1 Meteorologická stanice PARQUE TECNOLÓGICO DE ANDALUCÍA Avda. Juan López Peñalver, Campanillas, Málaga Tlf: Movil: Fax:

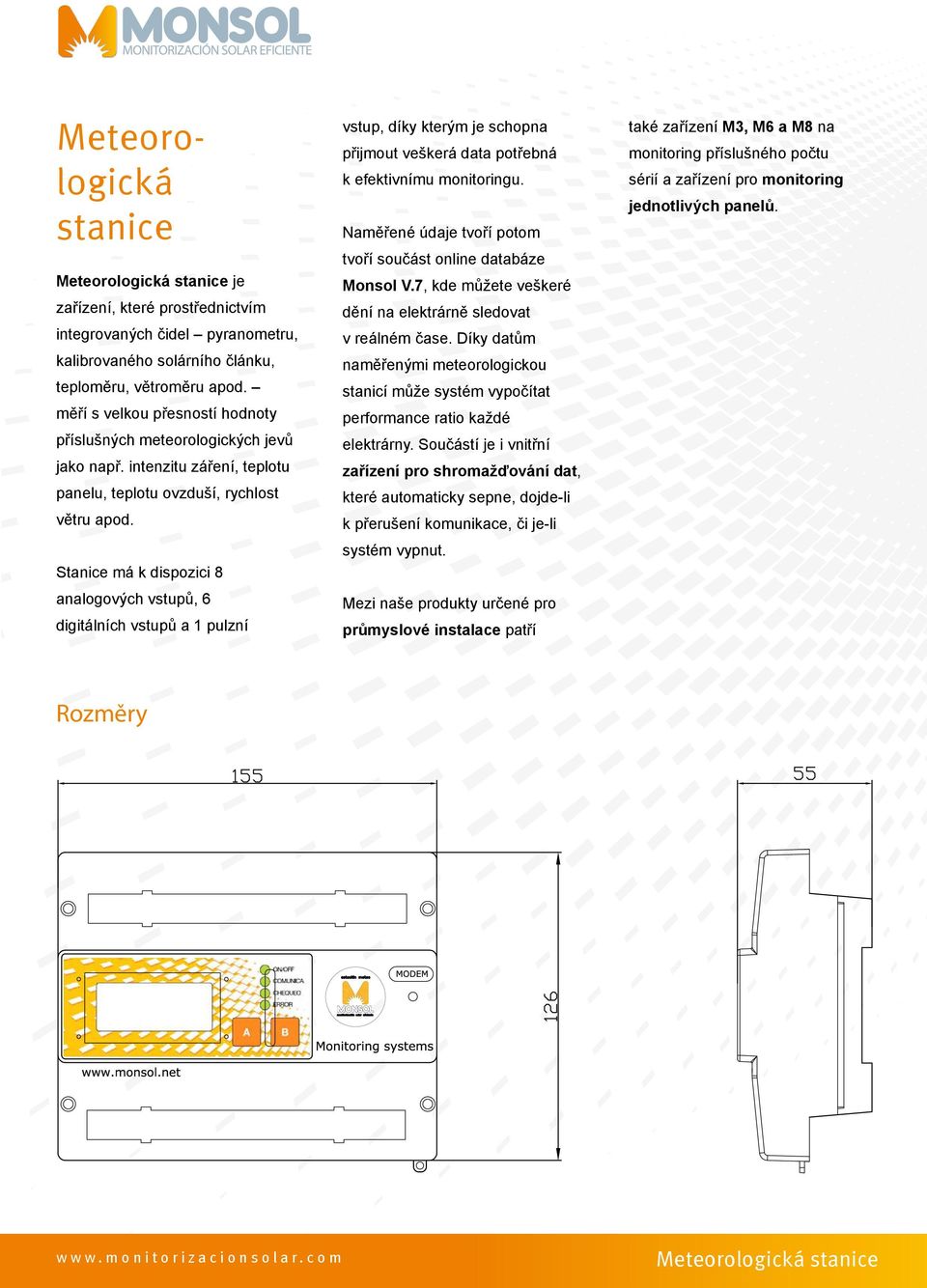

2 Meteorologická stanice je zařízení, které prostřednictvím integrovaných čidel pyranometru, kalibrovaného solárního článku, teploměru, větroměru apod. měří s velkou přesností hodnoty příslušných meteorologických jevů jako např. intenzitu záření, teplotu panelu, teplotu ovzduší, rychlost větru apod. Stanice má k dispozici 8 analogových vstupů, 6 digitálních vstupů a 1 pulzní vstup, díky kterým je schopna přijmout veškerá data potřebná k efektivnímu monitoringu. Naměřené údaje tvoří potom tvoří součást online databáze Monsol V.7, kde můžete veškeré dění na elektrárně sledovat v reálném čase. Díky datům naměřenými meteorologickou stanicí může systém vypočítat performance ratio každé elektrárny. Součástí je i vnitřní zařízení pro shromažďování dat, které automaticky sepne, dojde-li k přerušení komunikace, či je-li systém vypnut. Mezi naše produkty určené pro průmyslové instalace patří také zařízení M3, M6 a M8 na monitoring příslušného počtu sérií a zařízení pro monitoring jednotlivých panelů. Rozměry

3 Schéma vstupů/výstupů SENSOR FOR MEASURING PANEL TEMPERATURE CALIBRATED SOLAR CELL OR PYRANOMETER SENSOR FOR MEASURING AIR TEMPERATURE ANALOGUE INPUTS WINDMETER WEATHER STATION FUSES DIGITAL INPUTS DIGITAL OUTPUTS Schéma komunikačních zařízení A+ or central computer UP TO 240 UNITS

4 Technické parametry Využití Provedenía Vstupy Rozsah analogových vstupů Přesnost analogových vstupů Rozlišení analogových vstupů Vstupní frekvence Odchylka vstupní frekvence Perioda záznamu Přesnost digitálních vstupů Napájení a spotřeba Způsob komunikace Kontrolky Stupeň krytí Provozní teplota Vlhkost Způsob upevnění Hmotnost Rozměry (v x š x h) všechny průmyslové systémy Autonomní poloprůmyslový systém různá kvalita čidel 8 analogových vstupů 6 beznapěťových digitálních vstupů 1 pulzní vstup 4-20 ma / 0-10 V < 1 % 16 bitů 0,25 Hz ± 0,2 Hz 4 s 1 kω - od 24 VDC, ±5% - Průměrná spotřeba: 1 W - protokol Modbus RTU, až 40 komponentů s A+ a 240 s centrálním počítačem - sběrnice RS-485 (nutná instalace modulu A+/centrálního počítače) 4 LED diody indikující stav zařízení IP až 50 C 5 až 95% DIN lišta 800 g 145 x 220 x 85 mm Další produkty společnosti MONSOL pro monitoring solárních systémů: Monitorovací systém Centrum výstrah určený pro menší instalace o výkonu do 50 kw bez kontrolního centra Autonomní monitorovací systém pro instalace o výkonu kw bez kontrolního centra Průmyslový monitorovací systém s kontrolním centrem určený pro všechny solární instalace BASIC: Kontrola dat z měniče napětí, elektroměru a meteorologické stanice. Výpočet performance ratio. BASIC Plus: Kontrola dat z měniče napětí, elektroměru a meteorologické stanice, kontrola elektrických jističů. Zvyšuje bezpečnost elektrárny. COMPLETE: Sleduje velice detailně kompletní chod elektrárny, monitoruje výkon každé série v instalaci. COMPLETE Plus: V kontrolních sériích monitoruje produkci jednotlivých panelů, sleduje jejich opotřebení a vydává bleskové studie pro porovnání s údaji v záruce. Dr. Panel: Nezávislé, přenosné zařízení pro měření produkce jednotlivých panelů v kontrolní sérii. Sleduje opotřebení panelů a vydává bleskové studie pro porovnání s údaji v záruce. Kontrola čistoty panelů: Nezávislé a přenosné zařízení, které vám pomůže správně a efektivně naplánovat čištění panelů. Systém vypočítá nejen kdy, ale také ve kterých částech elektrárny je ekonomicky výhodné panely vyčistit. w w w. m o n i t o r i z a c i o n s o l a r. c o m
