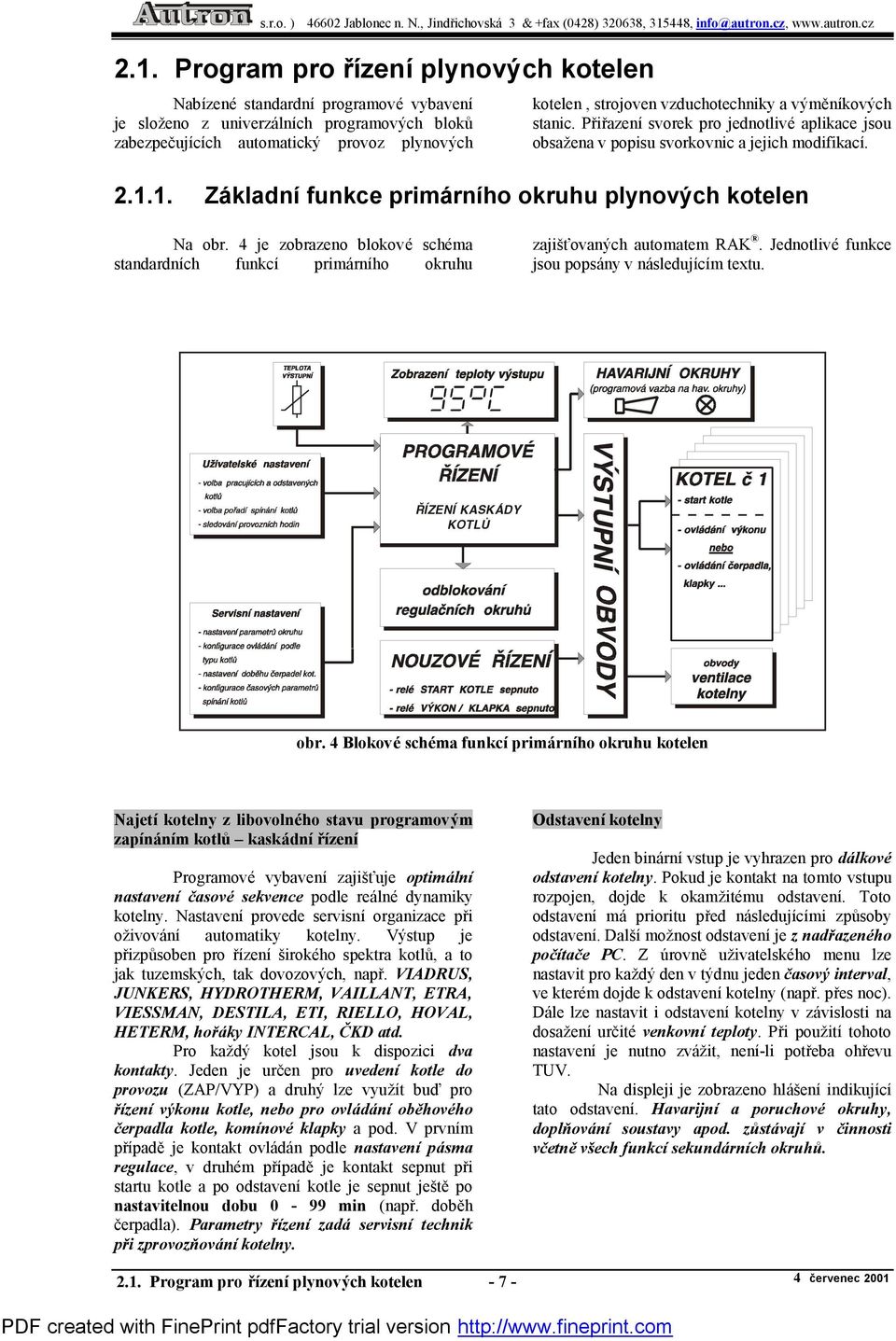

1 2.1. Program pro rızenıplynovy ch kotelen Nabızene standardnıprogramove vybavenı je slozeno z univerzalnıch programovy ch bloku zabezpecujıcıch automaticky provoz plynovy ch kotelen, strojoven vzduchotechniky a vy mšnıkovy ch stanic. Prirazenısvorek pro jednotlive aplikace jsou obsazena v popisu svorkovnic a jejich modifikacı Za kladnıfunkce prima rnıho okruhu plynovy ch kotelen Na obr. 4 je zobrazeno blokove sche ma standardnıch funkcı primarnıho okruhu zajisďovany ch automatem RAK á. Jednotlive funkce jsou popsany v nasledujıcım textu. ÍZEN ZKAS ÁAD YO AT LÙ obr. 4 Blokove schema funkcı primarnıho okruhu kotelen Najetı kotelny z libovolne ho stavu programovym zapınanım kotlu š kaskadnı rızenı Programove vybavenızajisďuje optima lnı nastavenı casove sekvence podle realne dynamiky kotelny. Nastavenıprovede servisnıorganizace pri ozivovanı automatiky kotelny. Vystup je prizpu soben pro rızenısiroke ho spektra kotlu, a to jak tuzemsky ch, tak dovozovy ch, napr. VIADRUS, JUNKERS, HYDROTHERM, VAILLANT, ETRA, VIESSMAN, DESTILA, ETI, RIELLO, HOVAL, HETERM, hora ky INTERCAL, C KD atd. Pro kazdy kotel jsou k dispozici dva kontakty. Jeden je urcen pro uvedenı kotle do provozu (ZAP/VYP) a druhy lze vyuzıt buú pro rızenı vykonu kotle, nebo pro ovladanı obňhoveho cerpadla kotle, komınove klapky a pod. V prvnım prıpadš je kontakt ovladan podle nastavenı pasma regulace, v druhe m prıpadš je kontakt sepnut pri startu kotle a po odstavenıkotle je sepnut jestš po nastavitelnou dobu 0-99 min (napr. dobšh cerpadla). Parametry rızenı zada servisnı technik pri zprovoznovanı kotelny. Odstavenı kotelny Jeden binarnıvstup je vyhrazen pro da lkove odstavenı kotelny. Pokud je kontakt na tomto vstupu rozpojen, dojde k okamzite mu odstavenı. Toto odstavenıma prioritu pred nasledujıcımi zpu soby odstavenı. Dalsımoznost odstavenıje z nadrazene ho pocıtace PC. Z ňrovnš uzivatelske ho menu lze nastavit pro kazdy den v ty dnu jeden casovy interval, ve kterem dojde k odstavenıkotelny (napr. pres noc). Dale lze nastavit i odstavenıkotelny v zavislosti na dosazenıurcite venkovnı teploty. Pri pouzitıtohoto nastavenıje nutno zvazit, nenı-li potreba ohrevu TUV. Na displeji je zobrazeno hlasenıindikujıcı tato odstavenı. Havarijnı a poruchove okruhy, doplnova nı soustavy apod. zusta vajı v cinnosti vcetnň vsech funkcı sekundarnıch okruhu Program pro rızenı plynovych kotelen c ervenec 2001

2 Kaskadnı rızenı - automaticke nastavenı poctu pracujıcıch kotlu a ňroven jejich vy konu podle odebıraneho tepla. Program je nastaven na udrzova nı teploty vy stupnı vody prima rnıho okruhu na konstantnı hodnotš, s moznostı korekcı. Je mozne nastavit pasmo regulovane teploty a u kotlu, ktere to dovolujı, i klouzavou zavislost teploty vystupnı vody na venkovnı teplotň. Pri dosazenınastavene teploty je u kotlu, ktere jsou vybaveny rızenım vykonu, snız en vykon buú u poslednš najete ho kotle, nebo u libovolne ho poctu kotlu - nastavuje se programovy m klıc em. Tımto opatrenım se minimalizujı pocty startu, spotreba plynu a kolısanıvy stupnıteploty. U kotlu, ktere jsou vybaveny plynuly m rızenım vy konu, je mozne i spojite rızenı(napr. kotle Hydrotherm ovladane signalem 0 ó 10V). Konkre tnı hodnoty rızenı nastavı servisnı technik pri uvadňnı kotelny do provozu. Automatickyzaskok kotlu pr i poruse Program resıautomaticky zaskok u kotlu tam, kde je moznost trvale monitorovat jejich chod. U ostatnıch typu kotlu, kde nenı tento signal standardnš k dispozici, najede dalsı kotel az v okamziku, kdy automat vyhodnotı pokles teploty primarnıho okruhu. Je to shodny prıpad jako pri kolısavem odbšru tepla a nevyvola va to za dne problemy z hlediska algoritmu rızenı. Zmžna por adı provozovanych kotlu Z ňrovnš uzivatelske ho menu lze nastavit poradı, ve ktere m jsou startovany kotle. Lze nastavit jednu ze trımoznostı: Projekc nıpodklady automatu rady RAK Provoznı hodiny kotlu Program umoznuje nacıtat provoznı hodiny vsech pripojeny ch kotlu, a to buú zcela presnň u kotlu se zpštny m hlasenım o provozu, anebo orientacnň podle doby sepnutı rıdıcıho kontaktu START KOTLE u kotlu, ktere nedavajıinformaci o sve m stavu. Pri zacatku mšrenı(napr. zacatek topne sezony) je mozno cıtace vynulovat. Mšrenıprobıha do hodnoty 9999 hod. Po prekrocenı teto hodnoty je cıtac automaticky vynulovan a mšrenı pokracuje dale. Provoznı hodiny kazde ho kotle jsou mšreny individualnš. Tato funkce je soucastıstandardnıho vybavenı. Doplnovanı vody Aktivovanım binarnıho vstupu nızka hladina nebo tlak je spustšno doplnovanınebo tlakovanıč systemu, sepnutım kontaktu binarnıho vy stupu doplnovanınebo tlakovanıč. Soucasnš je nastartovan pojistny cas doplnovanı. Pokud do uplynutıtohoto casu nenıaktivovan vstup provoznı maximalnıhladina nebo tlak, je vyvolan havarijnı za sah Nızky tlak nebo hladina v expanznınadrzi. Sepnutıkontaktu na svorkach vysoka hladina nebo tlak vyvola okamzitš havarijnızasah Vysoky tlak nebo hladina v expanznı nadrzi s aktivacı havarijnıho algoritmu. Pojistny cas je z ňrovnš servisnıho menu nastavitelny v rozsahu 1-99 minut. Je-li tento cas nastaven na nulu, sepnutıkontaktu na vstupu nızka hladina nebo tlak v EN zpu sobı okamzity havarijnızasah Nızky tlak nebo hladina v expanznınadrzi s aktivacıhavarijnıho algoritmu. Ventilace kotelny / ovladanı syste move ho cerpadla kotel 1, 2 az x kotel x az 2, 1 libovolnž - volbou cısla kotle do tabulky, kde x je cıslo poslednıho kotle. Automaticka zmšna poradınebyla zamšrnš realizovana, protoze jejıefekt je mizivy - souvisıto s evidencıporuchovy ch stavu kotlu a kombinacıkotlu v kotelnš. Regulace teploty vratne vody Teplota vratne vody je zabezpecena buú prirazenım jednoho regulacnıho okruhu k tomuto ňcelu, nebo lepe a levnšji standardnım programovy m opatrenım, ktere zamezıodbšru tepla pri najız dš nı kotelny ze studene ho stavu, nez dosahne teplota vy stupnıvody a tedy i vratne vody pozadovany ch hodnot. Pod touto hodnotou jsou vsechny odbšry uzavreny. Je-li dosazena nastavena minimalnıteplota jednotlive okruhy se postupnň uvolnujıpro regulaci podle sveho nastavenıspecialnım algoritmem. 4 c ervenec Algoritmus rızenıventilace kotelny, resp. ovladanısyste moveho cerpadla vyuzıva jeden vstup a jeden vystup. Pokud je alespon jeden z kotlu v chodu, je tento vystup vzdy sepnut. V prıpadš, ze dojde k odstavenı vsech kotlu (postupny m vypınanım podle provoznıho algoritmu nebo odstavenım kotelny), zu stava tento kontakt sepnut jestš po dobu nastavitelnou v rozsahu 0-99 min. Pokud do teto doby dojde ke spustšnı alespon jednoho kotle, zu stava kontakt nadale sepnut. Do vstupu je beznapšďovy m kontaktem zavedena informace o chodu ventila toru (pretlakovy snımac ve vy dusnem potrubıatp.). Pokud ventilator nenıspustšn, musıbyt tento beznapšďovy kontakt rozepnut. Nenı-li toto splnšno, nastane spustšnı havarijnıho algoritmu. Dojde-li k sepnutıvystupu (byl-li nastartovan kotel), musıdo 180 vterin dojıt k sepnutıkontaktu na vstupu. Stejnš tak po rozepnutı vy stupu (nebšzı-li zadny kotel a nastaveny cas dobšhu uplynul) musıdo 180 vterin dojıt k rozepnutı kontaktu na vstupu. Jestlize tyto podmınky nejsou splnšny, je spustňn havarijnı algoritmus. Pokud dojde k vy padku na vstupu na dobu delsınez 15 vterin kdykoli v dobš, kdy je vystup sepnut, je take 2.1. Program pro rızenı plynovych kotelen

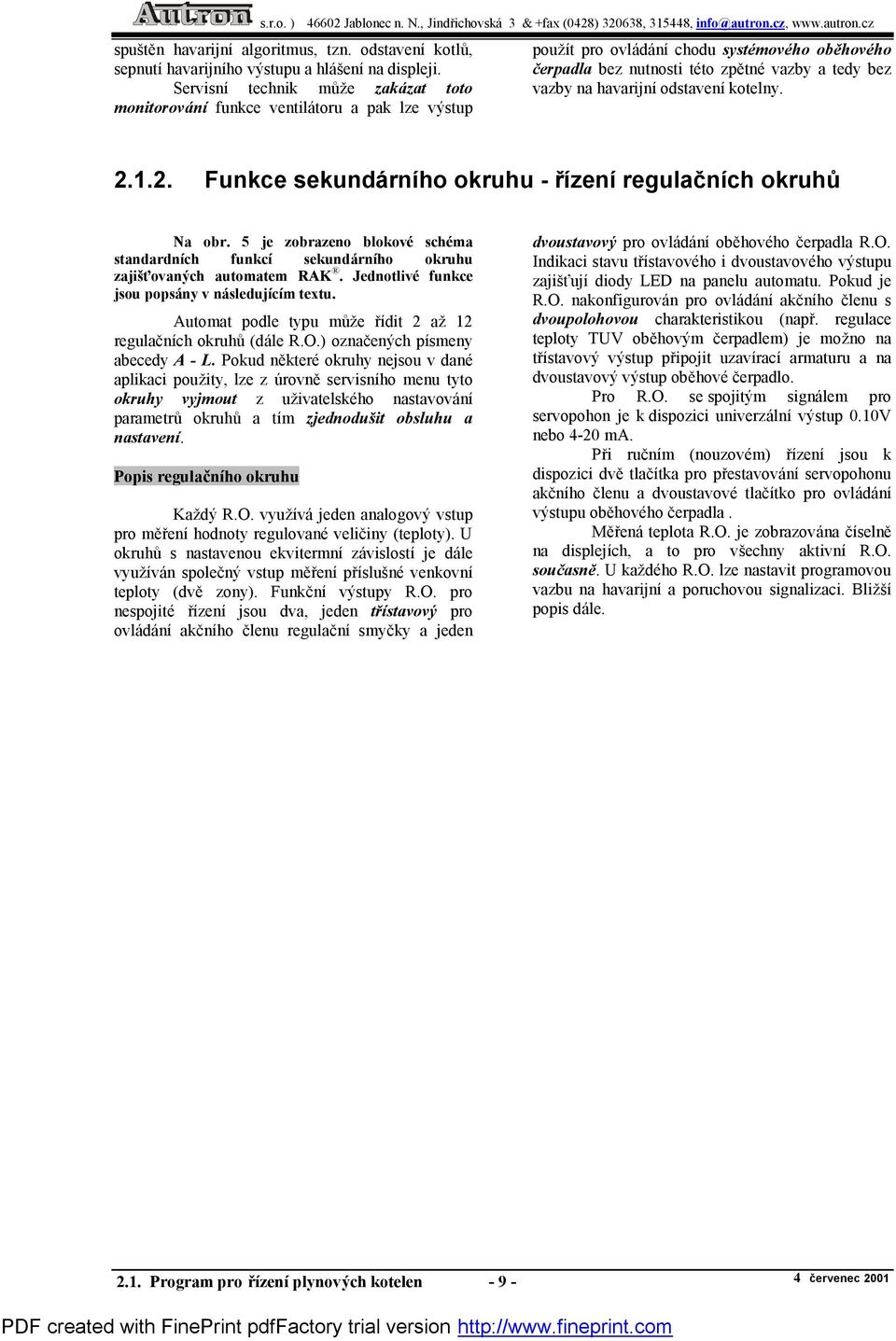

3 spustšn havarijnıalgoritmus, tzn. odstavenıkotlu, sepnutıhavarijnıho vy stupu a hlasenına displeji. Servisnı technik muze zaka zat toto monitorova nı funkce ventilatoru a pak lze vystup pouzıt pro ovladanıchodu syste move ho obňhove ho cerpadla bez nutnosti teto zpštne vazby a tedy bez vazby na havarijnıodstavenıkotelny Funkce sekunda rnıho okruhu - rızenıregulac nıch okruhu Na obr. 5 je zobrazeno blokove sche ma standardnıch funkcı sekundarnıho okruhu zajisúovanych automatem RAK á. Jednotlive funkce jsou popsany v nasledujıcım textu. Automat podle typu muze rıdit 2 az 12 regulacnıch okruhu (dale R.O.) oznaceny ch pısmeny abecedy A - L. Pokud nšktere okruhy nejsou v dane aplikaci pouzity, lze z ňrovnš servisnıho menu tyto okruhy vyjmout z uzivatelske ho nastavovanı parametru okruhu a tım zjednodusit obsluhu a nastavenı. Popis regulacnıho okruhu Kazdy R.O. vyuzıva jeden analogovy vstup pro mšrenıhodnoty regulovane veliciny (teploty). U okruhu s nastavenou ekvitermnızavislostıje dale vyuzıvan spolecny vstup mšrenıprıslusne venkovnı teploty (dvš zony). Funkcnı vy stupy R.O. pro nespojite rızenı jsou dva, jeden trıstavovy pro ovladanıakcnıho clenu regulacnısmycky a jeden dvoustavovy pro ovladanıobšhove ho cerpadla R.O. Indikaci stavu trıstavove ho i dvoustavoveho vy stupu zajisďujıdiody LED na panelu automatu. Pokud je R.O. nakonfigurovan pro ovladanıakcnıho clenu s dvoupolohovou charakteristikou (napr. regulace teploty TUV obšhovy m cerpadlem) je mozno na trıstavovy vystup pripojit uzavıracıarmaturu a na dvoustavovy vy stup obšhove cerpadlo. Pro R.O. se spojity m signalem pro servopohon je k dispozici univerzalnıvystup 0.10V nebo 4-20 ma. Pri rucnım (nouzove m) rızenı jsou k dispozici dvš tlacıtka pro prestavovanıservopohonu akcnıho clenu a dvoustavove tlacıtko pro ovladanı vy stupu obšhoveho cerpadla. Mšrena teplota R.O. je zobrazovana cıselnš na displejıch, a to pro vsechny aktivnı R.O. soucasnň. U kazde ho R.O. lze nastavit programovou vazbu na havarijnıa poruchovou signalizaci. Blizsı popis dale Program pro rızenı plynovych kotelen c ervenec 2001

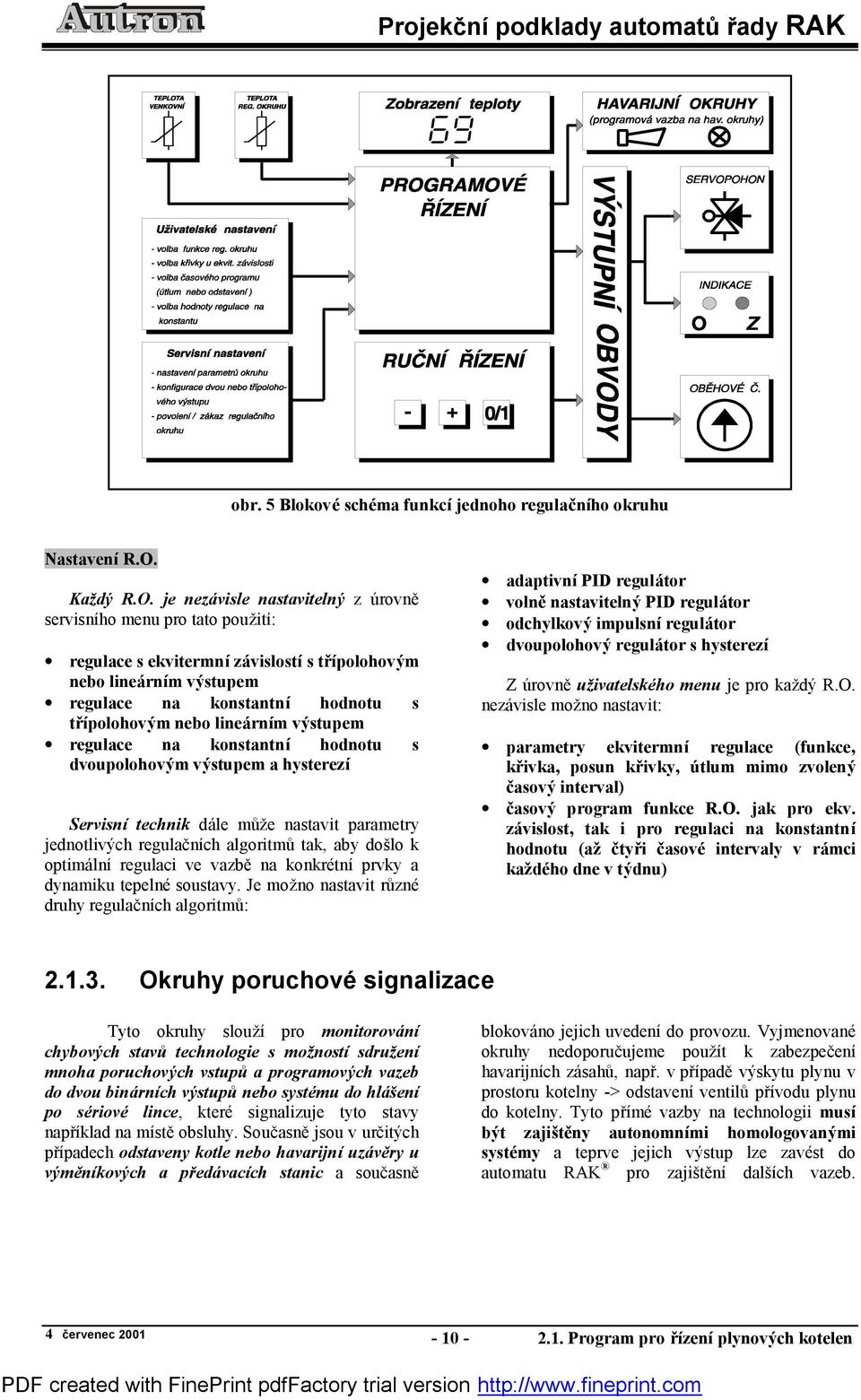

4 Projekc nıpodklady automatu rady RAK obr. 5 Blokove schema funkcı jednoho regulacnıho okruhu Nastavenı R.O. Kazdy R.O. je nezavisle nastavitelny z ňrovnš servisnıho menu pro tato pouzitı: regulace s ekvitermnı zavislostı s trıpolohovym nebo linearnım vystupem regulace na konstantnı hodnotu s trıpolohovym nebo linearnım vystupem regulace na konstantnı hodnotu s dvoupolohovym vystupem a hysterezı Servisnı technik dale muze nastavit parametry jednotlivy ch regulacnıch algoritmu tak, aby doslo k optimalnıregulaci ve vazbš na konkre tnıprvky a dynamiku tepelne soustavy. Je mozno nastavit ru zne druhy regulacnıch algoritmu : adaptivnı PID regulator volnž nastavitelnypid regulator odchylkovyimpulsnı regulator dvoupolohovyregulator s hysterezı Z ňrovnš uzivatelskeho menu je pro kazdy R.O. nezavisle mozno nastavit: parametry ekvitermnı regulace (funkce, kr ivka, posun krivky, tlum mimo zvoleny casovyinterval) casovy program funkce R.O. jak pro ekv. zavislost, tak i pro regulaci na konstantnı hodnotu (az ctyr i casove intervaly v ramci kazde ho dne v tydnu) Okruhy poruchove signalizace Tyto okruhy slouzı pro monitorova nı chybovy ch stavu technologie s moznostı sdruzenı mnoha poruchovy ch vstupu a programovy ch vazeb do dvou binarnıch vy stupu nebo systemu do hlasenı po seriove lince, ktere signalizuje tyto stavy naprıklad na mıstš obsluhy. Soucasnš jsou v urcity ch prıpadech odstaveny kotle nebo havarijnı uza vňry u vy mňnıkovy ch a preda vacıch stanic a soucasnš blokovano jejich uvedenıdo provozu. Vyjmenovane okruhy nedoporucujeme pouzıt k zabezpecenı havarijnıch zasahu, napr. v prıpadš vyskytu plynu v prostoru kotelny -> odstavenıventilu prıvodu plynu do kotelny. Tyto prıme vazby na technologii musı byt zajistžny autonomnımi homologovanymi syste my a teprve jejich vy stup lze zave st do automatu RAK á pro zajistšnı dalsıch vazeb. 4 c ervenec Program pro rızenı plynovych kotelen

5 Na obr. 6 je zobrazeno blokove sche ma havarijnıch funkcızajisďovany ch automatem RAK á. Jednotlive funkce jsou popsany v nasledujıcım textu. Cinnost algoritmu lze z hlediska vystupu rozdšlit do dvou stavu - Havarijnı stav na displeji je zobrazen kod prvnıho havarijnıho hlasenı vsechny kotle jsou odstaveny, pokud jsou ovladana cerpadla, je dodrzen dobšh cerpadel je sepnut kontakt indikace havarijnıho stavu (napr. houkacka) pokud je navazana komunikace s pocıtacem PC je tento stav indikovan na monitoru pokud dojde k odeznšnı prıc iny havarijnıho stavu, jeho indikace pokracuje a syste m lze znovu spustit teprve po odkvitovanı(specialnı klavesou) z klavesnice systemu obsluhou. obr. 6 Blokove schema funkcı poruchove signalizace Binarnı vstupy - havarijnı Sepnutım kontaktu nebo rozepnutım kontaktu (nastavı servisnı technik) na vstupu (viz popis svorkovnice) je aktivovan havarijnıalgoritmus. Programove vazby - havarijnı od mšreny ch teplot jsou odvozeny poruchove a havarijnı meze aktivujıcı poruchovy nebo havarijnıalgoritmus od casovy ch zavislostınedosazenıparametru je odvozena aktivace poruchove ho a havarijnıho algoritmu Pozna mka: Programove vazby je mozno z u rovnř servisnıho menu podle konkre tnı aplikace zapınat a vypınat, prıpadnř nastavovat c asove meze za vislostı. (Provede servisnı technik pri uva dř nı automatu do provozu podle projekc nıch podklad.) Poruchovy(vystrazny) stav na displeji je zobrazen kod prvnıho poruchove ho hlasenı je sepnut kontakt indikace poruchoveho stavu kotle nejsou odstaveny pokud je navazana komunikace s pocıtacem PC je tento stav indikovan na monitoru pokud dojde k odeznšnı prıc iny vzniku poruchove ho stavu, nenı treba odkvitovanı z klavesnice systemu a signalizace zmizı Havarijnı a poruchove signaly Bina rnı vstupy s havarijnı odezvou u verze pro kotelny : vy skyt plynu zaplavenıkotelny havarie vštranıkotelny prekrocenı havarijnı teploty prostoru kotelny (kontaktnıteplomšr nebo mšrıcıvstup) nızka hladina nebo tlak v soustavš s moznou vazbou na obvod doplnovanı 2.1. Program pro rızenı plynovych kotelen c ervenec 2001

6 vysoka hladina nebo tlak v soustavš volne havarijnıvstupy (na mıstech nevyuzity ch vstupu, informace o chodu kotle) Programove vazby s havarijnı odezvou : prekrocenıhavarijnımeze teploty vystupnıvody primarnıho okruhu prekrocenıhavarijnımeze teploty vystupnıvody nšktereho regulacnıho okruhu prekrocenı havarijnı meze teploty nšktere ho regulacnıho okruhu (pokud nejsou nšktere okruhy vyuzity pro regulaci, lze teplotnım cidlem mšrit teplotu a v prıpadš prekrocenınastavene meze spustit havarijnı algoritmus) - toho lze vyuzıt napr. pro hlıdanıvysoke teploty v kotelnš nedosazenı provoznı hladiny nebo tlaku po spustšnıdoplnovanıdo nastavene doby Projekc nıpodklady automatu rady RAK Programove vazby s poruchovou odezvou : prekrocenı poruchove meze teploty vy stupnı vody primarnıho okruhu prekrocenı poruchove meze teploty vy stupnı vody nšktereho regulacnıho okruhu prekrocenı poruchove meze teploty nšktere ho regulacnıho okruhu (pokud nejsou nšktere okruhy vyuzity pro regulaci, lze teplotnım cidlem mšrit teplotu a v prıpadš prekrocenınastavene meze spustit poruchovy algoritmus) nedosazenıprovoznıch hodnot teploty vystupnı vody primarnıho okruhu do nastavene doby nedosazenıprovoznıch hodnot teploty vystupnı vody regulacnıho okruhu do nastavene doby Typicka aplikace programu pro rızenıkotelen Na obr. 7 je mozne pripojenı castı technologie primarnıho okruhu k automatu RAK. Podle typu automatu je mozno ovladat chod az osmi kotlu v kaskadš. Dale je zobrazeno mozne zapojenı havarijnıch okruhu a okruh nuceneho vštranı kotelny. Na obr. 8 je mozne pripojenı castı technologie sekundarnıho okruhu k automatu RAK.Podle typu automatu je mozno ovladat az 12 okruhu. Na obrazku jsou okruhy odleva: standardnı ekvitermnı okruh, okruh regulace na konstantnı hodnotu ó napr. pro okruh VZT, dale okruh podlahove ho vytapšnıa dva okruhy ohrevu TUV ó s dvoupolohovou regulacı nabıjenım zasobnıku a ohrev TUV pres deskovy vymšnık. Pro oba okruhy je pouzito casovš rızene cirkulacnı cerpadlo. bina rnývystupy analogove vystupy bina rnývstupy analogove vstupy Konkretnýzapojenýokruhu na prýslusne svorky je uvedeno v ca sti 2. RAK ů VENKOVNI TEPLOTA VENTILACE KOTELNY S HLIDA NIM CHODU VENTILA TORU INDIKACE HAVA RIE VY STUP PRIMA RNIHO OKRUHU MAXIMA LNI TEPLOTA PROSTORU AL1Ý HODK ÝNTDS T2 Tn T) AL1Ý HODK ÝNTDS KASKA DA n KOTLU POC ET PODLE TYPU AUTOMATU NEBO NEBO NEBO AL1Ý HODK ÝNTDS R.V. MOZNOST RIZENI ZKRATU Ý NIK PLYNU HAVARIJNI STOP ZAPLAVENI O.C. O.C. O.C. OBE HOVČ PRIMA RNIHO OKRUHU obr. 7 Primarnı okruh kotelny 4 c ervenec Program pro rızenı plynovych kotelen
