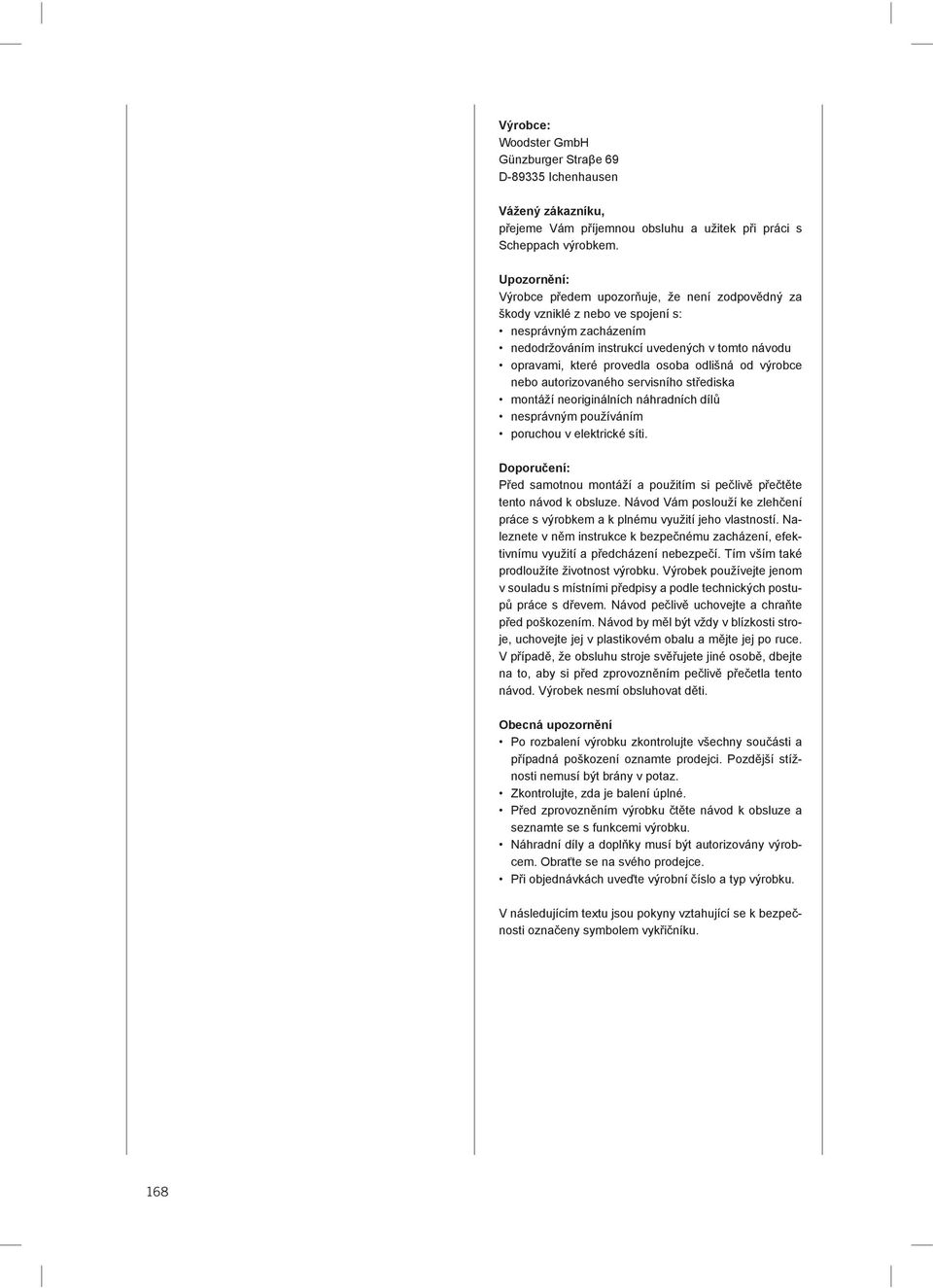

4 Výrobce: Woodster GmbH Günzburger Straβe 69 D Ichenhausen Vážený zákazníku, přejeme Vám příjemnou obsluhu a užitek při práci s Scheppach výrobkem. Upozornění: Výrobce předem upozorňuje, že není zodpovědný za škody vzniklé z nebo ve spojení s: nesprávným zacházením nedodržováním instrukcí uvedených v tomto návodu opravami, které provedla osoba odlišná od výrobce nebo autorizovaného servisního střediska montáží neoriginálních náhradních dílů nesprávným používáním poruchou v elektrické síti. Doporučení: Před samotnou montáží a použitím si pečlivě přečtěte tento návod k obsluze. Návod Vám poslouží ke zlehčení práce s výrobkem a k plnému využití jeho vlastností. Naleznete v něm instrukce k bezpečnému zacházení, efektivnímu využití a předcházení nebezpečí. Tím vším také prodloužíte životnost výrobku. Výrobek používejte jenom v souladu s místními předpisy a podle technických postupů práce s dřevem. Návod pečlivě uchovejte a chraňte před poškozením. Návod by měl být vždy v blízkosti stroje, uchovejte jej v plastikovém obalu a mějte jej po ruce. V případě, že obsluhu stroje svěřujete jiné osobě, dbejte na to, aby si před zprovozněním pečlivě přečetla tento návod. Výrobek nesmí obsluhovat děti. Obecná upozornění Po rozbalení výrobku zkontrolujte všechny součásti a případná poškození oznamte prodejci. Pozdější stížnosti nemusí být brány v potaz. Zkontrolujte, zda je balení úplné. Před zprovozněním výrobku čtěte návod k obsluze a seznamte se s funkcemi výrobku. Náhradní díly a doplňky musí být autorizovány výrobcem. Obraťte se na svého prodejce. Při objednávkách uveďte výrobní číslo a typ výrobku. V následujícím textu jsou pokyny vztahující se k bezpečnosti označeny symbolem vykřičníku. 168

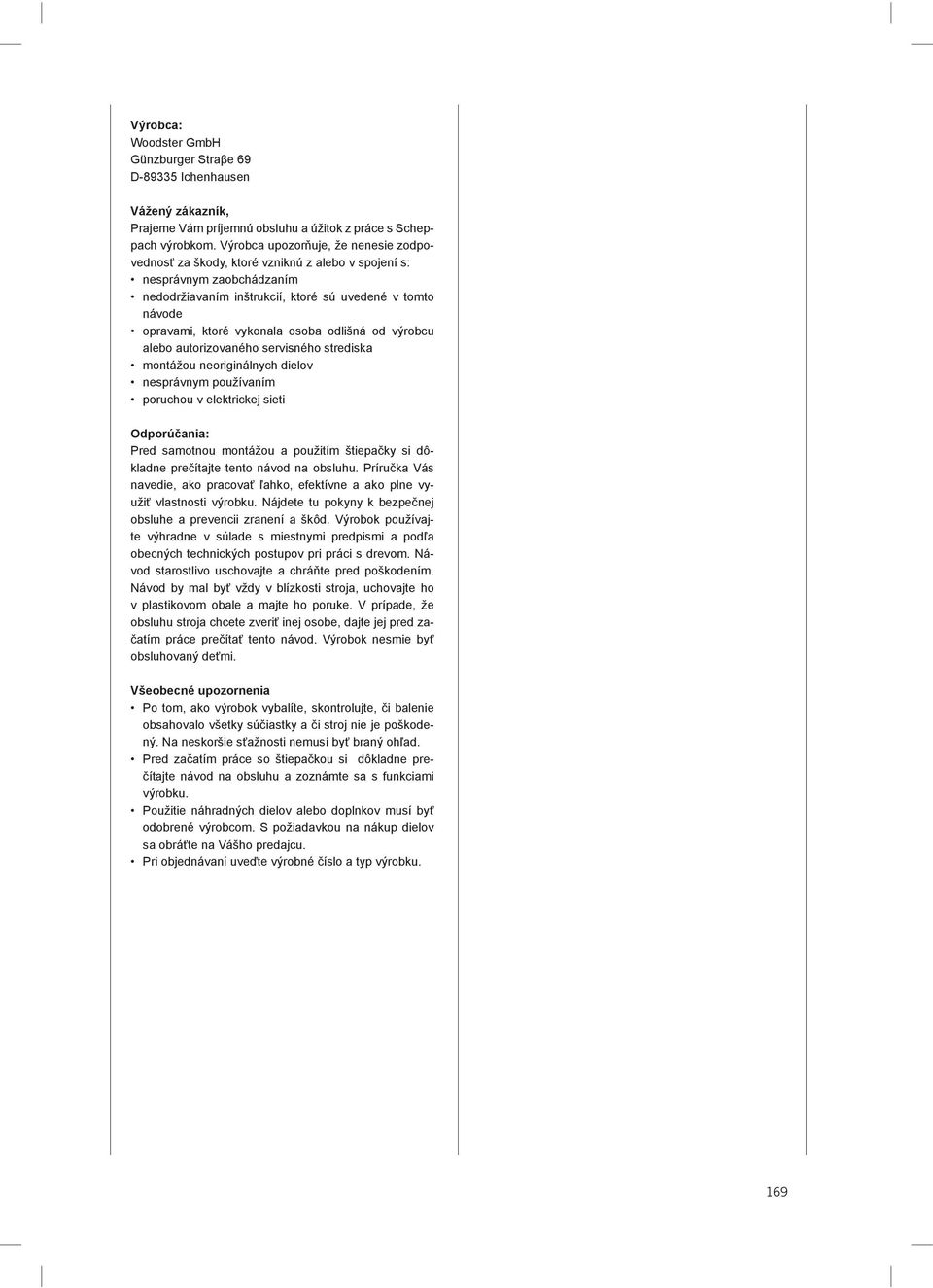

5 Výrobca: Woodster GmbH Günzburger Straβe 69 D Ichenhausen Vážený zákazník, Prajeme Vám príjemnú obsluhu a úžitok z práce s Scheppach výrobkom. Výrobca upozorňuje, že nenesie zodpovednosť za škody, ktoré vzniknú z alebo v spojení s: nesprávnym zaobchádzaním nedodržiavaním inštrukcií, ktoré sú uvedené v tomto návode opravami, ktoré vykonala osoba odlišná od výrobcu alebo autorizovaného servisného strediska montážou neoriginálnych dielov nesprávnym používaním poruchou v elektrickej sieti Odporúčania: Pred samotnou montážou a použitím štiepačky si dôkladne prečítajte tento návod na obsluhu. Príručka Vás navedie, ako pracovať ľahko, efektívne a ako plne využiť vlastnosti výrobku. Nájdete tu pokyny k bezpečnej obsluhe a prevencii zranení a škôd. Výrobok používajte výhradne v súlade s miestnymi predpismi a podľa obecných technických postupov pri práci s drevom. Návod starostlivo uschovajte a chráňte pred poškodením. Návod by mal byť vždy v blízkosti stroja, uchovajte ho v plastikovom obale a majte ho poruke. V prípade, že obsluhu stroja chcete zveriť inej osobe, dajte jej pred začatím práce prečítať tento návod. Výrobok nesmie byť obsluhovaný deťmi. Všeobecné upozornenia Po tom, ako výrobok vybalíte, skontrolujte, či balenie obsahovalo všetky súčiastky a či stroj nie je poškodený. Na neskoršie sťažnosti nemusí byť braný ohľad. Pred začatím práce so štiepačkou si dôkladne prečítajte návod na obsluhu a zoznámte sa s funkciami výrobku. Použitie náhradných dielov alebo doplnkov musí byť odobrené výrobcom. S požiadavkou na nákup dielov sa obráťte na Vášho predajcu. Pri objednávaní uveďte výrobné číslo a typ výrobku. 169

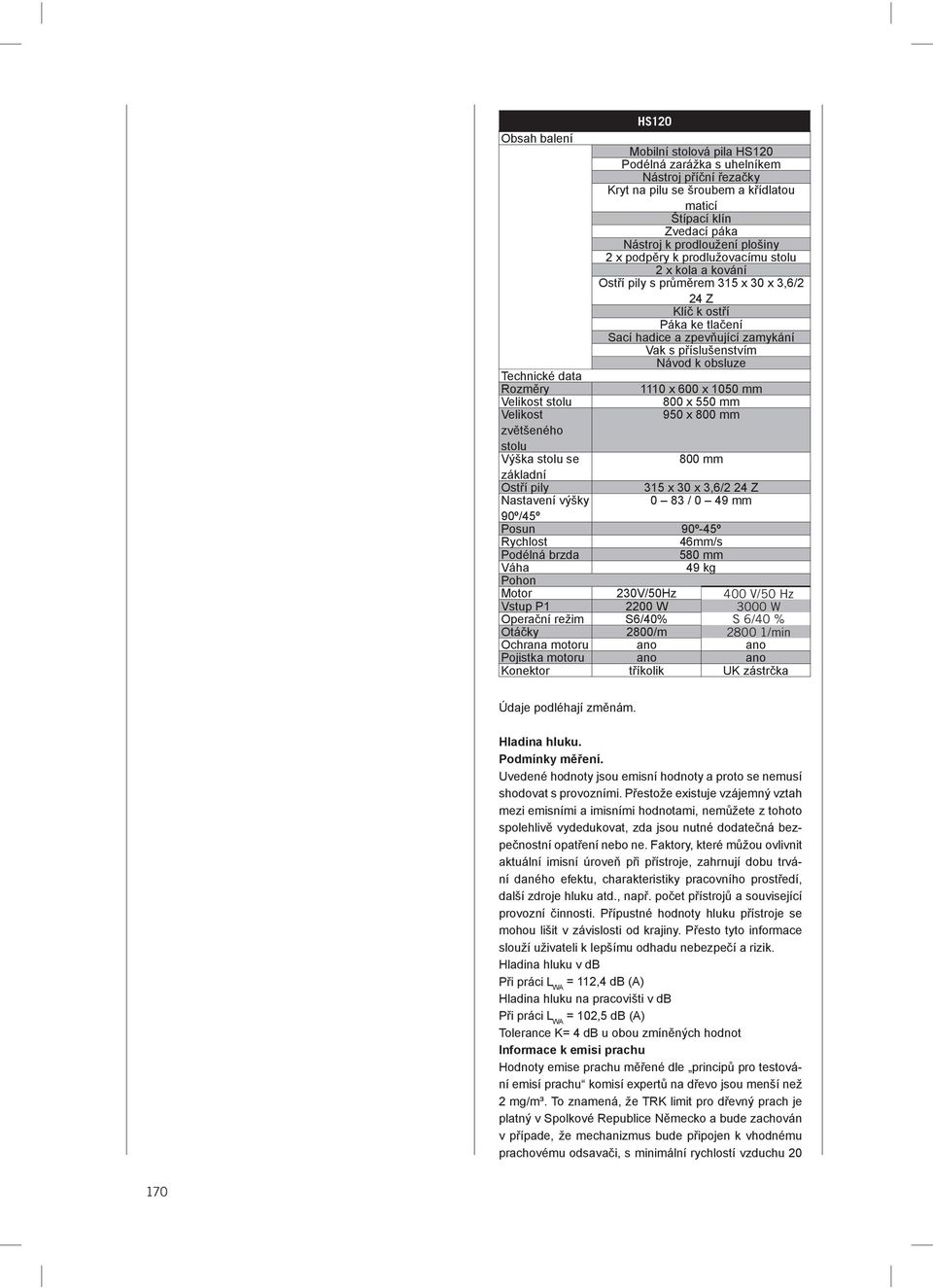

6 HS120 Obsah balení Mobilní stolová pila HS120 Podélná zarážka s uhelníkem Nástroj příční řezačky Kryt na pilu se šroubem a křídlatou maticí Štípací klín Zvedací páka Nástroj k prodloužení plošiny 2 x podpěry k prodlužovacímu stolu 2 x kola a kování Ostří pily s průměrem 315 x 30 x 3,6/2 24 Z Klíč k ostří Páka ke tlačení Sací hadice a zpevňující zamykání Vak s příslušenstvím Návod k obsluze Technické data Rozměry 1110 x 600 x 1050 mm Velikost stolu 800 x 550 mm Velikost 950 x 800 mm zvětšeného stolu Výška stolu se 800 mm základní Ostří pily 315 x 30 x 3,6/2 24 Z Nastavení výšky 0 83 / 0 49 mm 90º/45º Posun 90º-45º Rychlost 46mm/s Podélná brzda 580 mm Váha 49 kg Pohon Motor 230V/50Hz 400 V/50 Hz Vstup P W 3000 W Operační režim S6/40% S 6/40 % Otáčky 2800/m /min Ochrana motoru ano ano Pojistka motoru ano ano Konektor tříkolik UK zástrčka Údaje podléhají změnám. Hladina hluku. Podmínky měření. Uvedené hodnoty jsou emisní hodnoty a proto se nemusí shodovat s provozními. Přestože existuje vzájemný vztah mezi emisními a imisními hodnotami, nemůžete z tohoto spolehlivě vydedukovat, zda jsou nutné dodatečná bezpečnostní opatření nebo ne. Faktory, které můžou ovlivnit aktuální imisní úroveň při přístroje, zahrnují dobu trvání daného efektu, charakteristiky pracovního prostředí, další zdroje hluku atd., např. počet přístrojů a související provozní činnosti. Přípustné hodnoty hluku přístroje se mohou lišit v závislosti od krajiny. Přesto tyto informace slouží uživateli k lepšímu odhadu nebezpečí a rizik. Hladina hluku v db Při práci L WA = 112,4 db (A) Hladina hluku na pracovišti v db Při práci L WA = 102,5 db (A) Tolerance K= 4 db u obou zmíněných hodnot Informace k emisi prachu Hodnoty emise prachu měřené dle principů pro testování emisí prachu komisí expertů na dřevo jsou menší než 2 mg/m³. To znamená, že TRK limit pro dřevný prach je platný v Spolkové Republice Německo a bude zachován v případe, že mechanizmus bude připojen k vhodnému prachovému odsavači, s minimální rychlostí vzduchu

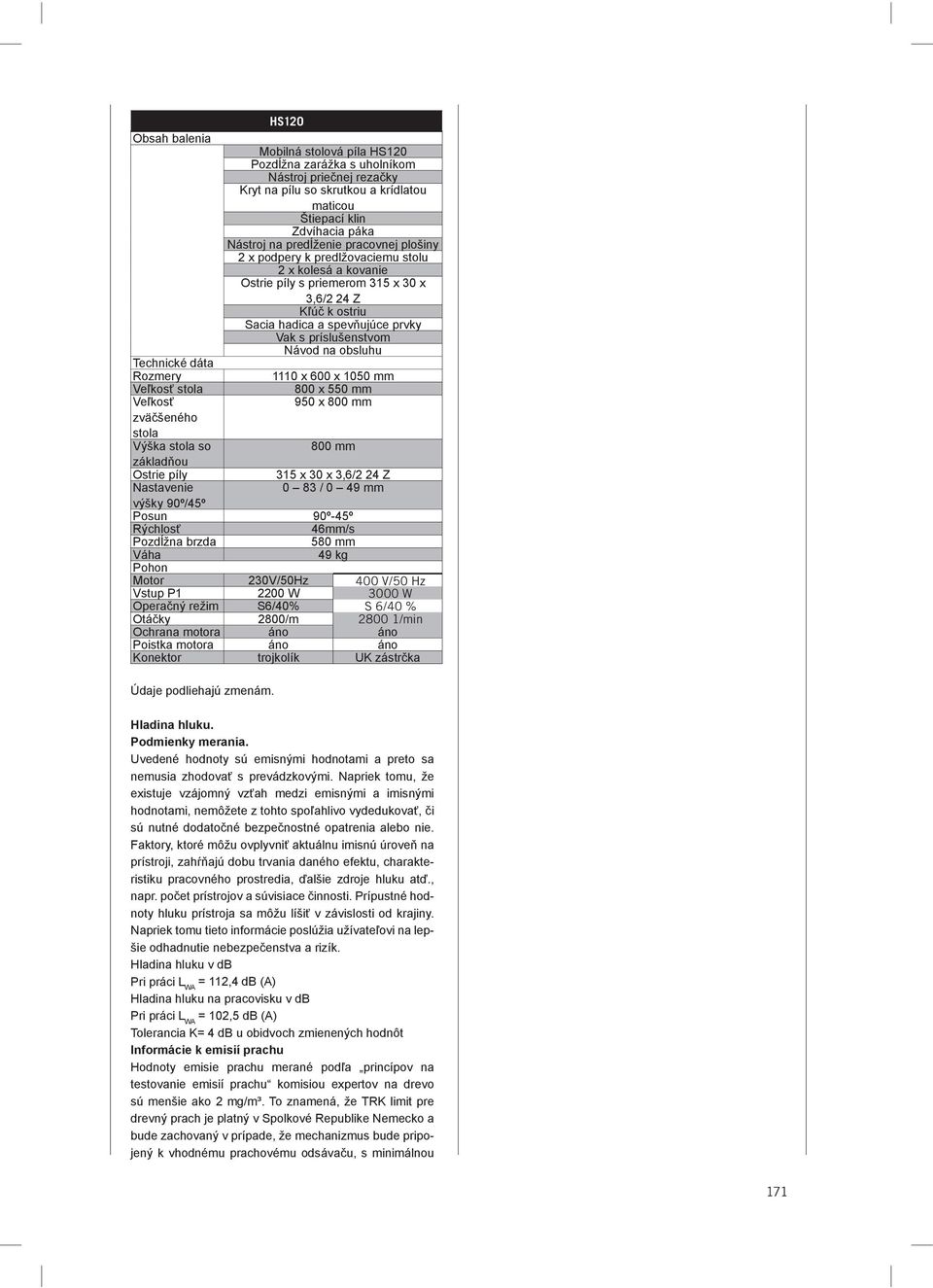

7 HS120 Obsah balenia Mobilná stolová píla HS120 Pozdĺžna zarážka s uholníkom Nástroj priečnej rezačky Kryt na pílu so skrutkou a krídlatou maticou Štiepací klin Zdvíhacia páka Nástroj na predĺženie pracovnej plošiny 2 x podpery k predlžovaciemu stolu 2 x kolesá a kovanie Ostrie píly s priemerom 315 x 30 x 3,6/2 24 Z Kľúč k ostriu Sacia hadica a spevňujúce prvky Vak s príslušenstvom Návod na obsluhu Technické dáta Rozmery 1110 x 600 x 1050 mm Veľkosť stola 800 x 550 mm Veľkosť 950 x 800 mm zväčšeného stola Výška stola so 800 mm základňou Ostrie píly 315 x 30 x 3,6/2 24 Z Nastavenie 0 83 / 0 49 mm výšky 90º/45º Posun 90º-45º Rýchlosť 46mm/s Pozdĺžna brzda 580 mm Váha 49 kg Pohon Motor 230V/50Hz 400 V/50 Hz Vstup P W 3000 W Operačný režim S6/40% S 6/40 % Otáčky 2800/m /min Ochrana motora áno áno Poistka motora áno áno Konektor trojkolík UK zástrčka Údaje podliehajú zmenám. Hladina hluku. Podmienky merania. Uvedené hodnoty sú emisnými hodnotami a preto sa nemusia zhodovať s prevádzkovými. Napriek tomu, že existuje vzájomný vzťah medzi emisnými a imisnými hodnotami, nemôžete z tohto spoľahlivo vydedukovať, či sú nutné dodatočné bezpečnostné opatrenia alebo nie. Faktory, ktoré môžu ovplyvniť aktuálnu imisnú úroveň na prístroji, zahŕňajú dobu trvania daného efektu, charakteristiku pracovného prostredia, ďalšie zdroje hluku atď., napr. počet prístrojov a súvisiace činnosti. Prípustné hodnoty hluku prístroja sa môžu líšiť v závislosti od krajiny. Napriek tomu tieto informácie poslúžia užívateľovi na lepšie odhadnutie nebezpečenstva a rizík. Hladina hluku v db Pri práci L WA = 112,4 db (A) Hladina hluku na pracovisku v db Pri práci L WA = 102,5 db (A) Tolerancia K= 4 db u obidvoch zmienených hodnôt Informácie k emisií prachu Hodnoty emisie prachu merané podľa princípov na testovanie emisií prachu komisiou expertov na drevo sú menšie ako 2 mg/m³. To znamená, že TRK limit pre drevný prach je platný v Spolkové Republike Nemecko a bude zachovaný v prípade, že mechanizmus bude pripojený k vhodnému prachovému odsávaču, s minimálnou 171

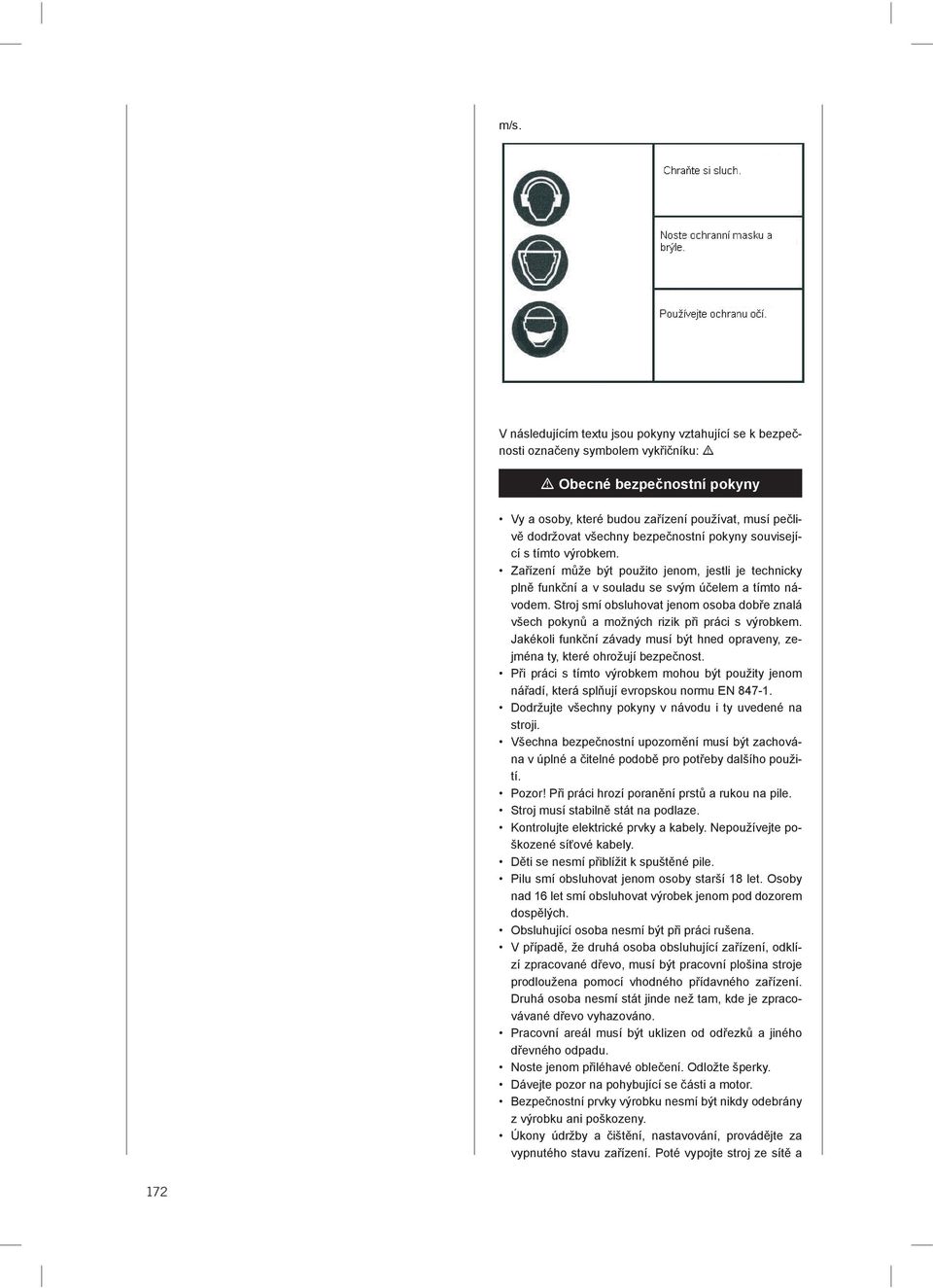

8 m/s. V následujícím textu jsou pokyny vztahující se k bezpečnosti označeny symbolem vykřičníku: m m Obecné bezpečnostní pokyny Vy a osoby, které budou zařízení používat, musí pečlivě dodržovat všechny bezpečnostní pokyny související s tímto výrobkem. Zařízení může být použito jenom, jestli je technicky plně funkční a v souladu se svým účelem a tímto návodem. Stroj smí obsluhovat jenom osoba dobře znalá všech pokynů a možných rizik při práci s výrobkem. Jakékoli funkční závady musí být hned opraveny, zejména ty, které ohrožují bezpečnost. Při práci s tímto výrobkem mohou být použity jenom nářadí, která splňují evropskou normu EN Dodržujte všechny pokyny v návodu i ty uvedené na stroji. Všechna bezpečnostní upozornění musí být zachována v úplné a čitelné podobě pro potřeby dalšího použití. Pozor! Při práci hrozí poranění prstů a rukou na pile. Stroj musí stabilně stát na podlaze. Kontrolujte elektrické prvky a kabely. Nepoužívejte poškozené síťové kabely. Děti se nesmí přiblížit k spuštěné pile. Pilu smí obsluhovat jenom osoby starší 18 let. Osoby nad 16 let smí obsluhovat výrobek jenom pod dozorem dospělých. Obsluhující osoba nesmí být při práci rušena. V případě, že druhá osoba obsluhující zařízení, odklízí zpracované dřevo, musí být pracovní plošina stroje prodloužena pomocí vhodného přídavného zařízení. Druhá osoba nesmí stát jinde než tam, kde je zpracovávané dřevo vyhazováno. Pracovní areál musí být uklizen od odřezků a jiného dřevného odpadu. Noste jenom přiléhavé oblečení. Odložte šperky. Dávejte pozor na pohybující se části a motor. Bezpečnostní prvky výrobku nesmí být nikdy odebrány z výrobku ani poškozeny. Úkony údržby a čištění, nastavování, provádějte za vypnutého stavu zařízení. Poté vypojte stroj ze sítě a 172

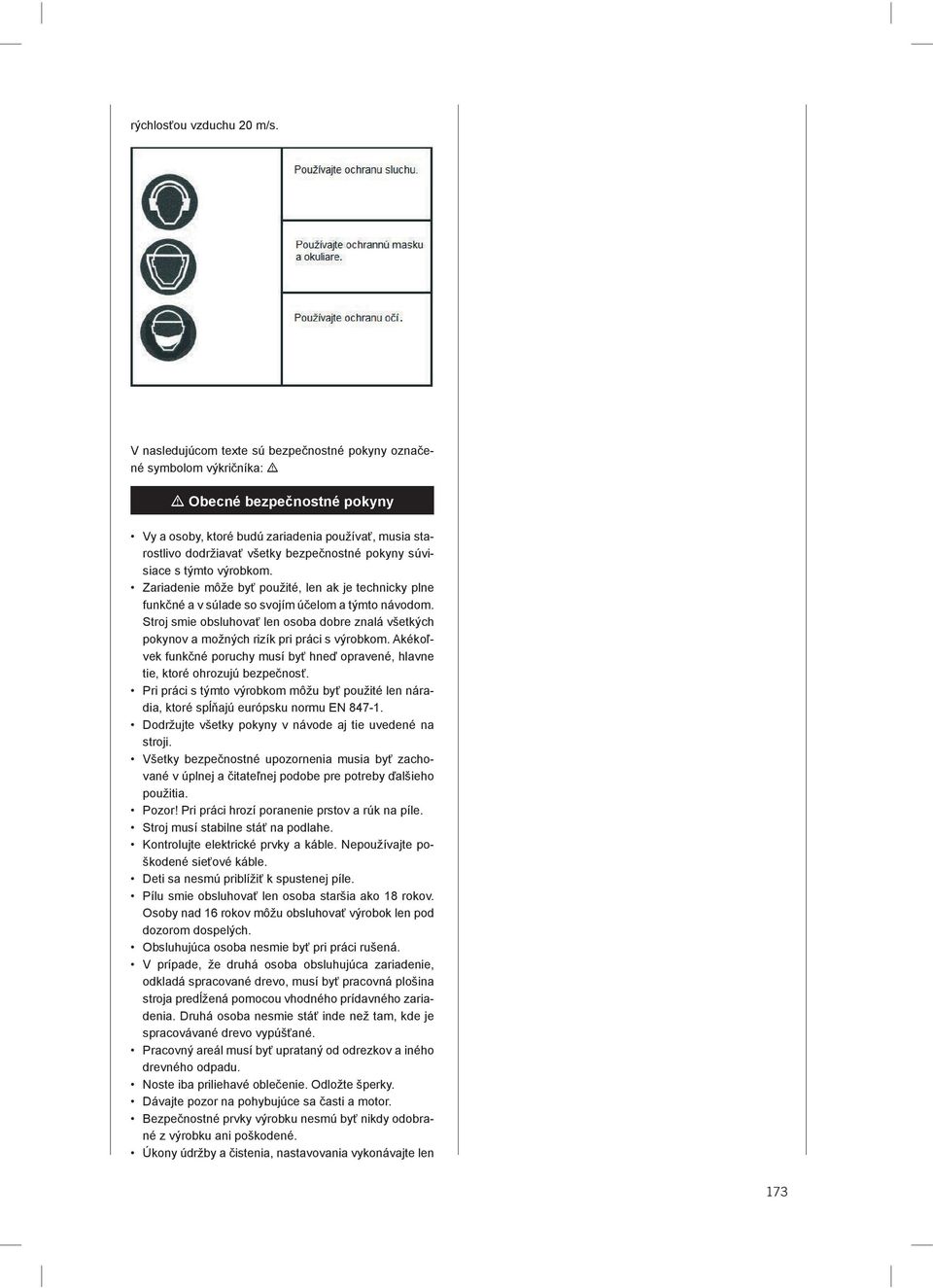

9 rýchlosťou vzduchu 20 m/s. V nasledujúcom texte sú bezpečnostné pokyny označené symbolom výkričníka: m m Obecné bezpečnostné pokyny Vy a osoby, ktoré budú zariadenia používať, musia starostlivo dodržiavať všetky bezpečnostné pokyny súvisiace s týmto výrobkom. Zariadenie môže byť použité, len ak je technicky plne funkčné a v súlade so svojím účelom a týmto návodom. Stroj smie obsluhovať len osoba dobre znalá všetkých pokynov a možných rizík pri práci s výrobkom. Akékoľvek funkčné poruchy musí byť hneď opravené, hlavne tie, ktoré ohrozujú bezpečnosť. Pri práci s týmto výrobkom môžu byť použité len náradia, ktoré spĺňajú európsku normu EN Dodržujte všetky pokyny v návode aj tie uvedené na stroji. Všetky bezpečnostné upozornenia musia byť zachované v úplnej a čitateľnej podobe pre potreby ďalšieho použitia. Pozor! Pri práci hrozí poranenie prstov a rúk na píle. Stroj musí stabilne stáť na podlahe. Kontrolujte elektrické prvky a káble. Nepoužívajte poškodené sieťové káble. Deti sa nesmú priblížiť k spustenej píle. Pílu smie obsluhovať len osoba staršia ako 18 rokov. Osoby nad 16 rokov môžu obsluhovať výrobok len pod dozorom dospelých. Obsluhujúca osoba nesmie byť pri práci rušená. V prípade, že druhá osoba obsluhujúca zariadenie, odkladá spracované drevo, musí byť pracovná plošina stroja predĺžená pomocou vhodného prídavného zariadenia. Druhá osoba nesmie stáť inde než tam, kde je spracovávané drevo vypúšťané. Pracovný areál musí byť uprataný od odrezkov a iného drevného odpadu. Noste iba priliehavé oblečenie. Odložte šperky. Dávajte pozor na pohybujúce sa časti a motor. Bezpečnostné prvky výrobku nesmú byť nikdy odobrané z výrobku ani poškodené. Úkony údržby a čistenia, nastavovania vykonávajte len 173

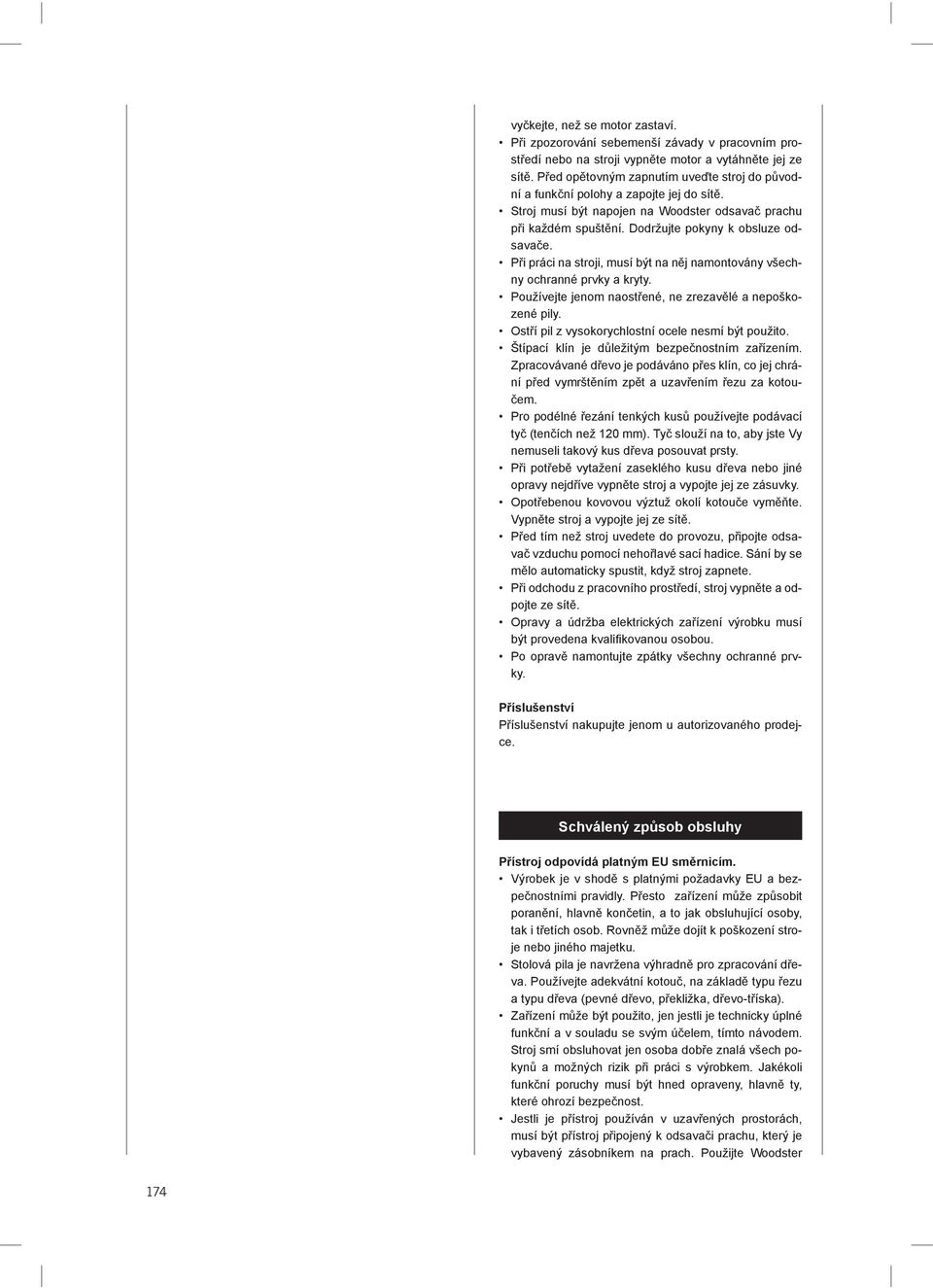

10 vyčkejte, než se motor zastaví. Při zpozorování sebemenší závady v pracovním prostředí nebo na stroji vypněte motor a vytáhněte jej ze sítě. Před opětovným zapnutím uveďte stroj do původní a funkční polohy a zapojte jej do sítě. Stroj musí být napojen na Woodster odsavač prachu při každém spuštění. Dodržujte pokyny k obsluze odsavače. Při práci na stroji, musí být na něj namontovány všechny ochranné prvky a kryty. Používejte jenom naostřené, ne zrezavělé a nepoškozené pily. Ostří pil z vysokorychlostní ocele nesmí být použito. Štípací klín je důležitým bezpečnostním zařízením. Zpracovávané dřevo je podáváno přes klín, co jej chrání před vymrštěním zpět a uzavřením řezu za kotoučem. Pro podélné řezání tenkých kusů používejte podávací tyč (tenčích než 120 mm). Tyč slouží na to, aby jste Vy nemuseli takový kus dřeva posouvat prsty. Při potřebě vytažení zaseklého kusu dřeva nebo jiné opravy nejdříve vypněte stroj a vypojte jej ze zásuvky. Opotřebenou kovovou výztuž okolí kotouče vyměňte. Vypněte stroj a vypojte jej ze sítě. Před tím než stroj uvedete do provozu, připojte odsavač vzduchu pomocí nehořlavé sací hadice. Sání by se mělo automaticky spustit, když stroj zapnete. Při odchodu z pracovního prostředí, stroj vypněte a odpojte ze sítě. Opravy a údržba elektrických zařízení výrobku musí být provedena kvalifikovanou osobou. Po opravě namontujte zpátky všechny ochranné prvky. Příslušenství Příslušenství nakupujte jenom u autorizovaného prodejce. Schválený způsob obsluhy Přístroj odpovídá platným EU směrnicím. Výrobek je v shodě s platnými požadavky EU a bezpečnostními pravidly. Přesto zařízení může způsobit poranění, hlavně končetin, a to jak obsluhující osoby, tak i třetích osob. Rovněž může dojít k poškození stroje nebo jiného majetku. Stolová pila je navržena výhradně pro zpracování dřeva. Používejte adekvátní kotouč, na základě typu řezu a typu dřeva (pevné dřevo, překližka, dřevo-tříska). Zařízení může být použito, jen jestli je technicky úplné funkční a v souladu se svým účelem, tímto návodem. Stroj smí obsluhovat jen osoba dobře znalá všech pokynů a možných rizik při práci s výrobkem. Jakékoli funkční poruchy musí být hned opraveny, hlavně ty, které ohrozí bezpečnost. Jestli je přístroj používán v uzavřených prostorách, musí být přístroj připojený k odsavači prachu, který je vybavený zásobníkem na prach. Použijte Woodster 174

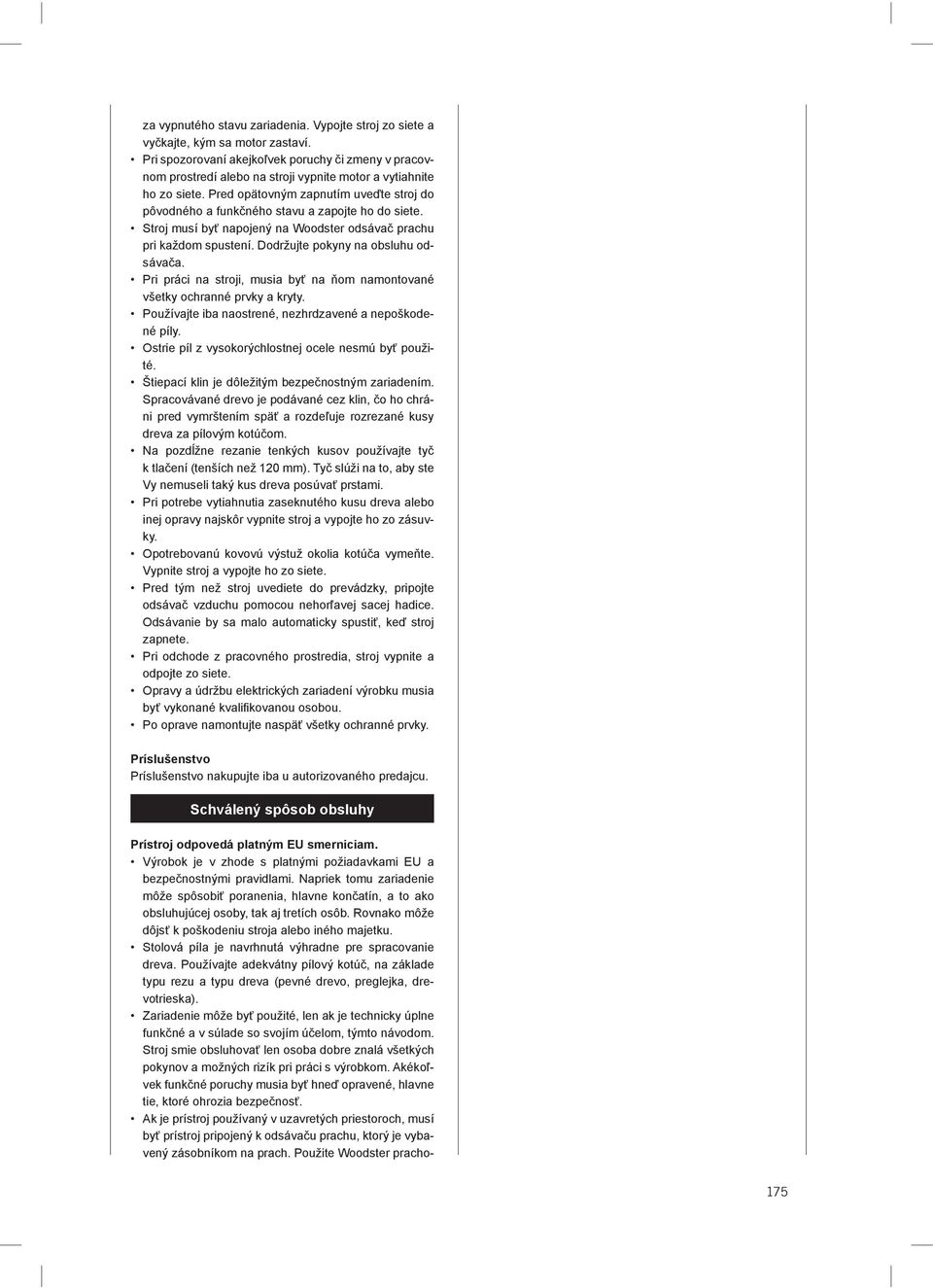

11 za vypnutého stavu zariadenia. Vypojte stroj zo siete a vyčkajte, kým sa motor zastaví. Pri spozorovaní akejkoľvek poruchy či zmeny v pracovnom prostredí alebo na stroji vypnite motor a vytiahnite ho zo siete. Pred opätovným zapnutím uveďte stroj do pôvodného a funkčného stavu a zapojte ho do siete. Stroj musí byť napojený na Woodster odsávač prachu pri každom spustení. Dodržujte pokyny na obsluhu odsávača. Pri práci na stroji, musia byť na ňom namontované všetky ochranné prvky a kryty. Používajte iba naostrené, nezhrdzavené a nepoškodené píly. Ostrie píl z vysokorýchlostnej ocele nesmú byť použité. Štiepací klin je dôležitým bezpečnostným zariadením. Spracovávané drevo je podávané cez klin, čo ho chráni pred vymrštením späť a rozdeľuje rozrezané kusy dreva za pílovým kotúčom. Na pozdĺžne rezanie tenkých kusov používajte tyč k tlačení (tenších než 120 mm). Tyč slúži na to, aby ste Vy nemuseli taký kus dreva posúvať prstami. Pri potrebe vytiahnutia zaseknutého kusu dreva alebo inej opravy najskôr vypnite stroj a vypojte ho zo zásuvky. Opotrebovanú kovovú výstuž okolia kotúča vymeňte. Vypnite stroj a vypojte ho zo siete. Pred tým než stroj uvediete do prevádzky, pripojte odsávač vzduchu pomocou nehorľavej sacej hadice. Odsávanie by sa malo automaticky spustiť, keď stroj zapnete. Pri odchode z pracovného prostredia, stroj vypnite a odpojte zo siete. Opravy a údržbu elektrických zariadení výrobku musia byť vykonané kvalifikovanou osobou. Po oprave namontujte naspäť všetky ochranné prvky. Príslušenstvo Príslušenstvo nakupujte iba u autorizovaného predajcu. Schválený spôsob obsluhy Prístroj odpovedá platným EU smerniciam. Výrobok je v zhode s platnými požiadavkami EU a bezpečnostnými pravidlami. Napriek tomu zariadenie môže spôsobiť poranenia, hlavne končatín, a to ako obsluhujúcej osoby, tak aj tretích osôb. Rovnako môže dôjsť k poškodeniu stroja alebo iného majetku. Stolová píla je navrhnutá výhradne pre spracovanie dreva. Používajte adekvátny pílový kotúč, na základe typu rezu a typu dreva (pevné drevo, preglejka, drevotrieska). Zariadenie môže byť použité, len ak je technicky úplne funkčné a v súlade so svojím účelom, týmto návodom. Stroj smie obsluhovať len osoba dobre znalá všetkých pokynov a možných rizík pri práci s výrobkom. Akékoľvek funkčné poruchy musia byť hneď opravené, hlavne tie, ktoré ohrozia bezpečnosť. Ak je prístroj používaný v uzavretých priestoroch, musí byť prístroj pripojený k odsávaču prachu, ktorý je vybavený zásobníkom na prach. Použite Woodster pracho- 175

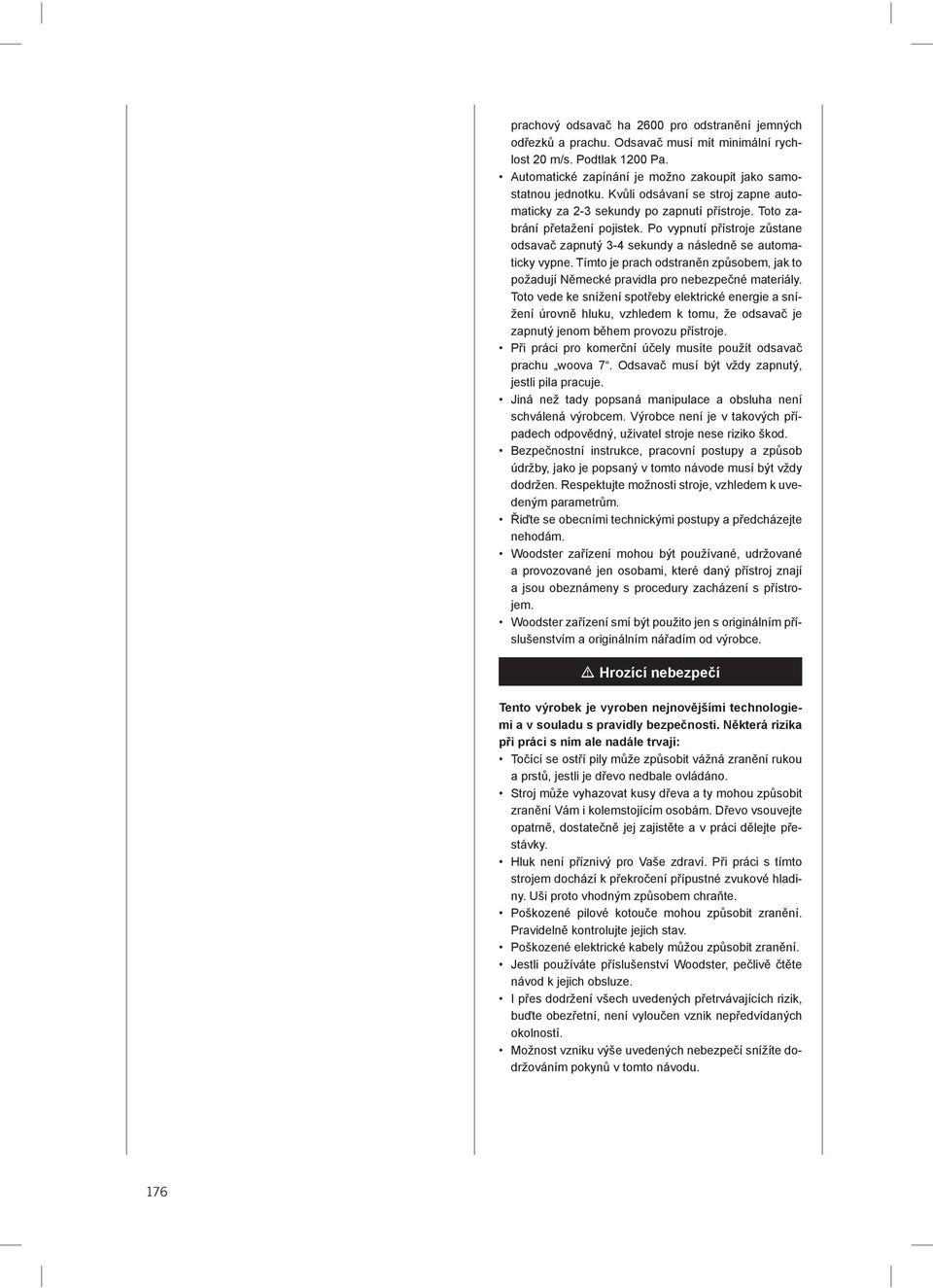

12 prachový odsavač ha 2600 pro odstranění jemných odřezků a prachu. Odsavač musí mít minimální rychlost 20 m/s. Podtlak 1200 Pa. Automatické zapínání je možno zakoupit jako samostatnou jednotku. Kvůli odsávaní se stroj zapne automaticky za 2-3 sekundy po zapnutí přístroje. Toto zabrání přetažení pojistek. Po vypnutí přístroje zůstane odsavač zapnutý 3-4 sekundy a následně se automaticky vypne. Tímto je prach odstraněn způsobem, jak to požadují Německé pravidla pro nebezpečné materiály. Toto vede ke snížení spotřeby elektrické energie a snížení úrovně hluku, vzhledem k tomu, že odsavač je zapnutý jenom během provozu přístroje. Při práci pro komerční účely musíte použít odsavač prachu woova 7. Odsavač musí být vždy zapnutý, jestli pila pracuje. Jiná než tady popsaná manipulace a obsluha není schválená výrobcem. Výrobce není je v takových případech odpovědný, uživatel stroje nese riziko škod. Bezpečnostní instrukce, pracovní postupy a způsob údržby, jako je popsaný v tomto návode musí být vždy dodržen. Respektujte možnosti stroje, vzhledem k uvedeným parametrům. Řiďte se obecními technickými postupy a předcházejte nehodám. Woodster zařízení mohou být používané, udržované a provozované jen osobami, které daný přístroj znají a jsou obeznámeny s procedury zacházení s přístrojem. Woodster zařízení smí být použito jen s originálním příslušenstvím a originálním nářadím od výrobce. m Hrozící nebezpečí Tento výrobek je vyroben nejnovějšími technologiemi a v souladu s pravidly bezpečnosti. Některá rizika při práci s ním ale nadále trvají: Točící se ostří pily může způsobit vážná zranění rukou a prstů, jestli je dřevo nedbale ovládáno. Stroj může vyhazovat kusy dřeva a ty mohou způsobit zranění Vám i kolemstojícím osobám. Dřevo vsouvejte opatrně, dostatečně jej zajistěte a v práci dělejte přestávky. Hluk není příznivý pro Vaše zdraví. Při práci s tímto strojem dochází k překročení přípustné zvukové hladiny. Uši proto vhodným způsobem chraňte. Poškozené pilové kotouče mohou způsobit zranění. Pravidelně kontrolujte jejich stav. Poškozené elektrické kabely můžou způsobit zranění. Jestli používáte příslušenství Woodster, pečlivě čtěte návod k jejich obsluze. I přes dodržení všech uvedených přetrvávajících rizik, buďte obezřetní, není vyloučen vznik nepředvídaných okolností. Možnost vzniku výše uvedených nebezpečí snížíte dodržováním pokynů v tomto návodu. 176

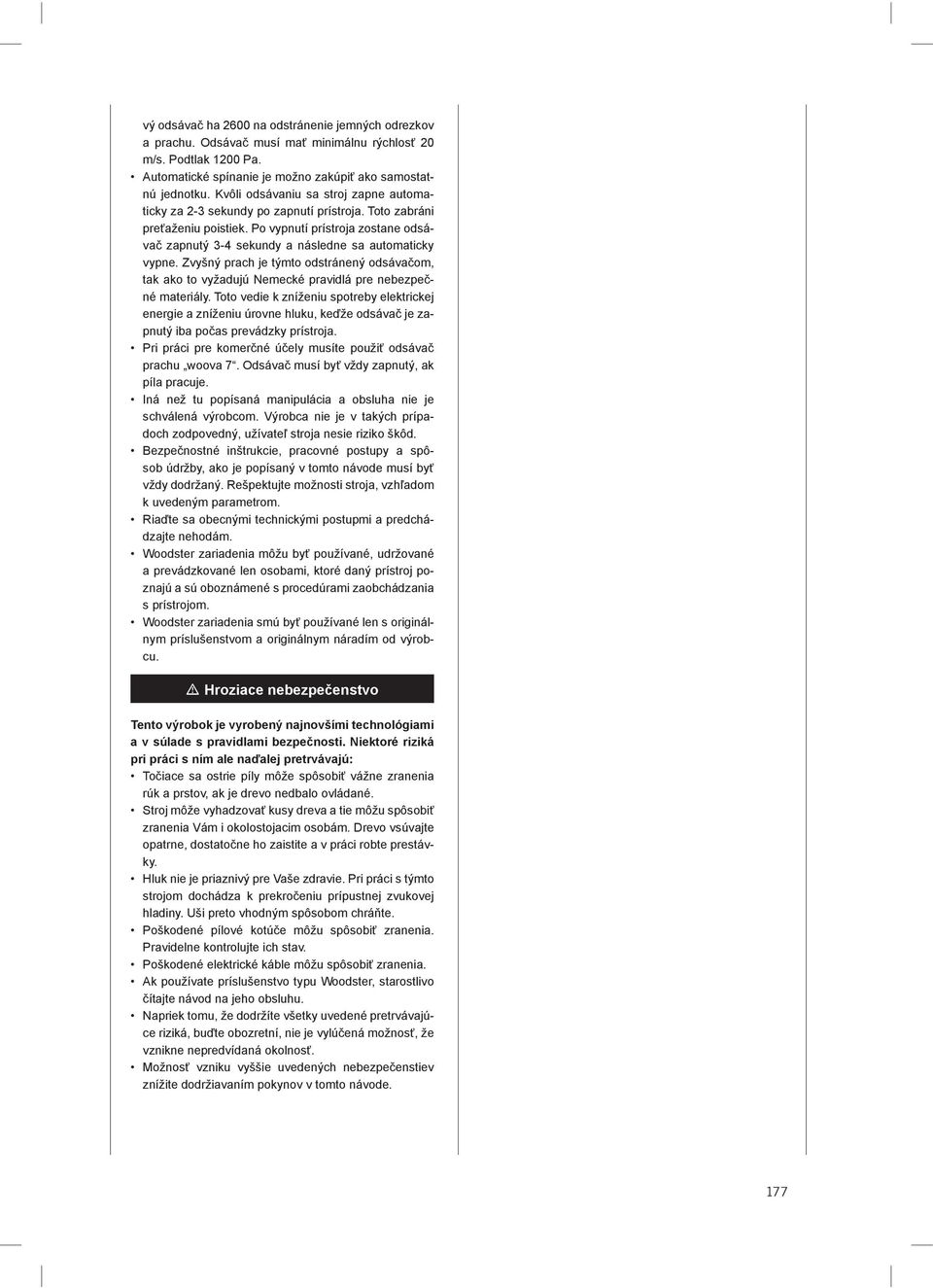

13 vý odsávač ha 2600 na odstránenie jemných odrezkov a prachu. Odsávač musí mať minimálnu rýchlosť 20 m/s. Podtlak 1200 Pa. Automatické spínanie je možno zakúpiť ako samostatnú jednotku. Kvôli odsávaniu sa stroj zapne automaticky za 2-3 sekundy po zapnutí prístroja. Toto zabráni preťaženiu poistiek. Po vypnutí prístroja zostane odsávač zapnutý 3-4 sekundy a následne sa automaticky vypne. Zvyšný prach je týmto odstránený odsávačom, tak ako to vyžadujú Nemecké pravidlá pre nebezpečné materiály. Toto vedie k zníženiu spotreby elektrickej energie a zníženiu úrovne hluku, keďže odsávač je zapnutý iba počas prevádzky prístroja. Pri práci pre komerčné účely musíte použiť odsávač prachu woova 7. Odsávač musí byť vždy zapnutý, ak píla pracuje. Iná než tu popísaná manipulácia a obsluha nie je schválená výrobcom. Výrobca nie je v takých prípadoch zodpovedný, užívateľ stroja nesie riziko škôd. Bezpečnostné inštrukcie, pracovné postupy a spôsob údržby, ako je popísaný v tomto návode musí byť vždy dodržaný. Rešpektujte možnosti stroja, vzhľadom k uvedeným parametrom. Riaďte sa obecnými technickými postupmi a predchádzajte nehodám. Woodster zariadenia môžu byť používané, udržované a prevádzkované len osobami, ktoré daný prístroj poznajú a sú oboznámené s procedúrami zaobchádzania s prístrojom. Woodster zariadenia smú byť používané len s originálnym príslušenstvom a originálnym náradím od výrobcu. m Hroziace nebezpečenstvo Tento výrobok je vyrobený najnovšími technológiami a v súlade s pravidlami bezpečnosti. Niektoré riziká pri práci s ním ale naďalej pretrvávajú: Točiace sa ostrie píly môže spôsobiť vážne zranenia rúk a prstov, ak je drevo nedbalo ovládané. Stroj môže vyhadzovať kusy dreva a tie môžu spôsobiť zranenia Vám i okolostojacim osobám. Drevo vsúvajte opatrne, dostatočne ho zaistite a v práci robte prestávky. Hluk nie je priaznivý pre Vaše zdravie. Pri práci s týmto strojom dochádza k prekročeniu prípustnej zvukovej hladiny. Uši preto vhodným spôsobom chráňte. Poškodené pílové kotúče môžu spôsobiť zranenia. Pravidelne kontrolujte ich stav. Poškodené elektrické káble môžu spôsobiť zranenia. Ak používate príslušenstvo typu Woodster, starostlivo čítajte návod na jeho obsluhu. Napriek tomu, že dodržíte všetky uvedené pretrvávajúce riziká, buďte obozretní, nie je vylúčená možnosť, že vznikne nepredvídaná okolnosť. Možnosť vzniku vyššie uvedených nebezpečenstiev znížite dodržiavaním pokynov v tomto návode. 177

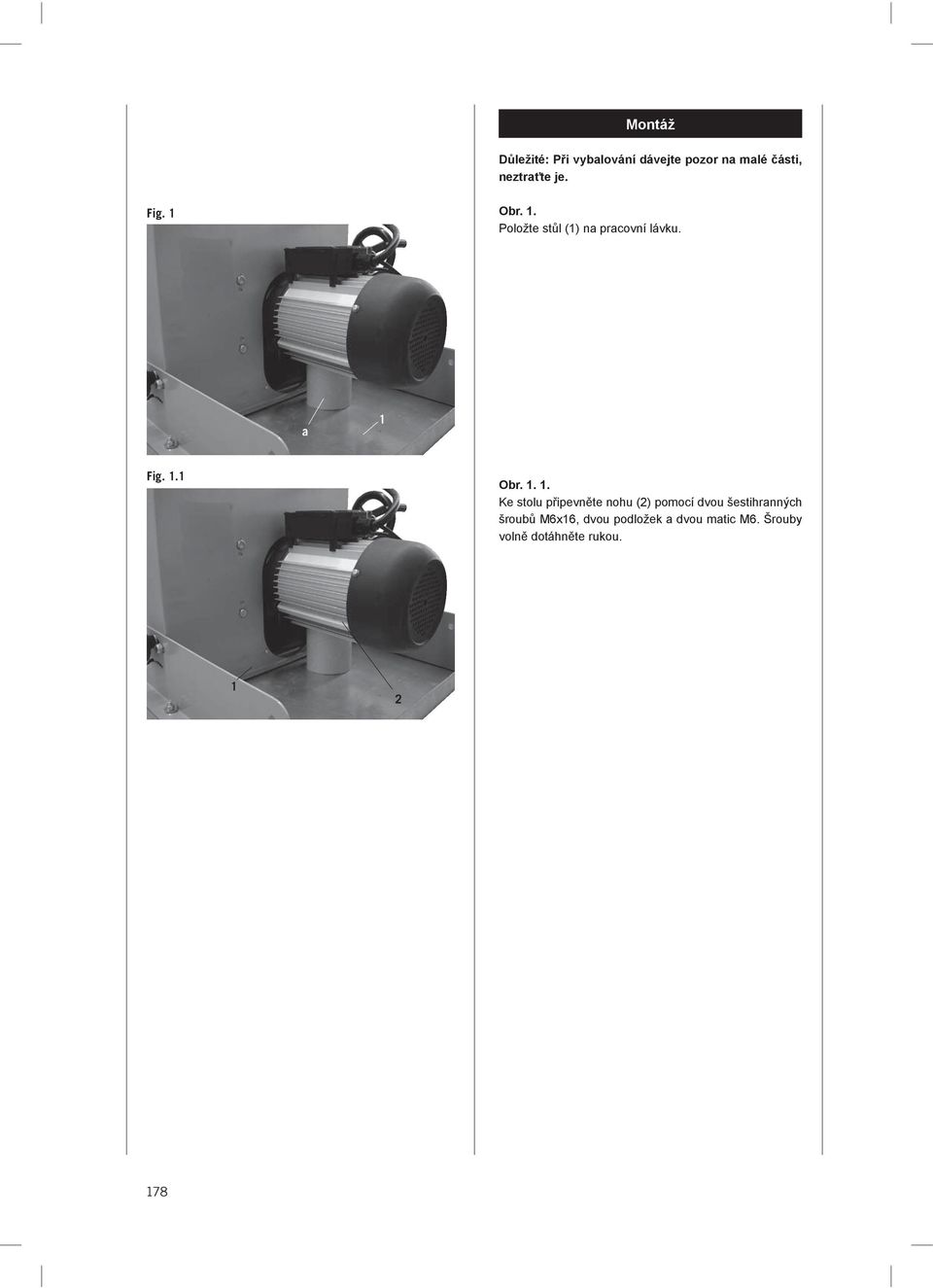

14 Montáž Důležité: Při vybalování dávejte pozor na malé části, neztraťte je. Fig. 1 Obr. 1. Položte stůl (1) na pracovní lávku. a 1 Fig. 1.1 Obr Ke stolu připevněte nohu (2) pomocí dvou šestihranných šroubů M6x16, dvou podložek a dvou matic M6. Šrouby volně dotáhněte rukou

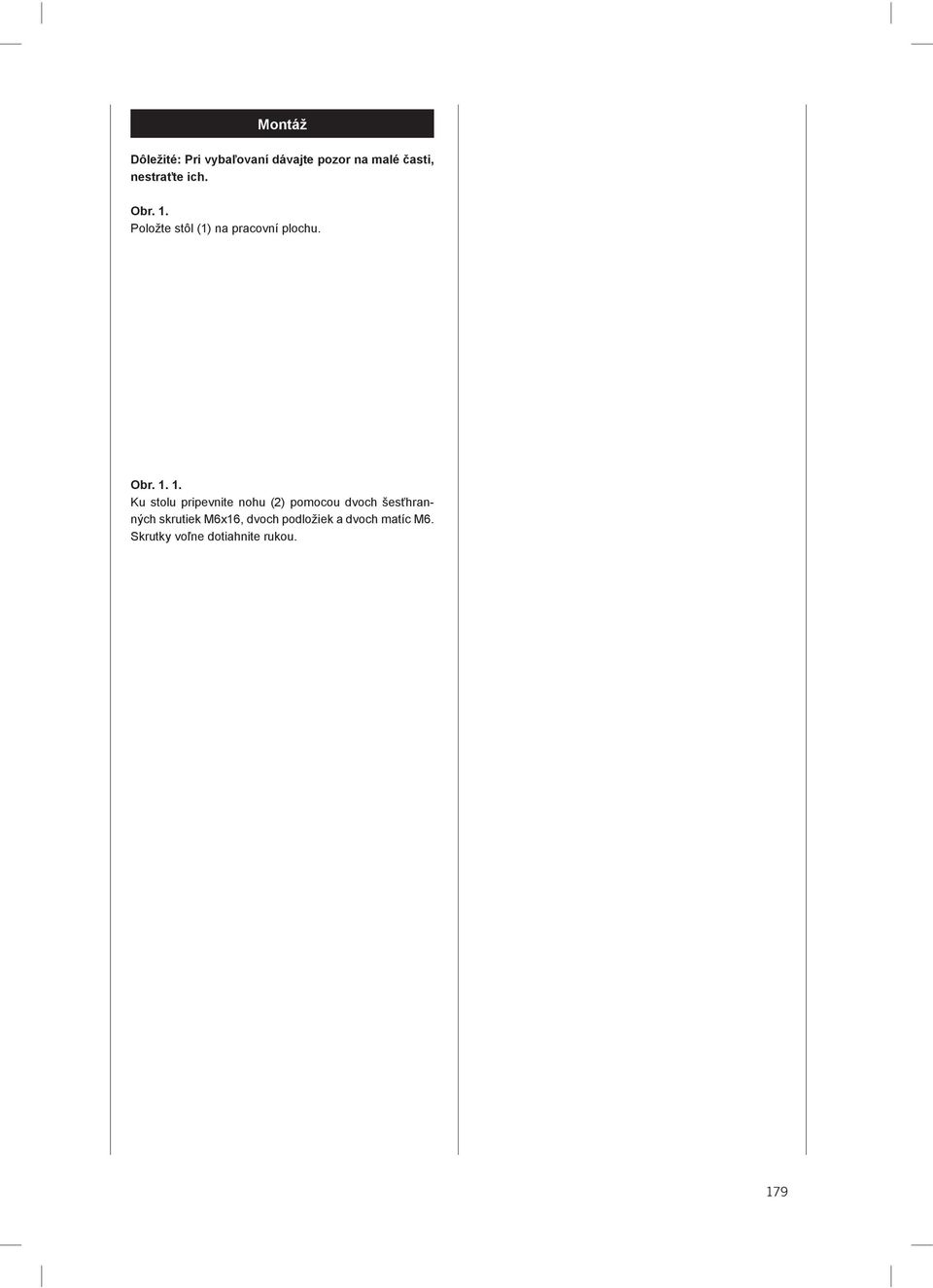

15 Montáž Dôležité: Pri vybaľovaní dávajte pozor na malé časti, nestraťte ich. Obr. 1. Položte stôl (1) na pracovní plochu. Obr Ku stolu pripevnite nohu (2) pomocou dvoch šesťhranných skrutiek M6x16, dvoch podložiek a dvoch matíc M6. Skrutky voľne dotiahnite rukou. 179

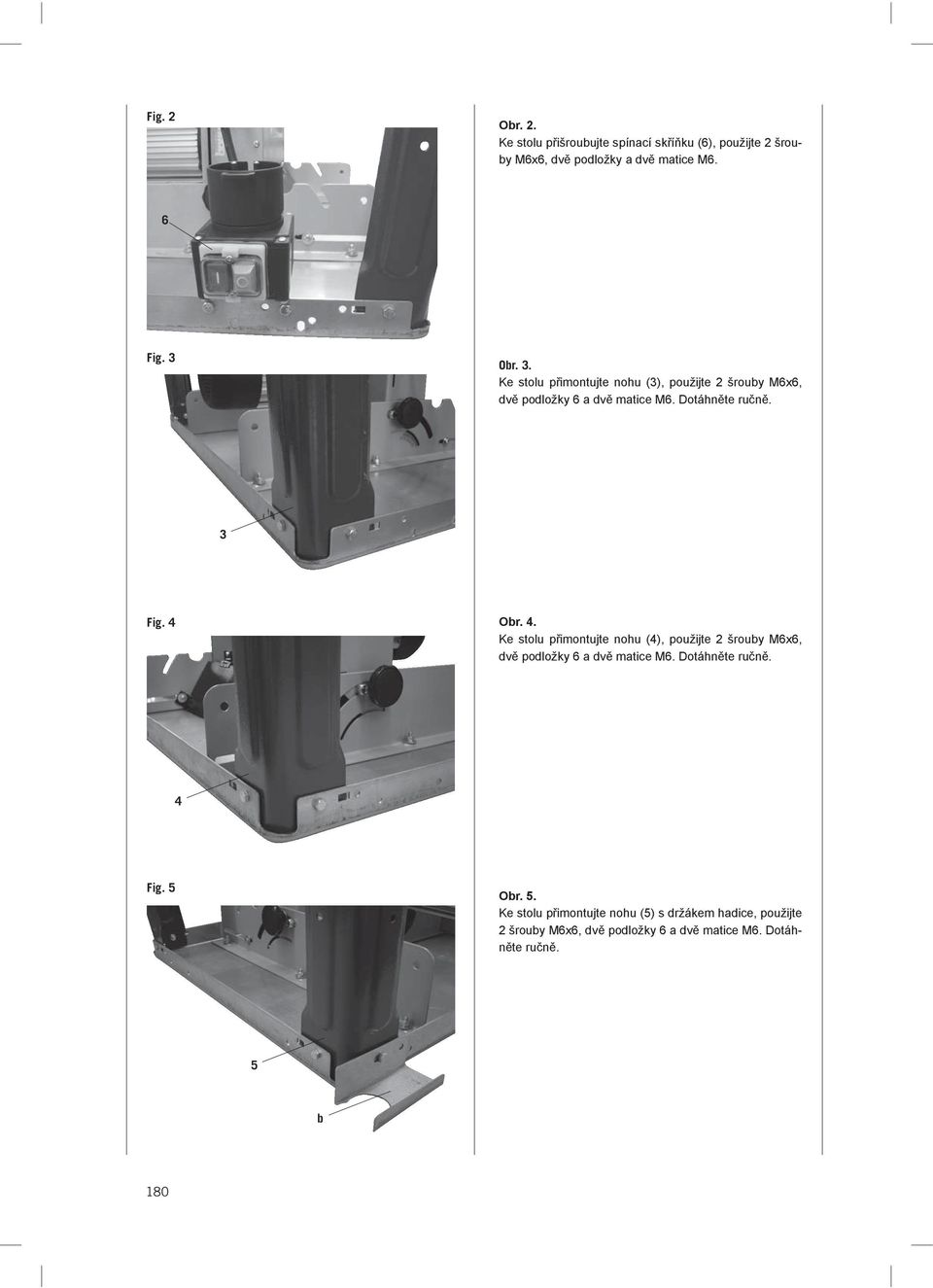

16 Fig. 2 Obr. 2. Ke stolu přišroubujte spínací skříňku (6), použijte 2 šrouby M6x6, dvě podložky a dvě matice M6. 6 Fig. 3 Obr. 3. Ke stolu přimontujte nohu (3), použijte 2 šrouby M6x6, dvě podložky 6 a dvě matice M6. Dotáhněte ručně. 3 Fig. 4 Obr. 4. Ke stolu přimontujte nohu (4), použijte 2 šrouby M6x6, dvě podložky 6 a dvě matice M6. Dotáhněte ručně. 4 Fig. 5 Obr. 5. Ke stolu přimontujte nohu (5) s držákem hadice, použijte 2 šrouby M6x6, dvě podložky 6 a dvě matice M6. Dotáhněte ručně. 5 b 180

17 Obr. 2. Ku stolu priskrutkujte spínaciu skrinku (6), použite 2 skrutky M6x6, dve podložky a dve matice M6. Obr. 3. Ku stolu primontujte nohu (3), použite 2 skrutky M6x6, dve podložky 6 a dve matice M6. Dotiahnite ručne. Obr. 4. Ku stolu primontujte nohu (4), použite 2 skrutky M6x6, dve podložky 6 a dve matice M6. Dotiahnite ručne. Obr. 5. Ku stolu primontujte nohu (5) s držiakom hadice, použite 2 skrutky M6x6, dve podložky 6 a dve matice M6. Dotiahnite ručne. 181

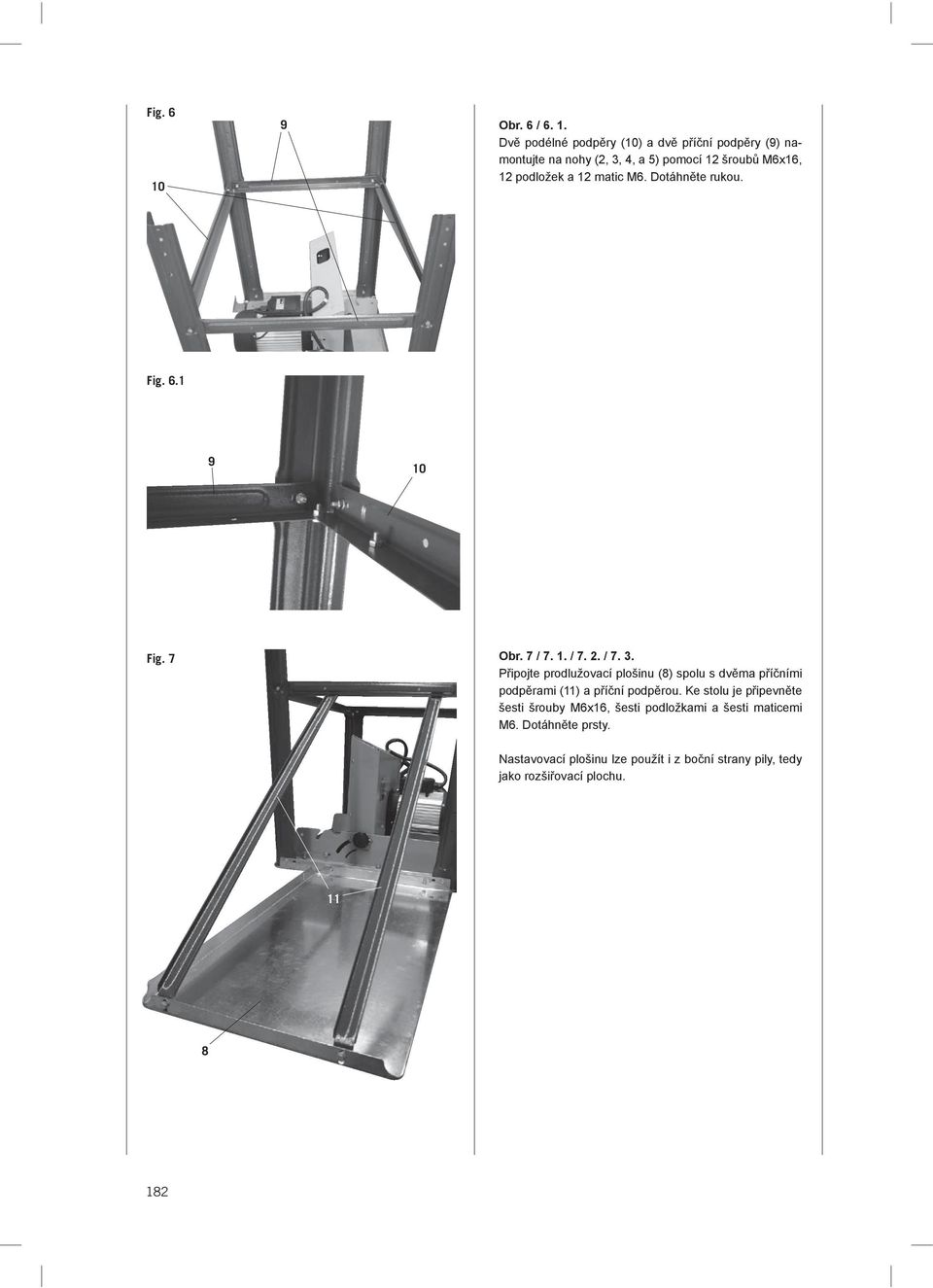

18 Fig Obr. 6 / Dvě podélné podpěry (10) a dvě příční podpěry (9) namontujte na nohy (2, 3, 4, a 5) pomocí 12 šroubů M6x16, 12 podložek a 12 matic M6. Dotáhněte rukou. Fig Fig. 7 Obr. 7 / / / Připojte prodlužovací plošinu (8) spolu s dvěma příčními podpěrami (11) a příční podpěrou. Ke stolu je připevněte šesti šrouby M6x16, šesti podložkami a šesti maticemi M6. Dotáhněte prsty. Nastavovací plošinu lze použít i z boční strany pily, tedy jako rozšiřovací plochu

19 Obr. 6 / Dve pozdĺžne podpery (10) a dve priečne podpery (9) namontujte na nohy (2, 3, 4, a 5) pomocou 12 skrutiek M6x16, 12 podložiek a 12 matíc M6. Dotiahnite rukou. Obr. 7 / / / Pripojte predlžovaciu plošinu (8) spolu s dvoma priečnymi podperami (11) a priečnou podperou. Ku stolu ich pripevnite šiestimi skrutkami M6x16, šiestimi podložkami a šiestimi maticami M6. Dotiahnite prstami. Nastavovaciu plošinu môžete použiť aj z bočnej strany píly, teda ako rozširovaciu plochu. 183

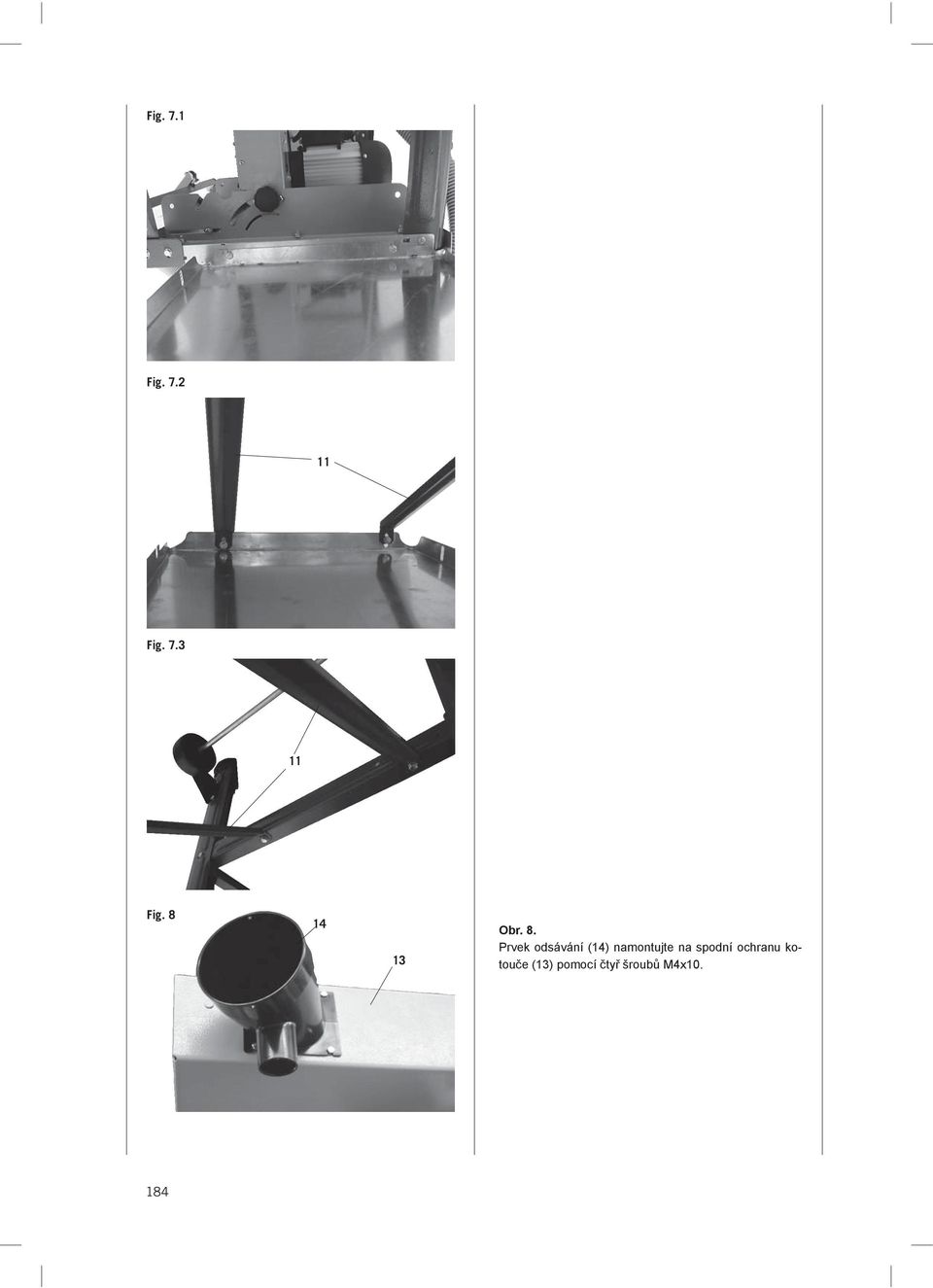

20 Fig. 7.1 Fig Fig Fig Obr. 8. Prvek odsávání (14) namontujte na spodní ochranu kotouče (13) pomocí čtyř šroubů M4x

21 Obr. 8. Prvok odsávania (14) namontujte na spodnú ochranu kotúča (13) pomocou štyroch skrutiek M4x

22 Fig Obr. 9. Na zadní nohy ( 4 a 5) namontujte kola (16). Použijte čtyři šrouby M6x16, podložky 6 a matice M6. Ručně dotáhněte. 4 5 Fig. 10 Obr. 10. Konstrukci postavte na nohy a pevně dotáhněte všechny šrouby, kromě těch na kolech. Fig. 11 Obr. 11. Šrouby na kolech pevně dotáhněte v pozici, kdy je jemně dotýkají země. Fig. 12 Obr. 12 / Štípací nůž nastavte do rovnoběžné polohy s pilovým kotoučem, jak je zobrazeno na obrázku. Povolte šroub, aby jste mohli provést nastavení, a poté jej pevně přitáhněte. Pro tento krok je potřeba, aby kovová výztuž (19, obr. 13) okolí kotouče byla odmontována. 186

23 Obr. 9. Na zadné nohy ( 4 a 5) namontujte kolesá (16). Použite štyri skrutky M6x16, podložky 6 a matice M6. Ručne dotiahnite. Obr. 10. Konštrukciu postavte na nohy a pevne dotiahnite všetky skrutky, okrem tých na kolesách. Obr. 11. Skrutky na kolesách pevne dotiahnite v pozícii, kedy sa len jemne dotýkajú zeme. Obr. 12 / Štiepací nôž nastavte do rovnobežnej polohy s pílovým kotúčom, ako je zobrazené na obrázku. Povoľte skrutku, aby ste mohli kotúč nastaviť, a potom ju pevne pritiahnite. Na tento krok je potrebné, aby kovová výstuž (19, obr. 13) okolia kotúča bola odmontovaná. 187

24 Fig ca. 3 8 mm Fig. 13 Obr. 13. Součástku (19) namontujte nazpět zápustnými šrouby M6x Fig Obr. 14. Namontujte kryt (20) na nůž (18) šrouby M6x25 s okrouhlou hlavičkou a křídlatou maticí M6. Fig Obr. 15. Sací hadici (21) napojte na příklop (20) a na sací otvor. 188

25 Obr. 13. Súčiastku (19) namontujte naspäť zápustnými skrutkami M6x16. Obr. 14. Namontujte kryt (20) na nôž (18) skrutkami M6x25 s okrúhlou hlavičkou a krídlatou maticou M6. Obr. 15. Saciu hadicu (21) napojte na príklop (20) a na sací otvor. 189

26 Fig. 16 Obr. 16 / Hákový šroub přišroubujte na prvou nohu pomocí dvou podložek a matic M6. Hák slouží k uskladnění klíče a tyče k zatlačování. Na pravou i levou nohu namontujte držáky. Použijte 4 šestihranné šrouby M6x16, podložky 6 a matice M6. Fig Fig. 17 Obr. 17 / Montáž podélního držáku. Spony namontujte na vrch stolu. Použijte dva válcové šrouby M6x30, vroubkované matice A6 a šestihranné matice. Fig

27 Obr. 16 / Hákovú skrutku priskrutkujte na prvú nohu pomocou dvoch podložiek a matíc M6. Hák slúži na uskladnenie kľúča a tyče na podávanie. Na pravú aj ľavú nohu namontujte držiaky. Použite 4 šesťhranné skrutky M6x16, podložky 6 a matice M6. Obr. 17 / Montáž pozdĺžneho držiaku. Spony namontujte na vrch stola. Použite dve valcové skrutky M6x30, vrúbkované matice A6 a šesťhranné matice. 191

28 Fig Obr. 18. Montáž záchytné podpěry. Prostřední talíř namontujte na podélnou záchytku se dvěma plochými okrouhlými šrouby M6x50, šrouby A6 a křídlatými maticemi. Záchytnou podpěru spojte se středním talířem a spojte křídlatými maticemi. Vysvětlivky: 1 = Vrchní povrch 2 = Spodní povrch Zvedněte sponu, jestli chcete konstrukci zajistit, pro uvolnění zatlačte dolů. Fig. 19 Obr. 19. Výměna kotouče pily. Varování: Stroj vypněte a vypojte z elektrické sítě! Křídlatou matici na sací komoře (20) odšroubujte a odejmete komoru. 20 Fig. 20 Obr. 20. Čtyři šrouby na kovovém lemu při kotouči (19) odejmete a poté i lem

29 Obr. 18. Montáž záchytné podpery. Prostredný tanier namontujte na pozdĺžnu záchytku s dvoma plochými okrúhlymi skrutkami M6x50, skrutkami A6 a krídlatými maticami. Záchytnú podperu spojte so stredným tanierom a spojte krídlatými maticami. Vysvetlivky: 1 = Vrchný povrch 2 = Spodný povrch Zdvihnite sponu, ak chcete konštrukciu zaistiť, na uvoľnenie zatlačte dole. Obr. 19. Výmena kotúča píly. Varovanie: Stroj vypnite a vypojte z elektrickej siete! Krídlatú maticu na sacej komore (20) odskrutkujte a vyberte komoru. Obr. 20. Štyri skrutky na kovovom leme pri kotúči (19) vyberte a potom aj samotný lem. 193

30 Fig. 21 Obr. 21. Kotouč vysuňte ven a šroub na něm odšroubujte pomocí klíče. Pozor: Levotočivé závity. Fig Obr. 22. Odmontujte obrubu (31) a kotouč (32). Vyměňte pilový kotouč, zkontrolujte nastavení štípacího nože, založte obrubu stolu (19) a sací komoru (20). 31 Nastavení Pracovní areál musí být dostatečně velký pro bezpečnou práci s pilou. Stroj má pracovat ve vnitřních prostorech. Postavte jej stabilně na pevný povrch, přišroubujte k zemi pomocí čtyř šroubů (obr. 18). Přeprava. Stroj lze přemístit jenom pomocí zdvižných zařízení (jeřáb nebo zvedací vidlice). Držák na zvedání je umístněn na horní objímce komory. Nikdy stroj nezvedejte z kotoučové pily. Při přemístění v rámci pracovní plochy použijte kola. Uvedení do provozu. Dodržujte bezpečnostní instrukce! Důležité upozornění: Stroj lze zprovoznit jenom, když jsou na něm namontovány všechny ochranné prvky. Před spuštěním napojte stroj na odsávací systém. Při každé práci se strojem musí být odsávací otvor průchozí, poklop uvolněn. Pro potřebu speciálního řezu můžete poklop odstranit, ale po ukončení opět vrátit na původní místo. Nejvyšší zub kotouče by měl jenom málo vyčnívat ze zpracovávaného kusu dřeva. Před zapnutím všechny ochranné prvky namontujte zpát- 194

31 Obr. 21. Kotúč vysuňte von a skrutku na ňom odskrutkujte pomocou kľúča. Pozor: Ľavotočivé závity. Obr. 22. Odmontujte obrubu (31) a kotúč (32). Vymeňte pílový kotúč, skontrolujte nastavenie štiepacieho noža, založte obrubu stola (19) a saciu komoru (20). Nastavenie Pracovný areál musí byť dostatočne veľký pre bezpečnú prácu s pílou. Stroj má pracovať vo vnútorných priestoroch. Postavte ho stabilne na pevný povrch, priskrutkujte k zemi pomocou štyroch skrutiek (obr. 18). Preprava. Stroj je možné premiestniť len pomocou zdvižných zariadení (žeriav alebo zdvíhacia vidlica). Držiak na zdvíhanie je umiestnený na hornej objímke komory. Nikdy stroj nezdvíhajte z kotúčovej píly. Pri premiestení v rámci pracovnej plochy použite kolesá. Uvedenie do prevádzky. Dodržujte bezpečnostné inštrukcie! Dôležité upozornenie: Stroj možno spustiť len, keď sú na ňom namontované všetky ochranné prvky. Pred spustením napojte stroj na odsávací systém. Pri každej práci so strojom musí byť odsávací otvor priechodný, poklop uvoľnený. Pre potrebu špeciálneho rezu môžete poklop odstrániť, ale po ukončení opäť vrátiť na pôvodné miesto. Najvyšší zub kotúča by mal len málo vyčnievať von zo spracovávaného kusu dreva. Pred zapnutím všetky ochranné prvky namontujte späť a 195

32 ky a zkontrolujte, zda je kotouč namontován správně. Pilový kotouč se musí volně pohybovat. Ze zpracovávaného dřeva odstraňte cizí předměty (hřebíky, šrouby atd.). Varování: Při pochybnostech se vždy obraťte na kvalifikovanou osobu. Kotouč příčné nastavení. Po uvolnění křídlaté matice můžete kotouč nastavit v rozmezí 90 do 45 stupňů. Před každým zapnutím po takovém nastavení, kotouč zkontrolujte. Nastavení nejdřív nanečisto vyzkoušejte. Nastavení můžete měnit pomocí šroubů 1 a 2. Nastavení výšky kotouče. Rozmezí výškového nastavení je 0 až 80 mm. Uvolněte křídlatou matici. Pro čistou a bezpečnou práci nastavte kotouče tak, aby co nejméně vyčníval nad dřevo. Podélné řezy. Pro takové řezy použijte podélnou brzdu. Vyšší část nářadí použijte při řezech nad 120 mm, menší v případech pod 120 mm. Dřevo podávejte pomocí podávací tyče. Příčné řezy. Pro příčné řezání a řezání uhlů použijte vodící lištu. Informace k obsluze Práce na kotoučové pile Fig. A Zpracování širokých kusů dřeva, obr. A. Jde o kusy dřeva nad 120 mm. Nářadí: Kotoučová pila pro podélné řezy. Provedení: Postranný držák nastavte podle šířky dřeva. Ruce mějte v bezpečné poloze. Dřevo lze podávat jenom směrem dopředu do oblasti kotouče s pravou rukou nebo za pomocí podávací tyče, jestli řežete tenké desky. Držák nastavte spíš ke středu kotouče nebo použijte přídavný držák, jestli hrozí, že se dřevo zasekne mezi kotoučem, nožem a držákem. Na některých předešlých obrázcích byla horní sací komora vynechána pro názorné ukázání práce s pilou. Jinak ji ale potřebujete k každému řezání! 196

33 skontrolujte, či je kotúč namontovaný správne. Pílový kotúč sa musí voľne pohybovať. Zo spracovávaného dreva odstráňte cudzie predmety (klince, skrutky atď.). Varovanie: Pri pochybnostiach sa vždy obráťte na kvalifikovanú osobu. Kotúč priečne nastavenie. Po uvoľnení krídlatej matice môžete kotúč nastaviť v rozmedzí 90 do 45 stupňov. Pred každým zapnutím po takom nastavení, kotúč skontrolujte. Nastavení najskôr nanečisto vyskúšajte. Nastavenie môžete meniť pomocou skrutiek 1 a 2. Nastavenie výšky kotúča. Rozmedzie výškového nastavenia je 0 až 80 mm. Uvoľnite krídlatú maticu. Ak chcete dosiahnuť čistú a bezpečnú prácu nastavte kotúč tak, aby čo najmenej vyčnieval nad drevo. Pozdĺžne rezy. Na také rezanie použite pozdĺžnu brzdu. Vyššiu časť náradia použite pri rezoch nad 120 mm, menšiu v prípadoch pod 120 mm. Drevo podávajte pomocou podávacej tyče. Priečne rezy. Na priečne rezanie a rezanie uhlov použite vodiacu lištu. Informácie k obsluhe. Práca na kotúčovej píle. Spracovanie širokých kusov dreva, obr. A. Ide o kusy dreva nad 120 mm. Náradie: Kotúčová píla na pozdĺžne rezy. Postup: Postranný držiak nastavte podľa šírky dreva. Ruky majte v bezpečnej polohe. Drevo môžete podávať iba smerom dopredu do oblasti kotúča s pravou rukou alebo s pomocou podávacej tyče, ak režete tenké dosky. Držiak nastavte skôr ku stredu kotúča alebo použite prídavný držiak, ak hrozí, že sa drevo zasekne medzi kotúčom, nožom a držiakom. Na niektorých predchádzajúcich obrázkoch bola horná sacia komora vynechaná kvôli názornej ukážke práce s pílou. Inak ju ale potrebujete pri každom pílení! 197

34 Fig. B Fig. C Řezání tenkých kusů dřeva, obr. B. Šířka dřeva je menší než 120 mm. Nástroj: Kotouč pro podélné řezy. Provedení: Držák přizpůsobte šířce dřeva. Dřevo vkládejte oběma rukama, těsně při kotouči použijte podavač a protlačte dřevo přes kotouč. Při krátkých kusech použijte podavač od začátku. Řezání hran a proužků, obr. C. Nástroj: Kotouč pro jemný řez. Provedení: Na držák přidejte další nebo namontujte přídavný držák. S podavačem vkládejte dřevo ke kotouči. Jestli je dřevo příliš dlouhé, použijte přídavné zařízení pro nadstavení plošiny. Poznámka: Příslušenství, které má byt spojeno s pilou, musí být pevně přišroubováno. Křídlatá matice je jenom k dočasnému použití. Fig. D Příční řež tenkých kusů, obr. D. Nářadí: Kotouč s jemným ozubením pro příčný řez. Provedení: Výstupnou kolejnici nastavte tak, aby se nedotýkala vystupující části kotouče. Kusy dřeva vkládejte jenom prostřednictvím příčné brzdy nebo příčného klouzáku. Z pracovní plochy neodstraňujte piliny pomocí rukou. Skrytý řez, vroubkování, obr. E. Nástroj: Kotouč pro jemný řez. Provedení: Řez provádějte tak, že odřezky budou odpadat na odvrácené straně kotouče od držáku. Odstraňte nebo nadzvedněte sací komoru a snižte nůž pro lepší pracovní výkon. Dřevo pečlivě veďte, zadní držák / zarážku zajistěte před vychýlením. Fig. E m Elektrické prvky Stroj je dodáván s kompletním motorem a příslušným elektrickým obvodem. Zákazník nemusí provádět žádná nastavení ani montáž. Elektrický a prodlužovaní kabel musí splňovat příslušné technické normy. Opravy elektrických zařízení smí vykonat jenom kvalifikovaný odborník. Důležité informace Elektrický motor 230 V/50 Hz je vhodný k práci v režimu S6/40% (400 V/50 Hz k S6/15%). Přetažený motor se automaticky vypne. Motor opět zapněte poté, co vychladnul (Intervaly chlazení se mohou časem měnit.) Poškozená izolace na vedení je častá příčina vzniku poranění. Vyhněte se proto vzniku: odřenin a prasklin na izolaci při vedení kabelu přes dveře a okna sluček na kabelech pořezání izolace při přecházení přes kabel poškození při tahání za kabel puklin z důvodu přirozeného opotřebení kabelu. Takto poškozené kabely jsou nebezpečné životu a zdraví, nepoužívejte je. 198

35 Rezanie tenkých kusov dreva, obr. B. Šírka dreva je menšia ako 120 mm. Nástroj: Kotúč na pozdĺžne rezy. Postup: Držiak prispôsobte šírke dreva. Drevo vkladajte oboma rukami, tesne pri kotúči použite podávač a pretlačte drevo cez kotúč. Pri krátkych kusoch použite podávač od začiatku. Rezanie hrán a prúžkov, obr. C. Nástroj: Kotúč na jemný rez. Postup: Na držiak pridajte ďalší alebo namontujte prídavný držiak. S podávačom vkladajte drevo ku kotúču. Ak je drevo príliš dlhé, použite prídavné zariadenie pre nadstavenie plošiny. Poznámka: Príslušenstvo, ktoré má byt spojené s pílou, musí byť pevne priskrutkované. Krídlatá matica slúži len na dočasné použitie. Priečny rež tenkých kusov, obr. D. Náradie: Kotúč s jemným ozubením na priečny rez. Postup: Výstupnú koľajnicu nastavte tak, aby sa nedotýkala vystupujúcej časti kotúča. Kusy dreva vkladajte iba prostredníctvom priečnej brzdy alebo priečneho klzáku. Z pracovnej plochy neodstraňujte piliny rukami! Skrytý rez, tvorba zárezov, obr. E. Nástroj: Kotúč na jemný rez. Postup: Režte tak, aby odrezky odpadali na odvrátenej strane kotúča od držiaku. Odstráňte alebo zdvihnite saciu komoru a znížte nôž pre lepší pracovný výkon. Drevo dôsledne veďte, zadný držiak / zarážku zaistite pred vychýlením. m Elektrické prvky Stroj je dodávaný s kompletným motorom a príslušným elektrickým obvodom. Zákazník nemusí vykonať žiadne nastavenia ani montáž. Elektrický a predlžovací kábel musí spĺňať príslušné technické normy. Opravy elektrických zariadení môže vykonať len kvalifikovaný odborník. Dôležité informácie Elektrický motor 230 V/50 Hz je vhodný na prácu v režime S6/40% (400 V/50 Hz v S6/15%). Preťažený motor sa automaticky vypne. Motor opäť zapnite potom, čo vychladol. (Intervaly chladenia sa môžu časom meniť.) Poškodená izolácia na vedení je častou príčinou vzniku poranení. Vyvarujte sa preto vzniku: odrenín a prasklín na izolácii, keď vediete kábel cez dvere alebo okna slučiek rezov na izolácii, napr. pri prechádzaní cez kábel poškodení pri ťahaní za kábel puklín z dôvodu prirodzeného opotrebenia. Takto poškodené káble sú zdraviu a životu nebezpečné, preto ich nepoužívajte. 199

36 Dráty a síťový kabel pravidelně kontrolujte kvůli poškození. Před kontrolou výrobek vypněte a odpojte ze sítě. Používejte jenom takové síťové vedení, které splňují místní požadavky. Jednofázový motor. Výrobek napájejte ze sítě s parametry 230 V/50 Hz. Prodlužovací kabel delší 25m musí mít v průřezu 1,5mm². Delší kabel min. 2, 5 mm². Přívod elektřiny je chráněn max. 16 A. Třífázový motor. Napájení musí splňovat požadavky na motorovém štítku. Všechny kabely musí být pětižílové. Prodlužovací kabel musí mít v průřezu min. 1,5mm². Přívod elektřiny musí být chráněn 16 A. Po zapojení stroje zkontrolujte směr rotace. Případně změňte polaritu v zástrčce. Opravy elektrických prvků může provést jen odborník. V případě dalších požadavků a dotazů uvádějte následující informace: Výrobce motoru Vstupní proud motoru Data z výrobního štítku Data ze štítku u vypínání stroje Jestli hodláte motor vrátit, musí být dodán s celou poháněcí soustavou a vypínačem. 200

37 Drôty a sieťový kábel pravidelne kontrolujte, či nie sú poškodené. Pred kontrolou, samozrejme, štiepačku vypnite a odpojte zo siete. Použité káble musia spĺňať miestne požiadavky. Jednofázový motor. Výrobok napájajte zo siete s parametrami 230 V/50 Hz. Predlžovací kábel dlhší ako 25m musí mať v priereze 1,5mm². Dlhší kábel min. 2, 5 mm². Prívod elektriny je chránený max. 16 A. Trojfázový motor. Napájanie musí spĺňať požiadavky na motorovom štítku. Všetky káble musia byť päťžilové. Predlžovací kábel musí mať v priereze min. 1,5mm². Prívod elektriny musí byť chránený 16 A. Po zapojení stroja skontrolujte smer rotácie. Prípadne zmeňte polaritu v zástrčke. Opravy elektrických prvkov môže vykonať len odborník. V prípade ďalších požiadaviek a otázok uvádzajte nasledujúce informácie: Výrobca motoru Vstupný prúd motoru Dáta z výrobného štítku Dáta zo štítku pri vypínaní stroja Ak sa chystáte motor vrátiť, musí byť dodaný s celou poháňacou sústavou a vypínačom. 201

38 Údržba Varování: Předem vypněte motor a stroj odpojte od elektrické sítě. Návod k obsluze uchovávejte v blízkosti stroje. Zařízení udržujte v čistotě. Při čištění noste ochranné brýle. Pozor: Syntetické části stroje nečistěte agresivním prostředkem. Doporučujeme použit jemné, slabší prostředky. Stroj se nesmí dostat do kontaktu s vodou. Ostří pily pravidelně kontrolujte. Používejte jenom naostřený kotouč, bez puklin a pokřivení. Všechna používaná nářadí musí splňovat požadavky evropského standardu v EN Lemování stolu vyměňte, jestli je opotřebené. Povrchy očistěte od živice. I vnitřní prostory stroje očistěte od pilin a odřezků. Ucpané odsávání pilin zprůchodněte. Česká republika Jenom pro krajiny EU. Elektrický odpad likvidujte odděleně od domácího odpadu. Dle směrnice 2002/96/EC a vnitrostátního práva musí být elektrické zařízení vybíráno odděleně od jiných druhů odpadů a dopraveno k recyklaci. 202

39 Údržba Varovanie: Najprv vypnite motor a stroj odpojte od elektrické siete. Návod na obsluhu uchovávajte v blízkosti stroja. Zariadenie udržujte v čistote. Pri čistení noste ochranné okuliare. Pozor: Syntetické časti stroja nečistite agresívnym prostriedkom. Odporúčame použiť jemné, slabšie prostriedky. Stroj sa nesmie dostať do kontaktu s vodou. Ostrie píly pravidelne kontrolujte. Používajte len naostrený kotúč, bez puklín a pokrivenia. Všetky používané náradia musia spĺňať požiadavky európskeho štandardu v EN Lemovanie stola vymeňte, ak je opotrebované. Povrchy očistite od živice. Vnútorné priestory stroja očistite od pilín a odrezkov. Zapchané odsávanie pilín spriechodnite. Slovensko. Len pre krajiny EU. Elektrický odpad likvidujte oddelene od domáceho odpadu. Podľa smernice 2002/96/EC a vnútroštátneho práva musí byť elektrické zariadenie vyberané oddelene od iných druhov odpadov a dopravené na recykláciu. 203

40 Prohlášení o shodě Výrobce tímto prohlašuje, že výrobek splňuje požadavky příslušných směrnic EU. V případě neautorizovaných změn na výrobku, toto prohlášení ztrácí platnost. Popis výrobku: Mobilní stolová pila Typ výrobku: HS120, Art.No / Směrnice EU: Strojní směrnice 2006/42/EC, Směrnice o nízkém napětí 2006/95/EC, Směrnice EC EMV 2004/108/EC. Harmonizované standardy EU: EN , EN , EN 13857, EN 349, EN 13850, EN 847-1, EN , EN 1088, EN , EN , EN 55014, EN , EN , Místo, datum: Ichenhausen, Německo, Podpis: T. Honigmann, Managing Director 204

41 Prehlásenie o zhode Výrobca týmto prehlasuje, že výrobok spĺňa požiadavky príslušných smerníc EU. V prípade neautorizovaných zmien na výrobku, toto prehlásenie stráca platnosť. Popis produktu: Mobilná stolové píla Typ výrobku: HS120, Art.No / Smernice EU: Strojní směrnice 2006/42/EC, Směrnice o nízkém napětí 2006/95/EC Směrnice EC EMV 2004/108/EC. Harmonizované štandardy EU: EN , EN , EN 13857, EN 349, EN 13850, EN 847-1, EN , EN 1088, EN , EN , EN 55014, EN , EN Miesto, dátum: Ichenhausen, Nemecko, Podpis: T. Honigmann, Managing Director 205

42 Řešení problémů Varování: Před prováděním oprav stroj vždy vypněte a odpojte ze zástrčky. Problém. Možná příčina. Pomoc. Pila se po zapnutí stroje uvolní. Není dotažen šroub. Dotáhněte M20 šroub s levotočivým závitem. Motor se nezapne. a) Nedotažený šroub. b) Vada na prodlužovacím kabelu. c) Vada v motoru nebo v spínači. a) Zkontrolujte pojistky. b) Viz. sekci Elektrické prvky v tomto návodu. c) Dejte jej odborně zkontrolovat. Motor se vypne. Přetěžení. Tupý nůž nebo přehřátí. Vložte nový nůž. Po vychladnutí motoru Popáleniny na řezném povrchu. a) Nedotažený šroub. b) Nesprávný kotouč. c) Podélná brzda není paralelní. d) Boční klouzák není paralelní. stroj můžete zapnout. a) Vložte nový kotouč. b) Vložte kotouč s 20 až 28 zuby pro podélní řezání. c) Vyměňte podélnou brzdu. d) Vyrovnejte. 206
