1 Version 1.2 česky Vibrátor betonu HEBR1500 Návod na obsluhu Art.-Nr.: Art.-Bez.: HEBR1500

2 Obsah Důležité upozornění 2 Před použitím 3 Řádné použití 3 Všeobecné bezpečnostní předpisy 4 Popis 5 Uvedení do provozu 6 Údržba 6 Odstranění problémů 7 Technická data 7 Prohlášení o shodě EU 8 Důležitá upozornění Porozumění a dodržení bezpečnostních předpisů předejde úrazům. Tento návod obsahuje upozornění která je nutné dodržovat pro minimalizaci rizika Obsluhujte a udržujte přístroj dle návodu Znalosti a trénink jsou předpoklady pro bezpečnou práci s tímto přístrojem. Porušené díly je nutno okamžitě vyměnit Výrobce si vyhrazuje:technické změny nebo vylepšení lze provést bez předchozího upozornění. Špatná obsluha může být velmi nebezpečná. Seznamte se důkladně s tímto návodem aby jste dosáhli správné obsluhy přístroje. Strana 2

Tento návod obsahuje upozornění která je nutné dodržovat pro minimalizaci rizika Obsluhujte a udržujte přístroj dle návodu Znalosti a trénink jsou předpoklady pro bezpečnou práci s

3 Poznámky Před použitím Postavte přístroj na rovnou a pevnou plochu. Dbejte aby všechny bezpečnostní kryty byly správně namontovány. Překontrolujte přístroj na poškození. Zkontrolujte aby větrací mřížky nemohly nasát nečistoty. Dbejte aby elektrické připojení odpovídalo technickým parametrům,uvedeném na štítku. Kontrolujte pravidelně elektrické kabely. Montáž: Vytáhněte aretační kolík na přírubě motoru lehce ven. Vsuňte vibrační flašku do příruby,dbejte na to, aby byla bez nečistot. Zatlačte vibrační flašku tak daleko do příruby,dokud nemůžete zasunout aretační kolík a tím vibrační flašku zaaretujete. Řádné použití Tento přístroj používejte pouze na beton. Použití pro tyto druhy betonu:těžký,normální lehkyý v konzistenčním rozsahu: KP (plastický Beton) KR (měký Beton) KF (tekoucí Beton) Dbejte bezpečnostních předpisů a neprovádějte žádné technické změny na přístroji. Dbejte bezpečnostních předpisů a omezení. Přístroj používejte pouze v bezvadném technickém stavu. Poruchy okamžitě odstraňte Jednotlivé komponenty nepoužívejte k jiným účelům Dodržujte návod k obsluze a údržbě Všeobecné bezpečnostní Předpisy Znalost a zkušenost jsou předpokladem pro bezpečný provoz. Seznamte se s obsluhou a nechte pracovat s přístrojem jen proškolené osoby. Používejte jen orginální náhradní díly. Nenechávejte přístroj bez dozoru Nenechávejte běžet motor bez dozoru. Používejte přístroj jen k daným ůčelům Nepokládejte přístroj na mokrý a nestabilni podklad. Nepoužívejte přístroj k jiným ůčelům Noste pracovní oděv Noste ochrané brýle a chrániče sluchu Strana 10 Strana 3

Montáž: Vytáhněte aretační kolík na přírubě motoru lehce ven. Vsuňte vibrační flašku do příruby,dbejte na to, aby byla bez nečistot.

4 Poznámky Držte odstup od rotujících dílů Držte přístroj vždy oběma rukama. Obsluhujte přístroj jen když rozumíte obsluze Uschováveje přístroj na suchém místě.. Neprovádějte na přístroji žádné bezpečnostní změny. Buďte vždy opatrní. Sledujte,co děláte. Používejte jen orginální náhradní díly. Po provedené údržbě,nebo opravě je nutné všechny ochranné prvky opět řádně namontovat. Nepoužívejte přístroj pokud nefunguje správně motor. Pozor: před údržbou a čištěním vytáhněte kabel ze zásuvky. Dbejte aby přístroj a obsluha měla pevné držení Používejte ochranou zásuvku s funkčním uzeměním. Použijte jen schválené prodlužovací kabely. Průřez 1,5mm² / 2,5mm² délka ne delší než 50 m / 100 m Použijte proudový chránič s jmenovitou chybou proudu ne více,než 30 ma. Pro zamezení poruch by se měl přístroj po každém použití umýt pomocí hadice vodou.vysokotlaký čistič ani chemické látky se nesmí použít. Kontrola: Vibrátory by se měli dle provozních podmínek nebo potřeby nechat alespoň jednou do roka prohlédnout či opravit v odborné dílně. Prosím dbejte dodatečně ve vaší zemi platné předpisy a směrnice. Nepoužívejte přístroj pokud je poškozen přívod proudu. Rotující díly mohou způsobit těžké ůrazy. Pozor! U tohoto přístroje udávané hodnoty hluku jsou směrné hodnoty. Mohou se lišit na základě prostředí. Ochraňte sebe a své okolí před nadměrným hlukem. Držte odstup rukou nohou a ošacení od pohiblivých dílů. Strana 4 Strana 9

Po provedené údržbě,nebo opravě je nutné všechny ochranné prvky opět řádně namontovat. Nepoužívejte přístroj pokud nefunguje správně motor. Pozor: před údržbou a čištěním vytáhněte kabel ze zásuvky.

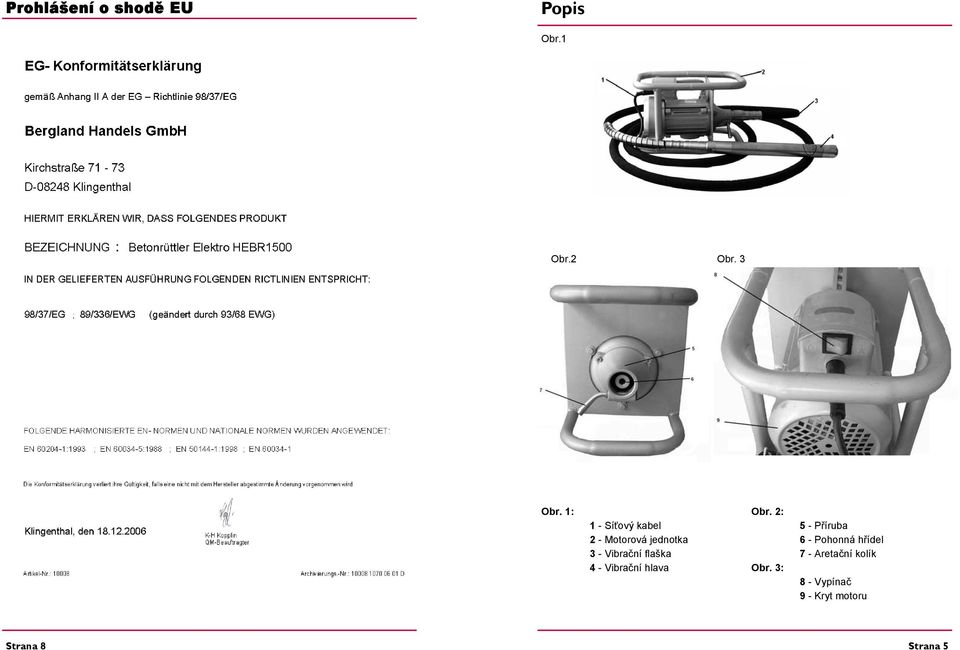

5 Prohlášení o shodě EU Popis Obr.1 Obr.2 Obr. 3 Obr. 1: 1 - Síťový kabel 2 - Motorová jednotka 3 - Vibrační flaška 4 - Vibrační hlava Obr. 2: Obr. 3: 5 - Příruba 6 - Pohonná hřídel 7 - Aretační kolík 8 - Vypínač 9 - Kryt motoru Strana 8 Strana 5

6 Uvedení do provozu Příprava ke startu: Pokud jste přístroj zkompletovali dle: návodu montáž, můžete přístroj zapnout. Před zapnutím zkontrolujte dotažení všech šroubových spojů. Zapněte vypínač a přístroj začne pracovat. Uchopte přístroj oběma kukama a nezapomeňte uhodit vibrační hlavou o tvrdý podklad,aby začala vibrace. K tomu uhoďte krátce špičkou vibrační hlavy o tvrdý podklad. Při prvním použití je možné,že toto budete muset několikrát opakovat. Pokud nastala plná vibrace,můžete začít se zahuštěním betonu. Váš postup řiďte dle konzistence betonu. Ochrana přístroje: Nepoužívejte přístroj za deště,nebo při přímém působení vlhkosti. Při poškození prodlužovacího kabelu okamžitě vytáhněte zástrčku ze zásuvky. Poškozený kabel se již nenemůže nikdy použít. Překontrolujte přístroj na poškození. Všechny ochrané prvky musí být plně funkční a pohyblivé díly by měly být řádně uchyceny. Pro zaručení správného chodu musí být všechny díly správně namontovány. Všechny poškozené díly a ochranné prvky musí být vyměněny. Po každém použití přístroj vyčistěte a odstraňte betonové stříkance. Pozor:Před čištěním nechte přístroj vychladnout. Pozor:Dbejte na to,aby se v pracovním okruhu stroje nenacházela žádná osoba. Údržba Vibrační deska je v celku bezůdržbová. Čistěte přístroj pravidelně a důkladně. Dbejte na to,aby se do přístroje nedostaly žádné nečistoty. Udržujte přírubu na motoru v čistotě. Kontrolujte pravidelně dotažení všech matek a šroubů. Pravidelné čištění je důležité,pro výkonost a životnost stroje. Pozor:Různé čistící prostředky mohou poškodit plastové díly stroje,jako např. Benzin: chlorové čističe: čističe pro domácnost. Vyhněte se použití těchto přípravků. Před každým čiětění a údržbou vypněte motor a vytáhněte zástrčku ze zásuvky. Sledujte následující tabulku Problém Motor neběží Žádná vibrace Odstranění problémů Pokud nelze problém odstranit kontaktujte odborný servis l Technická data Typ HEBR1500 Výkon 1500 Watů Síťové připojení 230 Voltů / 50 Hz Otáčky motoru 2800 ot/min Průměr vib.hlavy 45 mm Délka vib.flašky 6 m Rozměry (Motor) 42,5 cm x 25 cm x 28 cm Váha vibrační flašky 16,5 kg Váha (Motor) 17 kg Odstranění Zkontrolovat zásuvku Zkontrolovat zástrčku Zkontrolovat vypínač Zkontrolovat kondenzátor Zkontrolovat správné spojení flašky a příruby Uhodit vibrační hlavou o tvrdý podklad. Strana 6 Strana 7

K tomu uhoďte krátce špičkou vibrační hlavy o tvrdý podklad. Při prvním použití je možné,že toto budete muset několikrát opakovat. Pokud nastala plná vibrace,můžete začít se zahuštěním betonu.
