1 Dávkovací ventily řady-c

2 Všeobecně LubTec dávkovací ventily řady-c jsou objemově dávkující prvky, určené pro přesné dávkování nízko až vysokoviskozních tuků a olejů. LubTec dávkovací ventily řady-c se vyrábějí ve dvou modifikacích: dávkovací ventily s montážním blokem dávkovací ventily s rukojetí - PEN - Horizontální -Vertikální Popis S novými dávkovacími ventily řady-c je dávkování tuku mnohem efektivnější. Dávkovací ventilů řady-c dosahují ještě větší přesnosti dávkování a to již u minimálních dávkovaných množství od 1mm³. Díky přesnosti dávkování a vysoké reprodukovatelnosti šetříte při každém dávkovacím procesu drahá maziva. Díky speciální konstrukci ventilu lze kdykoliv do drážek ventilu snadno přidat elektromagnetický snímač(obj.č ). Tímto snímačem vybaveným signální LED diodou je snímána koncová poloha pístu dávkovacího ventilu. Pro zajištění vysoké procesní spolehlivosti doporučuje výrobce umístění čidel do obou krajních poloh pístu. Řez dávkovacím ventilem s montážním blokem Řady-C

3 Dávkovací ventily s montážním blokem (Dávkované množství ³) Dávkovací ventil se snímačem polohy pístu Dávkovací ventil TYP PROVEDENÍ ROZSAH (cm³) 0,001 0,02 0,01 0,2 0,1 2,0 1,0 6,0

4 Dávkovací ventily s rukojetí (Dávkované množství ³) Dávkovací ventil s rukojetí PEN Dávkovací ventil s vertikální rukojetí Dávkovací ventil s horizontální rukojetí TYP PROVEDENÍ Rukojeť PEN Rukojeť PEN Horizontální rukojeť Vertikální rukojeť Horizontální rukojeť Vertikální rukojeť ROZSAH (cm³) 0,001 0,02 0,01 0,2 0,1 2,0 0,1 2,0 1,0 6,0 1,0 6,0

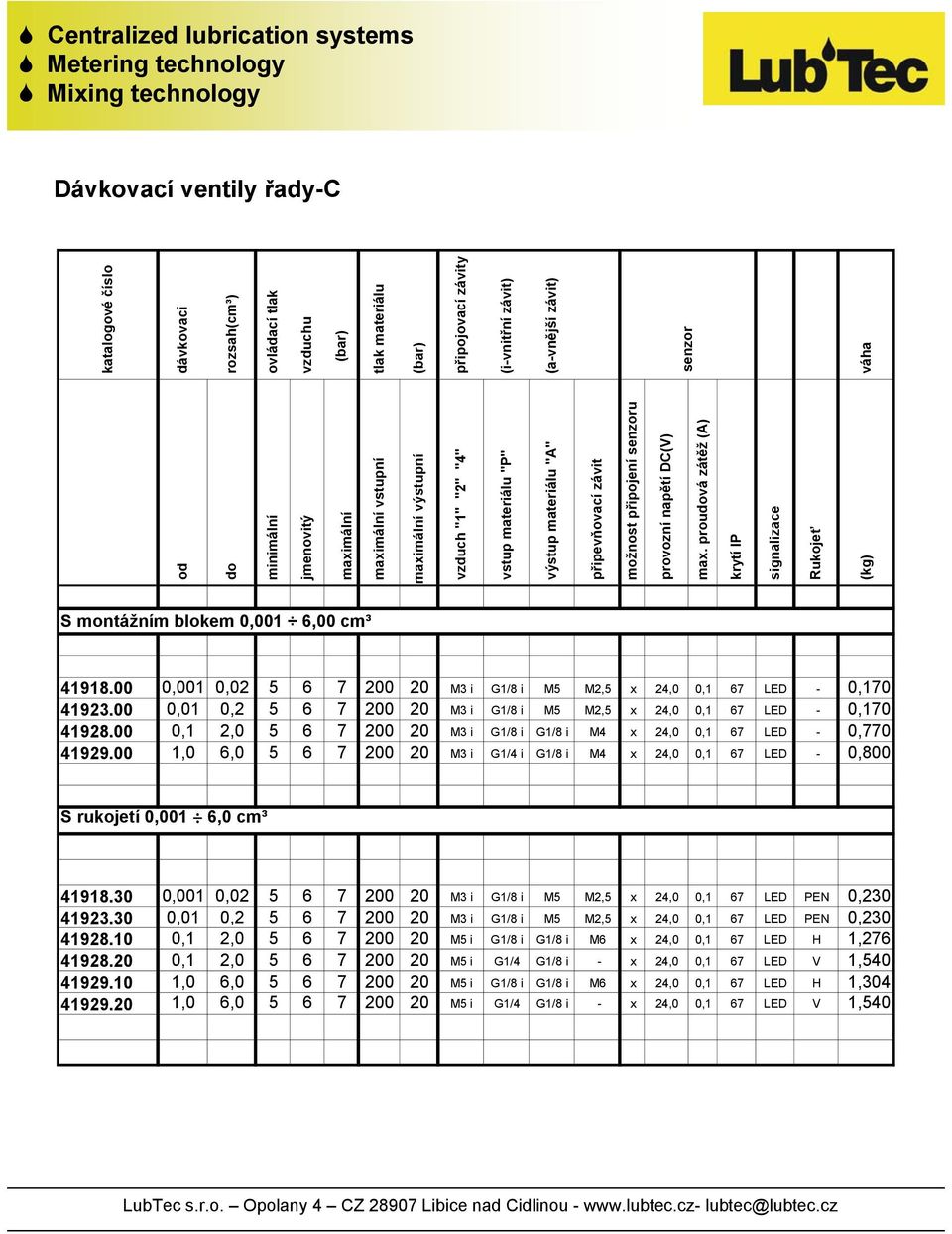

5 Dávkovací ventily řady-c od do minimální jmenovitý maximální maximální vstupní maximální výstupní vzduch "1" "2" "4" vstup materiálu "P" výstup materiálu "A" připevňovací závit možnost připojení senzoru provozní napětí DC(V) max. proudová zátěž (A) krytí IP signalizace Rukojeť (kg) katalogové číslo dávkovací rozsah(cm³) ovládací tlak vzduchu (bar) tlak materiálu (bar) připojovací závity (i-vnitřní závit) (a-vnější závit) senzor váha S montážním blokem 0,001 6,00 cm³ ,001 0, M3 i G1/8 i M5 M2,5 x 24,0 0,1 67 LED - 0, ,01 0, M3 i G1/8 i M5 M2,5 x 24,0 0,1 67 LED - 0, ,1 2, M3 i G1/8 i G1/8 i M4 x 24,0 0,1 67 LED - 0, ,0 6, M3 i G1/4 i G1/8 i M4 x 24,0 0,1 67 LED - 0,800 S rukojetí 0,001 6,0 cm³ ,001 0, M3 i G1/8 i M5 M2,5 x 24,0 0,1 67 LED PEN 0, ,01 0, M3 i G1/8 i M5 M2,5 x 24,0 0,1 67 LED PEN 0, ,1 2, M5 i G1/8 i G1/8 i M6 x 24,0 0,1 67 LED H 1, ,1 2, M5 i G1/4 G1/8 i - x 24,0 0,1 67 LED V 1, ,0 6, M5 i G1/8 i G1/8 i M6 x 24,0 0,1 67 LED H 1, ,0 6, M5 i G1/4 G1/8 i - x 24,0 0,1 67 LED V 1,540

6 Zapojení Příslušenství Elektromagnetický snímač Set dávkovacích jehel pro ventily xx a xx TYP NÁZEV Elektromagnetický snímač Set dávkovacích jehel Dávkovací jehla velikost 14 olivová Dávkovací jehla velikost 18 zelená Dávkovací jehla velikost 22 modrá POPIS Spínač PNP, zástrčka M8x1 3 typy dávkovacích jehel Délka 12,7mm / ID 1,6mm Délka 12,7mm / ID 0,8mm Délka 12,7mm / ID 0,4mm
