Tepelný výměník s těsněním XG

Transkript

1 Tepelný výměník s těsněním XG Popis / Použití Model XG představuje tepelný výměník s těsněními, který byl vyvinut pro použití v různých topných a chladicích systémech. Tepelné výměníky lze otevírat pro čištění anebo pro výměnu desek či těsnění. Deskové tepelné výměníky s těsněními, model XG, jsou vyráběny v různých velikostech desek. Schválení: Směrnice o tlakovém zařízení (PED) 97/23/EC GOST/Rusko Hlavní technické údaje: - Minimální teplota -10 C - Maximální teplota +150 C - Maximální provozní tlak 16 bar - Cirkulační voda / voda s glykolem do 50 % - Připojovací rozměr DN (závit nebo příruba) DEN-SMT/FI VD.KA.F5.48 Danfoss 03 /2010 1

2 Objednávání Vysvětlení, typy XG XG 10L 1 10 Počet desek Průchod tepelným výměníkem 1 = Jednochodý Deskový typ Velikost desky G=tepelný výměník s těsněním Na vyžádání jsou k dispozici speciální verze pro různá média, připojení/spojky, maximální provozní tlaky, materiály a kapacity. Podrobnosti vám poskytne místní prodejní zástupce. Deskové typy L - H Tepelný výměník může být tvořen deskami typu L nebo typu H. Deska typu H má větší úhel mezi lamelami, než deska typu L. Deska typu H je pro některé teploty vhodnější, než deska typu L. Tepelné výměníky s deskami typu H mají lepší topnou kapacitu, ale také vyšší tlakovou ztrátu. L- type H- type Stejného hlavního rozdílu lze dosáhnout také s ostatními deskovými typy. Tepelné výměníky s těsněním, typu XG Typ XG 10-1 XG 14H-1 XG 18H-1 XG 20L-1 XG 20H-1 Připojení Počet desek, n Závit Závit Závit Závit Závit G 1 A G 1¼ A G 1¼ A G 2 A G 2 A 8-004B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B * K dispozici na vyžádání ¹) Primární / sekundární XG 31L-1 XG 31H-1 XG 40-1 XG 50-1 XG 60-1* XG 70-1* Přírubové Přírubové DN 65 DN 65 Místo pro přírubu DN 100/125¹) Místo pro přírubu DN 100/125¹) 004B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B VD.KA.F5.48 Danfoss 03/2010 DEN-SMT/FI

3 Příslušenství Příslušenství pro tepelné výměníky s těsněním, typu XG Typ Objednací číslo Těsnění (sada 10)⁶) Desky (sada 10)⁶) Sada speciálních desek ¹) Sada speciálních desek, dvouchodý ²) XG B6931³) 004B B B2931 XG 14H 004B1301⁴) 004B B B1311 XG 18H 004B1302⁴) 004B B B1312 XG 20L 004B B B B6932⁴) XG 20H 004B B B2933 XG 31L 004B B B B1367⁴) XG 31H 004B B B1407 XG B6934⁴) 004B B B2937 XG B6935⁴) 004B B B2939 XG B6936⁵) 004B B B2941 XG B6937⁵) 004B B B2943 ¹) Sada obsahuje přední desku, koncovou desku a odpovídající těsnění pro jednoprůchodové verze. ²) Sada obsahuje přední desku, koncovou desku, střední desku a odpovídající těsnění pro dvouprůchodové verze. ³) Nelepené těsnění ⁴) Těsnění se sponami ⁵) Lepené těsnění ⁶) Minimální velikost objednávky 10 kusů = 1 sada (I-balení). Sada 250 kusů je k dispozici na vyžádání. Koncovky pro tepelné výměníky s těsněním, typu XG Popis Vhodné pro Připojení Objednací číslo¹) Pájené koncovky Navařovací koncovky XG 10 XG 14, XG 18 XG 20 XG 10 XG 14, XG 18 XG 20 Závitové koncovky XG 10 ¹) Jedna sada obsahuje 2 koncovky se spojovacími maticemi a těsněními G 1 A / 15 mm G 1 A / 18 mm G 1 A / 22 mm G 1 ¼ A / 22 mm, 28 mm G 2 A / 28 mm G 2 A / 35 mm G 2 A / 42 mm G 1 A / DN 15 G 1 A / DN 20 G 1 A / DN 25 G 1¼ A / DN 25 G 1¼ A / DN 32 G 2 A / DN 32 G 2 A / DN 40 G 2 A / DN 50 G 1 A / G 3/4 A 004B B B B B B B B H B H B B B B B2913 DEN-SMT/FI VD.KA.F5.48 Danfoss 03 /2010 3

4 Příslušenství (pokračování) Izolace pro tepelné výměníky s těsněním, typu XG Typ XG 10-1 XG 14H-1 XG 18H-1 Počet desek 8 - XG 20L-1 XG 20H-1 XG 31L-1 XG 31H-1 XG 40-1 XG B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B B5999 Izolační vlastnosti Typ Pokovená ocelový plech a polyesterová izolace Tepelná vodivost, λ [W/mK] Maximální teplota, SDgrºC - pokovený Krátkodobá špička, SDgrºC 180 Tloušťka stěny, mm 30 Technické údaje Typ XG 10-1 XG 14H-1 XG 18H-1 XG 20L-1 XG 20H-1 Maximální provozní tlak (bar) 16 / (25)¹) Maximální provozní teplota ( C) 150 Minimální provozní teplota²) ( C) -10 XG 31L-1 XG 31H-1 Průtočné médium Cirkulační voda / voda s glykolem do 50 % XG 40-1 XG 50-1 Objem/kanál (litry) Povrch pro přenos tepla, m²/deska Typ připojení Závit³) Příruba, DN Místo pro přírubu⁴), DN Připojovací rozměry G 1 A G 1¼ A G 1¼ A G 2 A DN 65 DN 100/125⁵) Materiál desky Nerezová ocel, mat. č. EN Materiál těsnění, pryž EPDM ¹) Verze velikosti PN25 jsou k dispozici na vyžádání. Verze PN25 musí být objednány samostatně pomocí speciálních kódů, kontaktujte svého prodejního zástupce. ²) Při teplotě průtoku nižší než 2 C musí být použit roztok vody s glykolem ³) Válcový vnější závit podle DIN ISO 228/1 ⁴) Příruby PN16, podle normy EN 1092, umístěno proti typu B (B1) ⁵) Primární strana / Sekundární strana 4 VD.KA.F5.48 Danfoss 03/2010 DEN-SMT/FI

5 Technické údaje (pokračování) Objem vody v tepelném výměníku Primární strana Sekundární strana (n/2-1) * objem/kanál 1) n/2* objem/kanál 1) n = počet desek Povrch tepelného výměníku pro přenos tepla (n-2) * povrch pro přenos tepla/deska n = počet desek Konstrukce funkce Jednoprůchodový tepelný výměník T11 - Primární strana, vstup T12 - Primární strana, výstup T21 - Sekundární strana, vstup T22 - Sekundární strana, výstup XG 14..., XG 18...,XG 20.., XG 31..., XG 40..., XG XG 10 Tepelné výměníky jsou zhotoveny z tvarově lisovaných desek, mezi kterými jsou vytvořeny průtokové kanály. Těsnění mezi deskami od sebe navzájem oddělují průtokové kanály, takže jednotlivá protékající média se nesměšují. Principy vysoce turbulentního proudění a protiproudění umožňují účinný přenos tepla. Tepelný výměník má přenášet teplo z primárního průtočného média na sekundární průtočné médium prostřednictvím desky přenášející teplo tak, aby se jednotlivé proudy nemíchaly. Deskový tepelný výměník s těsněními lze otevírat pro čištění anebo pro výměnu desek či těsnění. Plynulé nastavení výstupu je možné provádět změnou počtu desek. Volba tepelného výměníku je stanovena na základě požadovaného tepelného výkonu, požadovaných teplot a povolených tlakových ztrát. Stanovení velikosti Stanovení velikosti a výběr tepelných výměníků by mělo být provedeno s podporou programu Danfoss pro stanovení rozměrů/kapacit tepelných výměníků. Montáž Tepelný výměník musí být upevněn ve svislé pozici. Pokud je to pro tepelný výměník nezbytné, připravte základ podle místních zvyklostí. Doporučuje se, aby všechny trubky připojené k tepelnému výměníku byly vybaveny uzavíracími ventily pro účely údržby. Připojené potrubí musí být také upevněno tak, aby síla způsobená například teplotní roztažností nepoškodila výměník tepla. Potrubí musí být vybaveno svorkami, aby se zatížení v krutu nekoncentrovalo v potrubním připojení tepelného výměníku. Doporučuje se opatřit tepelný výměník izolací. Mezi tepelným výměníkem a uzavíracími ventily musí být na sekundární straně straně výměníku umístěn pojistný ventil. Pokud pojistný ventil nebude namontován, mohlo by působení tepelné roztažnosti vést ke zničení výměníku při uzavření uzavíracích ventilů. DEN-SMT/FI VD.KA.F5.48 Danfoss 03 /2010 5

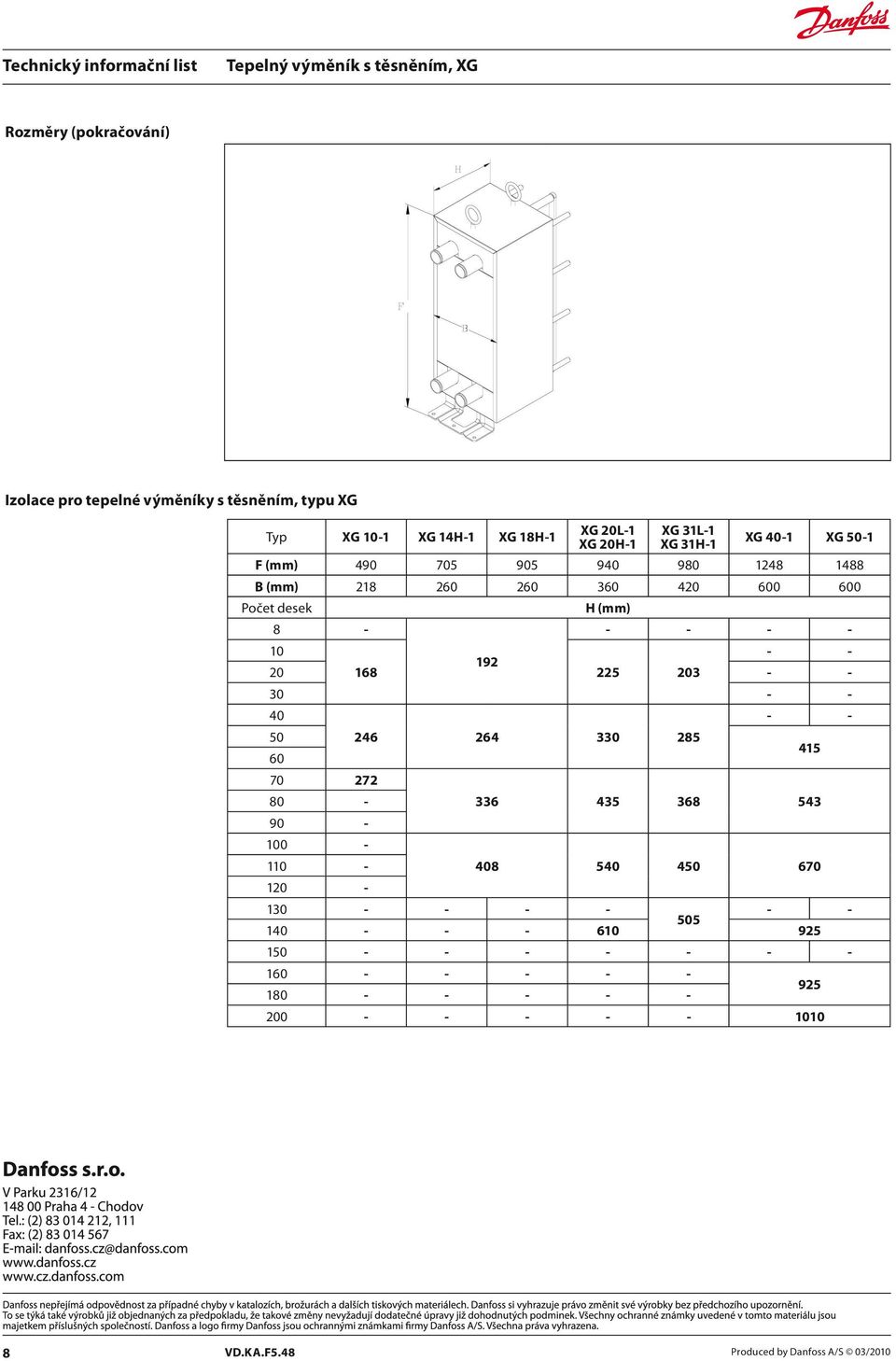

6 Rozměry pro montáž Pohled seshora montážní patka Koncová deska zadní sestava desek Koncová deska přední B D A C Příklad XG 40, XG 50 XG 20, XG 40, XG 50, XG 31 montážní patka XG 10, XG 14, XG 18 Typ A B C 0 XG XG XG XG XG XG XG Počet Rozměr D mm desek XG 10 XG 14 XG 18 XG 20 XG 31 XG 40 XG Rozměry Typ Připojení Vnější rozměry [mm] A B C D G H F Lmax Prázdná hmotnost [kg] XG 10- G 1 A 1) 2,55*n A ,2*n+16 XG 14H-... G 1¼ A 1) 2.4*n A ,34*n+52 XG 18H-... G 1¼ A 1) 2.4*n A ,46*n+72 XG 20L-... XG 20H-... XG 31L-... XG 31H-... G 2 A 1) 3.5*n A ,8*n+125 DN 65 2) 2.95*n A ,22*n+170 XG 40- DN 100/125² ) ³) 4,25*n A ,2*n+550 XG 50- DN 100/125² ) ³) 4,25*n A ,8*n+675 n = počet desek Lmax= Délka tepelného výměníku s maximálním počtem desek 1) Válcový vnější závit podle normy DIN ISO 228/1 2) Příruby PN16, podle normy EN 1092, umístěno proti typu B (B1) ³) Primární strana / Sekundární strana 6 VD.KA.F5.48 Danfoss 03/2010 DEN-SMT/FI
