2 1.0 ÚVOD Tento návod k obsluze popisuje pokyny pro používání a údržbu nůžek na živý plot model MC H600. Řádná funkce a životnost nůžek na živý plot závisí na správném používání a adekvátní údržbě. 1.1 ZÁRUKA Jak vyplývá ze směrnice 99/44/CE, AMA s.p.a. poskytuje pro své nůžky na živý plot záruku v trvání 24 měsíců pro soukromé uživatele (prodej na daňový doklad) a v trvání 12 měsíců pro profesionální uživatele. Záruční lhůta musí být doložena daňovým dokladem. Záruka zahrnuje pouze opravu nebo výměnu zdarma u těch součástí, které budou po pozorném přezkoumání shledány vadnými. Záruka, s vyloučením jakékoli odpovědnosti za přímé nebo nepřímé poškození, je omezena pouze na vady materiálu a zaniká bezprostředně tehdy, jakmile bude zjištěno, že tyto součásti byly demontovány, poškozeny nebo opraveny jinde než u výrobce nebo autorizovaného personálu. Případné vrácené součásti, také v záruční lhůtě, musí být zaslány do Porto Franco. Pozn. Nůžky na živý plot model MC H600 jsou kompatibilní s motorizovanými jednotkami AMA MC280 e MC VŠEOBECNÉ POKYNY Používání těchto nůžek na živý plot se může projevit jako velmi nebezpečné a proto vyžaduje zvláštní opatrnost. Před používáním nůžek si pozorně přečtěte tento návod k obsluze. Je třeba zabránit používání těchto nůžek nezletilými osobami nebo osobami, které nejsou v dobrém fyzickém stavu nebo osobami, které neznají správný způsob použití a které si nepřečetly tento návod k obsluze. Během používání nůžek na živý plot může dojít k zachycení a vymrštění částí větví, prachu nebo odštěpků, proto je nutné, aby se v blízkosti nenacházely další osoby, děti nebo zvířata. 1.3 OCHRANNÝ ODĚV - Během používání může dojít k zachycení a vymrštění částí větví, prachu nebo odštěpků také ve směru uživatele. Proto je nutné nepodceňovat následující předpisy ohledně ochranného oděvu a ochranných prostředků, které jsou uváděny jako povinné. - Nosit vždy pracovní oděv nebo kabát s dlouhými rukávy, dlouhé odolné kalhoty, ponožky a vhodnou vysokou ochrannou obuv. - Nenosit šály, kravaty, řetízky nebo náramky a upravit dlouhé vlasy takovým způsobem, aby se nemohly náhodně dostat do styku s pohyblivými součástmi. - Před používáním nůžek je povinné nasadit si ochranné brýle nebo ochrannou masku podle normy CE, ochranné rukavice, ochranné kryty a ochranu sluchu podle normy CE. Navíc se doporučuje používat ochrannou přilbu. - Nebezpečí poranění rukou! Před prováděním jakéhokoli zásahu na noži nůžek zastavit motor. 1.4 VYBAVENÍ - Nůžky mod. MC H600 jsou dodávány smontované a s příslušnou trubkou. 1.5 POPIS SOUČÁSTÍ (OBR.1) (obr.1) 6 tyč 5 kuželový převod 1 zajišťovací kolík pro regulaci záběru Nepoužívat nůžky v případě únavy, ovlivnění alkoholem nebo léky. Před zahájením práce s nůžkami, za vypnutého motoru, si procvičte ovládání, takovým způsobem, abyste byl(a) schopen(-na) ho v případě nutnosti velmi rychle vypnout. Nepřibližujte se k vnějším rotujícím součástem. 3 nůž 2 držadlo pro regulaci záběru 4 převodová skříňka

3 1.6 VYSVĚTLIVKY K NÁVODU K OBSLUZE Všechny piktogramy umístěné na nůžkách jsou vysvětleny na této stránce (viz bod 1.2, 1.3 a 1.7). Označuje potenciální nebezpečí úrazu a osobních nebo věcných škod. Obr. X - Označuje postupně očíslované obrázky nebo výkresy, které znázorňují součásti nůžek na živý plot a které jsou obsaženy na stránkách tohoto návodu. Foto X - Označuje postupně číslované fotografie, které znázorňují fáze nebo úkony montáže nůžek na živý plot a jsou vložené v rámečku. Tento návod k obsluze je nedílnou součástí dodávky nůžek na živý plot. Uschovejte ho na bezpečném místě a přečtěte si ho pokaždé v případě jakýchkoli pochyb. Prodáte-li použité nůžky na živý plot dalšímu uživateli, předejte mu také tento návod k obsluze. 1.7 VYSVĚTLENÍ SYMBOLŮ 3. Nepoužívat nůžky na živý plot v uzavřených (a nevětraných) prostorech 4. Nepoužívat nůžky na živý plot: - v případě nestabilní rovnováhy (např. v kluzkém terénu po dešti) - za snížené viditelnosti (např. kvůli mlze nebo špatnému osvětlení) - za špatných meteorologických podmínek (např. během deště, za bouřky, silného větru atd.) 5. Pokud se jedná o první práci s nůžkami na živý plot, doporučujeme naučit se zacházet s nůžkami od zkušené osoby. 6. Dlouhodobé používání nůžek může časem způsobit rizika z důvodu zvýšených hodnot hlučnosti a vibrací přenášených na uživatele. Pro zmírnění těchto rizik se doporučuje nepřetržité používání v intervalu max po minimálním intervalu přestávky před znovuobnovením práce. Přerušte práci jakmile pocítíte únavu. 7. Nedovolit používání nůžek na živý plot dětmi a osobami, které po přečtení návodu k obsluze plně nepochopily používání. Majitel / uživatel si musí před prvním použitím nůžek na živý plot přečíst a pochopit tento návod k obsluze Nebezpečí vznícení: benzín je vysoce hořlavý. Nikdy nedoplňovat palivo je-li motor v chodu nebo je-li teplý. Nekouřit a nepřibližovat žádný zdroj tepla do blízkosti paliva. Vdechnutí výfukových kouřů může způsobit smrt. Nespouštět ani nenechat běžet motor uvnitř místnosti nebo v uzavřené budově. Varování před horkým povrchem: kontakt může způsobit popáleniny. Během používání a chvíli po vypnutí motoru, jsou motor a převodová skříňka obzvlášť horké. Nedotýkat se součástí motoru jako je válec, tlumič, opláštění motoru, převodová skřínka dokud motor nezchladne a a nedosáhne pokojové teploty Používat vždy: - ochrannou přilbu - chrániče sluchu - brýle nebo ochranný štít 1.8 BEZPEČNOST UŽIVATELE 1. Před použitím si pozorně přečtěte tento návod k obsluze a ujistěte se, že jste správně pochopili použití nůžek. Vezměte si s sebou tento návod k obsluze na místo, kde budete používat nůžky, aby jste se do něj mohli v případě potřeby kdykoli nahlédnout. 2.0 Montáž Nůžky na živý plot jsou dodávány smontované, je avšak povinné a nutné namontovat připevňovací trubku nůžek. 2. Nepracovat s nůžkami v případě únavy nebo ospalosti, pod vlivem alkoholu nebo léků, které způsobují ospalost nebo ovlivňují psychiku.

4 SPOJENÍ NŮŽEK NA ŽIVÝ PLOT S JEDNOTKOU MOTORU Nůžky na živý plot lze přimontovat jak k jednotce motoru MC280 tak k MC350. (obr.3) POSTUP: MONTÁŽ PŘEVODOVÉ TRUBKY / KUŽELOVÉHO PŘEVODU (obr.2) 3.0 POUŽÍVÁNÍ NŮŽEK NA ŽIVÝ PLOT POUŽÍVÁNÍ NŮŽEK obléknout si ochranný oděv (viz všeobecné pokyny). - vytáhnout čep (1) jednotky motoru a lehce s ním otáčet, aby se dostal do zvednuté polohy. - vložit trubku (2) do spojky (3) motorizované jednotky s ověřením správného spojení hřídele vnitřního převodu (8). - umístit otvor (4) trubky nůžek tak aby odpovídal poloze čepu (1). - otáčet zlehka čepem (1) takovým způsobem, aby se zasunul dovnitř otvoru (4). Zkontrolovat správné spojení mezi šroubem a otvorem. Trubka se nesmí otáčet!! - po kontrole správného spojení mezi těmito dvěma součástmi stisknout zajišťovací kolík (5). - vyšroubovat šrouby (9) e (10) kuželového převodu a vložit trubku (2) a zkontrolovat, zda se černý plastový adaptér nachází uvnitř samotného kuželového převodu. Dbejte na správné vložení trubky a zkontrolujte správné spojení hřídele vnitřního převodu a zda je otvor (12) umístěn v souladu se šroubem (10). - znovu zašroubovat nejprve šroub (10) a zkontrolovat, zda se trubka neotáčí uvnitř kuželového převodu a následně zašroubovat také šroub (9). MONTÁŽ PRODLOUŽENÍ Eventuálně lze instalovat dva typy prodloužení: 70 cm (mod. EXT 070) nebo 130 cm (mod. EXT 130), aby bylo možné stříhat eventuálně velmi vzdálené keře, větve nebo příliš vysoké živé ploty. Pro instalaci tohoto prodloužení, buď 70 nebo 130 cm, obě najednou nelze, protože takové prodloužení by příliš zvýšilo namáhání hřídele ohybem; viz odstavec (spojení nůžek na živý plot s jednotkou motoru), poté pokračovat s instalací požadovaných nůžek. POZOR: Přečtěte si bezpečnostní pokyny pro správné používání nůžek na živý plot - Nůžky na živý plot AMA Garden byly zkonstruovány pro stříhání a prořezávání olistění a malých větví do průměru 5mm. Přestože tyto nůžky zvládnou ustřihnout i větve s větším průměrem, nedoporučuje se to z důvodu zvýšeného rizika poškození a opotřebení nůžek. - Před zprovoznění nástroje prohlédnout místo nasazení, držet nůžky vždy oběma rukama současně a tělem zaujmout dobře vyváženou polohu, dívat se při práci vždy dopředu a dávat pozor na případné nerovnosti terénu, aby nedošlo ke ztrátě rovnováhy. - Výrobce nepřebírá žádnou odpovědnost za věcné škody nebo zranění osob nebo zvířat v případě nesprávné montáže nástroje nebo v případě použití neoriginálních součástí. POZOR! Během používání nůžek na živý plot je třeba nosit vždy rukavice a ochranný oděv. Dojde-li k zaseknutí nůžek, je nutné okamžitě vypnout motor. Ujistit se, že se zastavily všechny pohyblivé součásti a odejmout svíčku předtím než bude provedena kontrola eventuálního poškození nůžek. Nepoužívat nůžky na živý plot se zlomenými, prasklými nebo rozbitými noži. - předem připravte únikovou cestu před padajícími větvemi. - zajistit, aby se v blízkosti práce nezdržovaly osoby nebo zvířata nebo alespoň ve vzdálenosti dvojnásobné délky nůžek za a minimálně 10 m od místa střihu. - Nože musí být v dobrém stavu a všechny součásti musí být správně namontované. - nestříhat napnuté větve, dávat pozor, aby jste nebyli zasaženi jejím zpětným rázem. - před odložením nůžek je třeba vypnout motor.

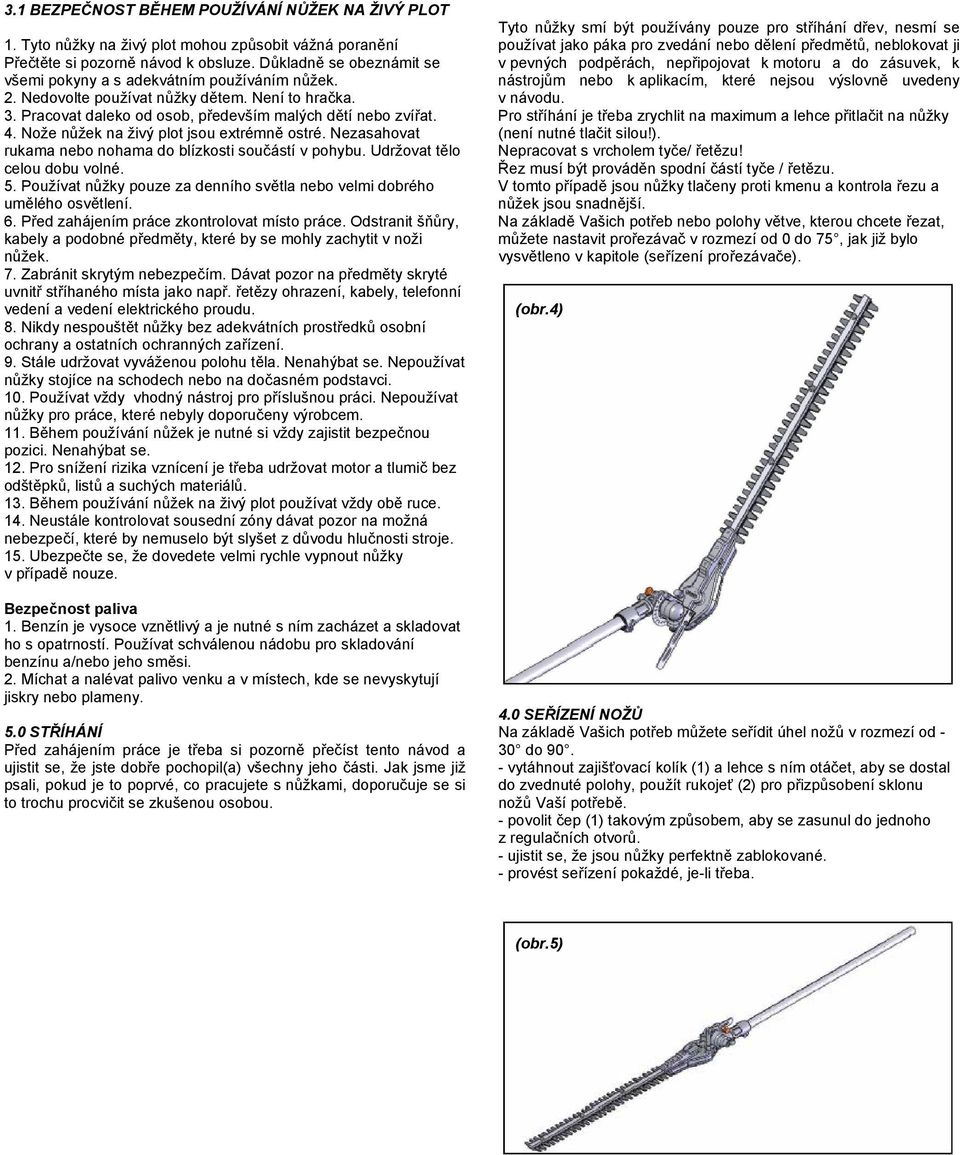

5 3.1 BEZPEČNOST BĚHEM POUŽÍVÁNÍ NŮŽEK NA ŽIVÝ PLOT 1. Tyto nůžky na živý plot mohou způsobit vážná poranění Přečtěte si pozorně návod k obsluze. Důkladně se obeznámit se všemi pokyny a s adekvátním používáním nůžek. 2. Nedovolte používat nůžky dětem. Není to hračka. 3. Pracovat daleko od osob, především malých dětí nebo zvířat. 4. Nože nůžek na živý plot jsou extrémně ostré. Nezasahovat rukama nebo nohama do blízkosti součástí v pohybu. Udržovat tělo celou dobu volné. 5. Používat nůžky pouze za denního světla nebo velmi dobrého umělého osvětlení. 6. Před zahájením práce zkontrolovat místo práce. Odstranit šňůry, kabely a podobné předměty, které by se mohly zachytit v noži nůžek. 7. Zabránit skrytým nebezpečím. Dávat pozor na předměty skryté uvnitř stříhaného místa jako např. řetězy ohrazení, kabely, telefonní vedení a vedení elektrického proudu. 8. Nikdy nespouštět nůžky bez adekvátních prostředků osobní ochrany a ostatních ochranných zařízení. 9. Stále udržovat vyváženou polohu těla. Nenahýbat se. Nepoužívat nůžky stojíce na schodech nebo na dočasném podstavci. 10. Používat vždy vhodný nástroj pro příslušnou práci. Nepoužívat nůžky pro práce, které nebyly doporučeny výrobcem. 11. Během používání nůžek je nutné si vždy zajistit bezpečnou pozici. Nenahýbat se. 12. Pro snížení rizika vznícení je třeba udržovat motor a tlumič bez odštěpků, listů a suchých materiálů. 13. Během používání nůžek na živý plot používat vždy obě ruce. 14. Neustále kontrolovat sousední zóny dávat pozor na možná nebezpečí, které by nemuselo být slyšet z důvodu hlučnosti stroje. 15. Ubezpečte se, že dovedete velmi rychle vypnout nůžky v případě nouze. Bezpečnost paliva 1. Benzín je vysoce vznětlivý a je nutné s ním zacházet a skladovat ho s opatrností. Používat schválenou nádobu pro skladování benzínu a/nebo jeho směsi. 2. Míchat a nalévat palivo venku a v místech, kde se nevyskytují jiskry nebo plameny. 5.0 STŘÍHÁNÍ Před zahájením práce je třeba si pozorně přečíst tento návod a ujistit se, že jste dobře pochopil(a) všechny jeho části. Jak jsme již psali, pokud je to poprvé, co pracujete s nůžkami, doporučuje se si to trochu procvičit se zkušenou osobou. Tyto nůžky smí být používány pouze pro stříhání dřev, nesmí se používat jako páka pro zvedání nebo dělení předmětů, neblokovat ji v pevných podpěrách, nepřipojovat k motoru a do zásuvek, k nástrojům nebo k aplikacím, které nejsou výslovně uvedeny v návodu. Pro stříhání je třeba zrychlit na maximum a lehce přitlačit na nůžky (není nutné tlačit silou!). Nepracovat s vrcholem tyče/ řetězu! Řez musí být prováděn spodní částí tyče / řetězu. V tomto případě jsou nůžky tlačeny proti kmenu a kontrola řezu a nůžek jsou snadnější. Na základě Vašich potřeb nebo polohy větve, kterou chcete řezat, můžete nastavit prořezávač v rozmezí od 0 do 75, jak již bylo vysvětleno v kapitole (seřízení prořezávače). (obr.4) 4.0 SEŘÍZENÍ NOŽŮ Na základě Vašich potřeb můžete seřídit úhel nožů v rozmezí od - 30 do vytáhnout zajišťovací kolík (1) a lehce s ním otáčet, aby se dostal do zvednuté polohy, použít rukojeť (2) pro přizpůsobení sklonu nožů Vaší potřebě. - povolit čep (1) takovým způsobem, aby se zasunul do jednoho z regulačních otvorů. - ujistit se, že jsou nůžky perfektně zablokované. - provést seřízení pokaždé, je-li třeba. (obr.5)

6 (obr.6) - Pro seřízení nožů viz obrázek pro rozlišení šroubů. - Povolit matice. - Zašroubovat jemně šrouby až po hlavu, potom je vyšroubovat. Potáhnout nože lehkou vrstvou oleje. Spustit motor a aktivovat nůžky na maximální rychlost po dobu alespoň jedné minuty. Vypnout motor a když se nože zastaví, dotknout se jich rukou. Nože by měly být vlažné, budou-li na pohmat příliš horké, povolit šrouby o 1/8 otáčky. horní nůž matka vodící tyč spodní nůž podložka matice šroub (obr.7) (obr.8) šrouby 5.0 ÚDRŽBA NŮŽEK POZOR! doporučujeme neotvírat spouštěcí sestavu. Pro opravy kontaktujte autorizované prodejce. POZNÁMKA 1. Nevytahovat startovací šňůru úplně ven. 2. Neuvolňovat startovací šňůru z úplně vytažené polohy. 4.1 UPOZORNĚNÍ PRO SEŘIZOVÁNÍ POZOR: Nedotýkat se nabroušených ostří nožů. Tyto nože jsou extrémně ostré a nebezpečné. Nosit vždy ochranné rukavice a chránit si ruce a prsty před eventuálním poraněním. MAZÁNÍ SKŘÍŇKY PŘEVODŮ Skřínka převodu je vybavena plstěným páskem umístěným v otvoru nože. Během používání nůžek se mazivo v převodové skříňce stává velmi tekutým. Střídající se nože přenáší neustále malé množství tuku mezi styčnými plochami nožů pro zajištění spodního mazání. Není-li převodová skříňka mazána v doporučených intervalech, může dojít k jejímu poškození z důvodu nedostatečného mazání. Poškození převodové skříňky z důvodu neadekvátní údržby není kryté zárukou. - Před spuštěním nůžek na živý plot je nutné zkontrolovat seřízení nožů. Povolené nože vibrují a nemají čistý a klidný řez. POZOR: Příliš úzké nože mohou způsobit přetížení, které může poškodit nůžky.

7 Pozn.: Jsou-li tyto nůžky používány v obzvláště náročných podmínkách jako např. za velmi zvýšených teplot (nad 25 C) nebo v případě obzvláště dlouhodobého používání musí být převodová skříňka a nože mazány každé dvě hodiny. Vyšroubovat příslušnou matku, namazat převodovou skříňku olejem dobré kvality na bázi lithia, a po naplněné správného množství tuku znovu zašroubovat matku. Čištění a seřizování Nůžky na živý plot Garden pracují na maximální výkon, je-li prováděna adekvátní údržba. Dobrá údržba zahrnuje pravidelnou kontrolu všech součástí, zda jsou správně seřízeny a v dobrém stavu. Každý den je nutné odstraňovat z nožů nahromaděnou pryskyřici. Je nutné pravidelně kontrolovat napnutí nožů.
