OPTISONIC 3400 Prospekt
|
|
- Danuše Matějková
- před 4 lety
- Počet zobrazení:
Transkript

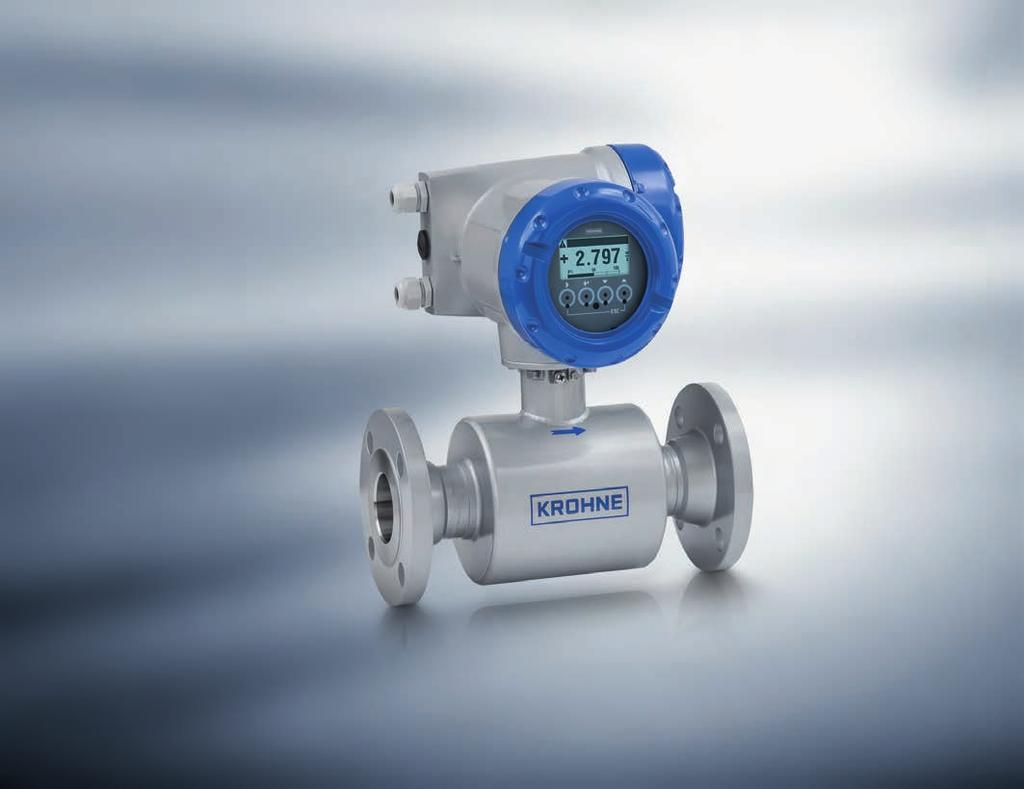

1 Prospekt Robustní ultrazvukový průtokoměr pro dálkové vytápění Určený pro měření tepelné energie Schválený podle Přílohy VI (MI004) Směrnice MID 2014/32/EU Přesné měření průtoku v obou směrech KROHNE 08/ TD R02 en
2 Obsah 1 Vlastnosti výrobku Robustní ultrazvukový průtokoměr pro aplikace při měření tepla Právní metrologie Podrobnosti o snímači průtoku a převodníku Měřicí princip Technické údaje Technické údaje Směrnice MID (měřicí přístroje) - Příloha MI Rozměry a hmotnosti Standardní snímač průtoku Kryt (pouzdro) převodníku Montáž Předpokládané použití Poznámky k montáži Vibrace Požadavky na umístění převodníku Podmínky pro instalaci Doporučené přímé úseky Kolena ve 2 nebo 3 rovinách Odbočka ve tvaru T Kolena Přítok nebo výtok do volného prostoru Umístění čerpadla Regulační armatura Klesající potrubí delší než 5 m /16 ft Izolace Montáž Odchylka rovnoběžnosti přírub Poloha při montáži Elektrické připojení Bezpečnostní pokyny Signální kabel (pouze pro oddělené provedení) Napájecí napětí Vstupy a výstupy, přehled Kombinace vstupů/výstupů (I/O) Popis čísla CG Pevně dané, nemodifikovatelné verze vstupů/výstupů Modifikovatelné verze vstupů/výstupů Formulář pro konfiguraci přístroje Poznámky / TD R02 en
3 Vlastnosti výrobku Robustní ultrazvukový průtokoměr pro aplikace při měření tepla je 3kanálový ultrazvukový průtokoměr pro vestavbu do potrubí určený zejména pro stabilní, velmi přesné a opakovatelné měření homogenních vodivých a nevodivých kapalin. Firma KROHNE je předním světovým dodavatelem ultrazvukových průtokoměrů pro měření kapalin vestavěných do potrubí s největším množstvím prodaných přístrojů tohoto typu na světě, a tedy s největšími provozními zkušenostmi, zejména ve smyslu odolnosti a přesnosti měření. Na základě rozsáhlých znalostí a zkušeností nyní firma KROHNE představuje průtokoměr se schválením typu vhodný pro měření tepla při dálkovém vytápění. 1 Výkonný převodník signálu pro všechny aplikace 2 Robustní snímač bez pohybujících se součástí...je vybaven moderní diagnostikou. Diagnostika zahrnuje rozsáhlou kontrolu vnitřních obvodů a shromažďování informací týkajících se stavu snímače průtoku a důležitých údajů o procesu měření a provozních podmínkách....měří rychlost šíření zvuku. Další unikátní vlastností průtokoměru je možnost měřit rychlost šíření zvuku v jednotlivých akustických kanálech. Takto je například možno získat informace o znečištění potrubí nebo o změnách provozních podmínek. Charakteristika Výkonný převodník signálu pro aplikace při měření tepla Odolná celosvařovaná konstrukce, bez nároků na pravidelnou údržbu Volný průřez měřicí trubice bez překážek a pohybujících se součástí, minimálni tlaková ztráta Přesné spojité obousměrné měření průtoku ve třech kanálech Měření není ovlivněno tvorbou kotelního kamene Kompaktní rozměry, snadná instalace a uvedení do provozu 08/ TD R02 en 3
4 1 Vlastnosti výrobku 1.2 Právní metrologie Díky konstrukci se 3 rovnoběžnými akustickými kanály je průtokoměr firmy KROHNE vždy zárukou vynikajícího výkonu a spolehlivých výsledků měření Pro měření tepelné energie MI-004 je schválen ve Třídách 1, 2 a 3 nejnovějšího vydání Směrnice pro měřicí přístroje (MID) 2014/32/EU, Přílohy VI MI-004, což je důkazem našich rozsáhlých zkušeností v oblasti fakturačního měření v rozmanitých průmyslových aplikacích Měření tepla se skládá ze 3 základních částí: snímačů teploty, průtokoměru a matematického členu. Spotřeba tepla je regulována raději průtokem než teplotou. Proto je při malé spotřebě energie kritickým činitelem měření minimálního průtoku. Měření ultrazvukovým průtokoměrem začíná prakticky od nuly, podle MI-004 je schválen začátek měření od 0,1 m/s. 4 08/ TD R02 en

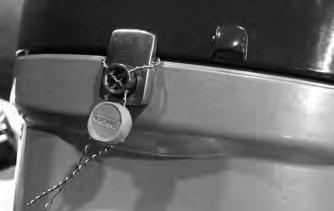

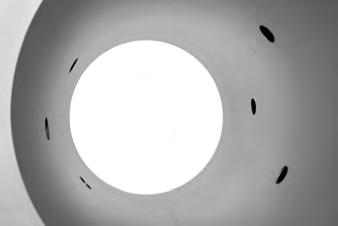

5 Vlastnosti výrobku Podrobnosti o snímači průtoku a převodníku Oblíbený průtokoměr projektantů - Celosvařovaná konstrukce snímače - Patentovaná technologie výroby senzorů - Žádné pohybující se části - Volný průřez měřicí trubice bez překážek - Neobsahuje žádné doplňkové součásti Právní metrologie Průtokoměry pro kapaliny sověřením podle Směrnice MID MI-004 (a harmonizovaných norem CEN EN1434, OIML R74) jsou chráněny proti neoprávněné manipulaci. Uověřených průtokoměrů je převodník zaplombován a software je speciálně upraven tak, že jsou příslušné položky a parametry menu zablokovány 08/ TD R02 en 5
6 1 Vlastnosti výrobku 1.4 Měřicí princip Podobně jako u kánoe, jedoucí napříč přes řeku, jsou akustické signály vysílány a přijímány v potrubí po šikmé měřicí dráze. Zvukové vlnění procházející ve směru proudění měřeného média urazí stanovenou dráhu rychleji než vlnění procházející proti proudu. Rozdíl mezi dobami průchodu je přímo úměrný střední rychlosti proudění měřeného média. Obrázek 1-1: Měřicí princip 1 Vysílač A 2 Vysílač B 3 Rychlost proudění 4 Úhel dopadu 5 Rychlost šíření zvuku v kapalině 6 Délka kanálu 7 Vnitřní průměr 6 08/ TD R02 en
7 Technické údaje Technické údaje Následující údaje platí pro standardní aplikace. Jestliže potřebujete další podrobnosti týkající se Vaší speciální aplikace, kontaktujte, prosím, nejbližší pobočku naší firmy. Další dokumentaci (certifikáty, výpočtové programy, software,...) a kompletní dokumentaci k přístroji je možno zdarma stáhnout z internetových stránek (Downloadcenter). Měřicí komplet Měřicí princip Rozsah aplikací Měřená hodnota Primární měřená hodnota Sekundární měřené hodnoty Měření doby průchodu ultrazvukového signálu Měření průtoku horké vody Doba průchodu ultrazvukového signálu Objemový průtok, hmotnostní průtok, rychlost proudění, směr proudění, rychlost šíření ultrazvuku, zesílení, odstup signálu od šumu, spolehlivost měření průtoku, celkový objem nebo hmotnost Provedení Vlastnosti Modulární konstrukce Kompaktní provedení 3 paralelní akustické kanály, celosvařované senzory Měřicí komplet se skládá ze snímače průtoku a převodníku signálu. Oddělené provedení OPTISONIC 3000 F s převodníkem UFC 400 Jmenovitá světlost DN / " Měřicí rozsah Převodník signálu Vstupy / výstupy Počítadlo Verifikace a vnitřní diagnostika 0, m/s / 0, fts podrobnosti viz Směrnice MID (měřicí přístroje) - Příloha MI-004 na straně 18 Proudový (vč. HART ), pulzní, frekvenční a/nebo stavový výstup, mezní spínač a/nebo řídicí vstup (závisí na variantě vstupů/výstupů) vnitřní počítadla s max. 8 číslicemi (např. pro načítání objemu a/nebo hmotnosti)) Integrovaná verifikace, diagnostické funkce: pro průtokoměr, aplikaci a měřené hodnoty, konfigurace přístroje atd. 08/ TD R02 en 7
8 2 Technické údaje Displej a uživatelské rozhraní Grafický displej Ovládací prvky Dálkové ovládání Zobrazené funkce Ovládací menu Jazyk pro zobrazení textů (jako jazyková sada) Měřicí funkce LC displej, bíle podsvětlený Velikost: 128x64 bodů Odpovídá rozněrům 59x31 mm = 2,32"x1,22" Displejem lze otáčet v krocích po mechanická tlačítka pro ovládání převodníku signálu bez otevírání jeho krytu PACTware TM, včetně ovladače Device Type Manager (DTM) Ruční komunikátor HART (Emerson), AMS (Emerson), PDM (Siemens) Programování parametrů na 2 stránkách měřených hodnot, 1 stavová stránka, 1 grafická stránka (měřené hodnoty a grafické zobrazení jsou programovatelné dle potřeby) Standard: angličtina, němčina, francouzština, holandština Pro Rusko: angličtina, němčina, ruština Diagnostické funkce Normy: VDI/NAMUR NE 107 Přesnost měření Referenční podmínky Médium Teplota Tlak Přímý úsek před přístrojem Maximální chyba měření Jednotky: metrické, britské a americké jednotky lze libovolně vybírat ze seznamů pro objemový/ hmotnostní průtok a celkové množství, rychlost proudění, teplotu Měřené hodnoty: objemový průtok, hmotnostní průtok, rychlost proudění, směr proudění, rychlost šíření ultrazvuku, zesílení, odstup signálu od šumu, diagnostická hodnota Stavová hlášení: mohou být zobrazena prostřednictvím displeje, proudového a/nebo stavového výstupu Diagnostika snímače: rychlost zvuku, rychlost proudění, zesílení, odstup signálu od šumu v každém kanálu Diagnostika procesu měření: prázdné potrubí, integrita signálu, kabely, podmínky proudění Diagnostika převodníku signálu: sledování datové sběrnice, připojení vstupů/výstupů, teploty elektroniky, integrity dat a parametrů Voda +20 C / +68 F 1 bar / 14,5 psi 10 DN Třída 1 ± 1% (1 + 0,01 q p / q) = s limitem 3,5% Třída 2 ± 2% (2 + 0,02 q p / q) = s limitem 5% Třída 3 ± 3% (3 + 0,03 q p / q) = s limitem 5% Kalibrace / ověření Standard Kalibrace metodou přímého srovnávání objemů ve 3 bodech Na přání Ověření podle Směrnice pro měřicí přístroje (MID), Příloha VI (MI-004) 8 08/ TD R02 en
9 Technické údaje 2 MID MI-004 (Směrnice pro měřicí přístroje 2014/32/EU) Třída prostředí ES certifikát přezkoušení typu podle Přílohy VI Směrnice MID (MI-004) Průměr: DN Minimální přímý úsek před přístrojem: 10 DN Minimální přímý úsek za přístrojem: 3 DN Měření v obou směrech (vpřed a vzad) Orientace: vodorovně, svisle Poměr: až 100 Maximální provozní tlak: 40 bar psi při 20 C - 68 F / 32 bar - 460psi při 180 C F podrobnosti viz Směrnice MID (měřicí přístroje) - Příloha MI-004 na straně 18 Elektromagnetická: E2 Mechanická: M1 Provozní podmínky Teplota Provozní teplota Kompaktní provedení: C / F Oddělené provedení: C / F Příruby z konstrukční oceli, minimální provozní teplota podle (ČSN) EN 1092: -10 C / +14 F; ASME: -29 C / -20 F Teplota prostředí C / F Chraňte elektroniku před sálavým teplem Chraňte převodník signálu před vnějšími zdroji tepla, např. před přímým slunečním zářením, protože při provozu za vyšších teplot klesá životnost všech elektronických součástek. Teplota při skladování C / F Tlak Atmosférický Příruby podle EN DN25 80: PN 40 DN : PN 16 DN : PN 10 ASME B ": 150 lb RF 1 80": 300 lb RF Vlastnosti měřeného média Měřitelná média Kapaliny, voda, teplá nebo studená Přípustný obsah plynu 2% (objemová) Přípustný obsah pevných částic 5% (objemových) 08/ TD R02 en 9
10 2 Technické údaje Podmínky pro instalaci Montáž Další podrobnosti viz Montáž na straně 23. Přímý úsek před přístrojem Přímý úsek za přístrojem Minimálně 10 DN Minimálně 3 DN Rozměry a hmotnosti Další podrobnosti viz Rozměry a hmotnosti na straně 20. Materiálové provedení Snímač Příruby (ve styku s měřeným médiem) Měřicí trubice (ve styku s měřeným médiem) Kryt snímače Vysílač DN / 1"...80": konstrukční ocel Na přání: korozivzdorná ocel (AISI 316(L)) DN / 1"...80": konstrukční ocel Na přání: korozivzdorná ocel (AISI 316(L)) DN / 1"...12": konstrukční ocel Na přání: korozivzdorná ocel (AISI 316(L)) Senzory (ve styku s médiem) Korozivzdorná ocel (AISI 316L) Držáky senzorů vč. krytů DN / 14"...80"; korozivzdorná ocel (AISI 316L) Ochranné trubky kabelů Korozivzdorná ocel (AISI 316L) Skřínka se svorkami a podpěrou ("krkem") (jen oddělené provedení) Nátěr (snímač průtoku) Převodník signálu Kryt Nátěr Standard: hliníkový odlitek; polyuretanový nátěr Na přání: korozivzdorná ocel 316 (1.4408) Standard: polyuretan Provedení C a F: hliníkový odlitek Na přání: korozivzdorná ocel 316 (1.4408) Standard: polyuretan 10 08/ TD R02 en
11 Technické údaje 2 Elektrické připojení Popis použitých zkratek: Q=xxx Q = xxx; I max = maximální proud; Ui n = xxx; U int = vnitřní napájení; U ext = vnější napájení; U int, max = maximální vnitřní napájení Základní údaje Elektrické připojení musí být provedeno v souladu se směrnicí VDE 0100 "Předpisy pro elektrické instalace s napájením do 1000 V" nebo s příslušným národním ekvivalentem (ČSN ed.2). Napájecí napětí Příkon Signální kabel (jen oddělené provedení) Závity pro vývodky Standard: Vstř (-15% / +10%), 50/60 Hz Ustř: 22 VA MR06 (stíněný 6žilový koaxiální kabel): 10,6 mm / 0,4" 5 m / 16 ft Na přání: m / ft Standard: M20 x 1,5 ( mm) Na přání: ½" NPT, PF ½ Vstupy a výstupy Základní údaje Popis použitých zkratek Všechny výstupy jsou galvanicky odděleny od sebe navzájem a od všech ostatních obvodů. Všechny provozní parametry a výstupní hodnoty jsou programovatelné. U ext = vnější napájení; R L = zátěž + odpor; U 0 = napětí na svorkách; I nom = jmenovitý proud Bezpečné maximální hodnoty (Ex i): U i = max. vstupní napětí; I i = max. vstupní proud; P i = max. vstupní příkon; C i = max. vstupní kapacita; L i = max. vstupní indukčnost 08/ TD R02 en 11
12 2 Technické údaje Proudový výstup Hodnoty na výstupu Objemový průtok, hmotnostní průtok, rychlost proudění, rychlost zvuku, zesílení, odstup signálu od šumu, diagnost. hodnota (rychlost proudění, rychlost zvuku, zesílení, odstup signálu od šumu), NAMUR NE107, komunikace HART Teplotní koeficient Obvykle ±30 ppm/k Nastavení Bez komunikace HART Provozní údaje Aktivní Pasivní Q = 0%: 0 20 ma; Q = 100%: ma Signalizace chyb: 3 22 ma S komunikací HART Q = 0%: 4 20 ma; Q = 100%: ma Signalizace chyb: 3 22 ma Q = 100%: ma Signalizace chyb: 3 22 ma Základní vstupy/výstupy U int, nom =24Vss I 22 ma R L 1kΩ U ext 32 Vss I 22 ma U 0 1,8 V R L, max = (U ext - U 0 )/ I max Modulární vstupy/výstupy 12 08/ TD R02 en
13 Technické údaje 2 HART Popis Protokol HART pro aktivní nebo pasivní proudový výstup Verze HART : V7 Univerzální parametry HART : zcela integrovány Zátěž 250 Ω v místě připojení převodníku HART : Pozor na maximální zátěž pro proudový výstup! Multidrop Ovladače zařízení Pulzní nebo frekvenční výstup Hodnoty na výstupu Funkce Počet pulzů / frekvence Nastavení Ano, proudový výstup = 10%, např. 4 ma Adresy Multidrop jsou nastavitelné na v menu DD pro FC 375/475, AMS, PDM, DTM pro FDT Objemový průtok, hmotnostní průtok Pulzní / frekvenční výstup je nastaven ve výrobě na základě objednávky, nastavení nelze změnit. 0, pulzů/s nebo Hz Pro Q = 100%: 0, pulzů za sekundu nebo pulzy na jednotku objemu Šířka pulzu: programovatelná jako automatická, symetrická nebo pevná (0, ms) Provozní údaje Základní Modulární vstupy/výstupy vstupy/výstupy Aktivní - U nom = 24 Vss f max nastavená v ovládacím menu na: f max 100 Hz: I 20 ma R L, max = 47 kω rozepnutý: I 0,05 ma sepnutý: U 0,nom = 24 V pro I = 20 ma f max nastavená v ovládacím menu na: 100 Hz < f max 10 khz: I 20 ma R L 10 kω pro f 1 khz R L 1 kω pro f 10 khz rozepnutý: I 0,05 ma sepnutý: U 0,nom = 22,5 V pro I = 1 ma U 0,nom = 21,5 V pro I=10mA U 0,nom = 19 V pro I = 20 ma 08/ TD R02 en 13
14 2 Technické údaje Pasivní U ext 32 Vss - f max nastavená v ovládacím menu na: f max 100 Hz: I 100 ma R L, max = 47 kω R L, max = (U ext - U 0 )/ I max rozepnutý: I 0,05 ma pro U ext =32Vss sepnutý: U 0, max = 0,2 V pro I 10 ma U 0, max = 2 V pro I 100 ma f max nastavená v ovládacím menu na: 100 Hz < f max 10 khz: I 20 ma R L 10 kω pro f 1 khz R L 1 kω pro f 10 khz R L, max = (U ext - U 0 )/ I max rozepnutý: I 0,05 ma pro U ext =32Vss sepnutý: U 0, max = 1,5 V pro I 1mA U 0, max = 2,5 V pro I 10 ma U 0, max = 5,0 V pro I 20 ma NAMUR - Pasivní podle EN rozepnutý: I nom = 0,6 ma sepnutý: I nom =3,8mA 14 08/ TD R02 en
15 Technické údaje 2 Stavový výstup / mezní spínač Funkce a nastavení Nastavitelný na automatický přechod mezi měřicími rozsahy, zobrazení směru proudění, přetečení počítadla, signalizaci chyb, mezní spínač Ovládání ventilu, je-li aktivována funkce dávkování Provozní údaje Základní vstupy/výstupy Modulární vstupy/výstupy Aktivní - U int =24Vss I 20 ma R L, max = 47 kω rozepnutý: I 0,05 ma sepnutý: U 0, nom = 24 V pro I = 20 ma Pasivní U ext 32 Vss I 100 ma R L, max =47kΩ R L, max = (U ext - U 0 )/ I max U ext =32Vss I 100 ma R L, max =47kΩ R L, max = (U ext - U 0 )/ I max rozepnutý: I 0,05 ma pro U ext =32Vss sepnutý: U 0, max = 0,2 V pro I 10 ma U 0, max = 2 V pro I 100 ma rozepnutý: I 0,05 ma pro U ext =32Vss sepnutý: U 0, max = 0,2 V pro I 10 ma U 0, max = 2 V pro I 100 ma NAMUR - Pasivní podle EN rozepnutý: I nom =0,6mA sepnutý: I nom =3,8mA 08/ TD R02 en 15
16 2 Technické údaje Řídicí vstup Funkce Provozní údaje Zachování hodnot na výstupech (např. při čištění), nastavení hodnot na výstupech na "nulu", nulování počítadel, zastavení počítadel, vymazání chyb, změna rozsahu, kalibrace nuly. Spuštění dávky, je-li aktivována funkce dávkování Základní vstupy/výstupy Modulární vstupy/výstupy Aktivní - U int =24Vss Svorky rozpojeny: U 0, nom =22V Svorky propojeny: I nom =4mA Kontakt sepnutý (On): U 0 12 V při I nom =1,9mA Kontakt rozepnutý (Off): U 0 10 V při I nom =1,9mA Pasivní U ext 32 Vss I max = 6,5 ma pro U ext 24 Vss I max = 8,2 ma pro U ext 32 Vss Kontakt sepnutý (On): U 0 8 V při I nom =2,8mA U ext 32 Vss I max = 9,5 ma pro U ext 24 V I max = 9,5 ma pro U ext 32 V Kontakt sepnutý (On): U 0 3V při I nom =1,9mA Kontakt rozepnutý (Off): U 0 2,5 V při I nom =0,4mA Kontakt rozepnutý (Off): U 0 2,5 V při I nom =1,9mA NAMUR - Aktivní podle EN Kontakt rozepnutý: U 0, nom =8,7V Kontakt sepnutý (On): I nom =7,8mA Kontakt rozepnutý (off): U 0, nom = 6,3 V při I nom =1,9mA Identifikace rozpojených svorek: U 0 8,1 V při I 0,1 ma Identifikace zkratovaných svorek: U 0 1,2 V při I 6,7 ma 16 08/ TD R02 en
17 Technické údaje 2 Schválení a certifikáty CE Tento přístroj splňuje zákonné požadavky směrnic EU. Výrobce potvrzuje zdárné provedení zkoušek umístěním značky CE na výrobku. NAMUR NE 21, 43, 53, 80, 107 Směrnice MID (měřicí přístroje) Další schválení a normy Normální prostředí (bez Ex) Prostředí s nebezpečím výbuchu Ex zóna 1-2 ATEX NEPSI Krytí podle IEC 529 / ČSN EN Podrobné informace o směrnicích EU, normách a schváleních pro přístroje - viz příslušné Prohlášení o shodě (CE declaration) na internetových stránkách výrobce. Směrnice 2014/32/EU, Příloha VI (MI-004) Standard Další podrobnosti viz příslušná dokumentace pro provedení Ex. V souladu s evropskou Směrnicí 2014/34/EU (ATEX 100a) Číslo schválení: KIWA 15ATEX0007 X Číslo schválení: GYJ X - 12X - 13X Převodník signálu Kompaktní provedení (C): IP66/67 (NEMA 4X/6) Oddělené provedení (F): IP66/67 (NEMA 4X/6) Všechny snímače IP67 (NEMA 6) Odolnost vůči otřesům IEC Odolnost vůči vibracím 30 g, 18 ms IEC ; 1 g do 2000 Hz IEC 60721; 10 g 08/ TD R02 en 17
18 2 Technické údaje 2.2 Směrnice MID (měřicí přístroje) - Příloha MI-004 Všechny průtokoměry pro měření horké vody, například při měření množství tepla, které budou vevropě používány pro fakturační účely, musejí být certifikovány podle Směrnice pro měřicí přístroje (Measuring Instruments Directive - MID) 2014/32/EU. Příloha VI (MI-004) Směrnice MID platí pro průtokoměry na kapaliny, které jsou určeny k měření objemu teplé vody v obytných zónách, obchodní sféře a průmyslu. ES Certifikát přezkoušení typu je platný ve všech zemích Evropské unie. Pro průtokoměr byl vystaven ES certifikát přezkoušení typu a může být ověřen podle Přílohy VI Směrnice MID (MI-004) pro průtokoměry na kapaliny s jmenovitou světlostí DN25...DN2000 / 1"...80". Posouzení shody se pro průtokoměr provádí podle Modulu B (Přezkoušení typu) a Modulu D (Zajištění kvality procesu výroby). Pro třídy přesnosti 1, 2 a 3: Rozsah průtoku, Q i a Q p musí být definovány následovně: Poměr Q p / Q i 10 Minimální hodnota průtoku: Q p 0,1 x Q p (max) Q s = rozsah průtoku Q p = maximální průtok Q i = minimální průtok Obrázek 2-1: Význam jednotlivých hodnot Q ve vztahu k požadavkům Směrnice MID X: Průtok Y [%]: Maximální chyba měření 18 08/ TD R02 en
19 Technické údaje 2 Parametry průtoků certifikovaných podle MI-004; platí pro třídy přesnosti 1, 2 & 3 DN Jmen. světlost Maximální jmenovitý tlak Celková délka [mm] Průtok [m 3 /h] Min. Max. Q s Q p Q i 25 PN (27) 18 0,18 32 PN (44) 29 0,29 40 PN (68) 45 0,45 50 PN (106) 71 0,71 65 PN ,2 80 PN (270) 180 1,8 100 PN40 * (430) 280 2,8 125 PN40 * ,4 150 PN40 * ,3 200 PN40 * ,3 250 PN40 * ,5 300 PN40 * ,0 350 PN40 * ,0 400 PN40 * ,0 450 PN40 * ,5 500 PN40 * ,0 600 PN40 * PN40 * PN40 * PN40 * PN40 * PN40 * PN40 * PN40 * PN40 * PN40 * * maximální tlak 40 bar psi při 20 C - 68 F / 32 bar psi při 180 C F Hodnoty Q s v závorkách platí pouze pro třídy přesnosti 2 & 3 08/ TD R02 en 19
20 2 Technické údaje 2.3 Rozměry a hmotnosti Oddělené provedení a = 88 mm / 3,5" b = 139 mm / 5,5" 1 c = 106 mm / 4,2" Celková výška = H + a 2 Kompaktní provedení a = 155 mm / 6,1" b = 230 mm / 9,1" 1 c = 260 mm / 10,2" Celková výška = H + a 2 1 Uvedená hodnota se může lišit v závislosti na použitých kabelových vývodkách. 2 Hodnota závisí na provedení 20 08/ TD R02 en
21 Technické údaje Standardní snímač průtoku Následující rozměry platí pro v kompaktním i odděleném provedení. (ČSN) EN1092-1; Standardní provedení - PN40 Jmenovitá světlost Rozměry [mm] CS = konstrukční ocel / SS = korozivzdorná ocel / Di = vnitřní průměr Hmotnost cca [kg] DN L H W Di CS Di SS CS SS Jiné jmenovité tlaky jako PN25, PN16, PN10 nebo ASME 150, 300 lb jsou rovněž schváleny podle MI-004. Rozměry a hmotnosti jsou k dispozici na požádání. Stavební délky větších světlostí jsou k dispozici na požádání. 08/ TD R02 en 21
22 2 Technické údaje Kryt (pouzdro) převodníku 1 Kryt převodníku v kompaktním provedení (C) 2 Oddělené provedení pro montáž na konzolu (F) Rozměry a hmotnosti v mm a kg Provedení Rozměry [mm] Hmotnost [kg] a b c d e g h C ,2 F , ,7 Rozměry a hmotnosti v inches a lb Provedení Rozměry [inch] Hmotnost [lb] a b c d e g h C 7,75 4,75 6,10 10,20 5, ,30 F 7,75 4,75 6, ,60 10,90 12, / TD R02 en
23 Montáž Předpokládané použití Průtokoměr MI-004 je určen výhradně k obousměrnému měření vodivé a/nebo nevodivé vody v systémech dálkového vytápění. Přístroj není vhodný pro měření kapalin obsahujících větší množství plynu, pevných částic nebo 2 skupenství, protože v těchto případech je narušeno šíření akustického signálu. Ultrazvukový průtokoměr MI-004 slouží ke spojitému měření okamžitého objemového průtoku, hmotnostního průtoku, rychlosti proudění, rychlosti šíření ultrazvuku, zesílení, odstupu signálu od šumu, celkového množství a diagnostických hodnot. 3.2 Poznámky k montáži 3.3 Vibrace Uživatel nese plnou odpovědnost za přiměřené použití přístroje a za korozní odolnost použitých materiálů vůči měřenému médiu. Výrobce neručí za škody vyplývající z nevhodného použití nebo z použití k jiným než stanoveným účelům. Pečlivě zkontrolujte dodané zboží, zda nenese známky poškození nebo špatného zacházení. Případné poškození oznamte přepravci a nejbližší pobočce výrobce. Zkontrolujte dodací (balicí) list, zda jste obdrželi kompletní dodávku dle vaší objednávky. Zkontrolujte údaje na štítku přístroje, zda jsou v souladu s vaší objednávkou. Zkontrolujte zejména hodnotu napájecího napětí. Obrázek 3-1: Na přístroj nesmí působit vibrace Pokud v potrubí dochází k vibracím, použijte oddělené provedení. 08/ TD R02 en 23
24 3 Montáž 3.4 Požadavky na umístění převodníku Kolem bočních stěn a zadní strany převodníku by měl být ponechán volný prostor cm / 3,9 7,9" umožňující volné proudění vzduchu. Chraňte převodník před přímým slunečním zářením, v případě potřeby použijte stínicí kryt. Pro převodníky umístěné v rozvaděčích je nutno zajistit odpovídající chlazení, např. ventilátorem nebo výměníkem tepla. Na převodník nesmí působit silné vibrace. 3.5 Podmínky pro instalaci Doporučené přímé úseky Obrázek 3-2: Doporučené přímé úseky před a za přístrojem 1 Viz kapitola "Kolena ve 2 nebo 3 rovinách". 2 3 DN Kolena ve 2 nebo 3 rovinách Obrázek 3-3: Přímý úsek před přístrojem, pokud jsou před ním kolena ve 2 nebo 3 rovinách Přímý úsek před přístrojem: při použití kolen ve 2 rovinách: 10 DN; při použití kolen ve 3 rovinách: 15 DN 24 08/ TD R02 en
25 Montáž Odbočka ve tvaru T Kolena Obrázek 3-4: Vzdálenost za odbočkou ve tvaru T 1 10 DN Obrázek 3-5: Umístění v potrubích s koleny Obrázek 3-6: Umístění v potrubích s koleny 08/ TD R02 en 25
26 3 Montáž Přítok nebo výtok do volného prostoru Obrázek 3-7: Výtok do volného prostoru Umístěte průtokoměr do nižšího úseku potrubí, aby bylo potrubí v místě měření zcela zaplněno Umístění čerpadla Nikdy nemontujte průtokoměr do sání čerpadla, může zde docházet ke kavitaci nebo vylučování plynů. Obrázek 3-8: Umístění čerpadla 1 15 DN Regulační armatura Obrázek 3-9: Umístění před regulační armaturou 1 20 DN 26 08/ TD R02 en
27 Montáž Klesající potrubí delší než 5 m /16 ft Umístěte za průtokoměrem odvzdušňovací kohout, který zabrání vytvoření podtlaku. Podtlak sice nepoškodí průtokoměr, může se však při něm vyloučit z měřené kapaliny plyn, který pak ovlivní výsledky měření Izolace Obrázek 3-10: Klesající potrubí delší než 5 m /16 ft 1 5 m / 16 ft 2 Umístění odvzdušňovacího kohoutu Obrázek 3-11: Izolace 1 Skřínka se svorkami 2 Část, kterou je možno izolovat Je možno izolovat celý snímač kromě skřínky se svorkami (provedení Ex: maximální teplota viz doplněk návodu pro nebezpečné prostory) Pro přístroje používané v nebezpečných prostorech platí jiné rozsahy teplot a další bezpečnostní opatření. Podrobnosti viz příslušná dokumentace pro provedení Ex. 08/ TD R02 en 27
28 3 Montáž Montáž Odchylka rovnoběžnosti přírub Max. přípustná odchylka vzájemné rovnoběžnosti těsnicích lišt přírub: M max 0,5 stupně, podle ASME B16.5 Individual flanges. Viz příloha 12; Flange face alignment of the General Piping Requirements DEP GEN Obrázek 3-12: Odchylka rovnoběžnosti přírub 1 M max Poloha při montáži Obrázek 3-13: Montáž ve vodorovné a svislé poloze 28 08/ TD R02 en
29 Elektrické připojení Bezpečnostní pokyny Veškeré práce na elektrickém připojení mohou být prováděny pouze při vypnutém napájení. Věnujte pozornost údajům o napájecím napětí na štítku přístroje! Dodržujte národní předpisy pro elektrické instalace! Pro přístroje určené do prostředí s nebezpečím výbuchu platí doplňkové bezpečnostní pokyny; prostudujte laskavě speciální dokumentaci označenou Ex. Bezpodmínečně dodržujte místní předpisy týkající se bezpečnosti a ochrany zdraví. Veškeré práce s elektrickými součástmi měřicích přístrojů mohou provádět pouze pracovníci s patřičnou kvalifikací. Zkontrolujte údaje na štítku přístroje, zda jsou v souladu s vaší objednávkou. Zkontrolujte zejména hodnotu napájecího napětí. 4.2 Signální kabel (pouze pro oddělené provedení) Snímač průtoku je s převodníkem propojen pomocí jednoho signálního kabelu se (označenými) vnitřními koaxiálními kabely sloužícími pro připojení jednoho nebo dvou akustických kanálů. Obrázek 4-1: Konstrukce odděleného provedení (pro montáž na konzolu) 1 Převodník signálu 2 Otevřená svorkovnice 3 Nástroj pro uvolnění konektorů 4 Značení na kabelu 5 Zasuňte kabel do svorkovnice Připojte kabel ke konektoru se stejným číselným označením. 08/ TD R02 en 29
30 4 Elektrické připojení 4.3 Napájecí napětí Tento přístroj je určen k trvalému připojení k napájecímu napětí. Je nutné (např. kvůli servisu) umístit v blízkosti přístroje vypínač nebo jistič, aby bylo možno přístroj odpojit od napájení. Toto zařízení musí být pro obsluhu snadno přístupné a označené jako odpojovací zařízení pro daný přístroj. Je nutno použít vypínač nebo jistič a vedení vhodné pro danou aplikaci a splňující příslušné národní (bezpečnostní) předpisy platné pro místo montáže (např. ČSN EN / -3) Pro přístroje určené do prostředí s nebezpečím výbuchu platí doplňkové bezpečnostní pokyny; prostudujte laskavě dokumentaci označenou Ex. Svorky napájení ve svorkovnici přístroje jsou opatřeny ochrannými víčky, která brání náhodnému kontaktu Vstř (-15% / +10%), 22 VA 2 24 Vss (-55% / +30%) 12 W 3 24 Vstř/ss (Ustř: -15% / +10%; Uss: -25% / +30%), 22 VA nebo 12 W Přístroj musí být řádně uzemněn v souladu s příslušnými předpisy z důvodu ochrany osob před úrazem elektrickým proudem Vstř (pásmo tolerance: -15% / +10%) Věnujte pozornost údajům o napájecím napětí a frekvenci ( Hz) na štítku přístroje. Ochranný zemnicí vodič PE napájecího zdroje musí být propojen se samostatnou svorkou ve tvaru U ve svorkovnici převodníku signálu 240 Vstř+5% je součástí pásma tolerance / TD R02 en
31 Elektrické připojení Vstupy a výstupy, přehled Kombinace vstupů/výstupů (I/O) Tento převodník signálu se dodává s různými kombinacemi vstupů/výstupů. Základní provedení Má 1 proudový výstup, 1 pulzní výstup a 2 stavové výstupy / mezní spínače. Pulzní výstup je možno nastavit jako stavový výstup / mezní spínač a jeden ze stavových výstupů jako řídicí vstup. Modulární verze V závislosti na aplikaci může být přístroj vybaven různými moduly vstupů/výstupů. Provedení Ex Pro prostory s nebezpečím výbuchu mohou být přístroje s verzí krytu C nebo F se všemi variantami vstupů/výstupů dodány se svorkovnicí v provedení Ex d (pevný závěr) nebo Ex e (zajištěné provedení). Pokyny pro připojení a provoz přístrojů v provedení Ex najdete v samostatné dokumentaci Popis čísla CG Popis zkratek a identifikátorů CG pro dodávané volitelné moduly na svorkách A a B Zkratka Identifikátor pro číslo CG Popis I a A Aktivní proudový výstup I p B Pasivní proudový výstup P a / S a C Aktivní pulzní výstup, frekvenční výstup, stavový výstup nebo mezní spínač (programovatelné) P p / S p E Pasivní pulzní výstup, frekvenční výstup, stavový výstup nebo mezní spínač (programovatelné) C a G Aktivní řídicí vstup C p K Pasivní řídicí vstup - 8 Žádný doplňkový modul není použit - 0 Žádný další modul není možný 08/ TD R02 en 31
32 4 Elektrické připojení Pevně dané, nemodifikovatelné verze vstupů/výstupů Převodník signálu se dodává s různými kombinacemi vstupů/výstupů. Šedé obdélníčky v tabulce označují nepřiřazené nebo nepoužité svorky. V tabulce jsou uvedeny pouze tři poslední číslice čísla CG. Č. CG Svorky A+ A A- B B- C C- D D- Základní vstupy/výstupy (Basic I/O) (Standard) I p + HART pasivní 1 S p / C p pasivní 2 S p pasivní P p / S p pasivní 2 I a + HART aktivní 1 1 Funkce se změní změnou zapojení 2 Programovatelné Modifikovatelné verze vstupů/výstupů Převodník signálu se dodává s různými kombinacemi vstupů/výstupů. Šedé obdélníčky v tabulce označují nepřiřazené nebo nepoužité svorky. V tabulce jsou uvedeny pouze tři poslední číslice čísla CG. Term. = (připojovací) svorka Č. CG Svorky A+ A A- B B- C C- D D- Modulární vstupy/výstupy (I/O) (na přání) 4 max. 2 volitelné moduly pro svorky A + B Ia + HART aktivní P a / S a aktivní 1 8 max. 2 volitelné moduly pro svorky A + B Ip + HART pasivní P a / S a aktivní 1 1 programovatelné 32 08/ TD R02 en
33 5 Vyplňte prosím tento dotazník a zašlete naší nejbližší pobočce em nebo faxem. Pokud možno přiložte nákres místa montáže včetně rozměrů. 5.1 Formulář pro konfiguraci přístroje Informace o zákazníkovi: Datum: Odesílatel: Společnost: Adresa: Telefon: Fax: Údaje o aplikaci: Reference (název, číslo okruhu apod.): Nová aplikace Existující aplikace, nyní se používá: Účel měření: Médium Kapalina: Obsah plynu: Obsah pevných částic: Hustota: Rychlost šíření zvuku: Průtok Provozní (běžný): Minimum: Maximum: Teplota Provozní (běžný): Minimum: Maximum: Tlak Provozní (běžný): Minimum: Maximum: 08/ TD R02 en 33
34 5 Údaje o potrubí Jmenovitá světlost: Vnitřní / vnější průměr: Tloušťka stěny: Materiál potrubí: Přímý úsek před / za měřidlem (DN): Uspořádání potrubí před průtokoměrem (kolena, armatury, čerpadla): Orientace potrubí (vodorovné/svislé s prouděním nahoru/s prouděním dolů/jiné): Údaje o okolním prostředí Agresivní atmosféra: Mořská voda: Vysoká vlhkost (rel. vlhkost v %): Radiace: Prostředí s nebezpečím výbuchu: Další podrobnosti: Systémové požadavky: Požadovaná přesnost (procenta nebo hodnota): Napájení (napětí, Ustř/ss): Analogový výstup (4-20 ma): Pulzy (minimální šířka pulzu, počet pulzů): Digitální protokol: Volby: Oddělené provedení převodníku: Uveďte délku kabelu: Příslušenství: 34 08/ TD R02 en
35 Poznámky 6 08/ TD R02 en 35
36 K K K KROHNE Měřicí přístroje a systémy KROHNE 08/ TD R02 en - Změna údajů vyhrazena. Průtok Výška hladiny Teplota Tlak Procesní analyzátory Služby Centrála KROHNE Messtechnik GmbH Ludwig-Krohne-Str Duisburg (Německo) Tel.: Fax: info@krohne.com Aktuální seznam všech kontaktních adres firmy KROHNE najdete na:
