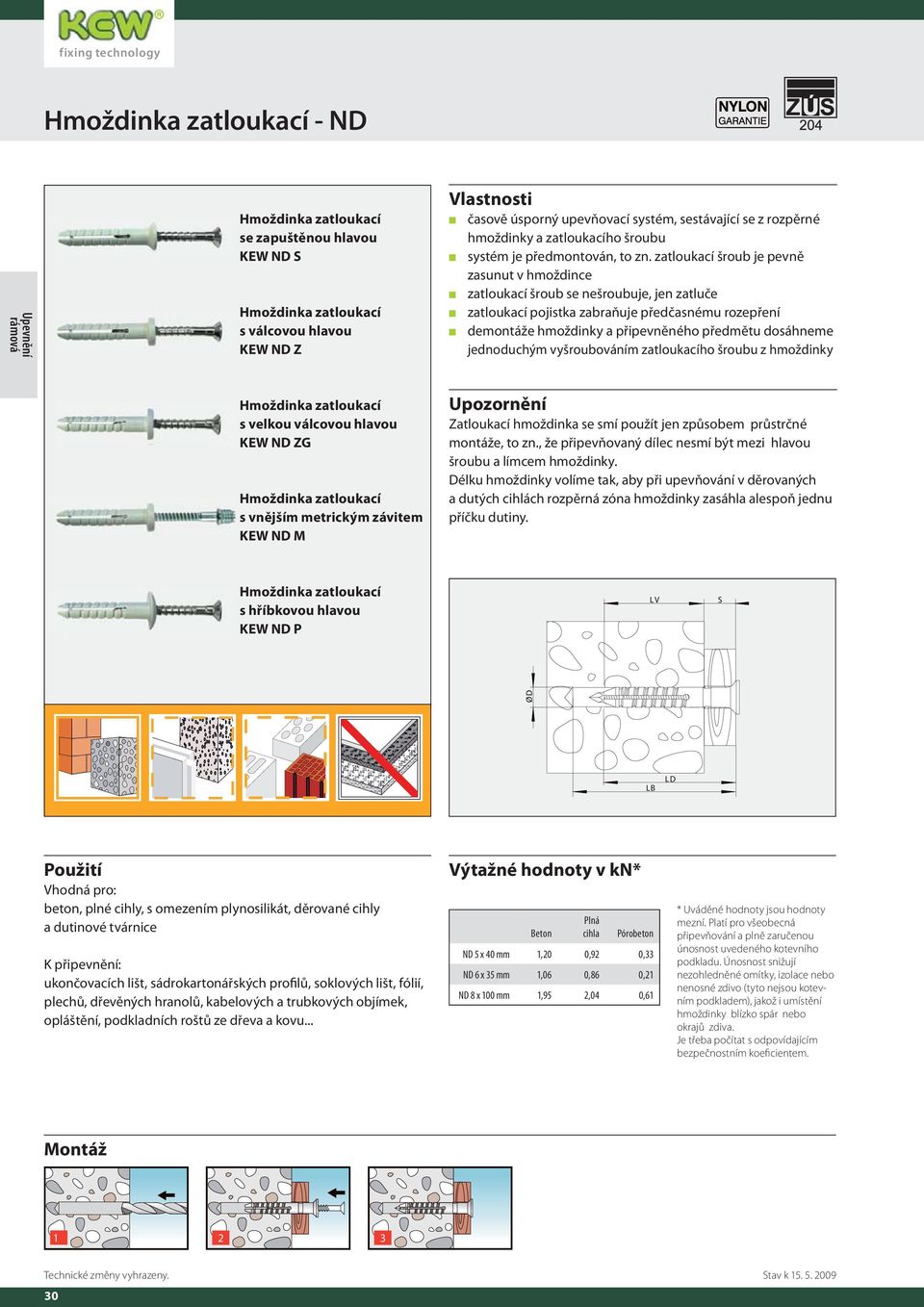

2 Hmoždinka zatloukací - ND Hmoždinka zatloukací se zapuštěnou hlavou KEW ND Hmoždinka zatloukací s válcovou hlavou KEW ND Z časově úsporný upevňovací systém, sestávající se z rozpěrné hmoždinky a zatloukacího šroubu systém je předmontován, to zn. zatloukací šroub je pevně zasunut v hmoždince zatloukací šroub se nešroubuje, jen zatluče zatloukací pojistka zabraňuje předčasnému rozepření demontáže hmoždinky a připevněného předmětu dosáhneme jednoduchým vyšroubováním zatloukacího šroubu z hmoždinky Hmoždinka zatloukací s velkou válcovou hlavou KEW ND ZG Hmoždinka zatloukací s vnějším metrickým závitem KEW ND M Upozornění Zatloukací hmoždinka se smí použít jen způsobem průstrčné montáže, to zn., že připevňovaný dílec nesmí být mezi hlavou šroubu a límcem hmoždinky. Délku hmoždinky volíme tak, aby při upevňování v děrovaných a dutých cihlách rozpěrná zóna hmoždinky zasáhla alespoň jednu příčku dutiny. Hmoždinka zatloukací s hříbkovou hlavou KEW ND P Vhodná pro: beton, plné cihly, s omezením plynosilikát, děrované cihly a dutinové tvárnice K připevnění: ukončovacích lišt, sádrokartonářských profilů, soklových lišt, fólií, plechů, dřevěných hranolů, kabelových a trubkových objímek, opláštění, podkladních roštů ze dřeva a kovu... Výtažné hodnoty v kn* Beton Plná cihla Pórobeton ND 5 x 40 mm 1,20 0,92 0,33 ND 6 x 35 mm 1,06 0,86 0,21 ND 8 x 100 mm 1,95 2,04 0,61 * Uváděné hodnoty jsou hodnoty mezní. Platí pro všeobecná připevňování a plně zaručenou únosnost uvedeného kotevního podkladu. Únosnost snižují nezohledněné omítky, izolace nebo nenosné zdivo (tyto nejsou kotevním podkladem), jakož i umístění hmoždinky blízko spár nebo okrajů zdiva. Je třeba počítat s odpovídajícím bezpečnostním koeficientem. Montáž Technické změny vyhrazeny. tav k

3 Hmoždinka zatloukací - ND KEW ND - Hmoždinka zatloukací se zápustnou hlavou a předmontovaným zatloukacím šroubem z galv. pozinkované oceli Ø Min. ks/kart. ND 5 x 30/ ND 5 x 36/ ND 5 x 40/ ND 5 x 50/ ND 6 x 35/ ND 6 x 40/ ND 6 x 50/ ND 6 x 60/ ND 6 x 75/ ND 6 x 80/ ND 8 x 40/ ND 8 x 60/ ND 8 x 80/ ND 8 x 100/ ND 8 x 120/ ND 8 x 140/ ND 8 x 160/ KEW ND Z - Hmoždinka zatloukací s válcovou hlavou a předmontovaným zatloukacím hřebem z galv. pozinkované oceli Ø Min. ks/kart. ND 5 x 30/ 3 Z ND 5 x 36/ 9 Z ND 5 x 40/ 13 Z ND 5 x 50/ 23 Z ND 6 x 35/ 3 Z ND 6 x 40/ 8 Z ND 6 x 50/ 18 Z ND 6 x 60/ 28 Z ND 6 x 75/ 43 Z ND 6 x 80/ 48 Z ND 8 x 40/ 3 Z ND 8 x 60/ 18 Z ND 8 x 80/ 38 Z ND 8 x 100/ 58 Z ND 8 x 120/ 78 Z ND 8 x 140/ 98 Z ND 8 x 160/118 Z KEW ND A2 - Hmoždinka zatloukací se zápustnou hlavou a předmontovaným zatloukacím šroubem z nerezové oceli A2 ND 6 x 40/10 A ND 6 x 60/30 A ND 8 x 60/20 A ND 8 x 80/40 A KEW ND ZG - Zatloukací hmoždinka s větší válcovou hlavou a předmont. zatloukacím šroubem z galv. pozinkované oceli, zvlášť vhodná pro soklové kolejnice ND 6 x 35/ 3 ZG ND 6 x 50/18 ZG ND 6 x 60/28 ZG ND 8 x 80/38 ZG ND 8 x 100/58 ZG KEW ND M - Zatloukací hmoždinka s válcovou hlavou a předmont. zatloukacím šroubem s vnějším metrickým závitem ND 6 x 40 M ND 8 x 60 M KEW ND P - Zatloukací hmoždinka s hříbkovou hlavou a předmont. zatloukacím šroubem z galv. pozinkované oceli ND 6 x 35/ 3 P ND 6 x 40/ 8 P ND 6 x 50/18 P ND 6 x 60/28 P ND 8 x 40/ 3 P Technické změny vyhrazeny. tav k

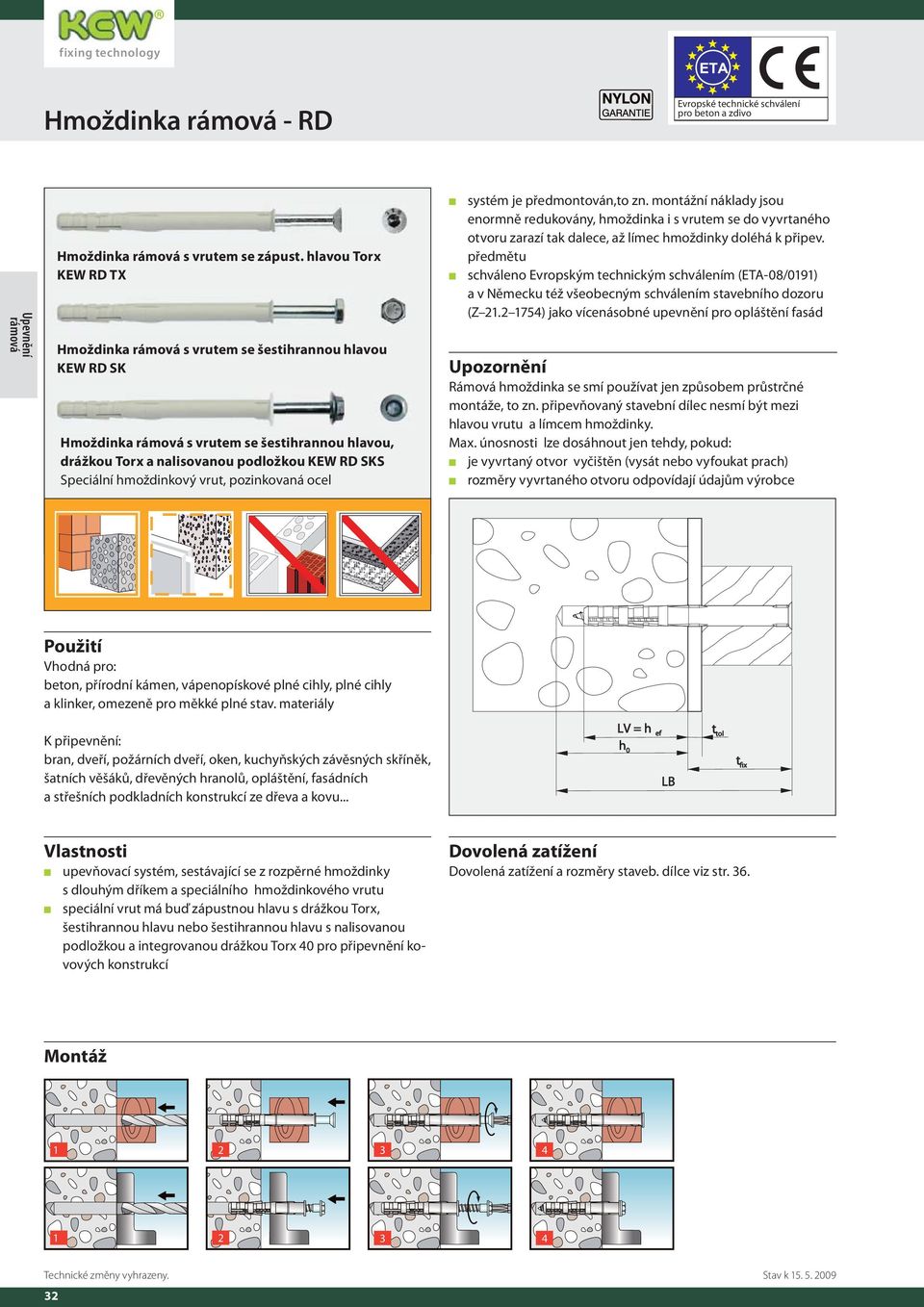

4 Hmoždinka - RD Hmoždinka s vrutem se zápust. hlavou Torx KEW RD TX Hmoždinka s vrutem se šestihrannou hlavou KEW RD K Hmoždinka s vrutem se šestihrannou hlavou, drážkou Torx a nalisovanou podložkou KEW RD K peciální hmoždinkový vrut, pozinkovaná ocel systém je předmontován,to zn. montážní náklady jsou enormně redukovány, hmoždinka i s vrutem se do vyvrtaného otvoru zarazí tak dalece, až límec hmoždinky doléhá k předmětu schváleno Evropským technickým schválením (ETA-08/0191) a v Německu též všeobecným schválením stavebního dozoru (Z ) jako vícenásobné upevnění pro opláštění fasád Upozornění Rámová hmoždinka se smí používat jen způsobem průstrčné montáže, to zn. připevňovaný stavební dílec nesmí být mezi hlavou vrutu a límcem hmoždinky. únosnosti lze dosáhnout jen tehdy, pokud: je vyvrtaný otvor vyčištěn (vysát nebo vyfoukat prach) rozměry vyvrtaného otvoru odpovídají údajům výrobce Vhodná pro: beton, přírodní kámen, vápenopískové plné cihly, plné cihly a klinker, omezeně pro měkké plné stav. materiály K připevnění: bran, dveří, požárních dveří, oken, kuchyňských závěsných skříněk, šatních věšáků, dřevěných hranolů, opláštění, fasádních a střešních podkladních konstrukcí ze dřeva a kovu... = h ef h 0 t tol t fix upevňovací systém, sestávající se z rozpěrné hmoždinky s dlouhým dříkem a speciálního hmoždinkového vrutu speciální vrut má buď zápustnou hlavu s drážkou Torx, šestihrannou hlavu nebo šestihrannou hlavu s nalisovanou podložkou a integrovanou drážkou Torx 40 pro připevnění kovových konstrukcí Dovolená zatížení Dovolená zatížení a rozměry staveb. dílce viz str. 36. Montáž Technické změny vyhrazeny. tav k

5 Hmoždinka - RD KEW RD TX - s galvan. pozinkovaným speciálním hmoždinkovým vrutem se zápustnou hlavou a drážkou Torx Ø bit/klíč RD 10 x 60/ 10 TX T40 50 RD 10 x 80/ 30 TX T40 50 RD 10 x 100/ 50 TX T40 50 RD 10 x 120/ 70 TX T40 50 RD 10 x 140/ 90 TX T40 50 RD 10 x 160/110 TX T40 50 RD 10 x 180/130 TX T40 50 RD 10 x 200/150 TX T40 50 RD 10 x 230/180 TX T40 50 RD 10 x 260/210 TX T40 50 KEW RD TX A4 - se speciálním vrutem z nerezové oceli A4 se zápustnou hlavou a drážkou Torx Ø Min. bit/klíč RD 10 x 60/ 10 TX A T40 50 RD 10 x 80/ 30 TX A T40 50 RD 10 x 100/ 50 TX A T40 50 RD 10 x 120/ 70 TX A T40 50 RD 10 x 140/ 90 TX A T40 50 RD 10 x 160/110 TX A T40 50 RD 10 x 180/130 TX A T40 50 RD 10 x 200/150 TX A T40 50 RD 10 x 230/180 TX A T40 50 RD 10 x 260/210 TX A T40 50 KEW RD K - s plochým límcem a galvanicky pozinkovaným speciálním vrutem se šestihrannou hlavou a nalisovanou podložkou a integr. drážkou T40 - pro kovové profily RD 10 x 60/ 10 K W13/T40 50 RD 10 x 80/ 30 K W13/T40 50 RD 10 x 100/ 50 K W13/T40 50 RD 10 x 120/ 70 K W13/T40 50 RD 10 x 140/ 90 K W13/T40 50 RD 10 x 160/110 K W13/T40 50 RD 10 x 180/130 K W13/T40 50 KEW RD K A4 - s plochým límcem a speciálním hmoždin. vrutem z nerezové oceli A4 se šestihrannou hlavou a nalisovanou podložkou a integr. drážkou T40 - pro kovové profily RD 10 x 60/ 10 K A W13/T40 50 RD 10 x 80/ 30 K A W13/T40 50 RD 10 x 100/ 50 K A W13/T40 50 RD 10 x 120/ 70 K A W13/T40 50 RD 10 x 140/ 90 K A W13/T40 50 RD 10 x 160/110 K A W13/T40 50 RD 10 x 180/130 K A W13/T40 50 KEW RD K - s galv. pozink. spec. vrutem se šestihrannou hlavou RD 10 x 200/150 K W13 50 RD 10 x 230/180 K W13 50 RD 10 x 260/210 K W13 50 KEW RD K A4 - se speciálním hmoždinkovým vrutem z nerezové oceli A4 se šestihrannou hlavou RD 10 x 200/150 K A W13 50 RD 10 x 230/180 K A W13 50 RD 10 x 260/210 K A W13 50 KEW ADK - krytka pro KEW hmoždinku rámovou Čís. bílá Čís. hnědá Ø pro ks/kart. ADK RD ,0 RDD 10 TX Od délky 230 mm výše nejsou již hmoždinky předmontovány. Technické změny vyhrazeny. tav k

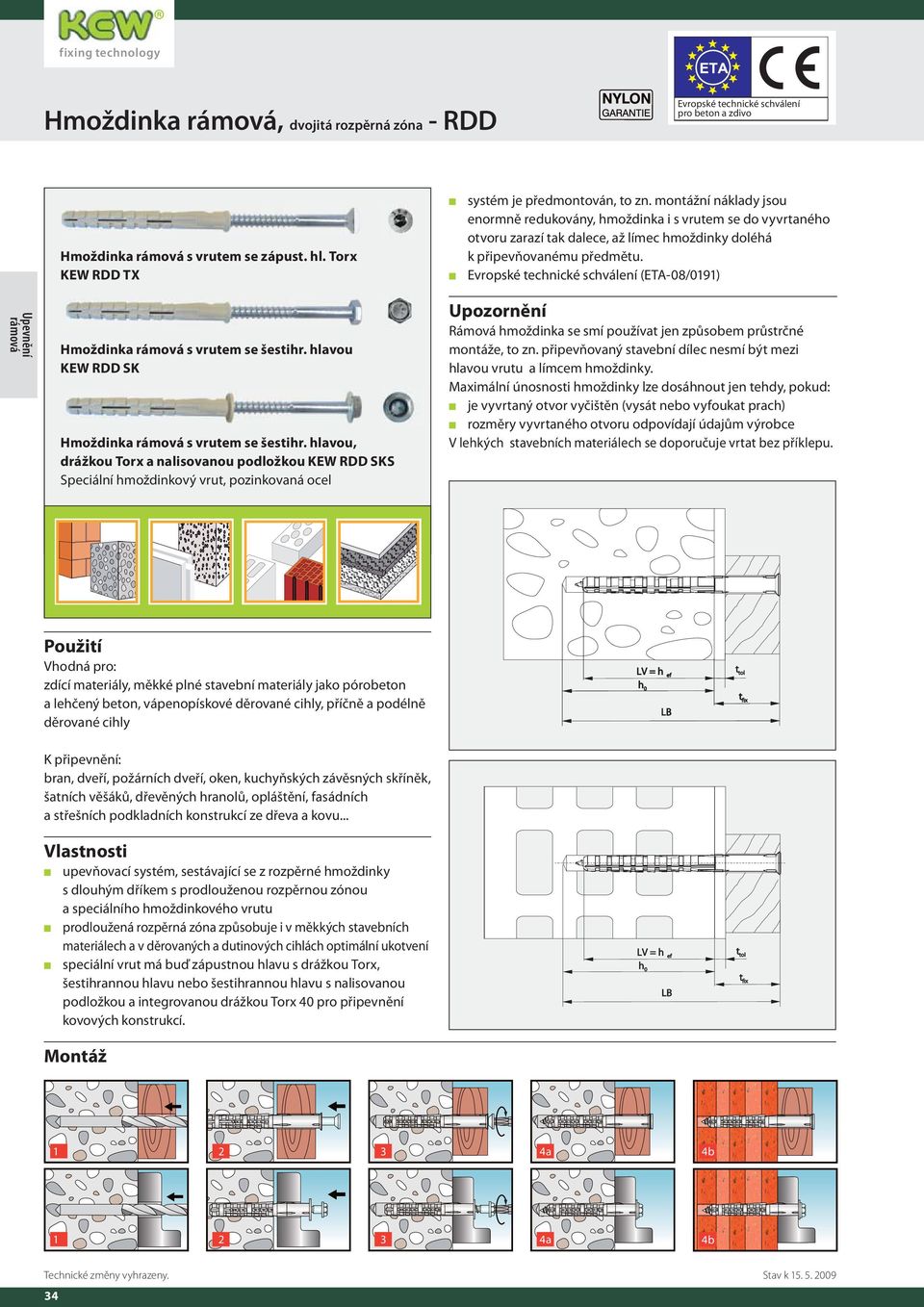

6 Hmoždinka, dvojitá rozpěrná zóna - RDD Hmoždinka s vrutem se zápust. hl. Torx KEW RDD TX systém je předmontován, to zn. montážní náklady jsou enormně redukovány, hmoždinka i s vrutem se do vyvrtaného otvoru zarazí tak dalece, až límec hmoždinky doléhá k připevňovanému předmětu. (ETA-08/0191) Hmoždinka s vrutem se šestihr. hlavou KEW RDD K Hmoždinka s vrutem se šestihr. hlavou, drážkou Torx a nalisovanou podložkou KEW RDD K peciální hmoždinkový vrut, pozinkovaná ocel Upozornění Rámová hmoždinka se smí používat jen způsobem průstrčné montáže, to zn. připevňovaný stavební dílec nesmí být mezi hlavou vrutu a límcem hmoždinky. Maximální únosnosti hmoždinky lze dosáhnout jen tehdy, pokud: je vyvrtaný otvor vyčištěn (vysát nebo vyfoukat prach) rozměry vyvrtaného otvoru odpovídají údajům výrobce V lehkých stavebních materiálech se doporučuje vrtat bez příklepu. Vhodná pro: zdící materiály, měkké plné stavební materiály jako pórobeton a lehčený beton, vápenopískové děrované cihly, příčně a podélně děrované cihly = h ef h 0 t tol t fix K připevnění: bran, dveří, požárních dveří, oken, kuchyňských závěsných skříněk, šatních věšáků, dřevěných hranolů, opláštění, fasádních a střešních podkladních konstrukcí ze dřeva a kovu... upevňovací systém, sestávající se z rozpěrné hmoždinky s dlouhým dříkem s prodlouženou rozpěrnou zónou a speciálního hmoždinkového vrutu prodloužená rozpěrná zóna způsobuje i v měkkých stavebních materiálech a v děrovaných a dutinových cihlách optimální speciální vrut má buď zápustnou hlavu s drážkou Torx, šestihrannou hlavu nebo šestihrannou hlavu s nalisovanou podložkou a integrovanou drážkou Torx 40 pro připevnění kovových konstrukcí. = h ef h 0 t tol t fix Montáž a 4b a 4b Technické změny vyhrazeny. tav k

7 Hmoždinka, dvojitá rozpěrná zóna - RDD KEW RDD TX - s galv. pozinkovaným speciálním hmoždinkovým vrutem se zápustnou hlavou a drážkou Torx Ø Min. bit/klíč RDD 10 x 80/ 10 TX T40 50 RDD 10 x 100/ 20 TX T40 50 RDD 10 x 120/ 40 TX T40 50 RDD 10 x 140/ 60 TX T40 50 RDD 10 x 160/ 80 TX T40 50 RDD 10 x 180/100 TX T40 50 RDD 10 x 200/120 TX T40 50 RDD 10 x 230/150 TX T40 50 RDD 10 x 260/180 TX T40 50 KEW RDD TX A4 - se speciálním hmoždinkovým vrutem z nerezové oceli A4 se zápustnou hlavou a drážkou Torx Ø bit/klíč RDD 10 x 80/ 10 TX A T40 50 RDD 10 x 100/ 20 TX A T40 50 RDD 10 x 120/ 40 TX A T40 50 RDD 10 x 140/ 60 TX A T40 50 RDD 10 x 160/ 80 TX A T40 50 RDD 10 x 180/100 TX A T40 50 RDD 10 x 200/120 TX A T40 50 RDD 10 x 230/150 TX A T40 50 RDD 10 x 260/180 TX A T40 50 KEW RDD K - s galv. pozinkovaným speciálním hmoždinkovým vrutem se šestihrannou hlavou RDD 10 x 80/ 10 K W13 50 RDD 10 x 100/ 20 K W13 50 RDD 10 x 120/ 40 K W13 50 RDD 10 x 140/ 60 K W13 50 RDD 10 x 160/ 80 K W13 50 RDD 10 x 180/100 K W13 50 RDD 10 x 200/120 K W13 50 RDD 10 x 230/150 K W13 50 RDD 10 x 260/180 K W13 50 KEW RDD K A4 - se speciálním hmoždinkovým vrutem z nerezové oceli A4 se šestihrannou hlavou RDD 10 x 80/ 10 K A W13 50 RDD 10 x 100/ 20 K A W13 50 RDD 10 x 120/ 40 K A W13 50 RDD 10 x 140/ 60 K A W13 50 RDD 10 x 160/ 80 K A W13 50 RDD 10 x 180/100 K A W13 50 RDD 10 x 200/120 K A W13 50 RDD 10 x 230/150 K A W13 50 RDD 10 x 260/180 K A W13 50 KEW RDD K - s plochým límcem a galvanicky pozinkovaným speciálním vrutem se šestihrannou hlavou a nalisovanou podložkou a integr. drážkou T40 - pro kovové profily RDD 10 x 80/ 10 K W13/T40 50 RDD 10 x 100/ 20 K W13/T40 50 RDD 10 x 120/ 40 K W13/T40 50 RDD 10 x 140/ 60 K W13/T40 50 RDD 10 x 160/ 80 K W13/T40 50 RDD 10 x 180/100 K W13/T40 50 RDD 10 x 200/120 K W13/T40 50 RDD 10 x 230/150 K W13/T neobsaženo v rozhodnutí o schválení Od délky 230 mm výše nejsou již hmoždinky předmontovány. KEW RDD K A4 - s plochým límcem a spec. hmoždin. vrutem z nerez. oceli A4 se šestihrannou hlavou a nalisovanou podložkou - pro kovové profily RDD 10 x 80/ 10 K A W13/T40 50 RDD 10 x 100/ 20 K A W13/T40 50 RDD 10 x 120/ 40 K A W13/T40 50 RDD 10 x 140/ 60 K A W13/T40 50 RDD 10 x 160/ 80 K A W13/T40 50 RDD 10 x 180/100 K A W13/T40 50 RDD 10 x 200/120 K A W13/T40 50 RDD 10 x 230/150 K A W13/T40 50 KEW ADK - Krytka pro KEW hmoždinku rámovou ADK RD čís. čís ,0 Ø použití RDD 10 TX počet 100 počet 1000 označení bílá hnědá pro ks/kart. Technické změny vyhrazeny. tav k

8 Hmoždinka - RD/RDD Dovolená zatížení 1) v betonu podle ETAG 020 Při návrzích respektovat kompletní. Typ hmoždinky Efektivní hloubka = h ef Hloubka vyvrtaného otvoru h Minimální stavebního dílu h min Jmenovitý průměr vrtáku D = d 0 10,0 10,0 10,0 10,0 Průchozí otvor v připevňovaném stavebním dílci d f 10,5 10,5 10,5 10,5 Dovolený moment v ohybu [Nm] 6,7 6,3 6,7 6,3 Dovolená zatížení 1) v tahu v betonu Beton C12/15 Oblast teplot 2) 24 / 40 C [kn] 0,6 0,6 1,4 1,4 50 / 80 C [kn] 0,5 0,5 1,2 1,2 Beton C20/25 Oblast teplot 2) 24 / 40 C [kn] 1,0 1,0 2,0 2,0 50 / 80 C [kn] 0,6 0,6 1,6 1,6 Dovolené příčné zatížení 1) v betonu Beton C12/15 [kn] 4,1 4,1 4,1 4,1 Rozteče os a vzdálenosti od okraje v betonu Beton C12/15 Minimální rozteč os s min Minimální vzdálenost od kraje c min Charakteristická vzdálenost od kraje c cr,n Beton C20/25 Minimální rozteč os s min Minimální vzdálenost od kraje c min Charakteristická vzdálenost od kraje c cr,n RD galv. Zn RD A4 RDD galv. Zn RDD A4 Dovolená zatížení 1) ve zdivu podle ETAG 020 (oblast teplot 24 /40 C) Při návrzích respektovat kompletní. Typ hmoždinky Objemná pevnost [kg/dm3] pevnost v tlaku [N/mm2] Cihla zdící Mz 20-1,8-NF DIN EN ,8 20 [kn] 0,6 0,6 1,4 1,4 1,8 10 [kn] 0,4 0,4 1,0 1,0 Vápenopísková plná cihla K 12-1,0-2DF DIN EN ,8 20 [kn] 0,9 0,9 1,4 1,4 1,8 10 [kn] 0,6 0,6 1,0 1,0 Příčně děrovaná cihla Hlz 12-1,0-2DF DIN EN ,0 12 [kn] - - 0,3 0,3 Vápenopísková děrovaná cihla KL 12-1,4-8DF DIN EN ,4 12 [kn] - - 0,6 0,6 Rozteče os a vzdálenosti od kraje Rozteč os svisle k volnému kraji s 1,min 200 3) Rozteč os paralelně k volnému kraji s 2,min 400 3) Minimální vzdálenost od kraje c min 100 Minimální stavebního dílu h min 115 1) Zohledněny jsou dílčí součinitele bezpečnosti γ Ms / γ Mc resp. γ Mm ze schválení a γ F ve výši 1,4. 2) 24 / 40 C: max. dovolená krátkodobá teplota/max. dovolená dlouhodobá teplota 50 / 80 C: max. dovolená krátkodobá teplota/max. dovolená dlouhodobá teplota 3) Nutno dodržet podmínky ze schválení. 4) Všechny hodnoty platí až do posouzení Evropského technického schválení (ETA-08/0191) jako doporučené a měly by se porovnat měřidly. RD galv. Zn RD A4 RDD galv. Zn RDD A4 Technické změny vyhrazeny. tav k

9 Šroub pro okenní rámy - FR Šroub pro okenní rámy se zápustnou hlavou KEW FR Šroub pro okenní rámy s válcovou hlavou KEW FR Z Vhodný pro: beton, plné cihly, děrované cihly, duté tvárnice, lehčený beton a přírodní kámen, omezeně i pro plynosilikát K připevnění: okenních a dveřních rámů ze dřeva, plastu nebo kovu, protipožárních dveří, dřevěných hranolů... speciální šroub pro distanční montáž bez dodatečné hmoždinky provedení zápustná hlava (FR ) nebo válcová hlava (FR Z) Upozornění Vyvrtaný otvor po zhotovení zbavit prachu. V lehkých, dutých a děrovaných stavebních materiálech vrtat bez příklepu. hloubka připrevnění při délce šroubu: tavební materiál Beton Vápenopísk. cihla Plná cihla Pemza Lehčený- / pórobeton Děrované cihly Výtažné hodnoty v kn* Děrovaná Beton cihla Pórobeton FR 7,10 1,00 0,70 KEW FR - se zápustnou hlavou Ø Šroub L délka šroubu Ø Vhodná pro Velikost bitu FR 7,5 x , T FR 7,5 x , T FR 7,5 x , T FR 7,5 x , T FR 7,5 x , T FR 7,5 x , T FR 7,5 x , T FR 7,5 x , T KEW FR Z - s válcovou hlavou FR 7,5 x 52 Z , T FR 7,5 x 72 Z , T FR 7,5 x 92 Z , T FR 7,5 x 112 Z , T FR 7,5 x 132 Z , T FR 7,5 x 152 Z , T FR 7,5 x 182 Z , T FR 7,5 x 212 Z , T ADK - krytka ADK T 25 bílá FR Z 100 ADK T 25 tm. hnědá FR Z 100 ADK F 10 bílá FR 100 ADK F 10 tm. hnědá FR 100 * Uváděné hodnoty jsou hodnoty mezní. Platí pro všeobecná připevňování a plně zaručenou únosnost uvedeného kotevního podkladu. Únosnost snižují nezohledněné omítky, izolace nebo nenosné zdivo (tyto nejsou kotevním podkladem), jakož i umístění šroubu blízko spár nebo okrajů zdiva. Je třeba počítat s odpovídajícím bezpečnostním koeficientem. Montáž Technické změny vyhrazeny. tav k

10 Hmoždinka kovová pro okenní rámy - FRD Hmoždinka kov. pro okenní rámy s čočkovou hlavou s nalisovanou podložkou KEW FRD K Hmoždinka kov. pro okenní rámy s univ. záp. hlavou KEW FRD U Upozornění Hmoždinka kovová pro okenní rámy se smí montovat jen průstrčným způsobem montáže, to zn. připevňovaný stavební díl nesmí být mezi hlavou šroubu a okrajem hmoždinky. Délku hmoždinky volíme tak, aby při upevňování v děrovaných a dutých cihlách rozpěrná zóna hmoždinky zasáhla alespoň jednu příčku dutiny. Maximální utahovací moment činí 5 Nm. V děrovaných staveb. materiálech vrtat bez příklepu. Hmoždinka kov. pro okenní rámy s čočkovou hlavou KEW FRD L ocel, pozink Vhodná pro: beton, plné cihly, omezeně pro děrované cihly, duté tvárnice a plynosilikát K připevnění: okenních a dveřních rámů ze dřeva, plastu nebo kovu, protipožárních dveří, dřevěných hranolů... celokovová pouzdrová hmoždinka pro vysoké namáhání střižnými silami a samonosné distanční montáže volitelně s univerzální zápustnou hlavou (FRD U), čočkovou hlavou (FRD L) nebo s čočkovou hlavou s nalisovanou podložkou (FRD K) FRD U pro dřevěné a silnostěnné duté profily FRD L / FRD K pro duté plastové a kovové profily s výstupky pro optimální aretaci v dutých profilech rozpěrný kužel je jištěn proti vypadnutí z pouzdra a proti protočení Výtažné hodnoty v kn* Beton Plná cihla FRD 8 U 5,80 6,80 FRD 10 U 10,80 6,90 * Uváděné hodnoty jsou hodnoty mezní. Platí pro všeobecná připevňování a plně zaručenou únosnost uvedeného kotevního podkladu. Únosnost snižují nezohledněné omítky, izolace nebo nenosné zdivo (tyto nejsou kotevním podkladem), jakož i umístění hmoždinky blízko spár nebo okrajů zdiva. Je třeba počítat s odpovídajícím bezpečnostním koeficientem. Montáž Technické změny vyhrazeny. tav k

11 Hmoždinka kovová pro okenní rámy - FRD KEW FRD L - s čočkovou hlavou Ø hloubka hloubka FRD L 8 x FRD L 8 x FRD L 8 x FRD L 8 x FRD L 8 x FRD L 10 x FRD L 10 x FRD L 10 x FRD L 10 x FRD L 10 x FRD L 10 x FRD L 10 x KEW FRD U - s univerzální zápustnou hlavou Ø hlavy šroubu FRD U 10 x FRD U 10 x FRD U 10 x FRD U 10 x FRD U 10 x FRD U 10 x FRD U 10 x FRD U 10 x ADK L8 ADK K8 ADK Z10 ADK F10 Ø Vhodná pro ADK L 8 bílá FRD L ADK L 8 šedá FRD L ADK L 8 tm. hnědá FRD L ADK K 8 bílá FRD K ADK K 8 šedá FRD K ADK K 8 tm. hnědá FRD K ADK Z 10 bílá FRD U, L, C 100 ADK Z 10 šedá FRD U, L, C 100 ADK Z 10 sv. hnědá FRD U, L, C 100 ADK Z 10 tm. hnědá FRD U, L, C 100 ADK Z 10 černá FRD U, L, C 100 ADK F 10 bílá FRD U, C 100 ADK F 10 šedá FRD U, C 100 ADK F 10 sv. hnědá FRD U, C 100 ADK F 10 tm. hnědá FRD U, C 100 ADK F 10 černá FRD U, C 100 KEW FRD K - s čočkovou hlavou s nalisovanou podložkou FRD K 8 x ,5 100 FRD K 8 x ,5 100 FRD K 8 x ,5 100 FRD K 8 x ,5 100 FRD K 8 x ,5 100 Technické změny vyhrazeny. tav k

12 Hmoždinka kov. Combi pro okenní rámy - FRD C Hmoždinka kovová Combi pro okenní rámy KEW FRD C ocel, pozink Vhodná pro: beton, plné cihly, děrované cihly, duté tvárnice, plynosilikát K připevnění: okenních a dveřních rámů ze dřeva, plastu nebo kovu, protipožárních dveří, dřevěných hranolů... celokovová pouzdrová hmoždinka pro vysoké namáhání střižnými silami a samonosné distanční montáže s univerzální zápustnou hlavou pro dřevěné a silnostěnné duté profily s výstupky pro optimální aretaci v dutých profilech rozpěrný kužel je jištěn proti vypadnutí z pouzdra a proti protočení hmoždinka má trojnásobně dělenou rozpěrnou část, která způsobí optimální i v dutinách a měkčích podkladech Upozornění Hmoždinka kovová pro okenní rámy se smí montovat jen průstrčným způsobem montáže, to zn. připevňovaný stavební díl nesmí být mezi hlavou šroubu a okrajem hmoždinky. Délku hmoždinky volíme tak, aby při upevňování v děrovaných a dutých cihlách rozpěrná zóna hmoždinky zasáhla alespoň jednu příčku dutiny. Maximální utahovací moment činí 5 Nm. V děrovaných staveb. materiálech vrtat bez příklepu. KEW FRD C - s univerzální hlavou a 3-nás. dělenou rozpěr. částí Ø hloubka hloubka Ø hlavy šroubu Beton Keramická tvarovka Pórobeton FRD C 10,56 1,19 0,74 FRD C 10 x FRD C 10 x FRD C 10 x FRD C 10 x FRD C 10 x příslušné krytky ADK naleznete na předchozí straně Výtažné hodnoty v kn* * Uváděné hodnoty jsou hodnoty mezní. Platí pro všeobecná připevňování a plně zaručenou únosnost uvedeného kotevního podkladu. Únosnost snižují nezohledněné omítky, izolace nebo nenosné zdivo (tyto nejsou kotevním podkladem), jakož i umístění hmoždinky blízko spár nebo okrajů zdiva. Je třeba počítat s odpovídajícím bezpečnostním koeficientem. Montáž a 4b Technické změny vyhrazeny. tav k

13 Klín stavební montážní - BMK h Klín stavební montážní KEW BMK l b k vyrovnávání v oblasti stavebních a montážních prací, při zabudování oken, dveří, latí a pod. posouváním dvou klínů proti sobě lze stavební díly přesně vyrovnat díky ozubení na vrchní straně je zaručeno optimální zaklínování KEW BMK - klín stavební montážní l b Šířka h Výška ks/kart. BMK BMK BMK BMK BMK Podložka distanční - AH Podložka distanční KEW AH k vyrovnání dřevěných podkladních konstrukcí při pracích v interiérech, na fasádách, při montáži oken a dveří atd. na nerovných plochách rychlá a jednoduchá montáž na milimetr přesné odstupňování tloušťky s barevným rozlišením jednoduše zasunout mezi stavební díl a zdivo KEW AH - podložka distanční x šířka Tloušťka Barva ks/kart. AH x 50 3 červená AH x 50 5 žlutá AH x 50 8 modrá AH x černá AH x přírodní bílá Technické změny vyhrazeny. tav k
