UNIVERSÁLNÍ VYSÍLAČ MAGNETICKÉHO KONTAKTU

Transkript

1 UNIVERSÁLNÍ VYSÍLAČ MAGNETICKÉHO KONTAKTU

2 VŠEOBECNÝ POPIS Jedná se o víceúčelový vysílač se supervisí, který je možno připojit k magnetickým kontaktům (ochrana dveří nebo oken), nebo k jiným senzorům. Pracuje spolu s programovatelnými přijímači Rokonet a napájí ho standardní 3V lithiová baterie. HLAVNÍ VLASTNOSTI Pracuje s dosahem až 1000ft. (300m) (mimo budovu). Radiofrekvenční výkon RF vysoký / nízký K nastavení používá předem nastavenou kódovou adresu, jednu z více než 16 milionů pseudonáhodně vybraných adres. Konstrukce na principu mikroprocesoru. Prodloužená životnost baterie. Plná supervise. Funkce HOLDON zap/vyp. Volitelná doba odezvy: Rychlá pro čidla otřesu. Pomalá pro magnetické spínače, atd. Volitelný vstup pomocí vodičů - NC nebo NO. Ochrana proti tamperu zadní stěny a krytu. 2. PROVOZNÍ MÓDY NORMAL: Jednotka vysílá ALARM MESSAGE (poplachová zpráva), když je spuštěn poplach: když je poplach zrušen (stav obnoven), vysílá zprávu RESTORAL MESSAGE (zpráva o obnově po poplachu). Vysílá se jen jedna poplachová zpráva v průběhu časového úseku 2,5min. Poznámka: Novým rozpojením a spojením vstupů je možno vyslat zvláštní zprávu o obnově po poplachu. WRITE: Zprávu Write (zápis ) se vyšle stisknutím obou tlačítek tamperu (zadní tamper a tamper krytu) na dobu alespoň 3s. Poznámka: Jednotky vysílá supervisní zprávu oznamující stav vstupu a baterie. Poznámka: Při instalaci nebo výměně proveďte pomocí přijímače kontrolu komunikace, abyste ověřili správný provoz. 3. INDIKACE POMOCÍ DIODY LED Po každé detekci se dioda LED na okamžik rozsvítí. Bude-li vybitá baterie, bude LED při každém vysílání blikat. 4. NASTAVENÍ DIP SPÍNAČŮ Vysílač má 8 DIP spínačů. 1-2: Nepoužity (vypnutá poloha OFF) 3: Vysílání supervise ON (zap.): Každých 15 min OFF (vyp.) *: Každých 65 min 2

3 4: Používá se pro interní jazýčkový spínač. ON: Zakázat OFF*: Povolit 5: Slouží k určení módu kontaktu. ON: Normálně sepnutý (NC) OFF*: Normálně rozpojený (NO) 6: Slouží k určení doby reakce ON: Pomalá ms (Pro provoz s magnetickými kontakty atd.) OFF*: Rychlá - 10 ms (Pro provoz s čidlem otřesů ) 7: Používá se pro stav HOLD vysílače. ON: Mezi vysíláními signalizujícími detekci alarmu bude mrtvá doba 2.5 min. (Zprávy o obnově po poplachu se budou vysílat okamžitě). Poznámka: V každém intervalu dlouhém 2,5min se odešle jen jedna zpráva o poplachu. OFF*: Mezi jednotlivými vysíláními signalizujícími detekci alarmu nebude mrtvá doba. (Jednotka je bude vysílat po každé detekci ). Poznámka: Pro oba možné stavy HOLD platí následující: 1. Odpojení vstupní svorky detektoru způsobí odeslání alarmu po uplynutí 500ms. 2. Opakované rozpojení a spojení vstupů detektoru má za následek vyslání extra zpráv o alarmu a o obnově stavu po alarmu. 8: Používá se k nastavení radiofrekvenčního výkonu vysílání. ON: Nízký výkon (když je vysílač blízko přijímači ). OFF*: Vyšší výkon * Nastavení z výroby 5. SEJMUTÍ ČELNÍHO KRYTU (Obr. 1). 6. NASTAVENÍ KOMUNIKACE VYSÍLAČ / PŘIJÍMAČ Vysílač se musí sám identifikovat přijímači který je v systému tak, že zapíše svoji kódovanou adresu do paměti adres přijímače. K tomu je třeba provést následující kroky: a. Nastavte přijímač do módu Write (zápis). b. Vytáhněte baterii z izolujícího materiálu (obr.. 2). Stisknutím na tlačítka obou tamperů (tamper zadní stěny a víka) vyšlete zprávu Write, trvající alespoň 3s. Ověřte si, že přijímač identifikoval vysílač. c. Nastavte přijímač do normálního módu. Poznámka: Jestliže je z nějakého důvodu nutno poslat zprávu Write ještě jednou, stiskněte tlačítka obou tamperů na dobu alespoň 3s. 7. VOLBA MÍSTA INSTALACE a. Zvolte místo které se nejlépe hodí pro kvalitní komunikaci, které je blízko místu kde má být pomocí vodičů připojen detektor (pro spínaný senzor). Jednotku umístěte co nejvýše. b. Dočasně jednotku k tomuto bodu připojte pomocí oboustranné lepící pásky. 3

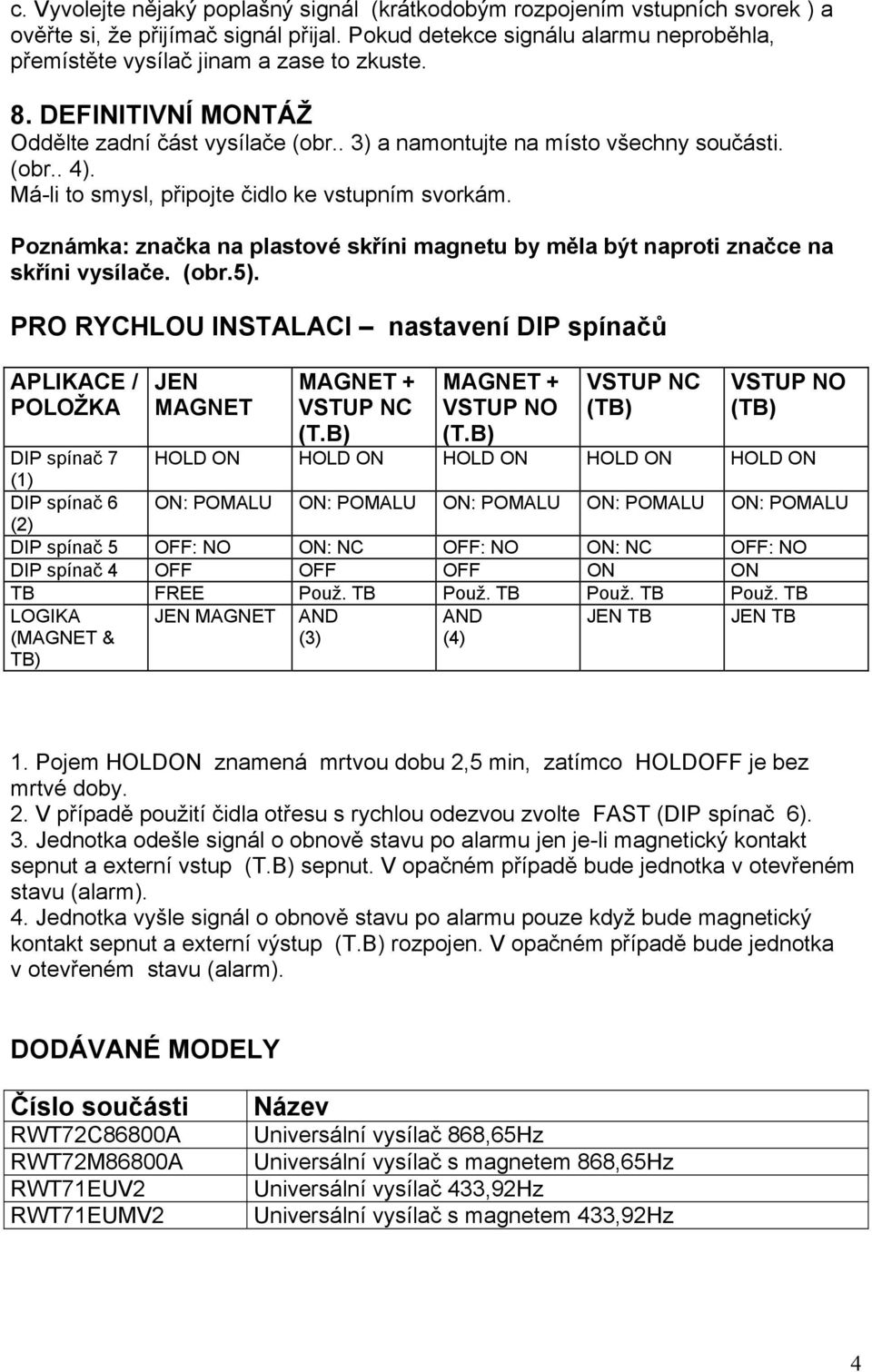

4 c. Vyvolejte nějaký poplašný signál (krátkodobým rozpojením vstupních svorek ) a ověřte si, že přijímač signál přijal. Pokud detekce signálu alarmu neproběhla, přemístěte vysílač jinam a zase to zkuste. 8. DEFINITIVNÍ MONTÁŽ Oddělte zadní část vysílače (obr.. 3) a namontujte na místo všechny součásti. (obr.. 4). Má-li to smysl, připojte čidlo ke vstupním svorkám. Poznámka: značka na plastové skříni magnetu by měla být naproti značce na skříni vysílače. (obr.5). PRO RYCHLOU INSTALACI nastavení DIP spínačů APLIKACE / POLOŽKA JEN MAGNET MAGNET + VSTUP NC (T.B) MAGNET + VSTUP NO (T.B) VSTUP NC (TB) VSTUP NO (TB) DIP spínač 7 HOLD ON HOLD ON HOLD ON HOLD ON HOLD ON (1) DIP spínač 6 ON: POMALU ON: POMALU ON: POMALU ON: POMALU ON: POMALU (2) DIP spínač 5 OFF: NO ON: NC OFF: NO ON: NC OFF: NO DIP spínač 4 OFF OFF OFF ON ON TB FREE Použ. TB Použ. TB Použ. TB Použ. TB LOGIKA (MAGNET & TB) JEN MAGNET AND (3) AND (4) JEN TB JEN TB Pro IPSWITCH SETTING PER PPLICATION 1. Pojem HOLDON znamená mrtvou dobu 2,5 min, zatímco HOLDOFF je bez mrtvé doby. 2. V případě použití čidla otřesu s rychlou odezvou zvolte FAST (DIP spínač 6). 3. Jednotka odešle signál o obnově stavu po alarmu jen je-li magnetický kontakt sepnut a externí vstup (T.B) sepnut. V opačném případě bude jednotka v otevřeném stavu (alarm). 4. Jednotka vyšle signál o obnově stavu po alarmu pouze když bude magnetický kontakt sepnut a externí výstup (T.B) rozpojen. V opačném případě bude jednotka v otevřeném stavu (alarm). DODÁVANÉ MODELY Číslo součásti RWT72C86800A RWT72M86800A RWT71EUV2 RWT71EUMV2 Název Universální vysílač 868,65Hz Universální vysílač s magnetem 868,65Hz Universální vysílač 433,92Hz Universální vysílač s magnetem 433,92Hz 4

5 SPECIFIKACE: Typ baterie: Lithiová baterie CR 123 3V Spotřeba proudu: 6µA v pohotovostním režimu Frekvence: RWT72C86800A/RWT72M86800A: MHz RWT71EUV2/RWT71EUMV2: MHz Mrtvá doba (HOLD ON): 2,5 min Vysílání supervise: Každých 15/65 min Typ modulace: ASK Životnost baterie: 5 let (HOLD ON) Velikost: 81 x 35 x 32 mm (3.2 x 1.37 x 1.27 in.) Odolnost proti elmag. rušení: 20V/m 80MHz až 1GHz Provozní teplota: 0 C až 55 C (32 F až 131 F) Teplota při uskladnění: -20 až 60 C (-4 až 140 F) Specifikace se mění bez předcházejícího upozornění. 5

6 Poznámky: 6

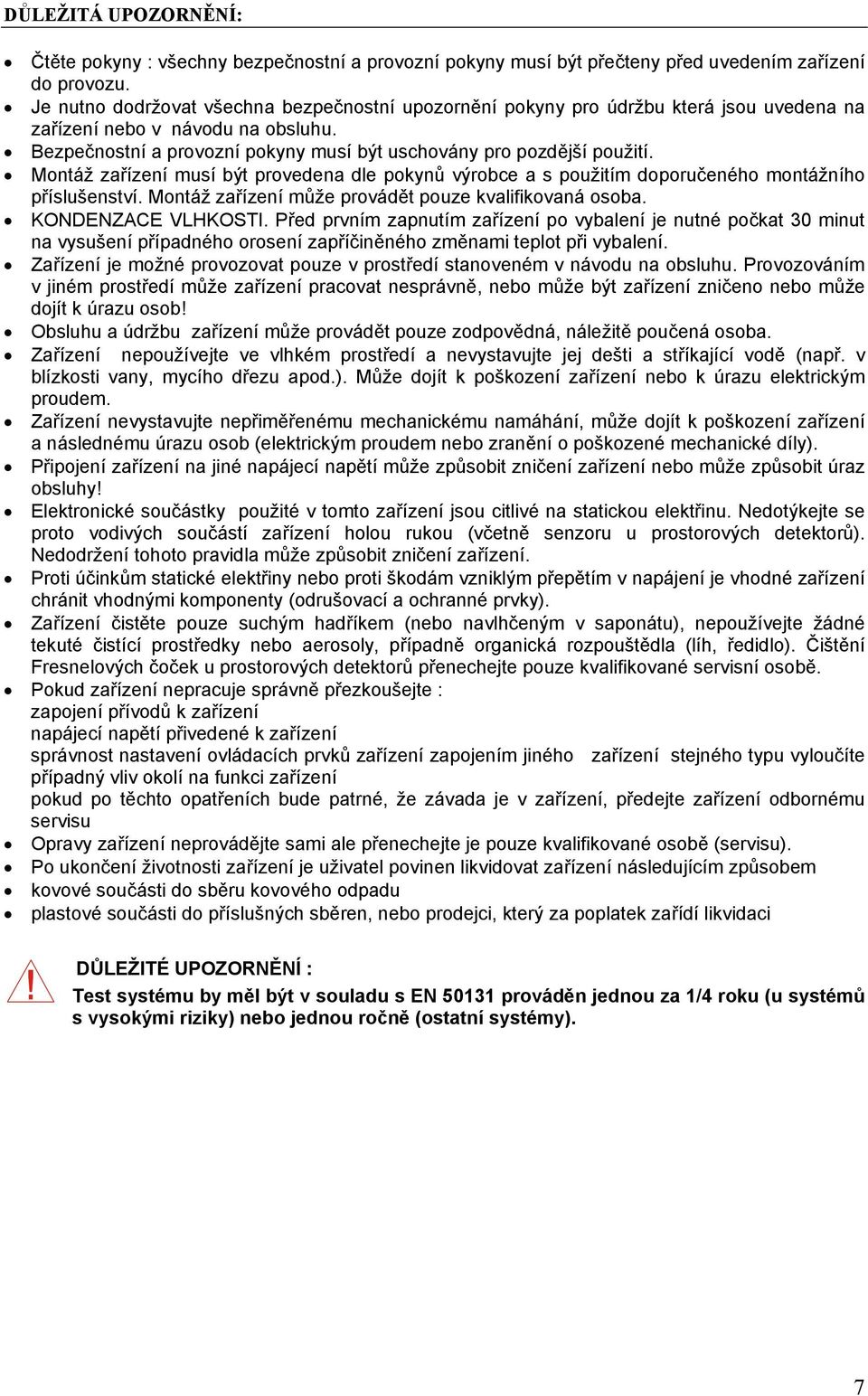

7 DŮLEŽITÁ UPOZORNĚNÍ: Čtěte pokyny : všechny bezpečnostní a provozní pokyny musí být přečteny před uvedením zařízení do provozu. Je nutno dodržovat všechna bezpečnostní upozornění pokyny pro údržbu která jsou uvedena na zařízení nebo v návodu na obsluhu. Bezpečnostní a provozní pokyny musí být uschovány pro pozdější použití. Montáž zařízení musí být provedena dle pokynů výrobce a s použitím doporučeného montážního příslušenství. Montáž zařízení může provádět pouze kvalifikovaná osoba. KONDENZACE VLHKOSTI. Před prvním zapnutím zařízení po vybalení je nutné počkat 30 minut na vysušení případného orosení zapříčiněného změnami teplot při vybalení. Zařízení je možné provozovat pouze v prostředí stanoveném v návodu na obsluhu. Provozováním v jiném prostředí může zařízení pracovat nesprávně, nebo může být zařízení zničeno nebo může dojít k úrazu osob! Obsluhu a údržbu zařízení může provádět pouze zodpovědná, náležitě poučená osoba. Zařízení nepoužívejte ve vlhkém prostředí a nevystavujte jej dešti a stříkající vodě (např. v blízkosti vany, mycího dřezu apod.). Může dojít k poškození zařízení nebo k úrazu elektrickým proudem. Zařízení nevystavujte nepřiměřenému mechanickému namáhání, může dojít k poškození zařízení a následnému úrazu osob (elektrickým proudem nebo zranění o poškozené mechanické díly). Připojení zařízení na jiné napájecí napětí může způsobit zničení zařízení nebo může způsobit úraz obsluhy! Elektronické součástky použité v tomto zařízení jsou citlivé na statickou elektřinu. Nedotýkejte se proto vodivých součástí zařízení holou rukou (včetně senzoru u prostorových detektorů). Nedodržení tohoto pravidla může způsobit zničení zařízení. Proti účinkům statické elektřiny nebo proti škodám vzniklým přepětím v napájení je vhodné zařízení chránit vhodnými komponenty (odrušovací a ochranné prvky). Zařízení čistěte pouze suchým hadříkem (nebo navlhčeným v saponátu), nepoužívejte žádné tekuté čistící prostředky nebo aerosoly, případně organická rozpouštědla (líh, ředidlo). Čištění Fresnelových čoček u prostorových detektorů přenechejte pouze kvalifikované servisní osobě. Pokud zařízení nepracuje správně přezkoušejte : zapojení přívodů k zařízení napájecí napětí přivedené k zařízení správnost nastavení ovládacích prvků zařízení zapojením jiného zařízení stejného typu vyloučíte případný vliv okolí na funkci zařízení pokud po těchto opatřeních bude patrné, že závada je v zařízení, předejte zařízení odbornému servisu Opravy zařízení neprovádějte sami ale přenechejte je pouze kvalifikované osobě (servisu). Po ukončení životnosti zařízení je uživatel povinen likvidovat zařízení následujícím způsobem kovové součásti do sběru kovového odpadu plastové součásti do příslušných sběren, nebo prodejci, který za poplatek zařídí likvidaci DŮLEŽITÉ UPOZORNĚNÍ : Test systému by měl být v souladu s EN prováděn jednou za 1/4 roku (u systémů s vysokými riziky) nebo jednou ročně (ostatní systémy). 7

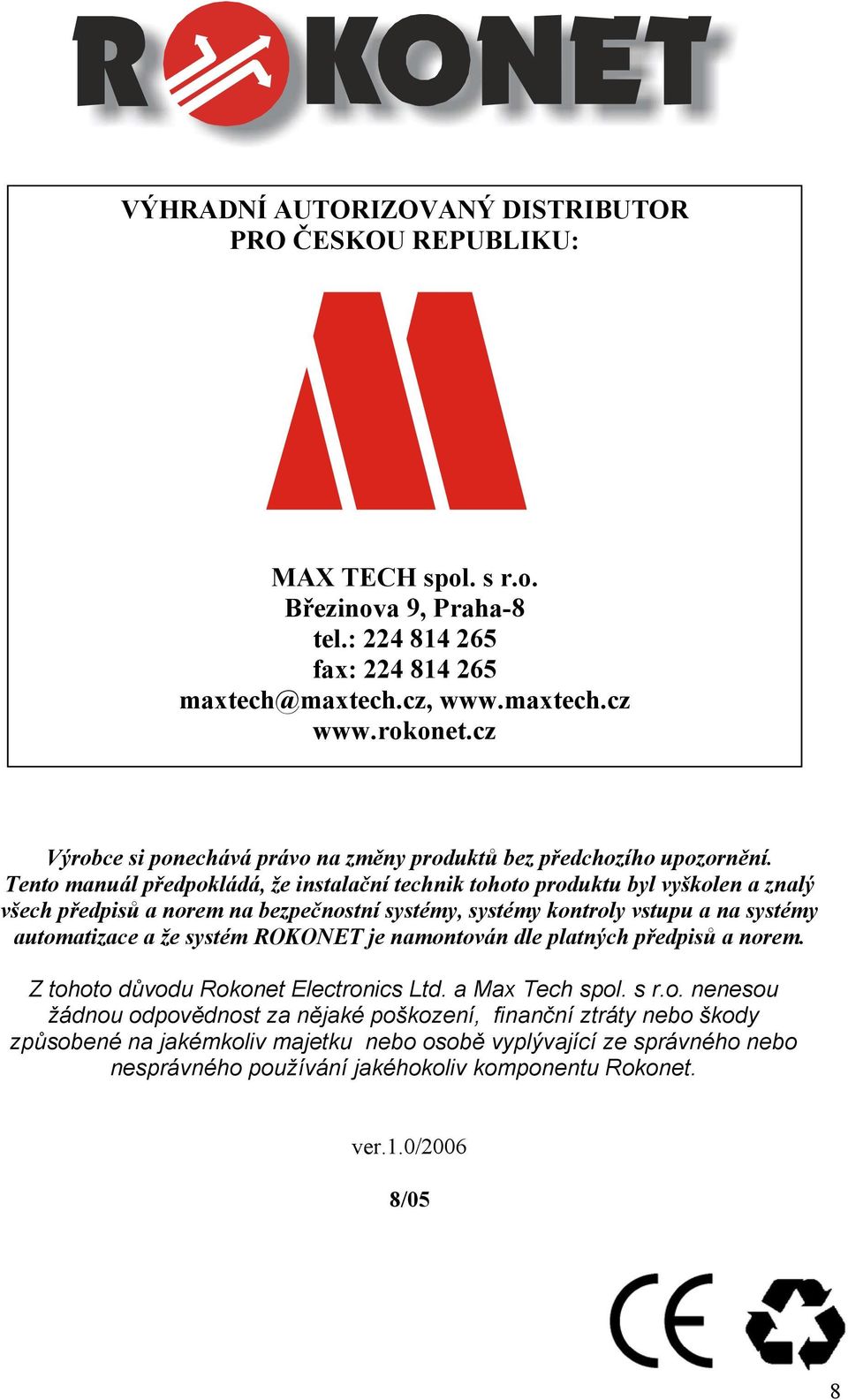

8 VÝHRADNÍ AUTORIZOVANÝ DISTRIBUTOR PRO ČESKOU REPUBLIKU: MAX TECH spol. s r.o. Březinova 9, Praha-8 tel.: fax: maxtech@maxtech.cz, Výrobce si ponechává právo na změny produktů bez předchozího upozornění. Tento manuál předpokládá, že instalační technik tohoto produktu byl vyškolen a znalý všech předpisů a norem na bezpečnostní systémy, systémy kontroly vstupu a na systémy automatizace a že systém ROKONET je namontován dle platných předpisů a norem. Z tohoto důvodu Rokonet Electronics Ltd. a Max Tech spol. s r.o. nenesou žádnou odpovědnost za nějaké poškození, finanční ztráty nebo škody způsobené na jakémkoliv majetku nebo osobě vyplývající ze správného nebo nesprávného používání jakéhokoliv komponentu Rokonet. ver.1.0/2006 8/05 8
