1 ČESKOSLOVENSKA SOCIALISTICKÁ REPUBLIKA ( 1» ) POPIS VYNALEZU K AUTORSKÉMU OSVĚDČENÍ <H) <B1) (22) Přihlášeno (21) PV Q (51) Inc. Cl* G 21 С 19/36 ÚAADPROVYNALEZY A OBJEVY (40) Zveřejněno (45) Vydáno (75) Autor vynálezu TRCKA JOSEF ing., PLZES, SMRČKA JAROSLAV ing. PRAHA (54) Způsob délení palivového článku jaderného reaktoru při jeho likvidaci Řešení se týká způsobu dělení palivového článku jaderného reaktoru při jeho likvidaci. Podstata řešení spočívá v tom, že trubka se v místě požadované děřlicí roviny navrubuje a podchladí na teploty pod transitní teplotu vrubové houževnatosti použité oceli, načež se trubka vystaví rázovému ohybovému namáhání, kolmo k ose trubky s maximem napětí v místě vrubu

PRAHA (54) Způsob délení palivového článku jaderného reaktoru při jeho likvidaci Řešení se týká způsobu dělení palivového článku jaderného reaktoru při jeho likvidaci.

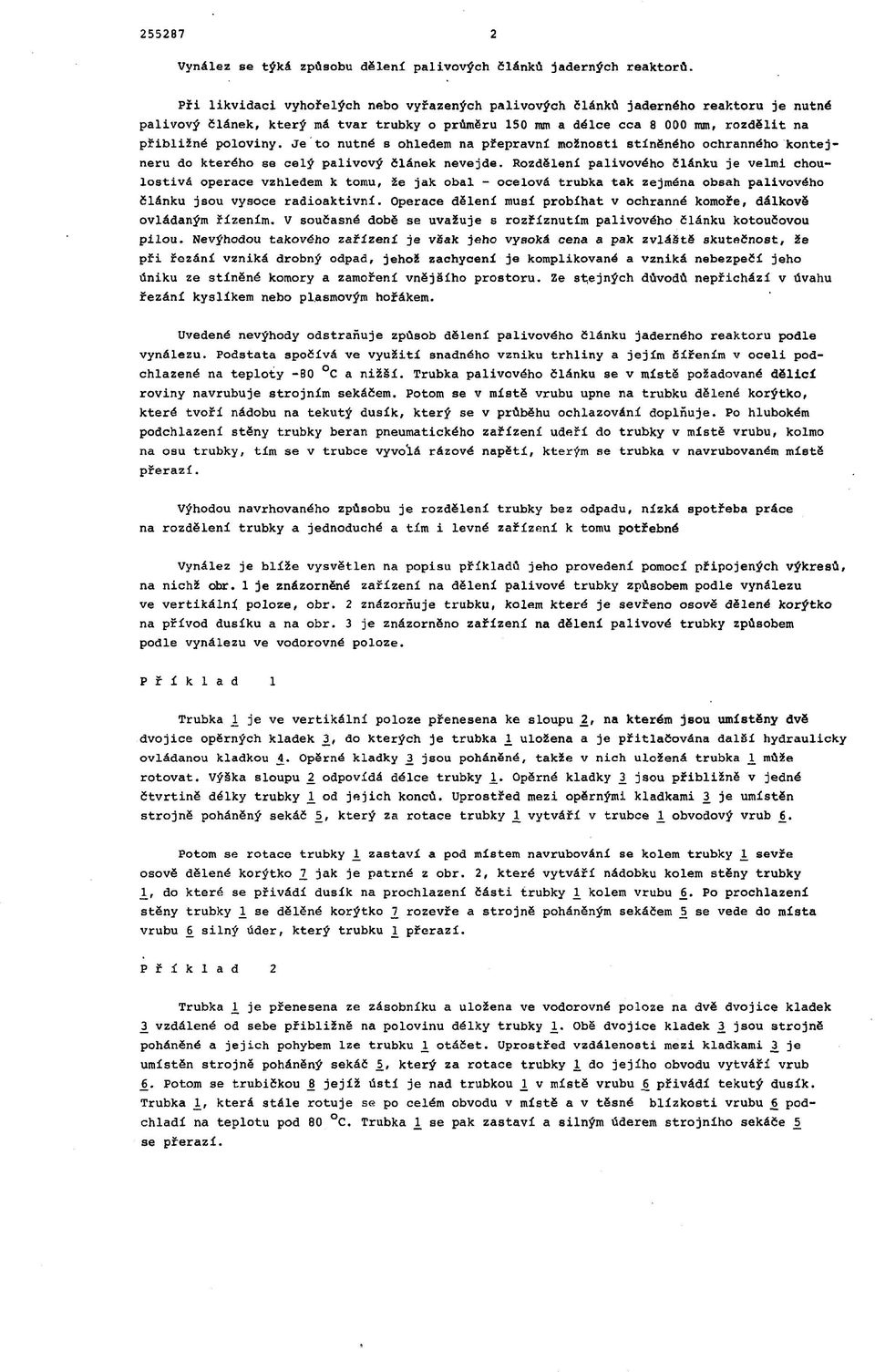

2 Vynález se týká způsobu dělení palivových článků jaderných reaktorů. Při likvidaci vyhořelých nebo vyřazených palivových článků jaderného reaktoru je nutné palivový článek, který má tvar trubky o průměru 150 mm a délce cca mm, rozdělit na přibližné poloviny. Je to nutné s ohledem na přepravní možnosti stíněného ochranného kontejneru do kterého se celý palivový článek nevejde. Rozdělení palivového článku je velmi choulostivá operace vzhledem k tomu, že jak obal - ocelová trubka tak zejména obsah palivového článku jsou vysoce radioaktivní. Operace dělení musí probíhat v ochranné komoře, dálkově ovládaným řízením. V současné době se uvažuje s rozříznutím palivového článku kotoučovou pilou. Nevýhodou takového zařízení je vžak jeho vysoká cena a pak zvláště skutečnost, že při řezání vzniká drobný odpad, jehož zachycení je komplikované a vzniká nebezpečí jeho úniku ze stíněné komory a zamoření vnějšího prostoru. Ze stejných důvodů nepřichází v úvahu řezání kyslíkem nebo plasmovým hořákem. Uvedené nevýhody odstraňuje způsob dělení palivového článku jaderného reaktoru podle vynálezu. Podstata spočívá ve využití snadného vzniku trhliny a jejím čířením v oceli podchlazené na teploty -ВО C a nižší. Trubka palivového článku se v místě požadované dělicí roviny navrubuje strojním sekáčem. Potom se v místě vrubu upne na trubku dělené korýtko, které tvoří nádobu na tekutý dusík, který se v průběhu ochlazování doplňuje. Po hlubokém podchlazení stěny trubky beran pneumatického zařízení udeří do trubky v místě vrubu, kolmo na osu trubky, tím se v trubce vyvolá rázové napětí, kterým se trubka v navrubovaném místě přerazí. Výhodou navrhovaného způsobu je rozdělení trubky bez odpadu, nízká spotřeba práce na rozdělení trubky a jednoduché a tím i levné zařízeni k tomu potřebné Vynález je blíže vysvětlen na popisu příkladů jeho provedení pomocí připojených výkresů, na nichž obr. 1 je znázorněné zařízeni na dělení palivové trubky způsobem podle vynálezu ve vertikální poloze, obr. 2 znázorňuje trubku, kolem které je sevřeno osově dělené korýtko na přívod dusíku a na obr. 3 je znázorněno zařízení na dělení palivové trubky způsobem podle vynálezu ve vodorovné poloze. P ř í k l a d 1 Trubka 1 je ve vertikální poloze přenesena ke sloupu 2, na kterém jsou umístěny dvě dvojice opěrných kladek 3, do kterých je trubka JL uložena a je přitlačována dalsí hydraulicky ovládanou kladkou Opěrné kladky 2 jsou poháněné, takže v nich uložená trubka 2 může rotovat. Výška sloupu 2 odpovídá délce trubky 1_. Opěrné kladky 2 jsou přibližně v jedné čtvrtině délky trubky 2 od jejich konců. Uprostřed mezi opěrnými kladkami 3 je umístěn strojně poháněný sekáč 5, který za rotace trubky 1 vytváří v trubce 1 obvodový vrub 6. Potom se rotace trubky 2 zastaví a pod místem navrubování se kolem trubky 2 sevře osově dělené korýtko 2 jak je patrné z obr. 2, které vytváří nádobku kolem stěny trubky J L, do které se přivádí dusík na prochlazení části trubky 2 kolem vrubu 6. Po prochlazení stěny trubky 1 se dělěné korýtko ]_ rozevře a strojně poháněným sekáčem ji se vede do místa vrubu 6 silný úder, který trubku 2 přerazí. P ř í k l a d 2 Trubka JL je přenesena ze zásobníku a uložena ve vodorovné poloze na dvě dvojice kladek 2 vzdálené od sebe přibližně na polovinu délky trubky 1. Obě dvojice kladek 2 jsou strojně poháněné a jejich pohybem lze trubku JI otáčet. Uprostřed vzdálenosti mezi kladkami 2 j umístěn strojně poháněný sekáč 5., který za rotace trubky 1 do jejího obvodu vytváří vrub Ъ. Potom se trubičkou 8 jejíž ústi je nad trubkou 2 v místě vrubu jí přivádí tekutý dusík. Trubka 2» která stále rotuje se po celém obvodu v místě a v těsné blízkosti vrubu Ъ podchladí na teplotu pod 80 C. Trubka 2 ae P ak zastaví a silným úderem strojního sekáče se přerazí.

Je to nutné s ohledem na přepravní možnosti stíněného ochranného kontejneru do kterého se celý palivový článek nevejde.

3 P Ä E D M Ё T V У N í L B i U Způsob děleni palivového Článku jaderného reaktoru při jeho likvidaci, vyznačující se tím, že trubka palivového článku se v místě požadované dělicí roviny navrubuje a podchladí na teploty pod transitní teplotu vrubové houževnatosti použité oceli a poté se trubka vystaví rázovému ohybovému namáhání, kolmo k ose trubky s maximem napětí v místě vrubu. 3 výkresy

navrubuje a podchladí na teploty pod transitní teplotu vrubové houževnatosti použité oceli a poté

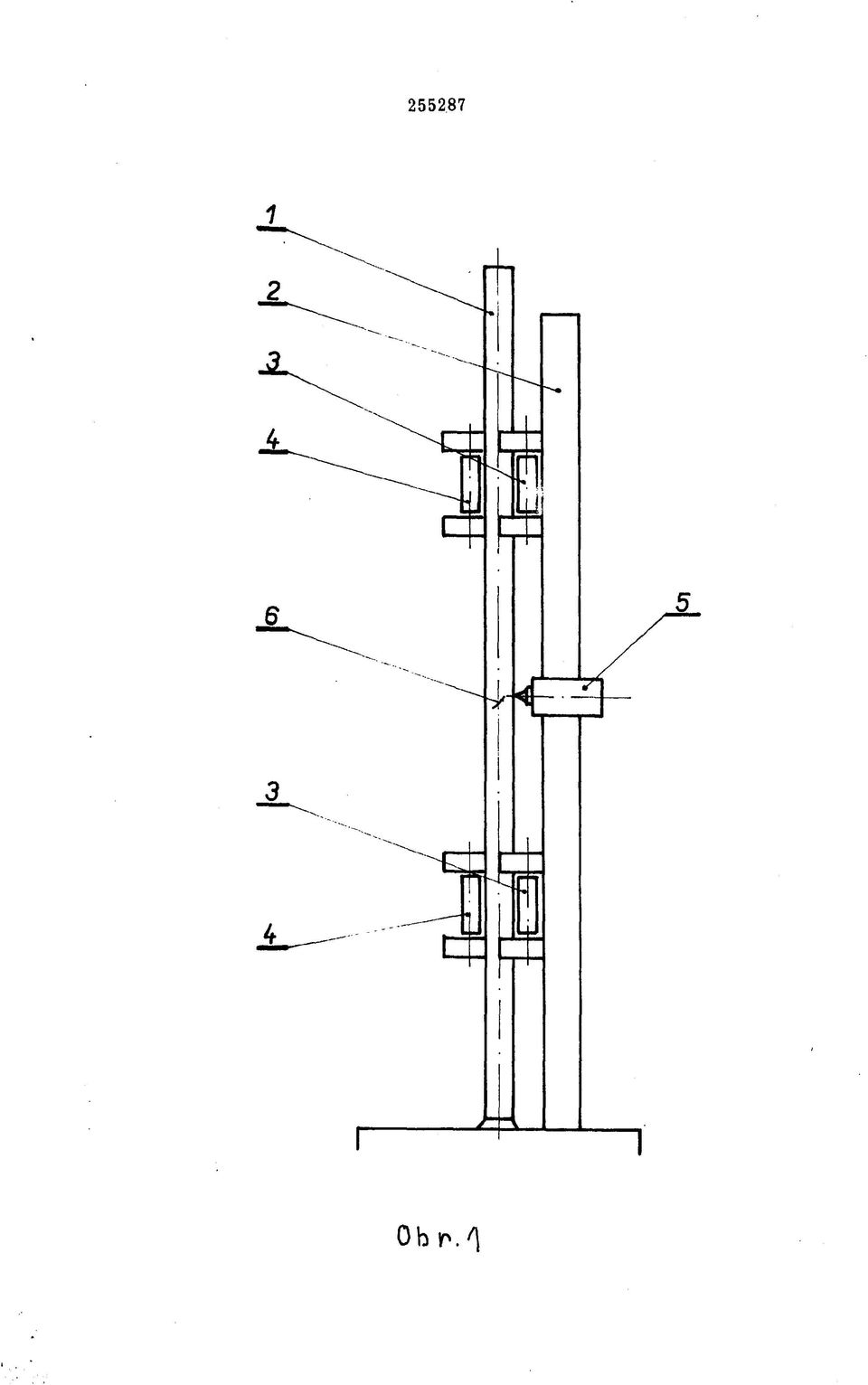

4 1 O b r. 1

5 Tl "ž" r ()br, 2

6 3. -vi о
