1 NÁVOD K POUŽITÍ

2 OBSAH ÚVOD 1 POPIS PŘÍSTROJE 2 VAROVÁNÍ 3, 4 PROVOZ ZAŘÍZENÍ 5, 6 TABULKA TLAKU VZDUCHU 6 VZDUCHOVÝ VENTIL 7 NASTAVENÍ 8, 9 KONTROLA, ČIŠTĚNÍ A SKLADOVÁNÍ _ 10, 11 SEZNAM DÍLŮ 12, 13 RPB LTD PO BOX CHRISTCHURCH NEW ZEALAND WISTA s.r.o. Dlouhé díly 414 Zlín Louky Czech Republic

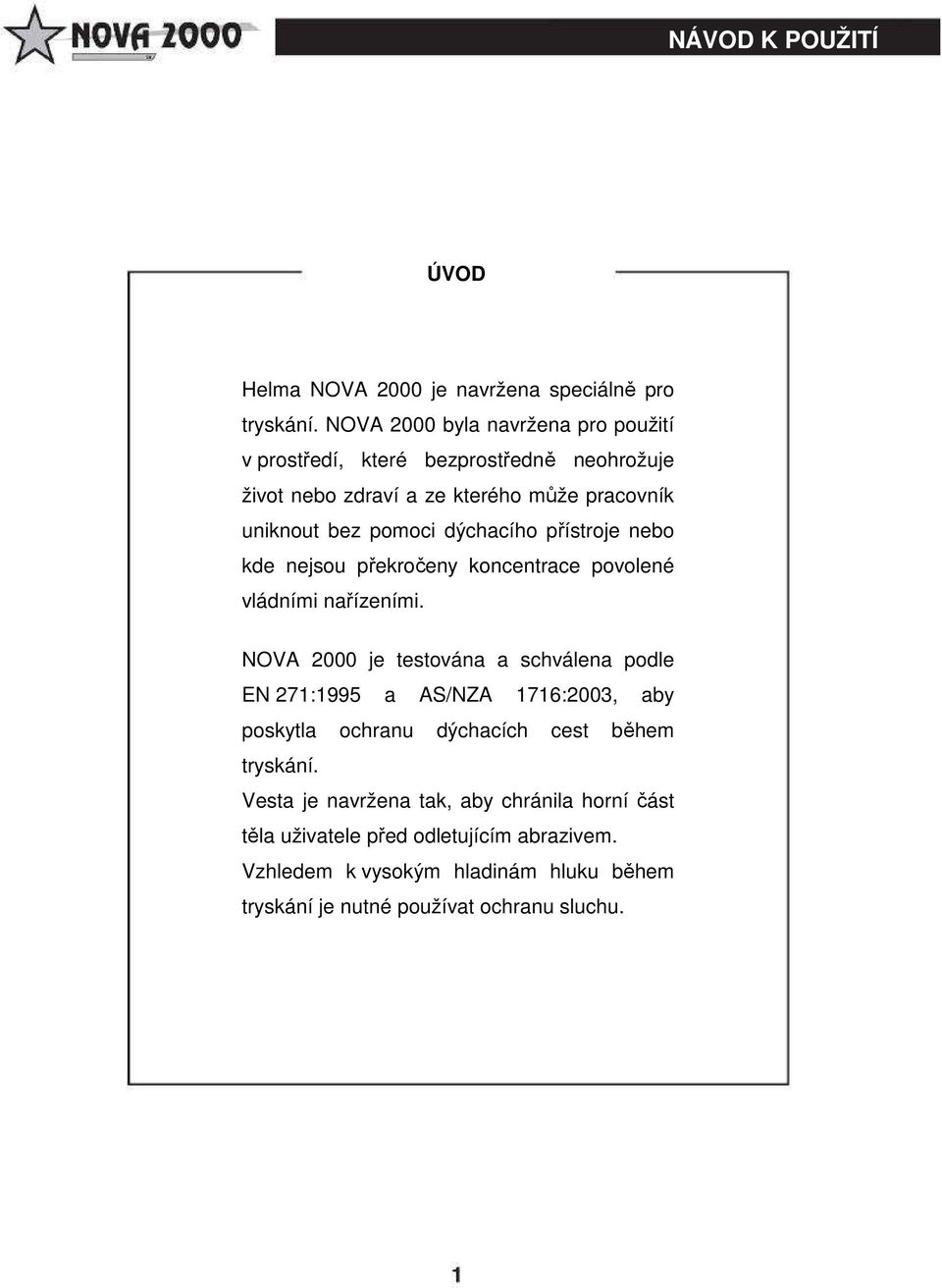

3 ÚVOD Helma NOVA 2000 je navržena speciálně pro tryskání. NOVA 2000 byla navržena pro použití v prostředí, které bezprostředně neohrožuje život nebo zdraví a ze kterého může pracovník uniknout bez pomoci dýchacího přístroje nebo kde nejsou překročeny koncentrace povolené vládními nařízeními. NOVA 2000 je testována a schválena podle EN 271:1995 a AS/NZA 1716:2003, aby poskytla ochranu dýchacích cest během tryskání. Vesta je navržena tak, aby chránila horní část těla uživatele před odletujícím abrazivem. Vzhledem k vysokým hladinám hluku během tryskání je nutné používat ochranu sluchu.

4 POPIS ZAŘÍZENÍ Helma NOVA 2000 se skládá ze tří hlavních částí: helma, dýchací trubice a hadice pro přívod vzduchu (obr. 1.1). Všechny tři části musí být bez poruchy, obsaženy a správně smontovány pro splnění norem EN271 a AS/NZS Obr. 1.1 Ochranná dýchací helma s kápí Vnitřní & vnější hledí Kápě Osazená dýchací trubice ZDROJ ČISTÉHO VZDUCHU PRO DÝCHÁNÍ Kvalita vzduchu dle EN 12021, AS 1715 nebo vyšší Hadice přívodu vzduchu! VAROVÁNÍ! Použití neoriginálních dílů a komponentů má za následek porušení podmínek schválení užívání tohoto zařízení.

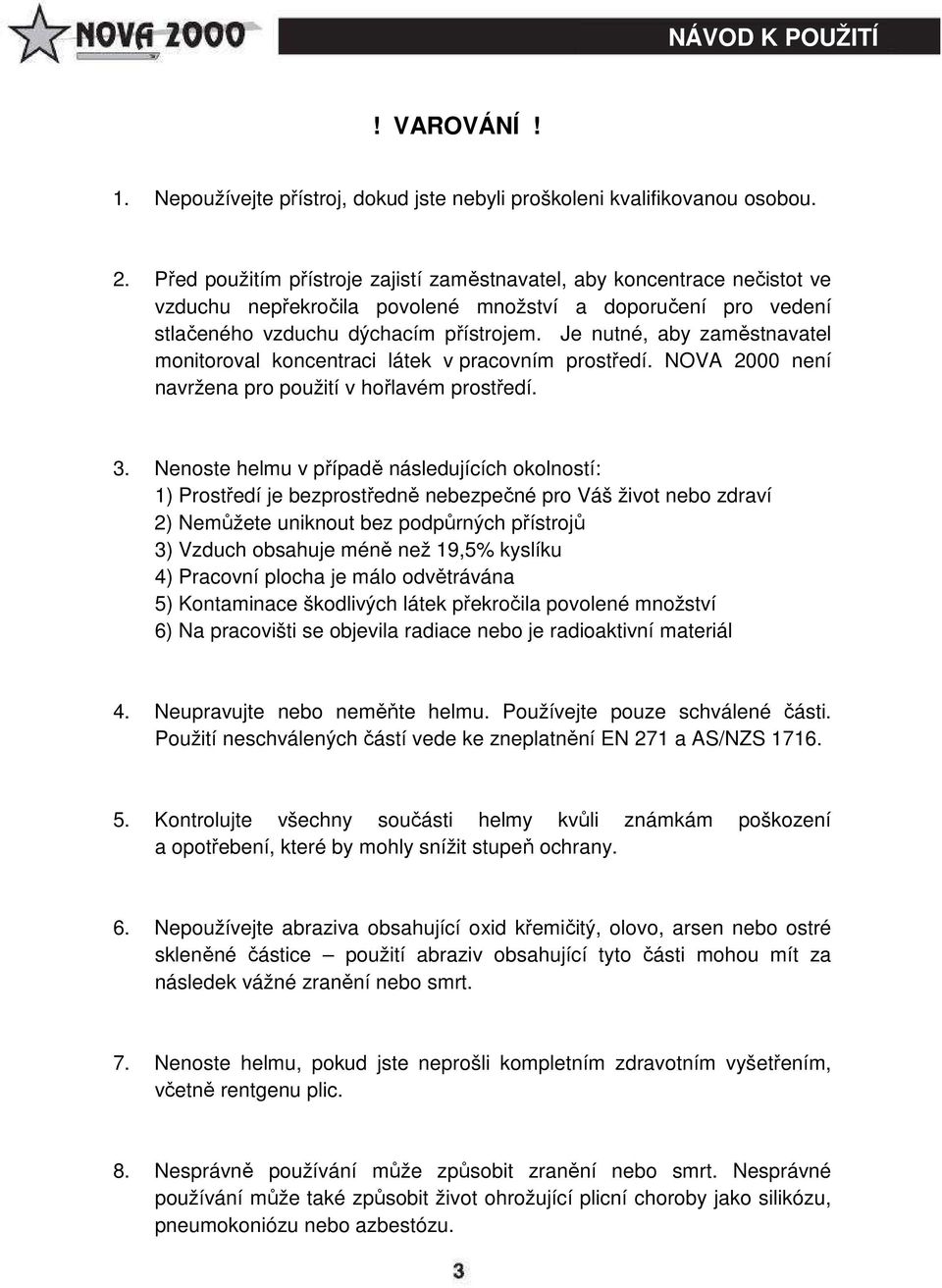

5 ! VAROVÁNÍ! 1. Nepoužívejte přístroj, dokud jste nebyli proškoleni kvalifikovanou osobou. 2. Před použitím přístroje zajistí zaměstnavatel, aby koncentrace nečistot ve vzduchu nepřekročila povolené množství a doporučení pro vedení stlačeného vzduchu dýchacím přístrojem. Je nutné, aby zaměstnavatel monitoroval koncentraci látek v pracovním prostředí. NOVA 2000 není navržena pro použití v hořlavém prostředí. 3. Nenoste helmu v případě následujících okolností: 1) Prostředí je bezprostředně nebezpečné pro Váš život nebo zdraví 2) Nemůžete uniknout bez podpůrných přístrojů 3) Vzduch obsahuje méně než 19,5% kyslíku 4) Pracovní plocha je málo odvětrávána 5) Kontaminace škodlivých látek překročila povolené množství 6) Na pracovišti se objevila radiace nebo je radioaktivní materiál 4. Neupravujte nebo neměňte helmu. Používejte pouze schválené části. Použití neschválených částí vede ke zneplatnění EN 271 a AS/NZS Kontrolujte všechny součásti helmy kvůli známkám poškození a opotřebení, které by mohly snížit stupeň ochrany. 6. Nepoužívejte abraziva obsahující oxid křemičitý, olovo, arsen nebo ostré skleněné částice použití abraziv obsahující tyto části mohou mít za následek vážné zranění nebo smrt. 7. Nenoste helmu, pokud jste neprošli kompletním zdravotním vyšetřením, včetně rentgenu plic. 8. Nesprávně používání může způsobit zranění nebo smrt. Nesprávné používání může také způsobit život ohrožující plicní choroby jako silikózu, pneumokoniózu nebo azbestózu.

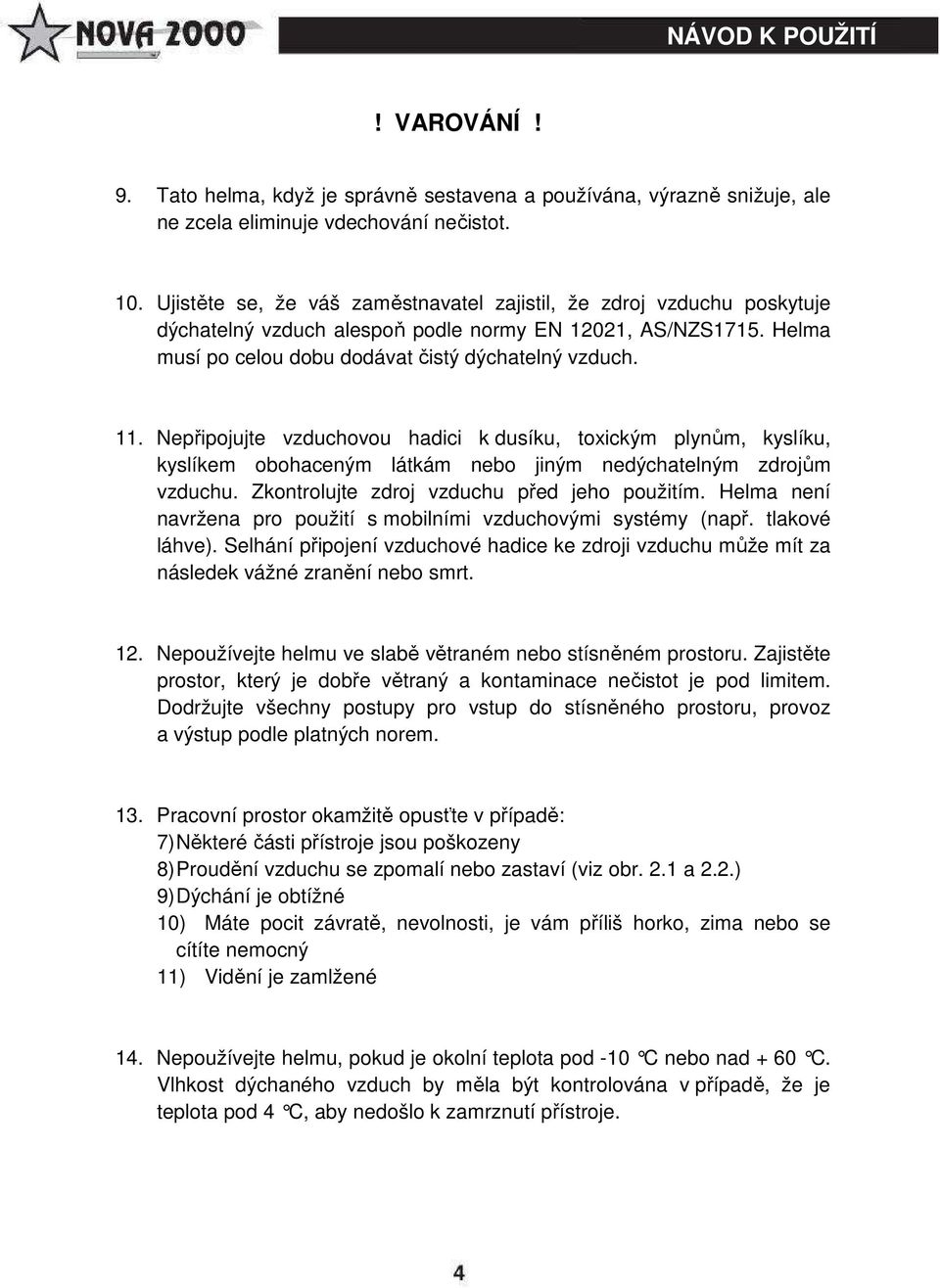

6 ! VAROVÁNÍ! 9. Tato helma, když je správně sestavena a používána, výrazně snižuje, ale ne zcela eliminuje vdechování nečistot. 10. Ujistěte se, že váš zaměstnavatel zajistil, že zdroj vzduchu poskytuje dýchatelný vzduch alespoň podle normy EN 12021, AS/NZS1715. Helma musí po celou dobu dodávat čistý dýchatelný vzduch. 11. Nepřipojujte vzduchovou hadici k dusíku, toxickým plynům, kyslíku, kyslíkem obohaceným látkám nebo jiným nedýchatelným zdrojům vzduchu. Zkontrolujte zdroj vzduchu před jeho použitím. Helma není navržena pro použití s mobilními vzduchovými systémy (např. tlakové láhve). Selhání připojení vzduchové hadice ke zdroji vzduchu může mít za následek vážné zranění nebo smrt. 12. Nepoužívejte helmu ve slabě větraném nebo stísněném prostoru. Zajistěte prostor, který je dobře větraný a kontaminace nečistot je pod limitem. Dodržujte všechny postupy pro vstup do stísněného prostoru, provoz a výstup podle platných norem. 13. Pracovní prostor okamžitě opusťte v případě: 7) Některé části přístroje jsou poškozeny 8) Proudění vzduchu se zpomalí nebo zastaví (viz obr. 2.1 a 2.2.) 9) Dýchání je obtížné 10) Máte pocit závratě, nevolnosti, je vám příliš horko, zima nebo se cítíte nemocný 11) Vidění je zamlžené 14. Nepoužívejte helmu, pokud je okolní teplota pod -10 C nebo nad + 60 C. Vlhkost dýchaného vzduch by měla být kontrolována v případě, že je teplota pod 4 C, aby nedošlo k zamrznutí přístroje.

7 PROVOZ ZAŘÍZENÍ KVALITA VZDUCHU Do zařízení musí být dodáván čistý dýchatelný vzduch po celou dobu. Helma NOVA 2000 nečistí ani nefiltruje nečistoty. Dýchatelný vzduch musí být dodáván do bodu připevnění vzduchové hadice. Dodávaný vzduch musí splňovat alespoň požadavky dle EN 12021, AS/NZS1715. ZDROJ VZDUCHU Zdroj vzduchu vyhledávejte v čistém prostředí, na přívodu vzduchu do helmy používejte vždy filtr. Neparkujte vozidla vedle vstupu vzduchu, aby nedošlo k nasátí oxidu uhličitého. Používejte vhodné dochlazovače/sušičky s filtry hlásiči přítomnosti oxidu uhličitého k zajištění čistého dýchatelného vzduchu po celou dobu. Vzduch musí být pravidelně kontrolován, aby bylo zajištěno, splnění stanovených podmínek. VZDUCHOVÁ HADICE A VYBAVENÍ Hadice pro přívod vzduchu musí být použita mezi připojovacím bodem a dýchacím přístrojem. Pro spojení hadic musí být použity rychlospojky. Hadice musí mít požadovanou délku a počet sekcí musí odpovídat počtu v tabulce 1.1. Vzduch v přívodní hadici má pracovní tlak až 25 bar. TLAK VZDUCHU Tlak vzduchu musí být průběžně monitorován v bodě připojení, kde vzduch proudí do přístroje. Tlak vzduchu musí být kontrolován spolehlivým tlakoměrem, zatímco přes něj proudí vzduch do přístroje. Varování! Nedodání minimálního požadovaného tlaku v místě přívodu by mohlo vést ke znečištění a snížení průtoku vzduchu.

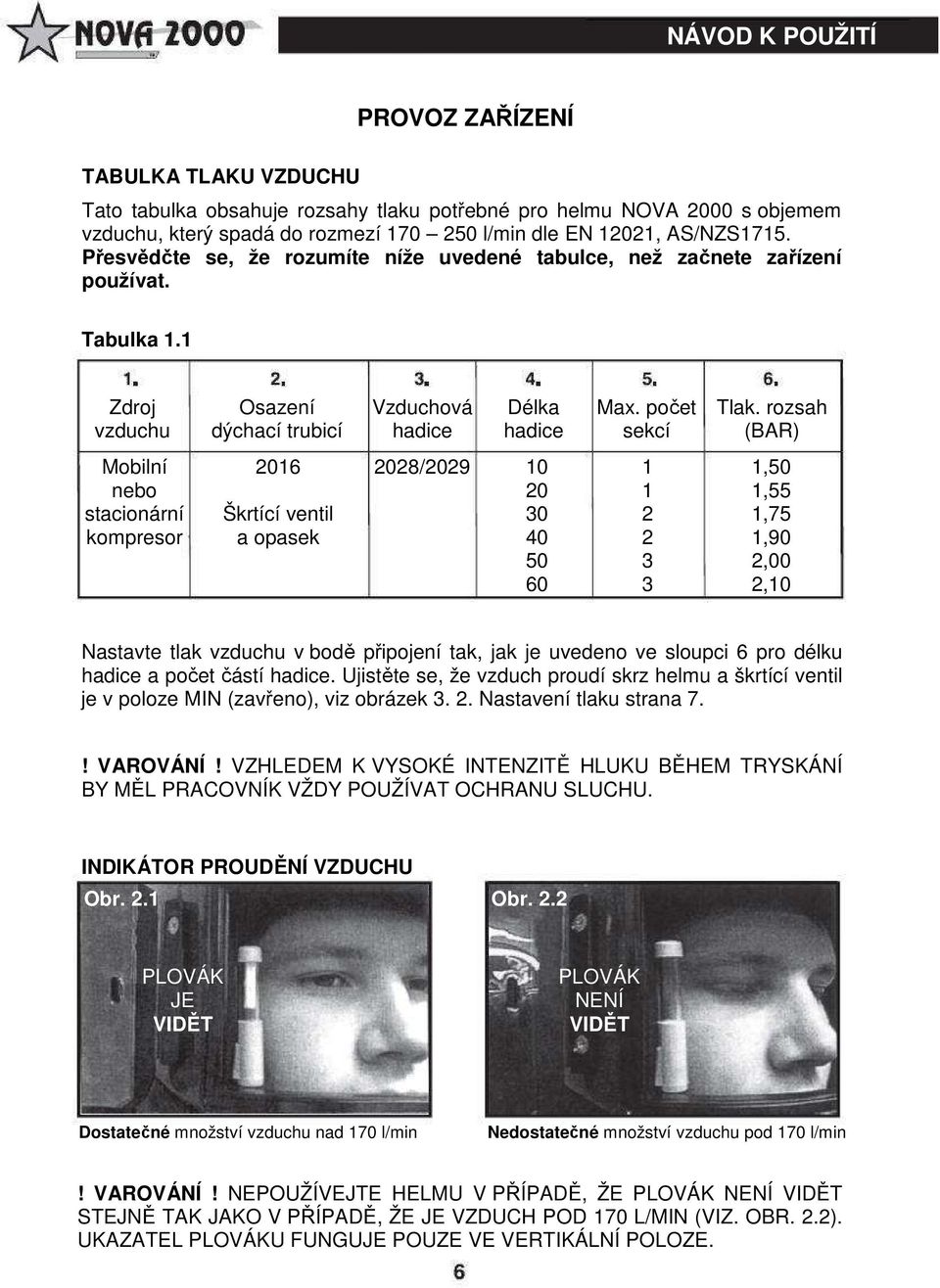

8 PROVOZ ZAŘÍZENÍ TABULKA TLAKU VZDUCHU Tato tabulka obsahuje rozsahy tlaku potřebné pro helmu NOVA 2000 s objemem vzduchu, který spadá do rozmezí l/min dle EN 12021, AS/NZS1715. Přesvědčte se, že rozumíte níže uvedené tabulce, než začnete zařízení používat. Tabulka 1.1 Zdroj vzduchu Osazení dýchací trubicí Vzduchová hadice Délka hadice Max. počet sekcí Tlak. rozsah (BAR) Mobilní nebo stacionární kompresor 2016 Škrtící ventil a opasek 2028/ ,50 1,55 1,75 1,90 2,00 2,10 Nastavte tlak vzduchu v bodě připojení tak, jak je uvedeno ve sloupci 6 pro délku hadice a počet částí hadice. Ujistěte se, že vzduch proudí skrz helmu a škrtící ventil je v poloze MIN (zavřeno), viz obrázek Nastavení tlaku strana 7.! VAROVÁNÍ! VZHLEDEM K VYSOKÉ INTENZITĚ HLUKU BĚHEM TRYSKÁNÍ BY MĚL PRACOVNÍK VŽDY POUŽÍVAT OCHRANU SLUCHU. INDIKÁTOR PROUDĚNÍ VZDUCHU Obr. 2.1 Obr. 2.2 PLOVÁK JE VIDĚT PLOVÁK NENÍ VIDĚT Dostatečné množství vzduchu nad 170 l/min Nedostatečné množství vzduchu pod 170 l/min! VAROVÁNÍ! NEPOUŽÍVEJTE HELMU V PŘÍPADĚ, ŽE PLOVÁK NENÍ VIDĚT STEJNĚ TAK JAKO V PŘÍPADĚ, ŽE JE VZDUCH POD 170 L/MIN (VIZ. OBR. 2.2). UKAZATEL PLOVÁKU FUNGUJE POUZE VE VERTIKÁLNÍ POLOZE.

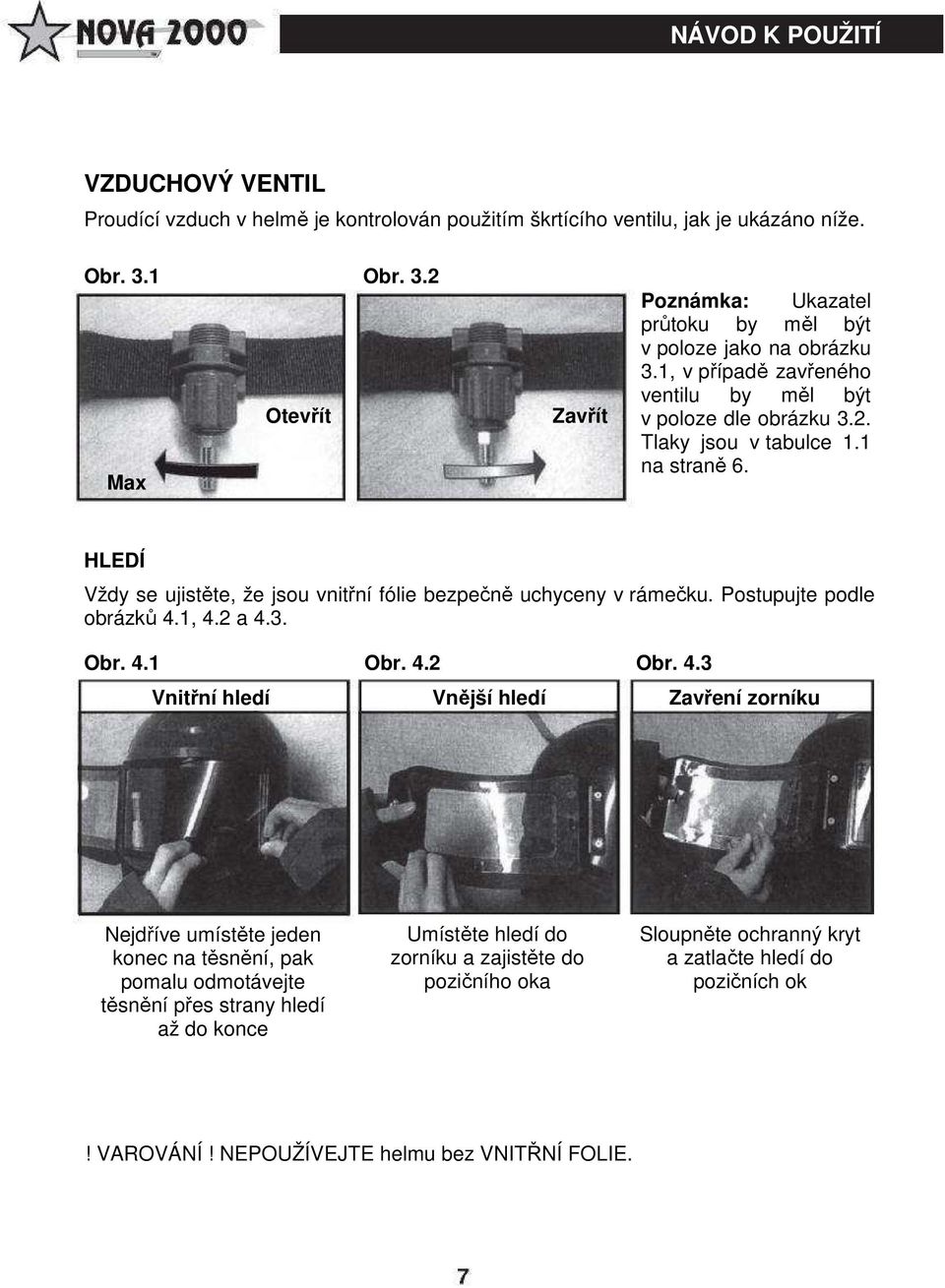

9 VZDUCHOVÝ VENTIL Proudící vzduch v helmě je kontrolován použitím škrtícího ventilu, jak je ukázáno níže. Obr. 3.1 Obr. 3.2 Max Otevřít Zavřít Poznámka: Ukazatel průtoku by měl být v poloze jako na obrázku 3.1, v případě zavřeného ventilu by měl být v poloze dle obrázku 3.2. Tlaky jsou v tabulce 1.1 na straně 6. HLEDÍ Vždy se ujistěte, že jsou vnitřní fólie bezpečně uchyceny v rámečku. Postupujte podle obrázků 4.1, 4.2 a 4.3. Obr. 4.1 Obr. 4.2 Obr. 4.3 Vnitřní hledí Vnější hledí Zavření zorníku Nejdříve umístěte jeden konec na těsnění, pak pomalu odmotávejte těsnění přes strany hledí až do konce Umístěte hledí do zorníku a zajistěte do pozičního oka Sloupněte ochranný kryt a zatlačte hledí do pozičních ok! VAROVÁNÍ! NEPOUŽÍVEJTE helmu bez VNITŘNÍ FOLIE.

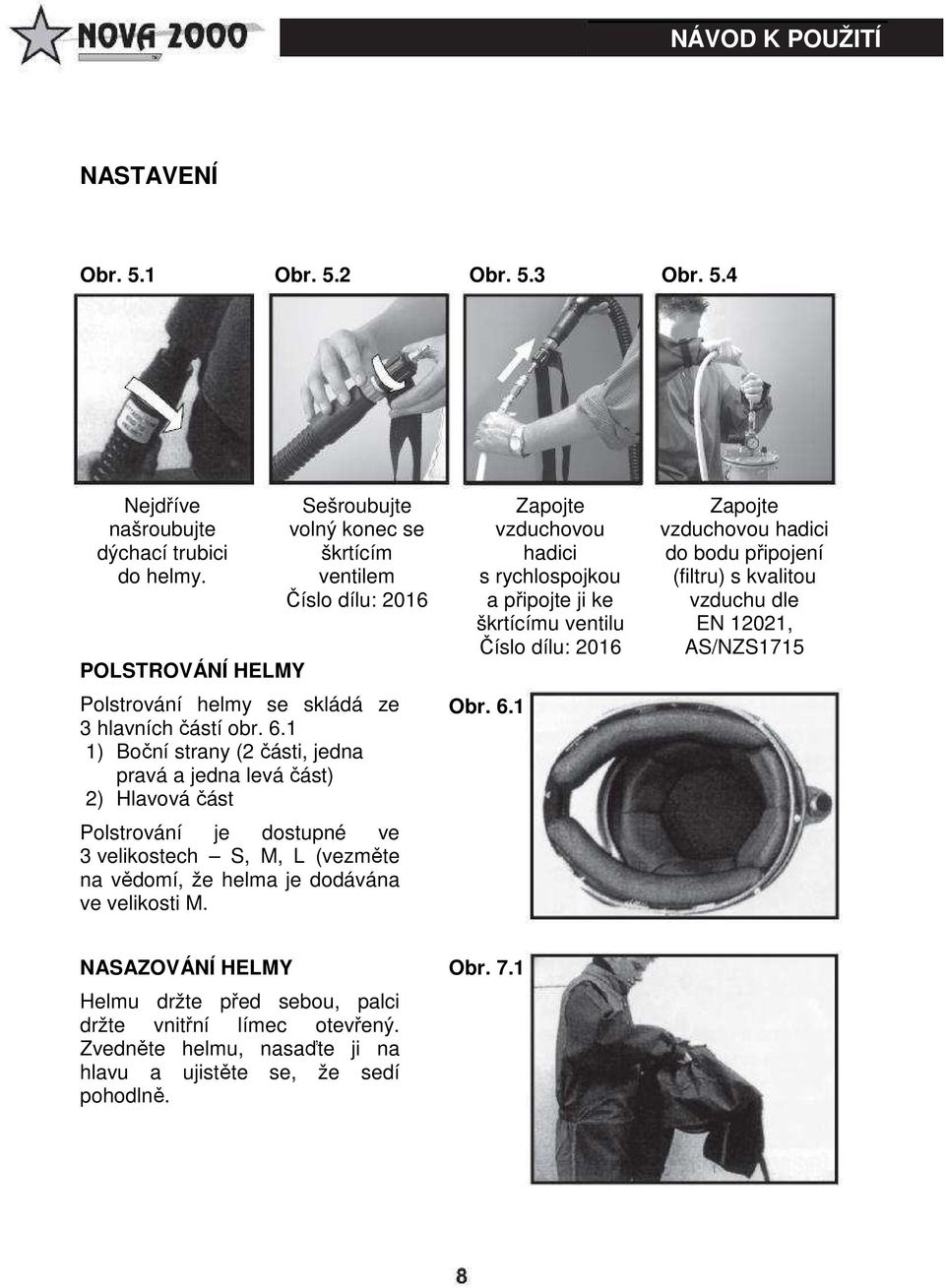

10 NASTAVENÍ Obr. 5.1 Obr. 5.2 Obr. 5.3 Obr. 5.4 Nejdříve našroubujte dýchací trubici do helmy. POLSTROVÁNÍ HELMY Sešroubujte volný konec se škrtícím ventilem Číslo dílu: 2016 Polstrování helmy se skládá ze 3 hlavních částí obr ) Boční strany (2 části, jedna pravá a jedna levá část) 2) Hlavová část Polstrování je dostupné ve 3 velikostech S, M, L (vezměte na vědomí, že helma je dodávána ve velikosti M. Zapojte vzduchovou hadici s rychlospojkou a připojte ji ke škrtícímu ventilu Číslo dílu: 2016 Obr. 6.1 Zapojte vzduchovou hadici do bodu připojení (filtru) s kvalitou vzduchu dle EN 12021, AS/NZS1715 NASAZOVÁNÍ HELMY Helmu držte před sebou, palci držte vnitřní límec otevřený. Zvedněte helmu, nasaďte ji na hlavu a ujistěte se, že sedí pohodlně. Obr. 7.1

11 NASTAVENÍ (Pokračování) NASAZENÍ VESTY A OPASKU Obr. 8.1 Obr. 8.2 Obr. 8.3 Jakmile máte nasazenou helmu a ta dobře sedí na hlavě, srovnejte kápi vpředu i vzadu. Umístěte škrtící ventil na místo, aby byl v dosahu a obtáhněte opasek kolem těla. Nyní spojte obě části přezky na břiše, dokud neuslyšíte cvaknutí. Utáhněte opasek dle potřeb. NASTAVENÍ MNOŽSTVÍ VZDUCHU Když je přilba nasazena a pás zapnut, nastavte proudění vzduchu do přilby škrtícím ventilem 2016 (obr. 3.1 strana 7). Znovu zkontrolujte tlak vzduchu, abyste si byli jisti, že odpovídá tabulce 1.1 na straně 6. Obr. 9.1 SEJMUTÍ HELMY Před sejmutím helmy odejděte z pracovní plochy a výše uvedené postupy udělejte v opačném pořadí.! VAROVÁNÍ! NIKDY nesundávejte helmu, když jste v pracovních prostorech.

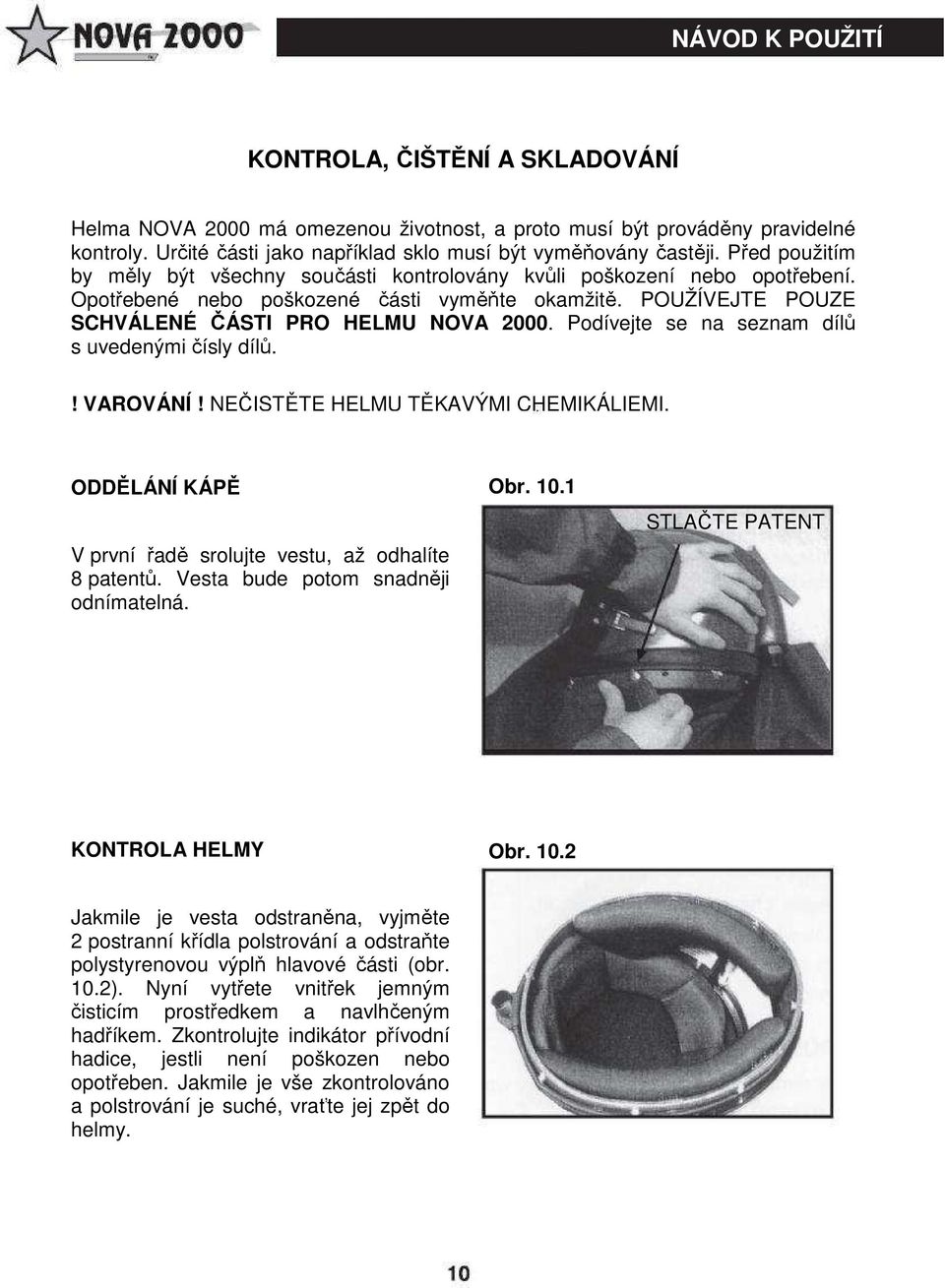

12 KONTROLA, ČIŠTĚNÍ A SKLADOVÁNÍ Helma NOVA 2000 má omezenou životnost, a proto musí být prováděny pravidelné kontroly. Určité části jako například sklo musí být vyměňovány častěji. Před použitím by měly být všechny součásti kontrolovány kvůli poškození nebo opotřebení. Opotřebené nebo poškozené části vyměňte okamžitě. POUŽÍVEJTE POUZE SCHVÁLENÉ ČÁSTI PRO HELMU NOVA Podívejte se na seznam dílů s uvedenými čísly dílů.! VAROVÁNÍ! NEČISTĚTE HELMU TĚKAVÝMI CHEMIKÁLIEMI. ODDĚLÁNÍ KÁPĚ V první řadě srolujte vestu, až odhalíte 8 patentů. Vesta bude potom snadněji odnímatelná. Obr STLAČTE PATENT KONTROLA HELMY Obr Jakmile je vesta odstraněna, vyjměte 2 postranní křídla polstrování a odstraňte polystyrenovou výplň hlavové části (obr. 10.2). Nyní vytřete vnitřek jemným čisticím prostředkem a navlhčeným hadříkem. Zkontrolujte indikátor přívodní hadice, jestli není poškozen nebo opotřeben. Jakmile je vše zkontrolováno a polstrování je suché, vraťte jej zpět do helmy.

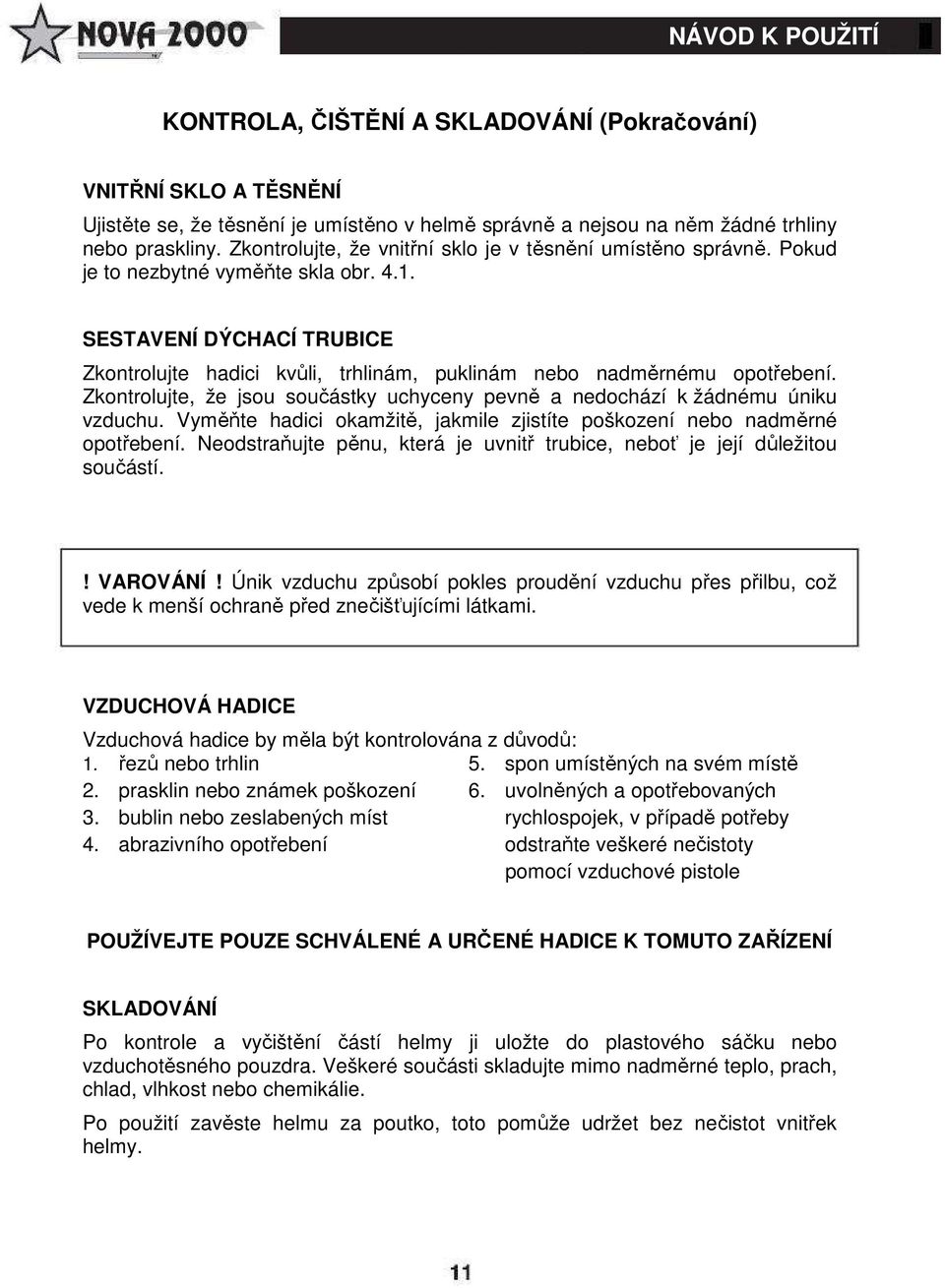

13 KONTROLA, ČIŠTĚNÍ A SKLADOVÁNÍ (Pokračování) VNITŘNÍ SKLO A TĚSNĚNÍ Ujistěte se, že těsnění je umístěno v helmě správně a nejsou na něm žádné trhliny nebo praskliny. Zkontrolujte, že vnitřní sklo je v těsnění umístěno správně. Pokud je to nezbytné vyměňte skla obr SESTAVENÍ DÝCHACÍ TRUBICE Zkontrolujte hadici kvůli, trhlinám, puklinám nebo nadměrnému opotřebení. Zkontrolujte, že jsou součástky uchyceny pevně a nedochází k žádnému úniku vzduchu. Vyměňte hadici okamžitě, jakmile zjistíte poškození nebo nadměrné opotřebení. Neodstraňujte pěnu, která je uvnitř trubice, neboť je její důležitou součástí.! VAROVÁNÍ! Únik vzduchu způsobí pokles proudění vzduchu přes přilbu, což vede k menší ochraně před znečišťujícími látkami. VZDUCHOVÁ HADICE Vzduchová hadice by měla být kontrolována z důvodů: 1. řezů nebo trhlin 5. spon umístěných na svém místě 2. prasklin nebo známek poškození 6. uvolněných a opotřebovaných 3. bublin nebo zeslabených míst rychlospojek, v případě potřeby 4. abrazivního opotřebení odstraňte veškeré nečistoty pomocí vzduchové pistole POUŽÍVEJTE POUZE SCHVÁLENÉ A URČENÉ HADICE K TOMUTO ZAŘÍZENÍ SKLADOVÁNÍ Po kontrole a vyčištění částí helmy ji uložte do plastového sáčku nebo vzduchotěsného pouzdra. Veškeré součásti skladujte mimo nadměrné teplo, prach, chlad, vlhkost nebo chemikálie. Po použití zavěste helmu za poutko, toto pomůže udržet bez nečistot vnitřek helmy.

14 SEZNAM DÍLŮ Odpovídá návodu k obsluze pro CCT 4000 pro výměnu dílů

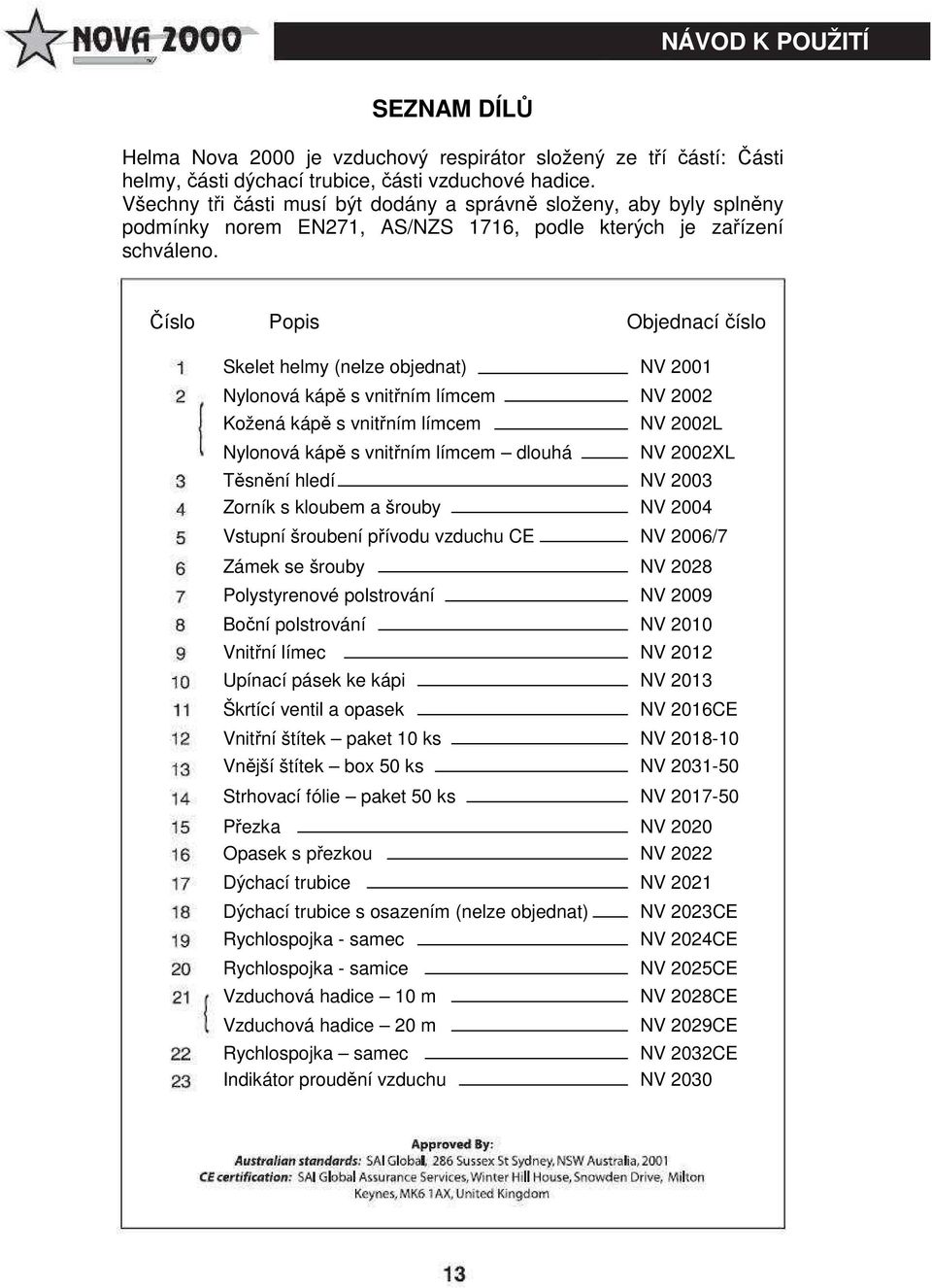

15 SEZNAM DÍLŮ Helma Nova 2000 je vzduchový respirátor složený ze tří částí: Části helmy, části dýchací trubice, části vzduchové hadice. Všechny tři části musí být dodány a správně složeny, aby byly splněny podmínky norem EN271, AS/NZS 1716, podle kterých je zařízení schváleno. Číslo Popis Objednací číslo Skelet helmy (nelze objednat) NV 2001 Nylonová kápě s vnitřním límcem NV 2002 Kožená kápě s vnitřním límcem Nylonová kápě s vnitřním límcem dlouhá NV 2002L NV 2002XL Těsnění hledí NV 2003 Zorník s kloubem a šrouby NV 2004 Vstupní šroubení přívodu vzduchu CE NV 2006/7 Zámek se šrouby NV 2028 Polystyrenové polstrování NV 2009 Boční polstrování NV 2010 Vnitřní límec NV 2012 Upínací pásek ke kápi NV 2013 Škrtící ventil a opasek Přezka NV 2020 Opasek s přezkou NV 2022 Vzduchová hadice 10 m Vzduchová hadice 20 m NV 2016CE Vnitřní štítek paket 10 ks NV Vnější štítek box 50 ks NV Strhovací fólie paket 50 ks NV Dýchací trubice NV 2021 Dýchací trubice s osazením (nelze objednat) Rychlospojka - samec Rychlospojka - samice NV 2023CE NV 2024CE NV 2025CE NV 2028CE NV 2029CE Rychlospojka samec NV 2032CE Indikátor proudění vzduchu NV 2030

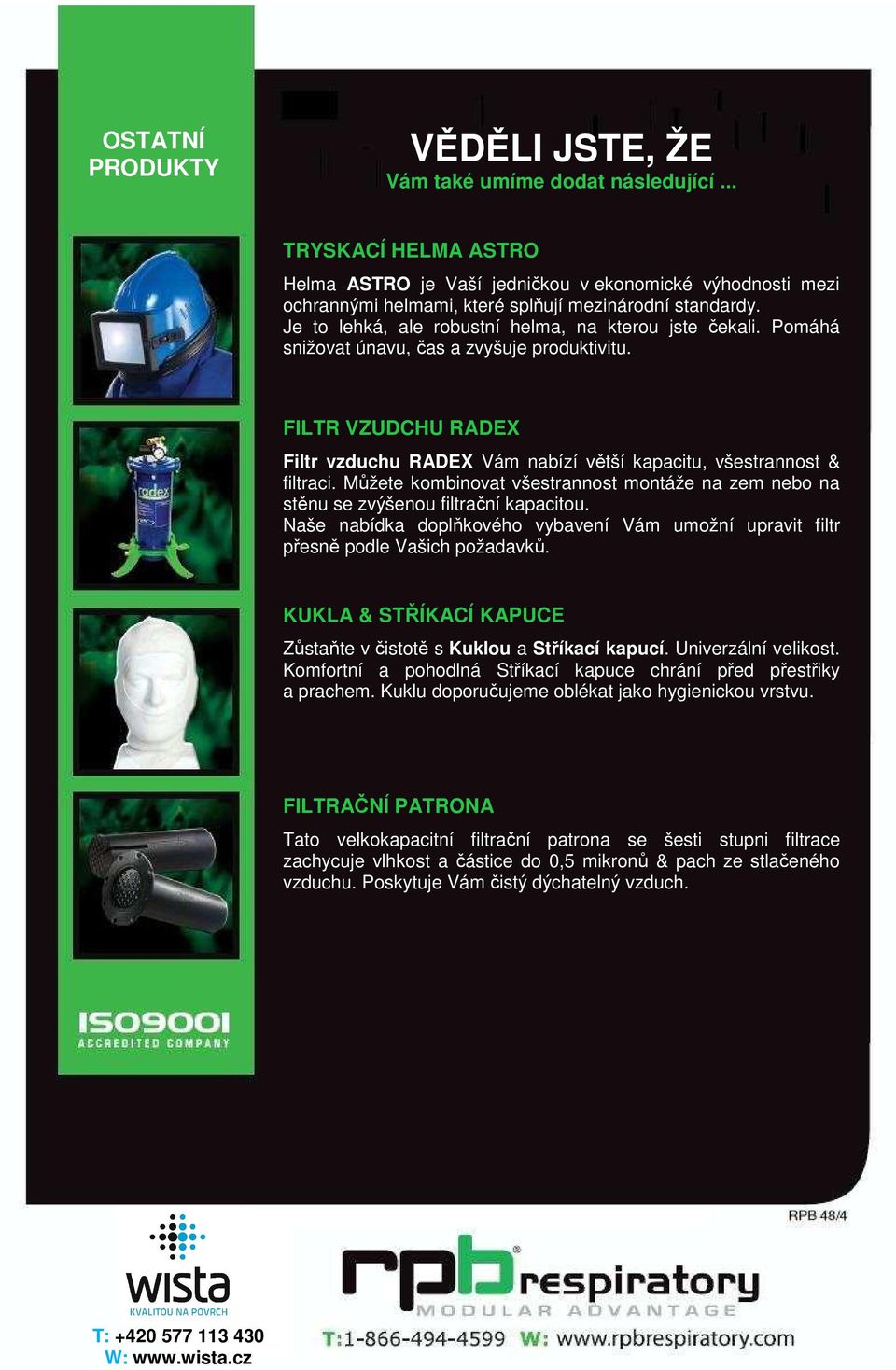

16 OSTATNÍ PRODUKTY VĚDĚLI JSTE, ŽE Vám také umíme dodat následující... TRYSKACÍ HELMA ASTRO Helma ASTRO je Vaší jedničkou v ekonomické výhodnosti mezi ochrannými helmami, které splňují mezinárodní standardy. Je to lehká, ale robustní helma, na kterou jste čekali. Pomáhá snižovat únavu, čas a zvyšuje produktivitu. FILTR VZUDCHU RADEX Filtr vzduchu RADEX Vám nabízí větší kapacitu, všestrannost & filtraci. Můžete kombinovat všestrannost montáže na zem nebo na stěnu se zvýšenou filtrační kapacitou. Naše nabídka doplňkového vybavení Vám umožní upravit filtr přesně podle Vašich požadavků. KUKLA & STŘÍKACÍ KAPUCE Zůstaňte v čistotě s Kuklou a Stříkací kapucí. Univerzální velikost. Komfortní a pohodlná Stříkací kapuce chrání před přestřiky a prachem. Kuklu doporučujeme oblékat jako hygienickou vrstvu. FILTRAČNÍ PATRONA Tato velkokapacitní filtrační patrona se šesti stupni filtrace zachycuje vlhkost a částice do 0,5 mikronů & pach ze stlačeného vzduchu. Poskytuje Vám čistý dýchatelný vzduch. T: W:
