1 Řešení problémů I EVROPSKÝ SOCIÁLNÍ FOND Základní ovládání interaktivních tabulí Jak správně řešit trable se SMART Boardem popisují diagramy v oficiální dokumentaci: Jiří Znamenáček Jiri.Znamenacek@vscht.cz PRAHA & EU INVESTUJEME DO VAŠÍ BUDOUCNOSTI 3 SMART Board Řešení problémů II SMART Board toho umí hodně: - promítat prezentace - zastoupit myš - kreslit pomocí nejrůznějších nástrojů, barev a typů čar - zvýrazňovat části obrazovky - schovávat části obrazovky K naší smůle je to však zařízení velmi náladové a zásadně přestává fungovat v ty nejnevhodnější chvíle (a navíc dost zkresluje barvy). Kromě volání zástupce prodejce jsou i jednodušší metody, které se vyplatí vyzkoušet jako první: použít tlačítko RESET (pokud se k němu dostanete) odpojit a znovu zapojit propojovací kabel (viz předchozí bod) odpojit a znovu zapojit napájení (viz předchozí dva body) Když všechno selže (velmi pravděpodobné), vypněte a znovu zapněte celý systém (pět minut v tahu). Vždycky ještě můžete použít fixy nebo křídu 2 4

2 Dotykový ovládací panel Promítací plochy Ovládací panel v katedře umožňuje různým způsobem propojovat všechna připojená zařízení: ukázat na monitoru vybraný vstup zapnout/vypnout SMART Board nebo plátno přepínat mezi vstupy SMART Boardu a plátna ovládat hlasitost Pravidlo číslo 1: Tlačítko SOURCES funguje stejně jako HOME. Pravidlo číslo 2: Použitím tlačítka Display OFF si koleduje o restart systému. Pravidlo číslo 3: Po vypnutí a zapnutí projektorů dotyková tlačítka lžou zmáčkněte je znovu. 5 Po zapnutí systému SMART Board i plátno fungují jako obyčejná promítačka a ukazují katedrální počítač. Pomocí ovládací panelu v katedře však každému z nich můžete přiřadit jiný zdroj signálu. Poznámka: Zvláště v počítačových učebnách není na SMART Board z lavic skoro vůbec vidět 7 Monitor Zdroje signálu pro SMART Board Po zapnutí systému ukazuje monitor katedrální počítač. Ovládacím panelem si však můžete vybrat jiný zdroj signálu: katedrální počítač externí notebook (nebo jiné zařízení s VGA-vstupem) vizualizér SMART Board To umožňuje něco promítat na plátna a něco jiného si zatím připravovat k budoucímu použití. Nesmíte však zapomenout, kam monitor zrovna kouká ^_^ katedrální počítač plná podpora díky ovladačům SMART externí notebook v základním provedení pouze jako promítačka vizualizér pouze jako promítačka, ač by nemělo SMART Board plná podpora možností e-tabule 6 8

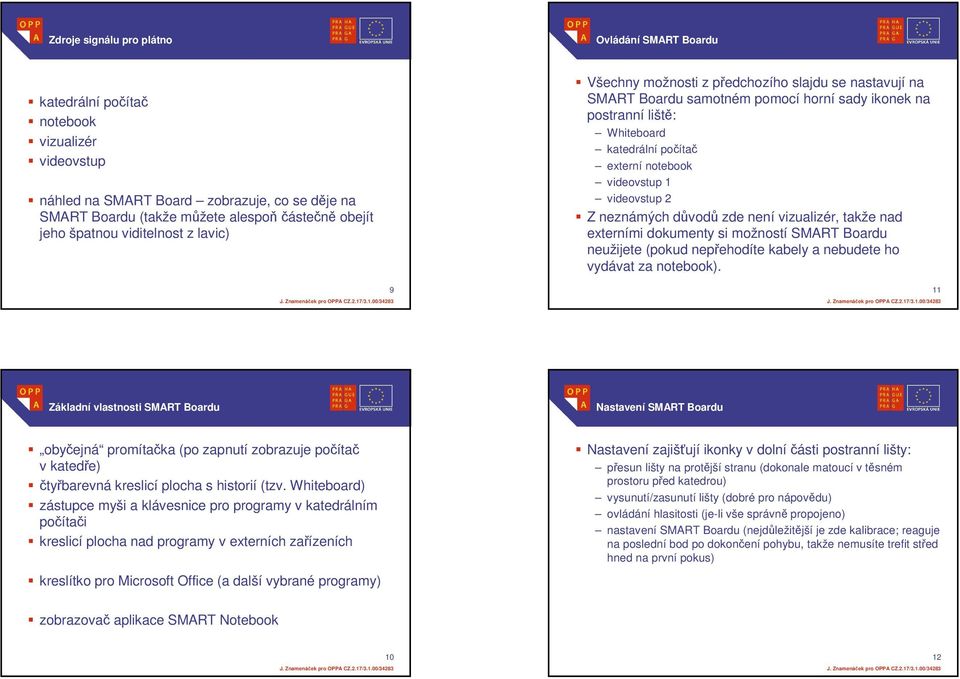

3 Zdroje signálu pro plátno Ovládání SMART Boardu katedrální počítač notebook vizualizér videovstup náhled na SMART Board zobrazuje, co se děje na SMART Boardu (takže můžete alespoňčástečně obejít jeho špatnou viditelnost z lavic) 9 Všechny možnosti z předchozího slajdu se nastavují na SMART Boardu samotném pomocí horní sady ikonek na postranní liště: Whiteboard katedrální počítač externí notebook videovstup 1 videovstup 2 Z neznámých důvodů zde není vizualizér, takže nad externími dokumenty si možností SMART Boardu neužijete (pokud nepřehodíte kabely a nebudete ho vydávat za notebook). 11 Základní vlastnosti SMART Boardu Nastavení SMART Boardu obyčejná promítačka (po zapnutí zobrazuje počítač v katedře) čtyřbarevná kreslicí plocha s historií (tzv. Whiteboard) zástupce myši a klávesnice pro programy v katedrálním počítači kreslicí plocha nad programy v externích zařízeních kreslítko pro Microsoft Office (a další vybrané programy) Nastavení zajišťují ikonky v dolní části postranní lišty: přesun lišty na protější stranu (dokonale matoucí v těsném prostoru před katedrou) vysunutí/zasunutí lišty (dobré pro nápovědu) ovládání hlasitosti (je-li vše správně propojeno) nastavení SMART Boardu (nejdůležitější je zde kalibrace; reaguje na poslední bod po dokončení pohybu, takže nemusíte trefit střed hned na první pokus) zobrazovač aplikace SMART Notebook 10 12

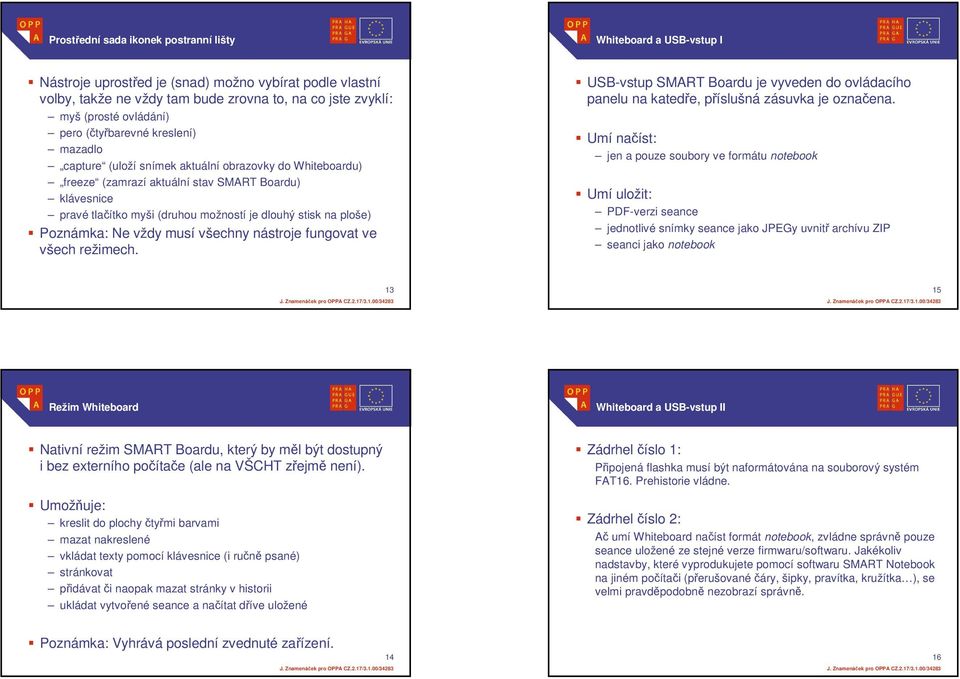

4 Prostřední sada ikonek postranní lišty Whiteboard a USB-vstup I Nástroje uprostřed je (snad) možno vybírat podle vlastní volby, takže ne vždy tam bude zrovna to, na co jste zvyklí: myš (prosté ovládání) pero (čtyřbarevné kreslení) mazadlo capture (uloží snímek aktuální obrazovky do Whiteboardu) freeze (zamrazí aktuální stav SMART Boardu) klávesnice pravé tlačítko myši (druhou možností je dlouhý stisk na ploše) Poznámka: Ne vždy musí všechny nástroje fungovat ve všech režimech. USB-vstup SMART Boardu je vyveden do ovládacího panelu na katedře, příslušná zásuvka je označena. Umí načíst: jen a pouze soubory ve formátu notebook Umí uložit: PDF-verzi seance jednotlivé snímky seance jako JPEGy uvnitř archívu ZIP seanci jako notebook Režim Whiteboard Whiteboard a USB-vstup II Nativní režim SMART Boardu, který by měl být dostupný i bez externího počítače (ale na VŠCHT zřejmě není). Umožňuje: kreslit do plochy čtyřmi barvami mazat nakreslené vkládat texty pomocí klávesnice (i ručně psané) stránkovat přidávat či naopak mazat stránky v historii ukládat vytvořené seance a načítat dříve uložené Zádrhel číslo 1: Připojená flashka musí být naformátována na souborový systém FAT16. Prehistorie vládne. Zádrhel číslo 2: Ač umí Whiteboard načíst formát notebook, zvládne správně pouze seance uložené ze stejné verze firmwaru/softwaru. Jakékoliv nadstavby, které vyprodukujete pomocí softwaru SMART Notebook na jiném počítači (přerušované čáry, šipky, pravítka, kružítka ), se velmi pravděpodobně nezobrazí správně. Poznámka: Vyhrává poslední zvednuté zařízení

5 Odbočka SMART Notebook SMART Board a katedrální počítač Software SMART Notebook umožňuje provádět na SMART Boardu spoustu skopičin, namátkou: více barev více druhůčar šipky pravítka kružítka měření úhlů Navíc si tohle vše můžete připravit dopředu, a pak jen promítat. ALE: Musíte ho mít nainstalovaný (na katedrálních počítačích je). 17 Zdaleka nejzajímavější kombinace. Umožňuje: ovládat programy na počítači dotykem psát do dokumentů na počítači pomocí dotykové klávesnice kreslit nebo zvýrazňovat do pracovní plochy Prakticky: Svítí-li u každého okna nabídka programu SMART Ink, máte vyhráno. Ne-li, pak asi rovnou restartujte systém Ale jak už víme, podpora se liší program od programu. 19 SMART Board a externí zařízení režim SMART Ink Ukázka práce s obrázkovým PDF-dokumentem SMART Board se umí chovat jako průhledné kreslicí plátno nad dalšími externími zařízeními. Microsoft Office v katedrálním počítači: Word, Excel i PowerPoint umí kresby z průhledné vrstvy zvektorizovat a uložit jako součást dokumentu, nad kterými jste je použili. Ostatní videovstupy a programy: Do ostatních vstupů a programů můžete pomocí SMART Ink kreslit či zvýrazňovat do samostatné vrstvy, ale uložit je můžete pouze do Whiteboardu (volba capture ). 18 posun okna aplikace rychlé posuny dokumentu (nebo také okna ) kreslení do aplikace (samostatná vrstva) digitalizace volba SMART Inku, uloží výsledek jako obrázek do SMART Notebooku zachycení ( capture ) volba SMART boardu, uloží výsledek jako obrázek do Whiteboardu 20

6 Ukázka práce s textovým PDF-dokumentem Ukázka práce s MS Office posun textu versus jeho výběr zvýraznění textu: klik do zvýraznění kopie zvýrazněného textu klik mimo zvýraznění kontextová nabídka aplikace Z větší části úplně stejné, jako jsme viděli dosud. Ale navíc umožňuje nakreslené uložit jako součást dokumentu Ukázka práce s textovým editorem Ukázka webová aplikace SPS vkládání textu pomocí klávesnice: na klasické se prostě kliká na písmenka a ta se přímo vkládají (pokud nepoužijeme rozbalovací plochu pro úpravy) na rozpoznávací se píše text, a když jsme spokojeni, tak dáme "Vložit" (vpravo dole; prodleva pro rozpoznání se dá nastavit) zvýraznění textu: stejné jako u PDF kombinace freeze a stolního počítače: přednášející kreslí nebo zvýrazňuje a odfreezuje po dokončení přednášející si připraví jinou aplikaci a odfreezuje po dokončení Ovládání webové aplikace ze SMART Boardu náhrada myši: přesouvání, klikání vybírání textu, jeho přesouvání kreslení do aplikace pomocí SMART Ink (digitalizace otevře SMART Notebook a vloží tam snímek obrazovky) Ovládání dlouhého dokumentu: rychlé posuny (a podivné pohyby okna aplikace) komplikace s přesouváním díky posunům totéž pro výběr textu (a samozřejmě i jeho posun) 22 24

7 Než začnete panikařit Uprostřed na SMART Boardu (před mazadlem) je mimo jiné tlačítko pro nápovědu. Otevře (pravděpodobně v Internet Exploreru) online nápovědu k produktům SMART. Jestli v ní dokážete najít, co potřebujete, jste za vodou. Jestli ne, je čas začít panikařit ^_~ 25 EVROPSKÝ SOCIÁLNÍ FOND DĚKUJI ZA POZORNOST PRAHA & EU INVESTUJEME DO VAŠÍ BUDOUCNOSTI
