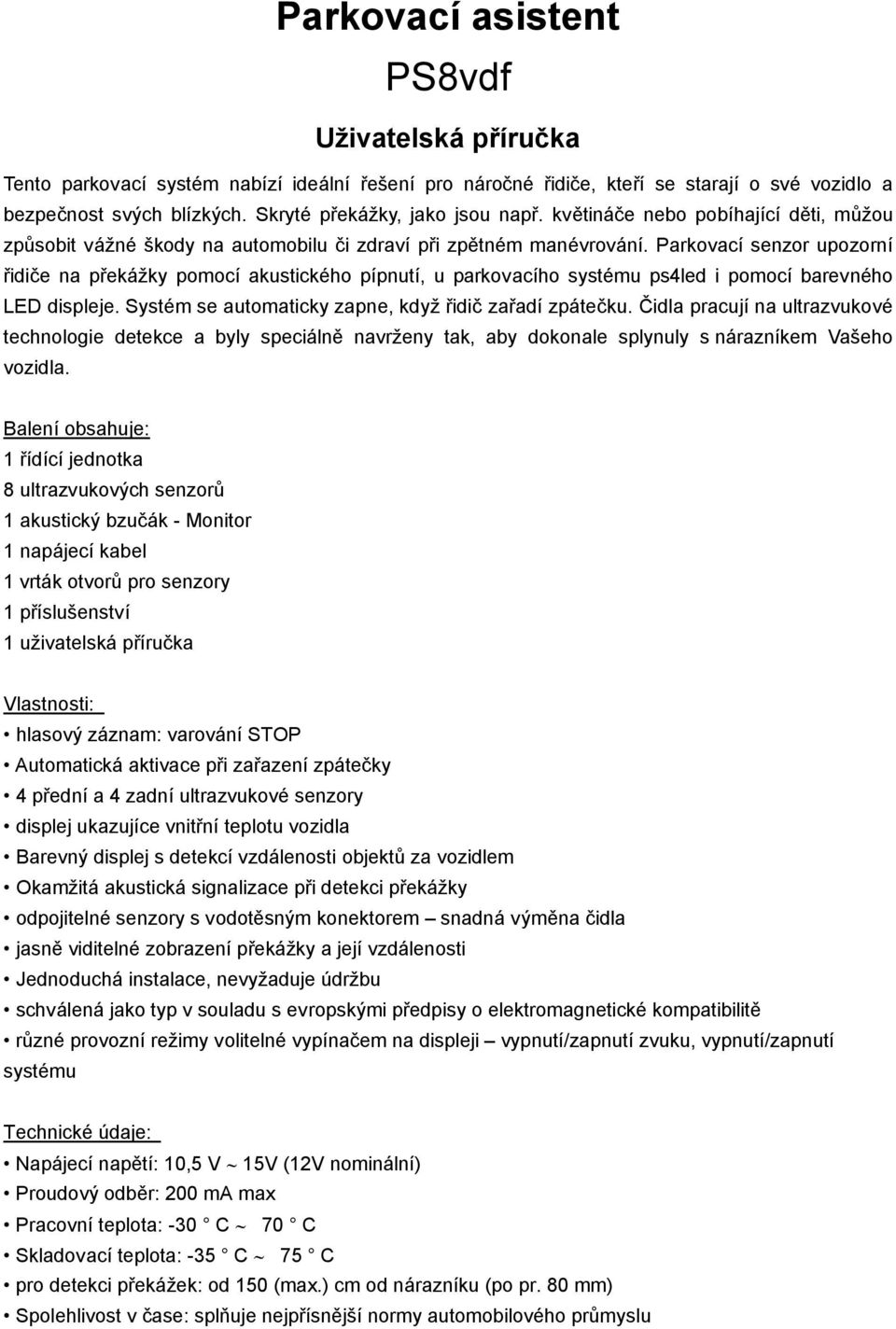

1 Parkovací asistent PS8vdf Uživatelská příručka Tento parkovací systém nabízí ideální řešení pro náročné řidiče, kteří se starají o své vozidlo a bezpečnost svých blízkých. Skryté překážky, jako jsou např. květináče nebo pobíhající děti, můžou způsobit vážné škody na automobilu či zdraví při zpětném manévrování. Parkovací senzor upozorní řidiče na překážky pomocí akustického pípnutí, u parkovacího systému ps4led i pomocí barevného LED displeje. Systém se automaticky zapne, když řidič zařadí zpátečku. Čidla pracují na ultrazvukové technologie detekce a byly speciálně navrženy tak, aby dokonale splynuly s nárazníkem Vašeho vozidla. Balení obsahuje: 1 řídící jednotka 8 ultrazvukových senzorů 1 akustický bzučák - Monitor 1 napájecí kabel 1 vrták otvorů pro senzory 1 příslušenství 1 uživatelská příručka Vlastnosti: hlasový záznam: varování STOP Automatická aktivace při zařazení zpátečky 4 přední a 4 zadní ultrazvukové senzory displej ukazujíce vnitřní teplotu vozidla Barevný displej s detekcí vzdálenosti objektů za vozidlem Okamžitá akustická signalizace při detekci překážky odpojitelné senzory s vodotěsným konektorem snadná výměna čidla jasně viditelné zobrazení překážky a její vzdálenosti Jednoduchá instalace, nevyžaduje údržbu schválená jako typ v souladu s evropskými předpisy o elektromagnetické kompatibilitě různé provozní režimy volitelné vypínačem na displeji vypnutí/zapnutí zvuku, vypnutí/zapnutí systému Technické údaje: Napájecí napětí: 10,5 V 15V (12V nominální) Proudový odběr: 200 ma max Pracovní teplota: -30 C 70 C Skladovací teplota: -35 C 75 C pro detekci překážek: od 150 (max.) cm od nárazníku (po pr. 80 mm) Spolehlivost v čase: splňuje nejpřísnější normy automobilového průmyslu

Parkovací senzor upozorní řidiče na překážky pomocí akustického pípnutí, u parkovacího systému ps4led i pomocí barevného LED displeje. Systém se automaticky zapne, když řidič zařadí zpátečku.

2 Charakteristika: Parkovací senzor vysílá ultrazvukové vlny, které detekují překážku a aktivují akustickou signalizaci. Frekvence ultrazvukových vln byla zvolena za účelem minimalizace rušení nebo úrazu osoby a domácích zvířat. Nastavení signálů na displeji Identifikace překážky v zadní levé části vozidla Přesné zobrazení vzdálenosti Varování STOP Identifikace překážky v zadní pravé části vozidla Popis tlačítek na zadní straně monitoru Pokud je nastavení na tichý režim, Stiskněte horní tlačítko poprvé, systém vstoupí do hlasového záznamu režimu Stiskněte horní tlačítko podruhé, systém vstoupí do akustického režimu Stiskněte horní tlačítko potřetí, systém vstoupí opět do režimu MUTE * Výchozí nastavení je hlasový záznam režimu Pokud je předchozí nastavení na "ON" Stiskněte spodní tlačítko poprvé, systém vypne - OFF Stiskněte spodní tlačítko podruhé, systém zapne - ON Stiskněte spodní tlačítko potřetí: vypne se zobrazování na LED displeji * Výchozí nastavení je v režimu "ON". Hlasová funkce Při couvání je zvolen systém kontroly fungování parkovacích senzorů. Pokud všechny senzory dobře funguje, není žádný hlasový záznam. Pokud senzory špatně fungují je detekován problém ozve se hlasový záznam: zkontrolujte prosím čidlo A/B/C/D/E/F/G/H

Nastavení signálů na displeji Identifikace překážky v zadní levé části vozidla Přesné zobrazení vzdálenosti Varování STOP Identifikace překážky v zadní pravé části vozidla Popis tlačítek na zadní

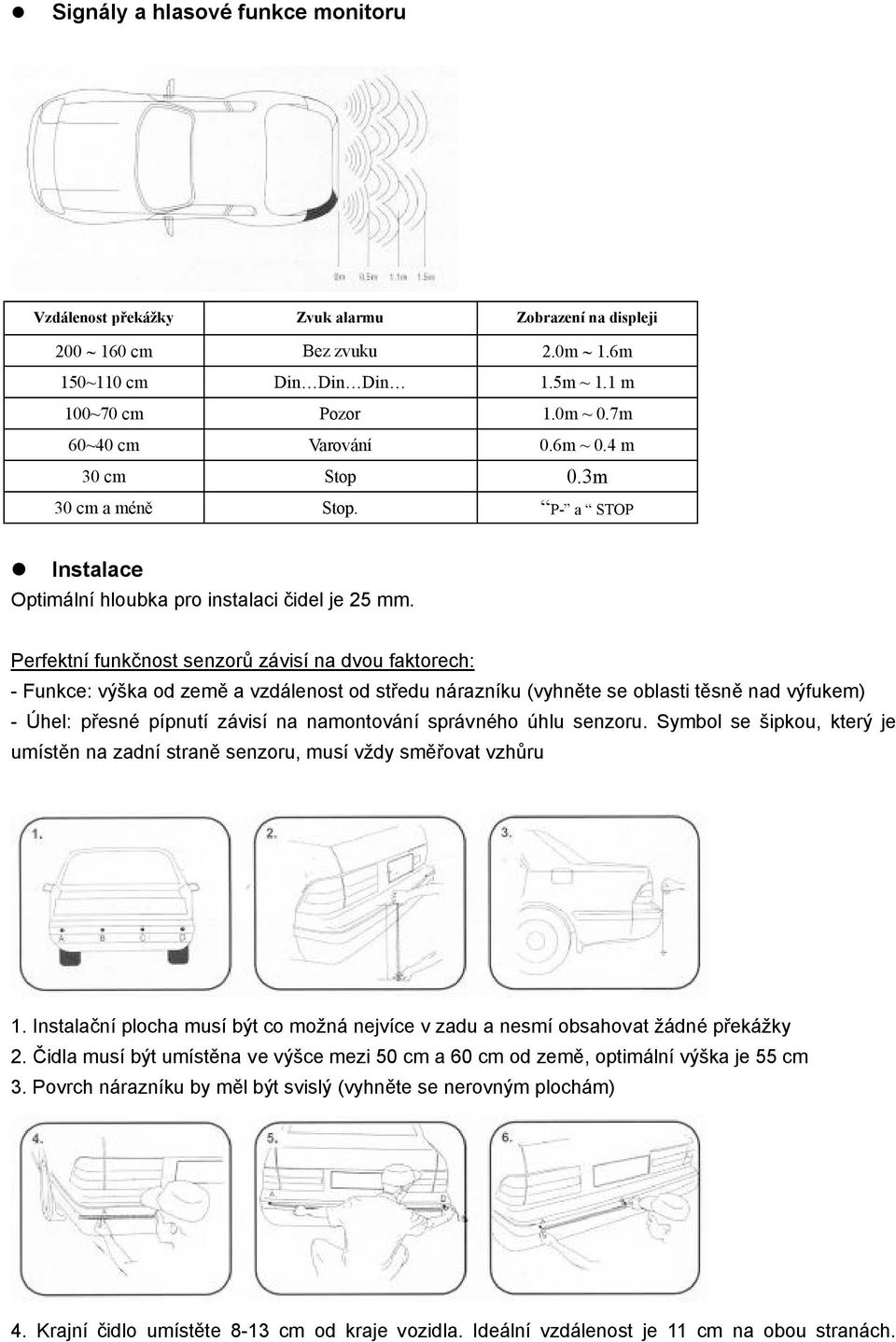

3 Signály a hlasové funkce monitoru Vzdálenost překážky Zvuk alarmu Zobrazení na displeji cm Bez zvuku 2.0m 1.6m 150~110 cm Din Din Din 1.5m ~ 1.1 m 100~70 cm Pozor 1.0m ~ 0.7m 60~40 cm Varování 0.6m ~ 0.4 m 30 cm Stop 0.3m 30 cm a méně Stop. P- a STOP Instalace Optimální hloubka pro instalaci čidel je 25 mm. Perfektní funkčnost senzorů závisí na dvou faktorech: - Funkce: výška od země a vzdálenost od středu nárazníku (vyhněte se oblasti těsně nad výfukem) - Úhel: přesné pípnutí závisí na namontování správného úhlu senzoru. Symbol se šipkou, který je umístěn na zadní straně senzoru, musí vždy směřovat vzhůru 1. Instalační plocha musí být co možná nejvíce v zadu a nesmí obsahovat žádné překážky 2. Čidla musí být umístěna ve výšce mezi 50 cm a 60 cm od země, optimální výška je 55 cm 3. Povrch nárazníku by měl být svislý (vyhněte se nerovným plochám) 4. Krajní čidlo umístěte 8-13 cm od kraje vozidla. Ideální vzdálenost je 11 cm na obou stranách.

Perfektní funkčnost senzorů závisí na dvou faktorech: - Funkce: výška od země a vzdálenost od středu nárazníku (vyhněte se oblasti těsně nad výfukem) - Úhel: přesné pípnutí závisí na namontování

4 Senzory E-H jsou určeny do zadní části a A-D do přední části vozu 5. Změřte vzdálenost mezi dvěma vnějšími čidly a rozdělte ji 3 = "I". 6. Od krajního čila "A", naměřte délku "A + I" a poté "A +2 I" 7. Do označených pozic vyvrtejte otvory pro jednotlivá čidla 8. Umístěte čidla do otvorů 9. ŘJ umístěte vertikálně na suché místo např. do zavazadlového prostoru 10. Akustickou signalizaci umístěte dle Vašeho uvážení 11. Připojení vodičů ŘÍDÍCÍ JEDNOTKA černý vodič ZEM červený vodič +12V napájení zelený vodič +12V brzdová sv. žlutý vodič + 12V zpětná světla Kontrola zapojení Vyzkoušejte správnost funkce čidel. Umístěte vozidlo do prostoru, kde nejbližší překážka je 3 m od zadní a boční části vozidla. Zatáhněte ruční brzdu a vypněte motor. Zařaďte zpátečku a klíčkem otočte do polohy ON, tak, že se rozsvítí zadní světla. Nastavení displeje 1. Monitor zobrazuje teplotu uvnitř vozidla, když nedetekuje žádné překážky v dosahu. 2. Na monitoru se zobrazí 1,5M, když čidla detekují překážku v této vzdálenosti za vozidlem

do zavazadlového prostoru 10. Akustickou signalizaci umístěte dle Vašeho uvážení 11. Připojení vodičů ŘÍDÍCÍ JEDNOTKA černý vodič ZEM červený vodič +12V napájení zelený vodič +12V brzdová sv.

5 3. Na monitoru se zobrazí 0,3M, když čidla detekují překážku v této vzdálenosti 4. Na monitoru se zobrazí P- a STOP, když čidla detekují překážku blíže než 0,3 m od vozidla. Na displeji se zobrazuje pozice překážky v různých vzdálenostech (vpravo, vlevo nebo uprostřed). Pokud akustická signalizace signalizuje překážku, i když za vozidlem žádná není, jsou čidla umístěny příliš nízko, nebo v nesprávném úhlu. Zkontrolujte, zda šipka na zadní straně čidel směřuje vzhůru a kontrolu zopakujte. Instalace POZOR! V následujících situacích může dojít k selhání nebo překážka nemusí být detekována: - V případě, že překážka není úplná nebo má velmi nepravidelný tvar - V případě, že je překážka velmi hladká nebo reflexní (sklo nebo zrcadlo), zejména v případě, kdy je souběžně s karosérií vozidla Plynulé a hladké šikmé a kruhové nebo zvuk absorbující překážky

Pokud akustická signalizace signalizuje překážku, i když za vozidlem žádná není, jsou čidla umístěny příliš nízko, nebo v nesprávném úhlu.

6 DŮLEŽITÉ POZNÁMKY Tento přístroj byl navržen jako pomoc řidiče a nesmí být považován za neomylný. Vždy manévrujte s vozidlem s opatrností a za použití zdravého rozumu. Manévrujte s vozidlem pomalu v zájmu Vaší bezpečnosti i bezpečnosti okolí. Vždy vozidlo zastavte, pokud je aktivován výstražný signál. Pravidelně provádějte funkci kontroly čidel a zajistěte, aby byly čidla po celou dobu čistá. V případě deště, sněhu či ledu, může být senzor předmětem dočasného poklesu citlivosti přibližně o 20%.

Manévrujte s vozidlem pomalu v zájmu Vaší bezpečnosti i bezpečnosti okolí.
