CB 2 CB 2/28 exclusive. Technické údaje

Transkript

1 CB 2 CB 2/28 exclusive CB 2 exclusive je nejlepší a nejspolehliv jší ešení pro šetrné automatické vn jší mytí osobních vozidel s maximálními rozm ry 2,80 m výška und 2,30 m ší ka. Objednací íslo: Technické údaje Mycí výška (mm) 2800 Výška za ízení (mm) 3700 P ípojka erstvé vody objem (l/min) 50 P ípojka erství vody tlak (bar) 4-6 Nap tí V 400 Frekvence Hz 50 Po et fází (Ph) 3

2 Detaily Popis Za ízení CB 2 je portálová mycí linka, která byla vyvinutá pro mytí osobních aut s uzav enou karosérií, malých dodávek a mikrobus. Vozidlo je umíst no do pozice zákazníkem, p i emž je toto díky nov vytvo ennému semaforu pro navád ní vozidel velmi jednoduché a srozumitelné. Následn jezdí portál p es vozidlo a istí ho adekvátn individuáln zvolenému mycímu programu. Ve vývoji nové CB-generace se odrazily veškeré dlouholeté zkušenosti a celá oborová kompetence našeho podniku. Vzniklo za ízení, které spl uje svou spolehlivostí, jednoduchostí v technice a manipulaci,svým istým designem a dokonalostí v jednotlivých mycích krocích každý požadavek. Krok 1: P edmytí, dle použití (mytí disk nebo intenzivní mytí p edku - odstran ní hmyzu) jsou nanášeny odpovídající isticí prost edky cílen jen na kritická místa. Krok 2: Vysokotlaké mytí o istí vozidla od bahna a písku. Krok 3: Kartá ové mytí odstraní jemn ješt z stávající šedý film pomocí rotujících kartá, které mohou být osazeny bu polyethylenem (PE) nebo Carlitem. Krok 4: Oplach / konzervace, oplach s pomocí p i sušení nebo nanesení konzerva ního vosku zajistí navazující sušení a výsledek na mytí na nejvyšší úrovní. Mycí proces je regulován mikroprocesorovým ízením. St ešní sušák s vestav nými vysokotlakými tryskami sleduje prost ednictvím ízení sv telnou závorou kontury vozidla a také vysokotlaké mytí kol rozezná pozici kol díky sv telným závorám. Mycí programy jsou startovány pomocí jednoho ze t í obslužných pult nebo jinými obslužnými prvky (nap. te kou karet).onalostí v jednotlivých mycích krocích každý požadavek. Krok 1: P edmytí, dle použití (mytí disk nebo intenzivní mytí p edku - odstran ní hmyzu) jsou nanášeny odpovídající isticí prost edky cílen jen na kritická místa. Krok 2: Vysokotlaké mytí o istí vozidla od bahna a písku. Krok 3: Kartá ové mytí odstraní jemn ješt z stávající šedý film pomocí rotujících kartá, které mohou být osazeny bu polyethylenem (PE) nebo Carlitem. Krok 4: Oplach / konzervace, oplach s pomocí p i sušení nebo nanesení konzerva ního vosku zajistí navazující sušení a výsledek na mytí na nejvyšší úrovní. Mycí proces je regulován mikroprocesorovým ízením. St ešní sušák s vestav nými vysokotlakými tryskami sleduje prost ednictvím ízení sv telnou závorou kontury vozidla a také vysokotlaké mytí kol rozezná pozici kol díky sv telným závorám. Mycí programy jsou startovány pomocí jednoho ze t í obslužných pult nebo jinými obslužnými prvky (nap. te kou karet). Vybavení a užitek Osazení kartá K dispozici je varianta z polyetylenu, z materiálu Carlite nebo smíšené osazení z obou materiál. Dokonalá bezpe nost Sv telné závory, semafory a další mechanická za ízení zaru ují bezpe nost lidí i vozidel.

3 Volitelné p íslušenství Bezpe nostní za ízení Bezpe nostní spína pro krátkou halu vjezd/p edek Bezpe nostní spína pro za ízení s nebo bez ochrany proti ost iku. Spína pro p íliš krátkou halu vjezd/pr elí. Objednací íslo Bezpe nostní spína pro úzkou halu vyjezd/zadek Bezpe nostní spína pro za ízení bez ochrany proti ost iku. Spína pro p íliš úzkou halu výjezd/zá. Objednací íslo Bezpe nostní spína pro krátkou halu vyjezd/zadek, mycí výška 2,80m Bezpe nostní spína pro za ízení s ochranou proti ost iku. Spína pro p íliš krátkou halu výjezd/zá pro CB x/28. Objednací íslo Bezpe nostní za ízení pro p íliš široké vozidlo Bezpe nostní za ízení pro p íliš široké vozidlo. Objednací íslo erpadla Spojovací vedení 2" Sada p ípojných díl k propojení s vyrovnávacím zásobníkem (nap. ARS). Objednací íslo Modul nádrž na istou vodu 210 l Modul nádrže na istou vodu 210 l k montáži na erpadlový modul v. p ívodního ventilu. Objednací íslo Vysokotlaké erpadlo HD - E 60/6 K2 II Vysokotlaké erpadlo HD-E 60/6 K2 I, 60 bar, 100 l/min., 13,5 kw pro VT p edmytí a/nebo spodní mytí.jen pro CB 2 comfort a exclusive. Objednací íslo

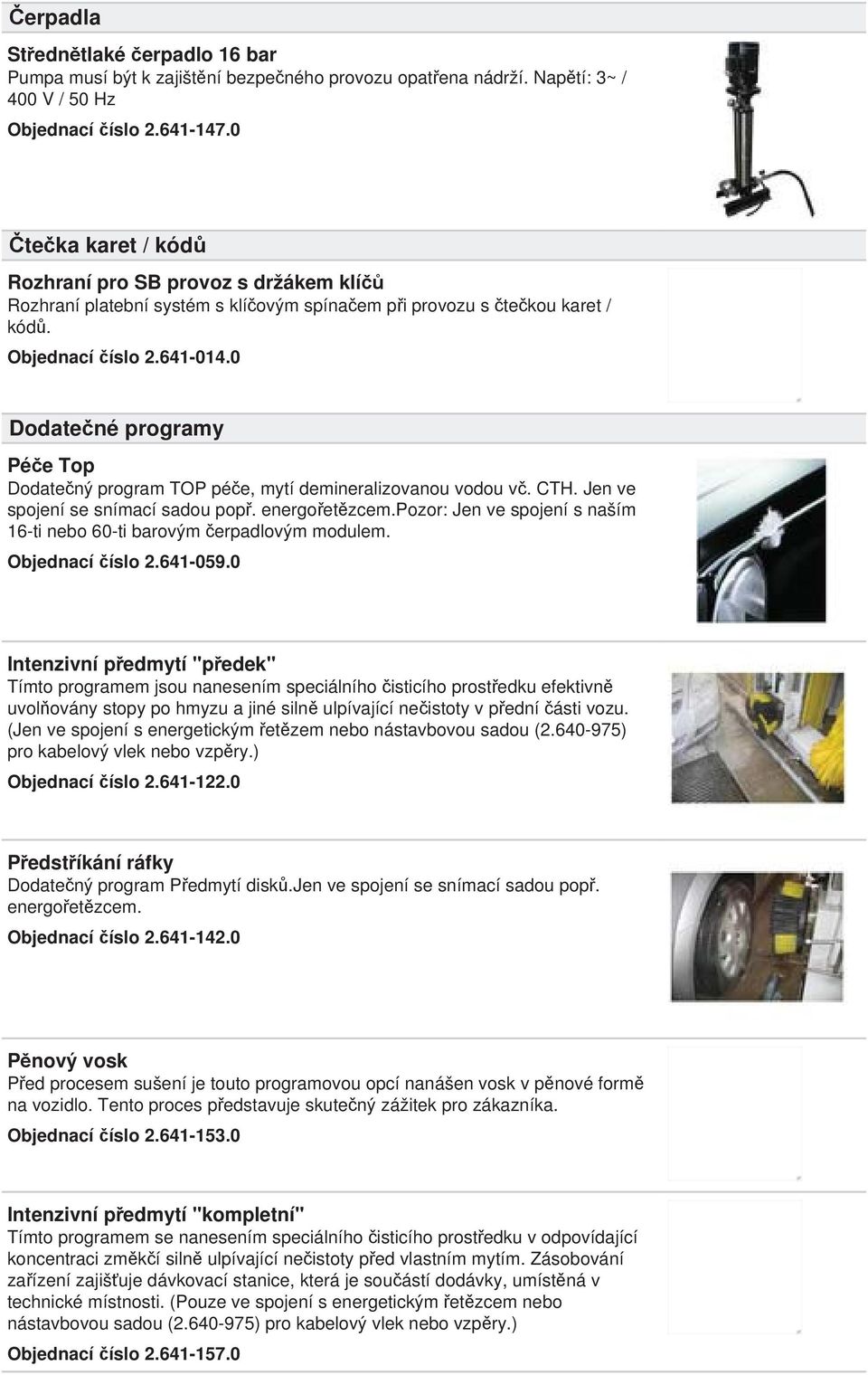

4 erpadla St edn tlaké erpadlo 16 bar Pumpa musí být k zajišt ní bezpe ného provozu opat ena nádrží. Nap tí: 3~ / 400 V / 50 Hz Objednací íslo te ka karet / kód Rozhraní pro SB provoz s držákem klí Rozhraní platební systém s klí ovým spína em p i provozu s te kou karet / kód. Objednací íslo Dodate né programy Pé e Top Dodate ný program TOP pé e, mytí demineralizovanou vodou v. CTH. Jen ve spojení se snímací sadou pop. energo et zcem.pozor: Jen ve spojení s naším 16-ti nebo 60-ti barovým erpadlovým modulem. Objednací íslo Intenzivní p edmytí "p edek" Tímto programem jsou nanesením speciálního isticího prost edku efektivn uvol ovány stopy po hmyzu a jiné siln ulpívající ne istoty v p ední ásti vozu. (Jen ve spojení s energetickým et zem nebo nástavbovou sadou ( ) pro kabelový vlek nebo vzp ry.) Objednací íslo P edst íkání ráfky Dodate ný program P edmytí disk.jen ve spojení se snímací sadou pop. energo et zcem. Objednací íslo P nový vosk P ed procesem sušení je touto programovou opcí nanášen vosk v p nové form na vozidlo. Tento proces p edstavuje skute ný zážitek pro zákazníka. Objednací íslo Intenzivní p edmytí "kompletní" Tímto programem se nanesením speciálního isticího prost edku v odpovídající koncentraci zm k í siln ulpívající ne istoty p ed vlastním mytím. Zásobování za ízení zajiš uje dávkovací stanice, která je sou ástí dodávky, umíst ná v technické místnosti. (Pouze ve spojení s energetickým et zcem nebo nástavbovou sadou ( ) pro kabelový vlek nebo vzp ry.) Objednací íslo

5 Dodate né programy Konzervace voskem Nanesením ošet ujícího prost edku tvrdého vosku s následnou politurou se zlepší vlastnosti lesku auta a konzervace chrání vozidlo. Objednací íslo Dodate né ízení Rozd lova signálu Rozd lova signálu pro spoušt ní disponibilních komponent: - spodní mytí - zvýšení tlaku isté vody - užitková voda - Vysokotlaké/st edn tlakové erpadlo Objednací íslo Kit Patchkabel 20 m Komunika ní kabel mezi rozd lova em napájení, který je namontován u bodu napájení energetického et zce a dalšími komponenty za ízení jako nap. rozd lova ochrany proti zamrznutí nebo ízení vrat, který je instalován v technické místnosti. Objednací íslo Kit Patchkabel 50 m Komunika ní kabel mezi rozd lova em napájení, který je namontován u bodu napájení energetického et zce a dalšími komponenty za ízení jako nap. rozd lova ochrany proti zamrznutí nebo ízení vrat, který je instalován v technické místnosti. Objednací íslo Externí stanice dávkování isticích prost edk Hlášení o vyprázdn ní pro 10l a 25l RM kanystr Podá hlášení, pokud je množství isticího prost edku v kanistru na lince (nebo v technické místnosti) p íliš malé. Tato opce rozvine své kompletní možnosti se systémem dálkového hlášení RDS 1 (k dostání od podzimu 2006). Objednací íslo Externí stanice dávkování isticích prost edk pro max. 5 dávkovacích erpadel Externí dávkovací stanice umož uje dávkování isticích prost edk mimo za ízení jako nap. v technické místnosti. Díky tomu lze používat isticí prost edky ve velkých baleních, i 200 l sudy. Externí dávkovací stanici je možné vybavit až p ti dávkovacími erpadly. Velkou výhodu u frekventovaných za ízení p itom p edstavuje výrazné snížení výdaj dopl ováním isticích prost edk. Tato nástavbová sada je možná pouze ve spojení s p ívodem energie energetických et zcem. Objednací íslo l RM kanystr, prázdný Na za ízení je maximáln místo bu pro kanystry 2 x 25 l; 1 x 25 l a 2 x 10 l nebo 4 x 10 l.koncept isticích prost edk umož uje používat programy p na a šampón a programy prost edek urychlující sušení a horký(p na)vosk se stejným isticím prost edkem (ze stejného kanystru). Kanystry 10 l mají využití, pokud jsou pro programy používány r zné isticí prost edky. Objednací íslo

6 Fernüberwachung RDS I (Remote Diagnostic System I) RDS I je systém pro dálkový p enos p ípadn vzniklých poruch mycí linky. Všechny kódy uložené v pam ti chyb lze zasílat na ovou adresu (hlavní p íjemce) a navíc až deseti p íjemc m prost ednictvím SMS (short message service). Stanovené hlavní íslo má p ístup k po ítadlu mytí za celý den resp. od po átku instalace za ízení. Systém pracuje s b žnými SIM (subscriber identity module) kartami všech provozovatel sítí v duálním pásu. Objednací íslo Elektronické p epínání mezi sv telným displejem a RDS I Pokud je mycí linka provozována jak se systémem RDS I, tak i se sv telným displejem, je tato nástavbová sada používána k p epínání mezi ob ma za ízeními. Objednací íslo Kartá e PE kartá e, mycí výška 2,80m Osazení kartá PE (Polyethylen).St ešní, bo ní kartá e a kartá e na mytí kol ve standardních barvách Kärcher.Mycí výška 2,80 m.nutné pro provoz za ízení. Objednací íslo Carlite kartá e, mycí výška 2,80m Osazení kartá Carlite.St ešní, bo ní kartá e a kartá e na mytí kol (kartá e na mytí kol z PE) ve standardních barvách Kärcher.Mycí výška 2,80 m.nutné pro provoz za ízení. Objednací íslo Carlite /PE kartá e, mycí výška 2,80m Objednací íslo Obslužné místo Oblsužné místo "basic" Obslužné místo basic pro ru ní volbu program. Pro provoz za ízení nutné jedno obslužné místo. Objednací íslo

7 Obslužné místo Oblsužné místo "comfort" Obslužné místo comfort s tla ítky p ímé volby program. Pro provoz za ízení nutné jedno obslužné místo. Objednací íslo Ochrana p ed chodem na sucho - kartá e Ochrana proti chodu na sucho Ochrana p ed chodem na sucho pro kartá ový provoz. Objednací íslo Ochrana proti ost iku - bo ní Ochrana proti rozst iku postranní, mycí výška 2,80m Bo ní ochrana proti ost iku, mycí výška 2,80 m. Objednací íslo Pískové filtra ní za ízení ABS provzduš ování Provzduš ovací erpadlo s injektorem vzduchu k provzduš ování p e erpávací nádrže k zamezení problém se zápachem. Objednací íslo ABS nádrž na recykl. vodu Zásobník pro recyklovanou vodu s integrovanými plovákovými spína i a výpustí pro cirkulaci recyklované vody; objem 1000 l Objednací íslo ABS zásobník odpadní vody Dopl kový plovákový spína v p e erpávacím zásobníku Objednací íslo ABS m ení vodivosti M ení obsahu soli v nádrži recyklované vody Objednací íslo ABS ponorné erpadlo WRP Ponorné erpadlo s plovákovým spína em pro WRP a za ízením pro upevn ní na st nu nádrže Objednací íslo

8 Pískové filtra ní za ízení ABS zásobovací erpadlo WRP St edotlaké erpadlo k zásobování mycí linky Objednací íslo ABS nouzové zásobování istou vodou Pro napln ní nádrže recyklované vody istou vodou p i nedostatku vody Objednací íslo ABS stojan rozvodné sk ín Op rná noha pro rozvodnou sk í WRP 10000, WRP nebo ABS st edotlaké erpadlo Objednací íslo ABS dopl ková nádrž recyklované vody Dopl ková nádrž recyklované vody, 1000 l Objednací íslo Montážní sada WRP Montážní sada pro instalaci WRP Objednací íslo ABS cirkula ní erpadlo Cirkula ní erpadlo s rozvodnou sk íní k ízení cirkulace recyklované vody pro zamezení problém m se zápachem. Objednací íslo Hadice ponor. erp. WRP Hadice k propojení ponorného erpadla WRP s WRP Objednací íslo Provzduš ovací hadice Hadice k propojení provzduš ovacího erpadla a membránového provzduš ova e z ABS provzduš ování Objednací íslo

9 Pískové filtra ní za ízení Kabel ízení p e erpávací nádrž - WRP Objednací íslo P ední dve e P ední dve e, ve sm ru vjezdu levá strana v. 3-LED-pozi ního semaforu P ední dve e ve sm ru vjezdu levá strana v. LED semaforu pro správné ustavení vozidla v pozici (3pole) a folií mycích fází.nutné pro provoz za ízení. Objednací íslo P ední dve e, ve sm ru vjezdu pravá strana v. 3-LED-pozi ního semaforu P ední dve e ve sm ru vjezdu pravá strana v. LED semaforu pro správné ustavení vozidla v pozici (3pole) a folií mycích fází.nutné pro provoz za ízení. Objednací íslo P ední dve e, levá a pravá strana v. 3-LED-pozi ního semaforu P ední dve e levá a pravá strana v. v. LED semaforu pro správné ustavení vozidla v pozici (3pole) a folií mycích fází.nutné pro provoz za ízení. Objednací íslo P ední dve e, levá a pravá strana v. 3-LED-pozi ního semaforu P ední dve e levá a pravá strana v. LED semaforu pro správné ustavení vozidla v pozici (3pole), folií mycích fází a osv tlení pro ukazatele mycích fází.nutné pro provoz za ízení. Objednací íslo Prodloužení kolejnic Prodloužení pojezdových kolejnic (2x1m pozink) v. upev ovacího materiálu Prodloužení kolejnic 2 x 1m (standard) Objednací íslo Protimrazová ochrana Rozší ení manuální protimrazové ochrany išt ní ráfk / intenzivní p ed išt ní / pé e Top Rozší ení manuální protimrazové ochrany pro išt ní disk, intenzivního p edmytí komplet nebo TOP pé e. Objednací íslo

10 Protimrazová ochrana Rozší ení automatické protimrazové ochrany išt ní ráfk / intenzivní p ed išt ní / pé e Top Rozší ení automatické protimrazové ochrany pro išt ní disk, intenzivního p edmytí komplet nebo TOP pé e. Objednací íslo Automatická protimrazová ochrana Automatická protimrazová ochrana.(umíst ní stla eného vzduchu ze strany stavby) Objednací íslo Rozší ení automatické protimrazové ochrany VT strana / spodní mytí Rozší ení automatické protimrazové ochrany pro vysokotlaké mytí bok /kolem dokola nebo spodního mytí. Objednací íslo Manuální protimrazová ochrana nebo rozší ení Manuální protimrazová ochrana (ru ní spoušt ní) nebo rozší ení manuální protimrazové ochrany pro provoz s užitkovou vodou.umíst ní stla eného vzduchu ze strany stavby. Objednací íslo Rozší ení automatické protimrazové ochrany provoz na užitkovou vodu Rozší ení automatické protimrazové ochrany pro provoz s užitkovou vodou. Objednací íslo Rozší ení manuální protimrazové ochrany VT strana / spodní mytí Rozší ení manuální protimrazové ochrany pro vysokotlaké bo ní nebo spodní mytí. Objednací íslo Rozší ení automatické protimrazové ochrany horký vosk Rozší ení automatické protimrazové ochrany pro horký vosk nebo vyvíje horké vody. Objednací íslo

11 Protimrazová ochrana Rozší ení protimrazové ochrany vysoký tlak Objednací íslo Montážní deska protimrazová ochrana Objednací íslo Prvky oplášt ní P ední oplášt ní Prvek oplášt ní - elní oplášt ní, p í né. Objednací íslo Zadní oplášt ní v. oplášt ní vozíku lanovky bo ních kartá Prvek oplášt ní - zá ové oplášt ní, p í né, v. oplášt ní vozík bo ních kartá. Objednací íslo P ední oplášt ní v etn "Ticker" displeje / zobrazení pr b hu mytí Nástavbová sada se skládá z balí ku elního oplášt ní v etn sv telného displeje "Ticker". LED technologie umož uje dobrou viditelnost i za sv tla. K dispozici jsou r zné funkce:a.) zobrazení fází mytí, vedení uživatele, zobrazení provozní poruchy, specifický reklamní text podle typu zákazníka b hem klidové pozice za ízení b.) stálé zobrazení reklamního textu podle typu zákazníka s výjimkou pokyn pro uživatele a zobrazení provozní poruchytext specifický pro uživatele je možné editovat. Lze zapsat maximáln znak (v. efektních znak ). Objednací íslo Ochranné zakrytování proti UV zá ení P i venkovních instalacích je d ležité chránit vedení elektrické energie, hadic vody a díl, které jsou položené na za ízení, p ed škodlivým UV zá ením. Tato nástavbová sada byla k tomu speciáln vyvinuta a lze ji kdykoli rychle a jednoduše nainstalovat. Objednací íslo ídící vedení Steuerleitung 3x 1,5 mm^2 (Preis pro Meter) Objednací íslo

12 Schwenklamelle Dachtrockner Oto ný lamelový st ešní sušák Odvád ním produ vzduchu pomocí oto né lamely je výsledek sušení na zádi vozidla podstatn lepší. Objednací íslo Spodní mytí Spodní mytí se segmentovým p epínáním Spodní mytí se segmentovým p epínáním je rozd leno do t í mycích segment, které se spínají podle délky vozu. Objednací íslo P ipojovací sada spodní mytí P ipojovací sada spodní mytí se st edn tlakovým erpadlem ( nebo ) Objednací íslo Spodní mytí, 60 bar Objednací íslo Spodní mytí, 16 bar Objednací íslo P epínací ventil HD-za ízení/spodní mytí Objednací íslo Torsteuerung ízení vrat ízení vrat pro letní/zimní provoz (pro jedny nebo dvoje vrata). Objednací íslo ízení vrat basic Objednací íslo

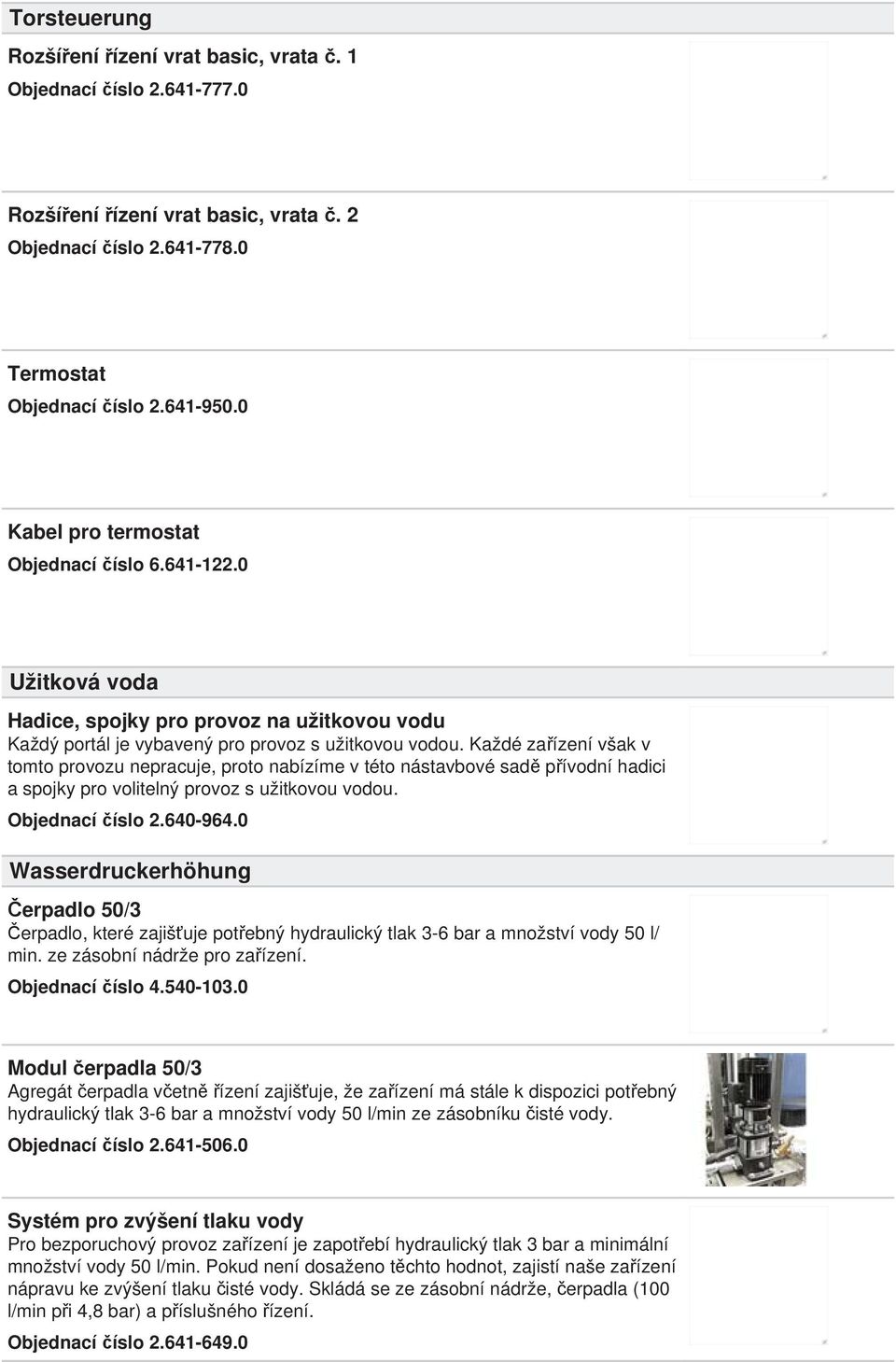

13 Torsteuerung Rozší ení ízení vrat basic, vrata. 1 Objednací íslo Rozší ení ízení vrat basic, vrata. 2 Objednací íslo Termostat Objednací íslo Kabel pro termostat Objednací íslo Užitková voda Hadice, spojky pro provoz na užitkovou vodu Každý portál je vybavený pro provoz s užitkovou vodou. Každé za ízení však v tomto provozu nepracuje, proto nabízíme v této nástavbové sad p ívodní hadici a spojky pro volitelný provoz s užitkovou vodou. Objednací íslo Wasserdruckerhöhung erpadlo 50/3 erpadlo, které zajiš uje pot ebný hydraulický tlak 3-6 bar a množství vody 50 l/ min. ze zásobní nádrže pro za ízení. Objednací íslo Modul erpadla 50/3 Agregát erpadla v etn ízení zajiš uje, že za ízení má stále k dispozici pot ebný hydraulický tlak 3-6 bar a množství vody 50 l/min ze zásobníku isté vody. Objednací íslo Systém pro zvýšení tlaku vody Pro bezporuchový provoz za ízení je zapot ebí hydraulický tlak 3 bar a minimální množství vody 50 l/min. Pokud není dosaženo t chto hodnot, zajistí naše za ízení nápravu ke zvýšení tlaku isté vody. Skládá se ze zásobní nádrže, erpadla (100 l/min p i 4,8 bar) a p íslušného ízení. Objednací íslo
