1 Dešťová voda, sběr, využívání - přehled techniky 1/8 listů Obsah: A. Nádrže - nadzemní, podzemní - pro dešťovou vodu, jejich spojování, vybavení B. Filtry - /zemní/ - / interní -do nádrže/ - /do svodové roury/ C. Automatické moduly řízení pro dům - přepínání na vodovod D. Čerpadla pro srážkové vody, příslušenství E. Vsakovací bloky, vsakovací tunely, geotextilie Tento výběr výrobků, popisy, schémata i obrázky mají informativní úroveň. Výrobci si vyhrazují právo změn produktů i jejich cen. Před objednáním si prosím u nás vyžádejte aktuální technickou specifikaci a cenovou nabídku! Měřítko obrázků není ve vzájemném poměru. A.1. Nádrže pro dešťovou vodu - podzemní, nadzemní - systém Garantia Pozn: *podzemní nádrže CRISTALL, COLUMBUS jsou dodávány jako SADA* - obsahuje: -nádrž, kopule (šachtový nástavec), PE poklop pochozí s dětskou pojistkou, nebo pojízdný litinový poklop CRISTALL sada* Typ litry obj.č. -s pochozím / pojezdovým víkem Cristall Cristall Rozměry: 1600 l d 2100 x š 1050 x v 1220 (bez šachty) 2650 l d 2100 x š 1300 x v 1500 (bez šachty) mm ( +/- 3% ) DUO TANK sada* 5300 litrů obj.č pochozí víko Rozměry: d 2100 x š 2665 x v 1500 (bez šachty) mm konstrukčně vychází z typu Cristall 2650 / 2x COLUMBUS sada* Typ litry obj.č. -s pochozím / pojezdovým víkem Columbus Columbus Columbus Rozměry: 3700 l d 2440 x š 1650 x v 1950 (bez šachty) 4500 l d 2440 x š 1840 x v 2140 (bez šachty) 6500 l d 2440 x š 2220 x v 2500 (bez šachty) RONDUS nádrž Typ litry obj.č. Rondus Rondus Šachtová kopule+pe poklop pochozí Šachtová kopule+litin.poklop pojízdný PE poklop pochozí samostatný Rozměry: 2000 l d 2190 x š 2010 x v 1280 (bez šachty) 3000 l d 2880 x š 2480 x v 1380 (bez šachty)

2 HERCULES Typ (=litry), verze obj.č. nádrž dělená 1600 nadzemní ze dvou dílů, 1600 podzemní vč.rozpěrné trubky x verze nadzemní 1600 vsakovací vč.rozpěr.trubky,12 ks spojek podzemní vsakovací Rozměry: průměr 1350 x v 1600 mm, váha 60 kg Pozn., obrázky: Snadná montáž - mezi dva díly se osadí těsnění a provede patentované spojení pomocí klínů, nádrž je smontovaná během několika minut - a je rozebíratelná Jednotlivé nádrže lze sestavit do baterie - pro dešťovou vodu, - i jako vícekomorový biologický septik s dostatečnou kapacitou Malá váha jednoho dílu (30 kg) a výška 80 cm umožňují snadnou manipulaci Zemní nádrž Herkules není nutno obetonovávat Vsakovací nádrž HERKULES - spodní díl děrovaný + filtrační tkanina nádrž je schopná pojmout velké množství přívalové vody (1600 l) s postupným vsakováním Top Tank Typ (=litry) obj.č. nádrž dělená ze dvou dílů 1300 nadzemní pouze nadzemní instalace Propoj.těsnění DN 70, 2ks Rozměry: průměr 1160 x v 1600 mm ( +/- 3% ), váha 30 kg vyústění: 2 x DN 70, 2 x DN 100, 1 x DN 200 (stejný princip jako výše Herkules) - mezi dva díly se osadí těsnění a provede patentované spojení pomocí klínů - nádrž je smontovaná během několika minut a je rozebíratelná Jednotlivé nádrže lze sestavit do baterie s dostatečnou kapacitou - pro dešťovou vodu i jiné kapaliny Malá váha jednoho dílu (15 kg) a výška 80 cm umožňují snadnou manipulaci Sběrná nádrž Typ (=litry), rozměr obj.č. nádrž nadzemní x 72 x 161 cm informace o hladině - pomocí x 77 x 175 cm průhledné hadice, která je také výpustí vody... Další typy nádrží na výběr (například sloupové ) Materiál a způsob výroby nádrží GARANTIA Polyethylen (PE) - výroba po částech tvářením do dělitelných forem a jednotlivé díly jsou svařeny do kompletu Jiné použití nádrží (nádrže prázdné - bez vnitřního vybavení): Nadzemní, umístěné v objektu, nebo venku * pro sběr vody ze střech, skladování vody z jiných zdrojů Podzemní * skladování pitné vody (např. při malé vydatnosti studny) * jako odpadní jímky * zásoba požární vody

3 Vybavení nádrže!! nádrže Garantia nejsou vnitřně vybaveny - nutno doobjednat dle potřeby (pro první nádrž) Tichý nátok - obsah: koleno, roura vertikální, výústní tvarovka (uklidňující hrnec) obj.č Důležitá pozn.: Pokud bude vtok dešťové vody do nádrží instalován přímo shora - bez uklidňující soupravy - není zabezpečen proces biologického samočištění v nádržích - voda bude zvířená a její "životnost" omezená!!! Přepadový sifon - plovoucí nečistoty a přepad vody obj.č (do kanalizace, vsakovacího tunelu, a pod.) B. Filtry - / Zemní / Interní (do nádrže) / Do svodové roury/ Zemní filtr s košem, pochozí šachta obj.č zelený teleskopický nástavec + PE poklop pochozí - do travních ploch -filtrační koš - snadné vyjmutí a vyčištění koše-síta -přípoj DN 100/150 (přítok, odtok do nádrže, přepad), filtrace 0,35 mm -pro plochu střechy: 350 m 2 /DN100, 500 m 2 /DN150 -nastavitelná výška (hloubka) mm, šachta průměr 400 -také verze pojezdová verze pro zabudování do kopule nádrží Zemní filtr s košem, pojezdová šachta obj.č antracitový teleskopický nástavec + litinový poklop pojezdový -filtrační koš - snadné vyjmutí a vyčištění koše-síta -přípoj DN 100/150 (přítok, odtok do nádrže, přepad), filtrace 0,35 mm -pro plochu střechy: 350 m 2 /DN100, 500 m 2 /DN150 -nastavitelná výška (hloubka) mm, šachta průměr 400 Filtrační nátoková šachta -sběrač pod dešťovou rouru -100% průtok -odtok DN 100 obj.č

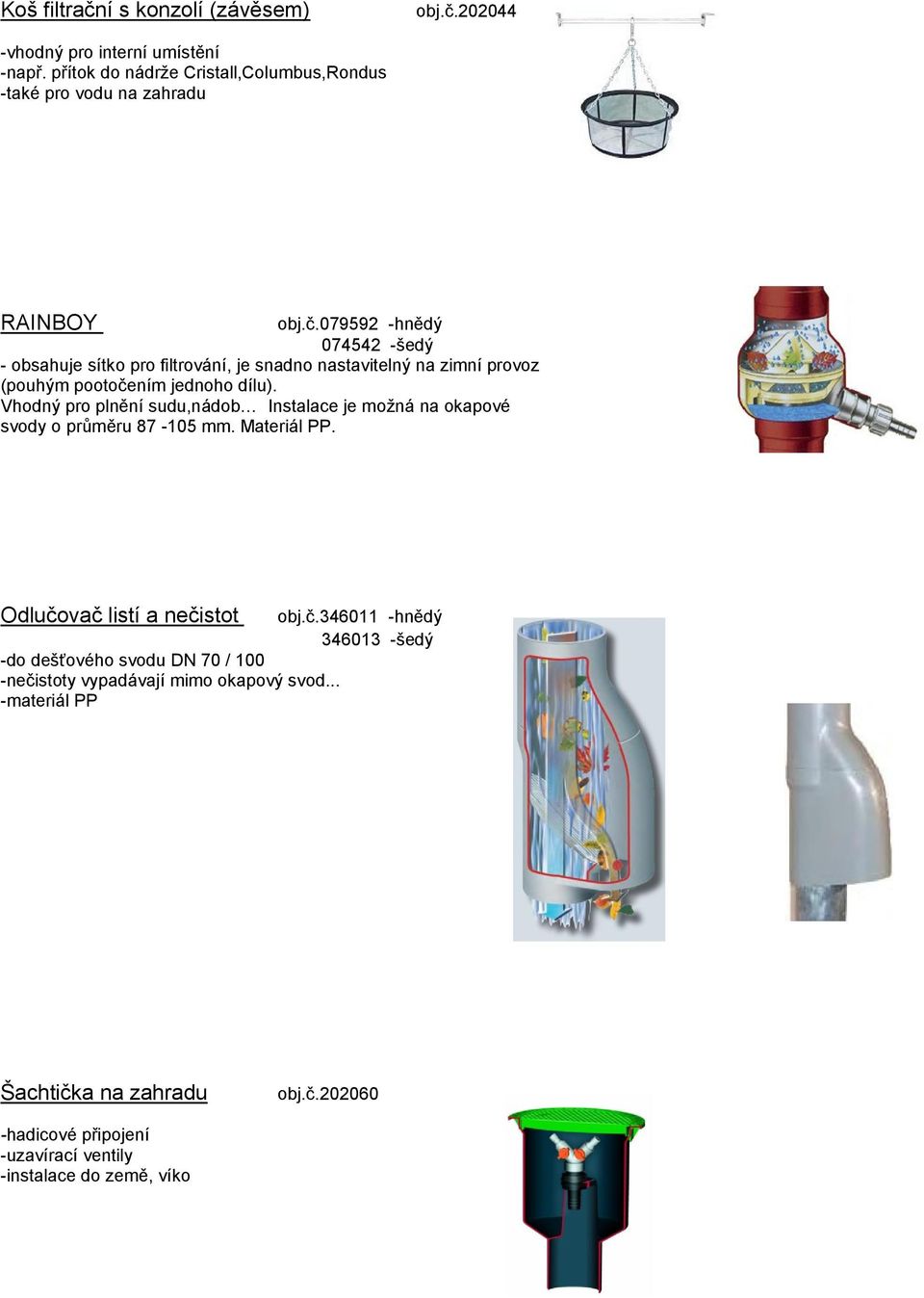

4 Koš filtrační s konzolí (závěsem) obj.č vhodný pro interní umístění -např. přítok do nádrže Cristall,Columbus,Rondus -také pro vodu na zahradu RAINBOY obj.č hnědý šedý - obsahuje sítko pro filtrování, je snadno nastavitelný na zimní provoz (pouhým pootočením jednoho dílu). Vhodný pro plnění sudu,nádob Instalace je možná na okapové svody o průměru mm. Materiál PP. Odlučovač listí a nečistot obj.č hnědý šedý -do dešťového svodu DN 70 / 100 -nečistoty vypadávají mimo okapový svod... -materiál PP Šachtička na zahradu obj.č hadicové připojení -uzavírací ventily -instalace do země, víko

5 C.1. Automatický modul Účel: Řízení celého systému, distribuce vody k odběrním místům, sledování dešťové vody v nádrži, přepínání na vodovod přes vlastní integrovanou nádržku, vodovodní voda je pouze pro domovní vybraný okruh - nepouští vodu do nádrže a tím šetří vodu pitnou. Výrobci dodávají na trh více typů automatických modulů, typické rozdíly jsou v mechanickém provedení, způsobu měření hladiny - elektronicky nebo plovákem, kvalitě a výkonu čerpadla Pouze jako příklad uvádíme názorné schéma: Obrázek je ilustrativní (Modul RWSC) Přístroj zajišťuje: -automatické čerpání dešťové vody k odběrním místům v domě (např.wc, pračka, úklid), i na zahradu -měření hladiny dešťové vody v zásobní nádrži -po zjištění minimálního zbytku dešťové vody přepne domovní odběrní místa na vodovod (zejména splachování WC) -vodovodní voda je udržována ve vlastní zásobní nádržce pro dům - není napuštěna do dešťové nádrže Přístroj obsahuje (obecný popis): 1 Čerpadlo sací - výkon volitelný 2 Pancéřová - sací hadice - přívod dešťové vody z nádrže 3 Hladinoměr - měří výšku hladiny v zásobní nádrži 4 Tlačítkový vypínač / ochrana proti běhu nasucho 5 Výtlak čerpadla k odběrním místům 6 Řídicí jednotka se signalizací stavů 7-8 Manometr s kapilárou - indikuje tlak na výstupu 9 Přívod pitné vody do zásobní nádržky 10 Trojcestný ventil - přepíná mezi dešťovou a pitnou vodou 11 Zásobník pitné vody, cca 12 litrů 12 Přípojka pro dodatečné vybavení (např. maxihlásič) Orientační elektrické připojení: 230 V W C.2. Automatická dopouštěcí sada Pokud je požadavek na dopouštění vodovodní vody přímo do zásobní nádrže s vodou dešťovou, použije se jednodušší a levnější přístroj, např. RENA - souprava pro automatické doplnění vodovodní vody do nádrže s dešťovou vodou Princip činnosti: Napájecí zařízení slouží ke kontrole dostatečné zásoby vody ve sběrných nádržích dešťové vody. Pokud v důsledku příliš slabých srážek, resp. velkého odběru vody klesne hladina náplně ve sběrné nádrži pod úroveň sondy, následuje doplnění ze sítě pitné vody přes elektromagnetický ventil. Celý průběh programu napájecího zařízení je řízený mikroprocesorem v řídicí části. 230V Části: Řídící jednotka Sonda s kabelem Magnetický ventil

6 Příklady instalací celého systému - schematické zobrazení Systém využití dešťové vody pro dům i zahradu Podzemní nádrž, zemní filtr Automatický modul se sacím čerpadlem - v interieru -sleduje hladinu dešťové vody -čerpá dešť.vodu samost.rozvodem pro WC, pračku, výlevku... -při nedostaku dešťové přepne na vodovodní vodu z vlastní nádržky (splachování WC) -čerpá vodu na zahradu Systém využití dešťové vody pouze pro zahradu 1 nádrž zemní Rondus 2 šachta s pochozím poklopem 3 nátok vody do uklidňujícího hrnce, přepadový sifon s mřížkou proti vniknutí hlodavců 4 ponorné čerpadlo s tlakovým spínačem a hlídáním hladiny - zajistí dostatečnou dodávku vody z nádrže i pro větší odběry Přepad vody ze sifonu i z filtru je veden do vsakovacího tunelu - pro likvidaci přebytečné vody na pozemku Spotřeba vody pro zalévání zahrady je velmi vysoká, doporučujeme dostatečně dimenzovat čerpadla!!! Dělené nádrže Hercules - pro dům i zahradu - podzemní propojené - sklepní propojené Pro nadzemní instalaci lze použít i nádrže Top Tank

7 Průmyslová aplikace - velkoodběratelé - dílny, průmysl, sklady 1 filtrace 2 nádrže 3 řídící a čerpací zařízení 4 šachta trativodu 5 přívod dešťové vody 6 přepad do trativodu 7 přívod filtrované vody do nádrží 8 jednotka zpětného proplachu 9 spotřební místa, odvzdušnění 10 kabeláž v chráničce Jednoduchá instalace u rodinného domu Nadzemní "sklepní" nádrž použitá pro zahradu - umístěná venku - přítok dešťové vody přímo z okapové roury - nádrž - černý PE-HD, povrch esteticky upraven pružnou hmotou v barvě fasády... - měření hladiny plovákovým ukazatelem, - spodní výpustný ventil - do konví... Příklady mají pouze ilustrativní charakter Uživatel může podle své potřeby volit různé nádrže - jejich objemy a provedení, filtraci, měření hladiny, měření spotřeby, řízení i regulaci systému, čerpadla sací nebo ponorná... D. Čerpadla pro srážkové vody, příslušenství Zde uvádíme pouze příklady provedení některých čerpadel - další typy čerpací techniky pro vodu jsou k dodání... Zdůrazníme nutnost vypočítat a používat dostatečně dimenzovaná čerpadla - zejména u sacích se nejčastěji projevuje podcenění sací hloubky i vzdálenosti a sací čerpadlo potom v provozu "netáhne"!!! Ponorná čerpadla bývají provozně výhodnější. Všechna dodávaná čerpadla jsou pečlivě vybírána s ohledem na trvalou zátěž v provozu s dešťovou vodou! I. Čerpadla sací - nadzemní *viz čerpadla dodávaná jako součást automatických modulů *další typy čerpadel na vodu podle požadavku II. Čerpadla ponorná - do nádrží více dodávaných typů, pouze příklad 230V - 0,5 až 1,1 kw, výkon l/min, výtlak m orientační cena od 6000,-Kč

8 Vsakovací tunel E. Vsakovací tunely a bloky obj.č likvidace srážkové vody přímo na pozemku -decentralizovaný způsob snižuje potřebu čistíren odpadních vod -montáž i svépomocí, objem 300 litrů je využitelný na 100% -rozměr d-š-v: 1,2x0,8x0,51 m, 11 kg, materiál PP -připojení shora:dn , zdola:dn100 -odolné pro pojezd vozidel max.5 t/m 2 Vhodné použití také jako součást systému dešťové vody -- pro přepad z nádrží a filtrů -- zajistí vsakování Vsakovací blok obj.č výkonný systém -i pro velké plochy průmyslové,komerční -sestavitelný do řad i vrstev podle potřeby -objem jednoho bloku 300 litrů, materiál PP -rozměr d-š-v:1200 x 600 x 420 mm, 15 kg -při zásypu 0,8 m pojízdný pro nákladní vozy Příklad použití vsakovacích bloků: Vsakovací nádrž Herkules 1600 litrů obj.č otvory po obvodu nádrže, rozpěrná trubka, 12 ks spojek -ochranná geotextilie obj.č možné propojení do baterie -nádrž je schopná pojmout velké množství přívalové vody (1600 l) s postupným vsakováním Uváděný výběr výrobků, popisy, schémata i obrázky mají pouze informativní úroveň. Měřítko obrázků není ve vzájemném poměru. Výrobci si vyhrazují právo změn. Před objednáním si prosím u nás vyžádejte aktuální technickou specifikaci a cenovou nabídku! Podle Vašeho zadání na celý systém dešťové vody zpracujeme potřebnou techniku do ucelené nabídky i od různých výrobců a dodáme objednanou techniku až na určené místo a za dobrou cenu /8 listů Dodavatel - velkoobchodní i maloobchodní prodej: POHODLÍ rodinná skupina tel-fax Hořovice pohodli@pohodli.cz GSM olejové kotelny - specializovaná firma nádrže pro topné oleje / diesel, malé výdejní stanice, průmyslové nádrže na různé kapaliny filtry, měřiče, čerpadla, signalizační a zabezpečovací prvky - pro palivové systémy topných olejů / dieselu kotle, hořáky - olej / plyn, i dvoupalivové, ohřívače teplé vody odstranění vodního kamene - magnetický přístroj k úpravě tvrdé vody, bez přívodu energie - ruční instalace na vodovodní i topná potrubí, pro technologie s vodou využití dešťové vody - pro dům, zahradu - nádrže, čerpadla, filtrace, řízení / vsakování vody na pozemku skládací jízdní kola, dětské vozíky za bicykl, dětská odrážedla
