Sortiment kotevních prvků:

Transkript

1 Sortiment kotevních prvků:

2 Co znamená systém Centrix TM? Centrix TM je kotevní systém pro hydroizolační folie PVC, TPO a EPDM Použitím techniky indukce jsou izolace připevněny speciálně vyvinutými kotvícími prvky Centrix TM Příchytka je natavena indukčním systémem, který aktivuje povlak na příchytce a přilepí ho ke spodní straně hydroizolační folile

3 Historie systému Centrix TM 1995: První průkopnická práce byla provedena v Anglii firmou Valro Ltd (výrobce a vlastník systému) a Robertson-Roofing (dodavatel střešních systémů Sika-Trocal) Specialista na kotevní prvky na plochých střechách, Simon Lynes, (distributor Guardianu TM v U.K.) se spojil se zmíněnými firmami a podpořil první malý projekt Systému se začalo stále více věřit a pozornost se zaměřila na rozsáhlou prezentaci Centrixu TM

4 Historie systému Centrix TM Systém zůstal ve fázi vývoje až do roku 2001, zejména kvůli omezeným zdrojům a nespolehlivým nástrojům Navzdory tomu bylo od roku 1996 v Evropě a Severní Americe úspěšně zakryto m 2 střech (PVC, TPO a EPDM) V roce 2005 získal Afast BV práva na výrobu a prodej kotvících prvků Centrix TM systému, který byl celosvětově patentován Od roku 2006 je Centrix TM systém připravený pro distribuci a použití. Je využíván hlavně v zemích USA, Velké Británii a zemích Beneluxu

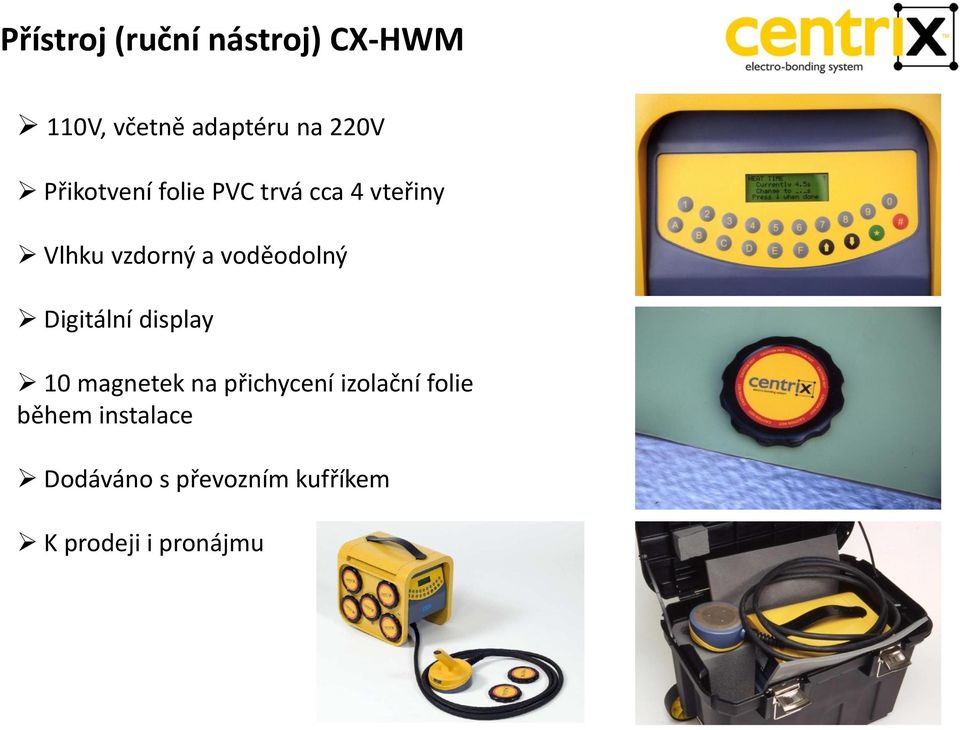

5 Přístroj (ruční nástroj) CX-HWM 110V, včetně adaptéru na 220V Přikotvení folie PVC trvá cca 4 vteřiny Vlhku vzdorný a voděodolný Digitální display 10 magnetek na přichycení izolační folie během instalace Dodáváno s převozním kufříkem K prodeji i pronájmu

6 Podložky SPC (P/T/E) Ocel, odolnost 15 Kesternichcyklů, průměr Ø 80mm Povlak pro PVC (stříbrné), TPO (bílé), EPDM (černé) Průměry děr 6,5 a 16mm (pro dlouhý šroub a pro teleskopickou hmoždinkou s krátkým šroubem) Baleno po 500ks Různé barvy a značení pro různé typy fólií

7 Teleskopická hmoždinka Guardian TM CT-teleskop Délky od 40 do 330mm (pro izolace od 50 do 500mm) Možná předmontáž pro různé kotevní prvky pro všechny druhy podkladů Výhody teleskopické hmoždinky přerušení tepelného mostu nášlapný efekt snížení nákladů při větších tloušťkách izolace

8 Kotevní prvky Kotevní prvky Guardian TM pro všechny druhy podkladů BS 5,2 x mm, Torx-25 do plechu a dřeva CS 6,1 x mm, Torx-25 do betonu a betonových panelů ASRF pro spádové izolace rozmezí 70mm s jedním druhem kotvícího prvku dodání na zakázku kvůli speciální předmontáži Kotevní prvky BS, CS a ASRF můžou být kombinovány s teleskopy CT

9 Nářadí a příslušenství Bity a nástavce Guardian TM Jednoduché a dostupné instalační nářadí pro rychlou montáž předmontovaných kotevních prvků Opasek s vakem Guardian TM Nářadí a příslušenství vždy po ruce Vrtáky Guardian TM Výkonné nářadí a nástavce pro instalaci do betonových desek

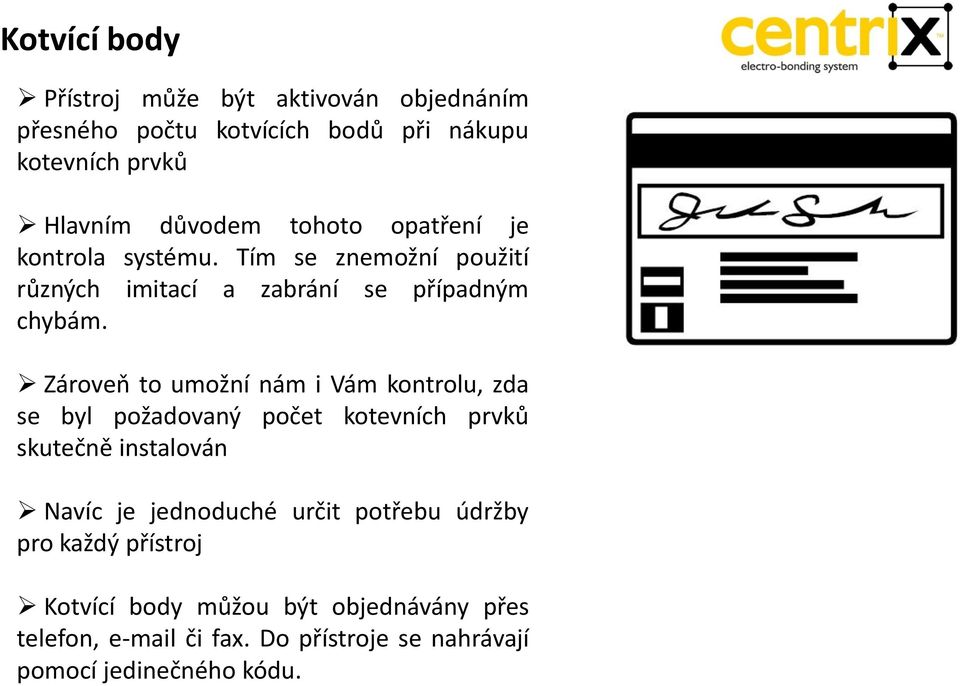

10 Kotvící body Přístroj může být aktivován objednáním přesného počtu kotvících bodů při nákupu kotevních prvků Hlavním důvodem tohoto opatření je kontrola systému. Tím se znemožní použití různých imitací a zabrání se případným chybám. Zároveň to umožní nám i Vám kontrolu, zda se byl požadovaný počet kotevních prvků skutečně instalován Navíc je jednoduché určit potřebu údržby pro každý přístroj Kotvící body můžou být objednávány přes telefon, či fax. Do přístroje se nahrávají pomocí jedinečného kódu.

11 Testy a zkušenosti Test na obrázku (dynamický test FM-Global, USA) jasně ukazuje jak jsou ve skutečnosti namáhány kotevní prvky a hydroizolace

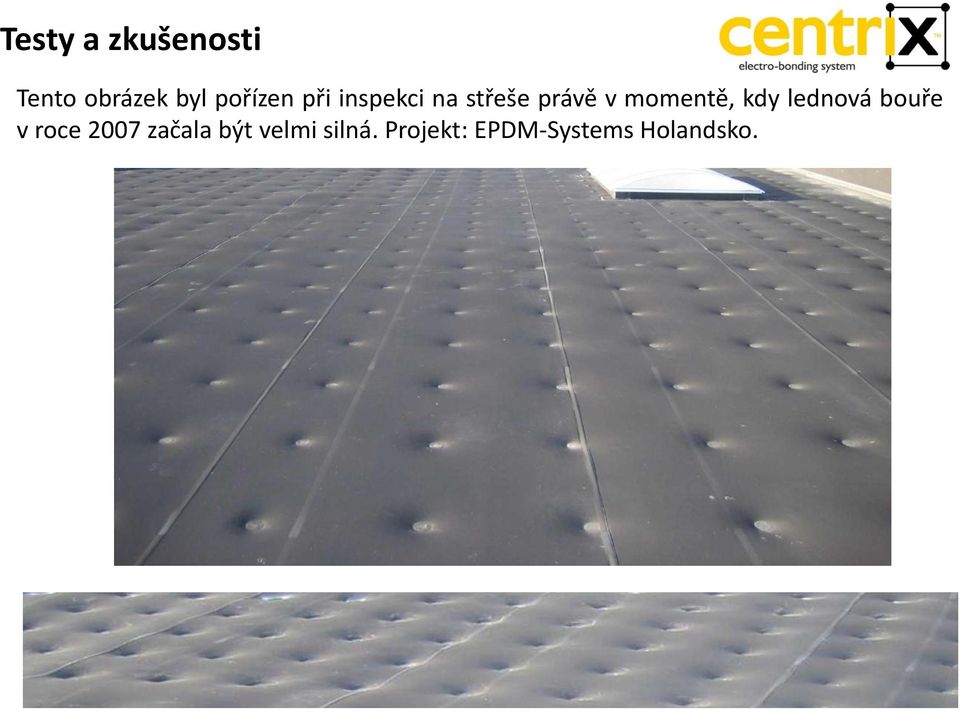

12 Testy a zkušenosti Tento obrázek byl pořízen při inspekci na střeše právě v momentě, kdy lednová bouře v roce 2007 začala být velmi silná. Projekt: EPDM-Systems Holandsko.

13 Testy a zkušenosti Test na obrázku (dynamický test firmy Constructech Švédsko) ukazuje, jak byla folie instalována pro zátěžový test na sání větru dle normy ETAG-006
