1 Systémy k ochraně před pádem Securant Secupoint Seculine Vario

2 Securant DIN EN 795 max. 7,5 m min. 2,5 m Popis produktu Securant je trvale využitelný kotvící bod určený k připevnění osobní ochranné výstroje proti pádu. Securant je certifikován a kontrolován podle EN 795, třída A + C (zkušební č , CE 0299) a certifikován DIBt (zkušební č. Z ). Technický popis - Absolutní ochrana proti korozi díky žárově zinkovaným sloupkům z ocelových trubek s hlavicí z ušlechtilé oceli. - Dodání včetně upevňovacího materiálu a ochranného krytu k izolaci a ochraně proti povětrnostním podmínkám (viz obrázek); volitelné izolační příslušenství. - Žádné tepelné mosty díky snadno snímatelnému ochrannému krytu k tepelné izolaci a ochraně proti povětrnostním podmínkám. - Ochrana před bleskem při výšce do 00 mm není nutná. Použití - U staveb s výškou a hloubkou pádu 1,50 m a více. - V případě použití jako závěsné konstrukce s montážním lanem Secu-seil: jištění max. 4 osob na lano Secuseil, avšak max. 2 osoby na jedno pole. - V případě použití jako jednotlivé závěsné body bez montážního lana Secu, je jeden bod Securant max. pro 2 osoby - Montážní rozestupy: Mezi jednotlivými Securant max. 7,50 m Mezi Securant a hranou střechy min. 2,50 m - Je nutné dodržení směrnice Evropské unie 89/686/EWG a prováděcího nařízení o osobní ochranné výstroji. - Securant nelze v žádném případě použít jako závěsné oko pro dopravu osob a materiálu. Příklad určení typu kotvícího bodu S pomocí přehledu typů konstrukce 1 Určení typu nosné konstrukce Kotvení do betonové desky min. B Určení D = síla střešního pláště D + min. 150 mm se rovná minimální výšce Securant (H) Zaokrouhlení (H) na dodávanou výšku Nestandardní výšky na přán Typ zvoleného bodu Securant 120 mm 270 mm 00 mm.00 EN 2

3 Přehled výrobků Securant Průměr osy všech typů je 76,1 mm Montáž Montážní postup Objednací označení Výška nad skladbou Základová deska míry v mm Rozteč otvorů Příslušenství 2 2) Betonová deska / nosník Druh betonu min. B25 resp. C20/25 min. 10 mm vysoká Securant je zabetonovaný přímo v nosníku. Hloubka musí být min. 100 mm. Podložka kotvy musí být pod ocelovou výztuží EN EN EN 110 x 200 nevyžaduje Betonová deska Druh betonu min. B25 resp. C20/25 min. 120 mm vysoká deska Do vyvrtaných otvorů osadíme Securant kotvy, které pomocí momentového klíče dotáhneme..00 EN.400 EN.500 EN 170 x x x x x x 220 4x Securant - kotvy M12 4 Betonový nosník Druh betonu min. B5 resp. C0/7 tl.: min. 200 mm min. šířka (4.00 EN b=min = 240 mm) (4.400 EN b=min = 250 mm) (4.500 EN b=min = 00 mm) 5 Ocelový nosník (navařovaný) Koutový svár (a: min = 5 mm) Do vyvrtaných otvorů osadíme Securant kotvy, které pomocí momentového klíče dotáhneme. Securant se navařuje na očištěný ocelový nosník koutovým svárem. Následně ošetříme proti korozi EN EN EN 5.00 EN EN 270 x x x x x Securant - kotvy M16 nevyžaduje EN 6 Ocelový nosník (šroubovaný) šířka (bmin = 110 mm) Provrtáme potřebné otvory v nosníku. Ošetříme proti korozi. Pomocí přiložených šroubů a matek kotvu přišroubujeme EN EN EN 110 x 200 4x šestihranné šrouby M12, včetně matek M12, podložek 7 2) Lehčený beton (S proti deskou a svorníky) šířka nosníku (bmax = 120 mm) Vyvrtáme otvory do betonové desky. Pomocí příslušenství připevníme kotvu EN EN EN 220 x x 170 4x svorníky M12, včetně šestihranných matek M12, vymezovací matky M12, pojistné matky M12, podložky, proti deska 8 2) Dřevěné bednění (S proti deskou a svorníky šířka nosníku (bmax = 120 mm) Vyvrtáme otvory do dřevěného bednění. Pomocí příslušenství připevníme kotvu EN EN EN 220 x x 170 4x svorníky M12, včetně šestihranných matek M12, vymezovací matky M12, pojistné matky M12, podložky, proti deska 9 2) Dřevěný vazník (boční kotvení) výška vazníku (9.00 EN hmin = 250 mm) (9.400 EN hmin = 00 mm) (9.500 EN hmin = 50 mm) Vytvoříme otvor pro tělo kotvy. Do vazníku vyvrtáme potřebné otvory. Pomocí příslušenství připevníme kotvu EN EN EN 260 x x x x x x 250 4x svorníky M12, včetně šestihranných matek M12, pojistné matky, M12, podložky Výrobky na přání nemají schválení DiBt Objektové speciální řešení rovněž bez schválení DiBt

4 Secupoint DIN EN 795 min. 2,5 m max. 7,5 m Popis produktu Secupoint je trvale využitelný kotvící bod určený k připevnění osobní ochranné výstroje proti pádu. Secupoint je certifikován a kontrolován podle EN 795, třída A + B + C (zkušební č. ZB05/016, CE 0158) a certifikován DIBt (zkušební č. Z ). Technický popis - Kompletně z ušlechtilé oceli, díky tomu absolutně odolné proti korozi - Dodání včetně upevňovacího materiálu a volitelného izolačního příslušenství - Ochrana před bleskem při výšce do 00 mm není nutná. Použití - U staveb s výškou a hloubkou pádu 1,50 m a více. - V případě použití jako závěsné konstrukce s montážním lanem Secu-seil: jištění max. 4 osob pro montážní lano Secu-seil, avšak max. 2 osoby na pole. - V případě použití jako závěsný bod bez montážního lana Secu-seil na jeden bod Secupoint max. 2 osoby. V zásadě však doporučujeme využití systému montážního lana Secu-seil. - Montážní rozestupy: Mezi jednotlivými Secupoint max. 7,50 m Mezi Secupoint a hranou střechy min. 2,50 m - Je nutné dodržení směrnice Evropské unie 89/686/EWG a prováděcího nařízení o osobní ochranné výstroji. - Secupoint nelze v žádném případě použít jako závěsné oko pro dopravu osob a materiálu. - Zátěžové zkoušky nejsou dovoleny. Příklad určení typu kotvícího bodu S pomocí přehledu typů konstrukce 1 Určení typu nosné konstrukce Připevnění na betonovou desku Varianta A 2 Určení D = síla střešního pláště D plus 200 mm 140 mm 40 mm 4 Zaokrouhlení (H) na stovku 400 mm 5 Typ Secupoint 400 A 4

5 Přehled výrobků Secupoint Průměr všech typů 16 mm A Betonová deska/ nosník typ betonu: min B25 resp. C20/25 Zahloubení (d:min = 160 mm) Potrebná tlouštka min = 240 mm nebo Dřevěné bednění/ vazník Zahloubení (d:min = 160 mm) Potrebná tlouštka (b:min = 120 mm) Montáž Montážní postup Vyvrtáme otvor o Ø 10 mm a následně vrtákem o Ø 16 mm cca mm do hloubky vytvoříme zahloubení Vrtákem o Ø 8 mm vyvrtáme otvor a následně vrtákem o Ø 16 mm cca mm do hloubky vytvoříme zahloubení. Objednací oznacení 00 A 400 A 500 A 00 A 400 A 500 A Výška nad skladbou míry v mm do až až 00 do až až 00 Príslušenství 1x nerezová speciální hmoždinka 1x nerezová speciální hmoždinka B Ocelový nosník šroubovaný spoj C Ocelový nosník navařovaný koutový svár (a = mm) Vyvrtáme otvor o Ø 1 mm. Vyvrtaný otvor ošetríme proti korozi. Následně pevně příšroubujeme vlastní kotvu. Secupoint se navarí koutovým svárem na ocelový nosník. Následně se svár ošetří proti korozi. 00 B 400 B 500 B 00 C 400 C do až až 00 do až 200 1x upevňovací sada z nerezové oceli t.j.: 1x šestihranný úchyt M12, včetně matky M12, podložka, kónus nevyžaduje 500 C 200 až 00 T Trapézový plech Šroubovaný spoj Tlouštka plechu (t: min = 0,75 mm) Nerezovými šestihrannými samovrtnými šrouby přikotvíme nosný plech kotvy. Nosný duo plech se sestaví na danou rozteč trapézového plechu. K nosnému duo plechu přišroubujeme vlastní osu kotvy. 00 T 400 T 500 T do až až 00 2x Duo-plech, 1x upevňovací sada z nerezové oceli, 1x šestihranný úchyt včetně podložky, kónus, 14x samovrtný šroub, 1x plochá ocel Výrobky na přání bez schválení DiBt Příklady montáže Secupoint T montáž hydroizolace dokončený bod s montážním lanem 5

6 Seculine Vario DIN EN 795 variabilní max. 10 m Popis produktu Seculine Vario je trvale využitelný kotvící bod určený k upevnění osobní ochranné výstroje proti pádu. Seculine Vario je certi kován a kontrolován podle EN 795, třída A + B + C (zkušební č. 07/048, CE 0158) a certi kován DIBt (zkušební č. Z ). Kompletní montáž systému Seculine Vario vykonává školená osoba. Osazení, montáž a záruka tak leží v jedněch rukou! Technický popis Systém sestává ze sloupků z ušlechtilé oceli s izolací umístěnou uvnitř, vč. příslušenství pro připevnění pro variabilní použití. Seculine Vario lze využít jako stacionární závěsnou konstrukci s ocelovým lanem (umožňující/ neumožňující přejíždění) a jako dočasnou závěsnou konstrukci s okem a permanentním nerezovým lanem a montážním lanem Secu-seil nebo jako jednotlivý závěsný bod. V případě instalace s ocelovým lanem je z důvodu cel kové délky systému nutná ochrana proti blesku! U ostatních variant při výšce do 00 mm není nutná. Použití - Pro všechny typy využití platí: u staveb s výškou a hloubkou pádu 1,50 m a více. - Je nutné dodržet směrnici Evropské unie 89/686/EWG a prováděcí nařízení o osobní ochranné výstroji. - Sloupek Seculine Vario nelze v žádném případě použít jako závěsné oko pro dopravu osob a materiálu. - Zátě žové zk oušky nejsou přípustné. - Použití jako jednotlivý závěsný bod nebo jako dočasná závěsná konstrukce. Závěsný bod (bez lana Secu): na jeden bod Seculine Vario max. osoby. Závěsná konstrukce (s lanem Secu): max. 4 osob na lano Secu, avšak max. 2 osoby na pole, při propojení nejméně kotvících bodů. Montážní rozestupy: mezi jednotlivými sloupky Seculine Vario max. 10, 0 0 m. mezi sloupkem Seculine Vario a hranou střechy min. 2,50 m. - Použití s ocelovým lanem: max. 4 osoby na úsek nerezového lana, avšak max. 2 osoby v poli. Montážní rozestupy: mezi jednotlivými sloupky Seculine Vario max. 10,00 m. 6

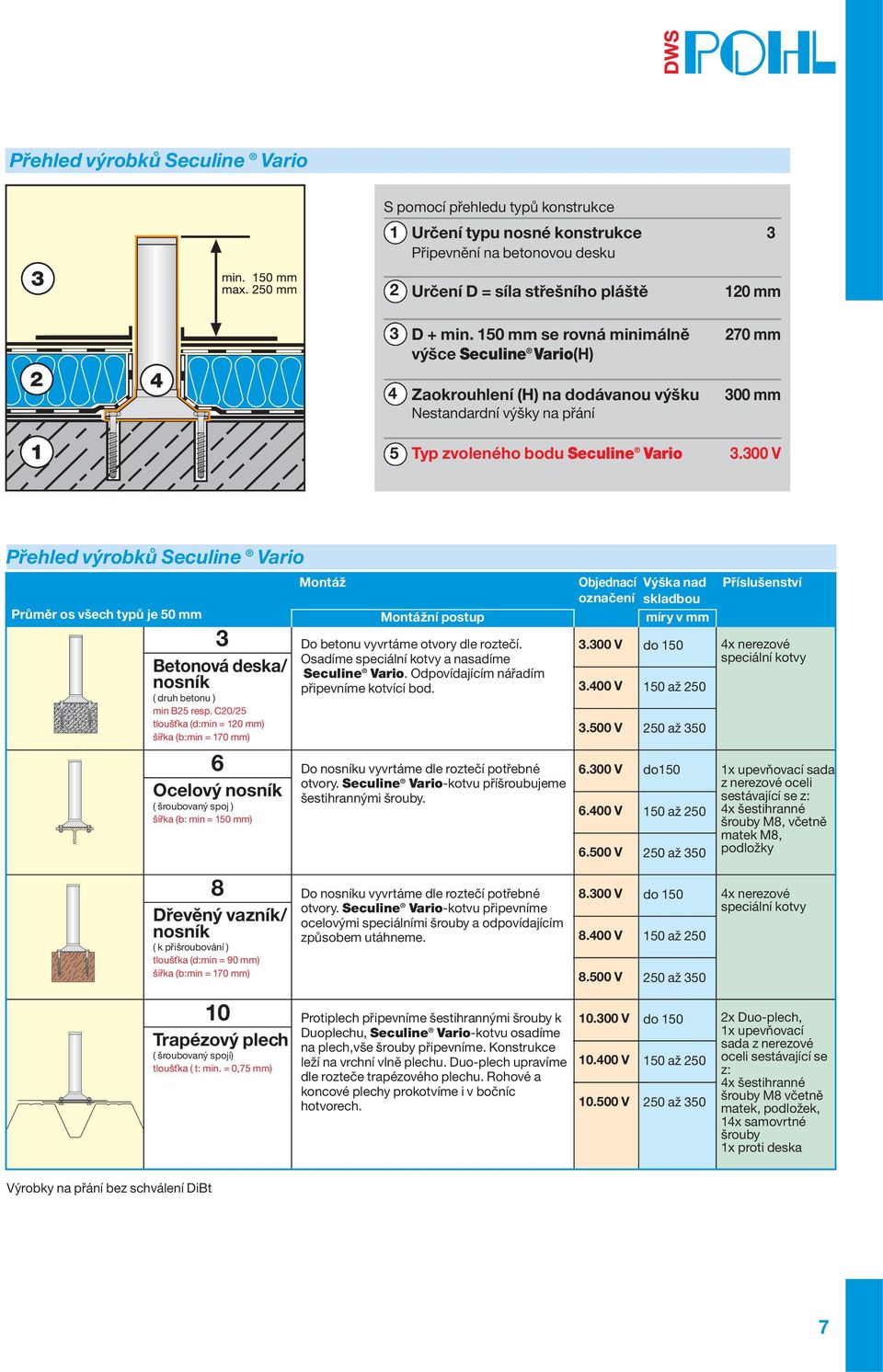

7 Přehled výrobků Seculine Vario S pomocí přehledu typů konstrukce 1 Určení typu nosné konstrukce Připevnění na betonovou desku Určení D = síla střešního pláště D + min. 150 mm se rovná minimálně výšce Seculine Vario(H) Zaokrouhlení (H) na dodávanou výšku Nestandardní výšky na přání Typ zvoleného bodu Seculine Vario 120 mm 270 mm 00 mm.00 V Přehled výrobků Seculine Vario Průměr os všech typů je 50 mm Betonová deska/ nosník ( druh betonu ) min B25 resp. C20/25 tloušťka (d:min = 120 mm) šířka (b:min = 170 mm) 6 Ocelový nosník ( šroubovaný spoj ) šířka (b: min = 150 mm) 8 Dřevěný vazník/ nosník ( k přišroubování ) tloušťka (d:min = 90 mm) šířka (b:min = 170 mm) 10 Trapézový plech ( šroubovaný spojí) tloušťka ( t: min. = 0,75 mm) Montáž Montážní postup Do betonu vyvrtáme otvory dle roztečí. Osadíme speciální kotvy a nasadíme Seculine Vario. Odpovídajícím nářadím připevníme kotvící bod. Do nosníku vyvrtáme dle roztečí potřebné otvory. Seculine Vario-kotvu příšroubujeme šestihrannými šrouby. Do nosníku vyvrtáme dle roztečí potřebné otvory. Seculine Vario-kotvu připevníme ocelovými speciálními šrouby a odpovídajícím způsobem utáhneme. Protiplech připevníme šestihrannými šrouby k Duoplechu, Seculine Vario-kotvu osadíme na plech,vše šrouby připevníme. Konstrukce leží na vrchní vlně plechu. Duo-plech upravíme dle rozteče trapézového plechu. Rohové a koncové plechy prokotvíme i v bočníc hotvorech. Objednací označení.00 V.400 V.500 V 6.00 V V V 8.00 V V V V V V Výška nad skladbou míry v mm do150 Příslušenství 4x nerezové speciální kotvy 1x upevňovací sada z nerezové oceli sestávající se z: 4x šestihranné šrouby M8, včetně matek M8, podložky 4x nerezové speciální kotvy 2x Duo-plech, 1x upevňovací sada z nerezové oceli sestávající se z: 4x šestihranné šrouby M8 včetně matek, podložek, 14x samovrtné šrouby 1x proti deska Výrobky na přání bez schválení DiBt 7

8 Příslušenství lana a osobní úvazy Secuseil - montážní lano včetně karabin a zkracovací kotvy v délkách 1m,16m,19m, 2m Celotělový postroj dle EN 61 Lano s tlumičem pádu včetně karabin a zkracovací kotvy a tlumiče pádu v délkách m, 5m,9m Doplňky k hydroizolaci Přípojné manžety Secu FIX pro napojení na bitumenové pásy pro Securant,Secupoint,Seculine a Seculine Vario. Úložné skřínky Skřínka na příslušenství dřevěná pro vnitřní prostory 1 2 Přípojné manžety různé foliové manžety včetně nerezové objímky pro Securant a Seculine pro měkčené i neměkčené folie Skřínka na příslušenství kovová pro vnitřní i venkovní prostory Přípojné manžety různé foliové manžety včetně nerezové objímky pro Secupoint pro měkčené i neměkčené folie Kufřík na příslušenství kovový kufřík na příslušenství Těsnící sada easyflexx pro napojení na bitumenové pásy pro Securant, Seculine a Seculine Vario Vak na příslušenství umělohmotný vak na příslušenství 8

9 Závěsná zařízení proti pádu osob se stavebně technickým povolením od DIBt*! Co to pro Vás znamená? Podle směrnice Evropské unie 89/686/EWG musí být osobní ochranná výstroj podrobena stavební homologaci (viz str. 2 Osvědčení). V případě závěsných zařízení se tyto zkoušky provádějí na akreditovaném pracovišti na základě EN 795. EN 795 však upravuje pouze požadavky a zkušební postup pro závěsná zařízení. Při tom se přezkušují pouze závěsná zařízení, nikoli již jejich propojení se stavebním zařízením. Na upevnění a přenesení sil do vnitřní konstrukce není u těchto zkoušek brán zřetel! Na tuto oblast se pak vztahují stavební normy a předpisy. Z právního hlediska tím zde vzniká šedá zóna, neboť zkoušku sloupku nad upevňovací plochou upravuje směrnice Evropské unie, zkouška upevňovacích prvků pod upevňovací plochou však spadá do stavebních norem a předpisů. Kombinace obou těchto zkušebních částí zatím neexistuje v žádné obecné směrnici. (Obr. 1) Tuto mezeru v zákoně nyní DWS Pohl GmbH vyplňuje (obr. 2). Společnost DWS Pohl GmbH nechala svá závěsná zařízení včetně jejich upevnění na různých podkladech (beton, dřevo, ocel, trapézový plech), přezkoušet v TH Karlsruhe a na základě dosažených výsledků získala všeobecné stavebně technické povolení od DIBt* v Berlíně. Obr. 1: Dříve Obr. 2: S povolením DIBt Upraveno směrnicí Evropské unie (směrnice o osobní ochranné výstroji) 89/686 EWG Propojení není testováno Mezera vyplněna povolením DIBt* Upraveno prostřednictvím DIBt povolením hmoždinek výrobce (např. Fischer, Upat, Hilti apod.) Díky tomuto všeobecnému stavebně technickému povolení vznikl nástroj, který projektantům, architektům, zpracovatelům a obchodníkům při výběru závěsných zařízení, včetně jejich schválených upevnění a podkladů poskytuje vysokou míru jistoty tím, že standardizuje postupy. * Deutsches Institut für Bautechnik, Berlin (Německý institut pro stavební techniku, Berlín) 9

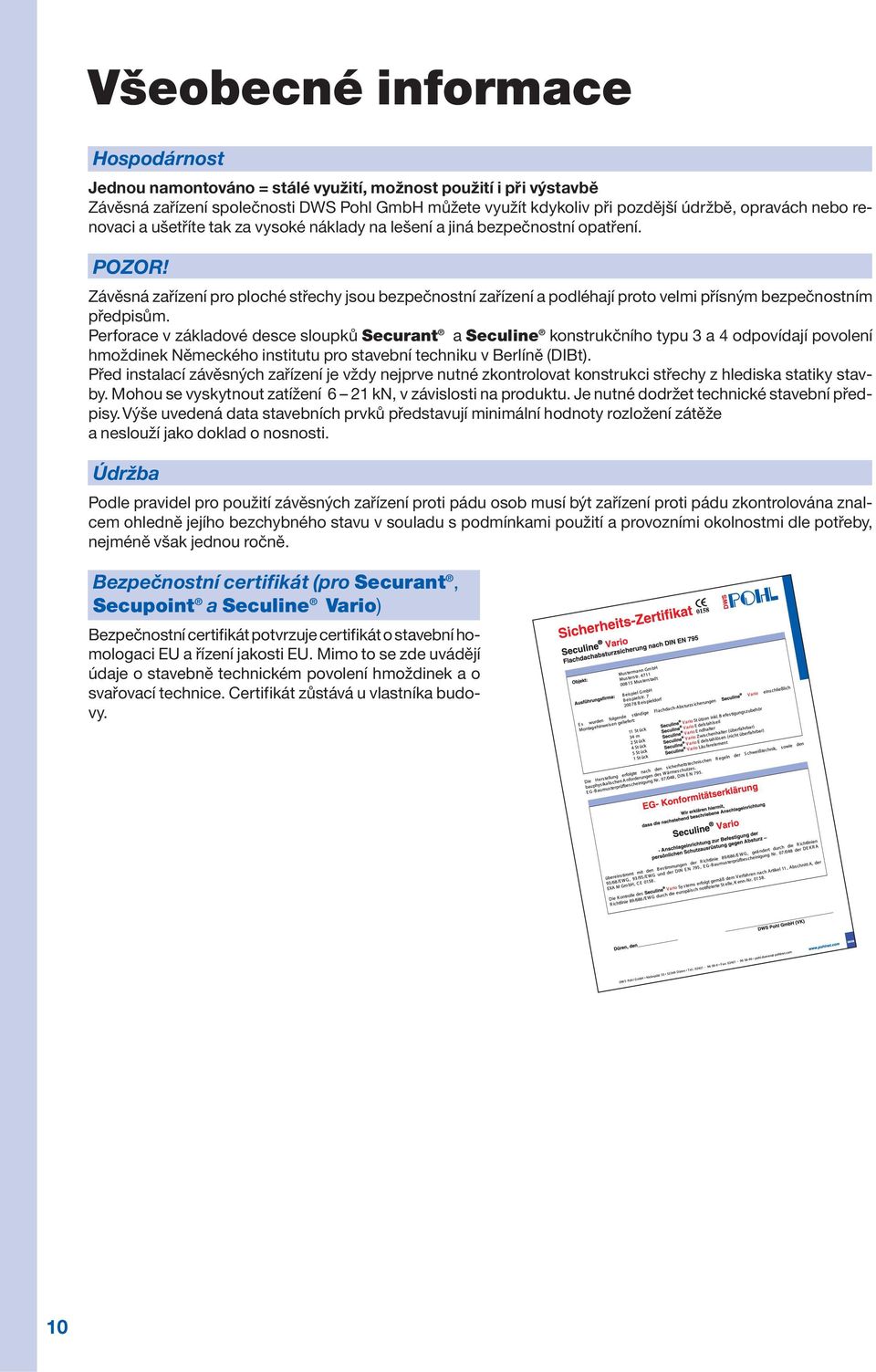

10 Všeobecné informace Hospodárnost Jednou namontováno = stálé využití, možnost použití i při výstavbě Závěsná zařízení společnosti DWS Pohl GmbH můžete využít kdykoliv při pozdější údržbě, opravách nebo renovaci a ušetříte tak za vysoké náklady na lešení a jiná bezpečnostní opatření. POZOR! Závěsná zařízení pro ploché střechy jsou bezpečnostní zařízení a podléhají proto velmi přísným bezpečnostním předpisům. Perforace v základové desce sloupků Securant a Seculine konstrukčního typu a 4 odpovídají povolení hmoždinek Německého institutu pro stavební techniku v Berlíně (DIBt). Před instalací závěsných zařízení je vždy nejprve nutné zkontrolovat konstrukci střechy z hlediska statiky stavby. Mohou se vyskytnout zatížení 6 21 kn, v závislosti na produktu. Je nutné dodržet technické stavební předpisy. Výše uvedená data stavebních prvků představují minimální hodnoty rozložení zátěže a neslouží jako doklad o nosnosti. Údržba Podle pravidel pro použití závěsných zařízení proti pádu osob musí být zařízení proti pádu zkontrolována znalcem ohledně jejího bezchybného stavu v souladu s podmínkami použití a provozními okolnostmi dle potřeby, nejméně však jednou ročně. Bezpečnostní certifikát (pro Securant, Secupoint a Seculine Vario) Bezpečnostní certifikát potvrzuje certifikát o stavební homologaci EU a řízení jakosti EU. Mimo to se zde uvádějí údaje o stavebně technickém povolení hmoždinek a o svařovací technice. Certifikát zůstává u vlastníka budovy. 10

11 Přehled výrobků Systémy k ochraně před pádem Securant Originál od jedna montáž-trvalá jistota kvalifikované osazení spolupráce od projektu po montáž Stěnové a terasové ukončovací profily ff profily Originál díky tvaru 50% snížení tloušťky variabilní použití pro bitumen, folie, kov - výška 60 mm, také pro tmelení Secupoint vyrobeno z nerezové oceli jednoduchá montáž, jeden otvor jeden typ pro všechny systémy minimální hmotnost a malý průměr Seculine jeden bod, libovolné použití možnost průběžného řešení i rohových bodů možnost permanetního nerezového lana KL 45, S4 - stěnová lišta - výška 45 mm KW 62 - měděná stěnová lišta - výška 62 mm Seculine Vario průběžný a neprůběžný systém z nerezové oceli i jako jednotlivé body dokončovací montáž následuje po hydroizolaci W 125, WG stěnová uzavírací lišta (okopová lišta ) výška 125 mm, v sestavě libovolné Secuwin dvoudílný systém z nerezové oceli k ochraně pro jednorázové opakované práce na plášti, oknech, proskleních apod. PT 120, PT 180 terasové uzavírací plechy k ochraně před poškozením případně s pohledovou lištou výška 120 a 180mm Systémy pro zakončení ploché střechy SYMAT Perfect mnohostranný systém variabilní systém se širokým použitím, s -d držáky dokonalá ochrana před větrem jeden profil pro folie i bitumen Parapetní plechy Serie BA určené k zakončení parapetů a atik v různých tvarech, šířích a profilech, standardní zaklapovací spoje, další tvary na přání překrytím parapetní plechy též z nerezu a mědi SYMAT Rasant dvoudílný systém pro folie a bitumeny od 0,1 do 5,0 mm dvoudílné stěnové zakončení výška plechu: 100, 125, 150 a 200 mm Serie SBK dvoudílný systém pro folie a bitumeny od 0,1 do 5,0 mm dvoudílné stěnové zakončení výška plechu: 100, 10, 150 a 200 mm Serie PR9 dvoudílný systém pro folie a bitumeny dvoudílné stěnové zakončení s průběžným tvarovaným profilem výška plechu: 110, 10 a 180 mm Kačírkové lišty Napojovací pásy KFL 80 pevný stabilní profil výška 10 mm, s 62 mm spodním děrované, nebo neděrované easyflexx 100% roztažitelnost u všech pásů bez nosné vrstvy extrémní možnost tvarování Serie ST jednodilný systém pro folie a bitumeny dvoudílné stěnové zakončení výška plechu: 80, 100 a 120 mm Vydání tohoto prospektu: 09/2009. Vydavatel si vyhrazuje právo technických změn. 11
