1 Digitální hlukoměr Model DM-1358 Každé kopírování, reprodukování a rozšiřování tohoto návodu vyžaduje písemný souhlas firmy Transfer Multisort Elektronik. Návod k obsluze

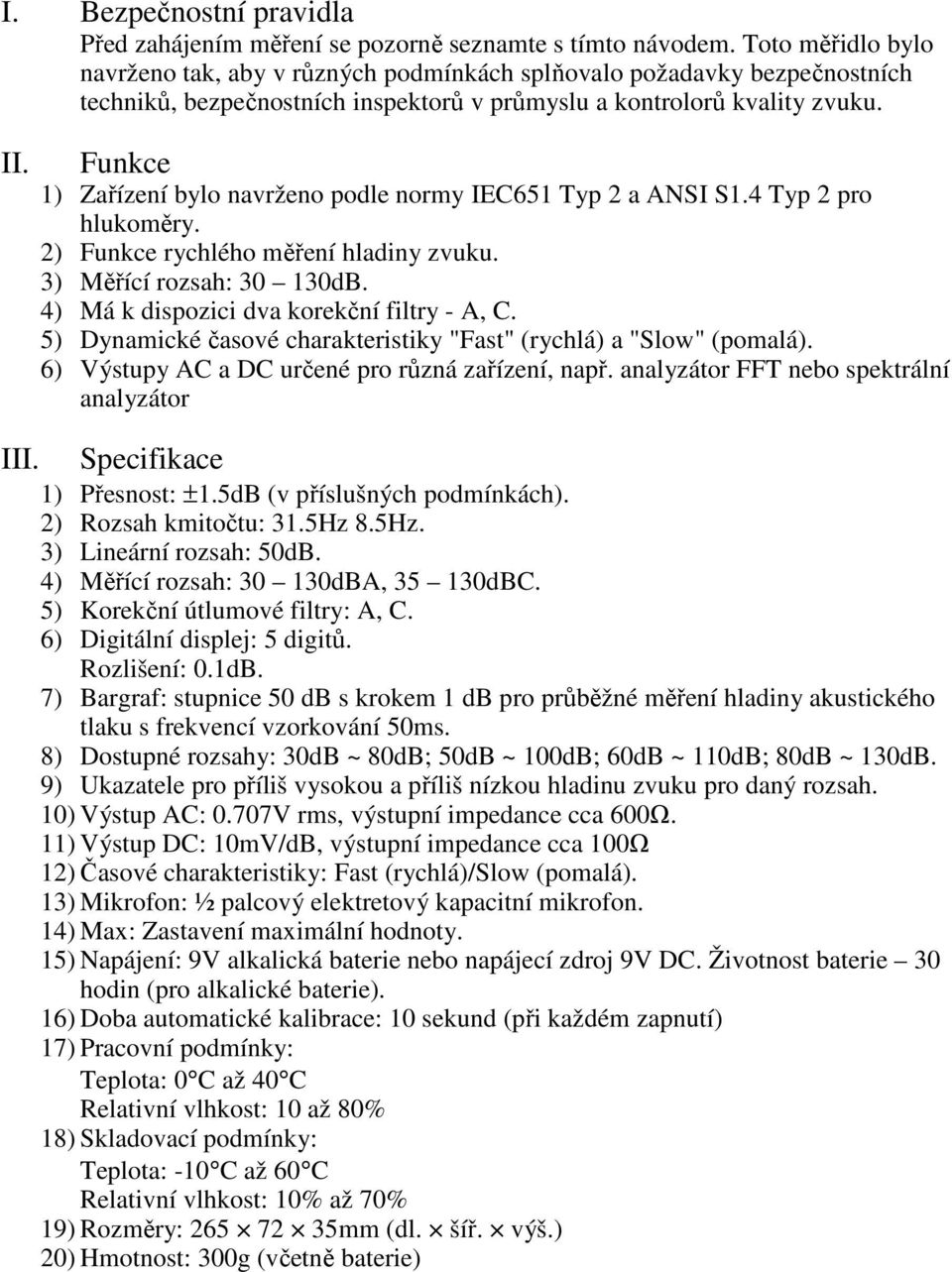

2 I. Bezpečnostní pravidla Před zahájením měření se pozorně seznamte s tímto návodem. Toto měřidlo bylo navrženo tak, aby v různých podmínkách splňovalo požadavky bezpečnostních techniků, bezpečnostních inspektorů v průmyslu a kontrolorů kvality zvuku. II. III. Funkce 1) Zařízení bylo navrženo podle normy IEC651 Typ 2 a ANSI S1.4 Typ 2 pro hlukoměry. 2) Funkce rychlého měření hladiny zvuku. 3) Měřící rozsah: dB. 4) Má k dispozici dva korekční filtry - A, C. 5) Dynamické časové charakteristiky "Fast" (rychlá) a "Slow" (pomalá). 6) Výstupy AC a DC určené pro různá zařízení, např. analyzátor FFT nebo spektrální analyzátor Specifikace 1) Přesnost: ±1.5dB (v příslušných podmínkách). 2) Rozsah kmitočtu: 31.5Hz 8.5Hz. 3) Lineární rozsah: 50dB. 4) Měřící rozsah: dBA, dBC. 5) Korekční útlumové filtry: A, C. 6) Digitální displej: 5 digitů. Rozlišení: 0.1dB. 7) Bargraf: stupnice 50 db s krokem 1 db pro průběžné měření hladiny akustického tlaku s frekvencí vzorkování 50ms. 8) Dostupné rozsahy: 30dB ~ 80dB; 50dB ~ 100dB; 60dB ~ 110dB; 80dB ~ 130dB. 9) Ukazatele pro příliš vysokou a příliš nízkou hladinu zvuku pro daný rozsah. 10) Výstup AC: 0.707V rms, výstupní impedance cca 600Ω. 11) Výstup DC: 10mV/dB, výstupní impedance cca 100Ω 12) Časové charakteristiky: Fast (rychlá)/slow (pomalá). 13) Mikrofon: ½ palcový elektretový kapacitní mikrofon. 14) Max: Zastavení maximální hodnoty. 15) Napájení: 9V alkalická baterie nebo napájecí zdroj 9V DC. Životnost baterie 30 hodin (pro alkalické baterie). 16) Doba automatické kalibrace: 10 sekund (při každém zapnutí) 17) Pracovní podmínky: Teplota: 0 C až 40 C Relativní vlhkost: 10 až 80% 18) Skladovací podmínky: Teplota: -10 C až 60 C Relativní vlhkost: 10% až 70% 19) Rozměry: mm (dl. šíř. výš.) 20) Hmotnost: 300g (včetně baterie)

3 Obrázek 1. Obrázek 2. IV. Procedura kalibrace Používejte standardní akustický kalibrátor. 1) Nastavte následující parametry: - Displej: doba SPL (dba) - Časová charakteristika: FAST - Rozsah hladiny zvuku: 60 až 110dB 2) Umístěte opatrně mikrofon v ½ palcovém otvoru kalibrátoru. 3) Zapněte kalibrátor a pomocí potenciometru, který se nachází uvnitř schránky na baterie (viditelný na obrázku 1), nastavte přístroj. Displej hladiny zvuku zobrazí požadovanou hodnotu, která činí 94,0. Toto měřidlo je továrně nastaveno a připraveno k použití. Proceduru kalibrace přístroje doporučujeme provést jednou ročně. V. Součásti a funkce měřidla

4 1) Elektretový kapacitní mikrofon. 2) Displej LCD. 3) Vypínač napájení. 4) Přepínač rozsahů: 30dB ~ 80dB; 50dB ~ 100dB; 60dB ~ 110dB; 80dB ~ 130dB. 5) Přepínač režimu zastavení maximální hodnoty. 6) Přepínač filtrů: A: Režim používaný pro většinu měření hladiny zvuku. C: Režim pro měření hladiny zvuku vytvářeného stroji a zařízeními. 7) Přepínač časových charakteristik Fast: Pro obyčejné měření. Slow: Pro zjištění průměrné hladiny zvuku. 8) Výstupní zdířka AC: 0.707V rms v plném rozsahu. 9) Výstupní zdířka DC: výstup 10mV/dB 10) Regulátor kalibrace. 11) Vstupní zdířka pro vnější napájecí zdroj 9V. 12) Kryt schránky na baterii. 13) Šroub pro montáž podstavce. 14) Ochranné sklo. VI. Popis displeje LCD Obrázek 3. 1) Zvolený rozsah. 2) Hladina akustického tlaku. 3) Symbol slabé baterie. 4) Symbol zapnutého režimu zastavení maximální hodnoty. 5) Hodnota naměřené hladiny zvuku. 6) Měřící jednotka. 7) Korekční filtr A/C. 8) Bargraf. 9) Příliš vysoká hladina vstupního signálu. 10) Pomalá časová charakteristika. 11) Rychlá časová charakteristika. 12) Příliš nízká hladina vstupního signálu. VII. Činnosti, které je potřeba provést před zahájením používání 1) Odšroubujte kryt schránky na baterii, sejměte ho a do schránky vložte 9V baterii. 2) Nasaďte zpět kryt schránky na baterii a přišroubujte šroubky.

5 3) Jestliže bude baterie slabá, pak se na displeji objeví symbol, což znamená, že je ji potřeba vyměnit za novou. 4) Jestliže používáte vnější napájecí zdroj DC, pak umístěte jeho koncovku (3.5 ) do napájecí zdířky, která se nachází na boku měřidla. Obrázek 4. VIII. Postup při měření 1. Zapněte napájení měřidla. 2. Zvolte požadovaný druh odpovědi, korekční filtr a rozsah. 3. Jestliže chcete zvolit korekční filtr pro obecné měření hladiny šumu, pak zvolte dba. 4. Nastavte požadovanou časovou charakteristiku (FAST rychlá/slow pomalá). 5. Jestliže je zapnut režim zastavení maximální hodnoty, pak na displeji bude viditelná pouze maximální naměřená hladina zvuku. IX. Upozornění 1) Nepoužívejte měřidlo v podmínkách s vysokou vlhkostí nebo teplotou. 2) Pokud nebudete měřidlo používat delší dobu, vyjměte z něho baterii. 3) Jestliže během používání měřidla fouká vítr, pak použijte ochranné sklo, aby měření nebylo rušeno. 4) Pracovní podmínky: Relativní vlhkost 80%. Teplota od 0 C do 40 C. Každé kopírování, reprodukování a rozšiřování tohoto návodu vyžaduje písemný souhlas firmy Transfer Multisort Elektronik.
