1 Návod k obsluze MODEL 3348 DC+C TRMS WTT CLMP METER

2 Bezpečnost Mezinárodní Bezpečnostní symboly Tento symbol, stejně jako další symboly a termíny, odkazuje uživatele do návodu pro další informace. Tento symbol, umístěný na svorce ukazuje, že při běžném použití může být přítomno vysoké napětí. Tento symbol, umístěný na přístroji ukazuje, že má dvojitou izolaci. Bezpečnostní upozornění Nepřekračujte maximální povolený vstupní rozsah pro jakoukoliv funkci Neměřte napětí pokud je nastavena funkce měření odporu. Vypněte napájení pokud přístroj nepoužíváte. UPOZORNĚNÍ Před měřením přepněte přepínač do odpovídající pozice. Při měření napětí nepřepínejte do rozsahu pro měření proudu. Při použití voliče pro změnu rozsahů vždy odpojte měřící sondy od testovaného obvodu. Nepřekračujte maximální vstupní limity. Upozornění Nesprávné použití přístroje může způsobit poškození, napěťový ráz, zrnění nebo smrt. Před použitím přístroje si přečtěte tento uživatelský návod. 2

3 Při výměně baterie vždy odpojte testovací vodiče. Před použitím přístroje prověřte stav vodičů a měřícího přístroje, zda nejsou poškozeny. Před použitím vyměňte poškozené části. Buďte velice opatrní pokud provádíte měření při napětí vyšším než 25VC rms nebo 35VDC. Tato napětí mohou být zdrojem napěťového rázu. Pokud je přístroj po delší dobu skladován, vyjměte baterie. Vždy vybijte kondenzátory a odpojte napájecí napětí obvodu při měření v rozsahu Diody, Odpor nebo Test přerušení. Napětí elektrických zásuvek může působit obtíže, poněvadž si nemusíte být jisti zapojením elektrických kontaktů. Vždy se ujistěte, že vstupy nejsou pod napětím. Pokud přístroj není používán v souladu s výrobcem, může dojít k poškození ochran jimiž je přístroj vybaven. Funkce DC+C Watt C, DC V DC, V C Vstupní Limity Odpor, Diody, Test přerušení, Frekvence, Test, šířka pulsů Maximum Vstup 240KW V DC/C 250V DC/C 3

4 7 DC C H z% KW + DC C KW Popis přístroje 1. Proudová čelist 2. Čelisťová pružina 3. DH a Podsvícení 4. Volič funkcí 5. Tlačítko Hz / % 6. LCD displej 7. Vstupní svorka COM 8. Rotační přepínač 9. Nulovací tlačítko 10. Tlačítko rozsahů 11. V ΩHz vstup 12. Oddíl baterií C DC C (střídavý proud) a DC (stejnosměrný proud) 2. Značka mínus rozsah (0 až 3999) měřený výsledek 4. UTO utomatický režim 5. Test diod 6. ))) Test přerušení s prozváněčkou 7. HOLD Přidržení hodnoty displeje 8. KW, µ,m,v,,k,m,ω, měřené jednotky 4

5 Specifikace Funkce Rozsah Přesnost odečtu DC Proud 1000 DC ± (1.8% + 5 čísel) C Proud 1000 C ± (2.0% + 5 čísel) mvdc ± (0.8% + 3 čísel) VDC DC Napětí VDC VDC ± (1.5% + 3 čísel) 600 VDC ± (2.0% + 3 čísel) mvc ± (0.8% + 20 čísel) VC C Napětí VC VC ± (1.8% + 5 čísel) 600 VC ± (2.5% + 5 čísel) Ω ± (1.0% + 4 čísel) Odpor 4.000KΩ 40.00KΩ 400.0KΩ ± (1.5% + 2 čísel) 4.000MΩ ± (2.5% + 3 čísel) 40.00MΩ ± (3.5% + 5 čísel) Frekvence 5.000Hz ±(1.5% výsledek + 5 čísel) 50.00Hz 500.0Hz 5.000kHz 50.00kHz 100.0kHz 5 ±(1.2% výsledek + 2 čísla) Citlivost: 10Vrms min.

6 Šířka pulsů 0.5 to 99.0% ±(1.2% výsledek + 2 čísel) Šířka pulsu: 100µs - 100ms, Frekvence: 5.000Hz ~ 100.0kHz C Výkon (0-250 V,0-400, 50/60Hz TRMS) C Výkon (0-600V,0-400, 50/60Hz TRMS) DC Výkon (0-250 V,0-400) DC Výkon (0-250 V,0-400) 40KW 240KW 40KW 240KW ± (2.5% + 5 čísel) ± (2.5% + 5 čísel) ± (2.0% + 5 čísel) ± (2.0% + 5 čísel) Poznámka: není možný auto rozsah a 400mV C napětí. Velikost kleští Otevřené: přibližně 1.2" (30mm) Test diod Testovací proud 0.3m typicky; napětí otevřeného obvodu 1.5V DC typicky. 6

7 Kontrola přerušení <100Ω; Test proud < 1m Vybitá baterie zobrazení BT Překročení rozsahu zobrazení OL Četnost odečtu 2 x za sekundu, nominálně Vstupní Impedance 7.8MΩ (VDC and VC) Displej 4000 LCD C Proud 50/60Hz True RMS (C) C Napětí 50/60Hz True RMS (VC) Provozní teplota -10 do 50 o C Skladovací teplota -30 do 60 o C Relativní vlhkost 90%(0 o C do 30 o C); 75%(30 o C do 40 o C); 45%(40 o C to 50 o C) Nadm. výška Provozní: do 3000m; Skladovací 10,000m Bezpečnost Kategorie CT III 600V Baterie 1x 9V Baterie uto OFF přibližně 35 minut Rozměry/váha 229x80x49mm/303g Bezpečnost Pro použití vmístnosti a ve shodě s CT II, Kategorie CT II zahrnuje místní podmínky, přenosný přístroj, vybavení, atp., s transientním přepětím nižším než Kat. CT III 7

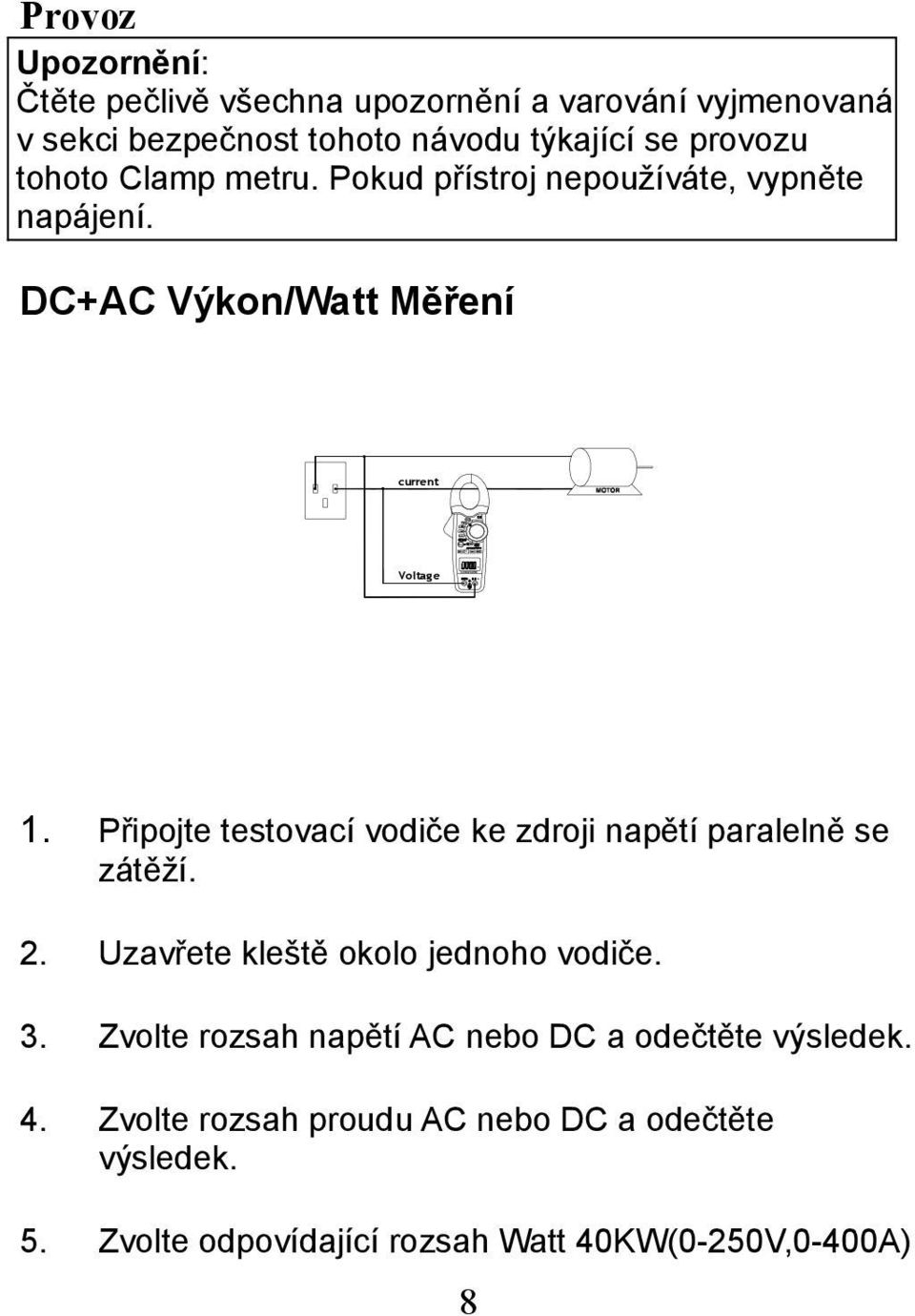

8 Hz % KW Provoz Upozornění: Čtěte pečlivě všechna upozornění a varování vyjmenovaná v sekci bezpečnost tohoto návodu týkající se provozu tohoto Clamp metru. Pokud přístroj nepoužíváte, vypněte napájení. DC+C Výkon/Watt Měření current Voltage 1. Připojte testovací vodiče ke zdroji napětí paralelně se zátěží. 2. Uzavřete kleště okolo jednoho vodiče. 3. Zvolte rozsah napětí C nebo DC a odečtěte výsledek. 4. Zvolte rozsah proudu C nebo DC a odečtěte výsledek. 5. Zvolte odpovídající rozsah Watt 40KW(0-250V,0-400) 8

9 CP D C C n n + D C + C CP nn nebo 240KW (0-600V,0-400). 6. Přečtěte hodnotu zobrazenou na displeji LCD v KW (C+DC). Měření DC/C Proudu Pozor: Ujistěte se, že testovací vodiče jsou odpojeny od přístroje před měřením proudu. No Ω Yes.. Ω Zvolte C nebo DC pomocí tlačítka MODE. DC/C Měření Napětí!! 1. Vložte černý testovací vodič do záporného COM vstupu a červený testovací vodič do kladného V vstupu 2. Nastavte přepínač funkcí do pozice V 3. Zvolte C nebo DC pomocí tlačítka MODE 4. Připojte testovací vodiče paraleleně k měřenému obvodu. 5. Přečtěte výsledek na LCD displeji.. 9

10 Měření odporu a test přerušení 1. Vložte černý testovací vodič do záporného COM vstupu a červený testovací vodič do kladného V vstupu. 2. Nastavte funkci ))) Ω 3. Použijte multifunkční tlačítko MODE a zvolte odpor. 4. Spojte hroty sond nakrátko a eliminujte vnitřní odpor sond aby neovlivňoval výsledek měření. 5. Hodnotu odporu přečtěte na displeji 6. Pro test přerušení, pokud je odpor méně než < 100Ω, zazní tón. Měření diod 1. Vložte černý banánek do záporného COM vstupu a červený banánek do kladného vstupu diod. 2. Přepněte rotační přepínač do pozice ))) 3. Stiskněte tlačítko MODE až se objeví na displeji symbol 4. Přiložte testovací sondy k diodě. Bude zobrazeno napětí od 0.4V do 0.7V. Obrácená polarita bude indikována OL. Zkratovaný obvod bude ukazovat 0mV a přerušený obvod OL při obou polaritách.. Red Black Black Red Probe Probe Probe Probe Forward test Reverse test 10

11 Měření Kapacity Upozornění: by jste zabránili elektrickému rázu odpojte napájení testované jednotky a vybijte všechny kondenzátory před jakýmkoliv měřením kapacity. Vyjměte baterie a vytáhněte síťovou zásuvku. 1. Nastavte rotační přepínač do pozice CP. 2. Zasuńte černý banánek do mínus COM vstupu. Zasuňte červený banánek do kladného V vstupu. 3. Přiložte testovací vodiče k měřenému kondenzátoru. 4. Přečtěte hodnotu kapacity na displeji. Měření Frekvence nebo % šířky pulsů 1. Nastavte přepínač do pozice V. 2. Zasuňte černý banánek do mínus COM vstupu. Zasuňte červený banánek do kladného V vstupu 3. Zvolte Hz nebo % duty pomocí tlačítka Hz/%. 4. Přiložte testovací sondy k měřenému obvodu. 5. Odečtěte frekvenci na displeji. Data Hold a podsvícení Pro podržení výsledku měření na displeji stiskněte tlačítko DT HOLD.Tlačítko DT HOLD je umístěno na levé straně přístroje (horní tlačítko) Pokud je tlačítko DT HOLD aktivní pak je na displeji zobrazen nápis HOLD. Pro návrat do normálního provozu stiskněte opět DT HOLD. Poznámka: Stiskem tlačítka podsvícení (Backlight) se aktivuje Data Hold. Pro ukončení Data Hold stiskněte opět HOLD. Funkce Podsvícení rozsvítí displej a je možno ji použít pokud okolní osvětlení je příliš nízké a neumožňuje odečíst výsledek na displeji. Stiskem tlačítka HOLD po dobu jedné sekundy se zapne podsvícení a pro vypnutí jej opět podržte po dobu jedné sekundy. 11

12 Ruční volba rozsahů Po zapnutí je přístroj v módu automatické volby rozsahů. Stiskněte tlačítko Range pro přechod do ručního nastavení rozsahu. Každým stiskem tlačítka se posune rozsah o jeden krok, což indikují jednotky a poloha desetinné čárky. Stiskem tlačítka Range po dobu dvou sekund opět přejdeme do automatické volby rozsahu. Ruční nastavení rozsahu není možné při funkci C/DC Proudu,Watt, Diody a testu přerušení. Výměna Baterií. 1. Odšroubujte jeden zadní křížový šroubek. 2. Otevřete prostor baterie. 3. Vyměňte baterii za odpovídající 9V baterii (NED1604, 6F22 006P) Opět uzavřete přístroj krytem. 12
