1 P r o j e k t o vá činnost ve v ýs t a vb ě A u t o r i zo va n á p r o j e kčn í ka n ce l á ř P o ze m n í sta vb y D o p r a vn í sta vb y V o d o ho sp o d á ř ské s t a vb y B e c k o v s k é h o , H a v l í č k ů v B r o d , k r a j V y s o č i n a, Č e s k á r e p u b l i k a T e l. f a x : , m o b i l , , e f e k t. p r o j e k s e z n a m. c z TRUHLÁŘSKÉ VÝROBKY Název akce : AKADEMIE VOŠ, GYMNÁZIUM A SOŠ Světlá nad Sázavou REKONSTRUKCE BUDOVY DM Místo : k.ú. Světlá nad Sázavou Investor : Kraj Vysočina Žižkova 57/1882, Jihlava V y p r a c o v a l a : H n u l í k o v á D i t a H a v l. B r o d,

f a x : 5 6 9 4 3 1 0 0 5, m o b i l 6 0 8 4 1 9 3 5 7, 6 0 4 5 9 5 8 0 8, e f e k t. p r o j e k t @ s e z n a m.

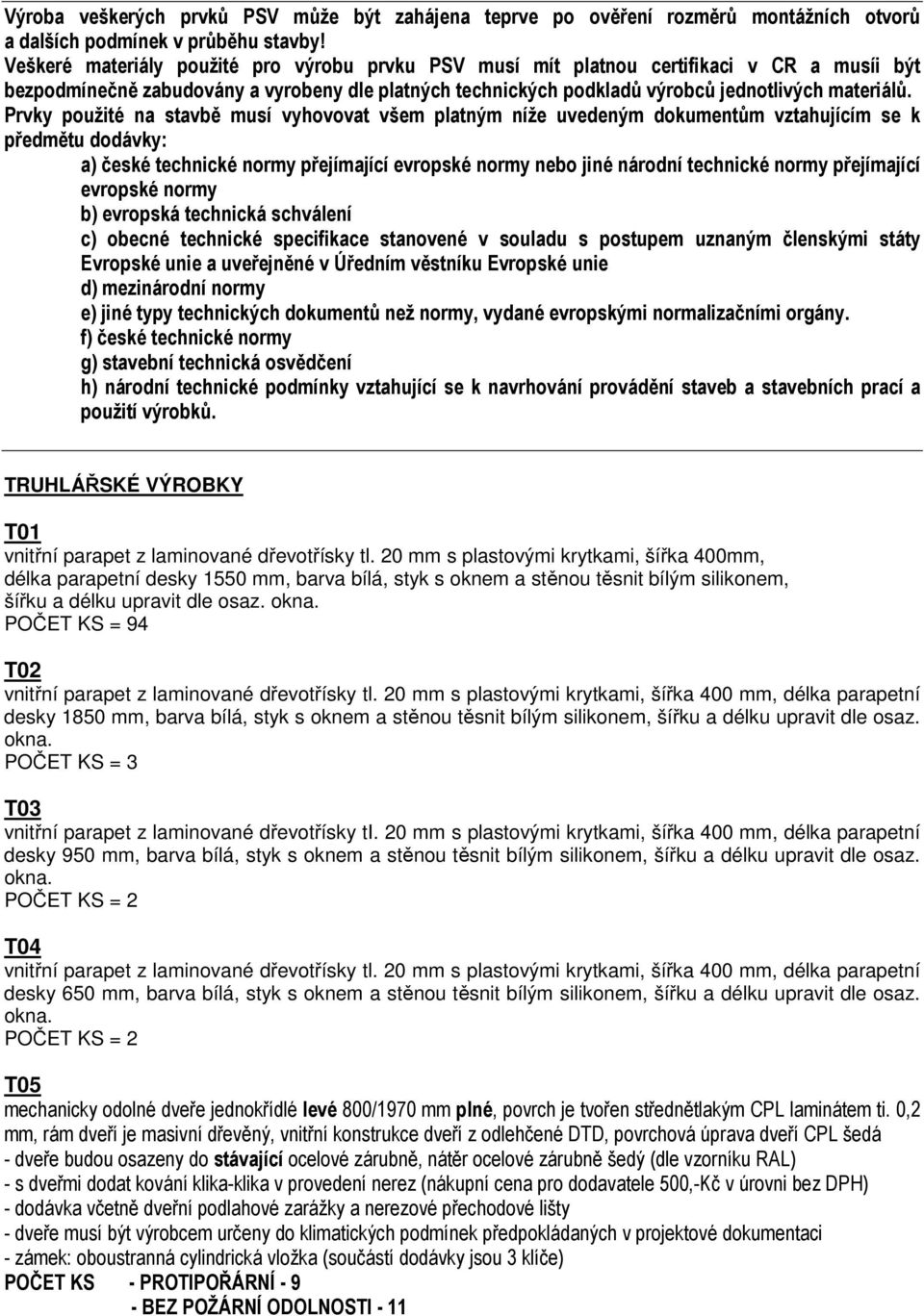

2 Výroba veškerých prvků PSV může být zahájena teprve po ověření rozměrů montážních otvorů a dalších podmínek v průběhu stavby! Veškeré materiály použité pro výrobu prvku PSV musí mít platnou certifikaci v CR a musíi být bezpodmínečně zabudovány a vyrobeny dle platných technických podkladů výrobců jednotlivých materiálů. Prvky použité na stavbě musí vyhovovat všem platným níže uvedeným dokumentům vztahujícím se k předmětu dodávky: a) české technické normy přejímající evropské normy nebo jiné národní technické normy přejímající evropské normy b) evropská technická schválení c) obecné technické specifikace stanovené v souladu s postupem uznaným členskými státy Evropské unie a uveřejněné v Úředním věstníku Evropské unie d) mezinárodní normy e) jiné typy technických dokumentů než normy, vydané evropskými normalizačními orgány. f) české technické normy g) stavební technická osvědčení h) národní technické podmínky vztahující se k navrhování provádění staveb a stavebních prací a použití výrobků. TRUHLÁŘSKÉ VÝROBKY T01 vnitřní parapet z laminované dřevotřísky tl. 20 mm s plastovými krytkami, šířka 400mm, délka parapetní desky 1550 mm, barva bílá, styk s oknem a stěnou těsnit bílým silikonem, šířku a délku upravit dle osaz. POČET KS = 94 T02 vnitřní parapet z laminované dřevotřísky tl. 20 mm s plastovými krytkami, šířka 400 mm, délka parapetní desky 1850 mm, barva bílá, styk s oknem a stěnou těsnit bílým silikonem, šířku a délku upravit dle osaz. POČET KS = 3 T03 vnitřní parapet z laminované dřevotřísky ti. 20 mm s plastovými krytkami, šířka 400 mm, délka parapetní desky 950 mm, barva bílá, styk s oknem a stěnou těsnit bílým silikonem, šířku a délku upravit dle osaz. POČET KS = 2 T04 vnitřní parapet z laminované dřevotřísky tl. 20 mm s plastovými krytkami, šířka 400 mm, délka parapetní desky 650 mm, barva bílá, styk s oknem a stěnou těsnit bílým silikonem, šířku a délku upravit dle osaz. POČET KS = 2 T05 mechanicky odolné dveře jednokřídlé levé 800/1970 mm plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 - dveře budou osazeny do stávající ocelové zárubně, nátěr ocelové POČET KS - PROTIPOŘÁRNÍ BEZ POŽÁRNÍ ODOLNOSTI - 11

Prvky použité na stavbě musí vyhovovat všem platným níže uvedeným dokumentům vztahujícím se k předmětu dodávky: a) české technické normy přejímající evropské normy nebo jiné národní technické normy

3 T06 mechanicky odolné dveře jednokřídlé pravé 800/1970 mm plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 - dveře budou osazeny do stávající ocelové zárubně, nátěr ocelové POČET KS - PROTIPOŘÁRNÍ BEZ POŽÁRNÍ ODOLNOSTI - 10 T07 mechanicky odolné dveře jednokřídlé pravé 900/1970 mm, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 - dveře budou osazeny do nové ocelové zárubně v příčce z porobetonových tvárnic tl 150 mm, nátěr ocelové T08 mechanicky odolné dveře jednokřídlé levé 900/1970 mm, částečně prosklené viz obrázek, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 mm, rám dveří je masivní dřevěný, vnitřní konstrukce dveří z odlehčené DTD, povrchová úprava dveří CPL šedá, bezpečnostní sklo čiré, - dveře budou osazeny do nové ocelové zárubně stěna tl 100 mm, nátěr ocelové POČET KS = 6 T09 mechanicky odolné dveře jednokřídlé levé 600/1970 mm plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 - dveře budou osazeny do stávající ocelové zárubně, nátěr ocelové

4 POČET KS = 5 T10 mechanicky odolné dveře jednokřídlé levé 800/1970 mm,plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 - Dveře se musí otevírat směrem ven a musí být opatřeny z vnitřní strany vodorovným madlem ve výšce 800 až 900 mm. Zámek dveří musí být odjistitelný zvenku. - zámek bude vybaven ukazatelem o obsazenosti - Dveře musí mít na vnější straně ve výši 200 mm nad klikou umístěn štítek s hmatným orientačním znakem a s příslušným nápisem v Braillově písmu jako je text WC ženy, sprchy muži nebo šatny ženy. Braillovo písmo musí mít parametry standardní sazby. T11 mechanicky odolné dveře jednokřídlé pravé 900/1970 mm částečně prosklené viz obrázek, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 mm, rám dveří je masivní dřevěný, vnitřní konstrukce dveří z odlehčené DTD, povrchová úprava dveří CPL šedá, bezpečnostní sklo čiré, - dveře budou osazeny do nové ocelové zárubně v příčce z porobetonových tvárnic tl 100 mm, nátěr ocelové POČET KS 8 T12 mechanicky odolné dveře jednokřídlé pravé 900/1970 mm plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 - dveře budou osazeny do nové ocelové zárubně v příčce z porobetonových tvárnic tl 100 mm, nátěr ocelové T13

- zámek bude vybaven ukazatelem o obsazenosti - Dveře musí mít na vnější straně ve výši 200 mm nad klikou umístěn štítek s hmatným orientačním znakem a s příslušným nápisem v Braillově písmu jako je

5 mechanicky odolné dveře jednokřídlé levé 600/1970 mm plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 - dveře budou osazeny do nové ocelové zárubně příčka tl 100 mm, nátěr ocelové větrací mřížka dle VZT T14 mechanicky odolné dveře jednokřídlé pravé 600/1970 mm, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 - dveře budou osazeny do nové ocelové zárubně příčka tl 100 mm, nátěr ocelové, větrací mřížka dle VZT T15 mechanicky odolné dveře jednokřídlé levé 800/1970 mm plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 POČET KS - PROTIPOŘÁRNÍ BEZ POŽÁRNÍ ODOLNOSTI - 9 T16 mechanicky odolné dveře jednokřídlé levé 800/1970 mm ze 2/3 prosklenné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 mm, rám dveří je masivní dřevěný, vnitřní konstrukce dveří z odlehčené DTD, povrchová úprava dveří CPL imitace dubu zárubně černý (dle vzorníku RAL) T17 mechanicky odolné dveře jednokřídlé levé 600/1970 mm plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 mm, rám dveří je masivní dřevěný, vnitřní konstrukce dveří z odlehčené DTD, povrchová úprava dveří CPL imitace dubu zárubně černý (dle vzorníku RAL) mřížka dle VZT

6 T18 mechanicky odolné dveře jednokřídlé pravé 800/1970 mm plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 POČET KS = 3 T19 mechanicky odolné dveře jednokřídlé pravé 700/1970 mm plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 - kování bude obsahovat ukazatel obsazenosti - zámek dveře budou mít pojistku proti otevření při obsazení, uzavřený zámek půjde v případě potřeby otevřít zvenku 0 T20 mechanicky odolné dveře jednokřídlé levé 700/1970 mm plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 - kování bude obsahovat ukazatel obsazenosti - zámek dveře budou mít pojistku proti otevření pro obsazení, uzavřený zámek půjde v případě potřeby otevřít zvenku T21 mechanicky odolné dveře jednokřídlé pravé 700/1970 mm plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 mřížka dle VZT

0,2 - kování bude obsahovat ukazatel obsazenosti - zámek dveře budou mít pojistku proti otevření při obsazení, uzavřený zámek půjde v případě potřeby otevřít zvenku 0 T20 mechanicky odolné dveře

7 T22 mechanicky odolné dveře jednokřídlé levé 700/1970 mm plné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 - mřížka dle VZT T23 mechanicky odolné dveře jednokřídlé dvoukřídlé 1445/1970 mm ze 2/3 prosklenné, povrch je tvořen střednětlakým CPL laminátem ti. 0,2 mm, rám dveří je masivní dřevěný, vnitřní konstrukce dveří z odlehčené DTD, povrchová úprava dveří CPL šedá - dveře budou osazeny do stávající ocelové zárubně, nátěr ocelové Tabulka s výpisem dveří OZN. 1.NP 2.NP 3.NP 4.NP 5.NP CELKEM T T T T T T T T T T T T T T T T T T T CELKEM 112

0,2 mm, rám dveří je masivní dřevěný, vnitřní konstrukce dveří z odlehčené DTD, povrchová úprava dveří CPL šedá - dveře budou osazeny do stávající ocelové zárubně, nátěr ocelové Tabulka s výpisem

8 T24 vnitřní parapet z laminované dřevotřísky tl. 20 mm s plastovými krytkami, šířka 400 mm, délka parapetní desky 1250 mm, barva bílá, styk s oknem a stěnou těsnit bílým silikonem, šířku a délku upravit dle osaz. POČET KS = 2 T25 vnitřní parapet z laminované dřevotřísky tl. 20 mm s plastovými krytkami, šířka 400 mm, délka parapetní desky 1150 mm, barva bílá, styk s oknem a stěnou těsnit bílým silikonem, šířku a délku upravit dle osaz. POČET KS = 2 T26 dřevěná vestavěná skříň, rozměry šxhxv 1250x550x2700 mm 4
