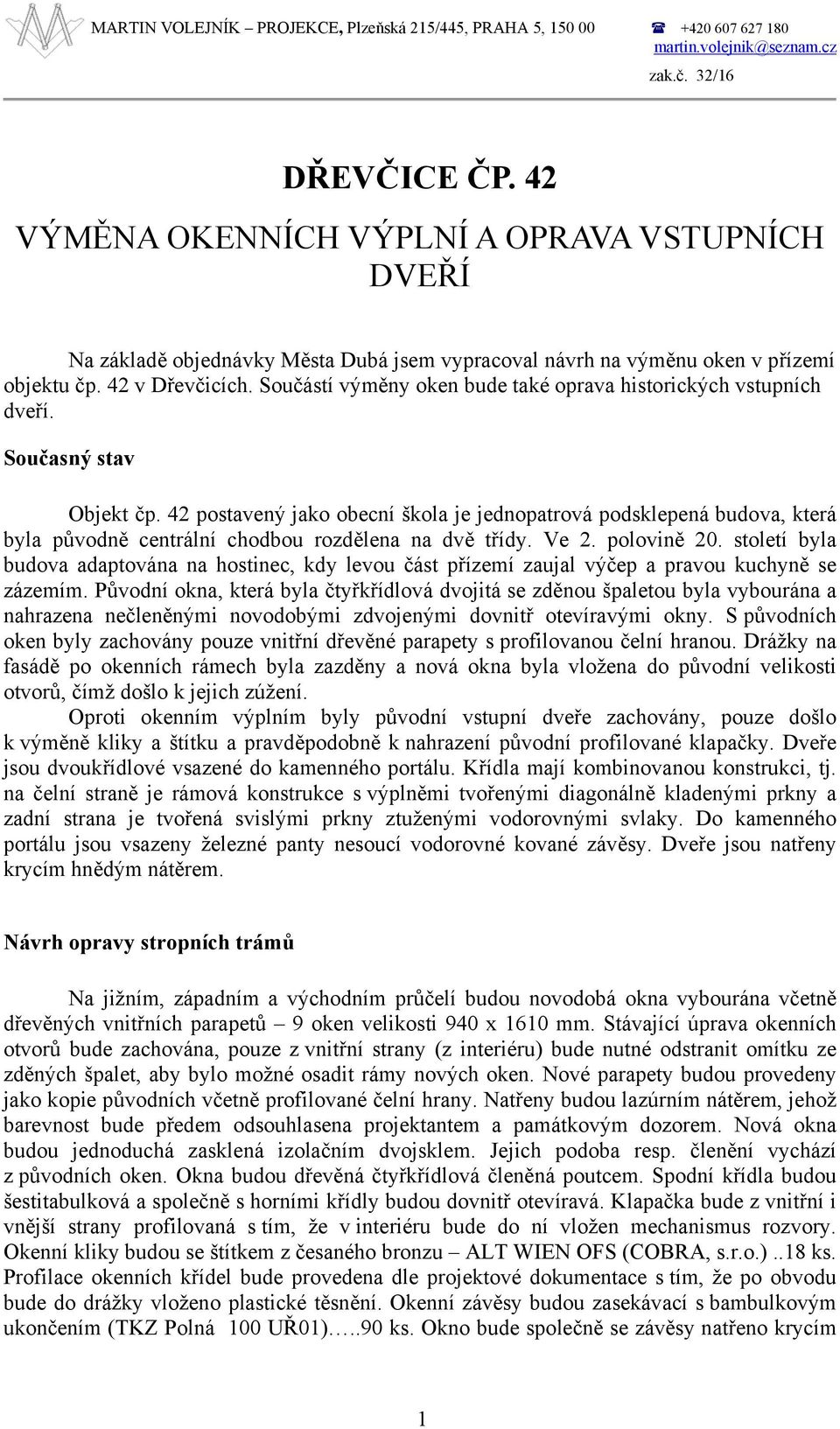

2 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 32/16 DŘEVČICE ČP. 42 VÝMĚNA OKENNÍCH VÝPLNÍ A OPRAVA VSTUPNÍCH DVEŘÍ Na základě objednávky Města Dubá jsem vypracoval návrh na výměnu oken v přízemí objektu čp. 42 v Dřevčicích. Součástí výměny oken bude také oprava historických vstupních dveří. Současný stav Objekt čp. 42 postavený jako obecní škola je jednopatrová podsklepená budova, která byla původně centrální chodbou rozdělena na dvě třídy. Ve 2. polovině 20. století byla budova adaptována na hostinec, kdy levou část přízemí zaujal výčep a pravou kuchyně se zázemím. Původní okna, která byla čtyřkřídlová dvojitá se zděnou špaletou byla vybourána a nahrazena nečleněnými novodobými zdvojenými dovnitř otevíravými okny. S původních oken byly zachovány pouze vnitřní dřevěné parapety s profilovanou čelní hranou. Drážky na fasádě po okenních rámech byla zazděny a nová okna byla vložena do původní velikosti otvorů, čímž došlo k jejich zúžení. Oproti okenním výplním byly původní vstupní dveře zachovány, pouze došlo k výměně kliky a štítku a pravděpodobně k nahrazení původní profilované klapačky. Dveře jsou dvoukřídlové vsazené do kamenného portálu. Křídla mají kombinovanou konstrukci, tj. na čelní straně je rámová konstrukce s výplněmi tvořenými diagonálně kladenými prkny a zadní strana je tvořená svislými prkny ztuženými vodorovnými svlaky. Do kamenného portálu jsou vsazeny železné panty nesoucí vodorovné kované závěsy. Dveře jsou natřeny krycím hnědým nátěrem. Návrh opravy stropních trámů Na jižním, západním a východním průčelí budou novodobá okna vybourána včetně dřevěných vnitřních parapetů 9 oken velikosti 940 x 1610 mm. Stávající úprava okenních otvorů bude zachována, pouze z vnitřní strany (z interiéru) bude nutné odstranit omítku ze zděných špalet, aby bylo možné osadit rámy nových oken. Nové parapety budou provedeny jako kopie původních včetně profilované čelní hrany. Natřeny budou lazúrním nátěrem, jehož barevnost bude předem odsouhlasena projektantem a památkovým dozorem. Nová okna budou jednoduchá zasklená izolačním dvojsklem. Jejich podoba resp. členění vychází z původních oken. Okna budou dřevěná čtyřkřídlová členěná poutcem. Spodní křídla budou šestitabulková a společně s horními křídly budou dovnitř otevíravá. Klapačka bude z vnitřní i vnější strany profilovaná s tím, že v interiéru bude do ní vložen mechanismus rozvory. Okenní kliky budou se štítkem z česaného bronzu ALT WIEN OFS (COBRA, s.r.o.)..18 ks. Profilace okenních křídel bude provedena dle projektové dokumentace s tím, že po obvodu bude do drážky vloženo plastické těsnění. Okenní závěsy budou zasekávací s bambulkovým ukončením (TKZ Polná 100 UŘ01)..90 ks. Okno bude společně se závěsy natřeno krycím 1

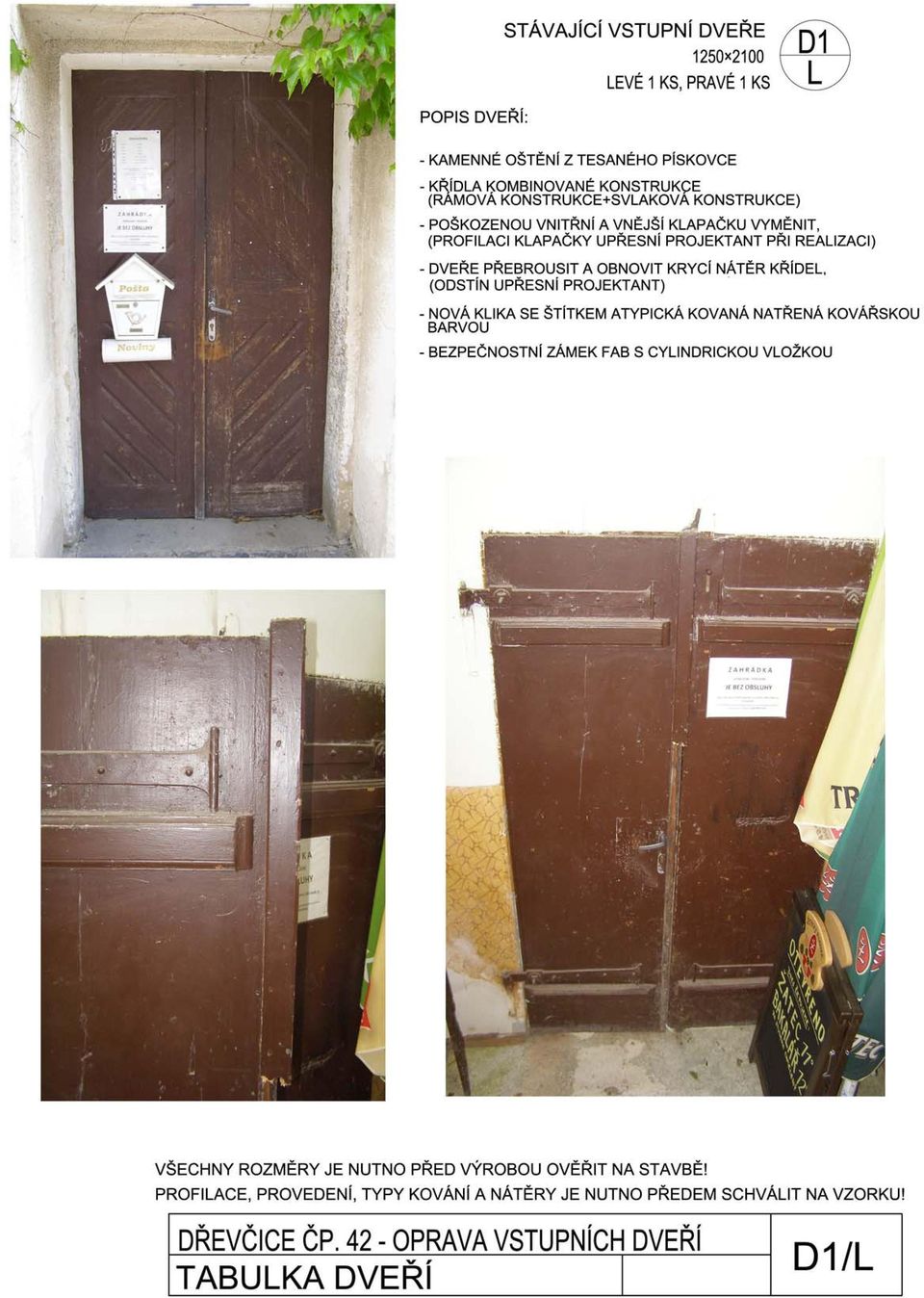

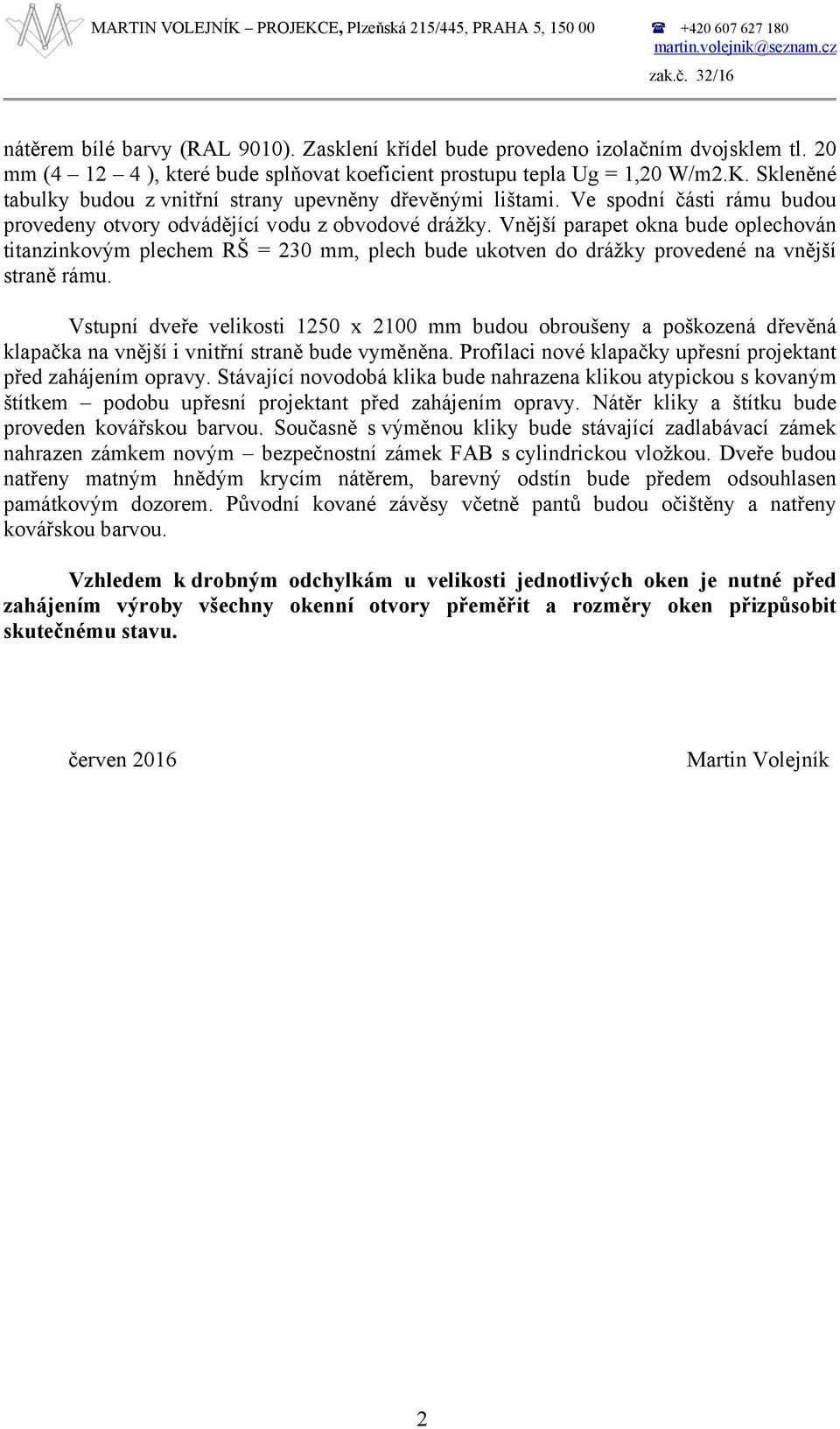

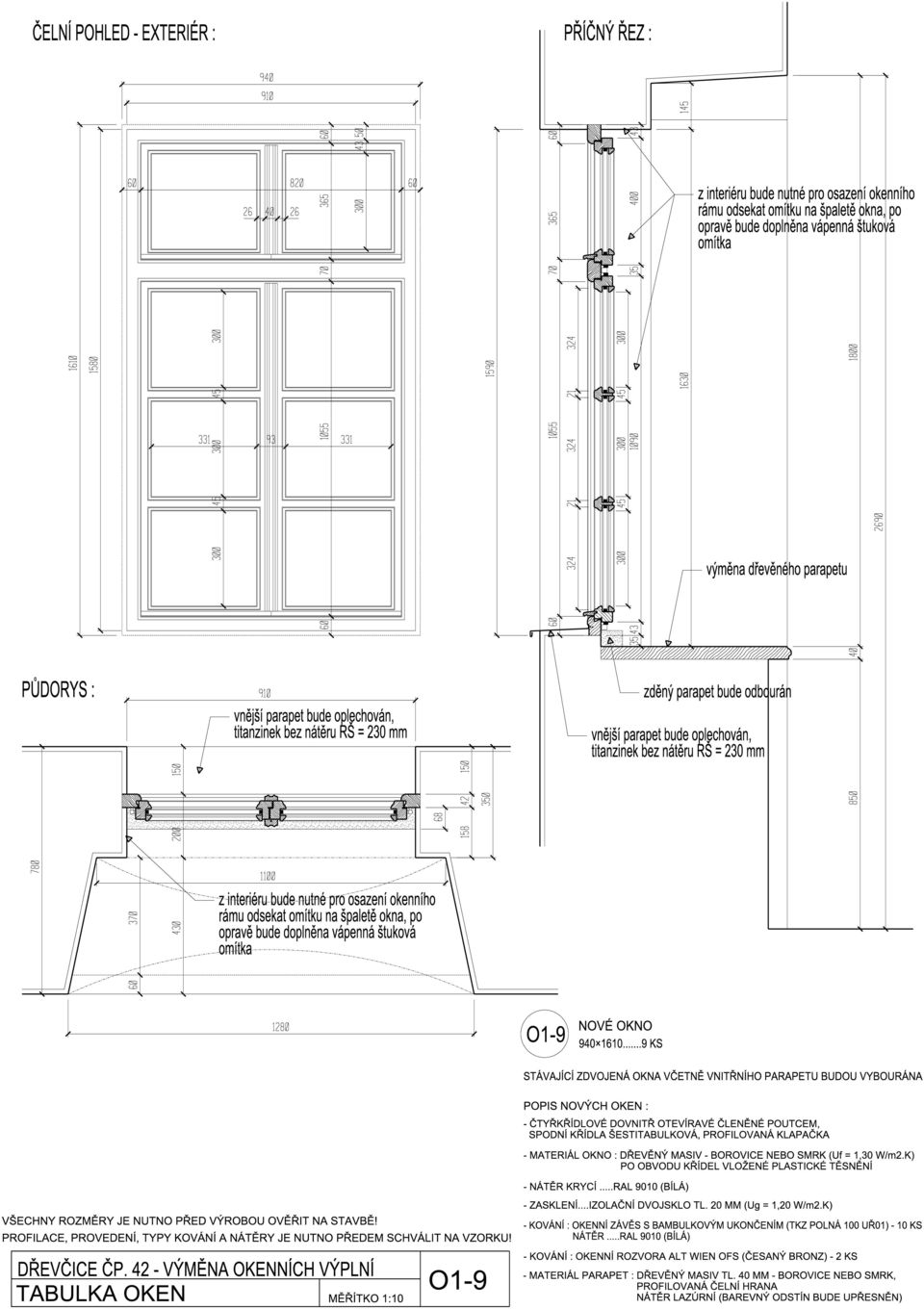

3 MARTIN VOLEJNÍK PROJEKCE, Plzeňská 215/445, PRAHA 5, zak.č. 32/16 nátěrem bílé barvy (RAL 9010). Zasklení křídel bude provedeno izolačním dvojsklem tl. 20 mm ( ), které bude splňovat koeficient prostupu tepla Ug = 1,20 W/m2.K. Skleněné tabulky budou z vnitřní strany upevněny dřevěnými lištami. Ve spodní části rámu budou provedeny otvory odvádějící vodu z obvodové drážky. Vnější parapet okna bude oplechován titanzinkovým plechem RŠ = 230 mm, plech bude ukotven do drážky provedené na vnější straně rámu. Vstupní dveře velikosti 1250 x 2100 mm budou obroušeny a poškozená dřevěná klapačka na vnější i vnitřní straně bude vyměněna. Profilaci nové klapačky upřesní projektant před zahájením opravy. Stávající novodobá klika bude nahrazena klikou atypickou s kovaným štítkem podobu upřesní projektant před zahájením opravy. Nátěr kliky a štítku bude proveden kovářskou barvou. Současně s výměnou kliky bude stávající zadlabávací zámek nahrazen zámkem novým bezpečnostní zámek FAB s cylindrickou vložkou. Dveře budou natřeny matným hnědým krycím nátěrem, barevný odstín bude předem odsouhlasen památkovým dozorem. Původní kované závěsy včetně pantů budou očištěny a natřeny kovářskou barvou. Vzhledem k drobným odchylkám u velikosti jednotlivých oken je nutné před zahájením výroby všechny okenní otvory přeměřit a rozměry oken přizpůsobit skutečnému stavu. červen 2016 Martin Volejník 2
