Objekty částečně přístupné*

Transkript

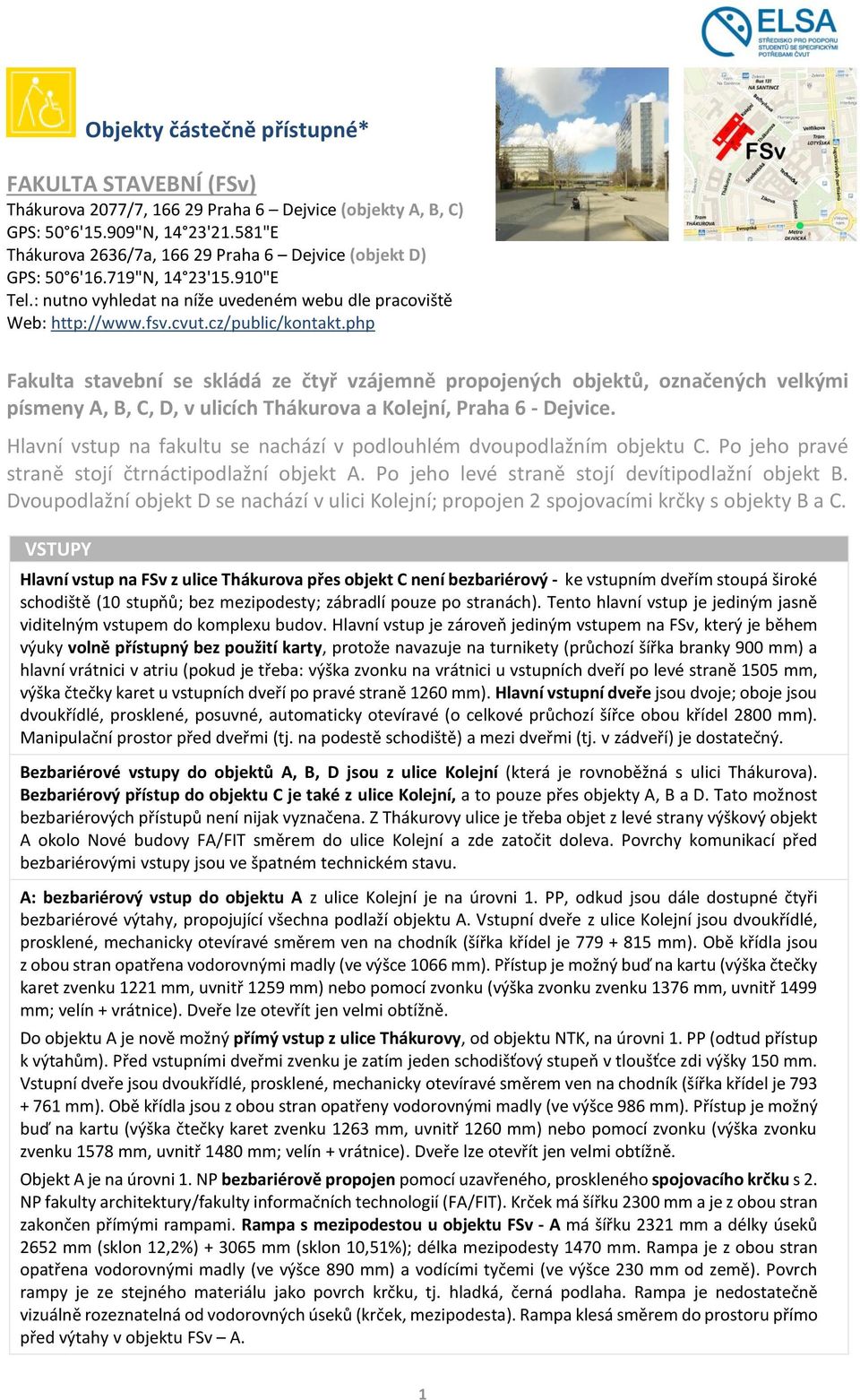

1 Objekty částečně přístupné* FAKULTA STAVEBNÍ (FSv) Thákurova 2077/7, Praha 6 Dejvice (objekty A, B, C) GPS: 50 6'15.909"N, 14 23'21.581"E Thákurova 2636/7a, Praha 6 Dejvice (objekt D) GPS: 50 6'16.719"N, 14 23'15.910"E Tel.: nutno vyhledat na níže uvedeném webu dle pracoviště Web: Fakulta stavební se skládá ze čtyř vzájemně propojených objektů, označených velkými písmeny A, B, C, D, v ulicích Thákurova a Kolejní, Praha 6 - Dejvice. Hlavní vstup na fakultu se nachází v podlouhlém dvoupodlažním objektu C. Po jeho pravé straně stojí čtrnáctipodlažní objekt A. Po jeho levé straně stojí devítipodlažní objekt B. Dvoupodlažní objekt D se nachází v ulici Kolejní; propojen 2 spojovacími krčky s objekty B a C. VSTUPY Hlavní vstup na FSv z ulice Thákurova přes objekt C není bezbariérový - ke vstupním dveřím stoupá široké schodiště (10 stupňů; bez mezipodesty; zábradlí pouze po stranách). Tento hlavní vstup je jediným jasně viditelným vstupem do komplexu budov. Hlavní vstup je zároveň jediným vstupem na FSv, který je během výuky volně přístupný bez použití karty, protože navazuje na turnikety (průchozí šířka branky 900 mm) a hlavní vrátnici v atriu (pokud je třeba: výška zvonku na vrátnici u vstupních dveří po levé straně 1505 mm, výška čtečky karet u vstupních dveří po pravé straně 1260 mm). Hlavní vstupní dveře jsou dvoje; oboje jsou dvoukřídlé, prosklené, posuvné, automaticky otevíravé (o celkové průchozí šířce obou křídel 2800 mm). Manipulační prostor před dveřmi (tj. na podestě schodiště) a mezi dveřmi (tj. v zádveří) je dostatečný. Bezbariérové vstupy do objektů A, B, D jsou z ulice Kolejní (která je rovnoběžná s ulici Thákurova). Bezbariérový přístup do objektu C je také z ulice Kolejní, a to pouze přes objekty A, B a D. Tato možnost bezbariérových přístupů není nijak vyznačena. Z Thákurovy ulice je třeba objet z levé strany výškový objekt A okolo Nové budovy FA/FIT směrem do ulice Kolejní a zde zatočit doleva. Povrchy komunikací před bezbariérovými vstupy jsou ve špatném technickém stavu. A: bezbariérový vstup do objektu A z ulice Kolejní je na úrovni 1. PP, odkud jsou dále dostupné čtyři bezbariérové výtahy, propojující všechna podlaží objektu A. Vstupní dveře z ulice Kolejní jsou dvoukřídlé, prosklené, mechanicky otevíravé směrem ven na chodník (šířka křídel je mm). Obě křídla jsou z obou stran opatřena vodorovnými madly (ve výšce 1066 mm). Přístup je možný buď na kartu (výška čtečky karet zvenku 1221 mm, uvnitř 1259 mm) nebo pomocí zvonku (výška zvonku zvenku 1376 mm, uvnitř 1499 mm; velín + vrátnice). Dveře lze otevřít jen velmi obtížně. Do objektu A je nově možný přímý vstup z ulice Thákurovy, od objektu NTK, na úrovni 1. PP (odtud přístup k výtahům). Před vstupními dveřmi zvenku je zatím jeden schodišťový stupeň v tloušťce zdi výšky 150 mm. Vstupní dveře jsou dvoukřídlé, prosklené, mechanicky otevíravé směrem ven na chodník (šířka křídel je mm). Obě křídla jsou z obou stran opatřeny vodorovnými madly (ve výšce 986 mm). Přístup je možný buď na kartu (výška čtečky karet zvenku 1263 mm, uvnitř 1260 mm) nebo pomocí zvonku (výška zvonku zvenku 1578 mm, uvnitř 1480 mm; velín + vrátnice). Dveře lze otevřít jen velmi obtížně. Objekt A je na úrovni 1. NP bezbariérově propojen pomocí uzavřeného, proskleného spojovacího krčku s 2. NP fakulty architektury/fakulty informačních technologií (FA/FIT). Krček má šířku 2300 mm a je z obou stran zakončen přímými rampami. Rampa s mezipodestou u objektu FSv - A má šířku 2321 mm a délky úseků 2652 mm (sklon 12,2%) mm (sklon 10,51%); délka mezipodesty 1470 mm. Rampa je z obou stran opatřena vodorovnými madly (ve výšce 890 mm) a vodícími tyčemi (ve výšce 230 mm od země). Povrch rampy je ze stejného materiálu jako povrch krčku, tj. hladká, černá podlaha. Rampa je nedostatečně vizuálně rozeznatelná od vodorovných úseků (krček, mezipodesta). Rampa klesá směrem do prostoru přímo před výtahy v objektu FSv A. 1

2 V krčku blíže k FA/FIT se nachází předělovací dveře mezi objekty FSv - A a FA/FIT. Dveře jsou dvoukřídlé, prosklené (šířka běžně užívaného křídla 1042 mm, výška kliky 1050 mm). Dveře je nutné je otevřít pomocí karty - čtečky karet jsou umístěny z obou stran dveří (ve výšce 1210 mm na osu) - ze strany FA/FIT, je čtečka osazena po pravé straně dveří na začátku rampy (šířka 2215 mm, délka 6218 mm, sklon 7%). Rampa je z obou stran opatřena vodorovnými madly (ve výšce 917 mm) a vodícími tyčemi (ve výšce 248 mm od země). Povrch rampy je ze stejného materiálu jako povrch krčku, tj. hladká, černá podlaha. Rampa je nedostatečně vizuálně rozeznatelná od vodorovných úseků (krček, chodby). Rampa směrem od krčku klesá ke schodišti v atriu v FA/FIT a mezi rampou a schodištěm je vzhledem ke klesání rampy omezený manipulační prostor (hloubka 1940 mm). Výška kontrastního pruhu na dveřích a na prosklené stěně je 1130 mm na osu. B: bezbariérový vstup do objektu B je na úrovni 1. NP z ulice Kolejní zhruba pod jižním spojovacím krčkem s objektem D, viz schéma. Chodník před vstupem se mírně svažuje směrem ke dveřím. Vstupní dveře jsou dvoukřídlé, prosklené, mechanicky otevíravé směrem dovnitř (šířka křídla 784 mm) Obě křídla mají z obou stran osazena vodorovná madla (ve výšce 1023 mm). Přístup je možný buď na kartu (výška čtečky karet zvenku 1285 mm) nebo pomocí zvonku (výška zvonku zvenku 1450 mm; velín + vrátnice). Další vstup do objektu B (jednokřídlé mechanicky otevírané dveře směrem dovnitř šířky 795 mm) na úrovni 1. NP je z ulice Salabova od objektu Katolické teologické fakulty. Před vstupem je jeden stupeň výšky 100 mm. Přístup je možný výhradně na kartu (výška čtečky karet zvenku 1315 mm), zvonek zde není. C: objekt C není zvenčí přímo bezbariérově přístupný. Je přístupný přes ostatní tři objekty A, B i D. Jedná se o hlavní přístupový objekt na FSv s dvoupodlažním atriem, s hlavní vrátnicí (parapet ve výšce 1037 mm, bez pultu; bez možnosti indukčního poslechu), s turnikety a se šatnou (parapet ve výšce 900 mm). D: objekt D má tři bezbariérové přístupy z ulice Kolejní. Jeden bezbariérový vstup se nachází na úrovni 1. NP, pod jižním spojovacím krčkem mezi objekty B a D (krček dále od Studentského domu). Vstup je tvořen dvoukřídlými prosklenými dveřmi, mechanicky otevíravými směrem ven do ulice (šířka jednoho křídla 907 mm, výška vodorovného madla 912 mm na osu, klika není). Přístup je možný buď na kartu (výška čtečky karet zvenku 1275 mm, uvnitř 1260 mm) nebo pomocí zvonku (výška zvonku zvenku 1469 mm, uvnitř 1454 mm; velín + vrátnice). Chodník před vstupem mírně stoupá (sklon 8,75%); přímo před dveřmi je zvenku čistící plocha z plechového roštu. V blízkosti vstupu je umístěn bezbariérový výtah do všech podlaží objektu D (viz odstavec VÝTAHY). Druhý bezbariérový vstup se nachází na úrovni 1. PP (jedná se o vstup do Výpočetního a informačního centra fakulty stavební VIC FSv), zhruba mezi oběma spojovacími krčky. Vstup je tvořen jednokřídlými dveřmi, mechanicky otevíravými směrem ven do ulice (šířka křídla 980 mm, výška svislého madla 1004 mm na osu, výška vodorovného madla zvenku 816 mm, klika není). Přístup je možný buď na kartu (výška čtečky karet zvenku 1155 mm) nebo pomocí zvonku (výška zvonku zvenku 1407 mm). Před dveřmi zvenku je čistící plocha. Přístup ke dveřím zvenku je tvořen venkovní nekrytou rampou (šířka 1354 mm, délka 6000 mm, sklon 10,51%, povrch betonová dlažba). Rampa je lemována z obou stran zídkami; má osazeno zábradlí (ve výšce 910 mm od země) a vodící tyč (ve výšce 340 mm od země). Za dveřmi následuje zádveří a další dveře stejných parametrů jako vstupní dveře. V zádveří jsou na zemi položeny čistící rohože. Další bezbariérový přístup do objektu D je možný skrz vrata, která se nachází v těsné blízkosti vrátnice objektu D s turnikety (vstup nutno domluvit předem na vrátnici). Vlevo za vrátnicí se nachází nákladní výtah do 2. NP. Výtah je možno použít pouze s řidičem (viz odstavec VÝTAHY). Vstupy nejsou akusticky ani hlasově definovány. INTERIÉR, ZDVIHACÍ PLOŠINA Všechny objekty (A, B, C, D) lze hodnotit jako částečně přístupné. Všechny objekty jsou vzájemně bezbariérově propojené na úrovni 2. NP objektu C. A + C: 1. NP objektu C je o 8 schodišťových stupňů níž než 1. NP objektů A a B. Mezi objekty C a A je na schodišti naistalována otevřená šikmá zdvihací plošina (šířka 820 mm, zúžena o tyč umístěnou 30 mm nad podlahou na šířku 765 mm; hloubka 897 mm). Plošina je volně přístupná (stav 12/2014; dříve klíč na vrátnici). Ovládání je umístěno pouze na stojanech mimo plošinu; je třeba mít s sebou doprovod k uvedení plošiny do chodu. Plošina postrádá sklopná postranní madla. (Mezi objekty B a C zdvihací plošina není.) B: v objektu B se nachází dva přednáškové sály, oba přístupné z úrovně 2. NP. Sály nejsou bezbariérově přístupné; lavice i katedra jsou přístupné pouze po vnitřním schodišti. Dveře, nacházející se ve spodní části sálů, ústící ven (na nezpevněnou travnatou plochu), slouží pouze jako únikové. Každý sál má z úrovně 2. NP 2

3 dvoje přístupové dveře, za nimiž pokračují chodby široké cca 2,4 m, vedoucí k vnitřním vstupním dveřím do sálu. Vnější vstupní dveře jsou dvoukřídlé (šířka křídla 708 mm, výška kliky 1055 mm, v šířce zdi práh výšky 20 mm). Vnitřní vstupní dveře jsou dvoukřídlé asymetrické (šířka většího křídla 800 mm, výška kliky 1070 mm). Přednášející osoba stojí ve spodní části sálu na vyvýšené katedře (o výšce 310 mm). D: v objektu D se nachází Ateliér D, dvoupodlažní velkoprostorová učebna sloužící Katedře architektury FSv. V 1. NP jsou zavěšeny 4 zelené konzultační boxy, které nejsou bezbariérově přístupné (pouze schodiště). Ostatní prostory objektu D (např. prostor pod zelenými boxy nebo VIC FSv) jsou bezbariérově přístupné. B + C + D: objekty B, C, D jsou bezbariérově propojeny dvěma spojovací krčky (jižní: B + D a severní: C + D). Jižní krček má při ústí do objektu B přímou rampu s mezipodestou (šířka 2121, délky úseků mm, délka mezipodesty 1248 mm, sklony 5,24% + 7%). Rampa probíhá mezi dvěma stěnami; není opatřena zábradlím ani vodící tyčí. Klesá směrem k jednokřídlým dveřím, otevíravým mechanicky směrem ven do chodby (šířky 795 mm), přičemž mezi dveřmi a rampou není vodorovný manipulační prostor. Při ústí do objektu D je krček ukončen dvoukřídlými prosklenými dveřmi, většinou otevřenými, volně průchozími (šířka obou křídel 1590 mm). Za dveřmi je po pravé straně umístěn osobní (bezbariérový) výtah do ostatních podlaží objektu B. Severní krček má při ústí do objektu C přímou rampu bez mezipodesty (šířka 2150, délka 6800 mm, sklon 5,24%). Rampa probíhá mezi dvěma stěnami; není opatřena zábradlím ani vodící tyčí. Klesá směrem k jednokřídlým dveřím, otevíravým mechanicky směrem ven do chodby (šířky 787 mm), přičemž mezi dveřmi a rampou je vodorovný úsek (hloubky 1698 mm). Při ústí do objektu D je krček ukončen dvoukřídlými prosklenými dveřmi, volně průchozími (šířka jednoho křídla 760 mm). Za dveřmi je po levé straně umístěn nákladní výtah. Vnitřní dveře do kanceláří a učeben ve všech objektech mají šířku 800 a 900 mm. Dveře do technického zázemí a na toalety mají šířku 600 a 700 mm. Celoprosklené stěny a dveře, jejichž zasklení sahá téměř k zemi, nejsou opatřeny proti mechanickému poškození. Většinou nejsou ani opatřeny kontrastními pruhy značek oproti pozadí. Schodiště v objektech jsou většinou nedostatečně vizuálně rozeznatelná od okolí. Nástupní a výstupní schodišťové stupně a mezipodesty nejsou kontrastně označeny. Čtečky karet se vyskytují zejména v objektu A ve výškách cca mm na osu. Výška čtečky karet do posluchárny v objektu C je 1060 mm. Povrch podlah na chodbách, v učebnách je lino a keramická dlažba. Na schodištích jsou kamenné stupně. VÝTAHY Objekty A, B, D mají k dispozici výtahy na každém podlaží. Objekt C výtah nemá. A: v objektu jsou k dispozici 2 identické evakuační výtahy (označené písmeny A, B) a 2 identické osobní výtahy (označené písmeny C, D) umístěné naproti sobě po dvojicích, a to v blízkosti schodiště, oddělující objekt A od vstupního objektu C. Obsluhují všechna podlaží objektu. Všechny jsou volně přístupné. (V případě požárního poplachu přestanou osobní výtahy fungovat a je třeba použít evakuační výtahy.) Rozměry kabiny výtahů A, B: šířka 1100 mm (zúžena v místě vodorovného madla osazeného ve výšce 858 mm na šířku 1017 mm), hloubka 2100 mm. Dveře šířky 908 mm jsou posuvné, automatické. Přivolávací tlačítka zvenku výtahů A, B jsou osazena do ovládacího panelu s displejem, zobrazujícím písmeno výtahu, který přijede (výška tlačítek mm, výška displeje mm na osu; tlačítka nejsou provedena v reliéfním ani Braillově písmu). Vedle výtahů A, B jsou z vnější strany osazeny dva úzké bílé panely ve výšce 1900 mm na osu, které červeně zobrazují číslo aktuálního podlaží. Uvnitř výtahů jsou pouze tři tlačítka (zvonek, otevření dveří, zavření dveří); všechna tlačítka jsou ve výšce 900 mm od podlahy (tlačítka jsou provedena reliéfním způsobem, nejsou doplněna Braillovým písmem). Ve výtahu je osazeno sklopné sedátko ve výšce 455 mm a vzdálenosti asi 600 mm od tlačítek. Ve výšce 1728 mm na osu se uvnitř výtahu nachází display, zobrazující číslo aktuálního podlaží. Rozměry kabiny výtahů C, D: šířka 1100 mm (zúžena v místě vodorovného madla osazeného ve výšce 858 mm na šířku 1025 mm), hloubka 1300 mm. Dveře šířky 900 mm jsou posuvné, automatické. Přivolávací tlačítka zvenku výtahů C, D jsou osazena do ovládacího panelu s displejem, zobrazujícím písmeno výtahu, který přijede (výška tlačítek mm, výška displeje mm na osu; tlačítka nejsou provedena v reliéfním ani Braillově písmu). Z vnější strany výtahů C, D není optická signalizace, ukazující číslo aktuálního podlaží. Uvnitř výtahu jsou pouze tři tlačítka (zvonek, otevření dveří, zavření dveří); všechna 3

4 tlačítka jsou ve výšce 900 mm od podlahy (tlačítka jsou provedena reliéfním způsobem, nejsou doplněna Braillovým písmem). Ve výtahu je osazeno sklopné sedátko ve výšce 455 mm hned vedle tlačítek. Ve výšce 1728 mm na osu se uvnitř výtahu nachází display, zobrazující číslo aktuálního podlaží. Optická a akustická signalizace zvenku výtahů: při zadání čísla podlaží panel s tlačítky a displejem 3x krátce zapípá a na displeji se na okamžik zobrazí písmeno výtahu, který přijede je třeba být ve střehu, protože písmeno rychle zmizí. Hlasová signalizace: uvnitř výtahu hlas oznamuje číslo stanice. Zvenku není tato hlasová signalizace téměř vůbec slyšet. Pro osoby s postižním zraku je na ovládacím panelu ve spodní části tlačítko s piktogramem osoby na vozíku (osoba na vozíku je provedena reliéfně). Po zmáčknutí tlačítka s piktogramem hlasová signalizace navíc oznamuje dveře se zavírají, dveře se otvírají a číslo stanice je hlášeno 2x. Hlasová signalizace je opět slyšet pouze ve výtahu; zvenku je signalizace velmi slabá. Hmatové značení: žádné z tlačítek není doplněno Braillovým písmem. Z vnějších tlačítek je reliéfně provedena tlačítko s piktogramem, hvězdičkou a mínus ; uvnitř jsou reliéfně provedena všechna tlačítka. Před výtahy je z hlediska prostorových nároků dostatek manipulačního prostoru. V provozní špičce bývá přesto manipulační prostor přeplněný studenty. B: v objektu je k dispozici 8 osobních výtahů, umístěných po dvojicích, a 2 identické evakuační výtahy, umístěné na konci objektu, směrem k teologické fakultě. Všechny výtahy obsluhují všechna podlaží objektu. Všechny výtahy splňují minimální rozměry požadované pro bezbariérové výtahy (tj. šířka a hloubka kabiny a šířka dveří). Dveře jsou posuvné, automatické. Konkrétní rozměry lze nalézt ve schématu podlaží, které je součástí tohoto dokumentu. Maximální výška přivolávacích tlačítek zvenku výtahů je 1350 mm. Výška ovládacích tlačítek uvnitř výtahů je mm. Všechny výtahy mají nainstalovaná sedátka ve výšce mm; jsou umístěna na protější straně, než ovládací tlačítka. Všechny výtahy jsou vybaveny optickou, akustickou i hlasovou signalizací a hmatovým značením (reliéfní i Braillovo písmo). Nejsou vybaveny možností indukčního poslechu. Před výtahy je dostatečný manipulační prostor. D: v objektu je k dispozici jeden osobní výtah a jeden nákladní výtah. Osobní výtah se nachází v blízkosti bezbariérového vstupu do objektu D a ateliéru D. Nákladní výtah se nachází v blízkosti vrátnice (použití pouze po domluvě a v doprovodu řidiče). Rozměry kabiny osobního výtahu: šířka 1507 mm (v místě madla výška 933 mm zúžena na 1413 mm), hloubka 1504 mm. Výtah je průchozí. Oboje dveře jsou šířky 1000 mm, jsou posuvné, automatické. Výška přivolávacího tlačítka zvenku je mm. Výška ovládacích tlačítek uvnitř výtahu je mm. Ve výtahu není instalováno sedátko. Výtah je vybaven akustickou (pouze tlačítka), hlasovou a optickou signalizací a tlačítka uvnitř i hmatovým značením (reliéfní i Braillovo písmo). Není vybaven možností indukčního poslechu. Manipulační prostor před výtahem je dostatečný. Rozměry kabiny nákladního výtahu: šířka 1394 mm, hloubka 2067 mm. Dveře šířky 1340 mm se otevírají mechanicky směrem ven do chodby. Výška přivolávacího tlačítka zvenku je 1500 mm. Výška ovládacích tlačítek uvnitř výtahu je mm. Ve výtahu není instalováno sedátko. Výtah není vybaven akustickou, hlasovou a optickou signalizací, hmatovým značením ani možností indukčního poslechu. Manipulační prostor před výtahem je dostatečný. BEZBARIÉROVÉ TOALETY V rámci FSv je k dispozici celkem 6 bezbariérových toalet: 2 toalety na rozhraní objektů A, C, 2 toalety v objektu B, 2 toalety v objektu D. Všechny jsou označené, volně přístupné. Kromě toalet v objektu D, jsou všechny záchodové mísy postavené na stupínku výšky mm a sklopná madla nejsou funkční. A + C: dvě označené, volně přístupné bezbariérové toalety se nachází nad sebou v 1. NP a 2. NP. Kabina v 1. NP je přístupná ze společné předsíně dámských a pánských toalet, které se nachází za schodištěm umístěným mezi objekty A a C. Kabina ve 2. NP je samostatná místnost, přístupná přímo z chodby. Rozměry kabiny - 1. NP: šířka 1544 mm, hloubka 1517 mm. Dveře šířky 795 mm se otevírají mechanicky směrem ven do předsíňky. Z vnitřní strany postrádají vodorovné madlo. Místo pro vozík je naproti dveřím. Záchodová mísa je osazena na stupníku výšky 80 mm. Je přístupná z levé strany. Madlo u stěny chybí, madlo v prostoru je sklopné nelze polohovat. Vedle umyvadla madlo chybí. Světlo v kabině je s pohybovým senzorem a rozsvěcuje se automaticky. V kabině je omezený manipulační prostor. Před dveřmi, tj. v předsíňce toalet, je také omezený manipulační prostor. V kabině chybí háček na oděvy a nouzové signalizační zařízení. Viz obrázek níže. 4

5 Rozměry kabiny - 2. NP: šířka 1527 mm, hloubka 1517 mm. Dveře šířky 795 mm se otevírají mechanicky směrem ven. Z vnitřní strany postrádají vodorovné madlo. Zvenku mají zajistitelný zámek. Viz obrázek níže. 5

6 Místo pro vozík je vlevo vedle dveří (naproti dveřím je umyvadlo). Záchodová mísa je osazena na stupníku výšky 80 mm. Je přístupná z pravé strany. K dispozici je krátké vodorovné pevné madlo, osazené na stěně, délky 400 mm, a druhé sklopné madlo v prostoru nelze polohovat. Vedle umyvadla madlo chybí. Světlo v kabině je s pohybovým senzorem a rozsvěcuje se automaticky. V kabině je omezený manipulační prostor. Před dveřmi na chodbě je dostatek manipulačního prostoru. V kabině chybí háček na oděvy a nouzové signalizační zařízení. B: dvě označené, volně přístupné bezbariérové toalety se nachází v 1. NP a v 9. NP. Obě kabiny jsou téměř totožné. Jedná se o samostatné místnosti, přístupné přímo z chodby. Obě se nachází v chodbě blíže k objektu D a blíže směrem ke katolické teologické fakultě. V 9. NP je kromě piktogramu na dveřích vyznačen piktogram i na podlaze přímo před dveřmi do toalety. Rozměry kabiny 1. NP: šířka 1500 mm, hloubka 2785 mm. Dveře šířky 799 mm se otevírají mechanicky směrem ven do chodby. Z vnitřní strany postrádají vodorovné madlo. Výška kliky je 1077 mm. Místo pro vozík je naproti dveřím. Záchodová mísa je přístupná z pravé strany a je osazena na stupínku výšky 50 mm. Madlo u stěny je pevné, madlo v prostoru je sklopné nelze polohovat. Madlo vedle umyvadla chybí. Světlo v kabině je s pohybovým senzorem a rozsvěcuje se automaticky. V kabině je dostatečný manipulační prostor. Před dveřmi je dostatečný manipulační prostor. V kabině je háček na oděvy ve výšce 1400 mm. Chybí nouzové signalizační zařízení. Viz obrázek níže. Rozměry kabiny 9. NP: šířka 1498 mm, hloubka 2788 mm. Dveře šířky 801 mm se otevírají mechanicky směrem ven do chodby. Z vnitřní strany postrádají vodorovné madlo. Výška kliky je 1088 mm. Místo pro vozík je naproti dveřím. Záchodová mísa je přístupná z pravé strany a je osazena na stupínku výšky 110 mm (výška mísy včetně stupně 521 mm od země). Madlo u stěny je pevné, madlo v prostoru je sklopné nelze polohovat. Madlo vedle umyvadla chybí. Světlo v kabině je s pohybovým senzorem a rozsvěcuje se automaticky. V kabině je dostatečný manipulační prostor. Před dveřmi je dostatečný manipulační prostor. V kabině je háček na oděvy ve výšce 1409 mm. Chybí nouzové signalizační zařízení. D: jedna označená, volně přístupná bezbariérová toaleta se nachází v 1. PP, dostupná z obou bezbariérových vstupů do objektu D, v blízkosti bezbariérového výtahu. Druhá bezbariérová toaleta se nachází v 1. NP v blízkosti přednáškového sálu, uprostřed objektu. Rozměry kabiny 1. PP: místnost má atypický půdorys tvaru písmene L, což poněkud omezuje vnitřní manipulační prostor. Šířka kabiny v místě dveří: 1448 mm, šířka kabiny v místě záchodové mísy: 2127 mm. Hloubka kabiny v místě dveří: 713 mm, hloubka kabiny v místě záchodové mísy: 1019 mm; celková hloubka kabiny: 1767 mm. Dveře šířky 800 mm se otevírají mechanicky směrem ven do společné předsíně dámských a pánských toalet. Místo pro vozík je částečně naproti dveřím, případně i za rohem. Záchodová mísa je přístupná z pravé strany; je zvýšena trvale připevněným plastovým nástavcem na celkovou výšku 513 mm od země. Madlo u stěny je pevné (dlouhé jen 550 mm), madlo v prostoru polohovatelné lze snadno 6

7 polohovat (dlouhé 815 mm). Vedle umyvadla madlo chybí. V kabině dále chybí háček na oděvy a nouzové signalizační zařízení. Viz obrázek níže. Rozměry kabiny 1. NP: šířka 1587 mm, hloubka 1787 mm. Dveře šířky 800 mm se otevírají mechanicky směrem ven do chodby. Z vnitřní strany mají osazeno vodorovné madlo ve výšce 889 mm. Výška kliky je 1070 mm. Místo pro vozík je naproti dveřím. Záchodová mísa je přístupná z pravé strany. Horní hranu má ve výšce 485 mm. Je opatřena z obou stran madly, dlouhými 823 mm. Madlo u stěny je pevné, madlo v prostoru je sklopné lze polohovat. Splachování je umístěno za zády na kombi nádržce (ve výšce 800 mm). Zásobní toaletního papíru je umístěn na zdi napravo vedle záchodové místy (ve výšce 1376 mm). Sušák na ruce je umístěn na zdi nalevo od dveří (ve výšce 1218 mm). Horní hrana umyvadla je ve výšce 834 mm. Madlo vedle umyvadla chybí. Dávkovač tekutého mýdla je osazen nad umyvadlem (ve výšce 997 mm). Vypínač světla je umístěn zvenku, na chodbě, vedle dveří (ve výšce 1188 mm). Před dveřmi i v kabině je dostatek manipulačního prostoru. Chybí nouzové signalizační zařízení. PARKING 4 vyhrazená parkovací stání jsou k dispozici v ulici Kolejní. Jedno kolmé vyhrazené místo se nachází mezi venkovním schodištěm do Červené menzy ve Studentském domě a Novou budovou FA/FIT. Jedno podélné vyhrazené stání se nachází mezi objekty FSv B a FSv D před vstupem do Výpočetního a informačního centra fakulty stavební (VIC FSv). Dvě kolmá vyhrazená stání se nachází před fasádou Ateliéru D. Tato tři stání jsou pod závorou (otevírá se po domluvě na vrátnici ve FSv D). 16 vyhrazených parkovacích míst je k dispozici v garáži pod FA/FIT (v blízkosti bezbariérových výtahů). Studenti ČVUT evidovaní ve středisku ELSA a návštěvníci dejvického kampusu, kteří ve Středisku ELSA nejsou evidovaní, ale mají oprávnění k parkování na vyhrazených místech, mohou využít tuto možnost parkování zdarma. Žádost o bezplatné parkování na vyhrazených místech na parkovišti v Nové budově předem konzultujte ve Středisku ELSA: stredisko@elsa.cvut.cz, nebo volejte recepci FA/FIT:

8 Popis přístupových tras s mapkami: PŘÍSTUPY DO OBJEKTU Z RŮZNÝCH SMĚRŮ Na FSv je doprava možná z několika různých směrů několika způsoby: Metrem/autobusem/tramvají na stanici Dejvická a potom cca 12 minut pěšky (cca m). Tramvají na zastávku Thákurova a potom cca 9 minut pěšky (cca 630 m) Autobusem č. 131 zastávka Na Santince a potom cca 6 minut pěšky (cca 400 m). Tramvají na zastávku Lotyšská a potom cca 9 minut pěšky. Cesta okolo Flemingova náměstí má obtížný povrch (hrboly a prohlubně v asfaltovém chodníku). V lepším technickém stavu je chodník blíže k Národní technické knihovně. Křižovatka Thákurova Bechyňova zcela postrádá přechody pro chodce (cca 620 m). POPIS DOPORUČENÉ CESTY PRO OSOBY NA VOZÍKU od stanice metra Dejvická Osoby se sníženou pohyblivostí mohou na stanici metra Dejvická využít v návaznosti na sebe dva osobní výtahy, které spojují úroveň nástupiště, přes úroveň spojovací chodby, s úrovní uliční. První výtah z nástupiště metra vede do spojovací chodby podchodu a je umístěn vedle pevných schodů, směr Vítězné náměstí. Výtah použijte a dejte se vlevo do spojovací chodby. Po cca 20 metrech použijte nájezd vpravo k druhému výtahu směr odjezdové stání autobusů na letiště, který vede na úroveň ulice. Použijte výtah. Z výtahu se dejte přímo k přechodu přes ulici Šolínova. Přejeďte a pokračujte vpravo ulicí Šolínovou na křižovatku s ul. Zikova. Zde přejeďte křižovatku a zahněte vlevo. Pokračujte okolo celé budovy Rektorátu, poté zahněte doprava do ulice Studentská a pokračujte ke křižovatce s ul. Technická. Přejeďte přes přechod doleva a pokračujte rovně okolo budovy VŠCHT přes náměstí před budovou Národní technické knihovny. Přejeďte ul. Thákurova směrem k fakultě stavební. Před hlavními vstupními dveřmi (objekt C) se nachází široké venkovní schodiště. Proto je nutné z levé strany objet výškový objekt A okolo nové budovy FA/FIT směrem do ulice Kolejní, kde se nachází bezbariérové přístupy do objektů A, B a D. Odkaz na webové stránky pražského dopravního podniku a informace o aktuálním stavu bezbariérových zařízení MHD: Přístupové trasy k hlavnímu vstupu v objektu C 8

9 Celkové schéma přístupů: Orientační schéma komplexu 9

10 Fotogalerie: Celkový pohled ulice Thákurova C: hlavní vstupní fasáda se schodištěm C: hlavní vstup turnikety s brankou a vrátnice C + A: šikmá zdvihací plošina - 1. NP A: zadní bezbariérový vstup 1. PP A: dvojice osobních výtahů, napravo rampa do spojovacího krčku B: zadní bezbariérový vstup vedle krčku 1. NP B: dvojice osobních výtahů 10

11 D: bezbariérový vstup, umístěný pod spojovacím krčkem - 1. NP (krček dále od Student. domu) D: osobní výtah + prostor před výtahem 1. PP C + D: spojovací krček a vrátnice objektu D (na foto vpravo dole) D: bezbariérový vstup do VIC FSv 1. PP D: rampa k bezbariérovému vstupu do VIC FSv 1. PP D: interiér Ateliéru D zelený konzultační box Rampa ve spojovacím krčku s FA/FIT (blíže k FSv - A) Rampa ve spojovacím krčku s FA/FIT (klesá k FA/FIT) 11

12 A + C: bezbariérová toaleta - 1. NP A + C: bezbariérové toaleta - 2. NP B: bezbariérová toaleta - 1. NP B: bezbariérová toaleta - 9. NP D: bezbariérová toaleta 1. PP D: bezbariérová toaleta 1. NP 3 x vyhrazený parking u objektu D v ulici Kolejní Foto: archiv V. BEŠŤÁKOVÉ a J. ZEZULOVÉ Mapové podklady: *Kategorizace přístupnosti dle uživatelské metodiky: Pražská organizace vozíčkářů, o. s., Zpracování: ELSA Středisko pro podporu studentů se specifickými potřebami ČVUT, projekt Bezbariérové ČVUT, Praha
