1 Vysvětlivky k použitým symbolům Následující symboly i doprovodný text jsou majetkem Pražské organizace vozíčkářů, o.s., Benediktínská 688/6, Praha 1, Kategorie přístupnosti objektů Objekt přístupný - přístupný je celý objekt nebo jeho větší část alespoň s jedním bezbariérovým vstupem. Návštěva je možná bez předchozí domluvy. - rampy (mobilní i pevné) před vstupem i uvnitř objektu mají sklon při délce do 3 metrů maximálně 12,5%, při délce do 9 metrů maximálně 8%. Šířka pevných ramp je minimálně 110 cm. - dveře a průchody jsou široké minimálně 80 cm, platí i pro vstupní (hlavní) křídlo dvoukřídlých dveří. Výška prahů je maximálně 2 cm. - pro překonání výškových rozdílů je k dispozici samoobslužný výtah a jeho rozměry jsou minimálně: šířka dveří 80 cm, vnitřní rozměr kabiny šířka 100 cm x hloubka 125 cm. Objekty s plošinou nevyhodnocujeme jako objekty přístupné. - pokud se jedná o objekt s toaletami pro veřejnost, k dispozici je přístupná toaleta WC I. (viz vysvětlivky níže) nebo v případě, že jsou všechny ostatní požadavky na přístupnost naplněny, alespoň částečně přístupná toaleta WC II. (viz vysvětlivky níže). - povrch a sklon komunikací v objektu a jeho bezprostředním okolí výrazněji nekomplikují pohyb na vozíku. Objekt částečně přístupný - přístupná je jen část objektu nebo objekt nenaplňuje některé z požadavků uvedených u objektu přístupného. Popis nesplněných požadavků je uveden v textu. - rampy a ližiny (mobilní i pevné) před vstupem i uvnitř objektu mají sklon při délce do 3 metrů maximálně 16,5%, při délce do 9 metrů maximálně 12,5%. Šířka pevných ramp je minimálně 110 cm. - dveře a průchody jsou široké minimálně 70 cm. Výška prahů je 2 5 cm. - výtah má rozměry minimálně: šířka dveří 70 cm, vnitřní rozměr kabiny šířka 100 cm x hloubka 110 cm. - rozměry plošiny jsou minimálně: šířka dveří 70 cm, přepravní plocha šířka 70 cm x hloubka 90 cm. Informace o nosnosti jsou uvedeny v doplňujícím textu. - přístupnost WC není rozhodujícím faktorem. Vzhledem ke stávající přístupnosti prostředí v ČR by požadavek na existenci alespoň WC II. u objektů částečně přístupných znamenal přeřazení velké části objektů k objektům nepřístupným. - před vstupem do objektu je maximálně jeden schod bez řešení k jeho překonání. Objekt nepřístupný - přístup nebo pohyb po objektu je zvlášť komplikovaný (kombinace různých důvodů). Další informace o jednotlivých aspektech přístupnosti objektu jsou zaznamenány pomocí doplňujících piktogramů a textu. Doplňující piktogramy Obtížný povrch - piktogram se nachází jen u objektů, u kterých je třeba počítat se zvlášť nerovným terénem. Obvykle se jedná o neudržovanou historickou dlažbu z velkých nerovných kostek s hlubokými spárami. Podrobnější informace uvádíme v doplňujícím textu.

2 Obtížný skon - nakloněný terén v bezprostředním okolí objektu (včetně chybějících a nevyhovujících nájezdů). Podrobnější informace uvádíme v doplňujícím textu. Bezbariérový vstup hlavním vchodem - bezbariérový vstup hlavním vchodem, který umožňuje vstup do přístupného nebo částečně přístupného objektu (podrobnosti uvádíme v doplňujícím textu). Bezbariérový vstup bočním vchodem - boční vchod umožňující bezbariérový přístup nebo vchod, který ve srovnání s hlavním vchodem vstup do objektu ulehčuje. Podrobnější informace o jeho umístění, parametrech a způsobu obsluhy (v některých případech je k jeho použití potřeba asistence personálu) uvádíme v doplňujícím textu. Schody - počet schodů upřesňujeme v doplňujícím textu. Např. +3 = 3 schody nahoru; -1 = 1 schod dolů; +3-1 = 3 schody nahoru a 1 schod dolů mezi nimi je podesta nebo větší prostor bez výškových stupňů. V případě, že po překonání několika schodů do části budovy je přístup do dalších pater možný jen po dalších schodech ve větším počtu, nachází se v textu upozornění: schodiště. Pokud se u objektu s tímto piktogramem doplňující text nachází, v objektu jsou schody v sériích/schodiště bez zařízení k jejich překonání nebo možnosti je obejít. Točité schodiště - schodiště, které velmi komplikuje dopomoc k jeho překonání např. zužující se schodové stupně, úzké průchody (užší než 80 cm), snížené podhledy atp. Výtah - běžně použitelný výtah (samoobslužný provoz). Rozměry uvádíme v doplňujícím textu. Plošina nebo výtah jen pro osoby s omezenou schopností pohybu - svislá/šikmá schodišťová plošina nebo výtah, které neslouží pro použití běžnou veřejností, ale jejich použití je umožněno osobám s omezenou schopností pohybu. Zpravidla je k obsluze všech těchto zařízení potřeba asistence personálu. Informace o rozměrech, způsobu jejich obsluhy a u plošin také o nosnosti uvádíme v doplňujícím textu. Ližiny nebo rampa - ližiny nebo rampa (mobilní i pevné), které slouží obvykle k překonání několika schodů. Většinou je třeba počítat s prudším sklonem. V doplňujícím textu upozorňujeme na prudké ližiny/rampu a rovněž uvádíme parametry pevných ramp. Úzké dveře nebo průjezdy - dveře nebo průchody užší než 80 cm, platí i pro hlavní křídlo dvoukřídlých dveří. Přístupná toaleta WC I. - nachází se v dámských toaletách (případně v dámských i pánských) nebo je umístěna samostatně. - vstupní dveře kabiny i všechny přístupy k ní jsou širší než 80 cm. Dveře se otevírají směrem ven z kabiny. - rozměry kabiny jsou minimálně: šířka 1,6 m x hloubka 1,6 m. - přístup k míse z boku (boční přístup k míse) je minimálně 80 cm. - u mísy jsou madla, toaletní papír je v dosahu osoby sedící na míse. - pod umyvadlem je dostatečný prostor pro podjetí vozíku. Manipulační prostor v kabině není omezený dalším zařízením toalety. V případě, že se toaleta zamyká, informace o způsobu jejího otevření uvádíme v doplňujícím textu.

3 Částečně přístupná toaleta WC II. - vstupní dveře kabiny i všechny přístupy k ní jsou širší než 70 cm. Dveře se otevírají směrem ven z kabiny. - rozměry kabiny jsou minimálně: šířka 1,4 m x hloubka 1,4 m. Manipulační prostor musí být umístěný proti dveřím. - přístup k míse z boku (boční přístup k míse) je minimálně 70 cm. Další potřebné informace (včetně upozornění na uzamykání kabiny) uvádíme v doplňujícím textu. Nepřístupná toaleta běžné WC - toaleta není upravena pro použití osobami s omezenou schopností pohybu Vyhrazené parkovací místo - piktogram uvádíme jen u objektů, jejichž součástí je vyhrazené parkovací stání (pro držitele příslušného českého nebo mezinárodního průkazu). V případě, že vyhrazené parkovací stání není součástí objektu, ale v jeho blízkosti se nachází jiné vyhrazené parkovací stání, uvádíme podrobnější informace o jeho umístění a parametrech v doplňujícím textu.

4 Veřejné instituce Policie ČR obvodní oddělení Malátova 3, Brno, Vstup z ulice Malátova je komplikován podélným sklonem 4% (lokálně 6%). U vstupu je po pravé straně zvonek s piktogramem vozíčkáře (výška 119 cm, odsazení 18 cm). Zvonek slouží jako signalizace pro obsluhu plošiny, která je vlevo za vstupními automatickými dveřmi (šířka 88 cm) stále zamčena. Plošina po sklopení zmenšuje prostor pro manipulaci na 140 x 140 cm a má šířku 78 cm a délku 90 cm. Na plošinu se najíždí a vyjíždí kolmo k směru jízdy. Pohyb po oddělení je bezbariérový. Vpravo od recepce je volně přístupné WC (šířka 160 cm, délka 170 cm). Směr otevírání je ven z místnosti a dveře jsou opatřeny madlem ve výšce 78 cm. Vpravo ode dveří je umyvadlo (horní hrana 83 cm, podjezd 67 cm). Za ním, hlouběji v místnosti je osazena mísa (zleva vzdálenost ke stěně 93 cm, zprava nepřístupná). Madla po obou stranách ve výšce 78 cm. Splachování za zády nad nádobou ve výšce 90 cm.

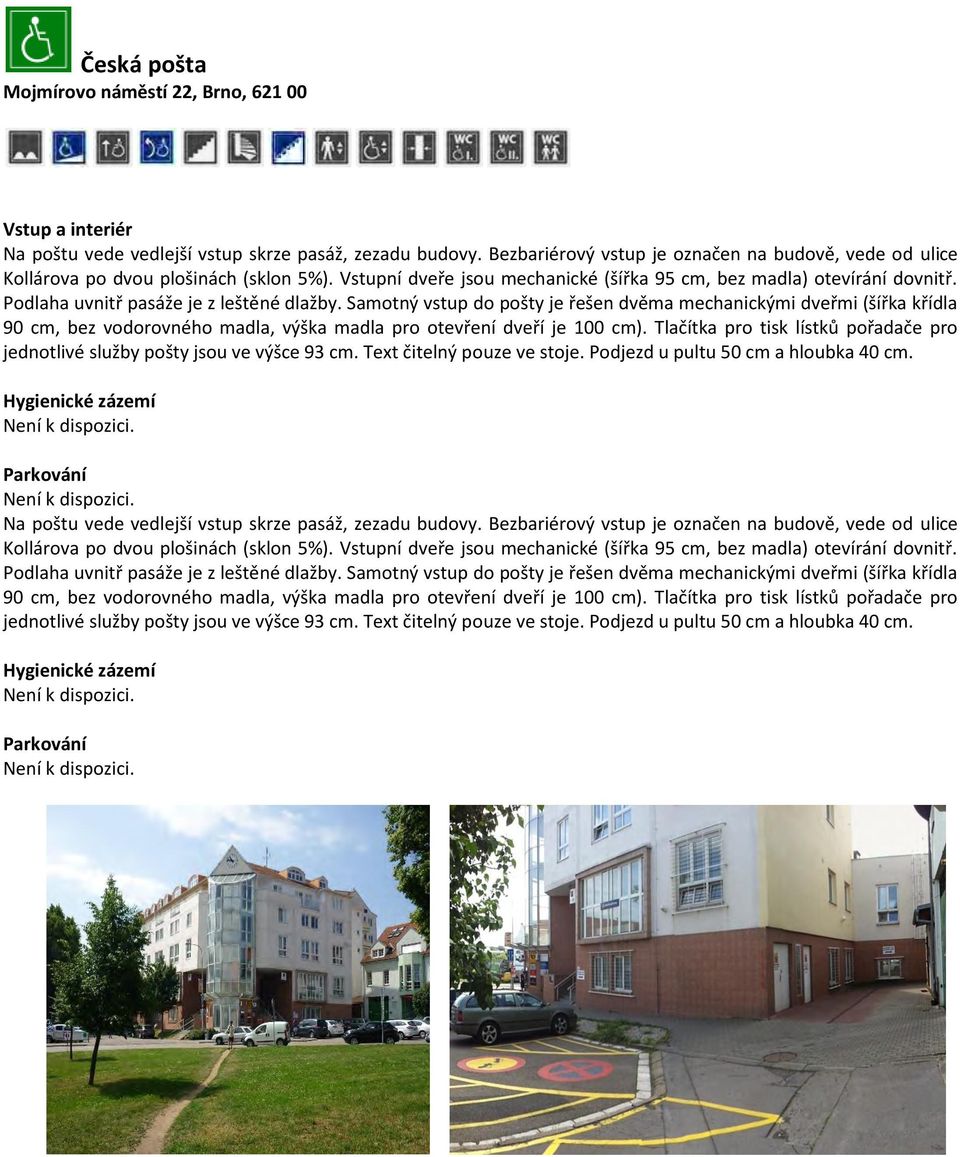

5 Česká pošta Mojmírovo náměstí 22, Brno, Na poštu vede vedlejší vstup skrze pasáž, zezadu budovy. Bezbariérový vstup je označen na budově, vede od ulice Kollárova po dvou plošinách (sklon 5%). Vstupní dveře jsou mechanické (šířka 95 cm, bez madla) otevírání dovnitř. Podlaha uvnitř pasáže je z leštěné dlažby. Samotný vstup do pošty je řešen dvěma mechanickými dveřmi (šířka křídla 90 cm, bez vodorovného madla, výška madla pro otevření dveří je 100 cm). Tlačítka pro tisk lístků pořadače pro jednotlivé služby pošty jsou ve výšce 93 cm. Text čitelný pouze ve stoje. Podjezd u pultu 50 cm a hloubka 40 cm. Na poštu vede vedlejší vstup skrze pasáž, zezadu budovy. Bezbariérový vstup je označen na budově, vede od ulice Kollárova po dvou plošinách (sklon 5%). Vstupní dveře jsou mechanické (šířka 95 cm, bez madla) otevírání dovnitř. Podlaha uvnitř pasáže je z leštěné dlažby. Samotný vstup do pošty je řešen dvěma mechanickými dveřmi (šířka křídla 90 cm, bez vodorovného madla, výška madla pro otevření dveří je 100 cm). Tlačítka pro tisk lístků pořadače pro jednotlivé služby pošty jsou ve výšce 93 cm. Text čitelný pouze ve stoje. Podjezd u pultu 50 cm a hloubka 40 cm.

6 Úřad městské části Brna, Brno Královo Pole Palackého třída 59, Plocha před hlavním vstupem v přímé návaznosti na vstupní dveře je tvořena mírnou rampou v délce 77 cm, sklonem 15% a šířce 125 cm. Vstupní dveře stejné šířky automaticky posuvné. Pro vstup je nutné překonat 8 schodišťových stupňů (výška 16 cm, hloubka 33 cm, šířka 267 cm, madlo ve výšce 93 cm), které jsou doplněny šikmou schodišťovou plošinou (nosnost 250 kg, šířka přepravní plochy 90 cm, délka 99 cm). Nástup na plošinu je možný pouze z boční strany. Ovládat plošinu lze jen pod dohledem osoby z vrátnice objektu, chybí zvonek nutná asistence. Jednotlivá podlaží jsou přístupná pomocí výtahu (automaticky posuvné dveře šířky 80 cm, klec šířky 135 cm, hloubky 100 cm, bez sedátka, nejvyšší tlačítko ovládaní ve výšce 126 cm). Ve 4. patře (vedle vstupu na WC) se nachází rampa (prostor před rampou 1,3 m x1,3 m, sklon 6%, šířka rampy 1,2 m, délka 4,25 m, ohraničena stěnou). Za rampou se nachází prostor šířka 2,2 m a délky 1,83 m. Do tohoto prostoru se otevírají mechanické dveře šířky 90 cm, bez madla, s Branem obtížné otevření). Pohyb po objektu komplikují drobné překážky (rohože přede dveřmi, 2 cm prahy) Bezbariérová toaleta je umístěna ve 4 patře hned naproti výtahu. Toaleta má dveře šířky 80 cm, šířka místnosti je 134 cm a její hloubka 163 cm. Na vnitřní straně dveří (80 cm šířka, mechanické otvíravé ven) chybí podélné madlo. Mísa ve výšce 50 cm. Boční prostor mezi mísou a obvodovou zdí je snížen na 74 cm. Sklopné madla ve výšce 82 cm. Splachování 1 m nad podlahou vedle pravého madla. Výška umyvadla v 84 cm, podjezd do výšky 70 cm.

7 Úřad práce, Mojmírovo náměstí 10 Mojmírovo náměstí 10, Hlavní vstup je řešen automaticky posuvnými dveřmi o světlé šířce 106 cm. Vstup je na úroveň sníženého přízemí. Do prvního podlaží je potřeba překonat 8 schodišťových stupňů. Schodiště je doplněno ližinami, které kopírují sklon schodiště (27%) a schodišťovou šikmou plošinou (nosnost 150 kg, přepravní plocha šířky 78 cm, hloubky 90 cm, ovládání na plošině). Nástup na plošinu je nutné provést z boční strany a otočit se až na její ploše. Jednotlivá podlaží jsou pak již přístupná pomocí výtahu (automaticky otevírané dveře šířky 80 cm, klec šířky 88 cm a hloubky 130 cm). Přivolávací tlačítko výtahu je ve výšce 117 cm. Ve výtahu je sedátko (47 cm nad podlahou, hloubka 30 cm, dosahová vzdálenost na tlačítka je vhodná, nejvyšší tlačítko ve výšce 110 cm) Bezbariérová toaleta je volně dostupná a umístěna v přízemí objektu na konci chodby naproti vstupní plošině. Toaleta má mechanické dveře otvíravé ven (šířky 90 cm, madlo ve výšce 90 cm). Šířka místnosti je 234 cm a její hloubka 160 cm. Výška WC mísy 48 cm. Vedla záchodu je prostor 95 cm zprava a 30 zleva. Madla ve výšce 65 cm. Splachování ve výšce 1 m. Výška umyvadla je 75 cm a podjezd 65 cm. Před objektem jsou k dispozici dvě vyhrazená parkovací stání. Není ovšem vyřešena jejich bezbariérová návaznost na přilehlý chodník.

8 Železniční stanice a vlakové nádraží Brno Královo pole Bundovcova 2, Hlavní vstup do objektu je bezbariérový, automaticky posuvné dveře šířky 94 cm. Vstupy na všechna nástupiště jsou umožněna pouze po schodech. 1. Nástupiště +14 schodů, podesta 1,5 m x 1,9 m, + 13 schodů (šířka 1,9 m, hloubka 30 cm, výška 14 cm). Ostatní nástupiště +28 schodů. Daná vlaková stanice neumožňuje nástup a výstup z vlakové soupravy osobě používající pro svůj pohyb mechanický nebo elektrický vozík. Nefunkční, zaskládaná nářadím a za poplatek.

9 Ředitelství městské policie Brno Štefánikova 43, Hlavní vstup je bariérový přes vnější schodiště +6 na úroveň přízemí objektu. Vedlejší bezbariérový vstup je řešen z ulice Ptašinského. Pro vstup je potřeba zazvonit (zvonek ve výšce 121 cm nad terénem). Dveře mechanicky se otevírající v šířce 90 cm. Za tímto vstupem se dostaneme na úroveň přízemí pomocí vnitřních dvou ramp (sklon 8,3 %, šířky 174 cm, délky 230 cm a 165 cm). Jednotlivá podlaží jsou přístupná pomocí výtahu (automatické dveře šířky 80 cm, klec šířky 108 cm a hloubky 138 cm). V objektu je upravená bezbariérová toaleta. Šířka dveří 80 cm bez madla na vnitřní straně. Šířka místnosti je 144 cm a hloubka 148 cm. Boční prostor mezi mísou a obvodovou zdí je snížen na 76 cm. WC mísa ve výšce 51 cm. Výška madla 87 cm.

10 Úřad práce, Palackého třída 89 Palackého třída 89, Hlavní vstup přístupný po překonání rampy (délka 108 cm, sklon 13,5%, bez madel). Vlastní vstup je řešen jako mechanicky otvíravé dveře (šířky 85 cm, bez madel). Zvonek umístěn ve výšce 155 cm. Bezbariérový pohyb je umožněn pouze v přízemí objektu, ostatní podlaží jsou přístupná s pomocí schodiště. Vnitřní dvoukřídlé dveře mechanicky otvíravé s šířkou používaného křídla 67 cm. Pohyb po objektu komplikují drobné překážky (prahy 2 cm) Pouze standardní toaleta, volně dostupná

11 Zdravotní zařízení a školy Obvodní zdravotnické středisko dětské oddělení Palackého třída 137, Brno, Před vstupem do objektu je zvýšený chodník s obrubníkem. Z čelního pohledu je cca 25 m na pravé straně snížený chodník a umožněn nájezd. Samotný vstup do objektu je tvořen dvoukřídlými mechanicky otevíratelnými dveřmi směrem ven (šířka jednoho křídla je 80 cm, bez madel, bez zvonku). Za dveřmi je krátká chodba a na jejím konci jsou vpravo dveře (80 cm šířka, bez madel, stále otevřeny), které vedou k ordinacím. Pohyb po interiéru je omezen drobnými překážkami (prahy do ordinací výška 2 cm)

12 Základní škola pro tělesně postižené Kociánka Palackého třída 164, Brno, Návaznost okolí na areál, ve kterém se škola nachází, je komplikovaný kvůli velkému podélnému sklonu okolních ulic. Samotný pohyb po areálu je bezproblémový a sklon chodníků je maximálně 3%. Cesta od vstupu na areálu až po vstup do školy je značena a vzdálena cca 400 m. Před hlavní vchodem je rampa (šířka 122 cm, sklon 9%, 1. rameno 480 cm, odpočívadlo 120 cm, 2. rameno 700 cm, madlo ve výšce 90 cm a zarážka proti sjezdu ve výšce 10 cm). Za výjezdem z rampy jsou automatické posuvné dveře šířky 180 cm. Naproti vchodu je výtah s posuvnými dveřmi šířky 90 cm. Výtah má délku 2,86 m a šířku 1,12 m. Madlo ve výšce 97 cm, sedátko ve výšce 52 cm. Nejvyšší tlačítko je ve výšce 1,2 m. V přízemí volně dostupné. Rozměry místnosti jsou 2,3 x 1,5 m. Šířka dveří je 90 cm, bez madel, otevíraní ven. WC mísa ve výšce 40 cm, vzdálenost od stěn zprava 23 cm a zleva 90 cm. Madlo zleva pevné šikmé ve výšce 63 cm a zprava sklopné 72 cm nad zemí. Splachování na nádobce 77 cm. Výška umyvadla 74 cm a podjezd 50 cm. 4 parkovací místa před vstup do areálu, ale kvůli velkému sklonu (12%) bez asistence nevhodná. Možnost vjezdu do areálu a parkování uvnitř, před vstupem do školy.

13 Služby GE Money Bank pobočka + bankomat Palackého třída 51, Brno, Vstup je opatřen automaticky se otevírajícími dveřmi dovnitř (šířky 90 cm, bez madel). Před samotným vstupem je krátká rampa (sklon 9%, délka 80 cm, šířka 98 cm) ohraničena pouze z levé strany stěnou bez madel. Pohyb po interiéru pobočky je bezbariérový. Pokladna má odkládací pult ve výšce 84 cm a hluboký 20 cm. Bankomat je vpravo od vstupu do pobočky. Z pravé strany je osově vzdálen 52 cm ode zdi. Klávesnice je ve výšce 78 cm nad povrchem, který má příčný sklon 3% od budovy.

14 Lékárna Dr. Max Palackého třída 55, Brno, Vstup tvoří mechanicky otvíravé dveře dovnitř (šířka 97 cm) opatřené madlem ve výšce 74 cm a klikou z obou stran. Těsně před vstupem je malá rampa (délka 30 cm a sklon 7%). Pohyb po interiéru je bezbariérový. Pro hendikepované osoby je speciální pult označený značkou pro vozíčkáře (výška 85cm, šířka 90 cm, hloubka 60 cm). Není k dispozici

15 Lidl Palackého třída 152, Brno, Návaznost objektu z parkoviště je bezproblémová. Vstupní dveře jsou automaticky posuvné šířky 140 cm. Pohyb po objektu je bezbariérový. Nutná asistence při výběru zboží z vyšších míst regálů. Pokladna ve výšce 95 cm. Před objektem je parkoviště a k dispozici 4 parkovací místa a dvě místa pro auto s kočárkem.

16 Kultura Semilasso Palackého třída 126, Brno, Před vstupem je vytvořena přímá rampa pro překonání výškového rozdílu. Rampa je široka 1,3 m, sklon 4%, délka 7,7 m, podesta délky 2,5 m a navazující rampa je délky 5,5 m. Zábradlí ve výšce 90 cm a vodící tyč výšky 25 cm. Dveře (šířky 90 cm, madlo pouze svislé od země až po vrch dveří) do objektu jsou mechanicky otvíravé směrem do exteriéru. Výška pultu u pokladny a šatny 100 cm. Pohyb po objektu je bezbariérový. Volně dostupné, vedle šaten. Dveře mechanicky otvíravé ven (šířka 80 cm, madlo vodorovné ve výšce 90 cm). Místnost má rozměry 1,72 x 2,52 m. Výška mísy 40 cm, z pravé strany odsazena od stěny 100 cm, zleva 32 cm. Madla ve výšce 70 cm. Splachování umístěno na nádobce, výška 77 cm. Umyvadlo ve výšce 87 cm, podjezd 70 cm.

17 Bezbariérové divadlo Barka Svatopluka Čecha 35a, Brno, Hlavní vstup je řešen dvoukřídlími mechanickými otvíratelnými dveřmi směrem ven (šířka křídla 80 cm, obou křídel 160 cm, madlo vodorovné), dveře jsou v provozních hodinách vždy otevřené. Za vstupní dveřmi je dostatečný prostor na manipulaci a následuje rampa (délka 120cm, šířka 190 cm a sklon 5%). Za rampou směrem doprava vede chodba, po pravé straně mineme šatnu (výška obslužného pultu 80 cm, žádný podjezd). Na rozcestí je doprava WC a doleva vede rampa do hlediště. K hledišti vede rampa (délka 4,3 m, šířky 83 cm a sklon 8%). Rampa vede mezi stěnami, madla chybí. Na tuto rampu navazuje do proti-sklonu menší rampa (délky 120 cm, šířky 94 cm, sklon 8%). Hlediště je v 7. řadě tvořeno plošinou o šířce 100 cm a délce 6,6 m. V objektu se nachází menší nerovnosti do 2 cm. Volně dostupné, šířky 160 cm a hloubky 100 cm. Mechanické otevíratelné dveře ven z místnosti (šířka 90 cm, bez madla). Mísa je osazena na levé straně místnosti. Madlo připevněno na stěně na (výška 65 cm). Výška mísy 50 cm. Splachování vedle madla. Umyvadlo je umístěno na chodbě (výška 79 cm, podjezd 65 cm) 1 místo vyhrazeného parkování přes křižovatku Svatopluka Čecha. Cesta ke vchodu je bezbariérová.

18 Knihovna Jiřího Mahena Palackého třída 164, Brno, Vstupní dveře jsou dvoukřídlé mechanicky otvíravé směrem ven (šířka jednoho křídla je 85 cm, bez madel, bez zvonku). Za vstupními dveřmi je zádveří délky 118 cm a navazují stejné dveře jako vstupní (otevírání opět směrem do exteriéru). Pohyb po interiéru je bez omezení. PC stolky jsou výšky 75 cm, šířky 60 cm a s podjezdem 63 cm. Recepční stolek ve výšce 75 cm, bez podjezdu. Pouze standardní toaleta. Vyhrazeno jedno místo, hned naproti vchodu do místnosti. Návaznost je bezproblémová.
