Bezbariérový přístup do dětského koutku je přes hlavní vstup fakulty elektrotechnické.

Transkript

1 Objekt přístupný* Dětský koutek HLÍDÁRNA monoblok FEL/FS - Dejvice Technická 2, Praha 6 - Dejvice Tel.: (vrátnice FEL Dejvice) Web: GPS: 50 6'11.833"N, 14 23'38.602"E V dejvickém monobloku fakulty elektrotechnické (FEL) a fakulty strojní (FS) se nachází dětský koutek, zvaný Hlídárna, sloužící jako zázemí pro hlídání dětí studentů a zaměstnanců univerzity. V současné době je ve zkušebním provozu a slouží jako místo, kde může být umístěno až pět dětí ve věku 1 6 let spolu se svými chůvami nebo rodiči (není zde zatím stálá hlídací služba). VSTUPY Bezbariérový přístup do dětského koutku je přes hlavní vstup fakulty elektrotechnické. Vyrovnávací rampa po celé šířce vstupu (sklon 7%), překonávající jeden schodišťový stupeň (výšky 160 mm), stoupá ke hlavním vstupním dvoukřídlým, proskleným, automaticky ovládaným dveřím (obě křídla se posunují současně; celková průchozí šířka 1500 mm). Jsou opatřena jedním kontrastním pruhem značek (ve výšce 1446 mm). Po obou stranách automaticky ovládaných dveří se nachází jednokřídlé dveře (šířky 800 mm) mechanicky otevírané (směrem ven) - používané během zimy a prázdnin. Napravo od vstupních dveří je zvenku osazena čtečka karet (ve výšce 1110 mm) a zvonek na vrátnici (ve výšce 1350 mm) k použití při uzavření objektu. Před rampou i před vstupními dveřmi do objektu je dostatečný manipulační prostor. Hlavní vstupní dveře jsou osazeny orientačním hlasovým majáčkem pro nevidomé osoby, a to na osu vstupu. INTERIÉR Dětský koutek se nachází ve vstupním podlaží monobloku (1. NP). Jedná se o jednu místnost, původní učebnu T2:C2-81 (celkem 33 m 2 ). Za vstupními dveřmi FEL se nachází zádveří s vrátnicí (okénko bez pultu ve výšce 1 m; bez možnosti indukčního poslechu), oddělené od vstupní haly dalšími automaticky ovládanými dvoukřídlými dveřmi (celková průchozí šířka 1500 mm). Vstupní hala je dvouúrovňová výškový rozdíl (3 schodišťových stupňů) je překonán kamennou, 1x zalomenou dvouramennou rampou s mezipodestou, stoupající směrem od vstupu na úroveň zvýšeného 1. NP (dolní rameno: šířka 1200 mm, délka 1340 mm, sklon 10,5%; horní rameno: šířka 1300 mm, délka 2470 mm, sklon 12%). Do podesty o rozměrech 1470 x 1500 mm zasahuje opěrná zídka, čímž se manipulační prostor zmenšuje o 200 x 200 mm. Rampa není opatřena zábradlím. Po stranách je nízký sokl, zabraňující sjetí vozíku. Pod/nad rampou je dostatečný manipulační prostor. Povrch rampy je protiskluzný. (Šatna se nachází v 1. PP.) Vstupní dveře do dětského koutku jsou plné jednokřídlé (šířka křídla 896 mm, výška kliky 1057 mm), mechanicky otevíravé směrem ven na chodbu (otevírají se snadno). Vstup je výhradně na kartu (výšky čteček zvenku i uvnitř koutku 1165 mm na osu), kterou si lze zapůjčit na vrátnici FEL (oproti průkazu totožnosti). V rámci místnosti dětského koutku se nachází prostor pro odložení obuvi a oblečení, částečně vybavený kuchyňský kout s mikrovlnou troubou, nádobím a dřezem, přebalovací pult vedle umyvadla a prostor pro hraní a odpočinek s kobercem. Výška háčků na oděvy je mm. Výška kuchyňské linky je 855 mm. Výška přebalovacího pultu je 879 mm. Výška umyvadla je 869 mm. 1

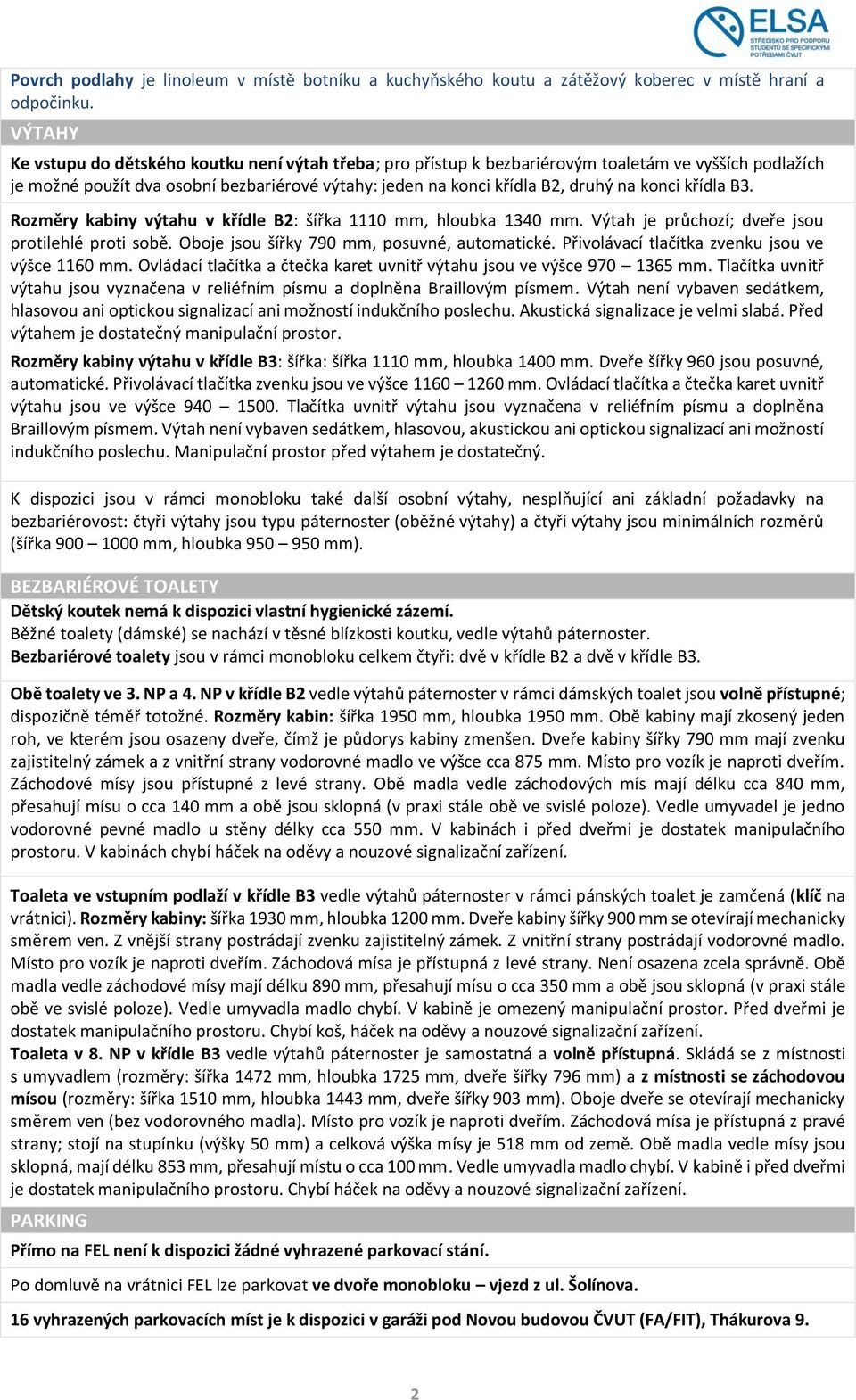

2 Povrch podlahy je linoleum v místě botníku a kuchyňského koutu a zátěžový koberec v místě hraní a odpočinku. VÝTAHY Ke vstupu do dětského koutku není výtah třeba; pro přístup k bezbariérovým toaletám ve vyšších podlažích je možné použít dva osobní bezbariérové výtahy: jeden na konci křídla B2, druhý na konci křídla B3. Rozměry kabiny výtahu v křídle B2: šířka 1110 mm, hloubka 1340 mm. Výtah je průchozí; dveře jsou protilehlé proti sobě. Oboje jsou šířky 790 mm, posuvné, automatické. Přivolávací tlačítka zvenku jsou ve výšce 1160 mm. Ovládací tlačítka a čtečka karet uvnitř výtahu jsou ve výšce mm. Tlačítka uvnitř výtahu jsou vyznačena v reliéfním písmu a doplněna Braillovým písmem. Výtah není vybaven sedátkem, hlasovou ani optickou signalizací ani možností indukčního poslechu. Akustická signalizace je velmi slabá. Před výtahem je dostatečný manipulační prostor. Rozměry kabiny výtahu v křídle B3: šířka: šířka 1110 mm, hloubka 1400 mm. Dveře šířky 960 jsou posuvné, automatické. Přivolávací tlačítka zvenku jsou ve výšce mm. Ovládací tlačítka a čtečka karet uvnitř výtahu jsou ve výšce Tlačítka uvnitř výtahu jsou vyznačena v reliéfním písmu a doplněna Braillovým písmem. Výtah není vybaven sedátkem, hlasovou, akustickou ani optickou signalizací ani možností indukčního poslechu. Manipulační prostor před výtahem je dostatečný. K dispozici jsou v rámci monobloku také další osobní výtahy, nesplňující ani základní požadavky na bezbariérovost: čtyři výtahy jsou typu páternoster (oběžné výtahy) a čtyři výtahy jsou minimálních rozměrů (šířka mm, hloubka mm). BEZBARIÉROVÉ TOALETY Dětský koutek nemá k dispozici vlastní hygienické zázemí. Běžné toalety (dámské) se nachází v těsné blízkosti koutku, vedle výtahů páternoster. Bezbariérové toalety jsou v rámci monobloku celkem čtyři: dvě v křídle B2 a dvě v křídle B3. Obě toalety ve 3. NP a 4. NP v křídle B2 vedle výtahů páternoster v rámci dámských toalet jsou volně přístupné; dispozičně téměř totožné. Rozměry kabin: šířka 1950 mm, hloubka 1950 mm. Obě kabiny mají zkosený jeden roh, ve kterém jsou osazeny dveře, čímž je půdorys kabiny zmenšen. Dveře kabiny šířky 790 mm mají zvenku zajistitelný zámek a z vnitřní strany vodorovné madlo ve výšce cca 875 mm. Místo pro vozík je naproti dveřím. Záchodové mísy jsou přístupné z levé strany. Obě madla vedle záchodových mís mají délku cca 840 mm, přesahují mísu o cca 140 mm a obě jsou sklopná (v praxi stále obě ve svislé poloze). Vedle umyvadel je jedno vodorovné pevné madlo u stěny délky cca 550 mm. V kabinách i před dveřmi je dostatek manipulačního prostoru. V kabinách chybí háček na oděvy a nouzové signalizační zařízení. Toaleta ve vstupním podlaží v křídle B3 vedle výtahů páternoster v rámci pánských toalet je zamčená (klíč na vrátnici). Rozměry kabiny: šířka 1930 mm, hloubka 1200 mm. Dveře kabiny šířky 900 mm se otevírají mechanicky směrem ven. Z vnější strany postrádají zvenku zajistitelný zámek. Z vnitřní strany postrádají vodorovné madlo. Místo pro vozík je naproti dveřím. Záchodová mísa je přístupná z levé strany. Není osazena zcela správně. Obě madla vedle záchodové mísy mají délku 890 mm, přesahují mísu o cca 350 mm a obě jsou sklopná (v praxi stále obě ve svislé poloze). Vedle umyvadla madlo chybí. V kabině je omezený manipulační prostor. Před dveřmi je dostatek manipulačního prostoru. Chybí koš, háček na oděvy a nouzové signalizační zařízení. Toaleta v 8. NP v křídle B3 vedle výtahů páternoster je samostatná a volně přístupná. Skládá se z místnosti s umyvadlem (rozměry: šířka 1472 mm, hloubka 1725 mm, dveře šířky 796 mm) a z místnosti se záchodovou mísou (rozměry: šířka 1510 mm, hloubka 1443 mm, dveře šířky 903 mm). Oboje dveře se otevírají mechanicky směrem ven (bez vodorovného madla). Místo pro vozík je naproti dveřím. Záchodová mísa je přístupná z pravé strany; stojí na stupínku (výšky 50 mm) a celková výška mísy je 518 mm od země. Obě madla vedle mísy jsou sklopná, mají délku 853 mm, přesahují místu o cca 100 mm. Vedle umyvadla madlo chybí. V kabině i před dveřmi je dostatek manipulačního prostoru. Chybí háček na oděvy a nouzové signalizační zařízení. PARKING Přímo na FEL není k dispozici žádné vyhrazené parkovací stání. Po domluvě na vrátnici FEL lze parkovat ve dvoře monobloku vjezd z ul. Šolínova. 16 vyhrazených parkovacích míst je k dispozici v garáži pod Novou budovou ČVUT (FA/FIT), Thákurova 9. 2

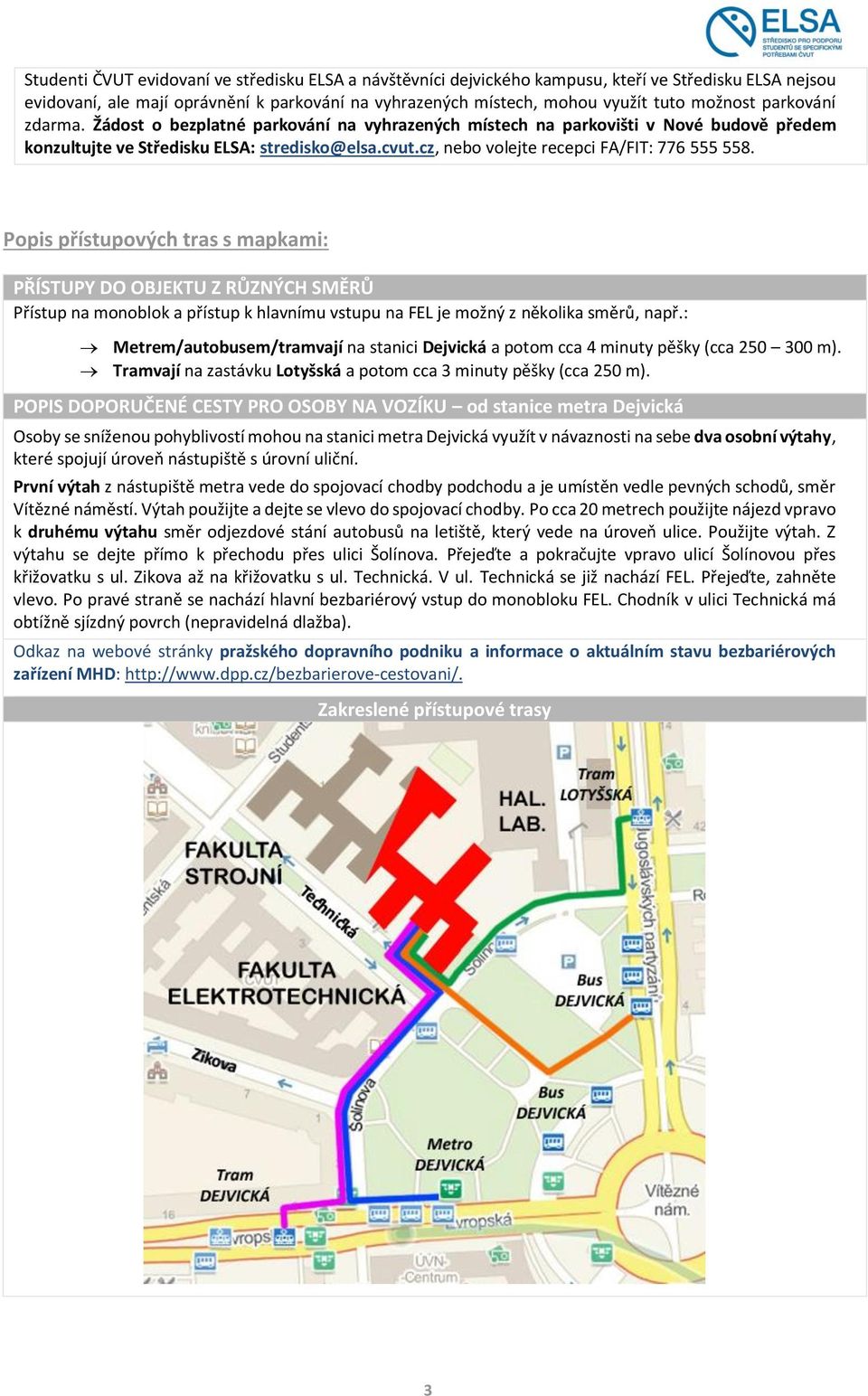

3 Studenti ČVUT evidovaní ve středisku ELSA a návštěvníci dejvického kampusu, kteří ve Středisku ELSA nejsou evidovaní, ale mají oprávnění k parkování na vyhrazených místech, mohou využít tuto možnost parkování zdarma. Žádost o bezplatné parkování na vyhrazených místech na parkovišti v Nové budově předem konzultujte ve Středisku ELSA: stredisko@elsa.cvut.cz, nebo volejte recepci FA/FIT: Popis přístupových tras s mapkami: PŘÍSTUPY DO OBJEKTU Z RŮZNÝCH SMĚRŮ Přístup na monoblok a přístup k hlavnímu vstupu na FEL je možný z několika směrů, např.: Metrem/autobusem/tramvají na stanici Dejvická a potom cca 4 minuty pěšky (cca m). Tramvají na zastávku Lotyšská a potom cca 3 minuty pěšky (cca 250 m). POPIS DOPORUČENÉ CESTY PRO OSOBY NA VOZÍKU od stanice metra Dejvická Osoby se sníženou pohyblivostí mohou na stanici metra Dejvická využít v návaznosti na sebe dva osobní výtahy, které spojují úroveň nástupiště s úrovní uliční. První výtah z nástupiště metra vede do spojovací chodby podchodu a je umístěn vedle pevných schodů, směr Vítězné náměstí. Výtah použijte a dejte se vlevo do spojovací chodby. Po cca 20 metrech použijte nájezd vpravo k druhému výtahu směr odjezdové stání autobusů na letiště, který vede na úroveň ulice. Použijte výtah. Z výtahu se dejte přímo k přechodu přes ulici Šolínova. Přejeďte a pokračujte vpravo ulicí Šolínovou přes křižovatku s ul. Zikova až na křižovatku s ul. Technická. V ul. Technická se již nachází FEL. Přejeďte, zahněte vlevo. Po pravé straně se nachází hlavní bezbariérový vstup do monobloku FEL. Chodník v ulici Technická má obtížně sjízdný povrch (nepravidelná dlažba). Odkaz na webové stránky pražského dopravního podniku a informace o aktuálním stavu bezbariérových zařízení MHD: Zakreslené přístupové trasy 3

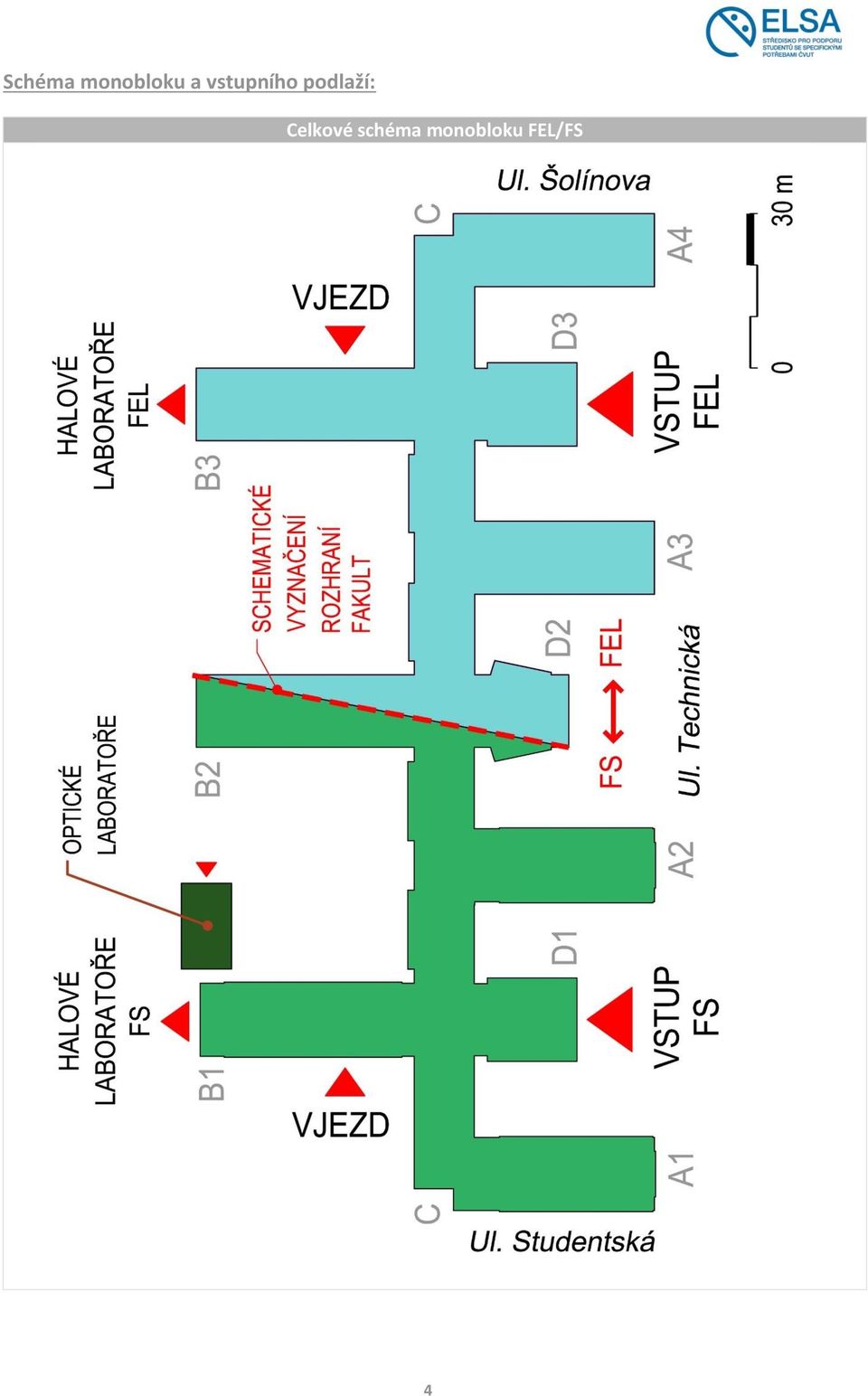

4 Schéma monobloku a vstupního podlaží: Celkové schéma monobloku FEL/FS 4

5 1. NP monobloku 5

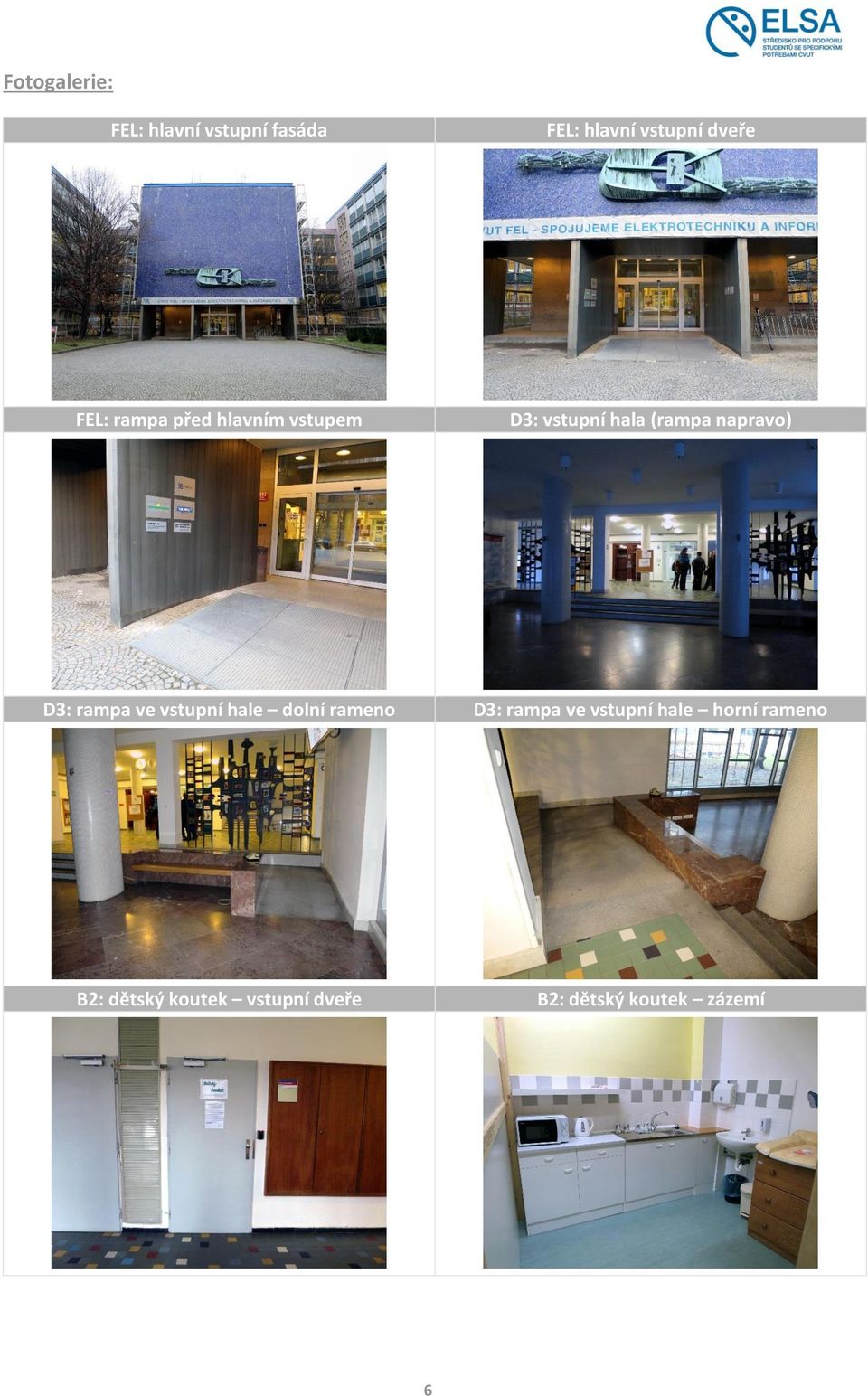

6 Fotogalerie: FEL: hlavní vstupní fasáda FEL: hlavní vstupní dveře FEL: rampa před hlavním vstupem D3: vstupní hala (rampa napravo) D3: rampa ve vstupní hale dolní rameno D3: rampa ve vstupní hale horní rameno B2: dětský koutek vstupní dveře B2: dětský koutek zázemí 6

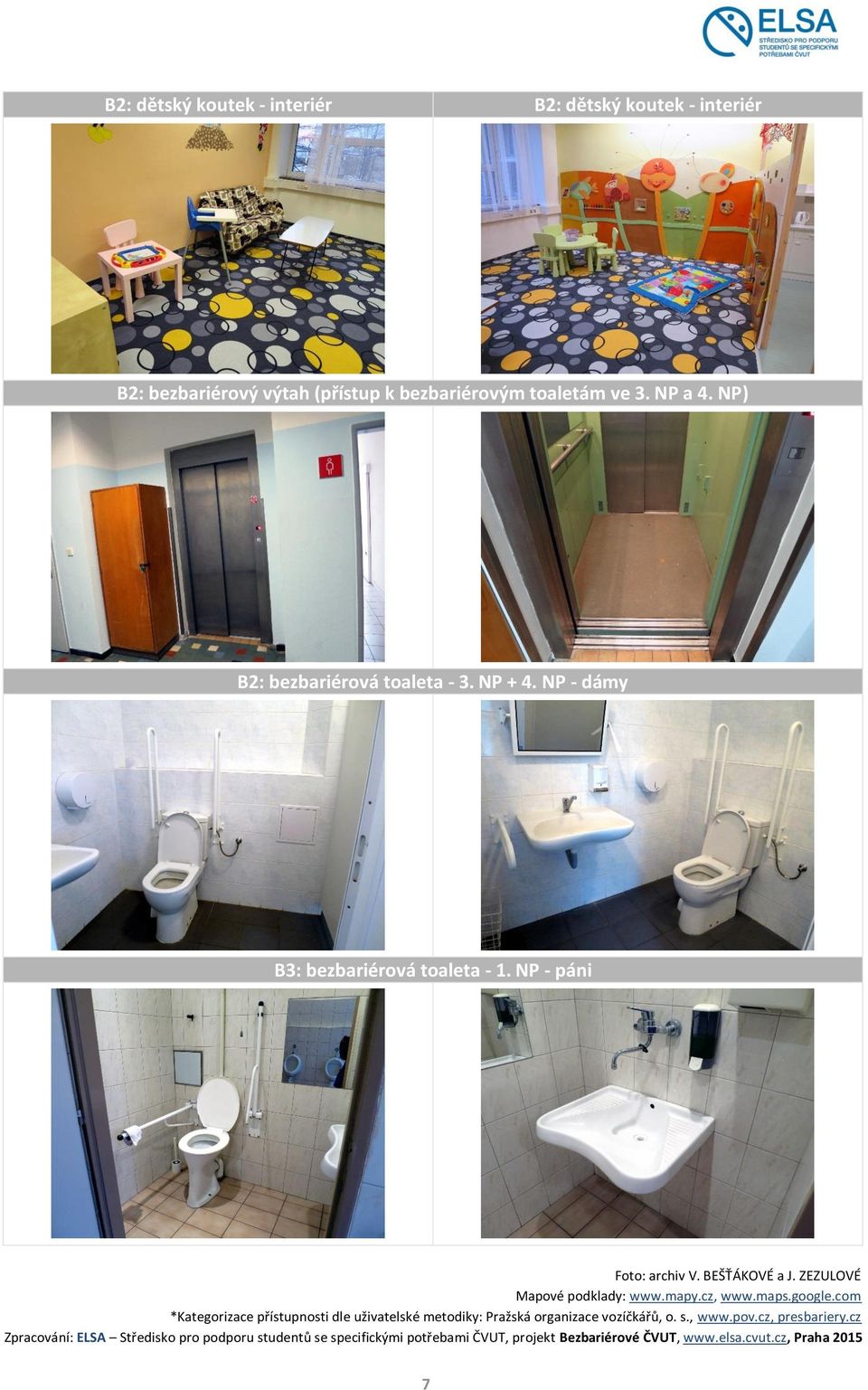

7 B2: dětský koutek - interiér B2: dětský koutek - interiér B2: bezbariérový výtah (přístup k bezbariérovým toaletám ve 3. NP a 4. NP) B2: bezbariérová toaleta - 3. NP + 4. NP - dámy B3: bezbariérová toaleta - 1. NP - páni Foto: archiv V. BEŠŤÁKOVÉ a J. ZEZULOVÉ Mapové podklady: *Kategorizace přístupnosti dle uživatelské metodiky: Pražská organizace vozíčkářů, o. s., presbariery.cz Zpracování: ELSA Středisko pro podporu studentů se specifickými potřebami ČVUT, projekt Bezbariérové ČVUT, Praha
