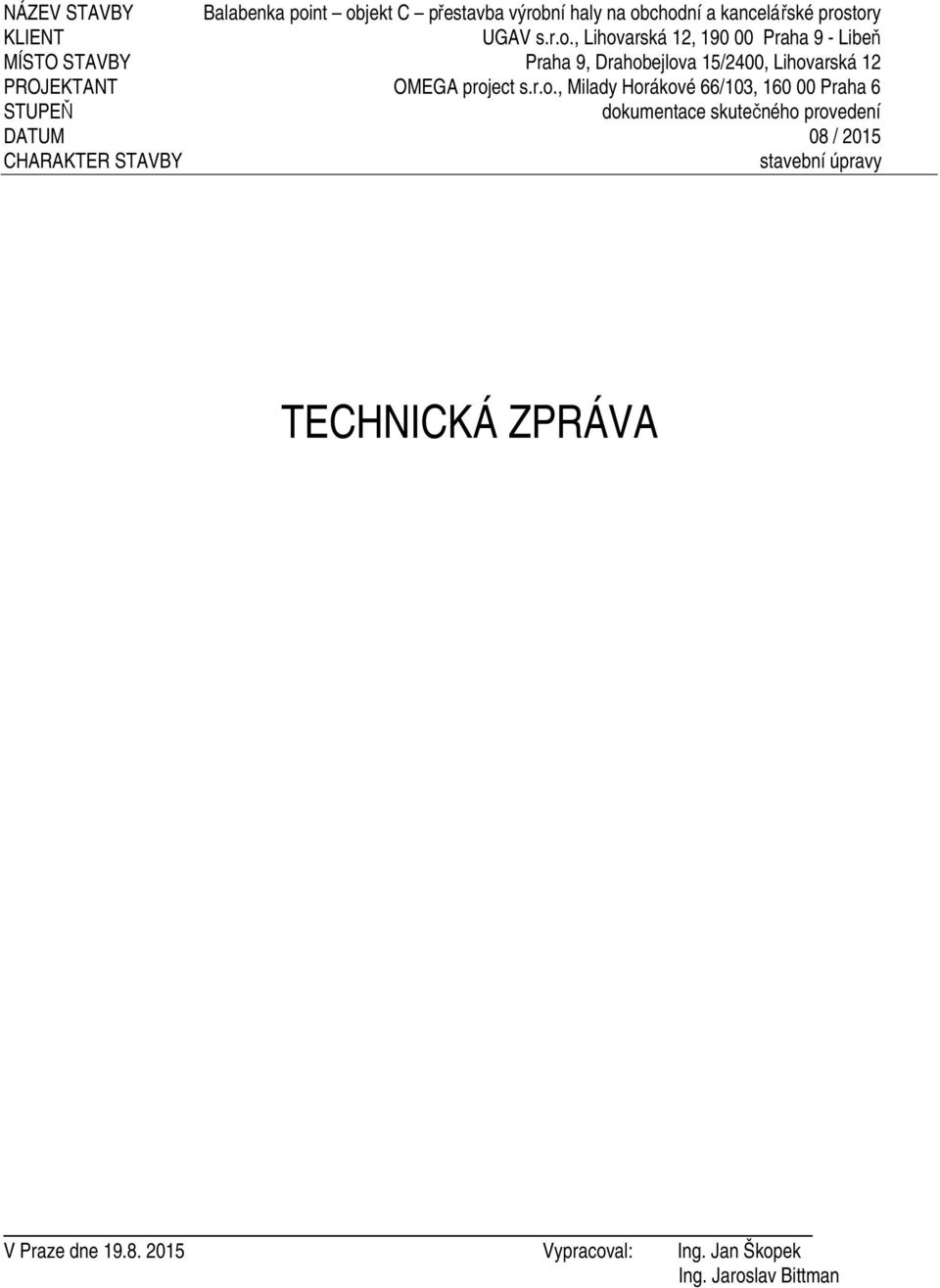

1 NÁZEV STAVBY Balabenka point objekt C přestavba výrobní haly na obchodní a kancelářské prostory KLIENT UGAV s.r.o., Lihovarská 12, Praha 9 - Libeň MÍSTO STAVBY Praha 9, Drahobejlova 15/2400, Lihovarská 12 PROJEKTANT OMEGA project s.r.o., Milady Horákové 66/103, Praha 6 STUPEŇ dokumentace skutečného provedení DATUM 08 / 2015 CHARAKTER STAVBY stavební úpravy TECHNICKÁ ZPRÁVA V Praze dne Vypracoval: Ing. Jan Škopek Ing. Jaroslav Bittman

2 OBSAH: A. IDENTIFIKAČNÍ ÚDAJE 4 A.1 STAVBA 4 A.2 STAVEBNÍK 4 A.3 PROJEKTANT 4 B. ZMĚNY 5 B.1 ZMĚNY V 1 PP 5 B.1.1 NOVÁ BETONOVÁ ZEĎ TL. 250 MM U STÁVAJÍCÍ ZDI TL. 720 MM 5 B.1.2 POSUN NOSNÉ OBVODOVÉ ZDI TL. 250 MM 5 B.1.3 ZMĚNA TVARU ČÁSTI SLOUPŮ 5 B.1.4 ODSTRANĚNÍ SLOUPŮ 5 B.1.5 POSUN A ZMĚNŠENÍ ŠÍŘKY NÁJEZDOVÉ RAMPY 5 B.1.6 ZVĚTŠENÍ MÍSTNOSTI ÚKLIDU 5 B.1.7 ZRUŠENÍ OMÍTEK NA STĚNÁCH 6 B.1.8 PŘESUN JÁDRA SE SCHODIŠTĚM A VÝTAHOVOU ŠACHTOU 6 B.1.9 POSUN CHODBY SE VSTUPNÍM SCHODIŠTĚM 6 B.1.10 NOVÁ BEZODTOKOVÁ JÍMKA 6 B.2 ZMĚNY 1 NP 6 B.2.1 NOVÉ PROVEDENÍ HLAVNÍCH VSTUPŮ 6 B.2.2 ZMĚNA ZÁDVEŘÍ, CHODBY, SCHODIŠTĚ A VÝTAHOVÉ ŠACHTY 6 B.2.3 ZRUŠENÍ ZÁDVEŘÍ A ZÁZEMÍ POKLADEN 6 B.2.4 ZVÝŠENÍ PARAPETU U OKEN NA VÝCHODNÍ FASÁDĚ 7 B.2.5 VSTUP VE VÝCHODNÍ ČÁSTI OBJEKTU 7 B.2.6 NOVÝ VSTUP A PROSKLENÁ FASÁDA 7 B.2.7 NOVÉ OKNO A VSTUP JIHOZÁPADNÍ ČÁSTI OBJEKTU 7 B.2.8 ZMĚNA PRUŘEZU SLOUPŮ 7 B.2.9 ZMĚNA TLOUŠŤKY STROPNÍ KONSTRUKCE 7 B.2.10 SNÍŽENÍ STROPU 7 B.2.11 POSUN VSTUPU Z KOMERCE DO OBJEKTU B 8 B.2.12 ZMĚNA DISPOZICE V SEVERNÍ ČÁSTI OBJEKTU C 8 B.2.13 ZMĚNA DISPOZICE V OBJEKTU B U VJEZDU DO GARÁŽÍ 8 B.2.14 ZMĚNA DISPOZICE 1NP V JIŽNÍ ČÁSTI OBJEKTU B 8 B.2.15 ZATEPLENÍ ČÁSTI OBJEKTU B 8 B.2.16 ZMENŠENÍ SV V SEVERNÍ ČÁSTI OBJEKTU 8 B.3 ZMĚNY 2 NP 9 B.3.1 ZMĚNA ÚROVNĚ PODLAHY 9 B.3.2 ZMĚNA DISPOZICE 9 B.3.3 ZMĚNA VSTUPU Z 1NP, SCHODIŠTĚ A VÝTAHOVÉ ŠACHTY 9 B.3.4 LODŽIE V JIŽNÍ ČÁSTI OBJEKTU 9 B.3.5 ZRUŠENÍ SOCIÁLNÍHO ZÁZEMÍ V 2NP 9 B.3.6 ÚPRAVA DISPOZICE V JIŽNÍ ČÁSTI OBJEKTU B 9 B.3.7 NOVÉ OTVORY OKEN NA JIŽNÍ FASÁDĚ 10 B.3.8 POSUN OTVORŮ OKEN NA ZÁPADNÍ FASÁDĚ 10 B.3.9 ZACHOVÁNÍ STÁVAJÍCÍCH OTVORŮ NA ZÁPADNÍ FASÁDĚ OBJEKTU B 10 B.3.10 ZMĚNA OKENNÍCH OTVORŮ NA ZÁPADNÍ FASÁDĚ OBJEKTU C 10 B.3.11 ZMĚNA OKENNÍCH OTVORŮ NA VÝCHODNÍ FASÁDĚ OBJEKTU C 10 B.3.12 ZMĚNA OKENNÍCH OTVORŮ NA SEVERNÍ FASÁDĚ OBJEKTU C 10 B.3.13 ZMĚNA STŘECHY NAD GARÁŽEMI V 1PP 10 B.4 2NP mezipatro 11 B.4.1 NÁSTAVBA VYROVNÁVACÍHO PATRA 11 B.5 STŘECHA 11 OMEGA project s.r.o.milady Horákové 66/103, Praha 6, tel: , atelier@omegaproject.cz, 2

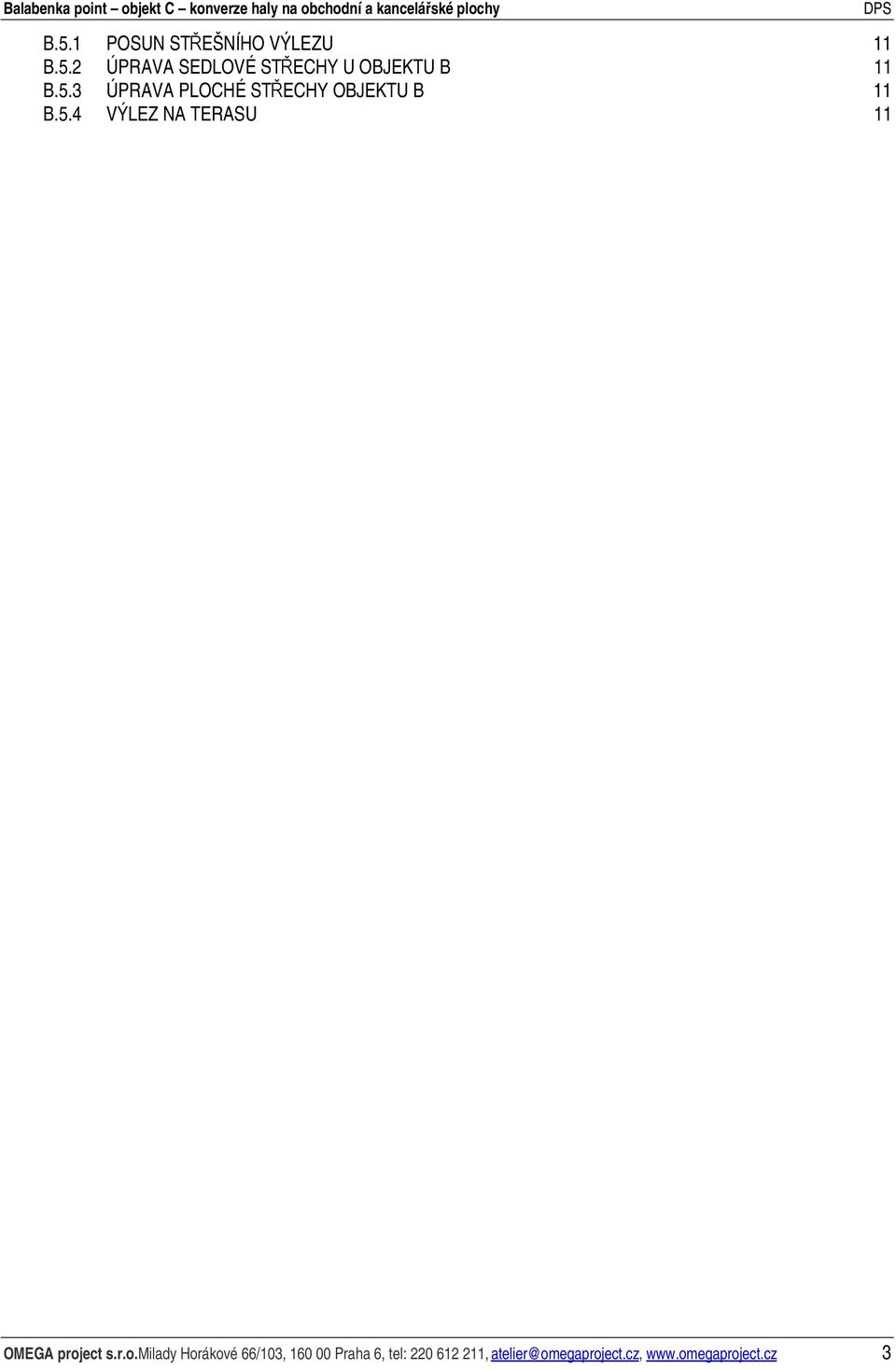

3 B.5.1 POSUN STŘEŠNÍHO VÝLEZU 11 B.5.2 ÚPRAVA SEDLOVÉ STŘECHY U OBJEKTU B 11 B.5.3 ÚPRAVA PLOCHÉ STŘECHY OBJEKTU B 11 B.5.4 VÝLEZ NA TERASU 11 OMEGA project s.r.o.milady Horákové 66/103, Praha 6, tel: , atelier@omegaproject.cz, 3

4 A. IDENTIFIKAČNÍ ÚDAJE A.1 STAVBA NÁZEV: Balabenka point - objekt C přestavba výrobní haly na obchodní a kancelářské prostory MÍSTO: Praha 9, Drahobejlova 15/2400, Lihovarská 12 KATASTRÁLNÍ ČÍSLO: č. parc. 3178/3, 3181/2, 3181/3, 3178/4, 3177/5, k.ú. Praha - Libeň STUPEŇ: dokumentace skutečného provedení DATUM: 08 / 2015 CHARAKTER změna stavby, přístavba A.2 STAVEBNÍK NÁZEV: UGAV s.r.o. KONTAKTNÍ OSOBA: Eugen Roden, Ing. Ivan Bialik TEL/FAX: ADRESA: Lihovarská 12, Praha 9 - Libeň IČO: A.3 PROJEKTANT Generální projektant Název : OMEGA project, s.r.o. Adresa : Milady Horákové 66/103, Praha 6 Kontaktní osoba : Ing. Jan Škopek, atelier@omegaproject.cz Tel/fax.: , IČO: Oprávnění projektanta : Ing. Jan Škopek, ČKAIT OMEGA project s.r.o.milady Horákové 66/103, Praha 6, tel: , atelier@omegaproject.cz, 4

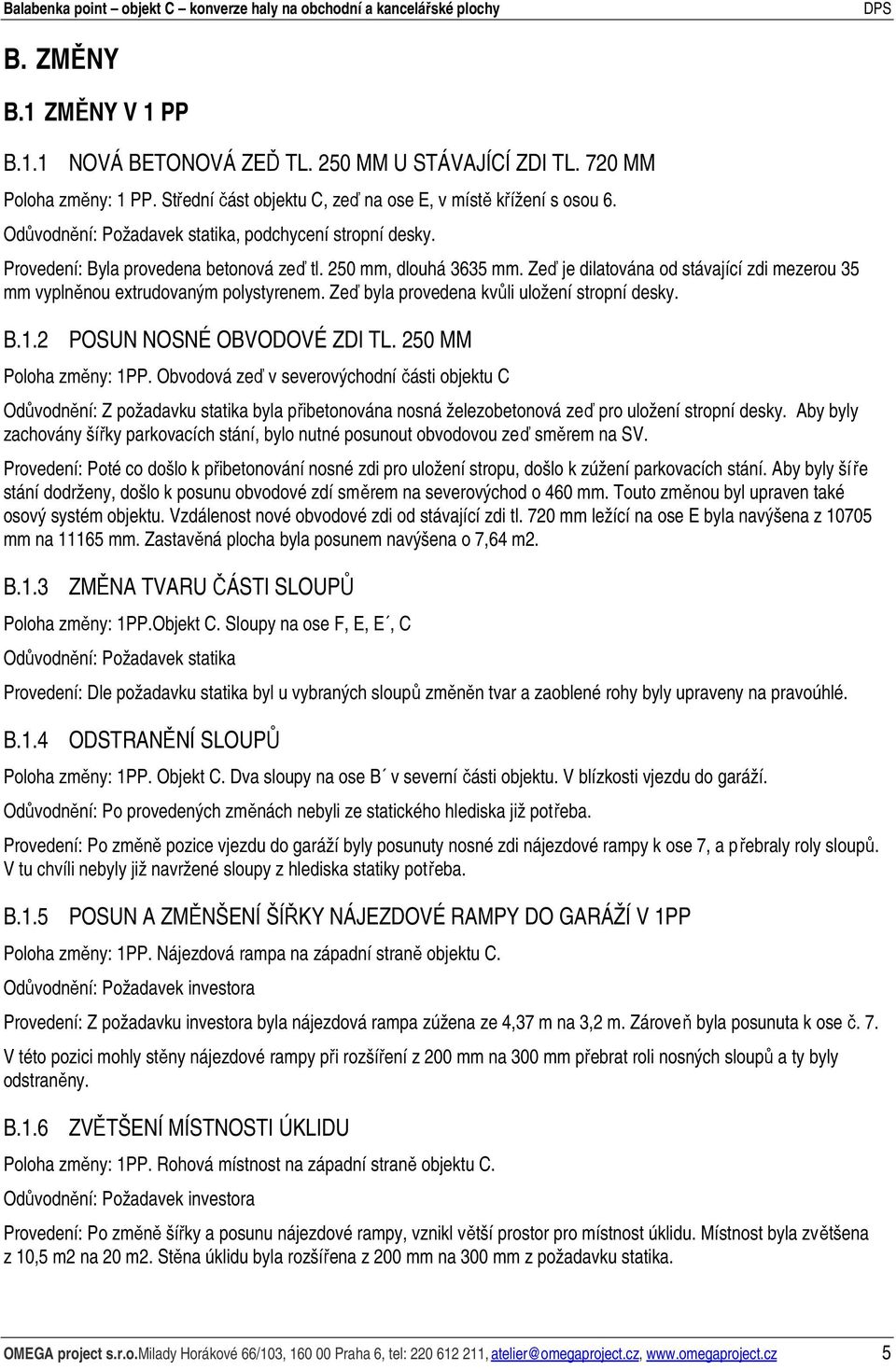

5 B. ZMĚNY B.1 ZMĚNY V 1 PP B.1.1 NOVÁ BETONOVÁ ZEĎ TL. 250 MM U STÁVAJÍCÍ ZDI TL. 720 MM Poloha změny: 1 PP. Střední část objektu C, zeď na ose E, v místě křížení s osou 6. Odůvodnění: Požadavek statika, podchycení stropní desky. Provedení: Byla provedena betonová zeď tl. 250 mm, dlouhá 3635 mm. Zeď je dilatována od stávající zdi mezerou 35 mm vyplněnou extrudovaným polystyrenem. Zeď byla provedena kvůli uložení stropní desky. B.1.2 POSUN NOSNÉ OBVODOVÉ ZDI TL. 250 MM Poloha změny: 1PP. Obvodová zeď v severovýchodní části objektu C Odůvodnění: Z požadavku statika byla přibetonována nosná železobetonová zeď pro uložení stropní desky. Aby byly zachovány šířky parkovacích stání, bylo nutné posunout obvodovou zeď směrem na SV. Provedení: Poté co došlo k přibetonování nosné zdi pro uložení stropu, došlo k zúžení parkovacích stání. Aby byly šíře stání dodrženy, došlo k posunu obvodové zdí směrem na severovýchod o 460 mm. Touto změnou byl upraven také osový systém objektu. Vzdálenost nové obvodové zdi od stávající zdi tl. 720 mm ležící na ose E byla navýšena z mm na mm. Zastavěná plocha byla posunem navýšena o 7,64 m2. B.1.3 ZMĚNA TVARU ČÁSTI SLOUPŮ Poloha změny: 1PP.Objekt C. Sloupy na ose F, E, E, C Odůvodnění: Požadavek statika Provedení: Dle požadavku statika byl u vybraných sloupů změněn tvar a zaoblené rohy byly upraveny na pravoúhlé. B.1.4 ODSTRANĚNÍ SLOUPŮ Poloha změny: 1PP. Objekt C. Dva sloupy na ose B v severní části objektu. V blízkosti vjezdu do garáží. Odůvodnění: Po provedených změnách nebyli ze statického hlediska již potřeba. Provedení: Po změně pozice vjezdu do garáží byly posunuty nosné zdi nájezdové rampy k ose 7, a přebraly roly sloupů. V tu chvíli nebyly již navržené sloupy z hlediska statiky potřeba. B.1.5 POSUN A ZMĚNŠENÍ ŠÍŘKY NÁJEZDOVÉ RAMPY DO GARÁŽÍ V 1PP Poloha změny: 1PP. Nájezdová rampa na západní straně objektu C. Odůvodnění: Požadavek investora Provedení: Z požadavku investora byla nájezdová rampa zúžena ze 4,37 m na 3,2 m. Zároveň byla posunuta k ose č. 7. V této pozici mohly stěny nájezdové rampy při rozšíření z 200 mm na 300 mm přebrat roli nosných sloupů a ty byly odstraněny. B.1.6 ZVĚTŠENÍ MÍSTNOSTI ÚKLIDU Poloha změny: 1PP. Rohová místnost na západní straně objektu C. Odůvodnění: Požadavek investora Provedení: Po změně šířky a posunu nájezdové rampy, vznikl větší prostor pro místnost úklidu. Místnost byla zvětšena z 10,5 m2 na 20 m2. Stěna úklidu byla rozšířena z 200 mm na 300 mm z požadavku statika. OMEGA project s.r.o.milady Horákové 66/103, Praha 6, tel: , atelier@omegaproject.cz, 5

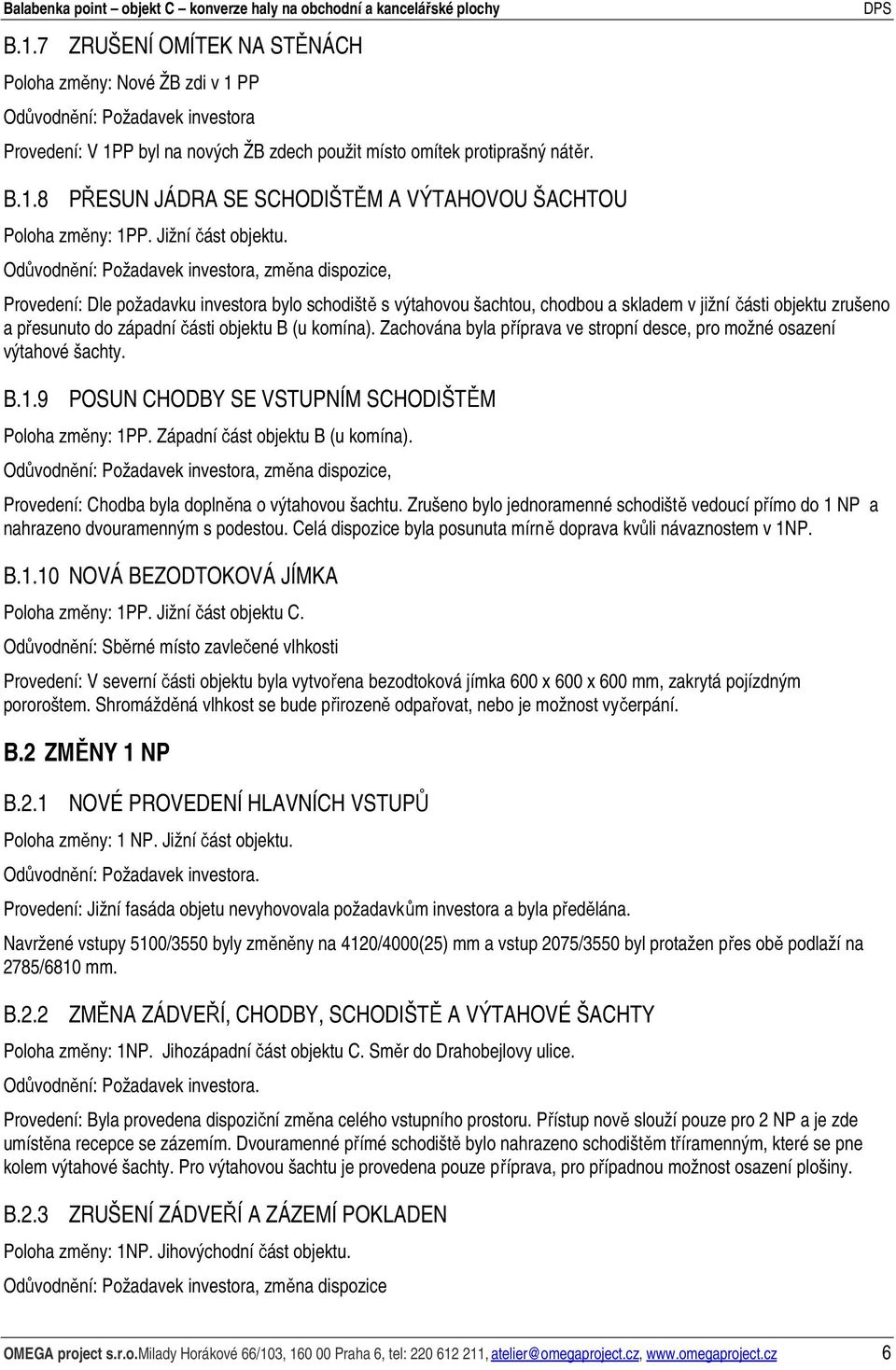

6 B.1.7 ZRUŠENÍ OMÍTEK NA STĚNÁCH Poloha změny: Nové ŽB zdi v 1 PP Odůvodnění: Požadavek investora Provedení: V 1PP byl na nových ŽB zdech použit místo omítek protiprašný nátěr. B.1.8 PŘESUN JÁDRA SE SCHODIŠTĚM A VÝTAHOVOU ŠACHTOU Poloha změny: 1PP. Jižní část objektu. Odůvodnění: Požadavek investora, změna dispozice, Provedení: Dle požadavku investora bylo schodiště s výtahovou šachtou, chodbou a skladem v jižní části objektu zrušeno a přesunuto do západní části objektu B (u komína). Zachována byla příprava ve stropní desce, pro možné osazení výtahové šachty. B.1.9 POSUN CHODBY SE VSTUPNÍM SCHODIŠTĚM Poloha změny: 1PP. Západní část objektu B (u komína). Odůvodnění: Požadavek investora, změna dispozice, Provedení: Chodba byla doplněna o výtahovou šachtu. Zrušeno bylo jednoramenné schodiště vedoucí přímo do 1 NP a nahrazeno dvouramenným s podestou. Celá dispozice byla posunuta mírně doprava kvůli návaznostem v 1NP. B.1.10 NOVÁ BEZODTOKOVÁ JÍMKA Poloha změny: 1PP. Jižní část objektu C. Odůvodnění: Sběrné místo zavlečené vlhkosti Provedení: V severní části objektu byla vytvořena bezodtoková jímka 600 x 600 x 600 mm, zakrytá pojízdným pororoštem. Shromážděná vlhkost se bude přirozeně odpařovat, nebo je možnost vyčerpání. B.2 ZMĚNY 1 NP B.2.1 NOVÉ PROVEDENÍ HLAVNÍCH VSTUPŮ Poloha změny: 1 NP. Jižní část objektu. Provedení: Jižní fasáda objetu nevyhovovala požadavkům investora a byla předělána. Navržené vstupy 5100/3550 byly změněny na 4120/4000(25) mm a vstup 2075/3550 byl protažen přes obě podlaží na 2785/6810 mm. B.2.2 ZMĚNA ZÁDVEŘÍ, CHODBY, SCHODIŠTĚ A VÝTAHOVÉ ŠACHTY Poloha změny: 1NP. Jihozápadní část objektu C. Směr do Drahobejlovy ulice. Provedení: Byla provedena dispoziční změna celého vstupního prostoru. Přístup nově slouží pouze pro 2 NP a je zde umístěna recepce se zázemím. Dvouramenné přímé schodiště bylo nahrazeno schodištěm tříramenným, které se pne kolem výtahové šachty. Pro výtahovou šachtu je provedena pouze příprava, pro případnou možnost osazení plošiny. B.2.3 ZRUŠENÍ ZÁDVEŘÍ A ZÁZEMÍ POKLADEN Poloha změny: 1NP. Jihovýchodní část objektu. Odůvodnění: Požadavek investora, změna dispozice OMEGA project s.r.o.milady Horákové 66/103, Praha 6, tel: , atelier@omegaproject.cz, 6

7 Provedení: V rámci změn dispozice byli prostory zrušeny. B.2.4 ZVÝŠENÍ PARAPETU U OKEN NA VÝCHODNÍ FASÁDĚ Poloha změny: 1NP. Východní fasáda objektu. Provedení: Na východní fasádě byli zvýšeny parapety z 2100 mm na 2575 mm. Velikost oken byla zachována. B.2.5 VSTUP VE VÝCHODNÍ ČÁSTI OBJEKTU C Poloha změny: 1NP. Východní část objektu C. V blízkosti vjezdu do dvora. Přístup do objektu z venkovního parkoviště. Provedení: Ve východní části objektu v blízkosti vjezdu do dvora byl vytvořen vstup do komerční části 1900/2100(25) mm. Slouží pro přímý vstup z venkovního parkoviště. B.2.6 NOVÝ VSTUP A PROSKLENÁ FASÁDA Poloha změny: 1NP. Severovýchodní část objektu. Změna dispozice. Provedení: V severovýchodní části objektu byl vytvořen vstup do objektu. V rámci změny dispozice a umístění restaurace v severní části objektu byla tato část prosvětlena dvěma otvory 3535/3365 mm. B.2.7 NOVÉ OKNO A VSTUP V JIHOZÁPADNÍ ČÁSTI OBJEKTU Poloha změny: 1NP. Jihozápadní část objektu. Fasáda mezi stávajícím objektem D a objektem B Přístup do objektu ze dvora. Provedení: V jihozápadní části objektu byl vytvořen otvor do komerční části 1800/2450 (25) mm, osazený dveřmi 1600/2350 mm. Dále zde byl vytvořen okenní otvor 4820/1450 (2575) mm. B.2.8 ZMĚNA PRUŘEZU SLOUPŮ Poloha změny: Komerční část v 1NP. Odůvodnění: Požadavek statika. Přepočet po upřesnění zadání. Provedení: Byl proveden nový přesnější návrh průřezu sloupů, ze kterého vyšlo zmenšení průřezu z 400x400 mm na 300x300 mm. Osový systém byl zachován. B.2.9 ZMĚNA TLOUŠŤKY STROPNÍ KONSTRUKCE Poloha změny: strop nad komercí v 1NP. Odůvodnění: Požadavek statika. Přepočet po upřesnění zadání. Provedení: Byl proveden nový přesnější návrh tloušťky stropní konstrukce, ze kterého vyšlo zvětšení tloušťky stropní desky z 200 mm na 250mm. B.2.10 SNÍŽENÍ STROPU Poloha změny: strop nad komercí v 1NP. Zvětšení SV v 2 NP. Dodržení podchozích výšek po zaměření ocelové konstrukce zastřešení. Provedení: Stropní deska byla výškově posunuta o 150 mm níž. Spodní hrana desky byla posunuta z úrovně m na úroveň m. OMEGA project s.r.o.milady Horákové 66/103, Praha 6, tel: , atelier@omegaproject.cz, 7

8 B.2.11 POSUN VSTUPU Z KOMERCE DO OBJEKTU B Poloha změny: Západní část objektu C, vstup z komerční části do objektu B (u komína) Odůvodněné: Návaznost na změnu dispozice v objektu B Provedení: Dveře byli provedeny cca o 4 metry severněji. Otvor byl vytvořen 1200/2400 mm ve kterém jsou v ostění 150 mm osazeny dveře 900/1970 mm. B.2.12 ZMĚNA DISPOZICE V SEVERNÍ ČÁSTI OBJEKTU C Poloha změny: Severní část objektu C Odůvodnění: Požadavek investora Provedení: Původním záměrem bylo vytvořit v této části skladovací prostory. Tyto prostory byli nahrazeny restaurací se zázemím a část prostor připadla ke komerci. Zamýšlené vstupy z komerce byli zrušeny a původní zeď byla vybourána s náhradou ocelovým průvlakem a dvěma sloupy. Prostory restaurace jsou vymezeny lehkou příčkou ze SDK tl. 150 mm. B.2.13 ZMĚNA DISPOZICE V OBJEKTU B U VJEZDU DO GARÁŽÍ Poloha změny: 1NP. Část objektu B u vjezdu do garáží v 1 PP. Úprava v návaznosti na posun nájezdové rampy. Provedení: Prostor pro zásobování je nahrazen vstupem do komerce. Vlivem posunu rampy je celý prostor výrazně zúžen. Původně oddělené prostory objektu B jsou spojeny s objektem C, vzniklo tak propojené zázemí 1 se zázemím 2. B.2.14 ZMĚNA DISPOZICE 1NP V JIŽNÍ ČÁSTI OBJEKTU B Poloha změny: 1NP. Jižní část objektu B. Provedení: Prostor zádveří, skladu údržby a zázemí je dispozičně upraven dle přání investora. Zachována byla pouze místnost výměníkové stanice, kde byla provedena úprava okenního otvoru. Otvor je zúžen na 1800/810 (1130) mm. Nově je do prostorů navrženo sociální zázemí, přístupné z mezipodesty dvouramenného schodiště mezi 1PP a 1NP. Podlaha je v této část na úrovni m. Do prostor sociálního zázemí jsou zbudována nová okna v otvoru 600/400 (1700) mm a 1600/ ) mm. Dělící příčky jsou SDK tl. 100 mm s dveřmi 800/1970 mm. Nově je v této části objektu umístěn výtah, spojující 1PP, 1NP a 2NP, přístupný z chodby schodiště. Pro přístup personálu do administrativní části v 2NP byl vytvořen vedlejší vstup do administrativy. Výškové rozdíly podlah jsou řešeny vyrovnáním schodišťovými stupni. B.2.15 ZATEPLENÍ ČÁSTI OBJEKTU B Poloha změny: Jižní část objektu B. Odůvodnění: Snížení energetických nároků při provozu. Provedení: Jižní část objektu byla zateplena kontaktním zateplovacím systémem v tl. 100 mm. B.2.16 ZMENŠENÍ SV V SEVERNÍ ČÁSTI OBJEKTU Poloha změny: Severní část objektu. (Restaurace) Odůvodnění: Požadavek investora, návaznost na změnu SV v hale. Provedení: Spodní úroveň stropní desky byla snížena z +3,800 m na +3,360 m. Důvodem byla návaznost terasy na této stropní desce s podlahou v administrativní části 2NP. OMEGA project s.r.o.milady Horákové 66/103, Praha 6, tel: , atelier@omegaproject.cz, 8

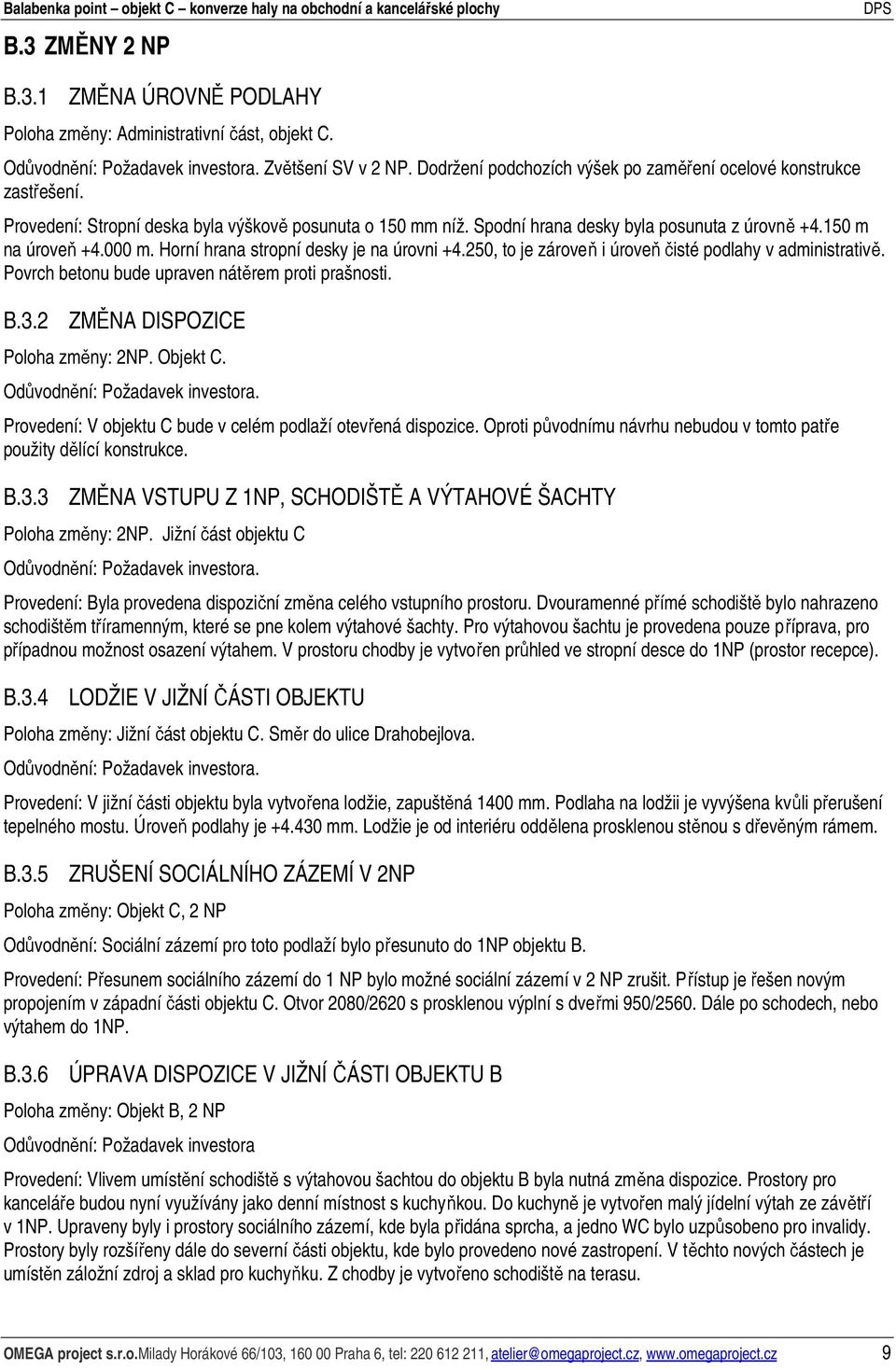

9 B.3 ZMĚNY 2 NP B.3.1 ZMĚNA ÚROVNĚ PODLAHY Poloha změny: Administrativní část, objekt C. Zvětšení SV v 2 NP. Dodržení podchozích výšek po zaměření ocelové konstrukce zastřešení. Provedení: Stropní deska byla výškově posunuta o 150 mm níž. Spodní hrana desky byla posunuta z úrovně m na úroveň m. Horní hrana stropní desky je na úrovni , to je zároveň i úroveň čisté podlahy v administrativě. Povrch betonu bude upraven nátěrem proti prašnosti. B.3.2 ZMĚNA DISPOZICE Poloha změny: 2NP. Objekt C. Provedení: V objektu C bude v celém podlaží otevřená dispozice. Oproti původnímu návrhu nebudou v tomto patře použity dělící konstrukce. B.3.3 ZMĚNA VSTUPU Z 1NP, SCHODIŠTĚ A VÝTAHOVÉ ŠACHTY Poloha změny: 2NP. Jižní část objektu C Provedení: Byla provedena dispoziční změna celého vstupního prostoru. Dvouramenné přímé schodiště bylo nahrazeno schodištěm tříramenným, které se pne kolem výtahové šachty. Pro výtahovou šachtu je provedena pouze příprava, pro případnou možnost osazení výtahem. V prostoru chodby je vytvořen průhled ve stropní desce do 1NP (prostor recepce). B.3.4 LODŽIE V JIŽNÍ ČÁSTI OBJEKTU Poloha změny: Jižní část objektu C. Směr do ulice Drahobejlova. Provedení: V jižní části objektu byla vytvořena lodžie, zapuštěná 1400 mm. Podlaha na lodžii je vyvýšena kvůli přerušení tepelného mostu. Úroveň podlahy je mm. Lodžie je od interiéru oddělena prosklenou stěnou s dřevěným rámem. B.3.5 ZRUŠENÍ SOCIÁLNÍHO ZÁZEMÍ V 2NP Poloha změny: Objekt C, 2 NP Odůvodnění: Sociální zázemí pro toto podlaží bylo přesunuto do 1NP objektu B. Provedení: Přesunem sociálního zázemí do 1 NP bylo možné sociální zázemí v 2 NP zrušit. Přístup je řešen novým propojením v západní části objektu C. Otvor 2080/2620 s prosklenou výplní s dveřmi 950/2560. Dále po schodech, nebo výtahem do 1NP. B.3.6 ÚPRAVA DISPOZICE V JIŽNÍ ČÁSTI OBJEKTU B Poloha změny: Objekt B, 2 NP Odůvodnění: Požadavek investora Provedení: Vlivem umístění schodiště s výtahovou šachtou do objektu B byla nutná změna dispozice. Prostory pro kanceláře budou nyní využívány jako denní místnost s kuchyňkou. Do kuchyně je vytvořen malý jídelní výtah ze závětří v 1NP. Upraveny byly i prostory sociálního zázemí, kde byla přidána sprcha, a jedno WC bylo uzpůsobeno pro invalidy. Prostory byly rozšířeny dále do severní části objektu, kde bylo provedeno nové zastropení. V těchto nových částech je umístěn záložní zdroj a sklad pro kuchyňku. Z chodby je vytvořeno schodiště na terasu. OMEGA project s.r.o.milady Horákové 66/103, Praha 6, tel: , atelier@omegaproject.cz, 9

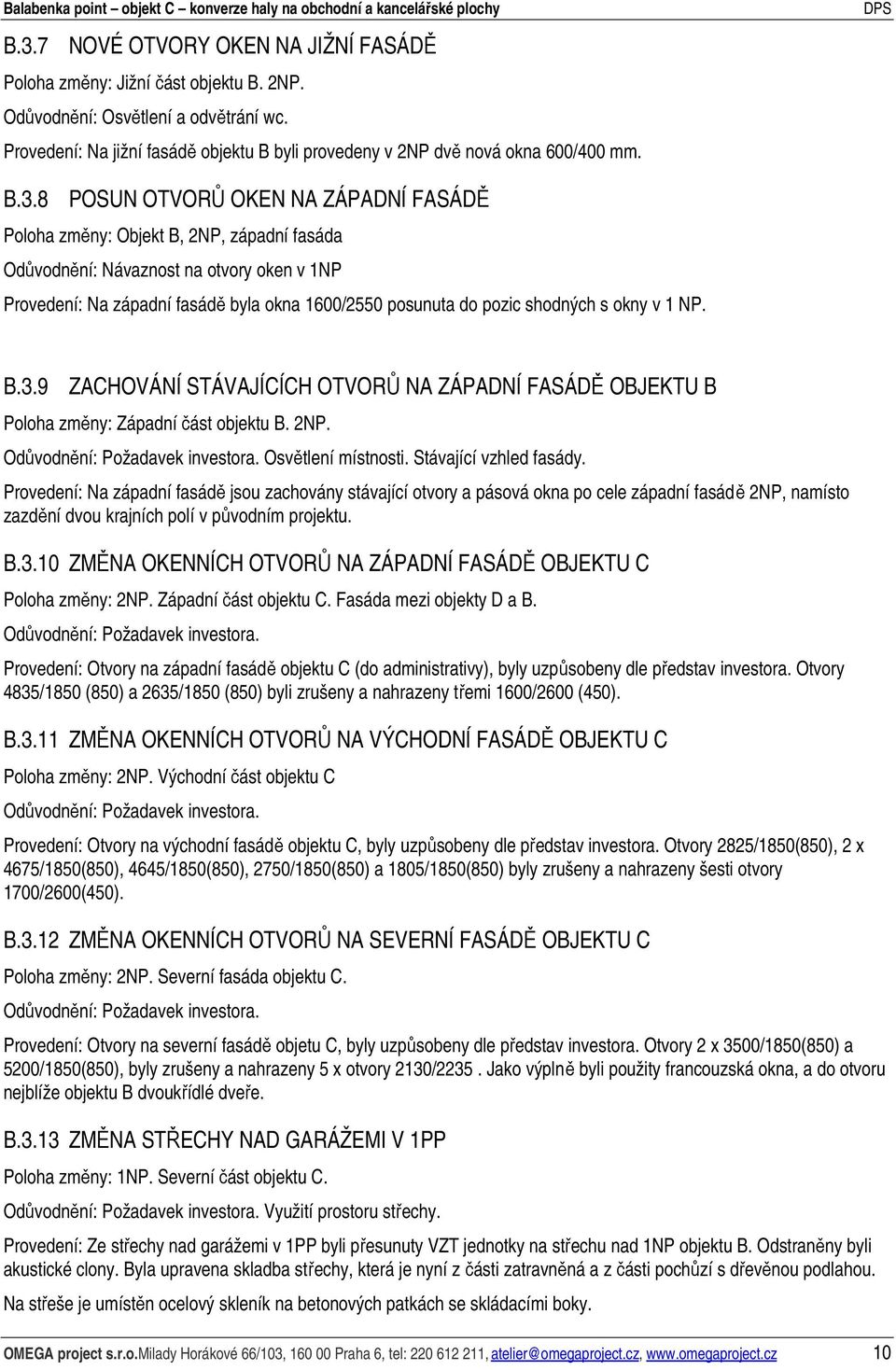

10 B.3.7 NOVÉ OTVORY OKEN NA JIŽNÍ FASÁDĚ Poloha změny: Jižní část objektu B. 2NP. Odůvodnění: Osvětlení a odvětrání wc. Provedení: Na jižní fasádě objektu B byli provedeny v 2NP dvě nová okna 600/400 mm. B.3.8 POSUN OTVORŮ OKEN NA ZÁPADNÍ FASÁDĚ Poloha změny: Objekt B, 2NP, západní fasáda Odůvodnění: Návaznost na otvory oken v 1NP Provedení: Na západní fasádě byla okna 1600/2550 posunuta do pozic shodných s okny v 1 NP. B.3.9 ZACHOVÁNÍ STÁVAJÍCÍCH OTVORŮ NA ZÁPADNÍ FASÁDĚ OBJEKTU B Poloha změny: Západní část objektu B. 2NP. Osvětlení místnosti. Stávající vzhled fasády. Provedení: Na západní fasádě jsou zachovány stávající otvory a pásová okna po cele západní fasádě 2NP, namísto zazdění dvou krajních polí v původním projektu. B.3.10 ZMĚNA OKENNÍCH OTVORŮ NA ZÁPADNÍ FASÁDĚ OBJEKTU C Poloha změny: 2NP. Západní část objektu C. Fasáda mezi objekty D a B. Provedení: Otvory na západní fasádě objektu C (do administrativy), byly uzpůsobeny dle představ investora. Otvory 4835/1850 (850) a 2635/1850 (850) byli zrušeny a nahrazeny třemi 1600/2600 (450). B.3.11 ZMĚNA OKENNÍCH OTVORŮ NA VÝCHODNÍ FASÁDĚ OBJEKTU C Poloha změny: 2NP. Východní část objektu C Provedení: Otvory na východní fasádě objektu C, byly uzpůsobeny dle představ investora. Otvory 2825/1850(850), 2 x 4675/1850(850), 4645/1850(850), 2750/1850(850) a 1805/1850(850) byly zrušeny a nahrazeny šesti otvory 1700/2600(450). B.3.12 ZMĚNA OKENNÍCH OTVORŮ NA SEVERNÍ FASÁDĚ OBJEKTU C Poloha změny: 2NP. Severní fasáda objektu C. Provedení: Otvory na severní fasádě objetu C, byly uzpůsobeny dle představ investora. Otvory 2 x 3500/1850(850) a 5200/1850(850), byly zrušeny a nahrazeny 5 x otvory 2130/2235. Jako výplně byli použity francouzská okna, a do otvoru nejblíže objektu B dvoukřídlé dveře. B.3.13 ZMĚNA STŘECHY NAD GARÁŽEMI V 1PP Poloha změny: 1NP. Severní část objektu C. Využití prostoru střechy. Provedení: Ze střechy nad garážemi v 1PP byli přesunuty VZT jednotky na střechu nad 1NP objektu B. Odstraněny byli akustické clony. Byla upravena skladba střechy, která je nyní z části zatravněná a z části pochůzí s dřevěnou podlahou. Na střeše je umístěn ocelový skleník na betonových patkách se skládacími boky. OMEGA project s.r.o.milady Horákové 66/103, Praha 6, tel: , atelier@omegaproject.cz, 10

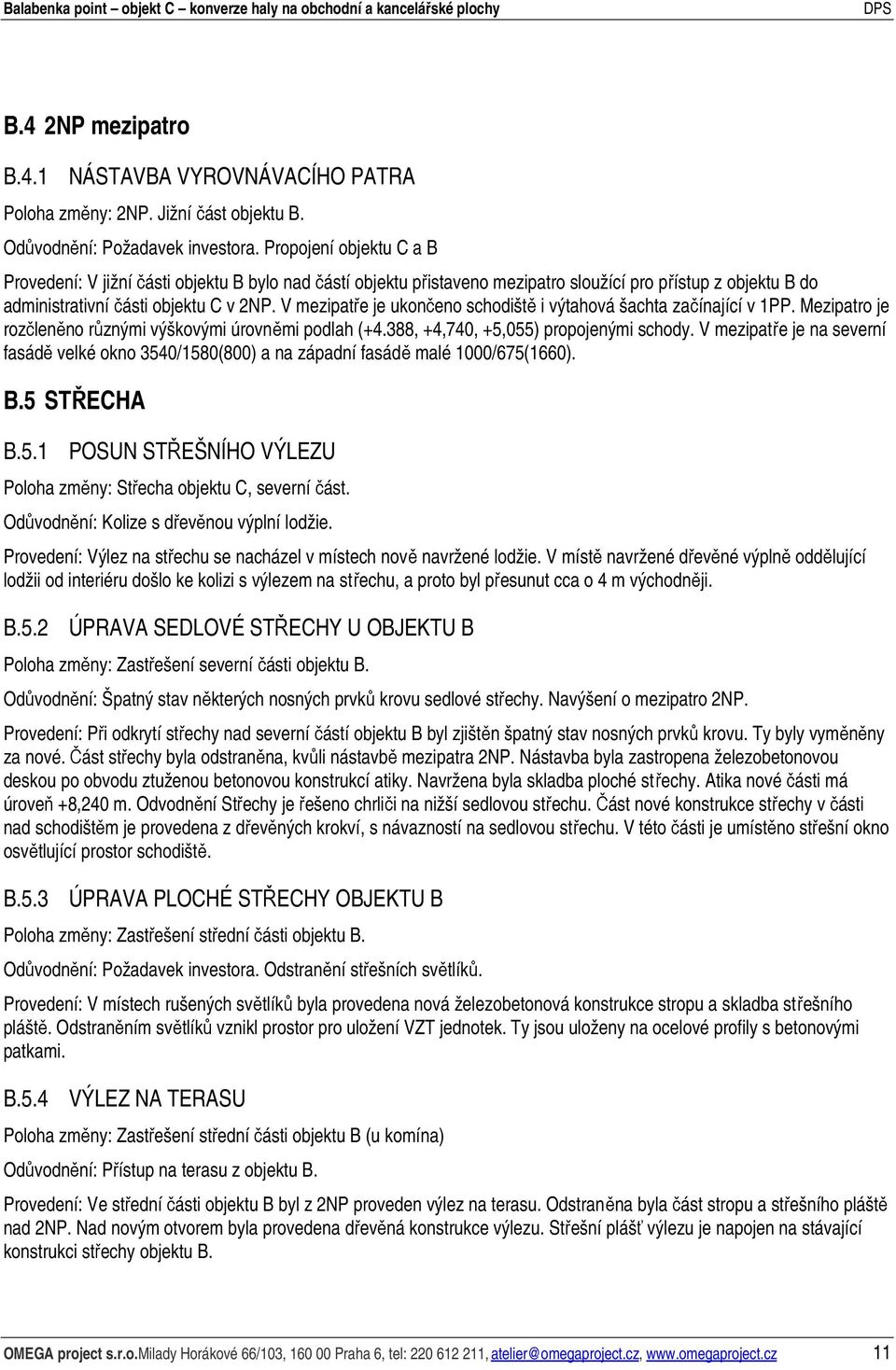

11 B.4 2NP mezipatro B.4.1 NÁSTAVBA VYROVNÁVACÍHO PATRA Poloha změny: 2NP. Jižní část objektu B. Propojení objektu C a B Provedení: V jižní části objektu B bylo nad částí objektu přistaveno mezipatro sloužící pro přístup z objektu B do administrativní části objektu C v 2NP. V mezipatře je ukončeno schodiště i výtahová šachta začínající v 1PP. Mezipatro je rozčleněno různými výškovými úrovněmi podlah (+4.388, +4,740, +5,055) propojenými schody. V mezipatře je na severní fasádě velké okno 3540/1580(800) a na západní fasádě malé 1000/675(1660). B.5 STŘECHA B.5.1 POSUN STŘEŠNÍHO VÝLEZU Poloha změny: Střecha objektu C, severní část. Odůvodnění: Kolize s dřevěnou výplní lodžie. Provedení: Výlez na střechu se nacházel v místech nově navržené lodžie. V místě navržené dřevěné výplně oddělující lodžii od interiéru došlo ke kolizi s výlezem na střechu, a proto byl přesunut cca o 4 m východněji. B.5.2 ÚPRAVA SEDLOVÉ STŘECHY U OBJEKTU B Poloha změny: Zastřešení severní části objektu B. Odůvodnění: Špatný stav některých nosných prvků krovu sedlové střechy. Navýšení o mezipatro 2NP. Provedení: Při odkrytí střechy nad severní částí objektu B byl zjištěn špatný stav nosných prvků krovu. Ty byly vyměněny za nové. Část střechy byla odstraněna, kvůli nástavbě mezipatra 2NP. Nástavba byla zastropena železobetonovou deskou po obvodu ztuženou betonovou konstrukcí atiky. Navržena byla skladba ploché střechy. Atika nové části má úroveň +8,240 m. Odvodnění Střechy je řešeno chrliči na nižší sedlovou střechu. Část nové konstrukce střechy v části nad schodištěm je provedena z dřevěných krokví, s návazností na sedlovou střechu. V této části je umístěno střešní okno osvětlující prostor schodiště. B.5.3 ÚPRAVA PLOCHÉ STŘECHY OBJEKTU B Poloha změny: Zastřešení střední části objektu B. Odstranění střešních světlíků. Provedení: V místech rušených světlíků byla provedena nová železobetonová konstrukce stropu a skladba střešního pláště. Odstraněním světlíků vznikl prostor pro uložení VZT jednotek. Ty jsou uloženy na ocelové profily s betonovými patkami. B.5.4 VÝLEZ NA TERASU Poloha změny: Zastřešení střední části objektu B (u komína) Odůvodnění: Přístup na terasu z objektu B. Provedení: Ve střední části objektu B byl z 2NP proveden výlez na terasu. Odstraněna byla část stropu a střešního pláště nad 2NP. Nad novým otvorem byla provedena dřevěná konstrukce výlezu. Střešní plášť výlezu je napojen na stávající konstrukci střechy objektu B. OMEGA project s.r.o.milady Horákové 66/103, Praha 6, tel: , atelier@omegaproject.cz, 11
