MODERNIZACE A DOSTAVBA OBLASTNÍ NEMOCNICE NÁCHOD A.S. I. ETAPA. Název stavby: Modernizace a dostavba oblastní nemocnice Náchod a.s. I.

Transkript

1

2 OBSAH DOKUMENTACE: 1 Identifikační údaje Účel objektu Zásady architektonického a dispozičního řešení Architektonické a výtvarné řešení Zásady provozně-dispozičního řešení Skladba provozu: Stavební kapacity objektu, orientace, osvětlení Technické a konstrukční řešení Svislé a vodorovné konstrukce Podlahy Podhledy Úpravy povrchů Výplně otvorů Obvodové pláště, okna Střechy Ostatní stavební výrobky a systémy Zámečnické výrobky Klempířské výrobky Ostatní výrobky Systémy Způsob založení objektu Hydroizolace objektu Vliv objektu na okolí Vliv provozu objektu na životní prostředí Vliv na ovzduší Vliv na povrchové vody Vliv na podzemní vody Vliv na půdu Vliv na hlukovou situaci Záření radioaktivní, elektromagnetické, ionizující Odpady Dopravní řešení Ochrana objektu před škodlivými vlivy vnějšího prostředí Protiradonová opatření Agresivní spodní voda Dodržení obecných požadavků pro výstavbu... 9

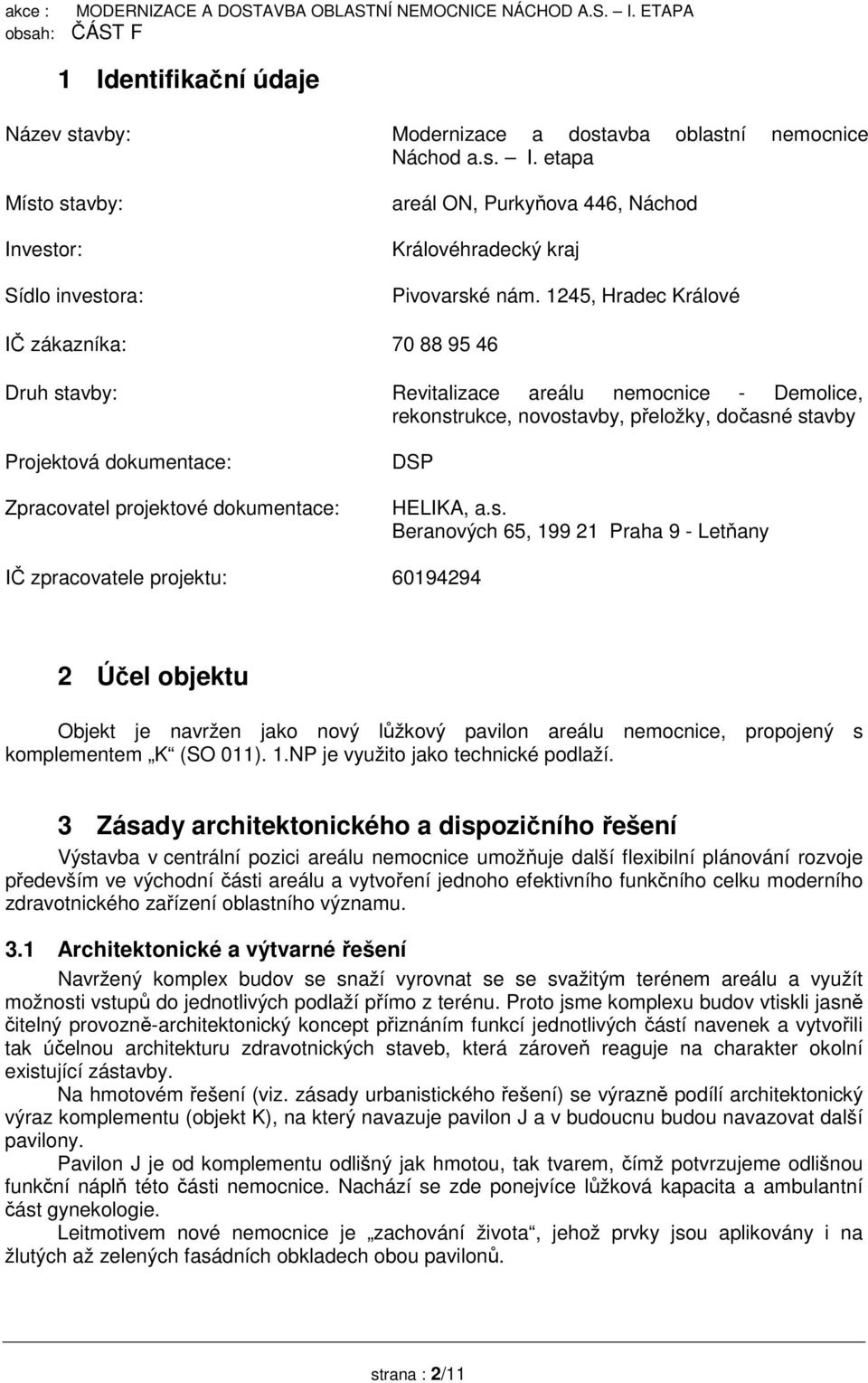

3 1 Identifikační údaje Název stavby: Modernizace a dostavba oblastní nemocnice Náchod a.s. I. etapa Místo stavby: Investor: Sídlo investora: areál ON, Purkyňova 446, Náchod Královéhradecký kraj Pivovarské nám. 1245, Hradec Králové IČ zákazníka: Druh stavby: Revitalizace areálu nemocnice - Demolice, rekonstrukce, novostavby, přeložky, dočasné stavby Projektová dokumentace: Zpracovatel projektové dokumentace: DSP HELIKA, a.s. Beranových 65, Praha 9 - Letňany IČ zpracovatele projektu: Účel objektu Objekt je navržen jako nový lůžkový pavilon areálu nemocnice, propojený s komplementem K (SO 011). 1.NP je využito jako technické podlaží. 3 Zásady architektonického a dispozičního řešení Výstavba v centrální pozici areálu nemocnice umožňuje další flexibilní plánování rozvoje především ve východní části areálu a vytvoření jednoho efektivního funkčního celku moderního zdravotnického zařízení oblastního významu. 3.1 Architektonické a výtvarné řešení Navržený komplex budov se snaží vyrovnat se se svažitým terénem areálu a využít možnosti vstupů do jednotlivých podlaží přímo z terénu. Proto jsme komplexu budov vtiskli jasně čitelný provozně-architektonický koncept přiznáním funkcí jednotlivých částí navenek a vytvořili tak účelnou architekturu zdravotnických staveb, která zároveň reaguje na charakter okolní existující zástavby. Na hmotovém řešení (viz. zásady urbanistického řešení) se výrazně podílí architektonický výraz komplementu (objekt K), na který navazuje pavilon J a v budoucnu budou navazovat další pavilony. Pavilon J je od komplementu odlišný jak hmotou, tak tvarem, čímž potvrzujeme odlišnou funkční náplň této části nemocnice. Nachází se zde ponejvíce lůžková kapacita a ambulantní část gynekologie. Leitmotivem nové nemocnice je zachování života, jehož prvky jsou aplikovány i na žlutých až zelených fasádních obkladech obou pavilonů. strana : 2/11

4 3.2 Zásady provozně-dispozičního řešení Náležité provozní vztahy zajišťuje především dobrá provozní skladba, tj. vzájemná poloha s návazností jednotlivých funkčních složek. Objekt J je propojen v 1.NP podzemním koridorem s objektem L a ve všech podlažích s pavilonem K. V každém podlaží je umístěno samostatné oddělení, navazující na vertikálu v objektu K. Z epidemiologických důvodů není žádné lůžkové oddělení, s výjimkou části ambulancí 2. n.p., průchozí. Jednotlivá oddělení tvoří provozně nerušené a neprůchozí úseky. Řídící úseky primariátů jsou umístěny v jednotlivých podlažích většinou při vstupu z chodby komplementu K. 3.3 Skladba provozu: 1.NP technické prostory, propojení do objektu L 2.NP ambulance, ambulance gynekologie 3.NP univerzální lůžková jednotka 4.NP - univerzální lůžková jednotka 5.NP gynekologické oddělení 6.NP dětské oddělení 7.NP lůžková část porodnice 8.NP technické prostory 4 Stavební kapacity objektu, orientace, osvětlení Podlaží zastavěná plocha (m2) výška (m) Objekt "J" Plocha (m2) Obestavěný prostor (m3) 1.np 4, ,7 technický prostor podzemní 2.np 3, ,4 vyšetřovny 3.np 3, lůžka 4.np 3, lůžka 5.np 3, lůžka 6.np 3, lůžka 7.np 3, lůžka 8.np 3, technický prostor(nedělený) 9.np Celkem , ,1 Orientace objektu je severojižní, severní stěna je přilehlá k sousednímu objektu K. Navržená dispozice a řešení fasád splňuje požadavky na osvětlení dle ČSN a Vyhlášky 221/2010Sb.v platném znění. strana : 3/11

5 5 Technické a konstrukční řešení 5.1 Svislé a vodorovné konstrukce Objekt je obdélníkového půdorysu. Je konstrukčně navržen jako železobetonový skelet se ztužujícím obvodovým parapetním pásem. Modulový systém je přizpůsoben dispozici objektu se středovou chodbou a pokoji na obou podélných stranách. Podrobněji je nosný systém popsán v části Konstrukční řešení této dokumentace. Vnitřní dělící stěny jsou vesměs navrženy jako sádrokartonové, s dvojitým opláštěním. V místě zdravotně-technických zavěšených instalací jsou řešeny jako instalační, s distanční vložkou mezi profily, v mokrých provozech z desek odolných proti vlhkosti. Stěny budou opatřeny systémovými výztuhami v místech zavěšení skříněk, madel, topných těles, medicinálních ramp apod. V 1.NP objektu mezi technickými místnosti jsou navrženy stěny vyzdívané, z keramických tvárnic. Požární odolnost vnitřních konstrukcí je určena projektem požárně bezpečnostního řešení. Požadovaná stavební neprůzvučnost stěn je Rw 47 db. 5.2 Podlahy Všechny podlah jsou navrženy jako těžké plovoucí, v tl. 100.mm, v 1.NP v tl. 150mm. Nášlapné vrstvy ve většině místností jsou povlakové, v technických prostorech je cementová stěrka. Všechny nášlapné vrstvy budou provedeny s fabionovým soklem splňujícím parametry požadované ve zdravotnických provozech, s kluzností za mokra R10, se stupněm šíření plamene Bfl-s1, součinitel smykového tření musí být min. 0,5.. V místnostech rozvoden SLP, ve vyšetřovnách a operačních sálech je navržena povlaková krytina antistatická s hodnotou elektrického odporu v rozmezí 104 Rt 106Ω. Podrobné určení typu podlah a nášlapných vrstev je dáno v Tabulce místností. 5.3 Podhledy Podhledy jsou navrženy jako sádrokartonové, plné nebo kazetové. Základní výška v pokojích je 3000mm, v chodbách a soc. zázemí je výška 2600mm. V místnostech aseptického provozu jsou navrženy desky s protibakteriální úpravou. Podrobné určení typu podhledu je dáno v Tabulce místností. 5.4 Úpravy povrchů Povrchy stěn budou opatřeny vnitřní malbou, ve vlhkých provozech omyvatelnou. V místnostech aseptického provozu je navržen nátěr antibakteriální. Ve veřejných prostorech chodeb a čekáren je navržena designová dekorativní malba. Hygienické místnosti (WC, sprchy, čistící místnosti, lázně) budou opatřeny obkladem stěn z PVC, v kuchyňkách a za samostatnými umyvadly bude osazen ochranný PVC panel. Na veřejných WC je navržen obklad keramický. Výšky obkladu jsou určeny v Tabulce místností. V místnostech zdrojů hluku je navržen obklad svislých zděných i vodorovných železobetonových stropních konstrukcí z akusticky pohltivých panelů. V prostoru s požadavkem na požární odolnost stavebních konstrukcí 120min. a 180min. je navržen lepený obklad stropu a svislých železobetonových konstrukcí z požárně odolných panelů viz výkresová dokumentace. 5.5 Výplně otvorů Vnitřní dveře jsou navrhovány podle účelu místnosti, převážně jako dřevěné plné. Do technických místností jsou navrženy dveře ocelové, ve veřejných chodbách jsou v prosklených stěnách dveře celoprosklené. Dle požadavků zdravotnické technologie jsou navrženy ve vybraných místnostech dveře se stínící olověnou vložkou. Pro každý typ dveří bude osazena strana : 4/11

6 odpovídající zárubeň. Kování dveří bude nerezové, v provedení podle bezpečnostních a požárních požadavků. Dveře do jednotlivých oddělení budou opatřeny systémem kontroly vstupu dveří. Pro chráněné prostory jsou dveře specifikovány požadovanou hodnotou akustického útlumu. Požární odolnost dveří je specifikována projektem PBŘS. V místnostech WC a sprch pro osoby se sníženou pohyblivostí jsou dveře opatřeny madlem. Veškeré dveře budou na spodní hraně opatřeny okopným plechem v šířce 150mm v barevném odstínu dle požadavku architekta. Pro ochranu stěn, ale i ochranu dveřních křídel, budou u všech dveří instalovány zarážky otočných dveřních křídel (matný chrom, kotvené do podlahy). V exponovaných místech (haly, chodby) nebo hygienicky citlivých místech nebo v exteriérech (strojovny na střeše, vstupy) jsou voleny omezovače otvírání křídla dveří (součást dveří) tak, aby nedošlo k vyrážení závěsů dveřních křídel. Na křídlech dvoukřídl. dveří v chodbách bude osazen panel určený pro ochranu dveří ve zdravotnických provozech - plně probarvené PVC tl. 2mm, přehnutý přes boční hranu křídla, umístěný od spodní hrany křídla do výšky mm nad podlahou s možností tvarování horní hrany. Požadavky kladené na dveře (požární odolnost, bezpečnostní třída, akustika) jsou definovány na celou dveřní výplň, tj. včetně zárubní a rámů, fixních výplní a dveřních doplňků (kování, zámek, samozavírač, apod.). Veškeré části (dveřní zárubně, závěsy, kování, samozavírač,.) a doplňky dveřní výplně budou dimenzovány na vyšší provoz a na způsob otvírání a aktuální hmotnost a rozměry křídel. U dveří s požadovanou požární odolností je zárubeň a ostatní doplňky, včetně dotěsnění, dodány v sestavě pro požární uzávěr. Fasádní dveře jsou navrženy jako dvoukřídlové otevíravé, ve vstupní hale 2.NP posuvné automatické. Všechny dveře budou celoprosklené, z bezpečnostního vrstveného skla. Tepelně technické parametry fasádních dveří musí splňovat požadavky ČSN Tepelná ochrana budov - Část 2: Požadavky: U=1,7 W/m2K. Vnitřní okna jsou navržena jako průhledová pevná v místnostech monitoringu pacientů. Jsou navržena se sklem čirým, vrstveným bezpečnostním, splňujícím požadavek na akustický útlum 32dB. Požadované akustické vlastnosti musí splňovat celá sestava včetně zasklení, rámu, i napojení rámu na stavební konstrukci. V místnostech provozně propojených jsou navržena okna prokládací, se sklem čirým jednoduchým, v ocelovém rámu s barevným povrchovým nátěrem. Vnitřní prosklené stěny jsou navrženy v hlavních chodbách. Budou řešeny jako jednoduše zasklené bezpečnostním sklem, v ocelovém rámu s barevným povrchovým nátěrem. Další typ prosklených stěn je navržen jako dělící konstrukce mezi pokoji JIP a ARO. Rám stěny bude ocelový, prosklený jen částečně od výšky 1100mm. Parapet bude tvořen pevnou výplní (lamino deskou) v rámu stěny. Prosklená část bude tvořena dvojitým zasklením s meziskelními žaluziemi ovládanými z obou stran příčky. Nad podhledem bude příčka pokračovat oboustranným opláštěním SDK deskami. 5.6 Obvodové pláště, okna Na objektu je navržen plášť lehký obvodový, zavěšený, s obkladem ze sendvičových ( bondových ) kazet (alt. hliníkových desek), na hliníkovém rámu, s provětrávanou vzduchovou mezerou a vloženou tepelnou izolací z min. vlny. Ve vystupující části západní fasády a kolem jižního únikového schodiště je navržena fasáda celoprosklená rovná s nízkými parapety. Tepelně technické parametry splňují požadavky ČSN Tepelná ochrana budov. Podrobná skladba je uvedena v příloze Skladby. Na střešní nástavbě je navržen kompaktní zateplovací systém s jednou stěnou doplněnou nerezovými lanky pro popínavé rostliny. VZT budou kryta mřížkou. Na střeše je kolem technologických zařízení vytvořena protihluková stěna z ocelové nosné konstrukce pokryté akusticky pohltivými panely (systémové řešení nebo návrh na základě strana : 5/11

7 protihlukové studie hluk od zařízení musí splňovat maximální přípustnou hodnotu pro hladinu akustického hluku). Okna objektu jsou navržena jako součást obvodového zavěšeného pláště, v hliníkovém rámu, s izolačním dvojsklem. Pro okno platí U=1,7 Wm-2K-1. V místech falešných francouzských oken bude "Vaku" panel - izolační vložka se skleněným povrchem; v místech sníženého parapetu do výšky 900mm sklo bezpečnostní. Požadavek na min. stavební neprůzvučnost oken a meziokenních vložek je R w = 32 db (dle výsledků hlukové studie Enviconsult, 2011). Okna na západní fasádě objektu budou osazena horizontálními pohyblivými exteriérovými hliníkovými žaluziemi; vedené po kolejnicích skrytých v ostění do skrytého kastlíku v nadpraží; ovládaní elektronické automatické z centrálního bodu (sesterny v daném podlaží). Systém těchto žaluzií bude zajišťovat automatické složení v případě příliš silného větru. Prosklená fasáda bude stíněna obdobným systémem s viditelným krytem žaluzií na fasádě, vedené po kolejnicích v přiznaných předsazených hliníkových profilech; ovládaní elektronické automatické. Schodišťové stěny a chodby budou v exponovaných místech (např. jižní stěna) pro odstínění doplněná potiskem na skle. Místnosti budou v rámci vybavení interiéru doplněny vnitřním stíněním. 5.7 Střechy Střešní plášť objektu v úrovni 8.NP tvoří dvě skladby s extenzívní zelení a s povrchovým posypem kačírkem. Zelená střecha je v obvodovém pásu střechy, kačírek je v centrální části pod technologickým zařízením. Základní skladbu střechy tvoří na železobetonové konstrukci parotěsná vrstva, tepelná izolace ve spádu a hlavní hydroizolační pásy, na které jsou napojeny střešní vpusti. Podrobná skladba střechy je uvedena v příloze Skladby. Střecha v úrovni 9.NP nad strojovnou VZT je také s kačírkem. Střecha je navržena dle Broof t3 a dle bezpečnostního systému střech EN Ostatní stavební výrobky a systémy Zámečnické výrobky Zámečnické výrobky v objektu se dělí na prvky vnitřního vybavení v provedení z nerezu nebo hliníku, např. schodišťová zábradlí, dilatační lišty, madla, vestavěné hydrantové skříně; a na prvky v průmyslovém provedení z oceli, např. pororoštové zákryty jímek, pomocná schodiště a stupadla v technických místnostech, pomocné nosné rámy pod technologická zařízení. Všechny ocelové prvky budou žárově pozinkovány Klempířské výrobky Veškeré klempířské výrobky střechy budou provedeny z poplastovaného hliníku, v návaznosti na hliníkový rastr fasádního pláště Ostatní výrobky Ostatními výrobky jsou čistící rohože u východů z objektu, sestavy madel pro invalidní vybavení WC a sprch, liniový odvodňovací systém v podlahách vybraných místností, ochranné prvky stěn a rohů. Provedení bude upřesněno v prováděcí dokumentaci Systémy V objektu je navržen systém mytí fasád způsobem ručního mytí horolezci zavěšenými na lanech. Pro tento účel je vnitřní strana atiky osazena kotvami á 1,5m a vodorovným průběžným prvkem. strana : 6/11

8 Na střeše v úrovni 9.NP jsou uchycena dvě oka bezpečnostního systému pro pohyb na střeše. Pro stínění oken je navržen systém exteriérových žaluzií viz kapitola 5.6. Pro vstupy do oddělení je nutné napojení dveří na systém kontroly vstupu je řešeno v části Slaboproudé rozvody. 6 Způsob založení objektu Založení objektu respektuje plně výsledky Inženýrsko-geologického průzkumu. Vzhledem k nepříznivým kvalitám základové půdy je objekt založen na základové desce v kombinaci s pilotami. Základové podmínky jsou ovlivněny stávajícím podzemním kolektorem v trase pod navrženým objektem. Podrobnosti jsou uvedeny v části Konstrukční řešení. 6.1 Hydroizolace objektu Podle výsledků a závěrů IGP je hydroizolace spodní stavby objektu navržena proti tlakové vodě. Jsou použity bentonitové rohože s PE fólií. Jako hlavní hydroizolace střešních skladeb jsou použity asfaltové modifikované pásy. 7 Vliv objektu na okolí 7.1 Vliv provozu objektu na životní prostředí Vlivy stavby na životní prostředí byly komplexně zhodnoceny v oznámení dle 6 zákona č. 100/2001 Sb. o posuzování vlivů na životní prostředí Vliv na ovzduší V objektu nebudou umístěny zdroje emisí při provozu Vliv na povrchové vody Splaškové odpadní vody budou vznikat v sociálních zařízeních nemocnice (toalety, umývárny a sprchy, kuchyňky). Množství splaškových odpadních vod bude odpovídat spotřebě pitné vody v těchto zařízeních. Splaškové odpadní vody budou znečištěny především organickým znečištěním ze sociálních zařízení pro zaměstnance a pacienty. Kvalita vypouštěných odpadních vod ze sociálních zařízení bude splňovat limity kanalizačního řádu. Dešťové vody jsou tvořeny všemi druhy atmosférických srážek, spadlých na povrch odkanalizovaného území, které po povrchu odtékají do stok. Výstavbou objektů dojde k významné změně odtokový poměrů a způsob odvodu dešťových vod se významně změní. Dešťové vody budou vypouštěny stok dešťové kanalizace Vliv na podzemní vody Vzhledem k nespojitosti hladiny podzemní vody v areálu dojde pouze k lokálnímu ovlivnění podzemní vody v jednotlivých kavernách vyskytujících se na posuzovaném území Vliv na půdu V rámci realizace záměru nedojde k vyjmutí zemědělské půdy z fondu ZPF. Realizací záměru nedojde ke změně užívání a degradaci dané lokality z hlediska možného zemědělského využití. strana : 7/11

9 7.1.5 Vliv na hlukovou situaci Veškeré technické zdroje hluku a vibrací jsou umístěny v podzemním podlaží nebo na střeše za protihlukovou stěnou. Vliv na hlukovou situaci bude uveden v rámci samostatné hlukové studie Záření radioaktivní, elektromagnetické, ionizující V realizovaném zařízení budou instalovány zdroje radioaktivního, ionizujícího a elektromagnetického záření. Všechny instalované přístroje budou splňovat přísné normy pro využití ve zdravotnictví. Z těchto důvodů je možné předpokládat, že instalace těchto zařízení nebude mít významný dopad na složky životného prostředí Odpady Legislativu oblasti nakládání s odpady řeší zákon č. 185/2001 Sb., o odpadech v platném znění pozdějších úprav a jeho prováděcí předpisy. Pro posuzovanou stavbu jsou důležité zejména vyhlášky MŽP č. 381/2001 Sb., v platném znění, kterou se stanoví Katalog odpadů, Seznam nebezpečných odpadů a seznamy odpadů a států pro účely vývozu, dovozu a tranzitu odpadů a postup při udělování souhlasu k vývozu, dovozu a tranzitu odpadů (Katalog odpadů), a č. 383/2001 Sb., v platném znění o podrobnostech nakládání s odpady. Při nakládání s odpady budou dodržena ustanovení zákona č. 185/2001 Sb., o odpadech v platném znění pozdějších úprav a jeho prováděcích předpisů zejména vyhlášky MŽP 383/2001 Sb., o podrobnostech nakládání s odpady. Provozovatel bude jako původce odpadů splňovat povinnosti původců odpadů dle 16 zákona č. 185/2001 Sb., o odpadech v platném znění pozdějších úprav. 8 Dopravní řešení Součástí této dokumentace je část SO 600_Komunikace, zpevněné plochy, chodníky, která řeší úpravu dopravního řešení v souvislosti s výstavbou nových objektů. Pro příjezd k objektu a pro dopravu v klidu bude využit areálový systém komunikací a parkovišť. Do objektu nebude přímý přístup z terénu kromě únikového schodiště na jižní straně, které je zaústěno na nově budovanou zpevněnou plochu. 9 Ochrana objektu před škodlivými vlivy vnějšího prostředí 9.1 Protiradonová opatření Podle výsledků IGP je v lokalitě navržené k výstavbě zjištěn střední stupeň radonového rizika. Navržená hydroizolace (viz kapitola 5.1) splňuje požadavek odolnosti proti tomuto stupni radonového rizika. 9.2 Agresivní spodní voda Odebrané vzorky podzemní vody prokázaly ve všech případech vrtů neagresivitu na betonové konstrukce. Jedná se o vodu velmi tvrdou, s vysokou mineralizací. Agresivita na ocel je podle výskytu jednotlivých sloučenin velmi nízká až velmi vysoká. strana : 8/11

10 10 Dodržení obecných požadavků pro výstavbu Zdravotnická zařízení musí především splňovat podmínky vyhlášky 398/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb a vyhlášky č. 268/2009 Sb. o technických požadavcích na stavby. Veškeré tyto požadavky předložená dokumentace splňuje. Podrobněji: Vnitřní výtahy a schodiště musí být provedeny v souladu s touto vyhláškou, stejně jako i vstupní dveře. V ambulantních patrech je v návaznosti na prostory čekáren vždy umístěno WC pro osoby s omezenou schopností pohybu a orientace. V lůžkových patrech je umístěno toto WC umístěno vždy u společné chodby, v každém lůžkovém patře je také jeden pokoj v provedení pro osoby s omezenou schopností pohybu a orientace. U vstupů do objektu budou dodrženy především následující podmínky: Výškový rozdíl na vstupech do budovy nesmí být větší než 20 mm. Vstupy musí být snadno vizuálně rozeznatelné od okolí a na vstupních dveřích musí být umístěn piktogram vozíčkáře. Čistící zóny - musí být zapuštěny tak, aby se eliminoval jakýkoliv výběžek a oka (případně mezery) nesmí být větší než 15 mm. Vstup do objektu musí mít šířku nejméně 1250 mm. Hlavní křídlo dvoukřídlých dveří musí umožňovat otevření nejméně 900 mm. Vstupy musí být snadno vizuálně rozeznatelné vůči okolí. Otevíraná dveřní křídla musí být ve výši 800 až 900 mm opatřena vodorovnými madly přes celou jejich šířku, umístěnými na straně opačné než jsou závěsy, s výjimkou dveří automatickyovládaných. Dveře smí být zaskleny od výšky 400 mm, nebo musí být chráněny proti mechanickému poškození vozíkem. Zámek dveří musí být umístěn nejvýše 1000 mm od podlahy, klika nejvýše 1100 mm. Horní hrana zvonkového panelu smí být nejvýše 1200 mm od úrovně podlahy s odsazením od pevné překážky nejméně 500 mm. Prosklené dveře, jejichž zasklení zasahuje níže než 800 mm nad podlahou, musí být ve výšce800 až 1000 mm a zároveň ve výšce 1400 až 1600 mm kontrastně označeny oproti pozadí; zejména musí mít výrazný pruh šířky nejméně 50 mm nebo pruh ze značek o průměru nejméně 50 mm vzdálenými od sebe nejvíce 150 mm, jasně viditelnými oproti pozadí. Pro osoby neslyšící musí být elektronický vrátný s akustickou signalizací vybaven také signalizací optickou. Oboustranný komunikační systém musí umožňovat indukční poslech pro nedoslýchavé osoby. Dveře splňují především tyto požadavky: Dveře musí mít světlou šířku nejméně 800 mm. Otevíravá dveřní křídla musí být ve výši 800 až 900 mm opatřena vodorovnými madly přes celou jejich šířku, umístěnými na straně opačné než jsou závěsy, s výjimkou dveří automaticky ovládaných. Dveře smí být zaskleny od výšky 400 mm nebo musí být chráněny proti mechanickému poškození vozíkem. Prosklené dveře, jejichž zasklení zasahuje níže než 800 mm nad podlahou, musí být ve výšce 800 až 1000 mm a zároveň ve výšce 1400 až 1600 mm kontrastně označeny oproti pozadí; zejména musí mít výrazný pruh šířky nejméně 50 mm nebo pruh ze značek o průměru nejméně 50 mm vzdálenými od sebe nejvíce 150 strana : 9/11

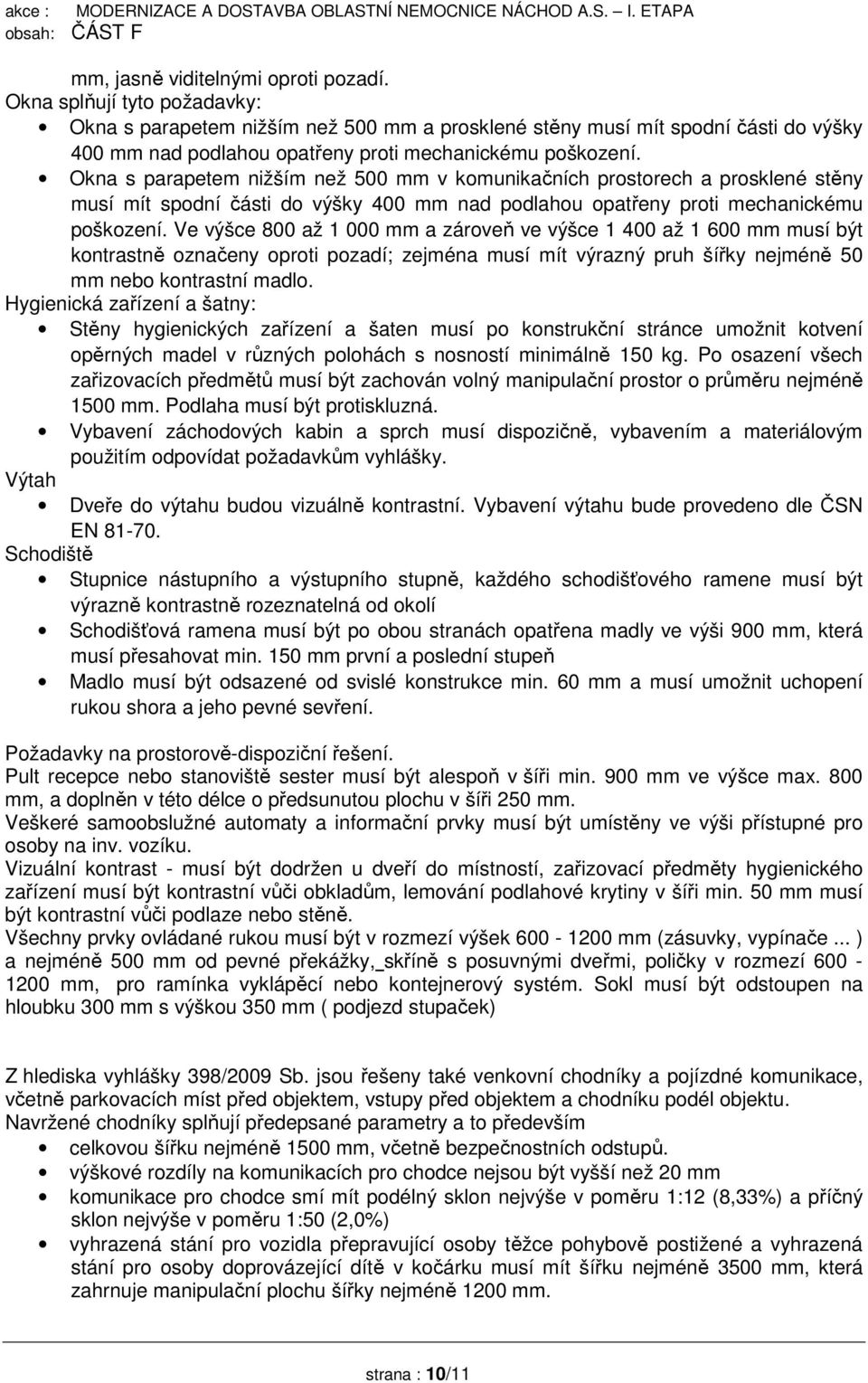

11 mm, jasně viditelnými oproti pozadí. Okna splňují tyto požadavky: Okna s parapetem nižším než 500 mm a prosklené stěny musí mít spodní části do výšky 400 mm nad podlahou opatřeny proti mechanickému poškození. Okna s parapetem nižším než 500 mm v komunikačních prostorech a prosklené stěny musí mít spodní části do výšky 400 mm nad podlahou opatřeny proti mechanickému poškození. Ve výšce 800 až mm a zároveň ve výšce až mm musí být kontrastně označeny oproti pozadí; zejména musí mít výrazný pruh šířky nejméně 50 mm nebo kontrastní madlo. Hygienická zařízení a šatny: Stěny hygienických zařízení a šaten musí po konstrukční stránce umožnit kotvení opěrných madel v různých polohách s nosností minimálně 150 kg. Po osazení všech zařizovacích předmětů musí být zachován volný manipulační prostor o průměru nejméně 1500 mm. Podlaha musí být protiskluzná. Vybavení záchodových kabin a sprch musí dispozičně, vybavením a materiálovým použitím odpovídat požadavkům vyhlášky. Výtah Dveře do výtahu budou vizuálně kontrastní. Vybavení výtahu bude provedeno dle ČSN EN Schodiště Stupnice nástupního a výstupního stupně, každého schodišťového ramene musí být výrazně kontrastně rozeznatelná od okolí Schodišťová ramena musí být po obou stranách opatřena madly ve výši 900 mm, která musí přesahovat min. 150 mm první a poslední stupeň Madlo musí být odsazené od svislé konstrukce min. 60 mm a musí umožnit uchopení rukou shora a jeho pevné sevření. Požadavky na prostorově-dispoziční řešení. Pult recepce nebo stanoviště sester musí být alespoň v šíři min. 900 mm ve výšce max. 800 mm, a doplněn v této délce o předsunutou plochu v šíři 250 mm. Veškeré samoobslužné automaty a informační prvky musí být umístěny ve výši přístupné pro osoby na inv. vozíku. Vizuální kontrast - musí být dodržen u dveří do místností, zařizovací předměty hygienického zařízení musí být kontrastní vůči obkladům, lemování podlahové krytiny v šíři min. 50 mm musí být kontrastní vůči podlaze nebo stěně. Všechny prvky ovládané rukou musí být v rozmezí výšek mm (zásuvky, vypínače... ) a nejméně 500 mm od pevné překážky, skříně s posuvnými dveřmi, poličky v rozmezí mm, pro ramínka vyklápěcí nebo kontejnerový systém. Sokl musí být odstoupen na hloubku 300 mm s výškou 350 mm ( podjezd stupaček) Z hlediska vyhlášky 398/2009 Sb. jsou řešeny také venkovní chodníky a pojízdné komunikace, včetně parkovacích míst před objektem, vstupy před objektem a chodníku podél objektu. Navržené chodníky splňují předepsané parametry a to především celkovou šířku nejméně 1500 mm, včetně bezpečnostních odstupů. výškové rozdíly na komunikacích pro chodce nejsou být vyšší než 20 mm komunikace pro chodce smí mít podélný sklon nejvýše v poměru 1:12 (8,33%) a příčný sklon nejvýše v poměru 1:50 (2,0%) vyhrazená stání pro vozidla přepravující osoby těžce pohybově postižené a vyhrazená stání pro osoby doprovázející dítě v kočárku musí mít šířku nejméně 3500 mm, která zahrnuje manipulační plochu šířky nejméně 1200 mm. strana : 10/11

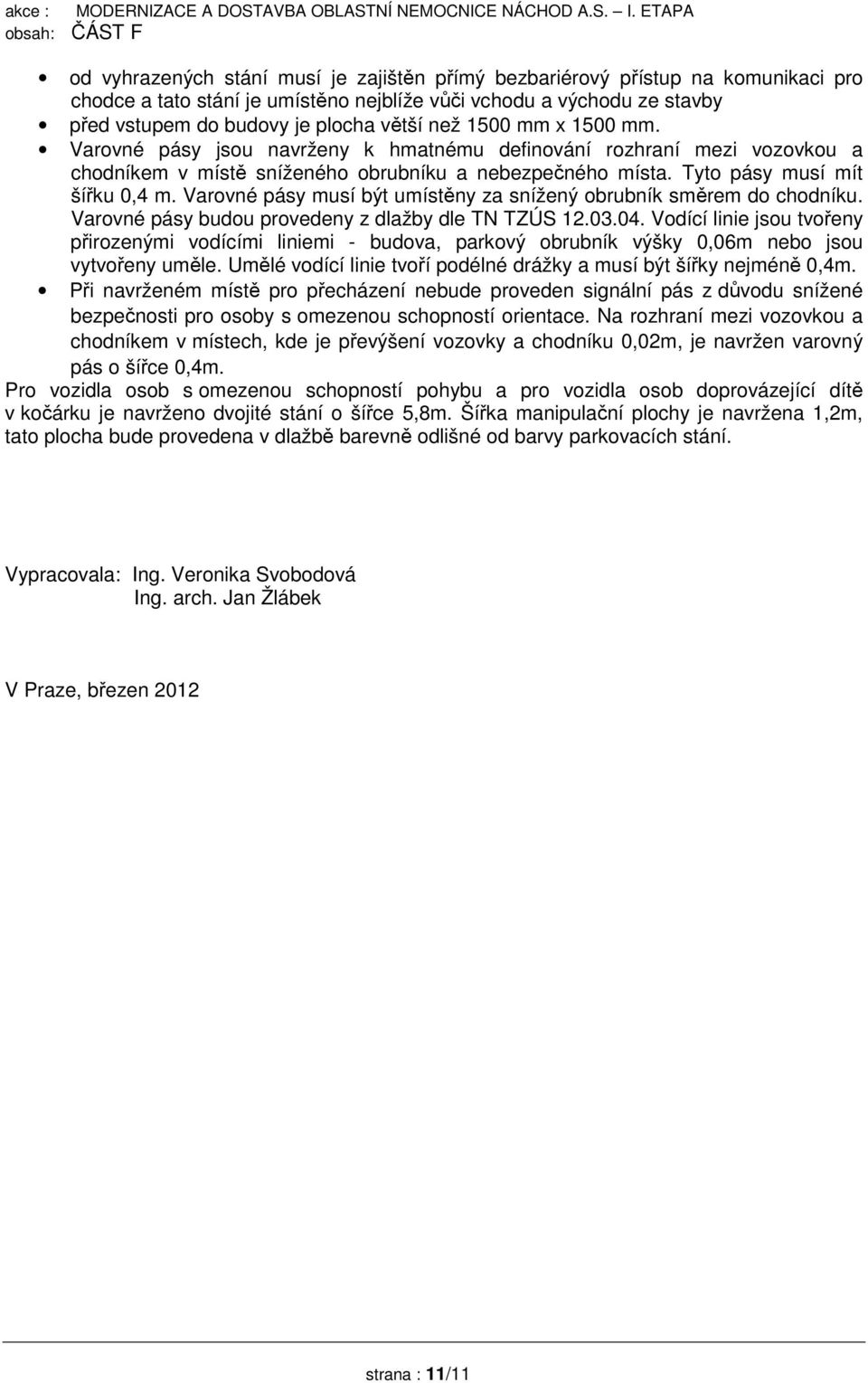

12 od vyhrazených stání musí je zajištěn přímý bezbariérový přístup na komunikaci pro chodce a tato stání je umístěno nejblíže vůči vchodu a východu ze stavby před vstupem do budovy je plocha větší než 1500 mm x 1500 mm. Varovné pásy jsou navrženy k hmatnému definování rozhraní mezi vozovkou a chodníkem v místě sníženého obrubníku a nebezpečného místa. Tyto pásy musí mít šířku 0,4 m. Varovné pásy musí být umístěny za snížený obrubník směrem do chodníku. Varovné pásy budou provedeny z dlažby dle TN TZÚS Vodící linie jsou tvořeny přirozenými vodícími liniemi - budova, parkový obrubník výšky 0,06m nebo jsou vytvořeny uměle. Umělé vodící linie tvoří podélné drážky a musí být šířky nejméně 0,4m. Při navrženém místě pro přecházení nebude proveden signální pás z důvodu snížené bezpečnosti pro osoby s omezenou schopností orientace. Na rozhraní mezi vozovkou a chodníkem v místech, kde je převýšení vozovky a chodníku 0,02m, je navržen varovný pás o šířce 0,4m. Pro vozidla osob s omezenou schopností pohybu a pro vozidla osob doprovázející dítě v kočárku je navrženo dvojité stání o šířce 5,8m. Šířka manipulační plochy je navržena 1,2m, tato plocha bude provedena v dlažbě barevně odlišné od barvy parkovacích stání. Vypracovala: Ing. Veronika Svobodová Ing. arch. Jan Žlábek V Praze, březen 2012 strana : 11/11
