1 HARDWARE základní pojmy Vypracoval František Hudek

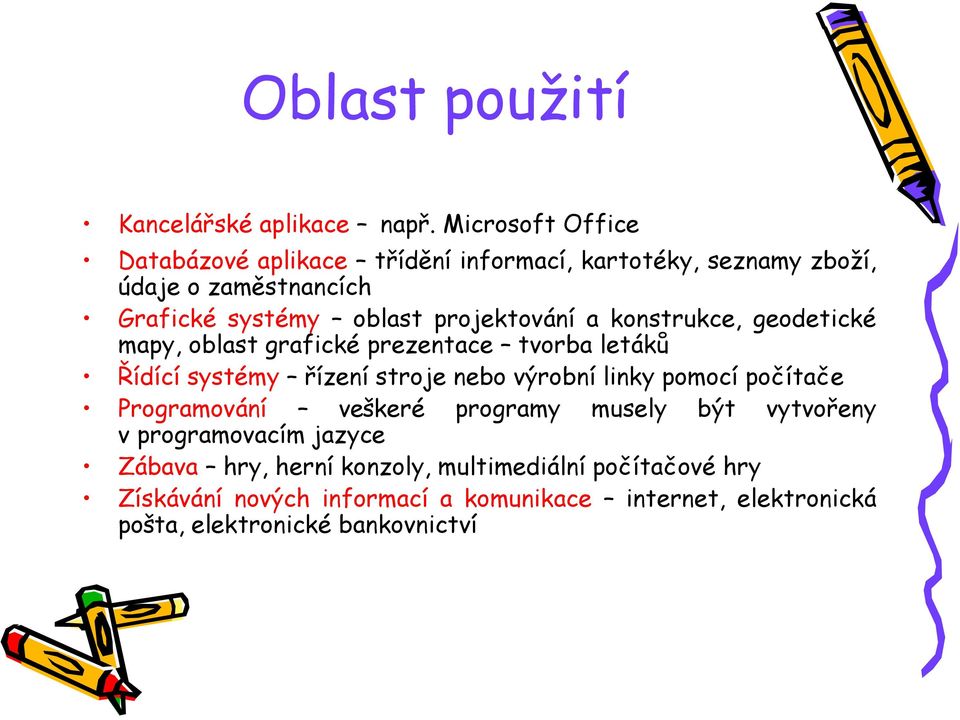

2 Oblast použití Kancelářské aplikace např. Microsoft Office Databázové aplikace třídění informací, kartotéky, seznamy zboží, údaje o zaměstnancích Grafické systémy oblast projektování a konstrukce, geodetické mapy, oblast grafické prezentace tvorba letáků Řídící systémy řízení stroje nebo výrobní linky pomocí počítače Programování veškeré programy musely být vytvořeny v programovacím jazyce Zábava hry, herní konzoly, multimediální počítačové hry Získávání nových informací a komunikace internet, elektronická pošta, elektronické bankovnictví

3 Základní pojmy na úvod Základní jednotky informace: 1 bit 1 nebo 0 logické ano/ne 1 byte (B) čteme bajt 8 bitů 1 kilobyte (kb) 1024 bytů 1 megabyte (MB) 1024 kilobytů 1 gigabyte (GB) 1024 megabytů 1 terabyte (TB) 1024 gigabytů Hardware fyzické (technické) vybavení počítače monitor, klávesnice, tiskárna, harddisk, procesor, disketa, myš, Software programové vybavení počítače (nehmotné vybavení) vše, co je zaznamenáno na paměťovém médiu (disku, disketě, CD)

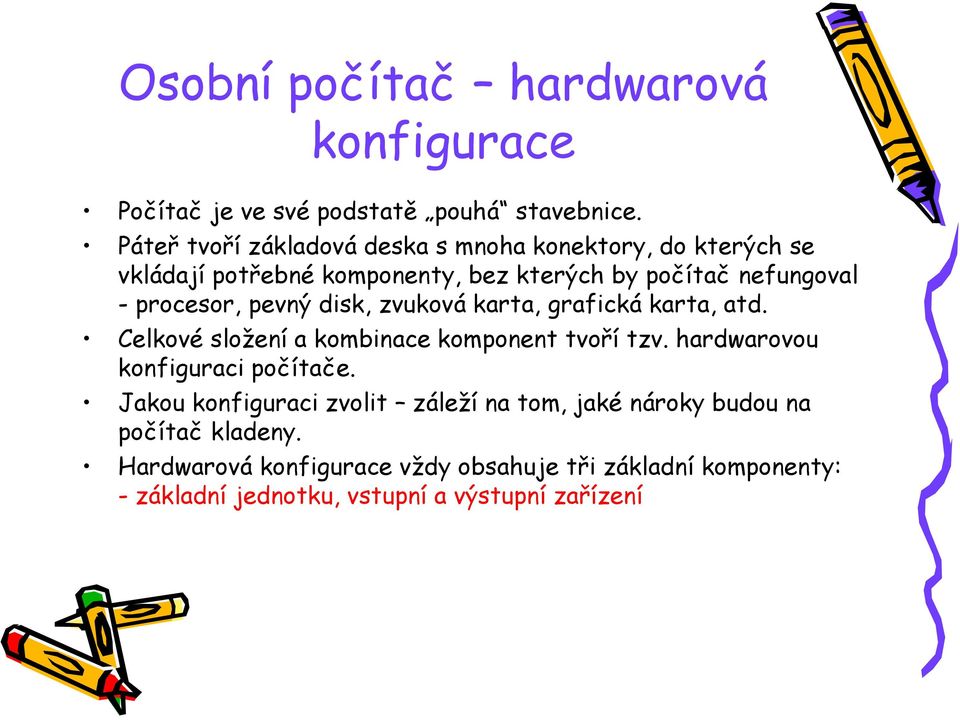

4 Osobní počítač hardwarová konfigurace Počítač je ve své podstatě pouhá stavebnice. Páteř tvoří základová deska s mnoha konektory, do kterých se vkládají potřebné komponenty, bez kterých by počítač nefungoval - procesor, pevný disk, zvuková karta, grafická karta, atd. Celkové složení a kombinace komponent tvoří tzv. hardwarovou konfiguraci počítače. Jakou konfiguraci zvolit záleží na tom, jaké nároky budou na počítač kladeny. Hardwarová konfigurace vždy obsahuje tři základní komponenty: - základní jednotku, vstupní a výstupní zařízení

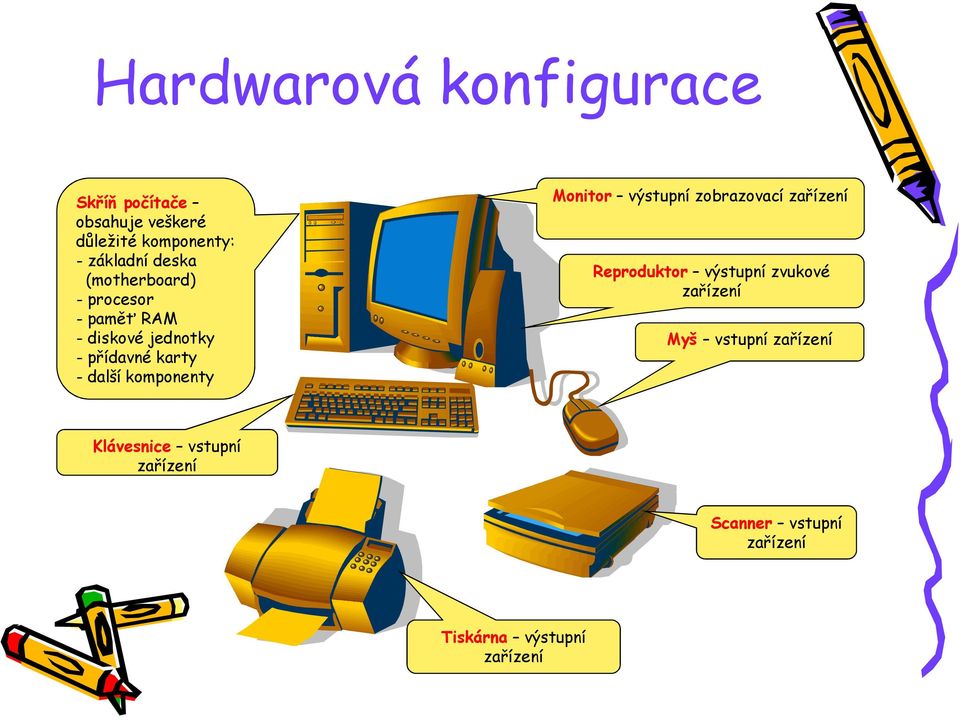

5 Hardwarová konfigurace Skříň počítače obsahuje veškeré důležité komponenty: - základní deska (motherboard) - procesor - paměť RAM - diskové jednotky - přídavné karty - další komponenty Monitor výstupní zobrazovací zařízení Reproduktor výstupní zvukové zařízení Myš vstupní zařízení Klávesnice vstupní zařízení Scanner vstupní zařízení Tiskárna výstupní zařízení

6 Hardware Technické vybavení počítače Vstupní zařízení (INPUT - I) Základní jednotka Výstupní zařízení (OUTPUT- O) klávesnice myš, joystick disketová jednotka scanner, optický disk Procesor Operační paměť - RAM monitor, tiskárna, reproduktory disketová jednotka plotter a dal.

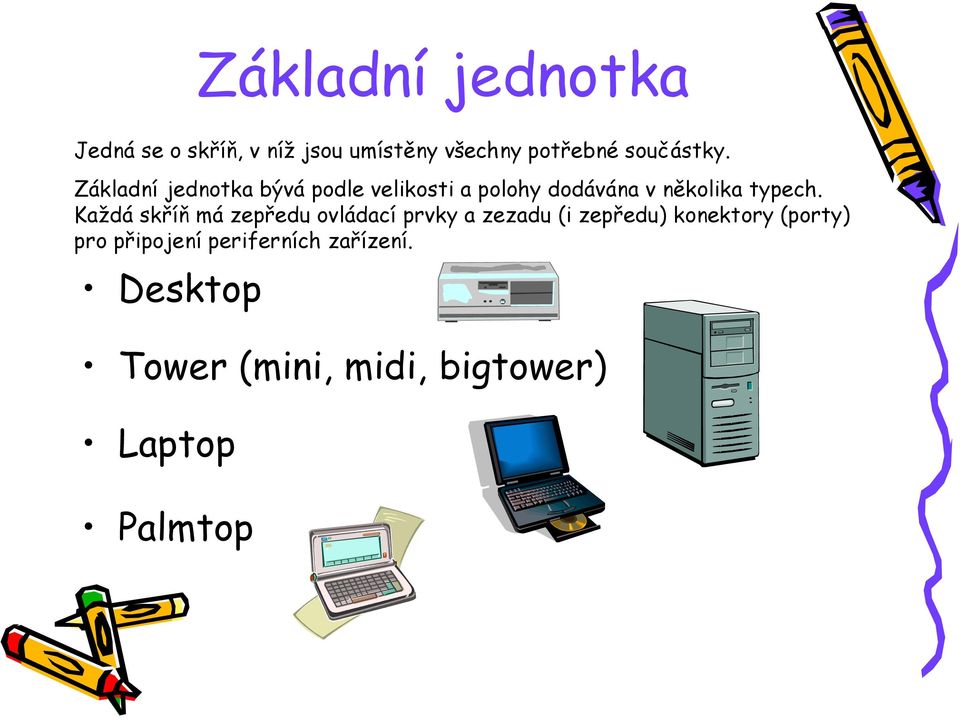

7 Základní jednotka Jedná se o skříň, v níž jsou umístěny všechny potřebné součástky. Základní jednotka bývá podle velikosti a polohy dodávána v několika typech. Každá skříň má zepředu ovládací prvky a zezadu (i zepředu) konektory (porty) pro připojení periferních zařízení. Desktop Tower (mini, midi, bigtower) Laptop Palmtop

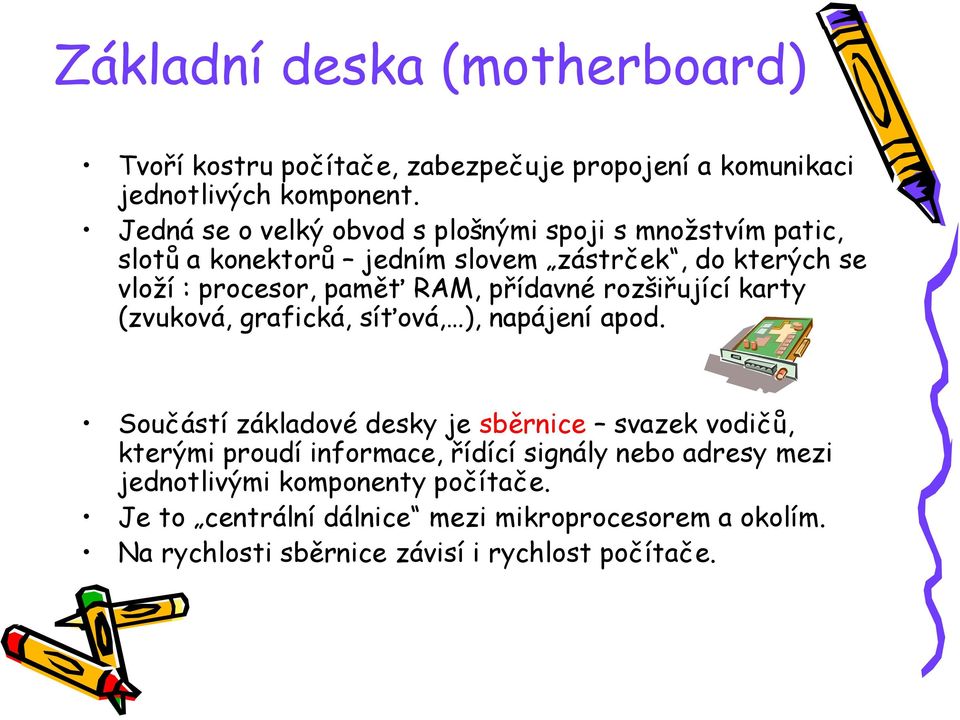

8 Základní deska (motherboard) Tvoří kostru počítače, zabezpečuje propojení a komunikaci jednotlivých komponent. Jedná se o velký obvod s plošnými spoji s množstvím patic, slotů a konektorů jedním slovem zástrček, do kterých se vloží : procesor, paměť RAM, přídavné rozšiřující karty (zvuková, grafická, síťová, ), napájení apod. Součástí základové desky je sběrnice svazek vodičů, kterými proudí informace, řídící signály nebo adresy mezi jednotlivými komponenty počítače. Je to centrální dálnice mezi mikroprocesorem a okolím. Na rychlosti sběrnice závisí i rychlost počítače.

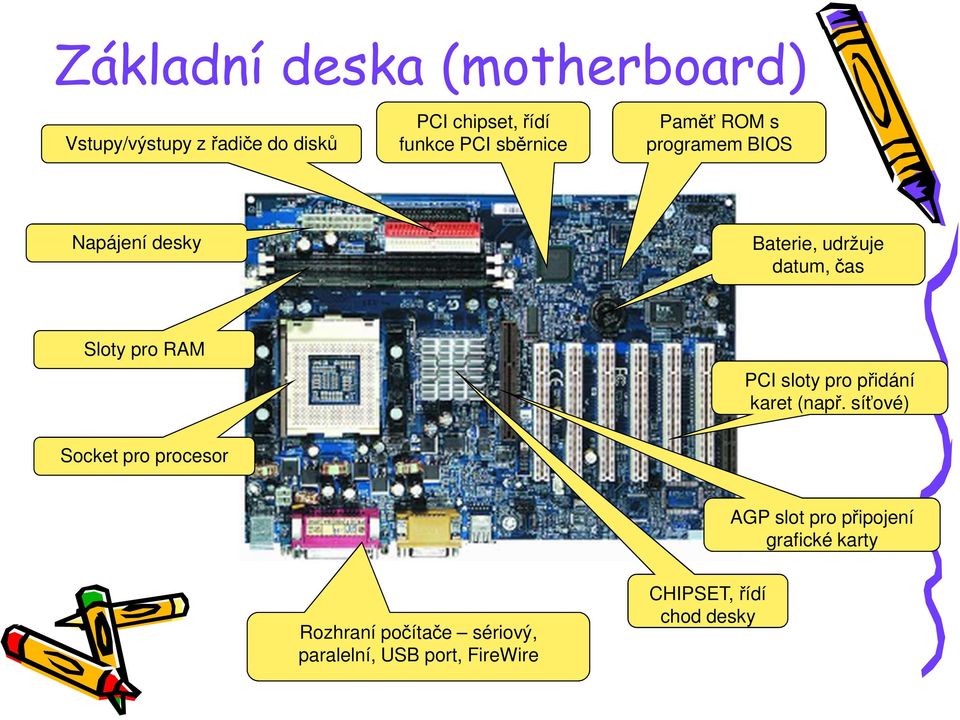

9 Základní deska (motherboard) Vstupy/výstupy z řadiče do disků PCI chipset, řídí funkce PCI sběrnice Paměť ROM s programem BIOS Napájení desky Baterie, udržuje datum, čas Sloty pro RAM PCI sloty pro přidání karet (např. síťové) Socket pro procesor AGP slot pro připojení grafické karty Rozhraní počítače sériový, paralelní, USB port, FireWire CHIPSET, řídí chod desky

10 Sběrnice Procesor Operační CMOS EPROM paměť paměť paměť Sběrnice Adaptér Grafická Řadič disků COM 1 LPT 1 Zvuková USB klávesnice karta a disket COM 2 LPT 2 karta port Klávesnice Monitor Disk, CD ROM Myš Tiskárny Repro. další FDD 3,5 /mikrof. hardware

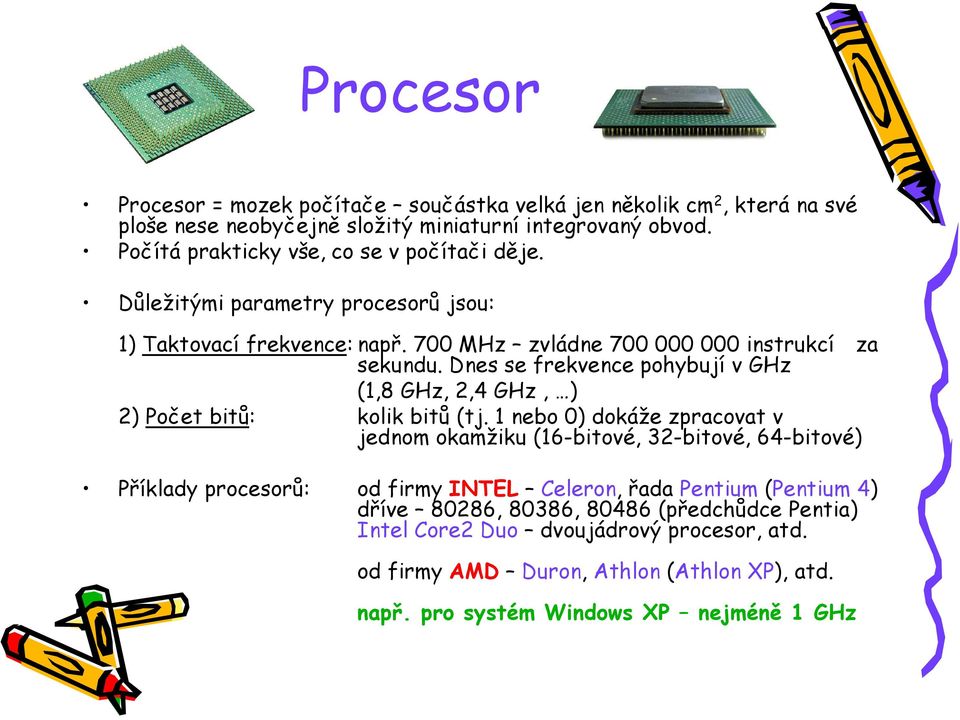

11 Procesor Procesor = mozek počítače součástka velká jen několik cm 2, která na své ploše nese neobyčejně složitý miniaturní integrovaný obvod. Počítá prakticky vše, co se v počítači děje. Důležitými parametry procesorů jsou: 1) Taktovací frekvence:např. 700 MHz zvládne instrukcí za sekundu. Dnes se frekvence pohybují v GHz (1,8 GHz, 2,4 GHz, ) 2) Počet bitů: kolik bitů (tj. 1 nebo 0) dokáže zpracovat v jednom okamžiku (16-bitové, 32-bitové, 64-bitové) Příklady procesorů: od firmy INTEL Celeron, řada Pentium (Pentium 4) dříve 80286, 80386, (předchůdce Pentia) Intel Core2 Duo dvoujádrový procesor, atd. od firmy AMD Duron, Athlon (Athlon XP), atd. např. pro systém Windows XP nejméně 1 GHz

12 Paměť RAM - operační paměť, která slouží k načtení informací, které počítač často potřebuje, - do operační paměti se ukládají právě zpracovávaná data, značná část operačního systému (Windows) a jiné informace, - operační paměť se po vypnutí počítače vymaže, - kapacity RAM: 256, 512 MB, 1024MB = 1GB, 2GB, ROM - do této paměti nelze zapisovat, slouží pouze ke čtení (program BIOS obstarává vnitřní testy a nastavení při startu PC).

13 Diskové jednotky Pevný disk (harddisk) Disketová jednotka Jednotka CD, DVD Další flashdisky, SD karty, externí pevné disky

14 Pevný disk (harddisk) - HDD Je zařízení, na kterém jsou uložena všechna data a programy s nimiž počítač pracuje. Jedná se o hermeticky uzavřenou krabičku, ve které jsou nad sebou poskládány kovové disky, na jejichž povrchu je nanesena magnetická vrstva, která umožňuje záznam informace. Kapacita pevného disku 80, 100, 350 GB, 1 TB,

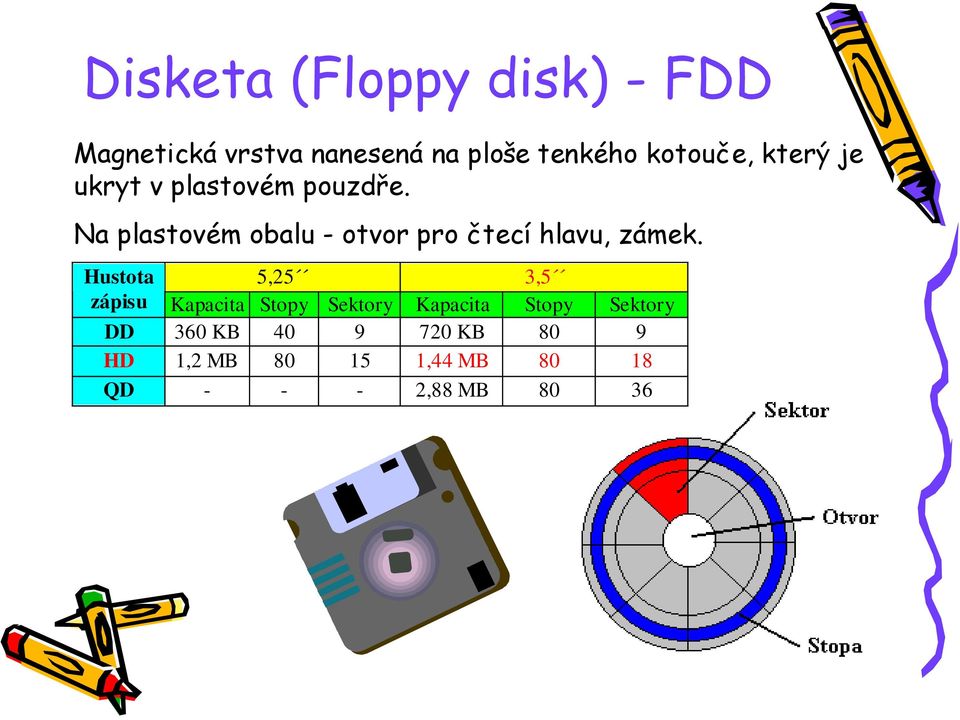

15 Disketa (Floppy disk) - FDD Magnetická vrstva nanesená na ploše tenkého kotouče, který je ukryt v plastovém pouzdře. Na plastovém obalu - otvor pro čtecí hlavu, zámek. Hustota 5,25 3,5 zápisu Kapacita Stopy Sektory Kapacita Stopy Sektory DD 360 KB KB 80 9 HD 1,2 MB ,44 MB QD ,88 MB 80 36

16 CD Compact Disk CD-R - Compact Disk Read nelze přepsat již jednou zapsané datová kapacita 650, 700 MB hudební kapacita 74, 80 minut CD-RW - Compact Disk ReWritable (650 MB/74 min.) lze přepsat již zapsané CD DVD - Digital Versatile Disk (Digital Video Disk) obdoba CD, ale nabízí podstatně vyšší hustotu zápisu a vyšší kapacitu (4,7 GB 133 minut filmu; 8,5 GB; 9,4 GB; 17 GB) Na DVD disk lze umístit grafická menu v podobě tlačítek. Menu je poté ovládáno z klasického dálkového ovladače DVD. Mechaniky: CD-ROM, CD-RW, DVD-ROM, DVD-RAM Různé rychlosti mechanik např. 52x/24x/52x u CD-RW mechaniky (52x zápis na CD-R/24x zápis na CD-RW/52x čtení CD-ROM)

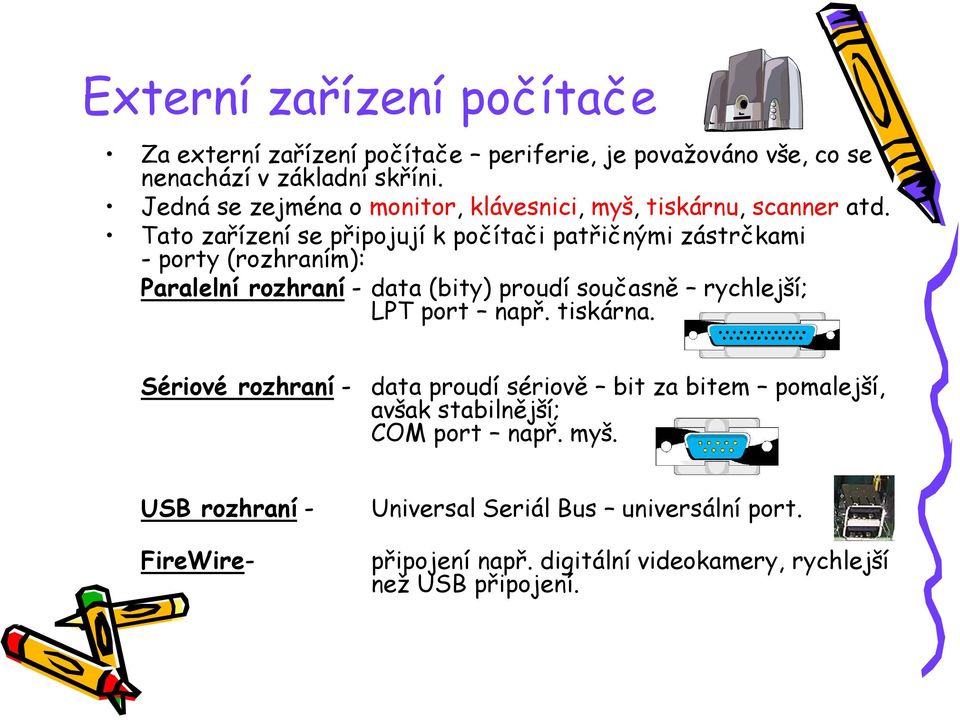

17 Externí zařízení počítače Za externí zařízení počítače periferie, je považováno vše, co se nenachází v základní skříni. Jedná se zejména o monitor, klávesnici, myš, tiskárnu, scanner atd. Tato zařízení se připojují k počítači patřičnými zástrčkami - porty (rozhraním): Paralelní rozhraní - data (bity) proudí současně rychlejší; LPT port např. tiskárna. Sériové rozhraní - data proudí sériově bit za bitem pomalejší, avšak stabilnější; COM port např. myš. USB rozhraní - FireWire- Universal Seriál Bus universální port. připojení např. digitální videokamery, rychlejší než USB připojení.

18 Monitor Výstupní zobrazovací zařízení, které je možné hodnotit podle různých kategorií: Velikost úhlopříčky 15, 17, 21 - velikosti v palcích Obnovovací frekvence kolik obrazovek monitor zobrazí za jednu sekundu. Vyhovující hodnota, která nekazí oči je 85 Hz. Rozlišení - počet bodů na šířku x počet bodů na výšku 800x600, 1024x768, 1440x900, atd. Poznámka: Monitory CRT vyzařují nejvíce škodlivého záření za sebe monitor umístíme ke zdi. LCD monitory nevyzařují. Výše uvedené parametry musí podporovat i grafická karta (VGA, SVGA, XVGA, )

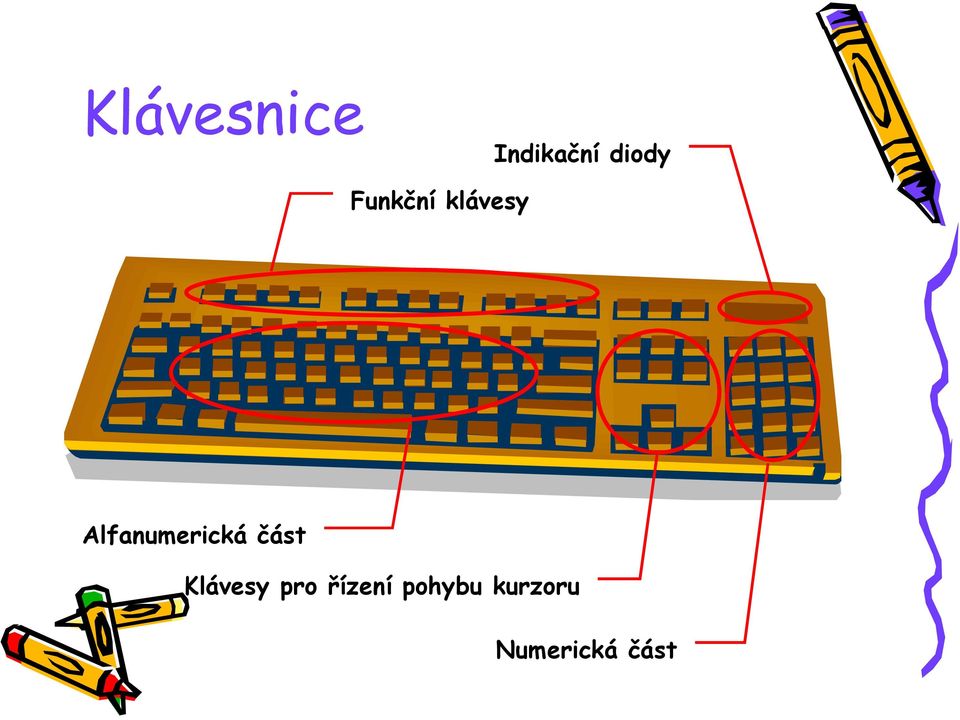

19 Klávesnice Indikační diody Funkční klávesy Alfanumerická část Klávesy pro řízení pohybu kurzoru Numerická část

20 Význam některých kláves Klávesa ENTER Šipky INSERT DELETE BACKSPACE HOME END PAGE UP PAGE DOWN Význam klávesy Odešle zadaná data do počítače, potvrdí operaci, spustí program, přejde na další odstavec při psaní textu. Přesunou kurzor v daném směru, pohyb po položkách v nabídkách. Přepíná mezi režimem vkládání a přepisování textu Smaže znak vpravo od kurzoru, mazání souborů nabídka přesunu do Koše. Smaže znak vlevo od kurzoru. Nastaví kurzor na začátek řádku. Nastaví kurzor na konec řádku. Přesun o jednu obrazovku nahoru. Přesun o jednu obrazovku dolu.

21 Klávesa ESC SHIFT ALT TAB CAPSLOCK NUMLOCK Význam klávesy Zruší právě prováděnou akci, přechod o nabídku zpět. Umožňuje psaní velkých písmen, používá se v kombinaci s další klávesou. Používá se v kombinaci s jinou klávesou (Alt + ESC přepínání oken) V text. editorech přesun kurzoru na místo nastaveného tabulátoru Trvale aktivuje velká písmena (nemusíme držet Shift) indikace zapnutí. Aktivuje a deaktivuje numerickou klávesnici indikace zapnutí. PRINTSCREEN Kopie obrazovky do paměti (schránky) obdoba CTRL + C, obrázek můžeme vložit např. do textu klávesami CTRL + V ALT + PRINTSCREEN kopie obrázku pouze otevřeného okna F1 F12 Tzv. funkční klávesy např. F5 spuštění prezentace v MS PowerPoint PAUSE Podle typu operačního systému a softwaru pozastavení činnosti PC

22 Některé klávesové zkratky na úvod Zkratka CTRL + C CTRL + X CTRL + V CTRL + Z ALT + ESC ALT + TAB ALTGR + V CTRL + O CTRL + S CTRL + ALT + DEL Význam klávesové zkratky Uložení dat (objektu) do schránky. Vyjmutí dat (objektu) do schránky z původního místa se smaže. Vložení dat ze schránky na místo, které si zvolíme. Vrátí provedenou akci zpět. Přepínání spuštěných programů (oken) držím ALT, tisknu ESC. Přepínání spuštěných programů (oken) s možností výběru (držím ALT, tisknu TAB). Nabídka pro otevření dříve uloženého dokumentu. Uložení dokumentu. Tzv. teplý restart PC, možnost spuštění Správce úloh.

23 Myš Rychlý ovládač počítače - ve Windows. Pohyb myši je přenášen pomocí speciálních snímačů na pohyb kurzoru na monitoru. Levé tlačítko - Pravé tlačítko - Poznámka: Joystick: Track Ball: Tablet: Další herní ovladače vyvolání akce (jednoduché a dvojité kliknutí) vyvolání nabídky pro vybraný objekt, tj. jeho vlastnosti, úpravy apod. pákový ovladač - hry obrácená myš - notebook speciální podložka aktivní na tlak dotyk - notebook kreslení

24 Tiskárny Parametry: kvalita tisku - rychlost - paměť- počet bodů na délku palce, tj. asi 2,54 cm (DPI Dots Per Inches) počet znaků (stran)/1 minutu 1-8 MB, apod. Typy: 1. Mechanické - jehličková (180 DPI) 2. Nemechanické - inkoustová (600 DPI i více) - laserová (600 DPI a více)

25 Scanner Umožňuje snímat z předlohy obrazy a texty do počítače. Obsahuje-li předloha text, lze ho prostřednictvím speciálních programů přečíst a přeložit do podoby znaků (pro potřeby textových editorů např. Wordu) Modem (modulátor/demodulátor) Slouží pro komunikaci mezi počítači prostřednictvím telefonní linky. Převádí informace z PC do takové podoby, aby byly schopné cestovat po telefonním vedení a na druhé straně je dokáže opět demodulovat do srozumitelných dat. Dnes již zastaralé zařízení. Modem externí, interní
