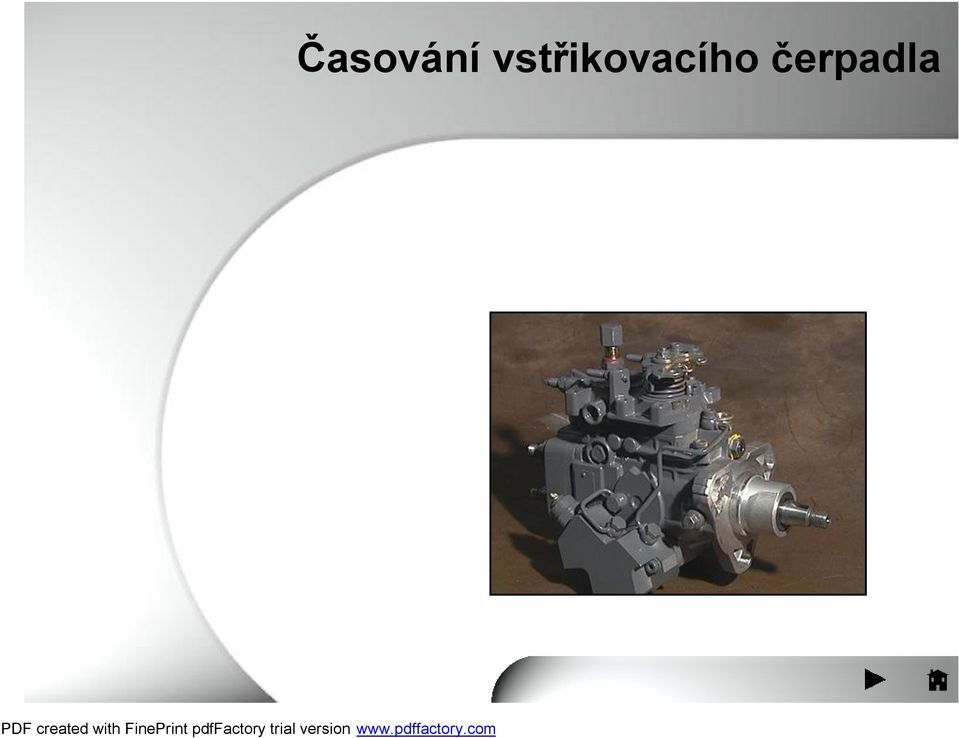

1 Časování vstřikovacího čerpadla pg. 1/13

2 Technické parametry Vstřikovací čerpadlo Type Model VE 4/12 F 1250 L 1023 VE 4/12 F 1250 L 1018 VE 4/12 F 1250 L 1024 VE 4/12 F 1250 L 1013 Směr otáčení (pohled od ventilátoru) JX1070U JX1080U JX1090U Bosch rotační Ve směru hodinových ručiček JX1100U Vstřikovače Typ Bosch Typ vstřikovačů Čísla trysek Průměr otvorů trysek (mm) Otevírací tlak (bar) DLLA 145 P DSLA 145 P Pořadí vstřikování Časování čerpadla na motoru S 1. válcem v HÚ a plunžrem ve zdvihu za DÚ (mm) pg. 2/13

3 Časování vstřikovacího čerpadla Demontujte startér a použijte přípravky a Otáčejte setrvačníkem tak dlouho, dokud kolík - přípravek nezaskočí do drážky v setrvačníku (HÚ). pg. 3/13

4 Časování vstřikovacího čerpadla Demontujte dopravní čerpadlo a zkontrolujte pozici dvou rysek v otvoru pohonu na vačkovém hřídeli. Pokud je neuvidíte, otočte motorem o 360. pg. 4/13

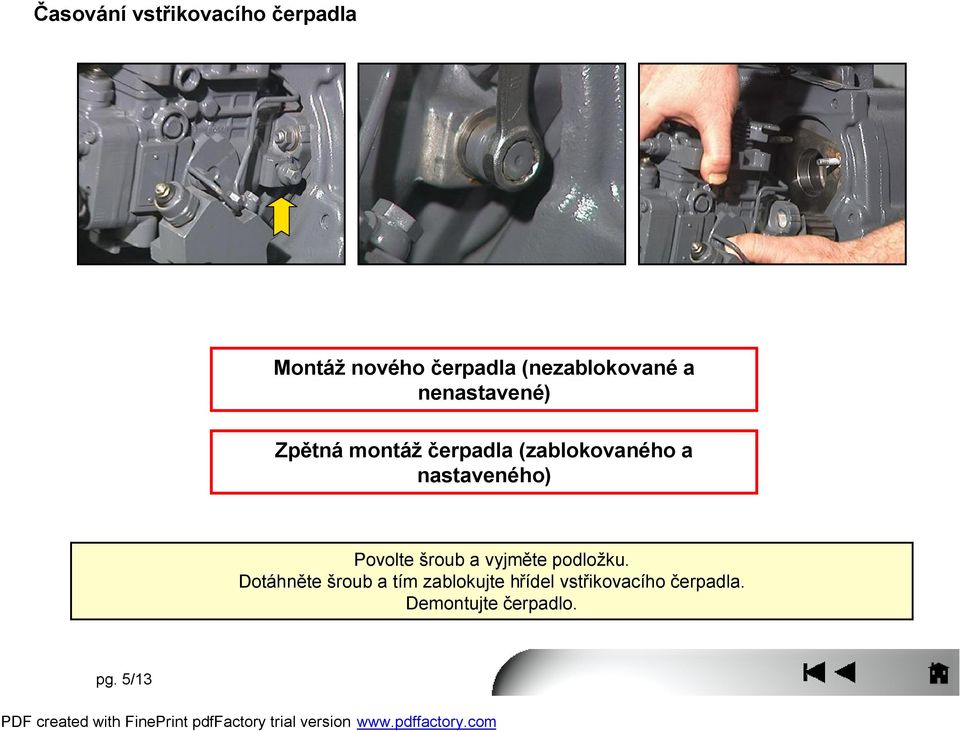

5 Časování vstřikovacího čerpadla Montáž nového čerpadla (nezablokované a nenastavené) Zpětná montáž čerpadla (zablokovaného a nastaveného) Povolte šroub a vyjměte podložku. Dotáhněte šroub a tím zablokujte hřídel vstřikovacího čerpadla. Demontujte čerpadlo. pg. 5/13

6 Časování vstřikovacího čerpadla - Nastavení čerpadla Zkontrolujte, že drážka na hřídeli čerpadla směruje na 1. vývod ke vstřikovači. Vložte přípravek a hodinky a nastavte předpětí přibližně 2.5 mm. Stiskněte hnací hřídel do svěráku. pg. 6/13

7 Časování vstřikovacího čerpadla - Nastavení čerpadla Otáčejte čerpadlem až najdete DÚ a nastavte nulu. Pak pootočte vstřikovacím čerpadlem ve směru hodinových ručiček tak, aby jste na hodinkách nastavili : 1.35 mm (atmosférické) or 1 mm (přeplňované). Utáhněte šroub a tím zablokujte hnací hřídel vstřikovacího čerpadla. pg. 7/13

8 Časování vstřikovacího čerpadla - Nastavení čerpadla Lehce dotáhněte šroub hnacího kola vstřikovacího čerpadla. Nasaďte vstřikovací čerpadlo a lehce s ním pootočte tak aby hnací kolo zapadlo do drážek. Opatrně sejměte čerpadlo, znovu jej dejte do svěráku a utáhněte šroub na 95 Nm. pg. 8/13

9 Časování vstřikovacího čerpadla - Zpětná montáž čerpadla Lehce dotáhněte šroub hnacího kola vstřikovacího čerpadla. Nasaďte vstřikovací čerpadlo a lehce s ním pootočte tak aby hnací kolo zapadlo do drážek. Opatrně sejměte čerpadlo, znovu jej dejte do svěráku a utáhněte šroub na 95 Nm. pg. 9/13

10 Časování vstřikovacího čerpadla - Zpětná montáž čerpadla Namontujte čerpadlo na motor, uvolněte blokovací šroub a vložte podložku, dotáhněte. pg. 10/13

11 Časování vstřikovacího čerpadla - Zpětná montáž čerpadla Namontujte přípravek a hodinky , nastavte předpětí přibližně 2.5 mm. Vyjměte fixační čep ze setrvačníku a otočte motorem proti směru otáčení (pohled od ventilátoru) tak, aby se pístek čerpadla dostal do DÚ (rafička hodinek se zastaví). Nastavte nulu. pg. 11/13

12 Časování vstřikovacího čerpadla - Zpětná montáž čerpadla Otáčejte motorem ve směru hodinových ručiček (pohled od ventilátoru) až se podaří zasunout blokační čep do setrvačníku a zkontrolujte na hodinkách hodnotu 1.35 mm (atmosférické) nebo 1 mm (přeplňované). Jinak... pg. 12/13

13 Časování vstřikovacího čerpadla - Zpětná montáž čerpadla... pootočte čerpadlem proti směru je-li zdvih menší nebo ve směru je-li zdvih větší. Nastavte požadovanou hodnotu. Dotáhněte tři matky, které drží pozici vstřikovacího čerpadla. Namontujte veškeré příslušenství. pg. 13/13
