NÁVOD. DÁVKOVACÍ ČERPADLO řady GM NA INSTALACI, POUŽITÍ A ÚDRŽBU

Transkript

1 Purity Control spol. s r.o., Přemyslovců 30, , tel.,fax: , E - mail: purity@iol.cz NÁVOD NA INSTALACI, POUŽITÍ A ÚDRŽBU DÁVKOVACÍ ČERPADLO řady GM Tento návod je určen pro osoby, které budou odpovídat za instalaci, provoz a údržbu. Platí od: 01/2001

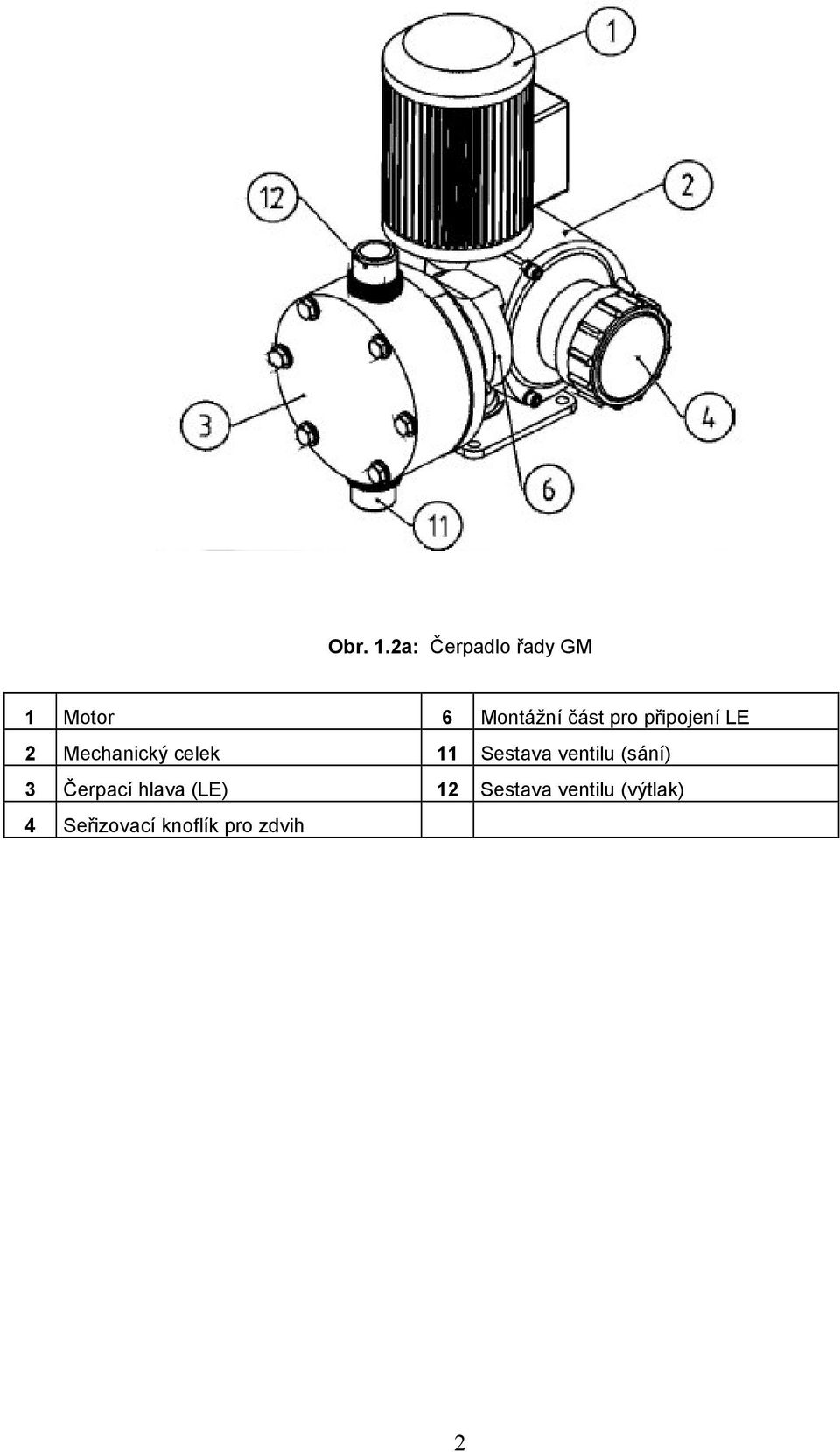

2 Obr. 1.2a: Čerpadlo řady GM 1 Motor 6 Montážní část pro připojení LE 2 Mechanický celek 11 Sestava ventilu (sání) 3 Čerpací hlava (LE) 12 Sestava ventilu (výtlak) 4 Seřizovací knoflík pro zdvih 2

3 I Vybalení a uskladnění I. POPIS Při příjmu pečlivě zkontrolujte obsah balení, jestli zařízení není poškozeno. Opatrně vybalte zařízení tak, aby nedošlo k poškození příslušenství, které může být uloženo uvnitř balíku. Zkontrolujte obsah a porovnejte s dodacím listem. Uskladnění na kratší dobu než šest měsíců Uložte zařízení v jeho původním obalu a chraňte před nepříznivými povětrnostními vlivy. Uskladnění na delší dobu než šest měsíců Uložte čerpadlo v jeho původním obalu. Dále ho zabalte do plastové tepelné izolační fólie a se sáčky na odvádění vlhkosti. Množství sáčků na odvádění vlhkosti záleží na době uskladnění a velikosti balení. Sklad musí být chráněn proti nepříznivým povětrnostním podmínkám. I Popis Čerpadlo řady GM je kompaktní elektromechanické dávkovací čerpadlo s možností regulace výkonu v provozu nebo při zastavení. Základní částí čerpadla je kompaktní skelet obsahující mechaniku čerpadla. Tento skelet je naplněn olejovou lázní, která vystačí po celou dobu jeho životnosti. Na vrcholu skeletu je osazeno zařízení pohonu s motorem. Zabránění průsaků je zajištěno pomocí měchových manžet. Základní části čerpadla jsou: Zařízení pohonu s motorem [1]. Mechanický celek [2]. Čerpací hlava [3]. Nastavení velikosti dávky se provádí buď manuálně (knoflíkem na seřizování zdvihu [4] nebo automaticky (např. servomotorem). Další části čerpadla jsou zobrazeny na obr. 1.2a. 3

4 I Pracovní princip čerpadla 1 Šnek 7 Membrána 2 Tangenciální kolo 10 Zdvih = dvakrát vzdálenost mezi (A) a (B) 3 Excentr 11 Poloha neutrálního bodu dozadu 4 Spojovací tyč 12 Poloha neutrálního bodu dopředu 6 Křížová hlava Mechanický celek Mechanický celek funguje na principu variabilní výstřednosti. Otáčivý pohyb motoru je přenášen šnekem [1] na tangenciální převod [2], který navazuje na excentrický systém [3]. Spojovací tyč [4] připojená k tomuto excentrickému systému převádí otáčivý pohyb na vratný lineární pohyb s proměnlivým zdvihem. Zdvih závisí na výstřednosti mezi osou otáčení tangenciálního kola [A] a osou spojovací tyče [B]. Zdvih je seřizován pohybem křížové hlavy [6] pomocí seřizovacího šroubu zdvihu. Pohyb křížové hlavy způsobuje pohyb vnější excentrické části, která upravuje polohu 4

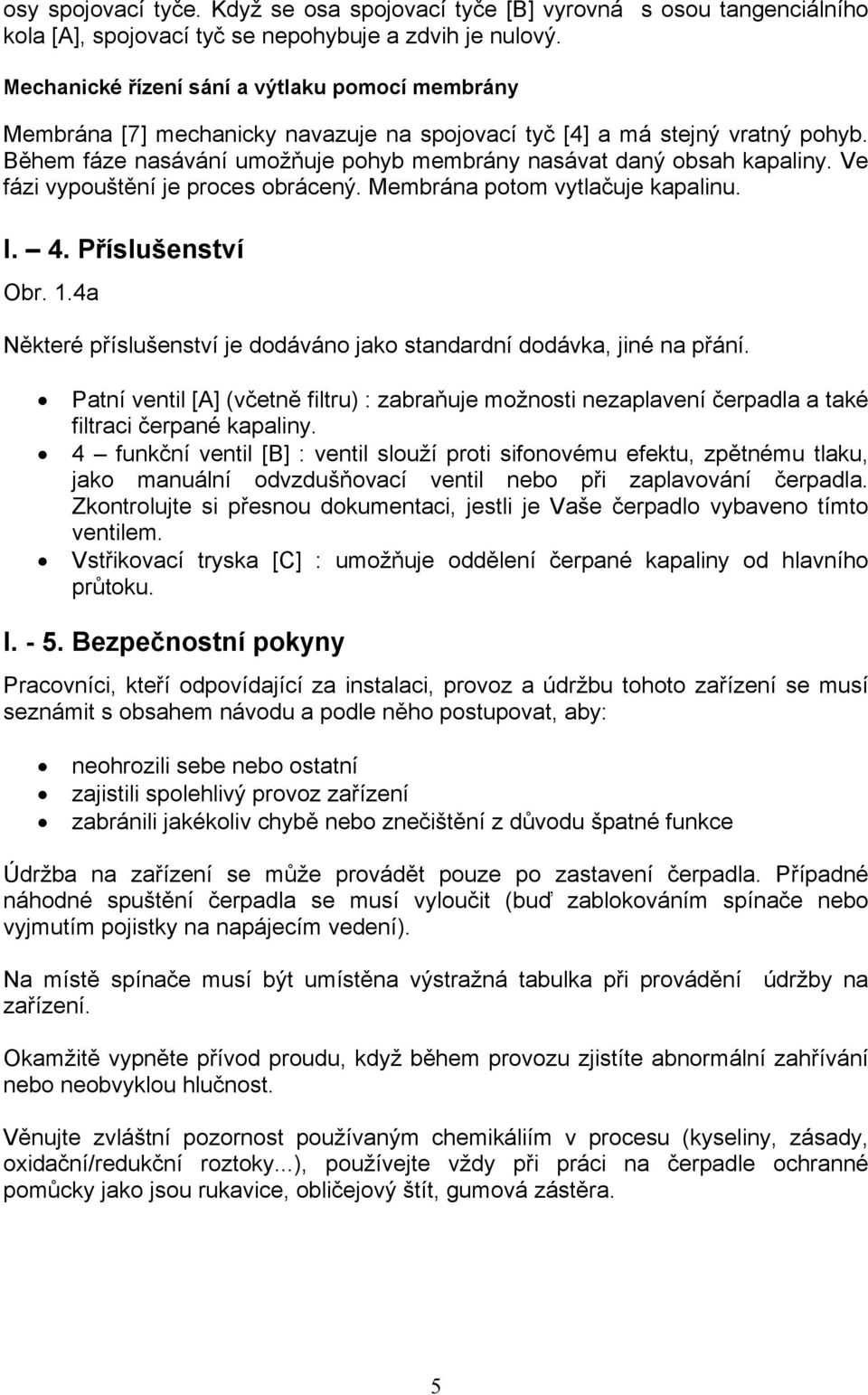

5 osy spojovací tyče. Když se osa spojovací tyče [B] vyrovná s osou tangenciálního kola [A], spojovací tyč se nepohybuje a zdvih je nulový. Mechanické řízení sání a výtlaku pomocí membrány Membrána [7] mechanicky navazuje na spojovací tyč [4] a má stejný vratný pohyb. Během fáze nasávání umožňuje pohyb membrány nasávat daný obsah kapaliny. Ve fázi vypouštění je proces obrácený. Membrána potom vytlačuje kapalinu. I. 4. Příslušenství Obr. 1.4a Některé příslušenství je dodáváno jako standardní dodávka, jiné na přání. Patní ventil [A] (včetně filtru) : zabraňuje možnosti nezaplavení čerpadla a také filtraci čerpané kapaliny. 4 funkční ventil [B] : ventil slouží proti sifonovému efektu, zpětnému tlaku, jako manuální odvzdušňovací ventil nebo při zaplavování čerpadla. Zkontrolujte si přesnou dokumentaci, jestli je Vaše čerpadlo vybaveno tímto ventilem. Vstřikovací tryska [C] : umožňuje oddělení čerpané kapaliny od hlavního průtoku. I Bezpečnostní pokyny Pracovníci, kteří odpovídající za instalaci, provoz a údržbu tohoto zařízení se musí seznámit s obsahem návodu a podle něho postupovat, aby: neohrozili sebe nebo ostatní zajistili spolehlivý provoz zařízení zabránili jakékoliv chybě nebo znečištění z důvodu špatné funkce Údržba na zařízení se může provádět pouze po zastavení čerpadla. Případné náhodné spuštění čerpadla se musí vyloučit (buď zablokováním spínače nebo vyjmutím pojistky na napájecím vedení). Na místě spínače musí být umístěna výstražná tabulka při provádění údržby na zařízení. Okamžitě vypněte přívod proudu, když během provozu zjistíte abnormální zahřívání nebo neobvyklou hlučnost. Věnujte zvláštní pozornost používaným chemikáliím v procesu (kyseliny, zásady, oxidační/redukční roztoky...), používejte vždy při práci na čerpadle ochranné pomůcky jako jsou rukavice, obličejový štít, gumová zástěra. 5

6 Obr.1.4a A Patní ventil 6 Sedlo těla ventilu C Vstřikovací tryska 14 Pouzdro ventilu 2 Pouzdro ventilu 15 Sedlo ventilu 4 Kulička 16 Filtr 5 Sedlo kuličky 35 Souprava pro vstřikovací ventil 6

7 II. INSTALACE II Hydraulická instalace - připojení sání a výtlaku Sací potrubí (hadičky) musí mít vždy stoupající tendenci, nesmí vytvářet smyčky, které by mohly být příčinou vzduchových kapes. Trubky (hadičky) nesmí být napnuty. Před montáží odstraňte otřepy na koncích a vyčistěte trubky (hadičky). V případě trvale zaplaveného sání je nutný uzavírací ventil na sání. Jestliže čerpadlo není trvale zaplaveno (pracuje trvale v samonasávacím režimu), namontujte na sání patní(sací) ventil. Při dávkování viskózních kapalin se poraďte s naší firmou. Zkontrolujte, jestli průměr a délka sacího a výtlačného potrubí (hadiček) vyhovují maximálnímu výkonu čerpadla. Nainstalujte čerpadlo co nejblíže k nasávací nádrži. Instalujte pojistný ventil na výtlačné potrubí jako ochranu čerpadla proti vysokému tlaku. Zkontrolujte, jestli je nutné nainstalovat tlumič pulsace podle průměru trubek. Doporučujeme nainstalovat zaplavovací ventil ve výtlačném potrubí, aby spouštění a údržba čerpadla byly snadnější. Zaplavovací ventil nemá žádný účel, pokud je vaše čerpadlo vybaveno 4-funkčním ventilem. Schémata typických instalací jsou na obr. 2.1a 7

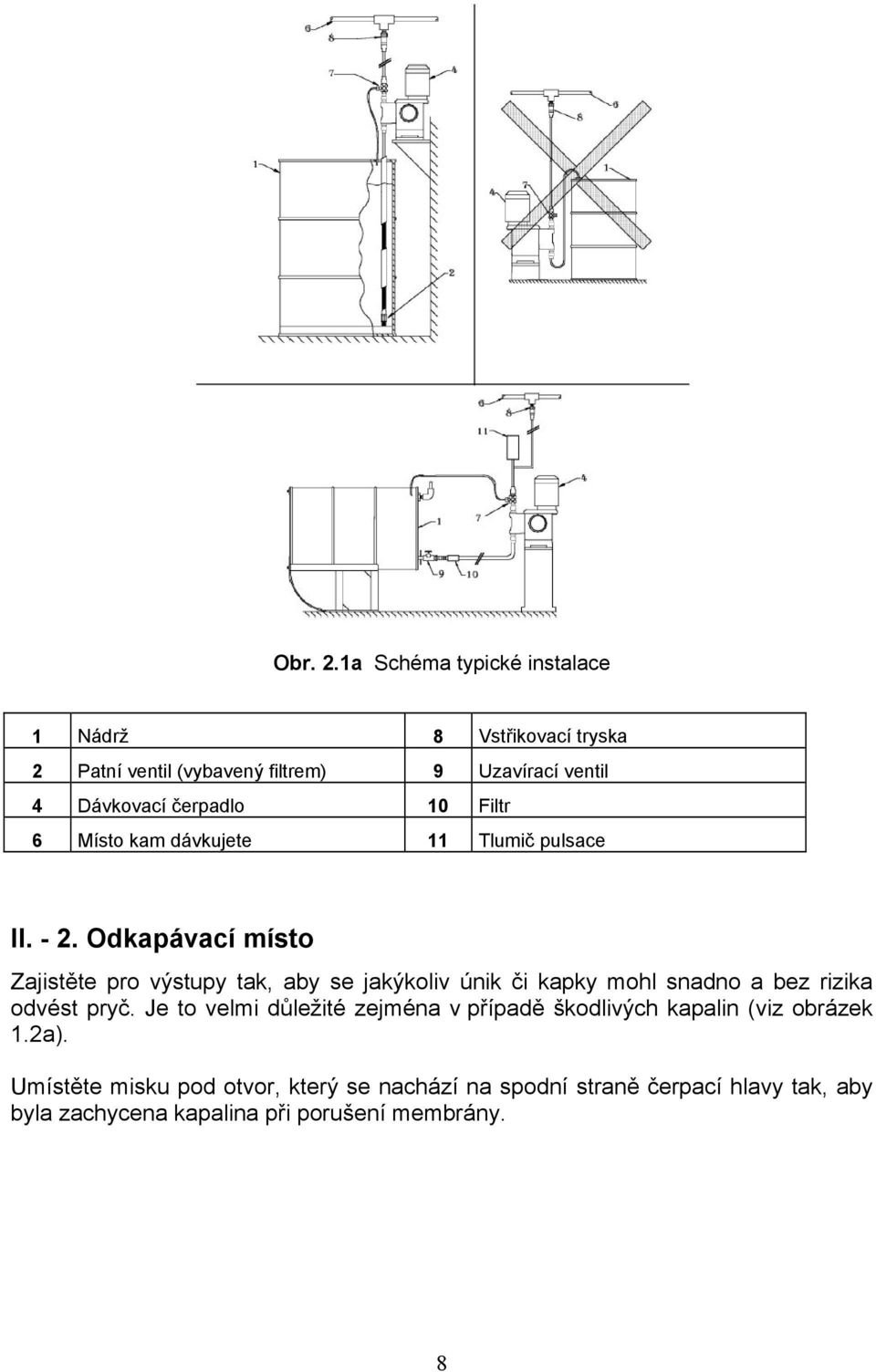

8 Obr. 2.1a Schéma typické instalace 1 Nádrž 8 Vstřikovací tryska 2 Patní ventil (vybavený filtrem) 9 Uzavírací ventil 4 Dávkovací čerpadlo 10 Filtr 6 Místo kam dávkujete 11 Tlumič pulsace II Odkapávací místo Zajistěte pro výstupy tak, aby se jakýkoliv únik či kapky mohl snadno a bez rizika odvést pryč. Je to velmi důležité zejména v případě škodlivých kapalin (viz obrázek 1.2a). Umístěte misku pod otvor, který se nachází na spodní straně čerpací hlavy tak, aby byla zachycena kapalina při porušení membrány. 8

9 II Ustavení Připevněte čerpadlo na vodorovnou podložku (viz připojovací otvory). Ponechte dostatečně volný prostor kolem čerpadla pro obslužné operace a seřízení. Čerpadla, která jsou instalována venku, musí být chráněna pod přístřeškem (podle klimatických podmínek). II Manipulace Při transportu a usazování čerpadla používejte smyčku popruhu s dostatečnou únosností, zachycenou na čerpadle dle obrázku. Obr. 2.3a Manipulace s čerpadlem 9

10 II Elektrická instalace Zapojení motoru Zkontrolujte specifikaci motoru a porovnejte ji s napětím doporučeným pro vaši instalaci před provedením zapojení. Zapojte motor na svorkovnici (obr. 2.5a). Požaduje se zapojení do trojúhelníku na třífázový zdroj 230V (obr. 2.5b). Požaduje se zapojení do hvězdy na třífázový zdroj 400 V (obr. 2.5c). Jednofázové zapojení (obr. 2.5d) Výstraha: Nezapomeňte zapojit zemnící svorku na motoru [PE] (obr. 2.5a) do zemnícího vodiče zařízení. Elektrická ochrana namontovaná pro motor (pojistka nebo tepelná ochrana) musí vyhovovat jmenovitému proudu motoru. 10

11 III. SPUŠTĚNÍ III Kontrola před spuštěním Zvláštní péči věnujte chemikáliím, které používáte (kyseliny, zásady, oxidační/redukční roztoky...) Viz obr. 1.2a. Zkontrolujte, jestli je čerpadlo zajištěno na podložce (Kapitola II Ustavení). Zkontrolujte instalaci připojovaných potrubí. Zkontrolujte jestli jsou otevřeny všechny ventily umístěné v sacím a výtlačném potrubí. Jestliže má Vaše čerpadlo 4 funkční ventil postupujte podle dodané dokumentace. Jestliže má vaše instalace vstřikovací trysku nebo zpětný ventil otevřete zaplavovací ventil (pokud není namontován ventil, odpojte hadičku výtlaku). To umožňuje zkontrolovat, že je v čerpadla kapalina, pokud je čerpadlo namontováno v místě výtlaku nebo zaplavení čerpadla v případě, že je instalováno v sací větvi. Nastavte objem vstřikované dávky na 0% (knoflík na seřízení zdvihu [4]). Kontrola elektrického zapojení motoru Zapněte krátkodobě čerpadlo a zkontrolujte směr otáčení motoru. Musí se otáčet podle šipky vyznačené na krytu čerpadla. Pro změnu směru otáčení motoru zaměňte A za B nebo B za C (obr. 2.5b nebo 2.5c). Zastavte čerpadlo. III Spuštění Po provedení všech kontrol a postupů uvedených v předchozí částí spusťte čerpadlo. Zkontrolujte ho vizuálně a poslechem. (Zvláště naslouchejte podezřelým zvukům). Zkontrolujte, jestli knoflík na seřízení zdvihu je odblokován. Seřizujte obsah čerpadla postupně od 0% do 100% a kontrolujte výstup kapaliny. Jakmile čerpaná kapalina vytéká bylo dosaženo zaplavení čerpadla. Zavřete zaplavovací ventil. Nastavte čerpadlo na požadovaný výkon. Zablokujte knoflík na seřízení zdvihu blokovacím zařízením zdvihu. 11

12 III Poruchy při spuštění PROBLÉMY S MOTOREM - OBTÍŽNĚ BĚŽÍ A ZAHŘÍVÁ SE. Typ připojení elektrické energie neodpovídá specifikaci motoru. Jedna fáze je nesprávně zapojena. Použité elektrické zapojení není vhodné. Zkontrolujte, jestli tlak v potrubí, do kterého se dávkuje nepřekračuje parametry instalovaného čerpadla. Příliš mnoho pulsací na výstupu: je třeba nainstalovat tlumič pulsací, nebo je použitý tlumič nesprávné velikosti případně je špatně nastavený tlak na tlumiči. Motor se točí špatným směrem (zkontrolujte podle šipky na krytu). Změňte směr otáčení motoru (kapitola III. 1. Kontrola před spuštěním, Kontrola elektrického zapojení motoru). PROBLÉMY S DÁVKOVÁNÍM VÝKON ČERPADLA JE NIŽŠÍ, NEŽ SE POŽADUJE Výkon čerpadla je nesprávně seřízen: seřiďte obsah na požadovanou hodnotu a zablokujte knoflíkem na seřízení zdvihu. Sací výkon je nedostatečný. (Průřez trubky příliš malý nebo trubka je příliš dlouhá): vyměňte trubku za trubku s větším průřezem nebo namontujte čerpadlo na zaplavené sání. Sací trubky dostatečně netěsní. Viskozita kapaliny nevyhovuje výkonu vašeho čerpadla. VÝKON ČERPADLA JE VĚTŠÍ NEŽ SE POŽADUJE Objem nastřikované dávky je nesprávně seřízen: seřiďte jej na požadovanou hodnotu a zablokujte knoflíkem na seřízení zdvihu. Je patrný sifónový efekt: zkontrolujte, jestli se nevytváří v potrubí podtlak. Namontujte 4-funkční ventil nebo zpětný ventil na výtlačné straně. Nadměrné pulsace průtoku: je nutný tlumič pulsace nebo namontovaný tlumič pulsace má chybnou velikost nebo přetlak tlumiče pulsace není správně nastaven. KOLÍSAVÝ VÝKON Tento problém může být způsoben mechanickými nečistotami v dávkované kapalině, které narušují činnost zpětných ventilků na hlavě čerpadla. Vyčistěte trubky (v případě, že je zde abnormální přítomnost částic) a dosedací plochy ventilků (viz kapitola IV - 2). 12

13 IV. - BĚŽNÁ ÚDRŽBA IV. 1. Obecné zásady Pro zjednodušení se uvedené popisy nezmiňují o podložkách pro upevňovací šrouby (jako jsou šrouby a matice). Nezapomeňte znovu nainstalovat podložky, které jste předtím odstranili. Zkontrolujte, jestli jsou součásti nepoškozené před jejich opětovnou instalací. Očistěte drážky O-kroužků po vyjmutí. Natřete drážky silikonovou vazelínou před nasazením nového O-kroužku. PŘÍPRAVNÉ PRÁCE 1. Nastavte kapacitu čerpadla na 0%. 2. Odpojte čerpadlo od napájení a zkontrolujte, že čerpadlo nemůže být náhodně zapnuto. Na vypínač umístěte varovnou cedulku o probíhající opravě. 3. Odpojte čerpadlo od hydraulického okruhu. 4. Vypusťte skříň a nechte ji odkapat zhruba 30 minut. Používejte ochranné pomůcky abyste zabránili popáleninám od horkého oleje (není potřeba pro práce uvedené v kapitole V. a V. 1.) SPUŠTĚNÍ ČERPADLA 1. Naplňte skříň olejem (viz kapitola Mazání) tak, že položíte čerpadlo na opačnou stranu k čerpací hlavě. Jakýkoliv přetékající olej okamžitě otřete vhodný m odmašťovadlem. 2. Připojte čerpadlo do hydraulického okruhu 3. Zkontrolujte, že je nastavena kapacita čerpadla na 0%. 4. Zkontrolujte, že se při rozběhu čerpadla neozývají žádné podezřelé zvuky. 5. Nastavte kapacitu čerpadla na 100% pro rychlejší zaplavení čerpadla. 6. Po zaplavení čerpadla nastavte požadovanou kapacitu a zajistěte ji zajišťovacím kroužkem zdvihu. 13

14 IV Provoz - Plán kontrol a provádění údržby Plán kontrol a provádění údržby záleží na podmínkách, ve kterých se zařízení používá. Z tohoto důvodu slouží uvedené intervaly pouze jako příklad. Jednotliví uživatelé musí přizpůsobit tyto intervaly svým vlastním provozním podmínkám. Každý měsíc Každé 3 měsíce Kdy Kontrola Údržba Viz Každých 6 měsíců (nebo 1,500 hodin) Četnost se určí podle postupu (asi 1,000 hodin) Každý rok (nebo 3,000 hodin) Každý rok (nebo 3,000 hodin) Každé dva roky (nebo 6,000 hodin Každé dva roky (nebo 6,000 hodin Zkontrolujte výskyt netěsnosti u detekč. otvoru, jestli dochází k úniku -> Zkontrolujte poslechem (žádné klepání) jestli je neuspokojivé -> Vyčistěte sací ventil a příslušenství ventilu Zkontrolujte, jestli vyhovuje průtoku Sací ventil (soupravy kuliček a sedel) Příslušenství ventilu (soupravy kuliček a sedel) Kapitola IV - 3 Kapitola IV - 3 Kapitola IV - 3 Kapitola IV 3 Kapitola IV - 3 Kapitola V Výměna membrány Kapitola V 1 Výměna sekundární membrány Kapitola V 2 Vzorový formulář údržby je na obr 3.4a pro zajištění sledování provedených servisních prací 14

15 Kód čerpadla: Výrobní číslo: Čerpaná kapalina: Provedl Datum Hodina Popis prací, rozsah provedené opravy Obr. 3.4a: Formulář údržby čerpadla 15

16 IV Běžná údržba ÚNIKY Z DETEKČNÍHO OTVORU Určete, jestli látka unikající z detekčního otvoru je mazací olej nebo čerpaná kapalina. Jestliže látka je čerpaná kapalina, je vadná membrána. Proveďte výměnu (viz Část V). Jestliže látka je mazací olej, je vadná sekundární membrána. Proveďte výměnu (viz Část V). ČIŠTĚNÍ PATNÍHO VENTILU A PŘÍSLUŠENSTVÍ VENTILU Provádějte práce přesně podle postupu. Čištění patního ventilu Obr. 1.4a Přípravné práce: Kapitola IV. 1. Odpojte čerpadlo od sacího okruhu Vyšroubujte patní ventil [A]. Vyšroubujte filtr [16] a sedlo ventilu [15], aby jste mohli vyjmout sedlo kuličky [5] a kuličku [4]. Vyčistěte jednotlivé součástky, v případě opotřebení pak vyměňte sedlo a kuličku, případně celý ventil. Zašroubujte filtr [16] do sedla ventilu [15]. Vložte sedlo kuličky [5] a kuličku [4] do podpory ventilu. Zašroubujte podporu ventilu do pouzdra ventilu [14]. Připojte čerpadlo do sacího okruhu. Spuštění: Kapitola IV. 1. Čištění příslušenství ventilu Přípravné práce: Kapitola IV. 1. Demontáž příslušenství ventilu: Kapitola V. Montáž příslušenství ventilu: Kapitola V. Spuštění: Kapitola IV. 1. Čištění vstřikovací trysky Přípravné práce Vymontujte vstřikovací trysku [C]. Vyšroubujte sedlo těla ventilu [6], vyjměte sedlo kuličky [5], kuličku [4] a pružinu [3] (viz poznámka) Vyčistěte jednotlivé součástky, v případě opotřebení pak vyměňte sedlo a kuličku, případně celý ventil. Vložte sedlo kuličky [5] a kuličku [4] a pružinu [3] do sedla těla ventilu [6]. 16

17 Zašroubujte sedlo ventilu do pouzdra ventilu [2]. Namontujte vstřikovací trysku. Spuštění: Kapitola IV. 1. Poznámka: Zkontrolujte dle dodané dokumentace některé vstřikovací trysky jsou dodávány bez pružin. KONTROLA VÝKONU ČERPADLA Při této kontrole sestavujeme křivku, která představuje výkon čerpadla podle jeho seřízení. Stačí čtyři měření (seřízení na 100%, 75%, 50% a 25%). Dejte patní (sací) ventil do cejchovací komory (odměrná nádrž). Změřte obsah čerpané kapaliny po daný časový interval při různém nastavení velikosti zdvihu. Zakreslete křivku a použijte ji na stanovení seřízení podle požadovaného výkonu. ZJIŠŤOVÁNÍ PŘÍČIN PORUCH Problémy s motorem Motor neběží Došlo k vypnutí tepelného relé. Motor je vadný. Zapojení je vadné. Zkontrolujte součásti mechanického celku. Motor se abnormálně zahřívá Nesprávné množství mazacího oleje: zkontrolujte úkapy (viz kapitola IV - 1.) Čerpadlo se používá v podmínkách, ke kterým nebylo určeno. Problémy s hlučností mechanických součástí Tangenciální kolo je vadné. Vyměňte kolo (viz kapitola VI. 2.). Ložisko je vadné. Proveďte výměnu buď celého prvku A nebo kuličkového ložiska [404] (viz kapitola VI. 2.). Problémy s výkonem Čerpadlo nemá při chodu žádný výkon Výkon čerpadla je seřízen na "0%". Seřiďte obsah na požadovanou hodnotu a zablokujte knoflíkem na seřízení zdvihu. Čerpací hlava není zaplavena: uvolněte tlak na výtlačné straně a zaplavte přes horní výtlačný otvor membránu a sání čerpadla, zkontrolujte těsnost sací strany. 17

18 Kuličky v tělesech ventilu jsou zablokovány částicemi: vyčistěte nebo vyměňte tělesa ventilu. Nejprve zkontrolujte, jestli výskyt těchto částic je normální a v případě potřeby proveďte nápravná opatření. Membrána je vadná (protrhlá): viz kapitola IV - 1. Vyměňte membránu (viz Část V). Čerpadlo nemá požadovaný průtok Obsah čerpadla je nesprávně seřízen: seřiďte obsah na požadovanou hodnotu a zablokujte knoflíkem na seřízení zdvihu. Kuličková sedla a/nebo kuličky jsou zanesené nebo opotřebované: vyčistěte nebo vyměňte kuličková sedla a kuličky nebo tělesa /tělesa ventilů. Tangenciální kolo je vadné. Vyměňte sestavu kolo spojovací tyč (viz kapitola VI) Ložisko je vadné. Vyměňte sestavu kolo spojovací tyč nebo kuličkové ložisko [404] (viz kapitola VI) Těsnost sací strany je neuspokojivá: opravte nebo vyměňte trubky. OBJEDNÁVÁNÍ NÁHRADNÍCH SOUČÁSTI Kompletní seznamy náhradních dílů pro mechanický celek a čerpací hlavu jsou uvedeny na konci tohoto manuálu. Pro usnadnění objednávání a urychlené dodávky náhradních součástí, uveďte prosím tyto podrobné údaje: Informace o čerpadle: kód [1], a interní číslo D.M.R. [2]. Tyto údaje jsou uvedeny na identifikačním štítku připojeném na čerpadle (obr. 4.5a) Informace o náhradní součásti: odkaz, popis a množství. Tyto údaje jsou uvedeny v příslušných specifikacích dodávaných s čerpadlem. Obr. 4.5a Identifikační štítek 1 Model: Kód čerpadla 4 Pmax: Maximální tlak 2 SERIÁL: D.M.R int. Číslo 5 DATE: Datum výroby 3 Qmax: Maximální kapacita 18

19 A V. MONTÁŽ / DEMONTÁŽ ZPĚTNÝCH VENTILŮ Výkres: D01 rev 00 GM005GB Demontáž Montáž 1. Odšroubujte součástku [6] 2. Vyjměte součástky [2], [3], [4] 3. Očistěte součástky 1. Sestavte součástky [5], [C], [4], [3] v těle ventilu [6] 2. Vložte pod tělo ventilu těsnění [2] B C 4. Vyčistěte otvory se závity v čerpací hlavě [1] 1. Odšroubujte součástku [6] 2. Vyjměte součástky [2], [3], [4], [7] 3. Očistěte součástky 4. Vyčistěte otvory se závity v čerpací hlavě [1] 1. Odšroubujte součástku [6] 2. Vyjměte součástky [3], [4], [8] 3. Očistěte součástky 4. Vyčistěte otvory se závity v čerpací hlavě [1] 3. Zašroubujte tělo ventilu [6] do těla čerpací hlavy [6] (ručně) 1. Vložte kuličky [7] a [4] a zarážku kuličky [3] do těla ventilu [6] 2. Vložte těsnění [2] na zarážku kuličky a pod tělo ventilu 3. Zašroubujte tělo ventilu [6] do těla čerpací hlavy [6] 4. Přitáhněte spojku Pro okruh výtlaku: 1. Vložte sedlo kuličky [3] do čerpací hlavy [1]. Vložte kuličku [4], vložte pružinu [8] do těla ventilu [6] nebo 4 funkčního ventilu 2. Zašroubujte tělo ventilu 3. Utáhněte jej otočením o 1/8 pro zajištění těsnosti Pro okruh sání 1. Vložte pružinu [8] do těla čerpací hlavy [1]. Vložte sedlo kuličky [6] a kuličku [3] do těla ventilu [4] 2. Zašroubujte tělo ventilu do čerpací hlavy [1] 3. Utáhněte jej otočením o 1/8 pro zajištění těsnosti D 1. Odšroubujte součástku [6] 2. Odšroubujte tělo ventilu aby jste jej mohli vyměnit. 3. Vyčistěte otvory se závity v čerpací hlavě [1] 1. Zkontrolujte, že jsou O kroužky správně nasazeny. 2. Zašroubujte tělo ventilu [6] do těla čerpací hlavy [6] (ručně) 19

20 20

21 V. 1 MONTÁŽ / DEMONTÁŽ MEMBRÁNY Výkres: D02 rev 00 GM005-1GB Demontáž Montáž Velikost točivého momentu Velikost čerpací hlavy 1 & [103] 3 N.m 10 N.m 7 N.m 1. Odšroubujte šroub [103] 2. Odmontujte čerpací hlavu [32] 3. Nastavte kapacitu čerpadla na 100% 4. Odstraňte kryt motoru a ručně otočte s motorem tak, aby membrána [31] byla v pozici front 5. Chyťte membránu za vnější stranu a otáčejte s ní proti směru hodinových ručiček, aby jste ji vyšroubovali 1. Zašroubujte membránu [31]. 2. Otočte motorem ručně tak, aby byla membrána v pozici back 3. Položte čerpací hlavu [32] na membránu 4. Zašroubujte šroub [103] 5. Nasaďte kryt motoru. 6. Nastavte kapacitu čerpadla na 0% Pokud je součástka [019] odstraněna, pokračujte kapitolou V Vyjměte membránu včetně její podložky 21

22 22

23 V. 2 MONTÁŽ / DEMONTÁŽ SEKUNDÁRNÍ MEMBRÁNY Výkres: D04 rev 00 GM005-2GB Demontáž Montáž Pozice Velikost točivého momentu [435A] 3 N.m [019] Mechanické zastavení 1. Odšroubujte součástku [019] 2. Odmontujte součástky [700C], [700B] 3. Odšroubujte šrouby [435A] 4. Odmontujte součástku [072A] 5. Vyjměte sekundární membránu [353] Pokud je tento servisní zákrok prováděn z důvodů úniku oleje nebo práce na mechanickém celku, opatrně vypusťte olej ze skříně a nechte zhruba 30 min. odkapat. Používejte ochranné pracovní pomůcky pro zabránění popálení horkým olejem. Pokud byl vypuštěn olej, doplňte jej (viz kapitola MAZÁNÍ) tak, že čerpadlo položíte na opačnou stranu než je čerpací hlava. Jakýkoliv přetékající olej okamžitě otřete vhodným odmašťovadlem. 1. Vložte sekundární membránu [353] 2. Zašroubujte součástku [019] 3. Vložte distančník [072] tak, aby detekční otvor byl dole (čerpadlo je v pracovní poloze) 4. Zašroubujte šrouby [435A] 5. Namontujte součástky [700B], [700C] 23

24 24

25 VI. MONTÁŽ / DEMONTÁŽ SEŘIZOVACÍHO KOLÍKU Výkres: D05 rev 00 GM006GB Demontáž Montáž Pozice Velikost točivého momentu [700A] Mechanické zastavení 1. Odmontujte součástku [053] 2. Odšroubujte šrouby [700A] 3. Odmontujte součástku [700B] 1. Otočte součástku [056] v opačném směru dokud se nezastaví 2. Otočte součástky [056] o ½ otáčky ve správném směru 3. Nastavte součástku [700B] na 0% 4. Zašroubujte šrouby [700A] 5. Zalepte součástku [053] 25

26 26

27 VI. 1 MONTÁŽ / DEMONTÁŽ MOTORU Výkres: D06 rev 00 GM006-1GB Demontáž Montáž Pozice Velikost točivého momentu [435] Mechanické zastavení 1. Odšroubujte šrouby [435] 2. Odstraňte motor [028] 3. Odmontujte součástku [438] 1. Namontujte součástky [438], [081] 2. Namontujte motor [028] 3. Zašroubujte šrouby [435] 27

28 28

29 VI. 2 MONTÁŽ / DEMONTÁŽ MECHANICKÉHO CELKU Výkres: D03 rev 00 GM006-2GB Demontáž Montáž Pozice Velikost točivého momentu [435A] Mechanické zastavení 1. Odšroubujte šrouby [435A] 2. Odstraňte celek z pouzdra 3. Odšroubujte šroub [056A] 4. Odšroubujte část [A] (doleva) 5. Odmontujte součástky [052A], [037], [700], [037A] 6. Pokud je to nutné, odstraňte ložisko [404] 1. Namontujte součástky [072], [438B], [438A] 2. Promažte závit celku [A] 3. Zašroubujte celek [A] do součásti [072] 4. Namontujte součástky [437], [072] 5. Zašroubujte šroub [056A] 6. Vložte součástky [037A], [700] 7. Vložte součástky [404], [081] (zatlačením) 8. Namontujte součástky [700], [A] 9. Namontujte součástky [700], [037], [052A] 10. Vložte celek do pouzdra 11. Zašroubujte šrouby [435A] 29

30 30

31 TECHNICKÉ PARAMETRY MAZÁNÍ Čerpadlo je promazáno na dobu životnosti. Pokud je však třeba olej vyměnit (oprava mechanického celku, ) použijte pak oleje dle následující tabulky: množství: olej: okolní teplota: 0,2 l RENEP SINTOTEP (FUCHS) -10 C až +40 C Výrobce Označení oleje FUCHS RENEP 220 B.P. GR XP 220 CASTROL ALPHA SP 220 ELF REDUCTELF SP 220 FINA GIRAN 220 IGOL DYNAM SP 220 MOBIL OIL MOBILGEAR 630 SHELL OMALA 220 TOTAL CARTER EP 220 ESSO SPARTAN EP
