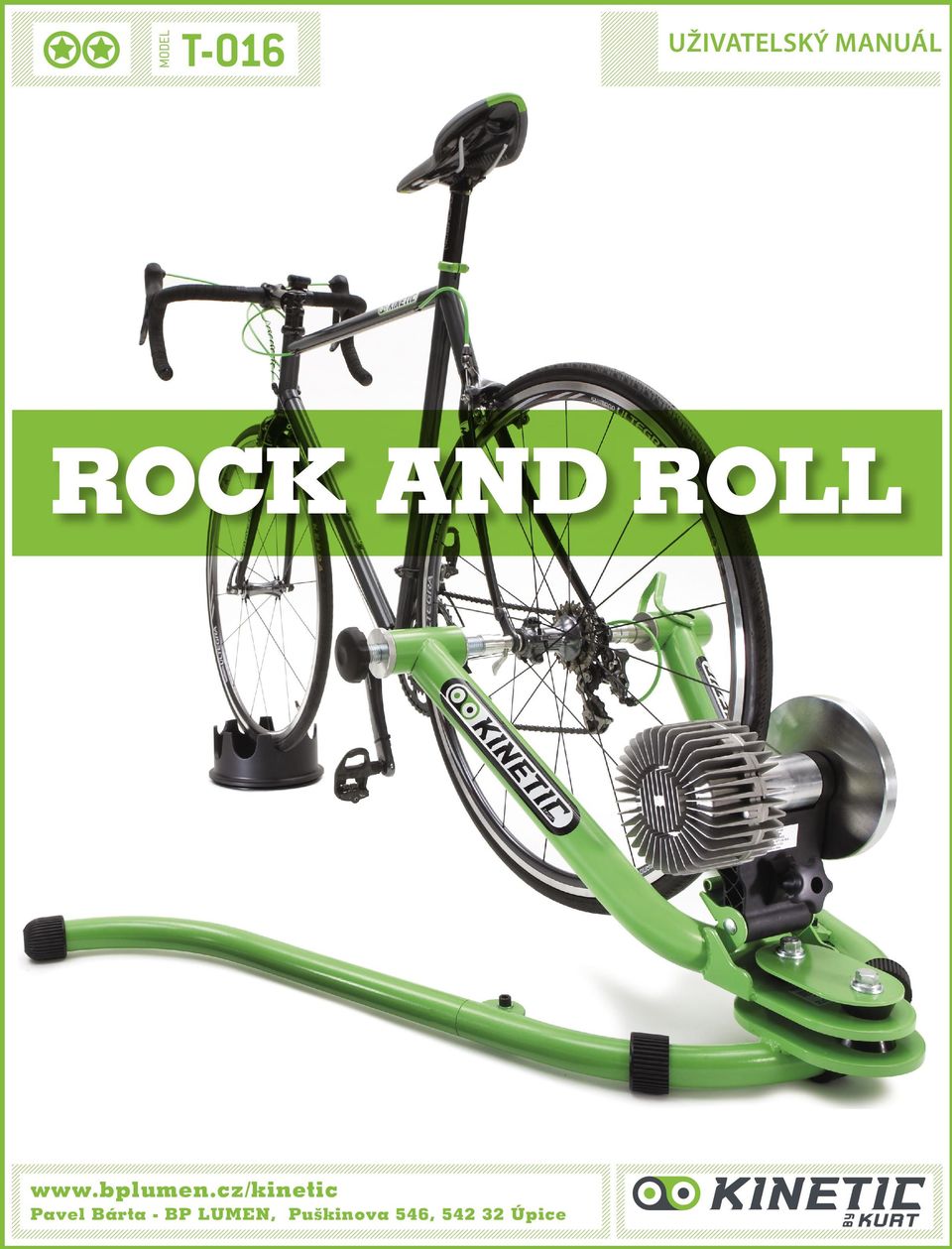

1 MODEL T-016 uživatelský manuál Rock And Roll Pavel Bárta - BP LUMEN, Puškinova 546, Úpice

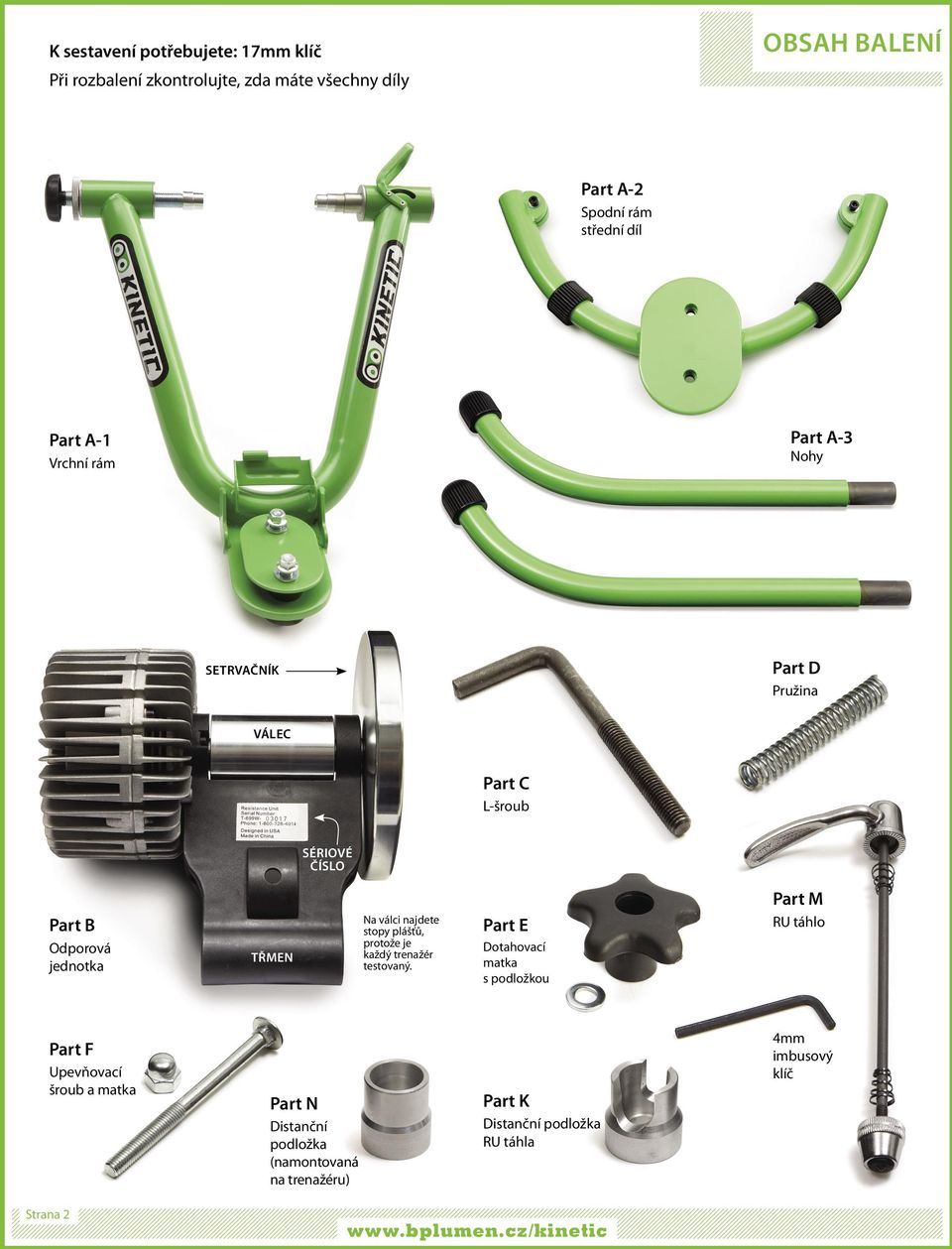

2 K sestavení potřebujete: 17mm klíč Při rozbalení zkontrolujte, zda máte všechny díly obsah balení Part A-2 Spodní rám střední díl Part A-1 Vrchní rám Part A-3 Nohy setrvačník Part D Pružina válec Part C L-šroub sériové číslo Part B Odporová jednotka třmen Na válci najdete stopy plášťů, protože je každý trenažér testovaný. Part E Dotahovací matka s podložkou Part M RU táhlo Part F Upevňovací šroub a matka Part N Distanční podložka (namontovaná na trenažéru) Part K Distanční podložka RU táhla 4mm imbusový klíč Strana 2

válci najdete stopy plášťů, protože je každý trenažér testovaný.

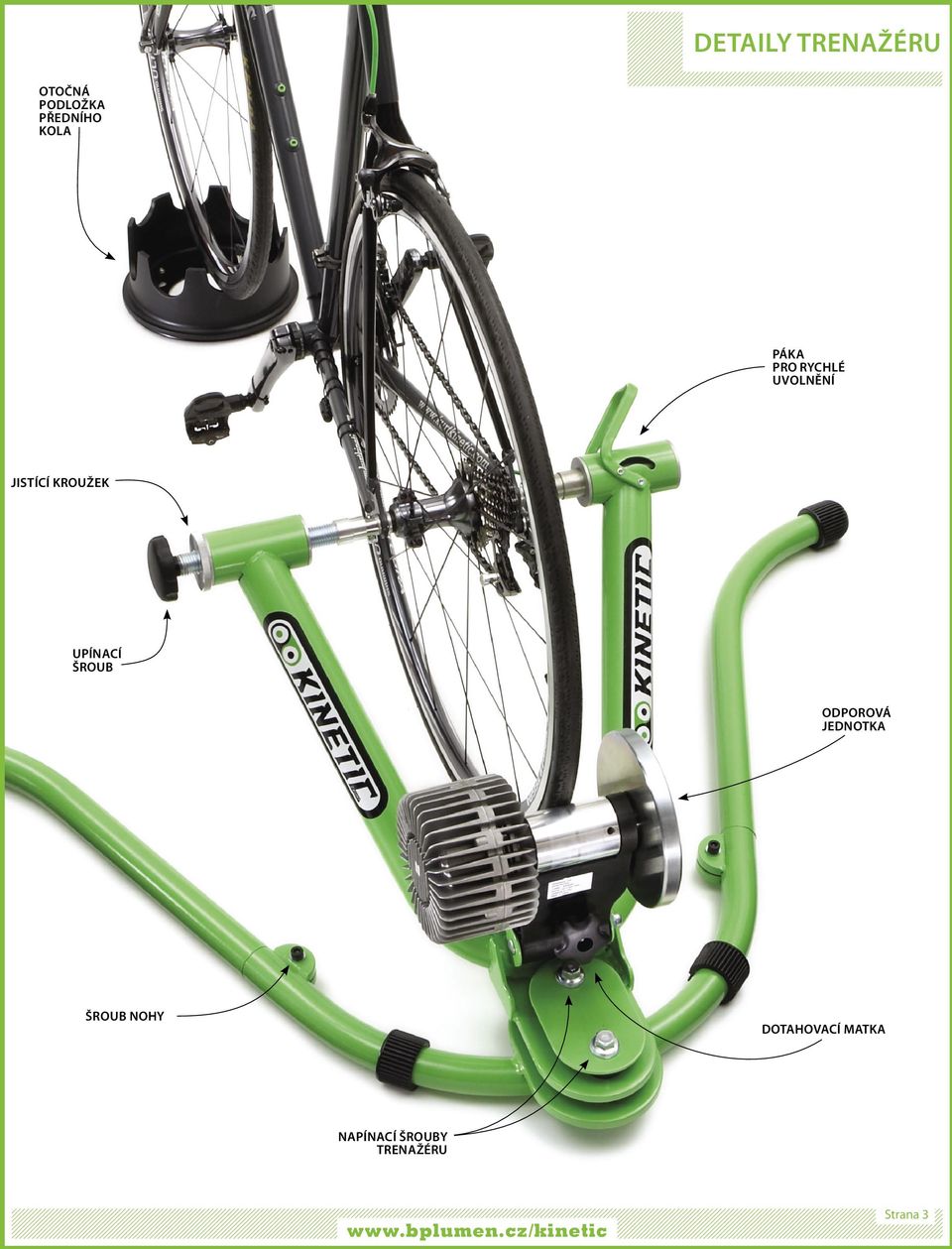

3 detaily trenažéru Otočná podložka předního kola páka pro Rychlé uvolnění jistící kroužek upínací šroub odporová jednotka šroub nohy dotahovací matka Napínací šrouby trenažéru Strana 3

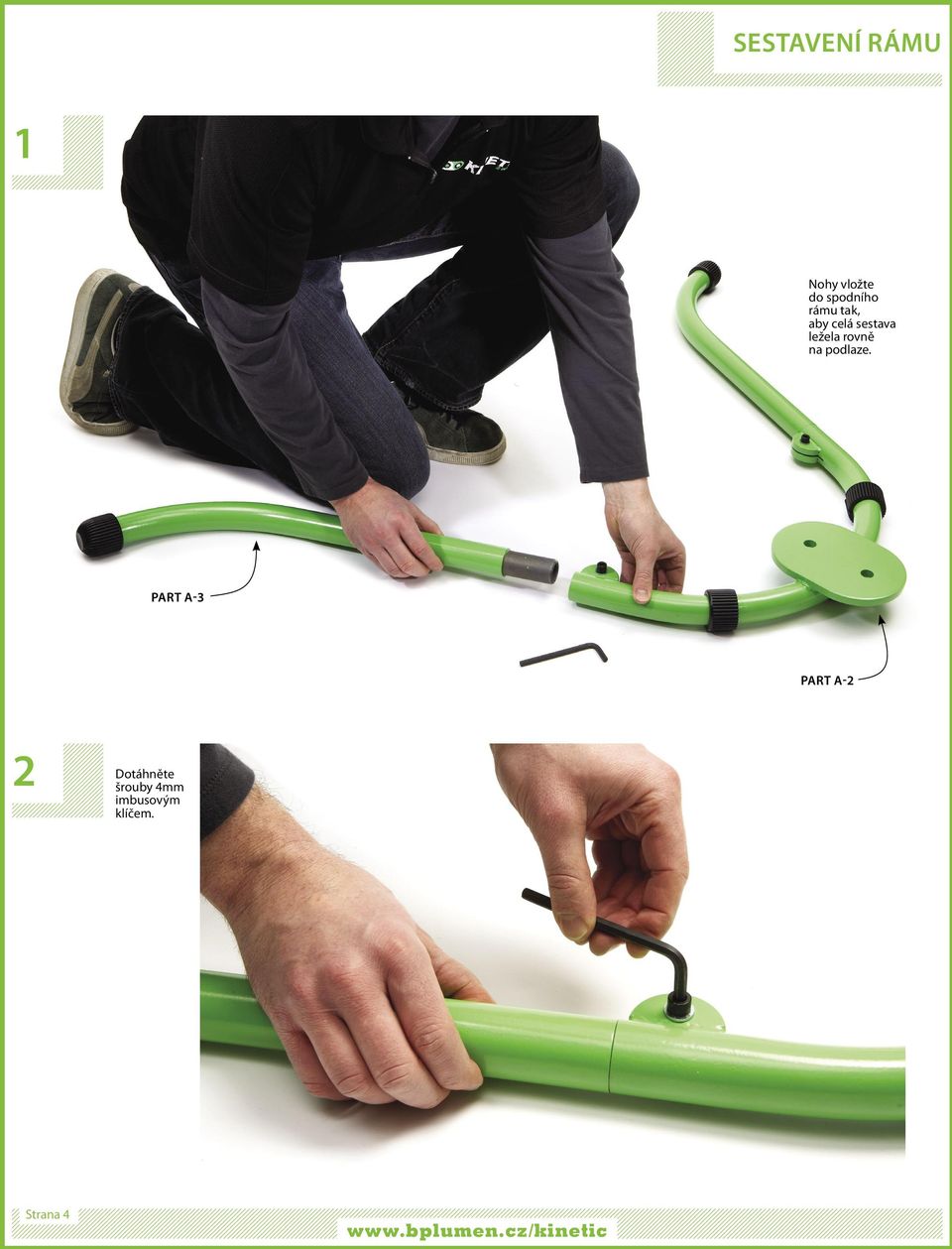

4 Sestavení rámu 1 Nohy vložte do spodního rámu tak, aby celá sestava ležela rovně na podlaze. Part A-3 Part A-2 2 Dotáhněte šrouby 4mm imbusovým klíčem. Strana 4

5 Sestavení rámu 3 Umístěte vrchní díl rámu nad základnu a zasuňte šrouby do děr. part A-1 POZNÁMKA: Pokud je to možné, namažte závity šroubů mazivem na řetězy, olejem ve spreji nebo olejem. 4 2 až 5 otáček Správně usazené elastomery Dotáhněte šrouby (obr. vlevo) dokud se elastomery neusadí (obr. nahoře). Poté zašroubujte o dalších 2 až 5 plných otáček. Jemným dotažením šroubů se nastavují výkyvy do stran. part A-1 Pokud máte k dispozici momentový klíč, dotáhněte šrouby na tyto hodnoty: 25 ft-lb (s mazivem) 35 ft-lb (bez maziva) Nastavte požadované napětí od tohoto bodu přidáváním 1/4 otáček. Strana 5

4 2 až 5 otáček Správně usazené elastomery Dotáhněte šrouby (obr. vlevo) dokud se elastomery neusadí (obr. nahoře).

6 Montáž odporové jednotky 1 Připevněte odporovou jednotku upevňovacím šroubem a matkou Part f 2 Umístěte L-šroub do objímky tak, jak vidíte na obrázku Part C Strana 6

7 Montáž odporové jednotky 3 Navlékněte pružinu na L-šroub Part D 4 Nadzvedněte odporovou jednotku a protáhněte L-šroub skrz díru ve třmenu. Našroubujte dotahovací matku s podložkou. Part E Strana 7

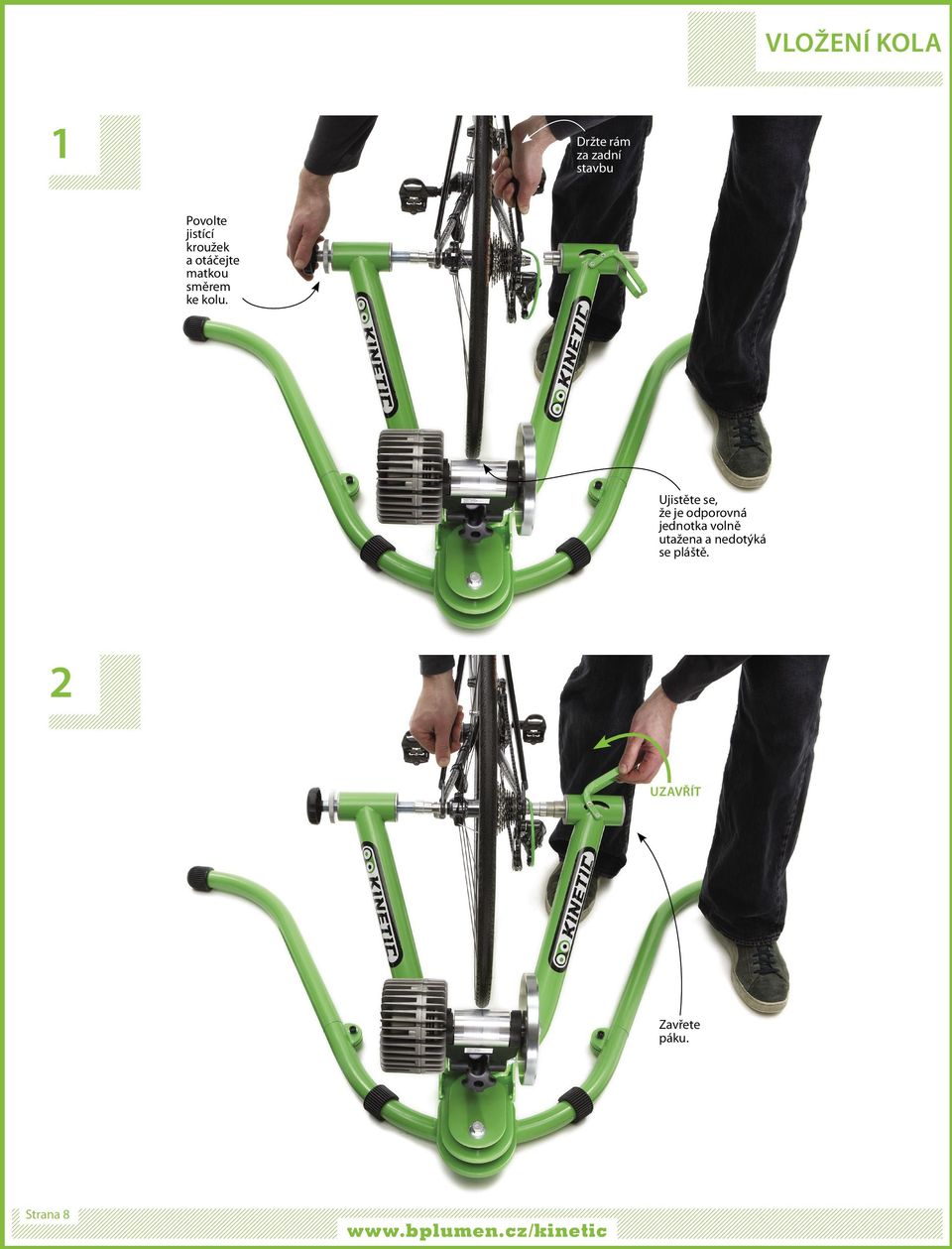

8 vložení kola 1 Držte rám za zadní stavbu Povolte jistící kroužek a otáčejte matkou směrem ke kolu. Ujistěte se, že je odporovná jednotka volně utažena a nedotýká se pláště. 2 Uzavřít Zavřete páku. Strana 8

Ujistěte se, že je odporovná jednotka volně utažena

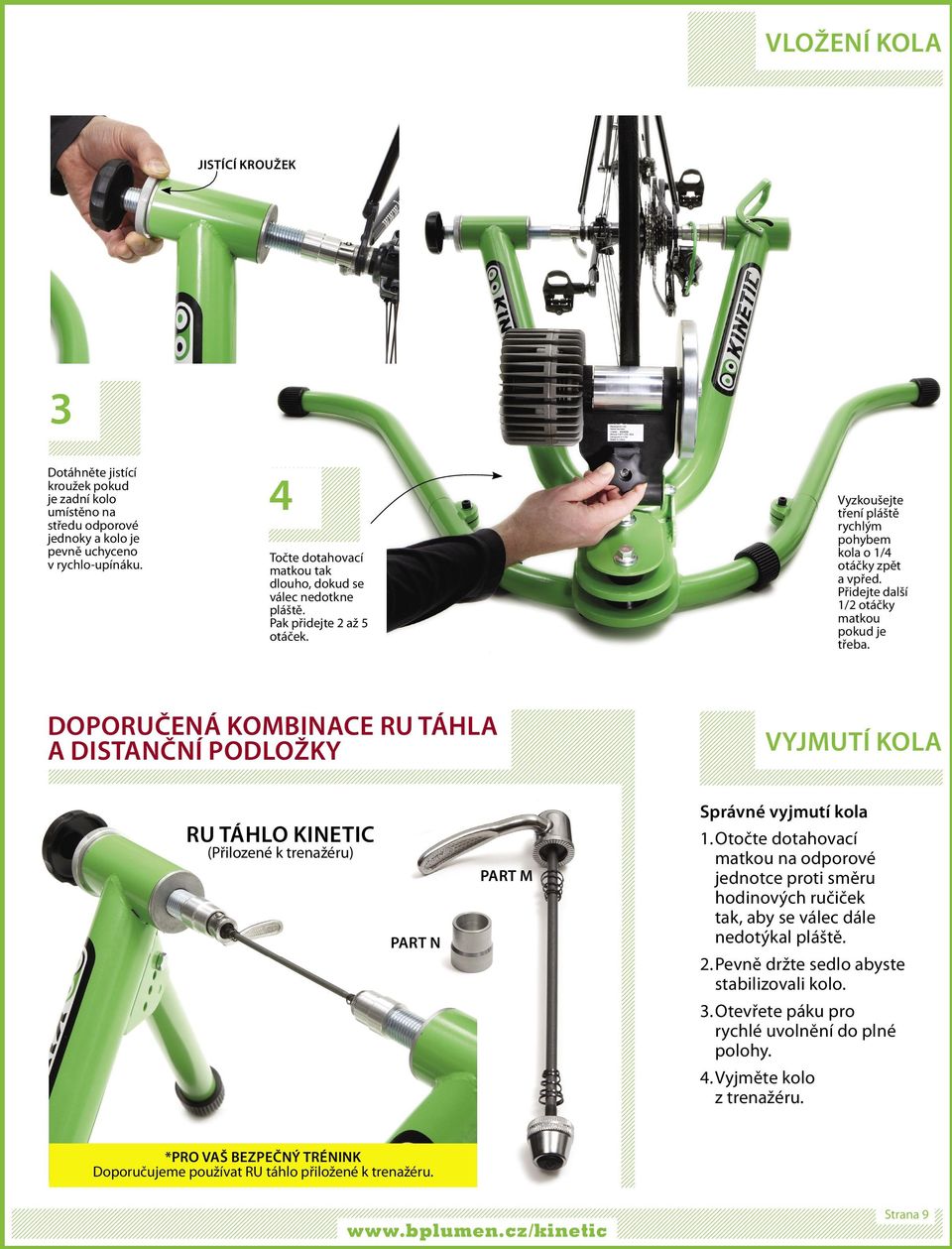

9 vložení kola Jistící kroužek 3 Dotáhněte jistící kroužek pokud je zadní kolo umístěno na středu odporové jednoky a kolo je pevně uchyceno v rychlo-upínáku. 4 Točte dotahovací matkou tak dlouho, dokud se válec nedotkne pláště. Pak přidejte 2 až 5 otáček. Vyzkoušejte tření pláště rychlým pohybem kola o 1/4 otáčky zpět a vpřed. Přidejte další 1/2 otáčky matkou pokud je třeba. Doporučená kombinace RU Táhla a distanční podložky Vyjmutí kola ru táhlo Kinetic (Přilozené k trenažéru) Part N Part M Správné vyjmutí kola 1. Otočte dotahovací matkou na odporové jednotce proti směru hodinových ručiček tak, aby se válec dále nedotýkal pláště. 2. Pevně držte sedlo abyste stabilizovali kolo. 3. Otevřete páku pro rychlé uvolnění do plné polohy. 4. Vyjměte kolo z trenažéru. *Pro vaš bezpečný trénink Doporučujeme používat RU táhlo přiložené k trenažéru. Strana 9

Přidejte další 1/2 otáčky matkou pokud je třeba. Doporučená kombinace RU Táhla a distanční podložky Vyjmutí kola ru táhlo Kinetic (Přilozené k trenažéru) Part N Part M Správné vyjmutí kola 1.

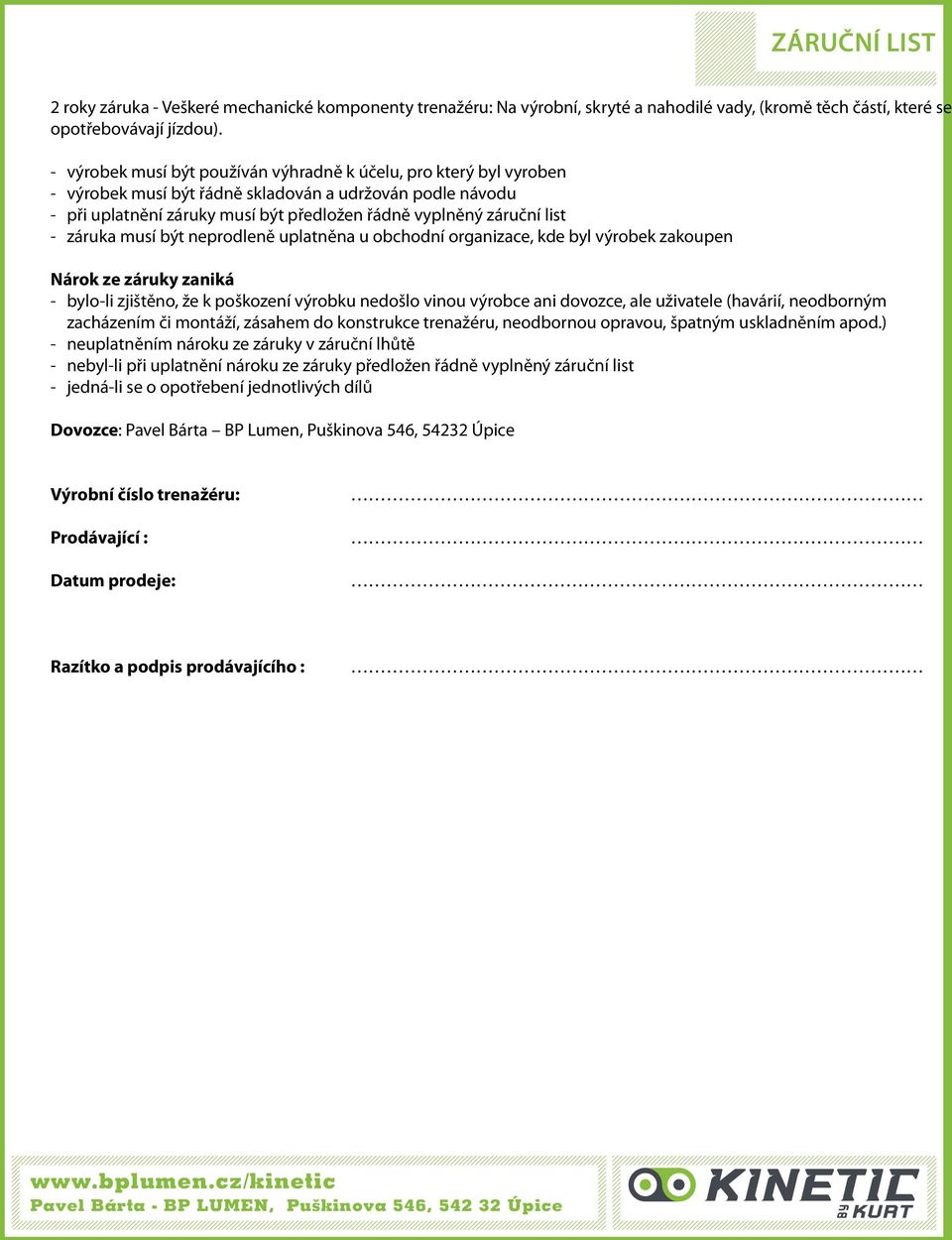

10 ZÁRUČNÍ LIST 2 roky záruka - Veškeré mechanické komponenty trenažéru: Na výrobní, skryté a nahodilé vady, (kromě těch částí, které se opotřebovávají jízdou). - výrobek musí být používán výhradně k účelu, pro který byl vyroben - výrobek musí být řádně skladován a udržován podle návodu - při uplatnění záruky musí být předložen řádně vyplněný záruční list - záruka musí být neprodleně uplatněna u obchodní organizace, kde byl výrobek zakoupen Nárok ze záruky zaniká - bylo-li zjištěno, že k poškození výrobku nedošlo vinou výrobce ani dovozce, ale uživatele (havárií, neodborným zacházením či montáží, zásahem do konstrukce trenažéru, neodbornou opravou, špatným uskladněním apod.) - neuplatněním nároku ze záruky v záruční lhůtě - nebyl-li při uplatnění nároku ze záruky předložen řádně vyplněný záruční list - jedná-li se o opotřebení jednotlivých dílů Dovozce: Pavel Bárta BP Lumen, Puškinova 546, Úpice Výrobní číslo trenažéru: Prodávající : Datum prodeje: Razítko a podpis prodávajícího : Pavel Bárta - BP LUMEN, Puškinova 546, Úpice

záruka musí být neprodleně uplatněna u obchodní organizace, kde byl výrobek zakoupen Nárok ze záruky zaniká - bylo-li zjištěno, že k poškození výrobku nedošlo vinou výrobce ani dovozce, ale uživatele
