1 Datový list Regulátor průtoku s integrovaným regulačním ventilem (PN 16, 5, 40*) AFQM, AFQM 6 montáž do vratného a přívodního potrubí Popis AFQM 6 DN 40, 50 AFQM DN AFQM DN AFQM (6) je přímočinný regulátor průtoku s integrovaným regulačním ventilem, který je přednostně využíván v systémech centralizovaného zásobování teplem. Regulátor se zavírá při překročení nastaveného maximálně povoleného průtoku. V kombinaci s elektrickými pohony Danfoss AMV(E) lze regulátor ovládat pomocí elektronických regulátorů ECL. Regulátor je vybaven regulačním ventilem s nastavitelným omezovačem průtoku, přípojkou pro elektrický pohon a servopohon s jednou regulační membránou. Regulační ventil dále může být: - nevyrovnávaný tlakem (AFQM 6 DN 40-50) nebo - vyrovnávaný tlakem (AFQM DN 65-50). Regulátory se používají spolu s elektrickými pohony Danfoss: AFQM 6 PN 16/5, AFQM PN 16/5 DN AMV(E) 65x bez funkce zpětné pružiny a s ručním ovládáním: - AMV(E) 655 funkce vratné pružiny a ruční ovládání: - AMV(E) 658 SD ) funkce vratné pružiny: - AMV(E) 659 SD 1) AFQM 6 PN 16/5, AFQM PN 16 DN AMV(E) 55, 56 AFQM PN 16 DN AMV(E) 85, 86 1) schválení podle DIN ) bez schválení podle DIN AFQM 6 a AFQM PN 5 v kombinaci s AMV(E) 659 SD byly schváleny podle normy EN Technické údaje: DN k VS m 3 /h Rozsah průtoku, 40 m 3 /h PN 16, 5 * PN 40 na základě speciální objednávky Omezovač průtoku p b : 0, nebo 0,5 bar Teplota: - Cirkulační voda / voda s glykolem do 30 %: 150 C pro DN C pro DN Připojení: - Příruba 1

2 Objednávání Příklad: Regulátor průtoku s integrovaným regulačním ventilem, DN 65, kvs 50, PN 16, omezovač průtoku Δpb 0, bar, tmax 150 C, příruba - 1 regulátor AFQM DN 65 Kódové č.: 003G6056 Regulátor je dodáván kompletně smontovaný, včetně impulsní trubky instalované mezi ventilem a ovládacím členem. Elektrický pohon AMV(E) je nutné objednat samostatně. Regulátor AFQM 6 Obrázek Regulátor AFQM Obrázek DN k VS m 3 /h PN Připojení Kódové č G G1083 Příruba EN G G1085 DN k VS Kódové č. PN Připojení (m 3 /h) ΔP b =0, bar ΔP b =0,5 bar G G G G G G G G G G Příruba EN G G G G G G G G1091 Servisní sady Obrázek Typové označení DN k VS (m 3 /h) Kódové č. Vložka ventilu 65/80 50/80 065B /15 15/ B795 Vložka regulačního ventilu B B973 Typové označení Určeno pro regulátory Δp b (bar) Kódové č. AFQM 6 003G104 0, Servopohon 003G106 AFQM 0,5 003G107

3 Technická data Ventil AFQM 6 Jmenovitý průměr DN k VS hodnota 0 3 Rozsah max. m 3 /h nastavení průtoku p od, 3, b 1) = 0, bar do Zdvih mm 8 1 Regulační poměr > 1:0 Regulační charakteristika Lineární Kavitační faktor z 0,55 0,5 Netěsnost podle IEC 534 % hodnoty k VS 0,01 Jmenovitý tlak PN 16, 5 Minimální diferenční tlak viz poznámka ) Maximální diferenční tlak PN 16 bar 16 Max. diferenční tlak PN 5 0 Médium cirkulační voda / glykolová voda do 30% ph média Min. 7, max. 10 Teplota média C 150 Připojení Příruba Materiály Těleso ventilu PN 16 Šedá litina EN-GJL-50 (GG-5) PN 5 Tvárná litina EN-GJS LT (GGG-40.3) Sedlo ventilu DP, CV Nerezová ocel, materiál č Kuželka ventilu DP, CV Nerezová ocel, materiál č Těsnění DP EPDM Těsnění CV Kovové Systém pro vyrovnávání Vložka regulačního ventilu - tlaku Vložka ventilu Vlnovec (nerezová ocel, materiál č ) Poznámka: DP regulátor diferenčního tlaku, CV regulační ventil 1) p b - diferenční tlak napříč omezovačem průtoku ) Závisí na průtoku a hodnotě k VS ventilu; pro Q nast = Q max -> p min 0,5 bar; pro Q nast < Q max -> p Servopohon AFQM 6 min Q k VS pb Pro ventil DN Velikost servopohonu cm 50 Max. provozní tlak 5 Diferenční tlak pro omezovač bar průtoku ΔP b 0, Materiály Pouzdro Nerezová ocel, mat. č Membrána EPDM (tvarovaná; zesílená vlákny) Impulsní trubka Trubka z nerezové oceli Ø10 0,8 mm 3

4 Technické údaje (pokračování) Ventil AFQM Jmenovitý průměr DN k VS hodnota m 3 /h od 5,6 8,0 1, p Rozsah max. b = 0, bar do nastavení m 3 /h průtoku od 5,6 8,0 1, p 1) b = 0,5 bar do Zdvih mm Regulační poměr > 1:0 > 1:5 > 1:30 Regulační charakteristika Lineární Kavitační faktor z 0,5 0,4 0,35 0,3 0,3 0, 0, Netěsnost podle IEC 534 % hodnoty k VS 0,01 Jmenovitý tlak PN 16, 5 16 Minimální diferenční tlak viz poznámka ) Maximální diferenční tlak PN 16 bar Max. diferenční tlak PN Médium Cirkulační voda / voda s glykolem do 30 % ph média Min. 7, max. 10 Teplota média C Připojení Příruba Materiály Těleso ventilu PN 16 PN 5 Tvárná litina EN-GJS LT (GGG-40.3) Šedá litina EN-GJL-50 (GG-5) Sedlo ventilu DP, CV Nerezová ocel, mat. č Kuželka ventilu DP, CV Nerezová ocel, mat. č Těsnění DP, CV Systém pro vyrovnávání tlaku Vložka regulačního ventilu Vložka ventilu EPDM Vlnovec (nerezová ocel, materiál číslo ) - Nerezová ocel, materiál č Píst Membrána (EPDM) Poznámka: DP regulátor diferenčního tlaku, CV regulační ventil 1) p b - diferenční tlak napříč omezovačem průtoku ) Závisí na průtoku a hodnotě k VS ventilu; pro Q nast = Q max -> p min 0,5 bar; pro Q nast < Q max -> p Servopohon AFQM min Q k VS pb Pro ventil DN Velikost servopohonu cm 50 Max. provozní tlak 16 nebo 5 Diferenční tlak pro omezovač bar průtoku p b 0, nebo 0,5 Materiály Pouzdro Nerezová ocel, mat. č Membrána EPDM (tvarovaná; zesílená vlákny) Impulsní trubka Trubka z nerezové oceli Ø10 0,8 mm 4

5 Principy použití - Montáž na vratnou větev Přímo připojená topná soustava Nepřímo připojená topná soustava - Montáž na přívodní větev Přímo připojená topná soustava Nepřímo připojená topná soustava Instalační polohy DN T max 10 C Regulátory lze instalovat s připojeným elektrickým pohonem ve vodorovné nebo svislé poloze. DN T max 10 C DN T max > 10 C DN Regulátory lze instalovat s připojeným elektrickým pohonem ve svislé poloze. DN T max > 10 C DN

6 Graf závislosti tlaku na teplotě PN 16 EN-GJL-50 (GG-5) PN 5 EN-GJS-400 (GGG-40.3) pro DN Maximálně povolený provozní tlak jako funkce teploty média (dle EN 109-) Diagram závislosti průtoku na počtu otáček omezovače průtoku Diagram dimenzování a nastavování Diagram vyjadřuje závislost mezi aktuální hodnotou průtoku a počtem otáček omezovače průtoku. Odečtené hodnoty jsou pouze orientační. zdvih DN 50 k VS 400 DN 150 k VS 80 DN 00 k VS 30 DN 15 k VS 160 DN 100 k VS 15 průtok DN 65 k VS 50 DN 80 k VS 80 průtok DN 50 k VS 3 DN 40 k VS 0 otáčky 1 = 360º Průtok lze měnit otáčením šroubu omezovače průtoku proti směru hodinových ručiček tak, jak je znázorněno v tomto diagramu. Průtok vody napříč omezovačem průtoku je znázorněn při hodnotě diferenčního tlaku 0, bar (0 kpa) a napříč regulátorem od 0,5 bar (50 kpa) do hodnoty max. diferenčního tlaku. 6

7 Diagram závislosti průtoku na počtu otáček omezovače průtoku Diagram dimenzování a nastavování Diagram vyjadřuje závislost mezi aktuální hodnotou průtoku a počtem otáček omezovače průtoku. Odečtené hodnoty jsou pouze orientační. zdvih DN 50 k VS 400 DN 00 k VS 30 DN 150 k VS 80 DN 15 k VS 160 DN 100 k VS 100 DN 80 k VS 80 průtok DN 65 k VS 50 průtok otáčky 1 = 360º Průtok lze měnit otáčením šroubu omezovače průtoku proti směru hodinových ručiček tak, jak je znázorněno v tomto diagramu. Průtok vody napříč omezovačem průtoku je znázorněn při hodnotě diferenčního tlaku 0,5 bar (50 kpa) a napříč regulátorem od 0,5 bar (50 kpa) do hodnoty max. diferenčního tlaku. 7

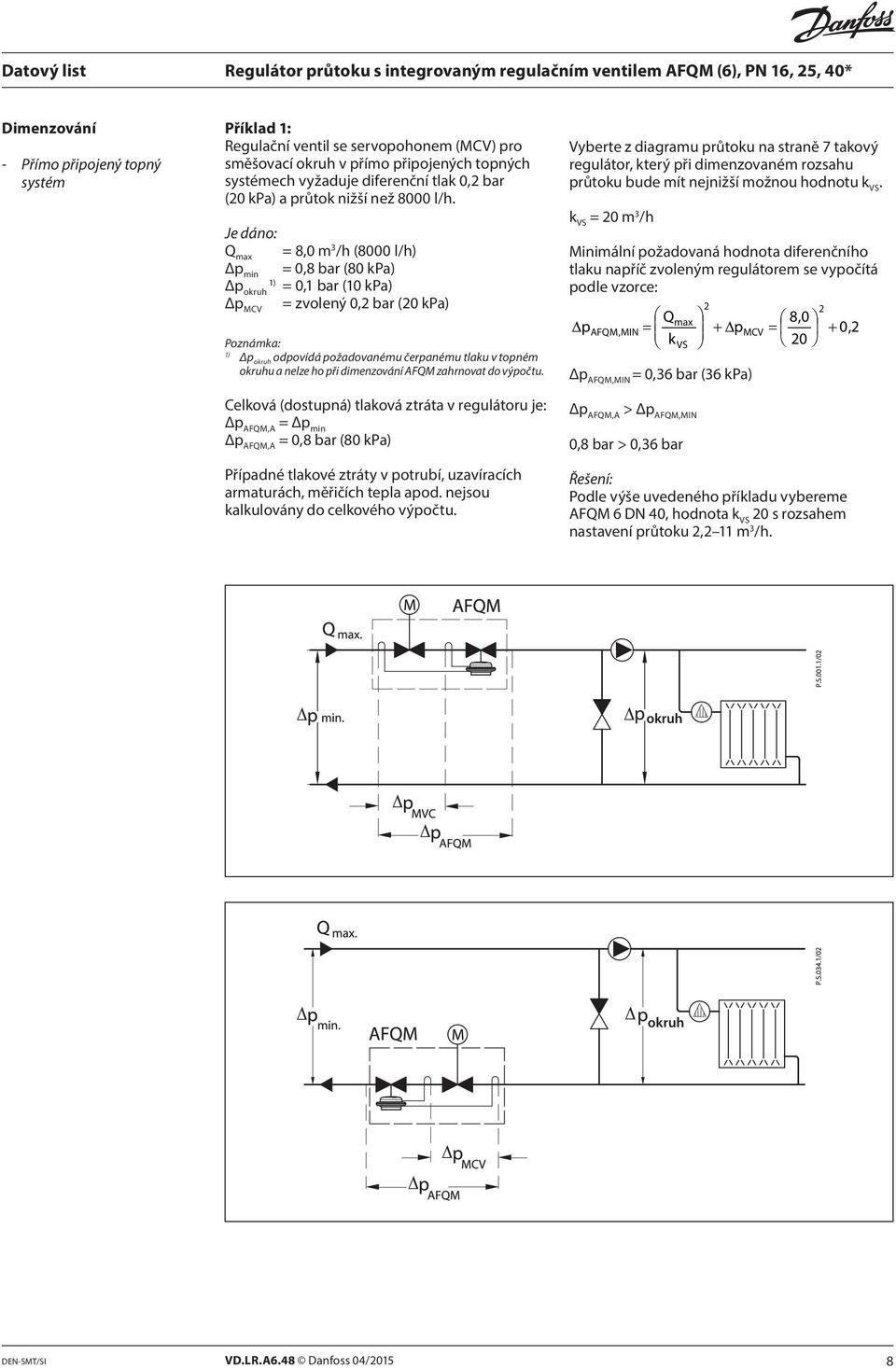

8 Dimenzování - Přímo připojený topný systém Příklad 1: Regulační ventil se servopohonem (MCV) pro směšovací okruh v přímo připojených topných systémech vyžaduje diferenční tlak 0, bar (0 kpa) a průtok nižší než 8000 l/h. Je dáno: Q max = 8,0 m 3 /h (8000 l/h) p min = 0,8 bar (80 kpa) 1) p okruh = 0,1 bar (10 kpa) p MCV = zvolený 0, bar (0 kpa) Poznámka: 1) p okruh odpovídá požadovanému čerpanému tlaku v topném okruhu a nelze ho při dimenzování AFQM zahrnovat do výpočtu. Celková (dostupná) tlaková ztráta v regulátoru je: p AFQM,A = p min p AFQM,A = 0,8 bar (80 kpa) Případné tlakové ztráty v potrubí, uzavíracích armaturách, měřičích tepla apod. nejsou kalkulovány do celkového výpočtu. Vyberte z diagramu průtoku na straně 7 takový regulátor, který při dimenzovaném rozsahu průtoku bude mít nejnižší možnou hodnotu k VS. k VS = 0 m 3 /h Minimální požadovaná hodnota diferenčního tlaku napříč zvoleným regulátorem se vypočítá podle vzorce: p AFQM,MIN Q k max VS p p AFQM,MIN = 0,36 bar (36 kpa) p AFQM,A > p AFQM,MIN 0,8 bar > 0,36 bar MCV 8,0 0 0, Řešení: Podle výše uvedeného příkladu vybereme AFQM 6 DN 40, hodnota k VS 0 s rozsahem nastavení průtoku, 11 m 3 /h. okruh okruh 8

9 Dimenzování (pokračování) - Nepřímo připojená topná soustava Příklad Regulační ventil se servopohonem (MCV) pro směšovací okruh v nepřímo připojeném topném systému vyžaduje diferenční tlak 0, bar (0 kpa) a průtok nižší než,000 l/h. Je dáno: Q max p min p výměník p MCV = m 3 /h (,000 l/h) = 0,8 bar (80 kpa) = 0,1 bar (10 kpa) = 0, bar (0 kpa) zvoleno Celková (dostupná) tlaková ztráta v regulátoru je: p AFQM,A = p min p výměník = 0,8 0,1 p AFQM,A = 0,7 bar (70 kpa) Případné tlakové ztráty v potrubí, uzavíracích armaturách, měřičích tepla apod. nejsou kalkulovány do celkového výpočtu. Vyberte z diagramu průtoku na straně 7 takový regulátor, který při dimenzovaném rozsahu průtoku bude mít nejnižší možnou hodnotu k VS. k VS = 50 m 3 /h Minimální požadovaná hodnota diferenčního tlaku napříč zvoleným regulátorem se vypočítá podle vzorce: p AFQM,MIN Q k max. VS p p AFQM,MIN = 0,39 bar (39 kpa) p AFQM,A > p AFQM,MIN 0,7 bar > 0,39 bar MCV 50 0, Řešení: Podle výše uvedeného příkladu vybereme AFQM DN 65, hodnota k VS 50 s rozsahem nastavení průtoku 5,6 8 m 3 /h. výměník výměník 9

10 Konstrukce 1. Těleso ventilu. Vložka regulačního ventilu 3. Nastavitelný omezovač průtoku 4. Vřeteno regulačního ventilu 5. Ventilové sedlo 6. Servopohon 7. Membrána regulace průtoku 8. Nastavovací pružina regulace průtoku 9. Přetlakový bezpečnostní ventil 10. Vložka ventilu 11. Kuželka ventilu 1. Vřeteno ventilu 13. Vlnovec pro odpuštění tlaku na kuželce ventilu 14. Membrána pro odpuštění tlaku na kuželce ventilu 15. Impulsní trubka 16. Převlečná matice 17. Horní část membránového pouzdra 18. Spodní část membránového pouzdra 19. Kryt 0. Vlnovec pro odpuštění tlaku na kuželce regulačního ventilu AFQM 6 DN 40, 50 AFQM DN AFQM DN Funkce Průtokové množství způsobuje pokles tlaku napříč nastavitelným omezovačem průtoku. Výsledné hodnoty tlaku jsou přes impulsní potrubí přenášeny do komor servopohonu a ovlivňují regulaci průtoku pomocí regulační membrány. Omezovač diferenčního tlaku průtoku je řízen a omezován prostřednictvím vestavěné pružiny určené pro regulaci průtoku. Regulační ventil se tak při zvyšujícím diferenčním tlaku zavírá a při snižujícím diferenčním tlaku otevírá, a tím reguluje max. průtok. Vedle toho bude elektrický pohon pracovat od nulového do maximálního průtoku, a to v závislosti na zatížení. Regulátor AFQM je vybaven bezpečnostním přetlakovým ventilem, který chrání regulační membránu pro řízení průtoku před příliš vysokým diferenčním tlakem. 10

11 Nastavování Nastavování průtoku Nastavování průtoku se provádí změnou polohy omezovače průtoku. Nastavování lze provádět s pomocí nastavovacího diagramu (viz odpovídající návod) a/nebo s použitím měřiče tepla. Rozměry H 1 H 1 H H L AMV(E) 55, 56/AFQM 6 L AMV(E) 65X/AFQM 6 DN L H 1 H Hmotnost ventilu mm (kg) DN L H 1 H Hmotnost ventilu mm (kg)

12 Rozměry (pokračování) H 1 H 1 H 1 H 1 H H 3 H 4 H 5 L AMV(E) 55, 56/AFQM DN 65-15, PN 16 L AMV(E) 65X/AFQM DN 65-15, PN 16 L AMV(E) 65X/AFQM DN 65-15, PN 5 L AMV(E) 85, 86/AFQM DN , PN 16 DN L H 1 H H 3 H 4 H 5 Hmotnost ventilu (kg) mm PN 16 PN , , , , VD.LR.A6.48 Produced by Danfoss A/S 04/015
