TECHNOPark NÁVOD K INSTALACI. HYDRAULICKÁ ZÁVORA s ramenem do 8 m pro nep etrûit provoz

Rozměr: px

Začít zobrazení ze stránky:

Download "TECHNOPark NÁVOD K INSTALACI. HYDRAULICKÁ ZÁVORA s ramenem do 8 m pro nep etrûit provoz"

Petra Müllerová
před 8 lety
Počet zobrazení:

1 TECHNOPark NÁVOD K INSTALACI HYDRAULICKÁ ZÁVORA s ramenem do 8 m pro nep etrûit provoz Optimálního výkonu lze dosáhnout pouze při dodržování pokynů v návodech, výrobce si vyhrazuje právo na změny a dodatky v návodu bez předešlé domluvy verze 1.01

pouze při dodržování pokynů v návodech, výrobce si vyhrazuje

2 Elektrohydraulická závora je vybavená řídící jednotkou umožňující dva režimy chodu. V automatickém režimu se závora automaticky sama zavírá v určeném intervalu po otevření. V poloautomatickém režimu je závora uváděna v činnost vždy po sepnutí řídícího elementu /vysílačka, klíčový spínač, tlačítka/. V každém režimu je možné závoru ovládat jedním nebo více řídícími elementy. 1. Ovládání vysílačem : Stisknutím tlačítka vysílače ve vzdálenosti max. 50 m od přijímače závory se závora otevře nebo zavře bez přerušení chodu. V průběhu otevírání nebo zavírání je možné chod reversovat opětovným stisknutím ovladače. 2. Ovládání trojtlačítkovým ovladačem doplněným o tlačítko trvale stop : tlačítko CLOSE (ZAVŘÍT) je určeno k zavírání závory. Tlačítko STOP je určeno k zastavení pohybu závory v jakékoliv poloze. Tlačítko OPEN(OTEVŘÍT) je určeno k otevření závory. 3. Ovládání klíčovým spínačem : otočením klíče ve směru OPEN CLOSE uvedete závoru do činnosti a závora se bez přerušení otevře nebo zavře. Pokud během pohybu otočíte klíčem ve směru STOP závora se zastaví a další otočení klíče směrem OPEN CLOSE vyvolá opačný pohyb závory. Levostranná závora závrtný šroub kotevní deska skříň plastiková trubka vodováha matice A kotevní deska Větší vzdálenost od hrany kotvící základové desky ke svorníkům = strana dveří/uvnitř pozemku plastiková trubka 2

V každém režimu je možné závoru ovládat jedním nebo více řídícími elementy. 1. Ovládání vysílačem : Stisknutím tlačítka vysílače ve vzdálenosti max.

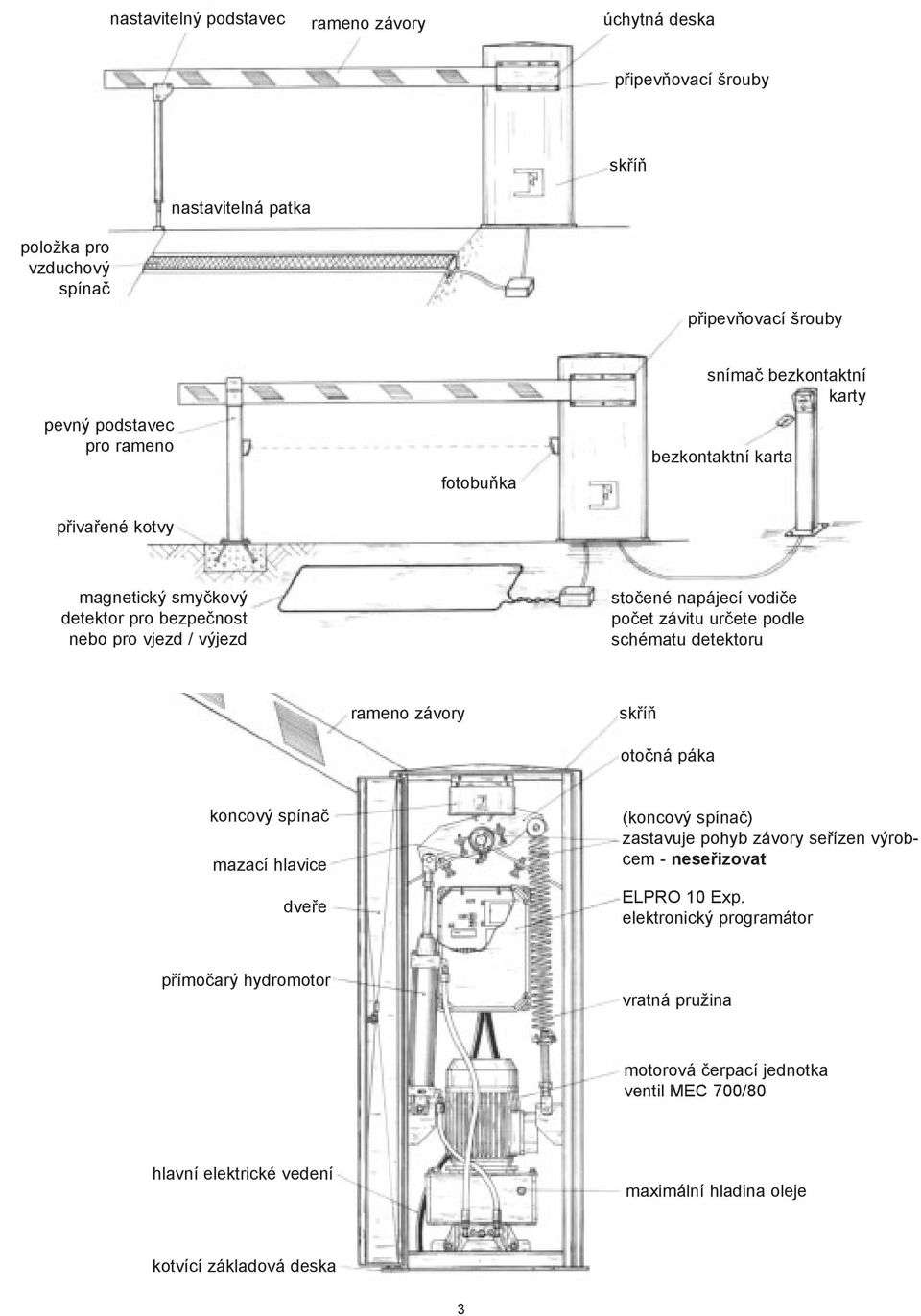

3 nastavitelný podstavec rameno závory úchytná deska připevňovací šrouby nastavitelná patka skříň položka pro vzduchový spínač připevňovací šrouby pevný podstavec pro rameno přivařené kotvy fotobuňka snímač bezkontaktní karty bezkontaktní karta magnetický smyčkový detektor pro bezpečnost nebo pro vjezd / výjezd stočené napájecí vodiče počet závitu určete podle schématu detektoru rameno závory skříň otočná páka koncový spínač mazací hlavice dveře (koncový spínač) zastavuje pohyb závory seřízen výrobcem - neseřizovat ELPRO 10 Exp. elektronický programátor přímočarý hydromotor vratná pružina motorová čerpací jednotka ventil MEC 700/80 hlavní elektrické vedení maximální hladina oleje kotvící základová deska 3

určete podle schématu detektoru rameno závory skříň otočná páka koncový spínač mazací hlavice dveře (koncový spínač) zastavuje pohyb závory seřízen výrobcem - neseřizovat ELPRO

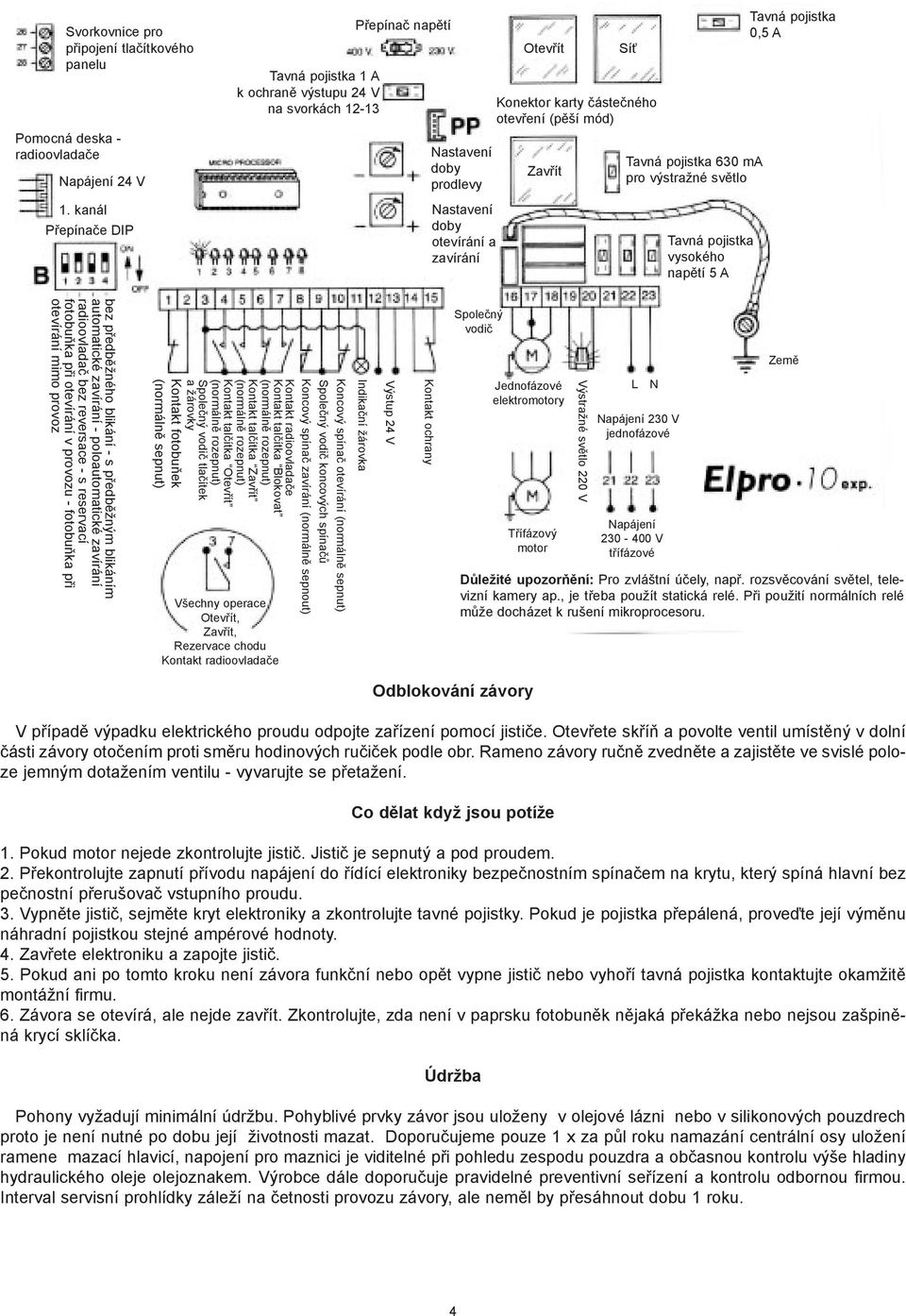

4 Svorkovnice pro připojení tlačítkového panelu Pomocná deska - radioovladače Napájení 24 V Tavná pojistka 1 A k ochraně výstupu 24 V na svorkách Přepínač napětí Nastavení doby prodlevy Otevřít Zavřít Síť Konektor karty částečného otevření (pěší mód) Tavná pojistka 630 ma pro výstražné světlo Tavná pojistka 0,5 A 1. kanál Přepínače DIP Nastavení doby otevírání a zavírání Tavná pojistka vysokého napětí 5 A bez předběžného blikání - s předběžným blikáním automatické zavírání - poloautomatické zavírání radioovladač bez reversace - s reservací fotobuňka při otevírání v provozu - fotobuňka při otevírání mimo provoz Kontakt fotobuňek (normálně sepnut) Společný vodič tlačítek a žárovky Kontakt talčítka Otevřít (normálně rozepnut) Kontakt talčítka Zavřít (normálně rozepnut) Všechny operace Otevřít, Zavřít, Rezervace chodu Kontakt radioovladače Koncový spínač zavírání (normálně sepnout) Kontakt radioovladače Kontakt talčítka Blokovat (normálně rozepnut) Koncový spínač otevírání (normálně sepnut) Společný vodič koncových spínačů Indikační žárovka Výstup 24 V Kontakt ochrany Společný vodič Jednofázové elektromotory Třífázový motor Výstražné světlo 220 V L N Napájení 230 V jednofázové Napájení V třífázové Země Důležité upozorňění: Pro zvláštní účely, např. rozsvěcování světel, televizní kamery ap., je třeba použít statická relé. Při použití normálních relé může docházet k rušení mikroprocesoru. Odblokování závory V případě výpadku elektrického proudu odpojte zařízení pomocí jističe. Otevřete skříň a povolte ventil umístěný v dolní části závory otočením proti směru hodinových ručiček podle obr. Rameno závory ručně zvedněte a zajistěte ve svislé poloze jemným dotažením ventilu - vyvarujte se přetažení. Co dělat když jsou potíže 1. Pokud motor nejede zkontrolujte jistič. Jistič je sepnutý a pod proudem. 2. Překontrolujte zapnutí přívodu napájení do řídící elektroniky bezpečnostním spínačem na krytu, který spíná hlavní bez pečnostní přerušovač vstupního proudu. 3. Vypněte jistič, sejměte kryt elektroniky a zkontrolujte tavné pojistky. Pokud je pojistka přepálená, proveďte její výměnu náhradní pojistkou stejné ampérové hodnoty. 4. Zavřete elektroniku a zapojte jistič. 5. Pokud ani po tomto kroku není závora funkční nebo opět vypne jistič nebo vyhoří tavná pojistka kontaktujte okamžitě montážní firmu. 6. Závora se otevírá, ale nejde zavřít. Zkontrolujte, zda není v paprsku fotobuněk nějaká překážka nebo nejsou zašpiněná krycí sklíčka. Údržba Pohony vyžadují minimální údržbu. Pohyblivé prvky závor jsou uloženy v olejové lázni nebo v silikonových pouzdrech proto je není nutné po dobu její životnosti mazat. Doporučujeme pouze 1 x za půl roku namazání centrální osy uložení ramene mazací hlavicí, napojení pro maznici je viditelné při pohledu zespodu pouzdra a občasnou kontrolu výše hladiny hydraulického oleje olejoznakem. Výrobce dále doporučuje pravidelné preventivní seřízení a kontrolu odbornou firmou. Interval servisní prohlídky záleží na četnosti provozu závory, ale neměl by přesáhnout dobu 1 roku. 4

kanál Přepínače DIP Nastavení doby otevírání a zavírání Tavná pojistka vysokého napětí 5 A bez předběžného blikání - s předběžným blikáním automatické zavírání - poloautomatické zavírání radioovladač

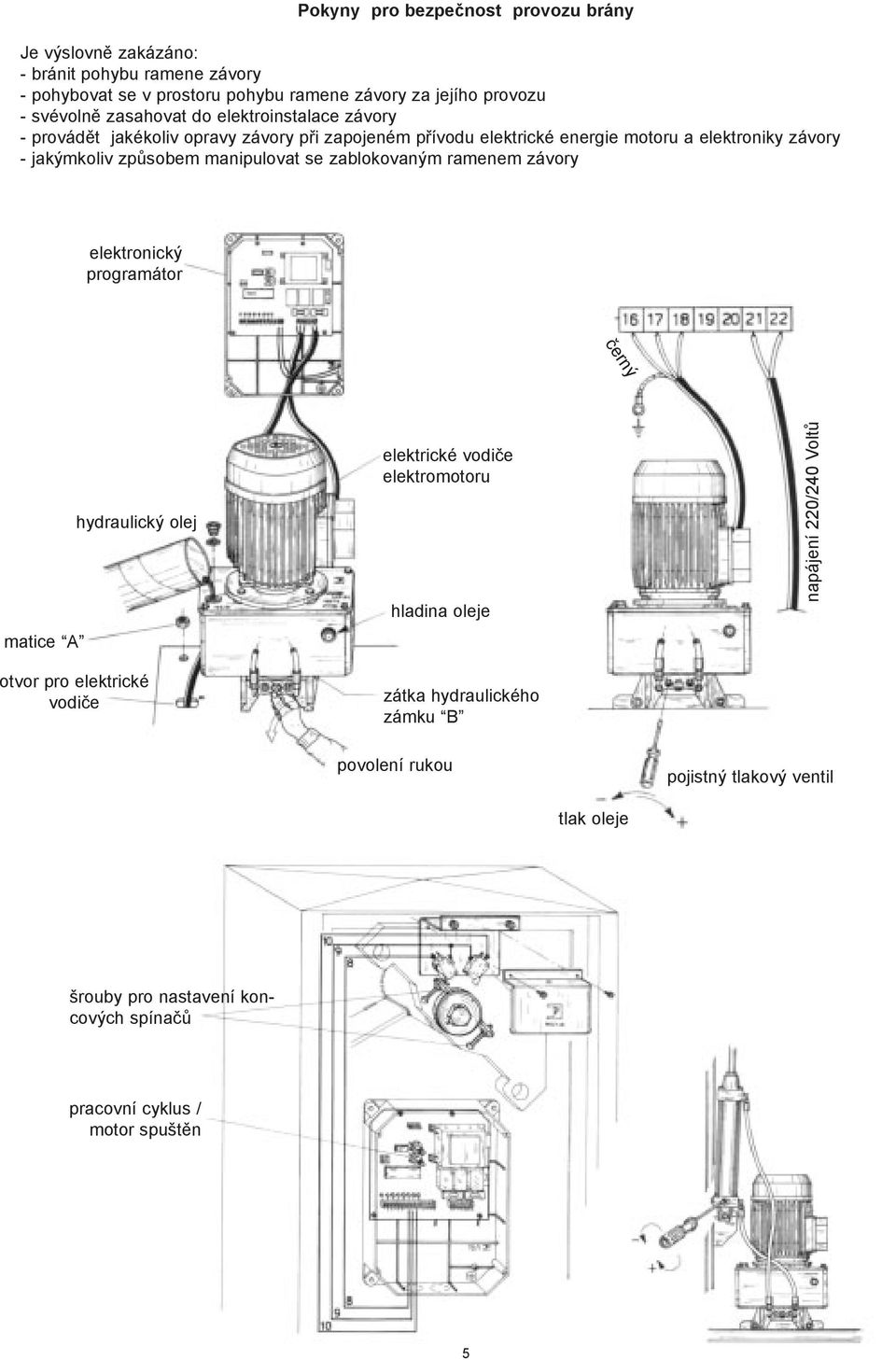

5 Pokyny pro bezpečnost provozu brány Je výslovně zakázáno: - bránit pohybu ramene závory - pohybovat se v prostoru pohybu ramene závory za jejího provozu - svévolně zasahovat do elektroinstalace závory - provádět jakékoliv opravy závory při zapojeném přívodu elektrické energie motoru a elektroniky závory - jakýmkoliv způsobem manipulovat se zablokovaným ramenem závory elektronický programátor černý matice A hydraulický olej otvor pro elektrické vodiče elektrické vodiče elektromotoru hladina oleje zátka hydraulického zámku B napájení 220/240 Voltů povolení rukou pojistný tlakový ventil tlak oleje šrouby pro nastavení koncových spínačů pracovní cyklus / motor spuštěn 5

manipulovat se zablokovaným ramenem závory elektronický programátor černý matice A hydraulický olej otvor pro elektrické vodiče elektrické vodiče elektromotoru hladina

6 rameno závory delší než 6 m desky s protizávaží napínací lanka ZÁVORA DELŠÍ NEŽ 6 m S OCELOVÝMI NOSNÝMI LANY pracovní cyklus: 22 sekund PRAVOSTRANNÁ ZÁVORA šrouby M16 protizávaží plot matice M16 1) verze: 42 kg protizávaží pro 6 m závory s plotem 2) verze: 42 kg + 32 kg protizávaží pro 8 m závory s plotem TECHNICKÉ ÚDAJE Elektromotor Výstupní výkon 0,37 kw Napětí frekvence 220 V - 50 Hz Příkon 510 W Odebíraný proud 2,4 A Otáčky motoru 1350 min -1 Kondenzátor 20 F Bezpečnostní norma IP 55 Celková hmotnost závory 120 kg 6 m dlouhá závora 13 kg HYDRAULICKÁ HNACÍ JEDNOTKA Pracovní tlak Max. tlak Teplota a druh oleje Kroutící moment závory průměr válce průměr válce ZVEDACÍ RYCHLOST ZÁVORY Čas zvedání 3,5 m dlouhé závory Čas zvedání 6 m dlouhé závory Čas zvedání 6 m dlouhé závory s plotem 2 MPa 4 MPa - 20 C + 80 C, AGIP ARNICA P46 50 mm; 54,20 N.m 40 mm; 36,15 N.m 4 sekundy 8 sekund 14 sekund 6

510 W Odebíraný proud 2,4 A Otáčky motoru 1350 min -1 Kondenzátor 20 F Bezpečnostní norma IP 55 Celková hmotnost závory 120 kg 6 m dlouhá závora 13 kg HYDRAULICKÁ HNACÍ JEDNOTKA Pracovní tlak Max.

7 PRAVOSTRANNÁ KLOUBOVÁ ZÁVORA max. 4 metry kloubový spoj vodící tyč seřízení rychlost = 8 sekund hmotnost délka PRAVOSTRANNÁ ZÁVORA šrouby M16 protizávaží plot 1) verze: 42 kg protizávaží pro 6 m závory s plotem 2) verze: 42 kg + 32 kg protizávaží pro 8 m závory s plotem matice M16 7

délka PRAVOSTRANNÁ ZÁVORA šrouby M16 protizávaží plot 1) verze: 42 kg
