Řídící jednotka 24 V pro vrata a brány. Instalační a uživatelská příručka
|
|
- Denis Tábor
- před 8 lety
- Počet zobrazení:
Transkript
1 Řídící jednotka 24 V pro vrata a brány Instalační a uživatelská příručka

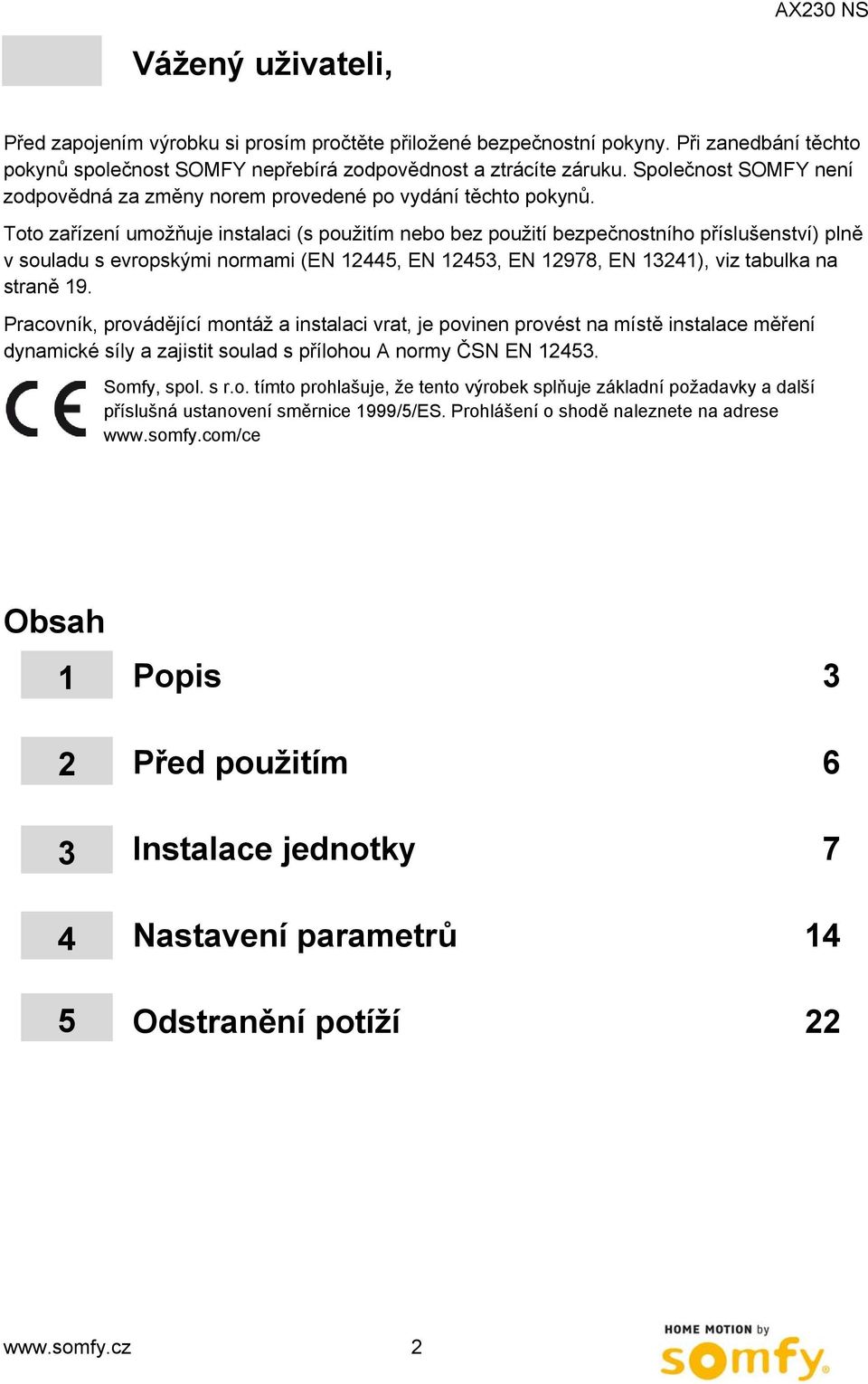

2 Vážený uživateli, Před zapojením výrobku si prosím pročtěte přiložené bezpečnostní pokyny. Při zanedbání těchto pokynů společnost SOMFY nepřebírá zodpovědnost a ztrácíte záruku. Společnost SOMFY není zodpovědná za změny norem provedené po vydání těchto pokynů. Toto zařízení umožňuje instalaci (s použitím nebo bez použití bezpečnostního příslušenství) plně v souladu s evropskými normami (EN 12445, EN 12453, EN 12978, EN 13241), viz tabulka na straně 19. Pracovník, provádějící montáž a instalaci vrat, je povinen provést na místě instalace měření dynamické síly a zajistit soulad s přílohou A normy ČSN EN Somfy, spol. s r.o. tímto prohlašuje, že tento výrobek splňuje základní požadavky a další příslušná ustanovení směrnice 1999/5/ES. Prohlášení o shodě naleznete na adrese Obsah Popis 3 Před použitím 6 Instalace jednotky 7 Nastavení parametrů 14 Odstranění potíží
3 1 Popis Rozsah použití AX230 NS je navržen pro ovládání jedno- nebo dvoufázových motorů pro napětí 230 V s maximálním výkonem 400 W / 2,5 A, určených k otvírání a zavírání jedno- nebo dvoukřídlé vjezdové brány (není určen k ovládání posuvných bran). Hlavní funkce Točivý moment nastavitelný pro každý motor zvlášť. Programování pomocí klávesnice a rolovací nabídky. Zobrazení stavu systému na displeji LCD. Hlášení poruch na displeji zobrazovací jednotky. Čítač cyklů. Tepelná ochrana ovládání motoru. Nastavitelná rychlost. Rozměry 3

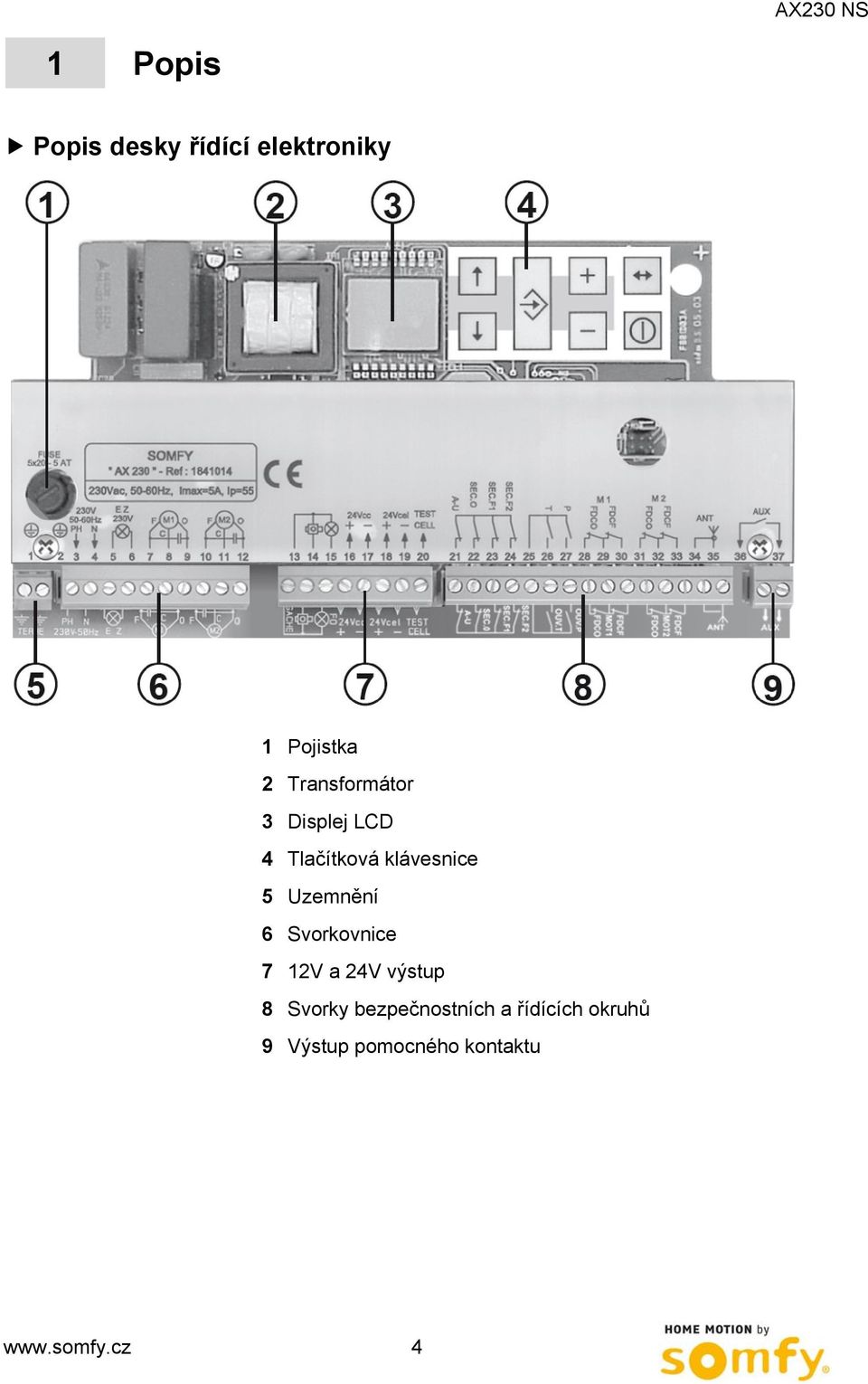

4 1 Popis Popis desky řídící elektroniky 1 Pojistka 2 Transformátor 3 Displej LCD 4 Tlačítková klávesnice 5 Uzemnění 6 Svorkovnice 7 12V a 24V výstup 8 Svorky bezpečnostních a řídících okruhů 9 Výstup pomocného kontaktu 4
5 1 Popis Technické parametry Napájecí napětí Ochranná pojistka Napájení příslušenství se systémem kontroly přetížení Vac / Hz 5 x 20 5 AT 24 Vdc / max.1,2 A Provozní teplota -15 C až +55 C Stupeň krytí IP 55 Koeficient využití třída 5 Tepelná ochrana motorů < 250 cyklů / den Ochranná lišta 1 Zásuvná svorkovnice 4 Pomocný kontakt Kapacita paměti dálkového ovladače Třída II Osvětlení prostory Funkce bezpečnostních zařízení A1 A0 A2 A7 A2 A6 Nouzový vypínač Bezpečnostní mechanismus zavírání SEC.F1 SEC.F2 Bezpečnostní mechanismus otvírání SEC.0 Zajištění veřejných prostor, kde hrozí nebezpečí poranění pohyblivou částí. ADMAP Dangerous Movement Area Open to the Public Auto-test Signalizace Stisk způsobí okamžité zastavení ANO Max. 500 W 16 povelů ANO 150 W na výstupu pomocného kontaktu Kterýkoliv ze vstupů způsobí při zavírání okamžité zastavení (úplné nebo částečné znovuotevření závisí na parametru A1) Vstup způsobí při otvírání okamžité zastavení (úplné nebo částečné znovuzavření závisí na parametru A0) Zajištění veřejných prostor, kde hrozí nebezpečí poranění pohyblivou částí brány. Připojuje se na vstup SEC.F1. Podle nastavení parametrů: Může být zamezen veškerý pohyb v případě chyby indikované před otevřením brány. Brána může být okamžitě zastavena a poté znovu otevřena v případě chyby indikované při zavírání brány. Bezpečnostní zařízení může být automaticky testováno na správnou funkci (parametry A2 až A6) na konci každého cyklu otevření a zavření. Chyba kteréhokoliv zařízení vede k zamezení veškerého pohybu brány. Pohyb brány je signalizován přerušovaným výstražným majákem (2 x 15 W, 24 Vdc přerušovaně). Osvětlení prostoru o výkonu 150 W může být připojeno na výstup pomocného kontaktu. 5

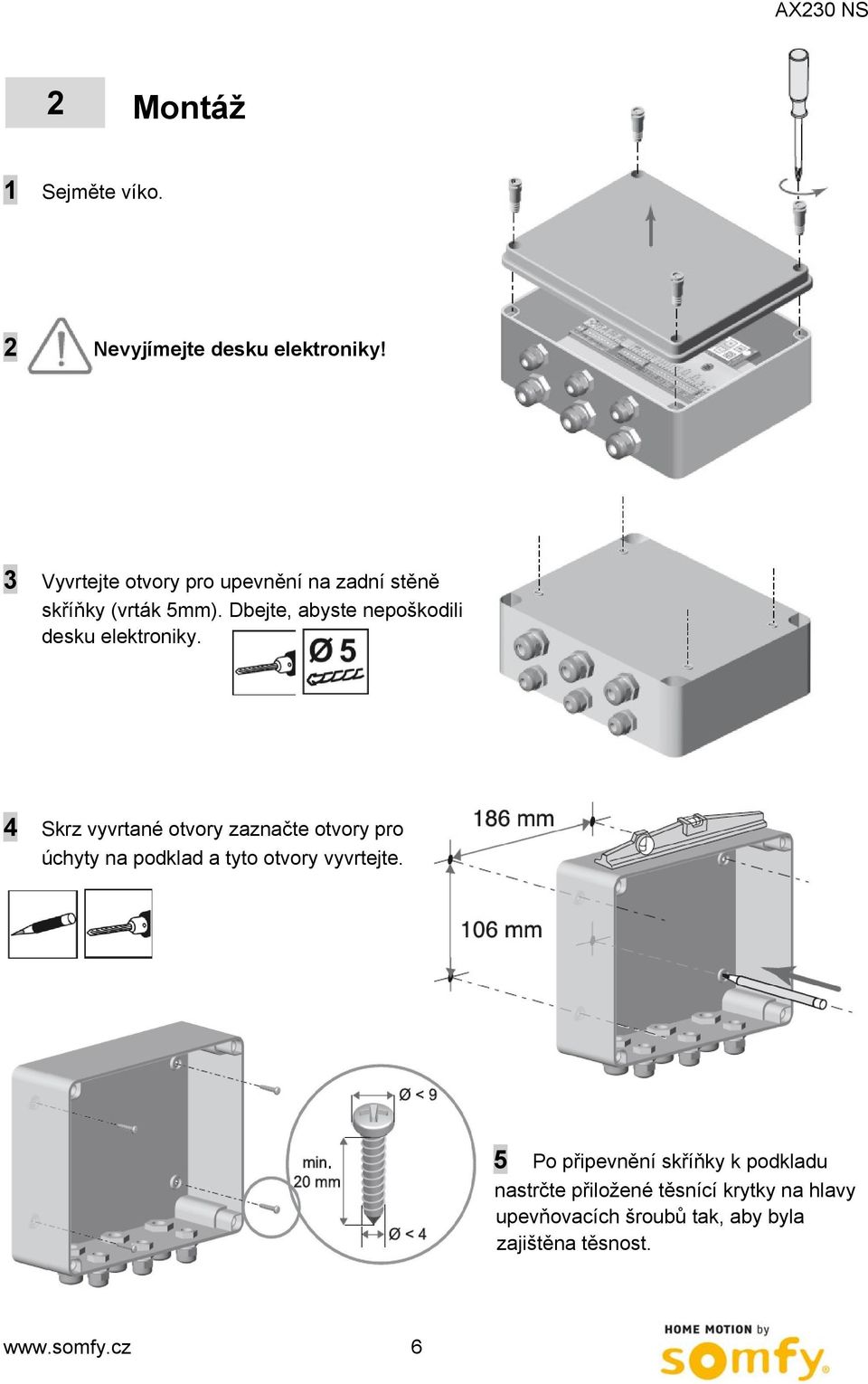

6 2 Montáž 1 Sejměte víko. 2 Nevyjímejte desku elektroniky! 3 Vyvrtejte otvory pro upevnění na zadní stěně skříňky (vrták 5mm). Dbejte, abyste nepoškodili desku elektroniky. 4 Skrz vyvrtané otvory zaznačte otvory pro úchyty na podklad a tyto otvory vyvrtejte. 5 Po připevnění skříňky k podkladu nastrčte přiložené těsnící krytky na hlavy upevňovacích šroubů tak, aby byla zajištěna těsnost. 6
7 3 Instalace AX230 NS Připojení kabelů 1 Provlečte kabely průchodkami a podle potřeby zastřihněte. 2 Utáhněte těsnící průchodky. POZOR! V případě nesprávné instalace kabelů a průchodek může dojít ke snížení stupně krytí IP55 a následnému proniknutí vody do skříňky! 3 Přívodní napájecí vedení musí: být použito pouze pro ovládání brány, být použito s vodiči o minimálním průřezu 1,5 mm 2, být vybaveno proudovým jištěním (10A pojistka nebo jistič) a proudovým chráničem (30mA), být připojeno přes odpojovací zařízení umožňující odpojení všech pólů, viz norma ČSN EN , být instalováno s platnými elektrotechnickými bezpečnostními normami. Připojení ostatních prvků Z bezpečnostních důvodů musí být zařízení před provedením následujících úkonů odpojeno od sítě. Pomocný kontakt Elektrický zámek Fotobuňka Autotest 1 bezpotenciálový kontakt zatížitelný 230 Vac Pmax = 500 VA 1 výstup napájený 24 V / 1,5 A nebo 12 V / 3 A pro ovládání elektrického zámku nebo ventilátoru. Může být konfigurován jako NC nebo NO. Napájení 24 Vdc vysílače fotobuňky je před jejím autotestem přerušeno. Obvod reflexní fotobuňky a kontaktní lišty je testován výstupem na svorce TEST CELL. Svorky 36 a a a 19 Osvětlení 1 potenciálový kontakt zatížitelný 230 Vac Pmax = 150 W 5 a
8 3 Instalace Schéma propojení příslušenství 3 Instalace Připojení bezpečnostních prvků 8

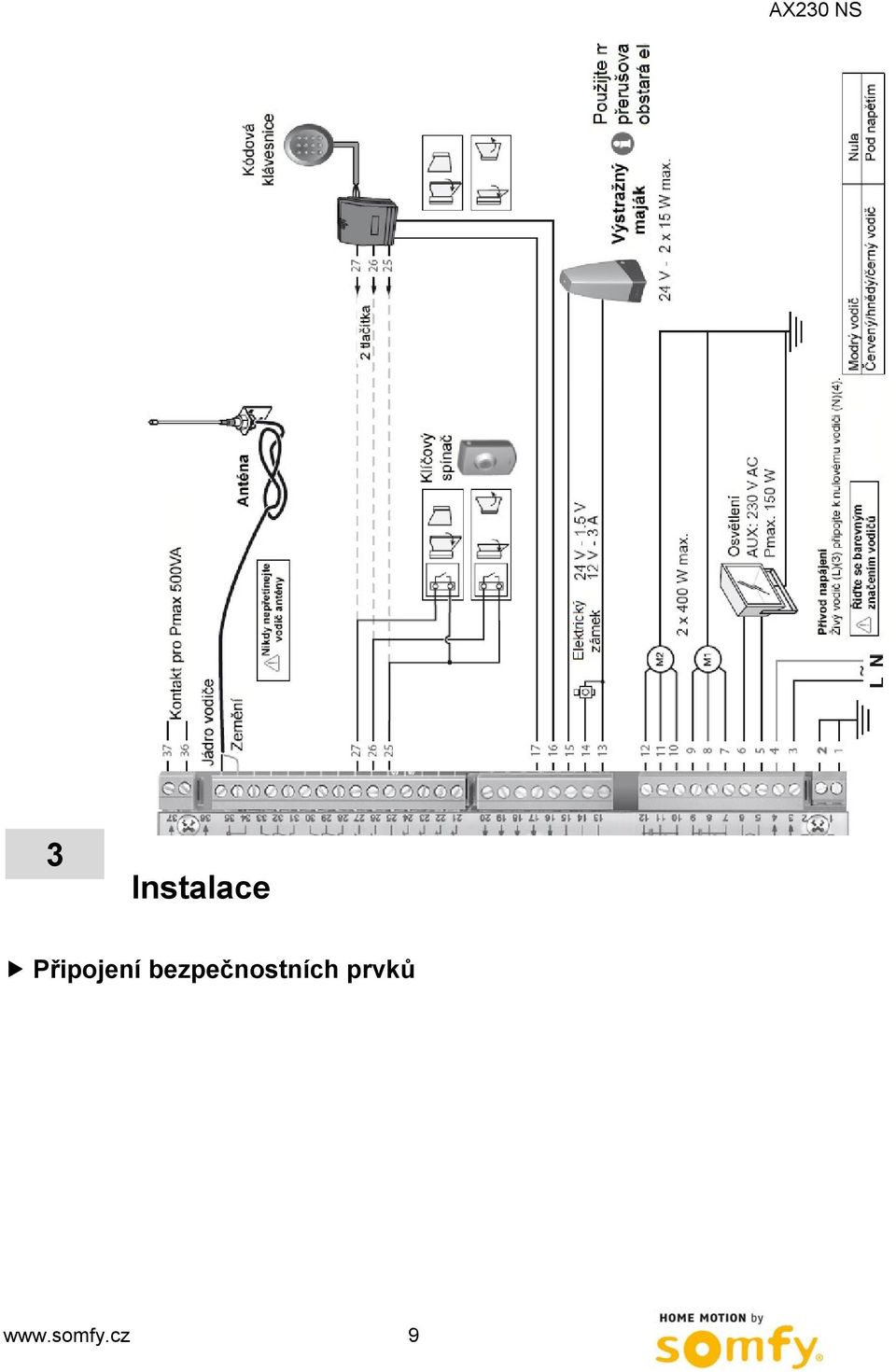

9 3 Instalace Připojení bezpečnostních prvků 9

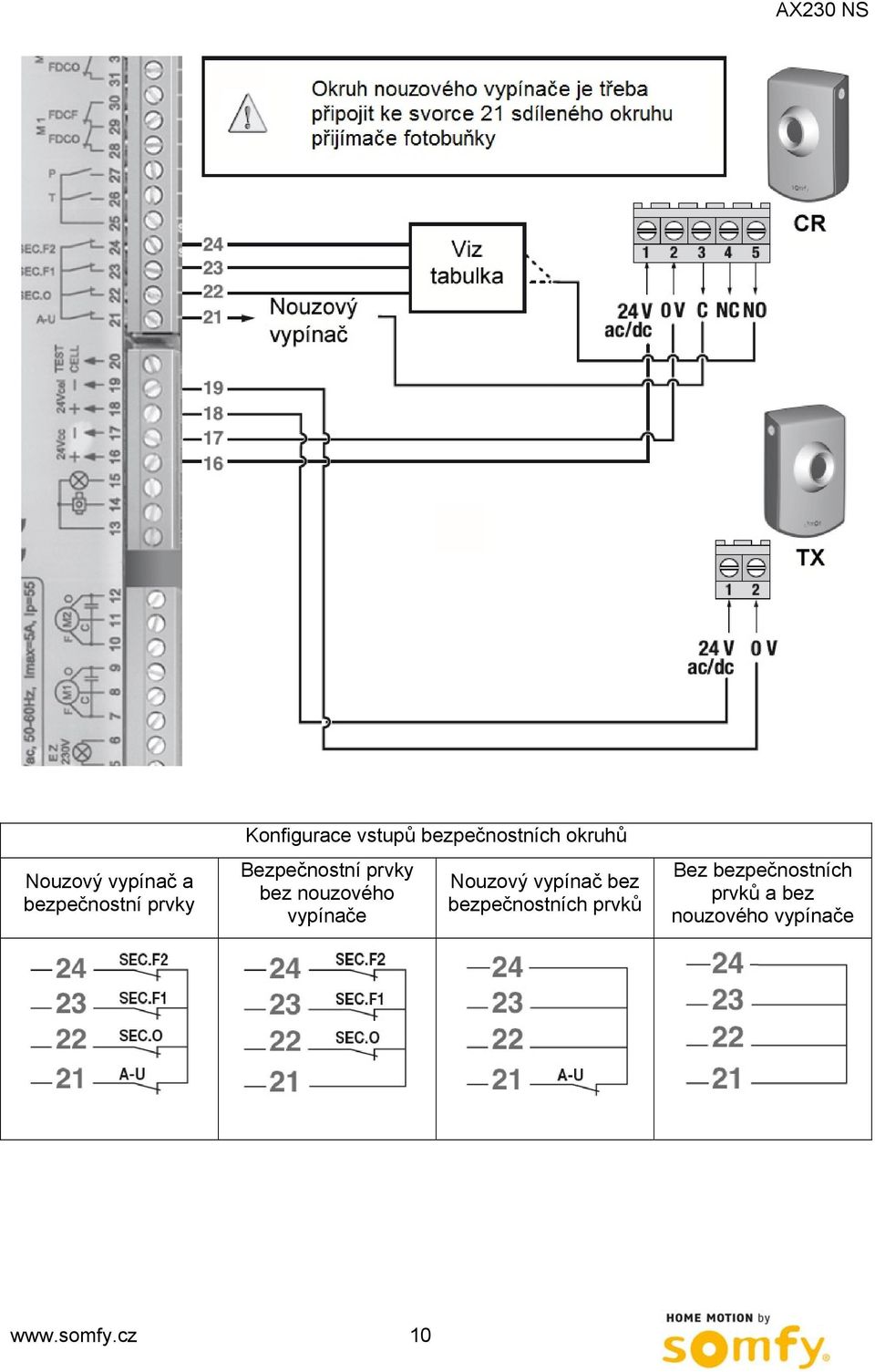

10 Nouzový vypínač a bezpečnostní prvky Konfigurace vstupů bezpečnostních okruhů Bezpečnostní prvky bez nouzového vypínače Nouzový vypínač bez bezpečnostních prvků Bez bezpečnostních prvků a bez nouzového vypínače 10
11 3 Instalace Připojení bezpečnostních prvků Připojení napájení reflexní fotobuňky Připojení kontaktní lišty Všechny nepoužité bezpečnostní vstupy je nutné navzájem propojit. 11
12 4 Nastavení Uživatelské rozhraní 12
13 4 Nastavení Jak nastavit parametry Hodnoty parametrů měňte pouze tehdy, když je brána zastavena a uzavřena. Po ukončení změn vždy překontrolujte, zda všechny bezpečnostní okruhy pracují správně. Pracovní režimy: P0 Pracovní režim řídící jednotky AX230 NS se volí pomocí parametru P0. Některé režimy vyžadují povinné připojení bezpečnostních prvků (viz strana 19). P0 = 0 P0 = 1 P0 = 2 P0 = 3 P0 = 4 P0 = 5 P0 = 6 Automatický Poloautomatický Blokovací Sekvenční Sekvenční se zpožděním 3 tlačítkový Ruční ovládání přímo na řídící jednotce Brána zavřena stiskem tlačítka na ovladači se otevře. Po uplynutí nastaveného zpoždění se brána začne automaticky zavírat. Brána se otvírá povely z ovladače jsou ignorovány. Brána se zavírá tlačítko způsobí opětovné otevření. Brána zavřena stiskem tlačítka na ovladači se otevře. Při otvírání jsou další povely z ovladače ignorovány. Brána otevřena po stisku tlačítka na ovladači se zavře. Při dalším stisku tlačítka během zavírání se začne opět otvírat. Pokud dojde k aktivaci bezpečnostních vstupů SEC.F1 nebo SEC.F2 (pohyb v prostoru fotobuněk) po otevření brány, následuje automatické zavírání brány až po uvolnění a uplynutí blokovacího času (parametr t2). Pokud buňky nezaznamenají žádný pohyb, dojde k automatickému zavírání po uplynutí času zpoždění (parametr t0). Stiskem tlačítka se brána začne otvírat, dalším stiskem se zastaví a opakovaným stiskem se začne zavírat atd. Podobně jako v sekvenčním režimu bez stisku tlačítka po otevření se však začne brána po uplynutí zpoždění (parametr t0) automaticky zavírat. V tomto pracovním režimu ovládají jednotlivé stisky tlačítka k otvírání, zavírání a zastavení brány. Tlačítko <+> na desce řídící elektroniky ovládá otvírání brány, tlačítko <-> zavírání. Bezpečnostní funkce kromě nouzového vypínače a omezování krouticího momentu jsou v tomto režimu vypnuty. 13
14 4 Nastavení Programování dálkového ovládání (parametr F0 ) Každé tlačítko na jednom dálkovém ovladači může ovládat jednu z těchto tří funkcí: Úplné otevření / Úplné + částečné otevření (pro pěší) / Pomocný výstup. Úplné + částečné otevření: Pro přiřazení funkce Úplné + částečné otevření musí být nejprve naprogramováno Úplné otevření (F0=00) a potom přeprogramováno pro částečné otevření (F0=01). Při provozu je pak funkce rozlišena délkou stisku ovladače: - krátký stisk (kratší než 0,5 vteřiny) spustí částečné otvírání pro průchod (otvírá se jen jedno křídlo); - dlouhý stisk (delší než 0,5 vteřiny) spustí úplné otevření (otvírají se obě křídla). Částečné otevření pro pěší průchod branou je možné pouze u dvoukřídlých bran (jednokřídlá brána se otevře zcela). Pro každé dálkové ovládání 1 Zvolte parametr F0. 2 Potvrďte. 3 Zvolte funkci, která má být tlačítku přiřazena. 14
15 4 Nastavení 4 Funkci tlačítka dálkového ovládání uložte stisknutím tohoto a potvrzovacího tlačítka zároveň. 5 Režim opustíte stisknutím Vymazání funkcí tlačítek dálkového ovládání (parametr F0 ) 1 Zvolte parametr F0. 2 Potvrďte. 3 Zvolte hodnotu Podržením potvrzovacího tlačítka (alespoň 5 vteřin) vymažete všechny funkce dálkového ovládání. 15
16 4 Nastavení Základní nastavení Výstraha před otvíráním P1 1 ANO 0 NE Počet motorů P2 1 1 motor 0 2 motory Elektrický zámek F1 1 ANO 0 NE Nastavení koncové polohy P3 1 ANO 0 NE V obou případech musí být nastavena rychlost otvírání/zavírání (pomalu nebo rychle). Aby se při nastavení koncové polohy předešlo prokluzu motoru, musí být celková doba všech sekvencí mnohem delší než provozní doba motoru. t7 0 až 99 s. Zpoždění při otvírání 0 až 99 s. Časové zpoždění t8 0 až 99 s. Zpoždění při zavírání 0 až 99 s. V případě dvoukřídlé brány je při otvírání / zavírání umožněno zpoždění druhého křídla. 16
17 4 Nastavení Shoda s normami Z hlediska provozního režimu (ČSN EN Tabulka 1) Přehled povinného příslušenství Síla Sekvenční režim (P0=3) Ostatní režimy Větší než je definováno v ČSN EN 12453, příloha A Úplný seznam parametrů kontaktní lišta kontaktní lišta výstražný maják osvětlení prostoru fotobuňky Parametr Funkce Hodnota Nastavení P0 P1 P2 Zapnuto Výstraha Počet motorů 0 Automatická 1 Poloautomatická 2 Blokovací 3 Sekvenční 4 Sekvenční se zpožděním 5 Ruční interní tlačítka +/- 0 Bez výstrahy 1 S předchozí výstrahou 0 2 motory 1 1 motor 0 Bez koncové polohy P3 Nastavení koncové polohy 1 S koncovou polohou P4 Krouticí moment 1. motoru (05) Krouticí moment % P5 Krouticí moment 2. motoru (05) Krouticí moment % A0 A1 A2 Aktivace bezpečnostních funkcí při otvírání Aktivace bezpečnostních funkcí (1, 2) při zavírání Autotest bezpečnostního zařízení při otvírání 0 STOP 1 Úplná reverzace chodu 2 Částečná reverzace chodu 0 STOP 1 Úplná reverzace chodu 2 Částečná reverzace chodu 0 Bez funkce autotest 1 S funkcí autotest 17
18 Parametr Funkce Hodnota Nastavení A3 A4 A5 A6 A7 F0 F1 F2 F3 F4 Autotest fotobuňky (pro zavírání) přerušením napájení vstup 1 Autotest fotobuňky (pro zavírání) přerušením napájení vstup 2 Autotest reflexní fotobuňky nebo kontaktní lišty (pro zavírání) vstup 1 Autotest reflexní fotobuňky nebo kontaktní lišty (pro zavírání) vstup 2 Funkce ADMAP (pro zavírání) na vstupu 1 Uložení funkcí dálkového ovladače až pro 16 dálkových ovladačů Elektrický zámek Elektrický zámek / ventilace Pomocný výstup Zamknutí klávesnice 0 Bez funkce autotest 1 S funkcí autotest 0 Bez funkce autotest 1 S funkcí autotest 0 Bez funkce autotest 1 S funkcí autotest 0 Bez funkce autotest 1 S funkcí autotest 0 Bez funkce ADMAP 1 S funkcí ADMAP 0 Úplné ovládání 1 Pěší průchod 2 Pomocné 3 Zastavení otvírání / zavírání 4 Vymazání všech funkcí tlačítek (podržet min. 5 s.) 0 Bez elektrického zámku 1 S elektrickým zámkem 0 12V elektrický zámek 1 24V elektrický zámek 2 Ventilátor 3 Signalizace otevřené brány 0 Kontakt pro časový spínač 1 Signalizace otevřené brány Impulsní kontakt dálkového ovládání Přepínací kontakt dálkového ovládání Alarm při detekci jakékoli závady Alarm pouze při pokusu o násilné otevření 55 Klávesnice zamknuta XX Klávesnice odemknuta jakékoli jiné číslo) F5 Zobrazení spotřeby příslušenství XX Proud měřený v A 18
19 Parametr Funkce Hodnota Nastavení U0 XX Desítky a jednotky U1 XX Tisíce a stovky Čítač cyklů U2 XX Stovky a desetitisíce Např.: U2=05 U1=43 U0=12 = cyklů Zvýrazněné hodnoty odpovídají továrnímu nastavení. Nastavení časového zpoždění Parametr Funkce Hodnota Nastavení t0 t1 Čas znovuzavření (pro pěší průchod) Prodleva osvětlení po ukončení cyklu (05) Po 1 vteřině (00) Po 1 vteřině t2 Prodleva po průchodu fotobuňkou (00) Po 1 vteřině t3 Zrychlení na max. rychlost motorů (01) Po 1 vteřině t4 t5 Provozní doba 1. motoru při rychlém chodu Provozní doba 2. motoru při rychlém chodu t6* Provozní doba obou motorů při pomalém chodu (10) Po 1 vteřině (10) Po 1 vteřině (10) Po 1 vteřině t7 Zpoždění při otvírání (02) Po 1 vteřině t8 Zpoždění při zavírání (05) Po 1 vteřině t9 Nepoužívá se Po 1 vteřině ta Prodleva před reverzací (02) Po 1 vteřině * Některé typy motorů (tubulární, brzdový atd.) nemohou pracovat v pomalém chodu (kvůli vibracím). V takovém případě nastavte t6 na hodnotu 0. Zvýrazněné hodnoty odpovídají továrnímu nastavení. 19

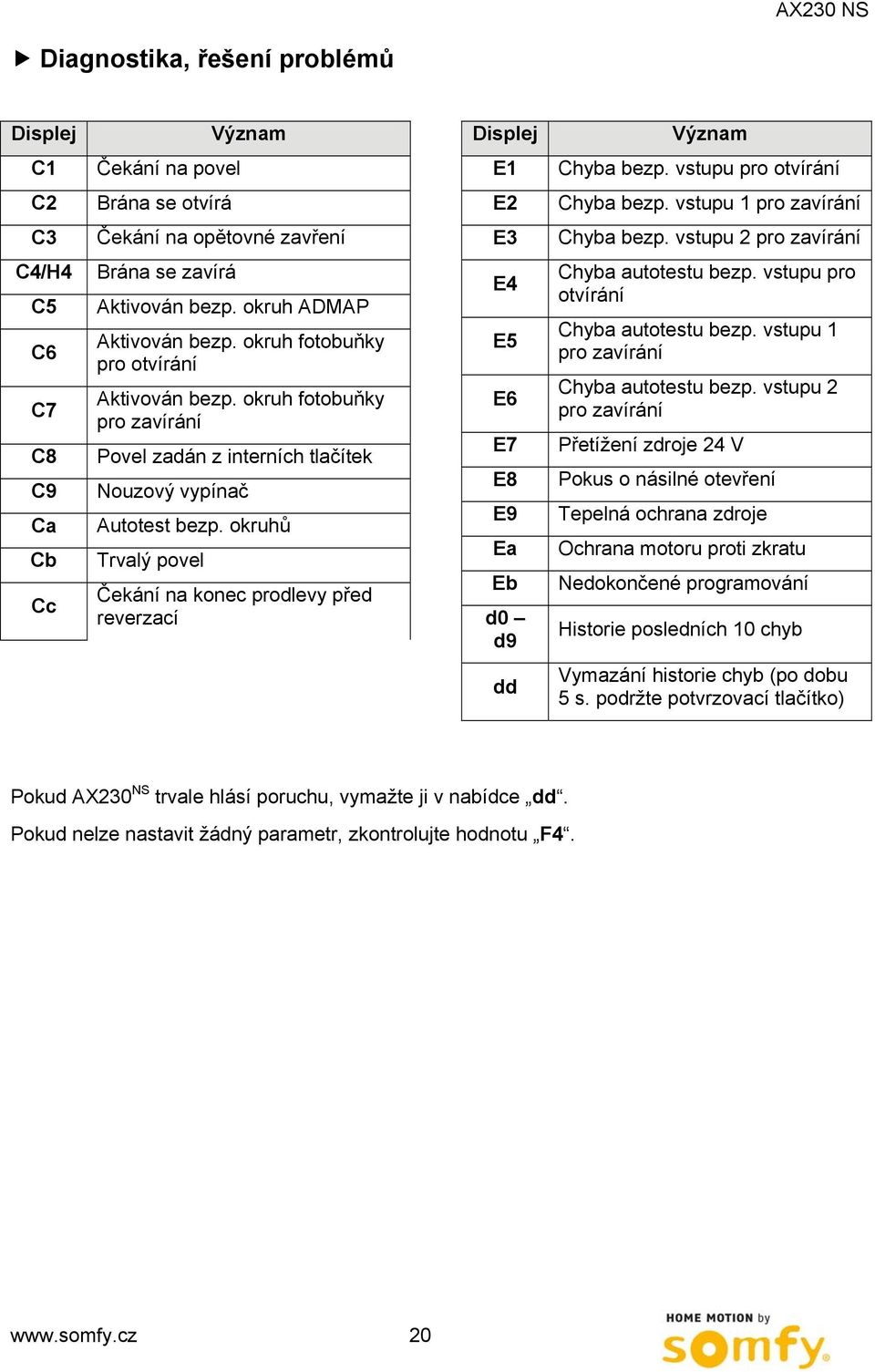

20 Diagnostika, řešení problémů Displej Význam Displej Význam C1 Čekání na povel E1 Chyba bezp. vstupu pro otvírání C2 Brána se otvírá E2 Chyba bezp. vstupu 1 pro zavírání C3 Čekání na opětovné zavření E3 Chyba bezp. vstupu 2 pro zavírání C4/H4 C5 C6 C7 C8 C9 Ca Cb Cc Brána se zavírá Aktivován bezp. okruh ADMAP Aktivován bezp. okruh fotobuňky pro otvírání Aktivován bezp. okruh fotobuňky pro zavírání Povel zadán z interních tlačítek Nouzový vypínač Autotest bezp. okruhů Trvalý povel Čekání na konec prodlevy před reverzací E4 E5 E6 E7 E8 E9 Ea Eb d0 d9 Chyba autotestu bezp. vstupu pro otvírání Chyba autotestu bezp. vstupu 1 pro zavírání Chyba autotestu bezp. vstupu 2 pro zavírání Přetížení zdroje 24 V Pokus o násilné otevření Tepelná ochrana zdroje Ochrana motoru proti zkratu Nedokončené programování Historie posledních 10 chyb dd Vymazání historie chyb (po dobu 5 s. podržte potvrzovací tlačítko) Pokud AX230 NS trvale hlásí poruchu, vymažte ji v nabídce dd. Pokud nelze nastavit žádný parametr, zkontrolujte hodnotu F
