1 STAVEBNÍ STROJE A ZAŘÍZENÍ VÝROBKY A SPECIFIKACE 1

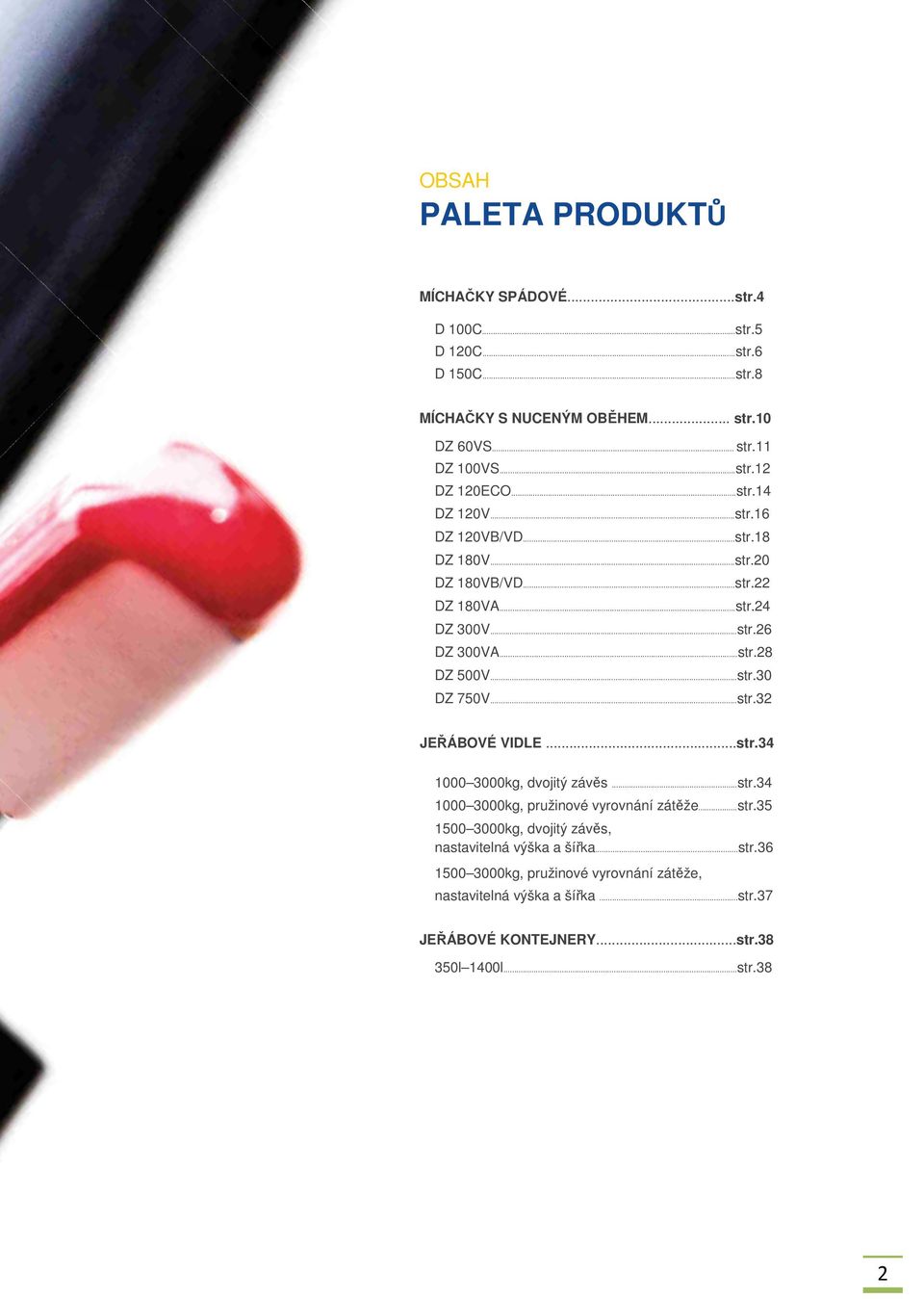

2 OBSAH PALETA PRODUKTŮ MÍCHAČKY SPÁDOVÉ...str.4 D 100C...str.5 D 120C...str.6 D 150C...str.8 MÍCHAČKY S NUCENÝM OBĚHEM... str.10 DZ 60VS... str.11 DZ 100VS...str.12 DZ 120ECO...str.14 DZ 120V...str.16 DZ 120VB/VD...str.18 DZ 180V...str.20 DZ 180VB/VD...str.22 DZ 180VA...str.24 DZ 300V...str.26 DZ 300VA...str.28 DZ 500V...str.30 DZ 750V...str.32 JEŘÁBOVÉ VIDLE...str kg, dvojitý závěs...str kg, pružinové vyrovnání zátěže...str kg, dvojitý závěs, nastavitelná výška a šířka...str kg, pružinové vyrovnání zátěže, nastavitelná výška a šířka...str.37 JEŘÁBOVÉ KONTEJNERY...str l 1400l...str.38 2

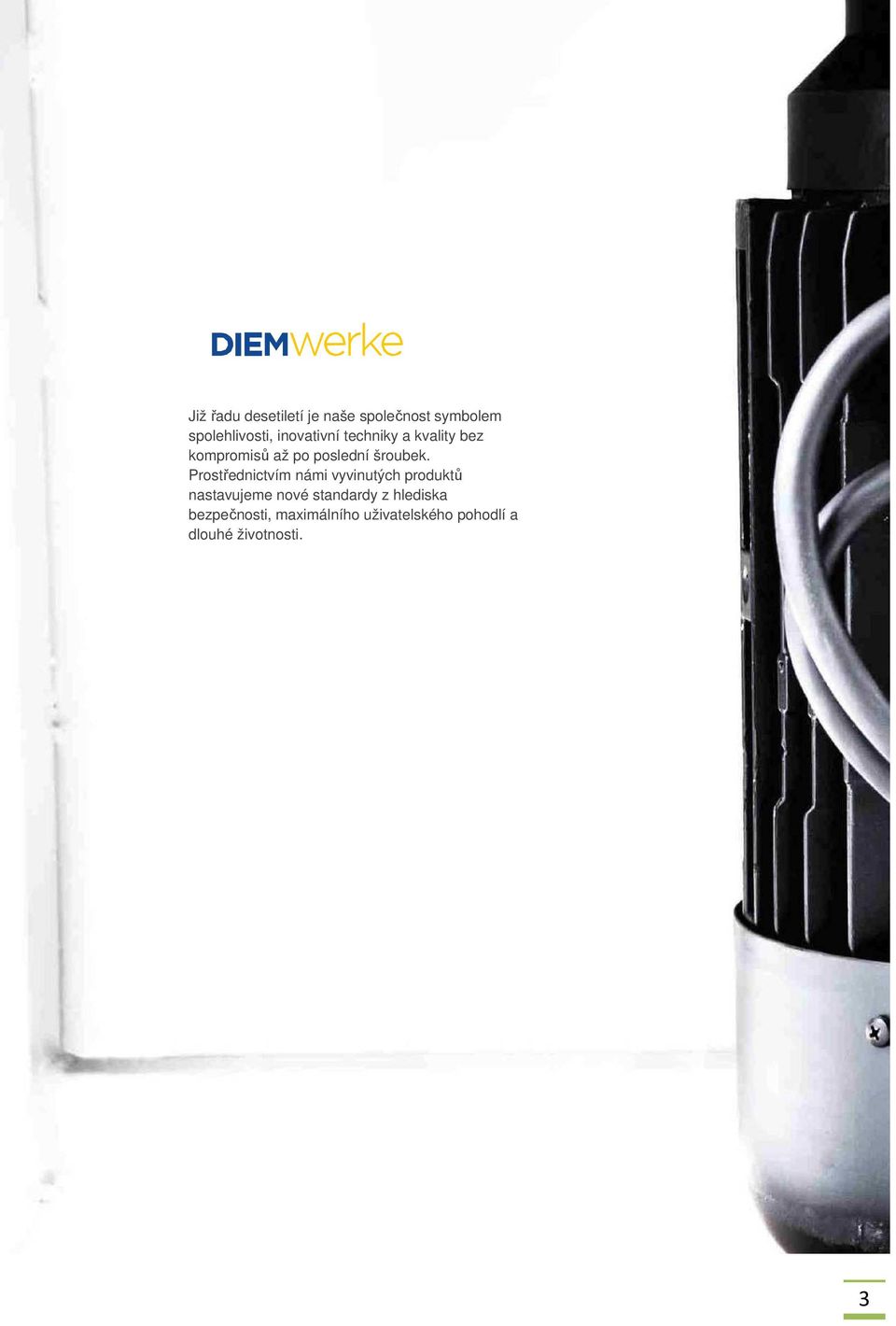

3 Již řadu desetiletí je naše společnost symbolem spolehlivosti, inovativní techniky a kvality bez kompromisů až po poslední šroubek. Prostřednictvím námi vyvinutých produktů nastavujeme nové standardy z hlediska bezpečnosti, maximálního uživatelského pohodlí a dlouhé životnosti. 3

4 4

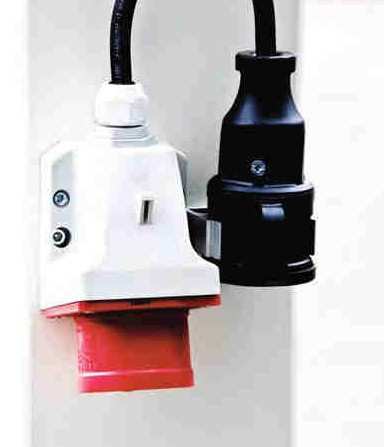

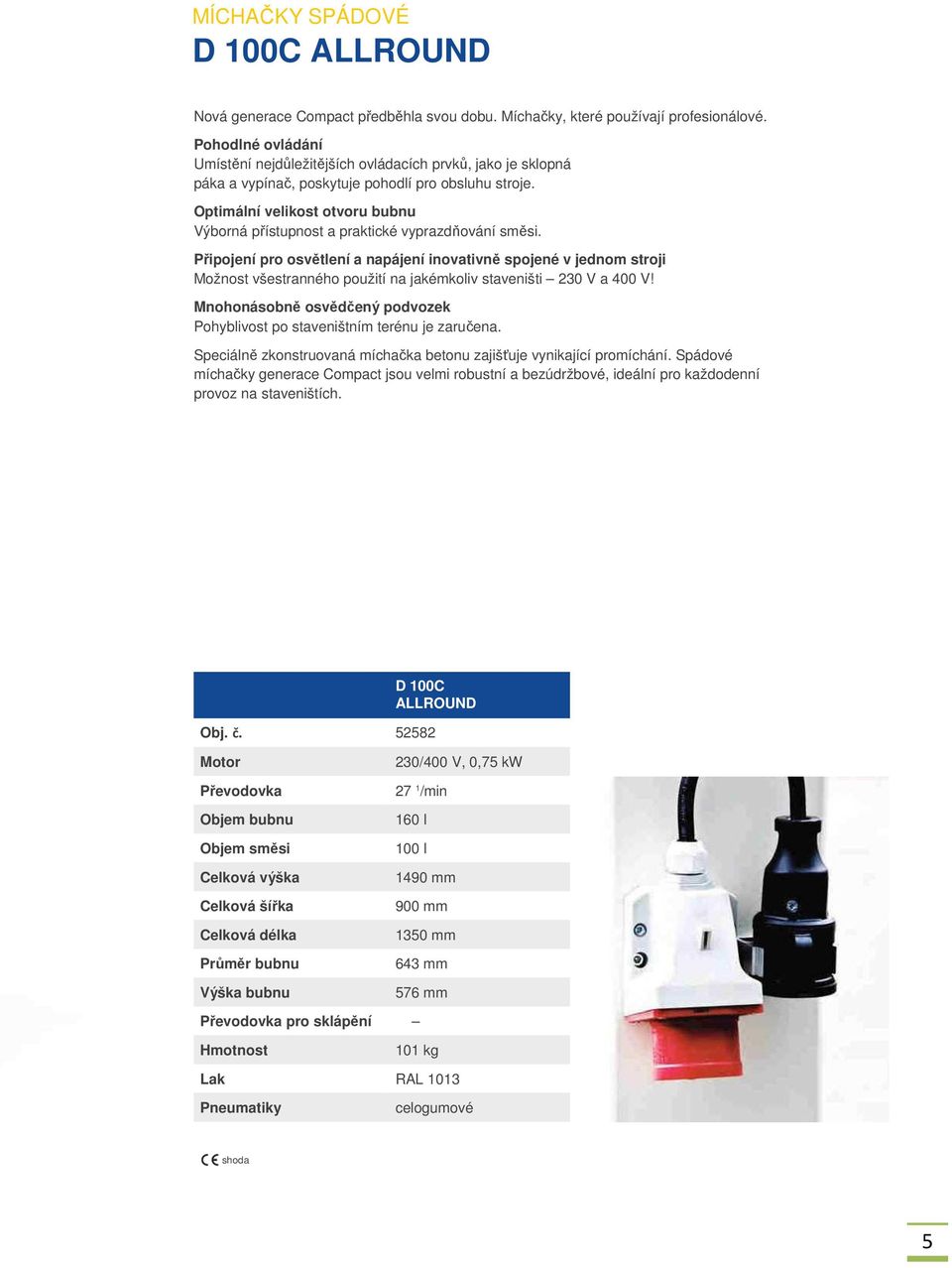

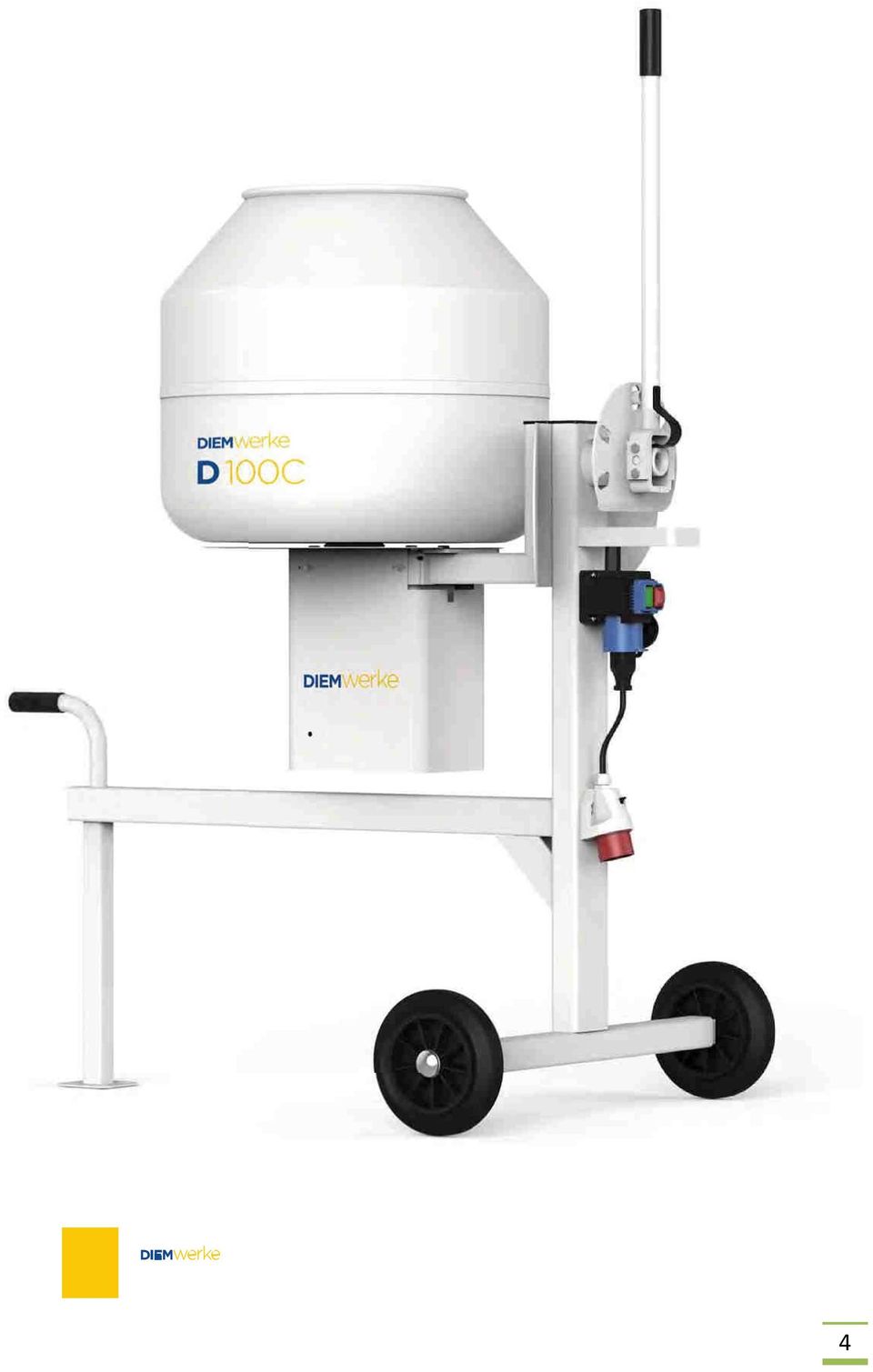

5 MÍCHAČKY SPÁDOVÉ D 100C ALLROUND Nová generace Compact předběhla svou dobu. Míchačky, které používají profesionálové. Pohodlné ovládání Umístění nejdůležitějších ovládacích prvků, jako je sklopná páka a vypínač, poskytuje pohodlí pro obsluhu stroje. Optimální velikost otvoru bubnu Výborná přístupnost a praktické vyprazdňování směsi. Připojení pro osvětlení a napájení inovativně spojené v jednom stroji Možnost všestranného použití na jakémkoliv staveništi 230 V a 400 V! Mnohonásobně osvědčený podvozek Pohyblivost po staveništním terénu je zaručena. Speciálně zkonstruovaná míchačka betonu zajišťuje vynikající promíchání. Spádové míchačky generace Compact jsou velmi robustní a bezúdržbové, ideální pro každodenní provoz na staveništích. Obj. č D 100C ALLROUND Motor Převodovka Objem bubnu Objem směsi Celková výška Celková šířka Celková délka Průměr bubnu Výška bubnu 230/400 V, 0,75 kw 27 1 /min 160 l 100 l 1490 mm 900 mm 1350 mm 643 mm 576 mm Převodovka pro sklápění Hmotnost 101 kg Lak RAL 1013 Pneumatiky celogumové shoda 5

6 6

7 MÍCHAČKY SPÁDOVÉ D 120C ALLROUND Nová generace Compact předběhla svou dobu. Míchačky, které používají profesionálové. Pohodlné ovládání Umístění nejdůležitějších ovládacích prvků, jako je sklopná páka a vypínač, poskytuje pohodlí pro obsluhu stroje. Optimální velikost otvoru bubnu Výborná přístupnost a praktické vyprazdňování směsi. Připojení pro osvětlení a napájení inovativně spojené v jednom stroji Možnost všestranného použití na jakémkoliv staveništi 230 V a 400 V! Mnohonásobně osvědčený podvozek Pohyblivost po staveništním terénu je zaručena. Speciálně zkonstruovaná míchačka betonu zajišťuje vynikající promíchání. Spádové míchačky generace Compact jsou velmi robustní a bezúdržbové, ideální pro každodenní provoz na staveništích. Obj. č D 120C ALLROUND Motor Převodovka Objem bubnu Objem směsi Celková výška Celková šířka Celková délka Průměr bubnu Výška bubnu 230/400 V, 0,75 kw 27 1 /min 180 l 120 l 1535 mm 943 mm 1350 mm 643 mm 631 mm Převodovka pro sklápění Hmotnost 151 kg Lak RAL 1013 Pneumatiky celogumové shoda 7

8 MÍCHAČKY SPÁDOVÉ D 150C ALLROUND Nová generace Compact předběhla svou dobu. Míchačky, které používají profesionálové. Pohodlné ovládání Standardní vestavěná převodovka pro sklápění umožňuje nepřetržité, automatické vyprazdňování bez námahy. Optimální velikost otvoru bubnu Výborná přístupnost a praktické vyprazdňování směsi. Připojení pro osvětlení a napájení inovativně spojené v jednom stroji Možnost všestranného použití na jakémkoliv staveništi 230 V a 400 V! Mnohonásobně osvědčený podvozek Pohyblivost po staveništním terénu je zaručena. Speciálně zkonstruovaná míchačka betonu zajišťuje vynikající promíchání. Spádové míchačky generace Compact jsou velmi robustní a bezúdržbové, ideální pro každodenní provoz na staveništích. Obj. č D 150C ALLROUND Motor Převodovka Objem bubnu Objem směsi Celková výška Celková šířka Celková délka Průměr bubnu Výška bubnu Převodovka pro sklápění Hmotnost 230/400 V, 0,90 kw 27 1 /min 240 l 150 l 1565 mm 980 mm 1525 mm 800 mm 625 mm 1,10 kw, 10 1 /min 197 kg Lak RAL 1013 Pneumatiky Ostatní celogumové měnič fází plynulé, elektrické sklápění shoda 8

9 9

10 /13 10

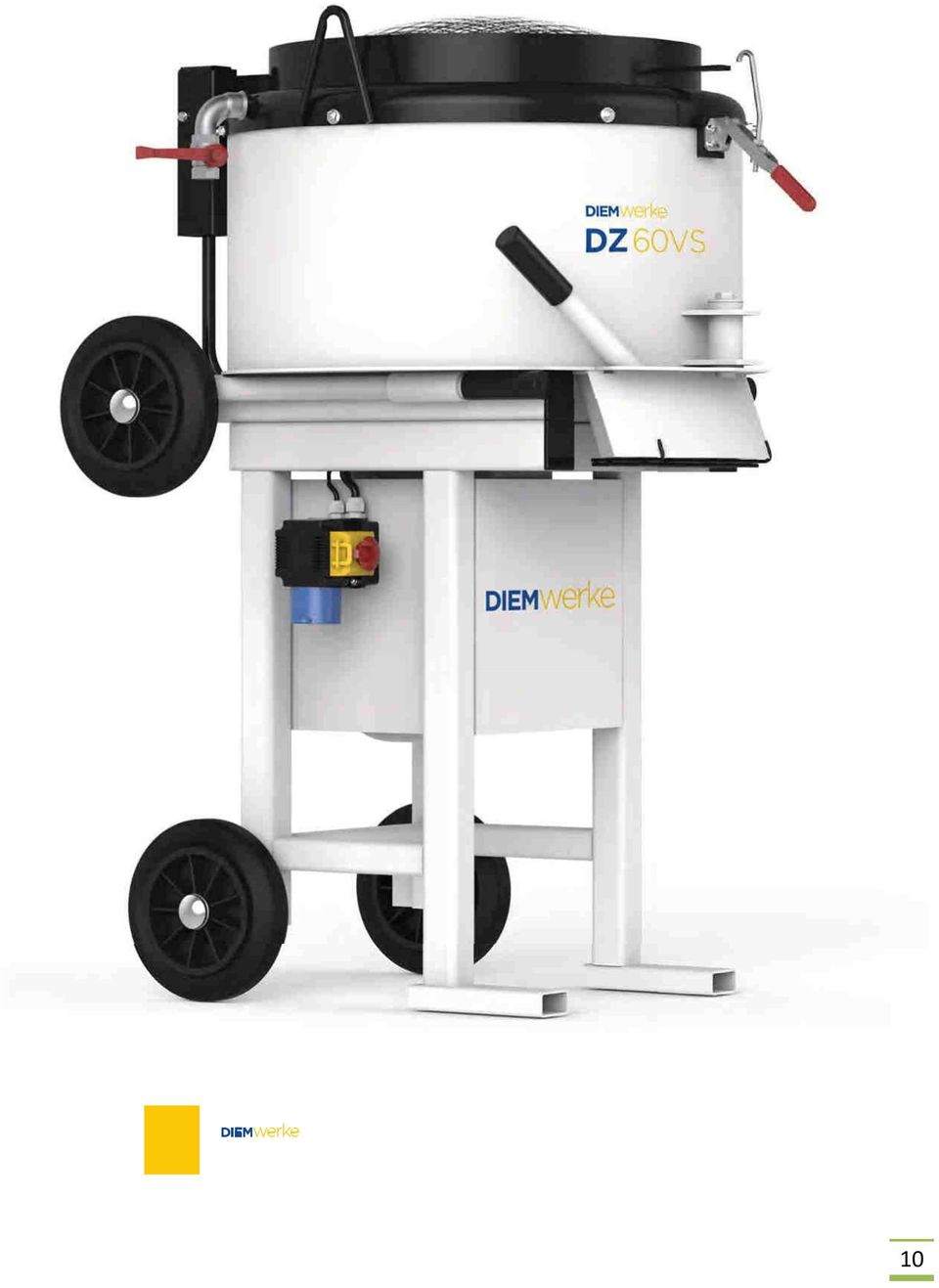

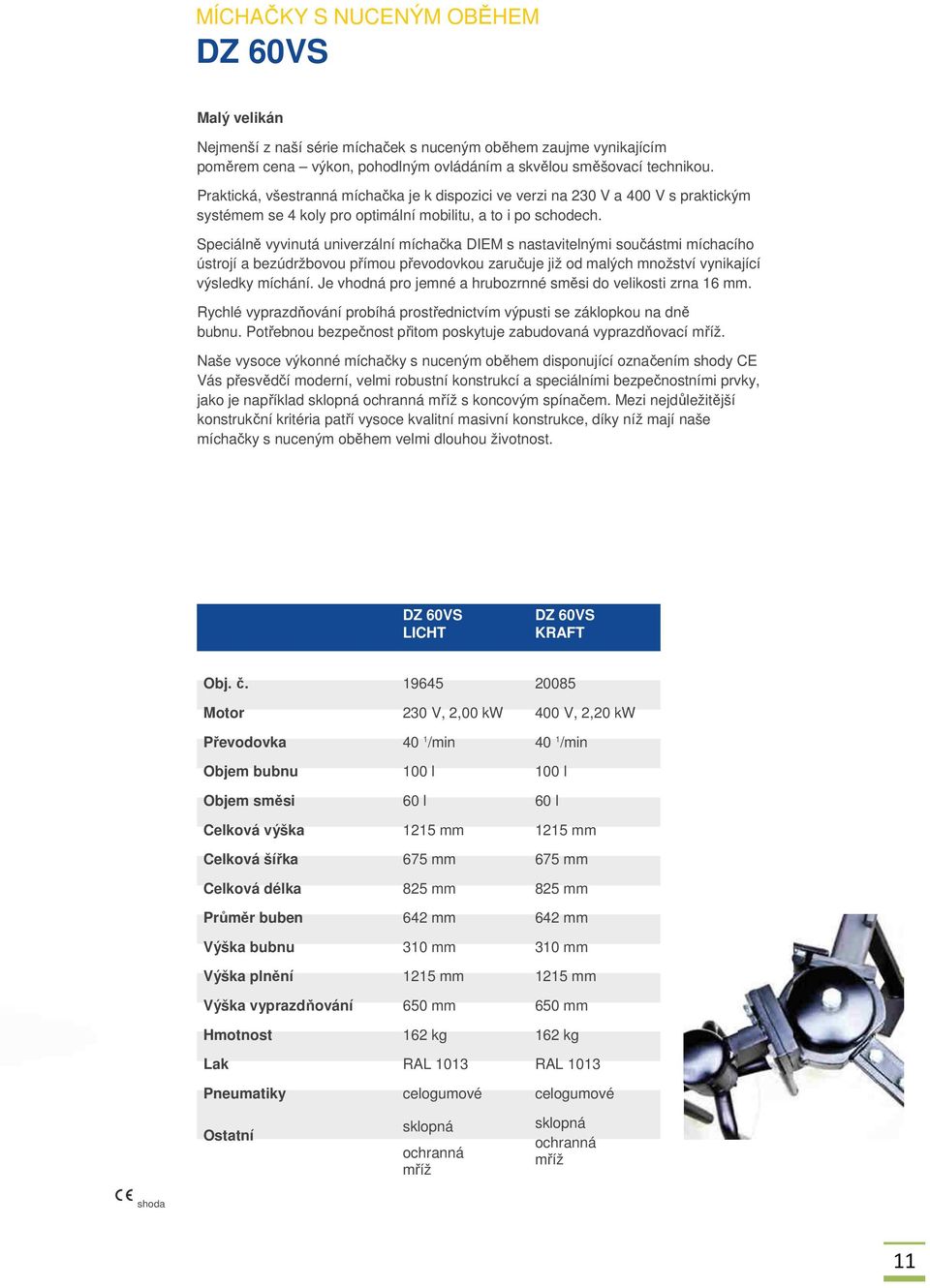

11 MÍCHAČKY S NUCENÝM OBĚHEM DZ 60VS Malý velikán Nejmenší z naší série míchaček s nuceným oběhem zaujme vynikajícím poměrem cena výkon, pohodlným ovládáním a skvělou směšovací technikou. Praktická, všestranná míchačka je k dispozici ve verzi na 230 V a 400 V s praktickým systémem se 4 koly pro optimální mobilitu, a to i po schodech. Speciálně vyvinutá univerzální míchačka DIEM s nastavitelnými součástmi míchacího ústrojí a bezúdržbovou přímou převodovkou zaručuje již od malých množství vynikající výsledky míchání. Je vhodná pro jemné a hrubozrnné směsi do velikosti zrna 16 mm. Rychlé vyprazdňování probíhá prostřednictvím výpusti se záklopkou na dně bubnu. Potřebnou bezpečnost přitom poskytuje zabudovaná vyprazdňovací mříž. Naše vysoce výkonné míchačky s nuceným oběhem disponující označením shody CE Vás přesvědčí moderní, velmi robustní konstrukcí a speciálními bezpečnostními prvky, jako je například sklopná ochranná mříž s koncovým spínačem. Mezi nejdůležitější konstrukční kritéria patří vysoce kvalitní masivní konstrukce, díky níž mají naše míchačky s nuceným oběhem velmi dlouhou životnost. DZ 60VS LICHT DZ 60VS KRAFT Obj. č Motor 230 V, 2,00 kw 400 V, 2,20 kw Převodovka 40 1 /min 40 1 /min Objem bubnu 100 l 100 l Objem směsi 60 l 60 l Celková výška 1215 mm 1215 mm Celková šířka 675 mm 675 mm Celková délka 825 mm 825 mm Průměr buben 642 mm 642 mm Výška bubnu 310 mm 310 mm Výška plnění 1215 mm 1215 mm Výška vyprazdňování 650 mm 650 mm Hmotnost 162 kg 162 kg Lak RAL 1013 RAL 1013 Pneumatiky celogumové celogumové Ostatní sklopná ochranná mříž sklopná ochranná mříž shoda 11

12 12

13 MÍCHAČKY S NUCENÝM OBĚHEM DZ 100VS Bestseller Možnosti použití tohoto osvědčeného bestselleru jsou takřka neomezené. Naše míchačka DZ 100VSK, která je k dispozici ve verzi 230 V nebo 400 V, si na malých stavbách stejně jako v oblasti velkoprůmyslu vydobyla vynikající jméno. Praktické celogumové pneumatiky zajišťují optimální mobilitu. Speciálně vyvinutá univerzální míchačka DIEM s nastavitelnými součástmi míchacího ústrojí a bezúdržbovou přímou převodovkou zaručuje již od malých množství vynikající výsledky míchání. Je vhodná pro jemné a hrubozrnné směsi o velikosti zrna do 32mm. Rychlé vyprazdňování probíhá prostřednictvím výpusti se záklopkou na dně bubnu. Potřebnou bezpečnost přitom poskytuje zabudovaná vyprazdňovací mříž. Naše vysoce výkonné míchačky s nuceným oběhem disponující označením shody CE Vás přesvědčí moderní, velmi robustní konstrukcí a speciálními bezpečnostními prvky, jako je například sklopná ochranná mříž s koncovým spínačem. Mezi nejdůležitější konstrukční kritéria patří vysoce kvalitní masivní konstrukce, díky níž mají naše míchačky s nuceným oběhem velmi dlouhou životnost. DZ 100VS LICHT DZ 100VS KRAFT Obj. č Motor 230 V, 2,00 kw 400 V, 2,20 kw Převodovka 40 1 /min 40 1 /min Objem bubnu 135 l 135 l Objem směsi 100 l 100 l Celková výška 1370 mm 1370 mm Celková šířka 780 mm 780 mm Celková délka 845 mm 845 mm Průměr bubnu 700 mm 700 mm Výška bubnu 370 mm 370 mm Výška plnění 1370 mm 1370 mm Výška vyprazdňování 700 mm 700 mm Hmotnost 203 kg 203 kg Lak RAL 1013 RAL 1013 Pneumatiky celogumové celogumové Ostatní sklopná ochranná mříž sklopná ochranná mříž shoda 13

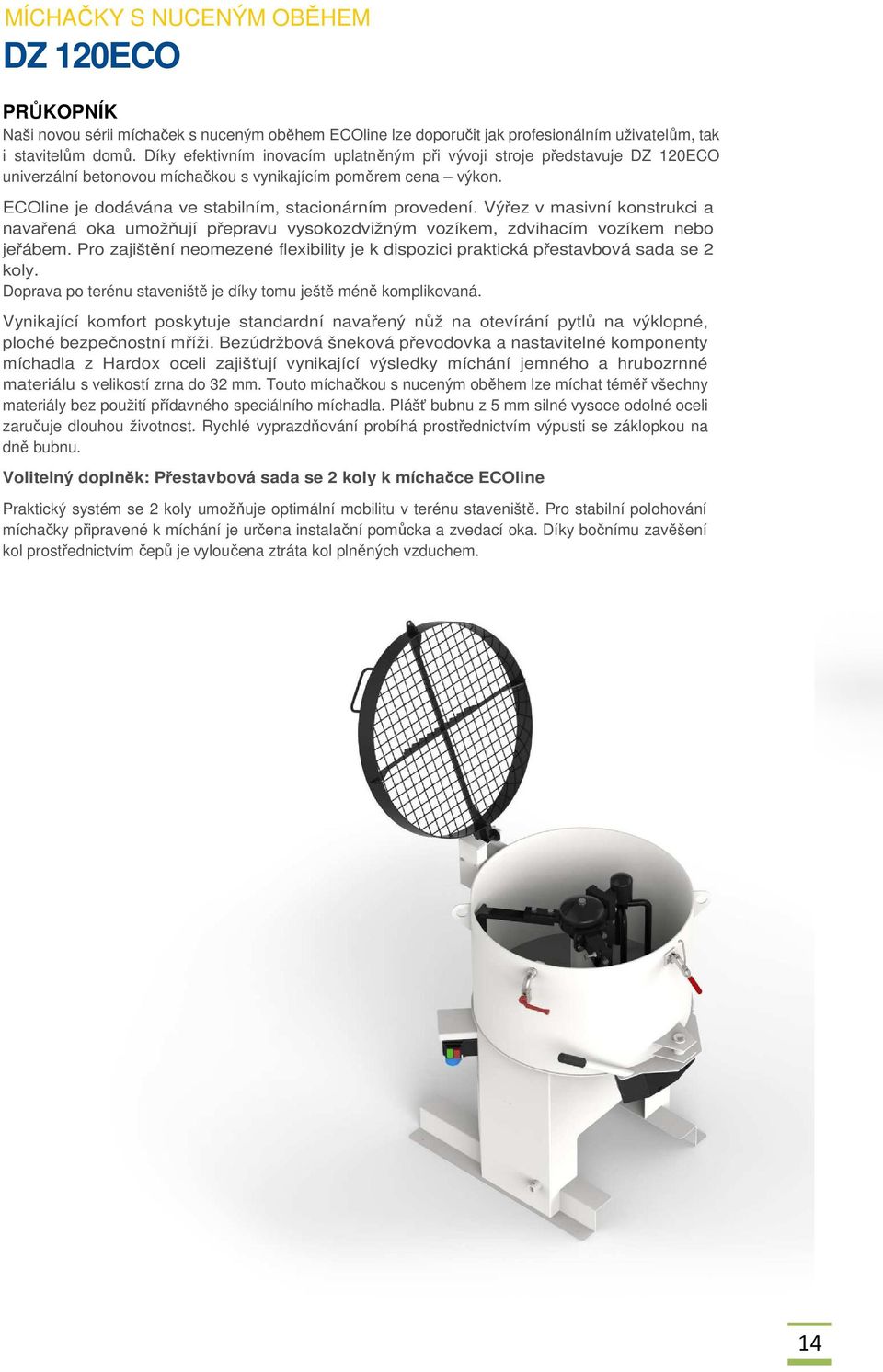

14 MÍCHAČKY S NUCENÝM OBĚHEM DZ 120ECO PRŮKOPNÍK Naši novou sérii míchaček s nuceným oběhem ECOline lze doporučit jak profesionálním uživatelům, tak i stavitelům domů. Díky efektivním inovacím uplatněným při vývoji stroje představuje DZ 120ECO univerzální betonovou míchačkou s vynikajícím poměrem cena výkon. ECOline je dodávána ve stabilním, stacionárním provedení. Výřez v masivní konstrukci a navařená oka umožňují přepravu vysokozdvižným vozíkem, zdvihacím vozíkem nebo jeřábem. Pro zajištění neomezené flexibility je k dispozici praktická přestavbová sada se 2 koly. Doprava po terénu staveniště je díky tomu ještě méně komplikovaná. Vynikající komfort poskytuje standardní navařený nůž na otevírání pytlů na výklopné, ploché bezpečnostní mříži. Bezúdržbová šneková převodovka a nastavitelné komponenty míchadla z Hardox oceli zajišťují vynikající výsledky míchání jemného a hrubozrnné materiálu s velikostí zrna do 32 mm. Touto míchačkou s nuceným oběhem lze míchat téměř všechny materiály bez použití přídavného speciálního míchadla. Plášť bubnu z 5 mm silné vysoce odolné oceli zaručuje dlouhou životnost. Rychlé vyprazdňování probíhá prostřednictvím výpusti se záklopkou na dně bubnu. Volitelný doplněk: Přestavbová sada se 2 koly k míchačce ECOline Praktický systém se 2 koly umožňuje optimální mobilitu v terénu staveniště. Pro stabilní polohování míchačky připravené k míchání je určena instalační pomůcka a zvedací oka. Díky bočnímu zavěšení kol prostřednictvím čepů je vyloučena ztráta kol plněných vzduchem. 14

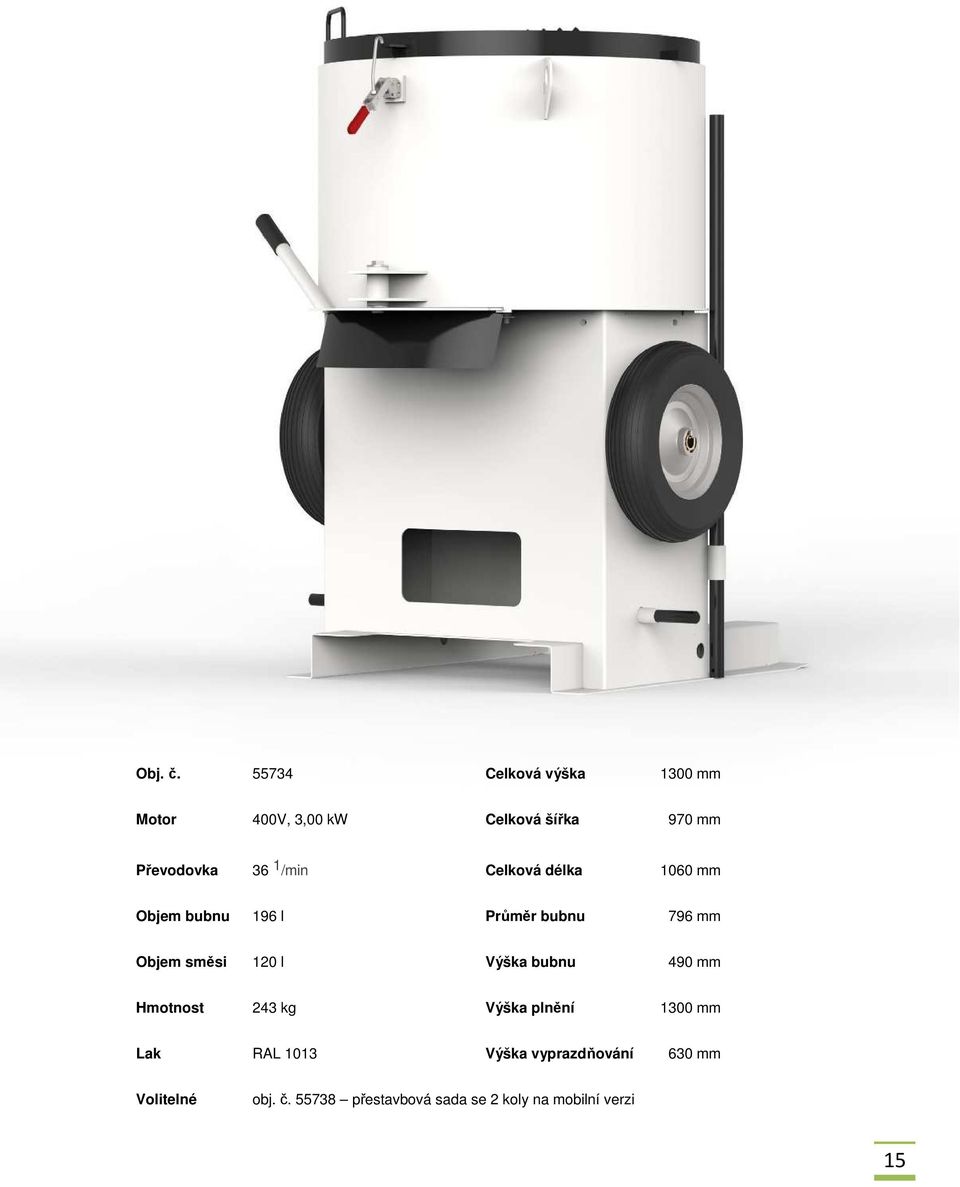

15 Obj. č Celková výška 1300 mm Motor 400V, 3,00 kw Celková šířka 970 mm Převodovka 36 1 /min Celková délka 1060 mm Objem bubnu 196 l Průměr bubnu 796 mm Objem směsi 120 l Výška bubnu 490 mm Hmotnost 243 kg Výška plnění 1300 mm Lak RAL 1013 Výška vyprazdňování 630 mm Volitelné obj. č přestavbová sada se 2 koly na mobilní verzi 15

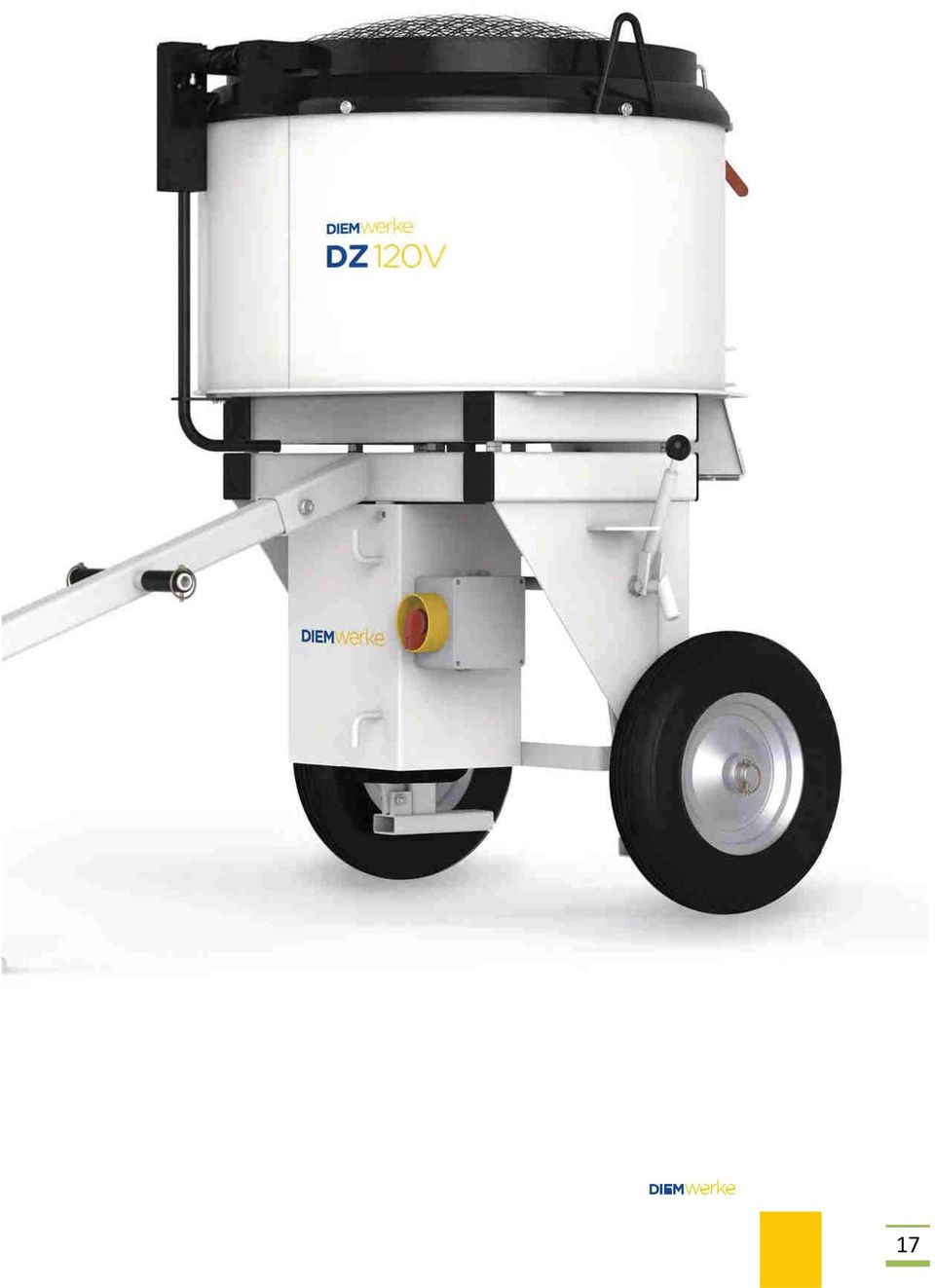

16 MÍCHAČKY S NUCENÝM OBĚHEM DZ 120V Klasika Naše nejoblíbenější vysoce výkonná míchačka s nuceným oběhem skvěle funguje, a to jak ve stacionární, tak i mobilní verzi. Speciální nohy a vestavěný pákový mechanismus zajišťují stabilitu, pneumatiky kol se starají o optimální mobilitu. Extrémně dlouhou životnost a odolnost zaručuje plášť bubnu z 5 mm silné vysoce odolné oceli a masivní podvozek Bezúdržbová převodovka a nastavitelné komponenty míchacího zařízení z Hardox oceli zajišťují vynikající výsledky míchání jemného a hrubozrnné materiálu s velikostí zrna do 32 mm. Touto univerzální míchačkou lze míchat téměř všechny materiály bez použití přídavného speciálního míchacího zařízení. Rychlé vyprazdňování probíhá prostřednictvím výpusti se záklopkou na dně bubnu. Naše vysoce výkonné míchačky s nuceným oběhem disponující označením shody CE Vás přesvědčí moderní, velmi robustní konstrukcí a speciálními bezpečnostními prvky, jako je například sklopná ochranná mříž s koncovým spínačem nebo vyprazdňovací mříž. DZ 120V MOBILNÍ DZ 120V STACIONÁRNÍ Obj. č Motor 400 V, 4,00 kw 400 V, 4,00 kw Převodovka 61 1 /min 61 1 /min Objem bubnu 196 l 196 l Objem směsi 120 l 120 l Celková výška v jízdním stavu 1295 mm Celková výška při míchání 1325 mm 1315 mm Celková šířka 935 mm 965 mm Celková délka 1685 mm 960 mm Průměr bubnu 796 mm 796 mm Výška bubnu 400 mm 400 mm Výška plnění 1325 mm 1315 mm Výška vyprazdňování 630 mm 630 mm Hmotnost 272 kg 277 kg Lak RAL 1013 RAL 1013 Pneumatiky kolo plněné vzduchem Ostatní sklopná ochranná mříž sklopná ochranná mříž shoda 16

17 17

18 18

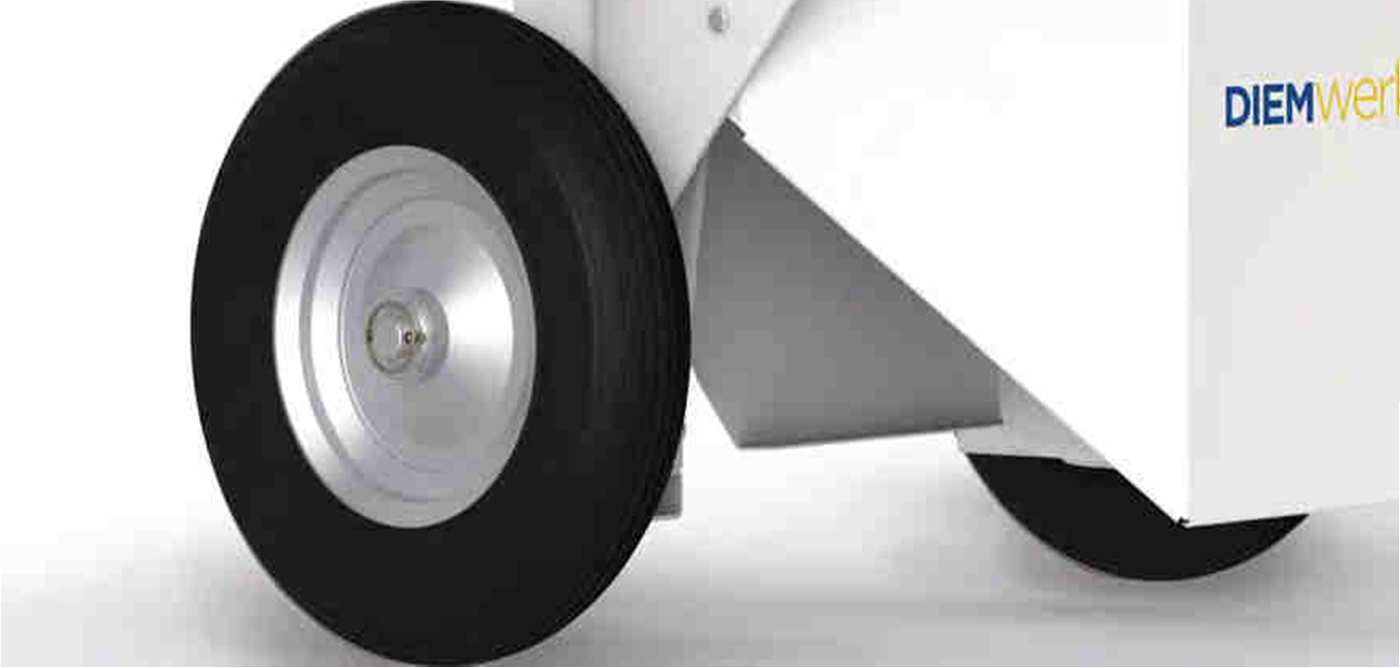

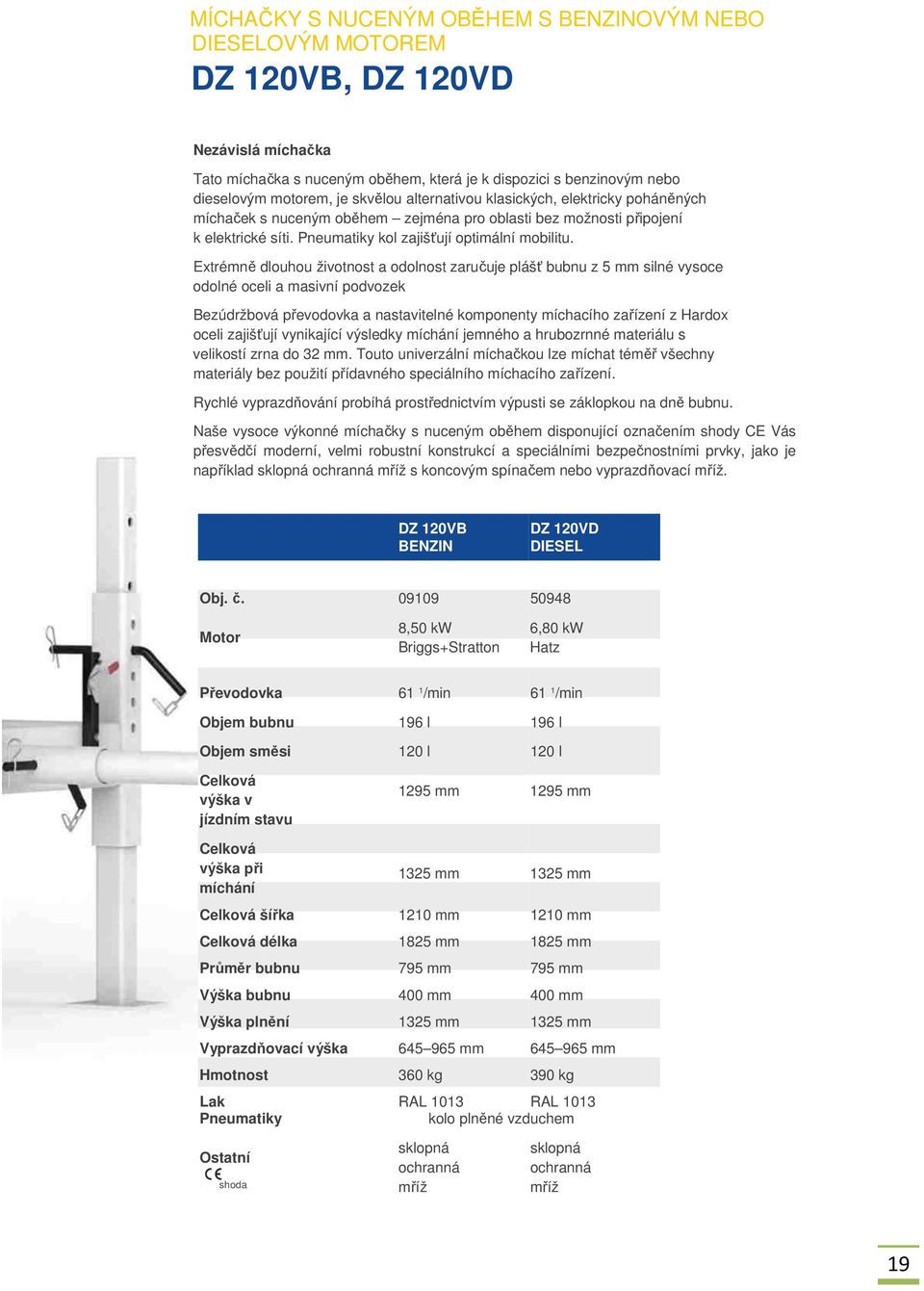

19 MÍCHAČKY S NUCENÝM OBĚHEM S BENZINOVÝM NEBO DIESELOVÝM MOTOREM DZ 120VB, DZ 120VD Nezávislá míchačka Tato míchačka s nuceným oběhem, která je k dispozici s benzinovým nebo dieselovým motorem, je skvělou alternativou klasických, elektricky poháněných míchaček s nuceným oběhem zejména pro oblasti bez možnosti připojení k elektrické síti. Pneumatiky kol zajišťují optimální mobilitu. Extrémně dlouhou životnost a odolnost zaručuje plášť bubnu z 5 mm silné vysoce odolné oceli a masivní podvozek Bezúdržbová převodovka a nastavitelné komponenty míchacího zařízení z Hardox oceli zajišťují vynikající výsledky míchání jemného a hrubozrnné materiálu s velikostí zrna do 32 mm. Touto univerzální míchačkou lze míchat téměř všechny materiály bez použití přídavného speciálního míchacího zařízení. Rychlé vyprazdňování probíhá prostřednictvím výpusti se záklopkou na dně bubnu. Naše vysoce výkonné míchačky s nuceným oběhem disponující označením shody CE Vás přesvědčí moderní, velmi robustní konstrukcí a speciálními bezpečnostními prvky, jako je například sklopná ochranná mříž s koncovým spínačem nebo vyprazdňovací mříž. DZ 120VB BENZIN DZ 120VD DIESEL Obj. č Motor 8,50 kw Briggs+Stratton 6,80 kw Hatz Převodovka 61 1 /min 61 1 /min Objem bubnu 196 l 196 l Objem směsi 120 l 120 l Celková výška v jízdním stavu 1295 mm 1295 mm Celková výška při míchání 1325 mm 1325 mm Celková šířka 1210 mm 1210 mm Celková délka 1825 mm 1825 mm Průměr bubnu 795 mm 795 mm Výška bubnu 400 mm 400 mm Výška plnění 1325 mm 1325 mm Vyprazdňovací výška mm mm Hmotnost 360 kg 390 kg Lak RAL 1013 RAL 1013 Pneumatiky kolo plněné vzduchem Ostatní shoda sklopná ochranná mříž sklopná ochranná mříž 19

20 20

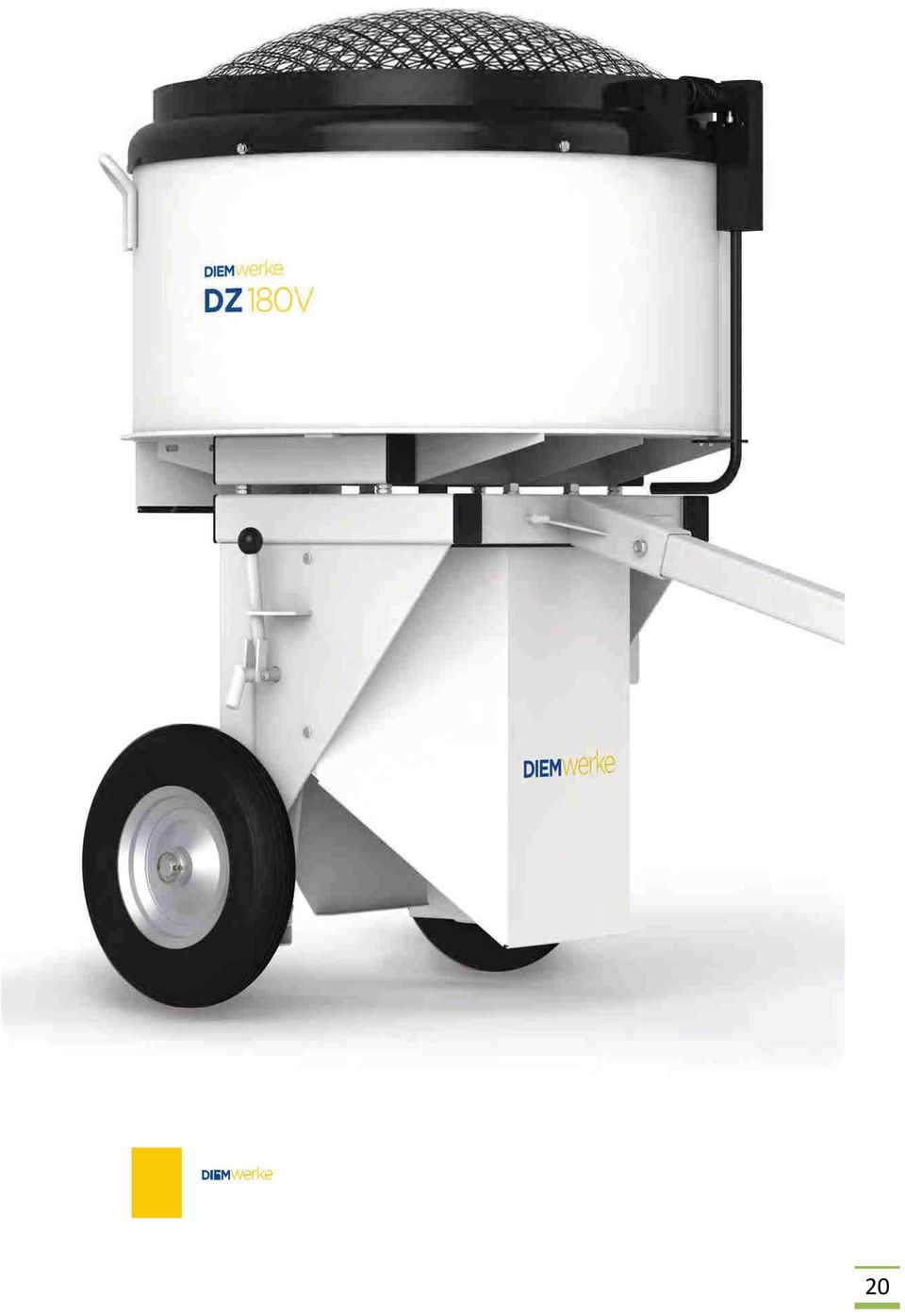

21 MÍCHAČKY S NUCENÝM OBĚHEM DZ 180V Výkonná míchačka Špičkový výkon charakterizuje tuto vysoce výkonnou míchačku s nuceným oběhem ve stacionárním nebo praktickém mobilním provedení. Speciální nohy a vestavěný pákový mechanismus zajišťují stabilitu, pneumatiky kol se starají o optimální mobilitu. Naše míchačky jsou motorizované, mobilní verze je navíc k dispozici s motorem o výkonu 7,50 kw nebo 9,00 kw. Extrémně dlouhou životnost a odolnost zaručuje plášť bubnu z 5 mm silné vysoce odolné oceli a masivní podvozek Bezúdržbová převodovka a nastavitelné komponenty míchacího zařízení z Hardox oceli zajišťují vynikající výsledky míchání jemného a hrubozrnné materiálu s velikostí zrna do 32 mm. Touto univerzální míchačkou lze míchat téměř všechny materiály bez použití přídavného speciálního míchacího zařízení. Rychlé vyprazdňování probíhá prostřednictvím výpusti se záklopkou na dně bubnu. Potřebnou bezpečnost přitom poskytuje zabudovaná vyprazdňovací mříž. DZ 180V MOBILNÍ DZ 180V STACIONÁR. DZ 180V MOBILNÍ Obj. č Motor 400 V, 7,50 kw 400 V, 7,50 kw 400 V, 9,00 kw Převodovka 55 1 /min 55 1 /min 55 1 /min Objem bubnu 295 l 295 l 295 l Objem směsi 180 l 180 l 180 l Celková výška v jízdním stavu Celková výška při míchání 1435 mm 1435 mm 1460 mm 1445 mm 1460 mm Celková šířka 1100 mm 1100 mm 1100 mm Celková délka 2110 mm 1185 mm 2110 mm Průměr bubnu 985 mm 985 mm 985 mm Výška bubnu 400 mm 400 mm 400 mm Výška plnění 1460 mm 1445 mm 1460 mm Výška vyprázdnění 720 mm 710 mm 720 mm Hmotnost 426 kg 428 kg 426 kg Lak RAL 1013 RAL 1013 RAL 1013 Pneumatiky kolo kolo plněné vzduchem plněné vzduchem Ostatní sklopná ochranná mříž sklopná ochranná mříž sklopná ochranná mříž shoda 21

22 22

23 MÍCHAČKY S NUCENÝM OBĚHEM S BENZINOVÝM NEBO DIESELOVÝM MOTOREM DZ 180VB, DZ 180VD Flexibilní míchačka Tato míchačka s nuceným oběhem, která je k dispozici s benzinovým nebo dieselovým motorem je skvělou alternativou klasických, elektricky poháněných míchaček s nuceným oběhem zejména pro oblasti bez možnosti připojení k elektrické síti. Pneumatiky kol zajišťují optimální mobilitu. Extrémně dlouhou životnost a odolnost zaručuje plášť bubnu z 5 mm silné vysoce odolné oceli a masivní podvozek Bezúdržbová převodovka a nastavitelné komponenty míchacího zařízení z Hardox oceli zajišťují vynikající výsledky míchání jemného a hrubozrnné materiálu o velikosti zrna do 32 mm. Touto univerzální míchačkou lze míchat téměř všechny materiály bez použití přídavného speciálního míchacího zařízení. Rychlé vyprazdňování probíhá prostřednictvím výpusti se záklopkou na dně bubnu. Naše vysoce výkonné míchačky s nuceným oběhem disponující označením shody CE Vás přesvědčí moderní, velmi robustní konstrukcí a speciálními bezpečnostními prvky, jako je například sklopná ochranná mříž s koncovým spínačem nebo vyprazdňovací mříž. DZ 180VB BENZIN DZ 180VD DIESEL Obj. č Motor 10,00 kw Briggs+Stratton 6,80 kw Hatz Převodovka 55 1 /min 55 1 /min Objem bubnu 295 l 295 l Objem směsi 180 l 180 l Celková výška v jízdním stavu Celková výška při míchání 1360 mm 1360 mm 1395 mm 1395 mm Celková šířka 1210 mm 1210 mm Celková délka 1922 mm 1922 mm Průměr bubnu 985 mm 985 mm Výška bubnu 400 mm 400 mm Výška plnění 1395 mm 1395 mm Výška vyprazdňování mm mm Hmotnost 469 kg 490 kg Lak RAL 1013 RAL 1013 Pneumatiky kolo plněné vzduchem Ostatní shoda sklopná ochranná mříž sklopná ochranná mříž 23

24 MÍCHAČKY S NUCENÝM OBĚHEM DZ 180VA Kompletní řešení Kombinace míchačky s nuceným oběhem a plnicího výtahu umožňuje velmi pohodlné a rychlé plnění míchacího bubnu. Naložený koreček přitom dodává přesné množství směsi. Z praktické podesty máte o všem přehled. Stroj lze rychle přestavět z jízdního stavu na stav pro míchání. Kromě plnicího výtahu je za příplatek k dispozici také hrablo s tlačítkovým ovládáním. Plnění, které nevyžaduje přítomnost pracovníka, je hračkou. Extrémně dlouhou životnost a odolnost zaručuje plášť bubnu z 5mm silné vysoce odolné oceli a masivní podvozek Bezúdržbová převodovka a nastavitelné komponenty míchacího zařízení z Hardox oceli zajišťují vynikající výsledky míchání jemného a hrubozrnné materiálu s velikostí zrna do 32 mm. Touto univerzální míchačkou lze míchat téměř všechny materiály bez použití přídavného speciálního míchacího zařízení. Rychlé vyprazdňování probíhá prostřednictvím výpusti se záklopkou na dně bubnu. Potřebnou bezpečnost přitom poskytuje zabudovaná vyprazdňovací mříž. DZ 180VA Obj. č MÍCHACÍ STANICE Motor Převodovka Objem bubnu 400 V, 7,50 kw 44 1 /min 295 l Objem směsi 180 l Celková výška v jízdním stavu 2560 mm Celková výška při míchání Celková šířka v jízdním stavu Celková šířka při míchání Celková délka v jízdním stavu Celková délka při míchání Průměr bubnu Výška bubnu Výška plnění Výška vyprazdňování Hmotnost 2870 mm 1530 mm 2560 mm 2820 mm 2820 mm 985 mm 400 mm 1820 mm 1030 mm 956 kg Lak RAL 1013 Pneumatiky kolo plněné vzduchem sklopná ochranná Ostatní mříž 24

25 4/25 25

26 MÍCHAČKY S NUCENÝM OBĚHEM DZ 300V Dokonalý tvar Míchačka DZ 300V, která je k dispozici ve stacionární nebo praktické mobilní verzi, otevírá nové DIEMenze. Speciální nohy a vestavěný pákový mechanismus zajišťují stabilitu, pneumatiky kol se starají o optimální mobilitu. Ještě větší pohodlí poskytuje volitelné hydraulické otvírání záklopky výpusti. Plášť bubnu zaujme vysoce odolnou ocelí silnou 5 mm, masivní základna je nápadná svou robustností. Osvědčené satelitní míchací zařízení z Hardox oceli pro dlouhou životnost je nastavitelné a zajišťuje vynikající výsledky míchání. Nejoptimálnější jsou jemné a hrubozrnné směsi o velikosti zrna do 32 mm. Touto univerzální míchačkou DIEM lze míchat téměř všechny materiály bez použití přídavného speciálního míchacího zařízení. Rychlé vyprazdňování probíhá prostřednictvím výpusti se záklopkou na dně bubnu. Naše vysoce výkonné míchačky s nuceným oběhem disponující označením shody CE Vás přesvědčí moderní, velmi robustní konstrukcí a speciálními bezpečnostními prvky, jako je například sklopná ochranná mříž s koncovým spínačem nebo vyprazdňovací mříž. DZ 300V MOBILNÍ DZ 300V STACIONÁRNÍ Obj. č Motor 400 V, 9,00 kw 400 V, 9,00 kw Převodovka 44 1 /min 44 1 /min Objem bubnu 490 l 490 l Objem směsi 300 l 300 l Celková výška v jízdním stavu 1705 mm Celková výška při míchání 1795 mm 1785 mm Celková šířka 1370 mm 1305 mm Celková délka 2430 mm 1370 mm Průměr bubnu 1138 mm 1138 mm Výška bubnu 500 mm 500 mm Výška plnění 1795 mm 1785 mm Výška vyprazdňování 740 mm 730 mm Hmotnost 549 kg 580 kg Lak RAL 1013 RAL 1013 Pneumatiky kolo plněné vzduchem Ostatní sklopná ochranná mříž sklopná ochranná mříž shoda 26

27 27

28 MÍCHAČKY S NUCENÝM OBĚHEM DZ 300VA Kompletní řešení Kombinace míchačky s nuceným oběhem a plnicího výtahu umožňuje velmi pohodlné a rychlé plnění míchacího bubnu. Naložený koreček přitom dodává přesné množství směsi. Z praktické podesty máte o všem přehled. Stroj lze rychle přestavět z jízdního stavu na stav pro míchání. Kromě plnicího výtahu je za příplatek k dispozici také hrablo s tlačítkovým ovládáním. Plnění, které nevyžaduje přítomnost pracovníka, je hračkou. Extrémně dlouhou životnost a odolnost zaručuje plášť bubnu z 5mm silné vysoce odolné oceli a masivní podvozek Bezúdržbová převodovka a nastavitelné komponenty míchacího zařízení z Hardox oceli zajišťují vynikající výsledky míchání jemného a hrubozrnné materiálu s velikostí zrna do 32 mm. Touto univerzální míchačkou lze míchat téměř všechny materiály bez použití přídavného speciálního míchacího zařízení. Rychlé vyprazdňování probíhá prostřednictvím výpusti se záklopkou na dně bubnu. Potřebnou bezpečnost přitom poskytuje zabudovaná vyprazdňovací mříž. Obj. č DZ 300VA MÍCHACÍ STANICE Motor Převodovka Objem bubnu Objem směsi 400 V, 9,00 kw 44 1 /min 490 l 300 l Celková výška v jízdním stavu 2700 mm Celková výška při míchání Celková šířka v jízdním stavu Celková šířka při míchání Celková délka v jízdním stavu Celková délka při míchání Průměr bubnu Výška bubnu Výška plnění Výška vyprazdňování Hmotnost 3000 mm 1610 mm 2600 mm 3060 mm 3060 mm 1138 mm 500 mm 1930 mm 1035 mm 1250 kg Lak RAL 1013 Pneumatiky Ostatní kolo plněné vzduchem sklopná ochranná mříž 28

29 29

30 30

31 MÍCHAČKY S NUCENÝM OBĚHEM DZ 500V Silák Tato vysoce výkonná míchačka s nuceným oběhem je enormně silná, má speciální podpěrné nohy a existuje ve stabilním, stacionárním provedení. Naše motorizované míchačky série DZ 500V jsou k dispozici s motorem o výkonu 18,50 kw nebo 30,00 kw. Míchačka, která je vyrobená z vysoce odolné oceli a masivního podvozku, je nápadná svou robustností. Další výhodou je hydraulické otvírání záklopky výpusti coby standardní vybavení. Maximální komfort pro obsluhu poskytuje zvláštní příslušenství, jako je plnicí násypka, otvírač pytlů např. pro velkoobjemové vaky big bag, kryt proti prachu, elektronická váha a vodoměr. Bezúdržbová převodovka a nastavitelné komponenty míchacího zařízení z Hardox oceli zajišťují vynikající výsledky míchání jemného a hrubozrnné materiálu s velikostí zrna do 32 mm. Touto univerzální míchačkou lze míchat téměř všechny materiály bez použití přídavného speciálního míchacího zařízení. Rychlé vyprazdňování probíhá prostřednictvím výpusti se záklopkou na dně bubnu. Potřebnou bezpečnost přitom poskytuje zabudovaná vyprazdňovací mříž. DZ 500V STACIONÁRNÍ DZ 500V STACIONÁRNÍ Obj. č Motor 400 V, 18,50 kw 400 V, 30,00 kw Převodovka 40 1 /min 40 1 /min Objem bubnu 820 l 820 l Objem směsi 500 l 500 l Celková výška 2230 mm 2230 mm Celková šířka 1470 mm 1470 mm Celková délka 1560 mm 1560 mm Průměr bubnu 1290 mm 1290 mm Výška bubnu 650 mm 650 mm Výška plnění 2230 mm 2230 mm Výška vyprazdňování 840 mm 840 mm Hmotnost 1100 kg 1160 kg Lak RAL 1013 RAL 1013 Pneumatiky Ostatní sklopná ochranná mříž hydr. otvírání záklopky výpusti planetová převodovka sklopná ochranná mříž hydr. otvírání záklopky výpusti planetová převodovka shoda 31

32 32

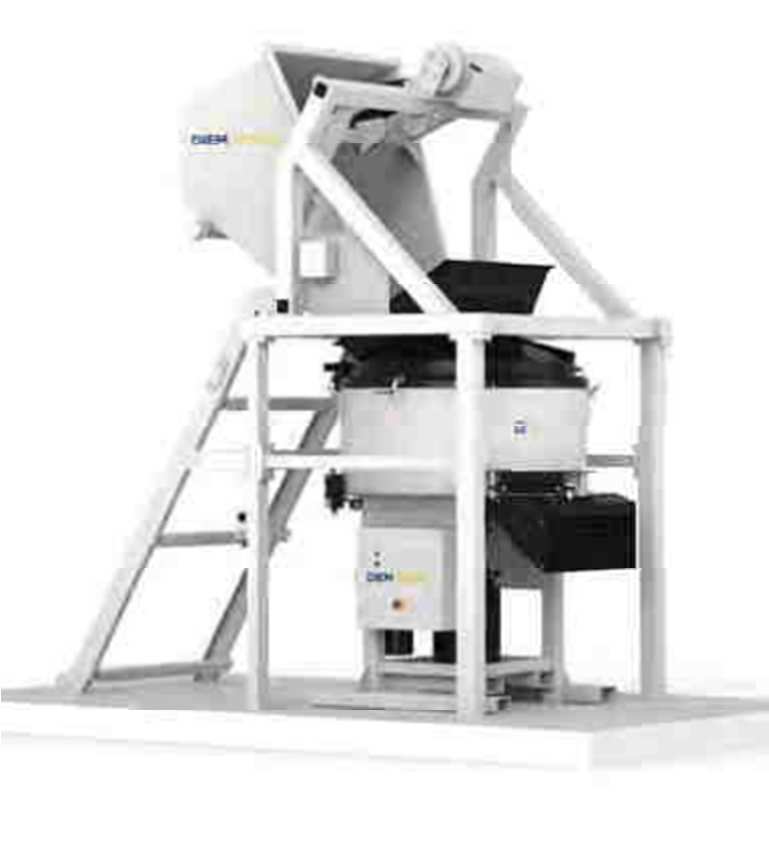

33 MÍCHAČKY S NUCENÝM OBĚHEM DZ 750V Gigant Největší z našich vysoce výkonných míchaček s nuceným oběhem je vybavena speciálními nohami ve stabilním, stacionárním provedení. Míchačka, která je vyrobená z vysoce odolné oceli a masivního podvozku, je nápadná svou robustností. Další výhodou je hydraulické otvírání záklopky výpusti coby standardní vybavení. Maximální komfort pro obsluhu poskytuje zvláštní příslušenství, jako je plnicí násypka, otvírač pytlů např. pro velkoobjemové vaky big bag, kryt proti prachu, elektronická váha a vodoměr. Bezúdržbová převodovka a nastavitelné komponenty míchacího zařízení z Hardox oceli zajišťují vynikající výsledky míchání jemného a hrubozrnné materiálu s velikostí zrna do 32 mm. Touto univerzální míchačkou lze míchat téměř všechny materiály bez použití přídavného speciálního míchacího zařízení. Rychlé vyprazdňování probíhá prostřednictvím výpusti se záklopkou na dně bubnu. Potřebnou bezpečnost přitom poskytuje zabudovaná vyprazdňovací mříž. DZ 750V STACIONÁRNÍ Obj. č Motor 400 V, 30,00 kw Převodovka Objem bubnu Objem směsi Celková výška Celková šířka Celková délka Průměr bubnu Výška bubnu Výška plnění Výška vyprazdňování Hmotnost 40 1 /min 1100 l 750 l 2220 mm 1635 mm 1835 mm 1488 mm 650 mm 2220 mm 810 mm 1384 kg Lak RAL 1013 Pneumatiky Ostatní sklopná ochranná mříž hydr. otvírání záklopky výpusti planetová převodovka shoda 33

34 JEŘÁBOVÉ VIDLE DVOJITÝ ZÁVĚS kg Bezpečná zařízení Naše kvalitní jeřábové vidle přesvědčí pohodlím pro uživatele, optimální manipulací a maximální bezpečností. Jeřábové vidle testované se zátěží jsou k dispozici o nosnosti od 1000 do 3000 kg. Dvojitý závěs je vhodný pro jeřáby. Závěsné prvky je možné bez jakýchkoliv problémů přeinstalovat, flexibilita je neomezená. Díky konstrukci v souladu s nejnovějšími bezpečnostními předpisy se můžete spolehnout na naprostou bezpečnost produktu. KG 1000 D KG 1500 D KG 1800 D KG 3000 D Obj. č Nosnost 1000 kg 1500 kg 1800 kg 3000 kg Zavěšení dvojitý závěs dvojitý závěs dvojitý závěs dvojitý závěs Užitečná výška 1200 mm 1400 mm 1400 mm 1400 mm Celková délka 1100 mm 1350 mm 1100 mm 1100 mm Celková výška 1770 mm 2020 mm 1995 mm 2030 mm Rozpětí mezi vidlemi 680 mm 580 mm 680 mm 710 mm Délka ramen vidlí 950 mm 1192 mm 942 mm 936 mm Těžiště zatížení 500 mm 600 mm 500 mm 500 mm Hmotnost 83 kg 121 kg 108 kg 175 kg Lak RAL 1013 RAL 1013 RAL 1013 RAL 1013 Ostatní europalety podélně shoda 34

35 /39 JEŘÁBOVÉ VIDLE PRUŽINOVÉ VYROVNÁNÍ ZÁTĚŽE kg Bezpečná zařízení Naše kvalitní jeřábové vidle přesvědčí pohodlím pro uživatele, optimální manipulací a maximální bezpečností. Jeřábové vidle testované se zátěží jsou k dispozici o nosnosti od 1000 do 3000 kg. Dvojitý závěs je vhodný pro stavební jeřáby. Závěsné prvky je možné bez jakýchkoliv problémů přeinstalovat, flexibilita je neomezená. Díky konstrukci v souladu s nejnovějšími bezpečnostními předpisy se můžete spolehnout na naprostou bezpečnost produktu. KG 1000 F KG 1500 F KG 1800 F KG 3000 F Obj. č Nosnost 1000 kg 1500 kg 1800 kg 3000 kg Zavěšení pružinové pružinové pružinové pružinové Užitečná výška 1200 mm 1400 mm 1400 mm 1400 mm Celková délka 1100 mm 1350 mm 1100 mm 1100 mm Celková výška bez zatížení Celková výška se zátěží 1882 mm 2090 mm 2078 mm 2115 mm 2120 mm 2325 mm 2315 mm 2280 mm Rozpětí mezi vidlemi 680 mm 580 mm 680 mm 710 mm Délka ramen vidlí 950 mm 1192 mm 942 mm 936 mm Těžiště zatížení 500 mm 600mm 500 mm 500 mm Hmotnost 90 kg 124 kg 110 kg 183 kg Lak RAL 1013 RAL 1013 RAL 1013 RAL 1013 Ostatní - europaleta podélně - - shoda 35

36 JEŘÁBOVÉ VIDLE DVOJITÝ ZÁVĚS S NASTAVITELNOU VÝŠKOU A ŠÍŘKOU kg Bezpečná zařízení Obzvláště populární jsou naše kvalitní jeřábové vidle s nastavitelnou výškou a šířkou, které se vyznačují snadným použitím, optimální manipulací a maximální bezpečností. Jeřábové vidle testované se zátěží jsou k dispozici o nosnosti od 1500 do 3000 kg. Dvojitý závěs je vhodný pro autojeřáby. Závěsné prvky je možné bez jakýchkoliv problémů přeinstalovat, flexibilita je neomezená. Díky konstrukci v souladu s nejnovějšími bezpečnostními předpisy se můžete spolehnout na naprostou bezpečnost produktu. KG 1500 D nastavitelná výška a šířka KG 1800 D nastavitelná výška a šířka KG 1800 D nastavitelná šířka KG 3000 D nastavitelná výška a šířka Obj. č Nosnost 1500 kg 1800 kg 1800 kg 3000 kg Závěs dvojitý závěs dvojitý závěs dvojitý závěs dvojitý závěs Užitečná výška mm mm 1200 mm mm Celková délka 1290 mm 1100 mm 1110 mm 1120 mm Celková výška mm mm 1805 mm mm Rozpětí mezi vidlemi mm mm mm mm Délka ramen vidlí 1150 mm 960 mm 960 mm 964 mm Těžiště zatížení 600 mm 500 mm 500 mm 500 mm Hmotnost 170 kg 155 kg 134 kg 243 kg Lak RAL 1013 RAL 1013 RAL 1013 RAL 1013 Ostatní europalety podélně shoda 36

37 JEŘÁBOVÉ VIDLE PRUŽINOVÉ VYROVNÁNÍ ZÁTĚŽE S NASTAVITELNOU VÝŠKOU A ŠÍŘKOU kg Bezpečná zařízení Obzvláště populární jsou naše kvalitní jeřábové vidle s nastavitelnou výškou a šířkou, které se vyznačují snadným použitím, optimální manipulací a maximální bezpečností. Jeřábové vidle testované se zátěží jsou k dispozici o nosnosti od 1500 do 3000 kg. Závěs s vyvažováním podle zatížení pomocí pružiny je vhodný pro stavební jeřáby. Závěsné prvky je možné bez jakýchkoliv problémů přeinstalovat, flexibilita je neomezená. Díky konstrukci v souladu s nejnovějšími bezpečnostními předpisy se můžete spolehnout na naprostou bezpečnost produktu. KG 1500 F nastavitelná výška a šířka KG 1800 F nastavitelná výška a šířka KG 1800 F nastavitelná šířka KG 3000 F nastavitelná výška a šířka Obj. č Nosnost 1500 kg 1800 kg 1800 kg 3000 kg Závěs s pružin. s pružin. s pružin. s pružin. vyvážením vyvážením vyvážením vyvážením Užitečná výška mm mm 1200 mm mm Celková délka 1290 mm 1100 mm 1110 mm 1120 mm Celková výška bez zatížení Celková výška se 2320 mm mm mm 2365 mm zátěží 2610 mm 2620 mm 2120 mm 2655mm Rozpětí mezi vidlemi mm mm mm mm Délka ramen vidlí 1150 mm 960 mm 960 mm 964 mm Těžiště zatížení 600mm 500 mm 500 mm 500 mm Hmotnost 179 kg 164 kg 143 kg 256 kg Lak RAL 1013 RAL 1013 RAL 1013 RAL 1013 europalety Ostatní podélně shoda 37

38 JEŘÁBOVÉ KONTEJNERY l Stohovatelné kontejnery Vynikající funkčnost poskytují naše stohovatelné jeřábové kontejnery. Speciálně vyvinutý systém aretace umožňuje jeřábníkovi ovládat vyprazdňovací a dopravní polohu pouhým spouštěním a zdviháním. Vyprazdňování probíhá zcela automaticky, další pracovník u dopravního zařízení není potřeba. Dokonce i řetězy, lana, karabiny a háky jsou nadbytečné. Průlomová metoda v dopravě materiálu na stavbách. S plným jeřábovým kontejnerem se jede k místu vyprázdnění a spustí se závěs. Jeřábový kontejner se zdvihne a materiál z kontejneru sklouzne. Se zavěšeným jeřábovým kontejnerem se najede k místu plnění, jeřábový kontejner se spustí a naplní. Závěs se zdvihne a najede se k místu vyprázdnění. KSN 350 KSN 500 KSN 750 KSN 1000 KSN 1400 Obj. č Objem materiálu 350 l 500 l 750 l 1000 l 1400 l Celková výška 560 mm 620 mm 735 mm 780 mm 870 mm Celková šířka 1115 mm 1241 mm 1421 mm 1576 mm 1703 mm Celková délka 1393 mm 1553 mm 1606 mm 1886 mm 2089 mm Hmotnost 138 kg 165 kg 253 kg 321 kg 380 kg Lak RAL 1013 RAL 1013 RAL 1013 RAL 1013 RAL 1013 shoda 38

39 Těšíme se na jakoukoliv výzvu, ať už se jedná o zakázkovou výrobu pro speciální použití nebo speciální lakování dle přání zákazníka. Náš tým zkušených odborníků a specialistů využívá své rozsáhlé know-how pro optimální řešení. Přesvědčte se sami! TONSTAV-SERVICE s.r.o. Okružní České Budějovice Česká republika Tel.: Fax: info@tonstav-service.cz 39
