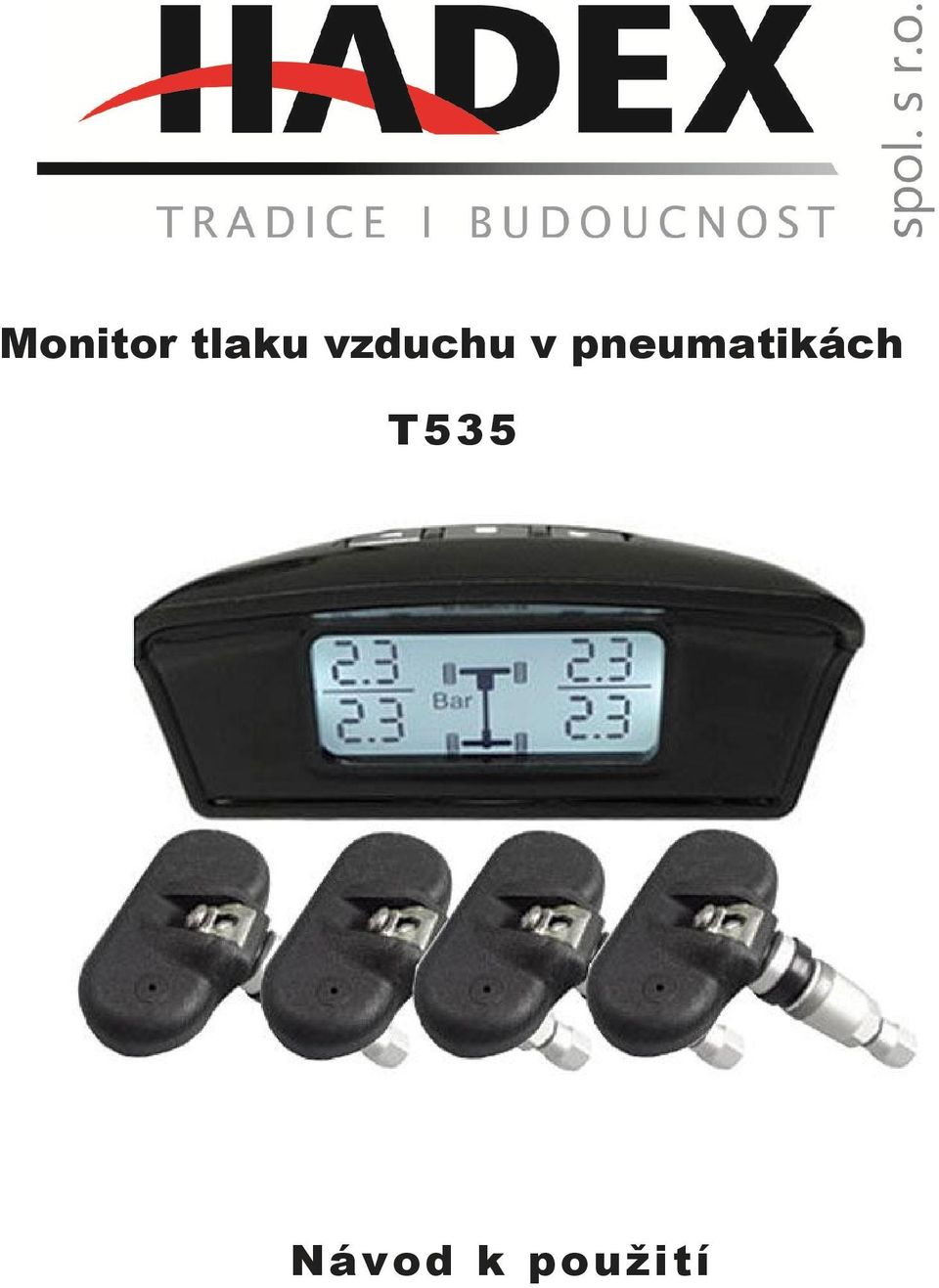

1 Monitor tlaku vzduchu v pneumatikách T535 Návod k použití

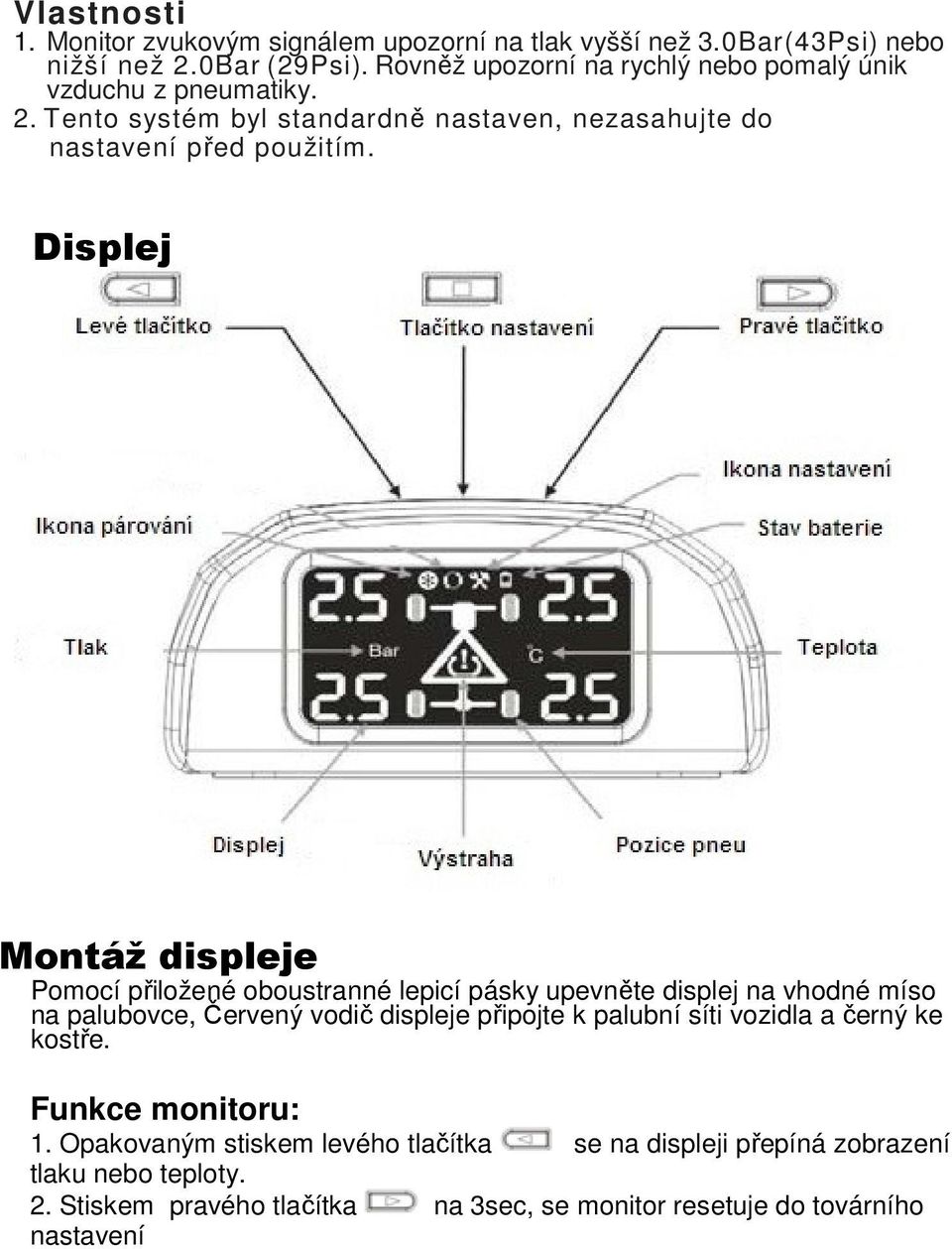

2 Vlastnosti 1. Monitor zvukovým signálem upozorní na tlak vyšší než 3.0Bar(43Psi) nebo nižší než 2.0Bar (29Psi). Rovněž upozorní na rychlý nebo pomalý únik vzduchu z pneumatiky. 2. Tento systém byl standardně nastaven, nezasahujte do nastavení před použitím. Displej Montáž displeje Pomocí přiložené oboustranné lepicí pásky upevněte displej na vhodné míso na palubovce, Červený vodič displeje připojte k palubní síti vozidla a černý ke kostře. Funkce monitoru: 1. Opakovaným stiskem levého tlačítka se na displeji přepíná zobrazení tlaku nebo teploty. 2. Stiskem pravého tlačítka na 3sec, se monitor resetuje do továrního nastavení

Displej Montáž displeje Pomocí přiložené oboustranné lepicí pásky upevněte displej na vhodné míso na palubovce, Červený vodič displeje připojte k palubní

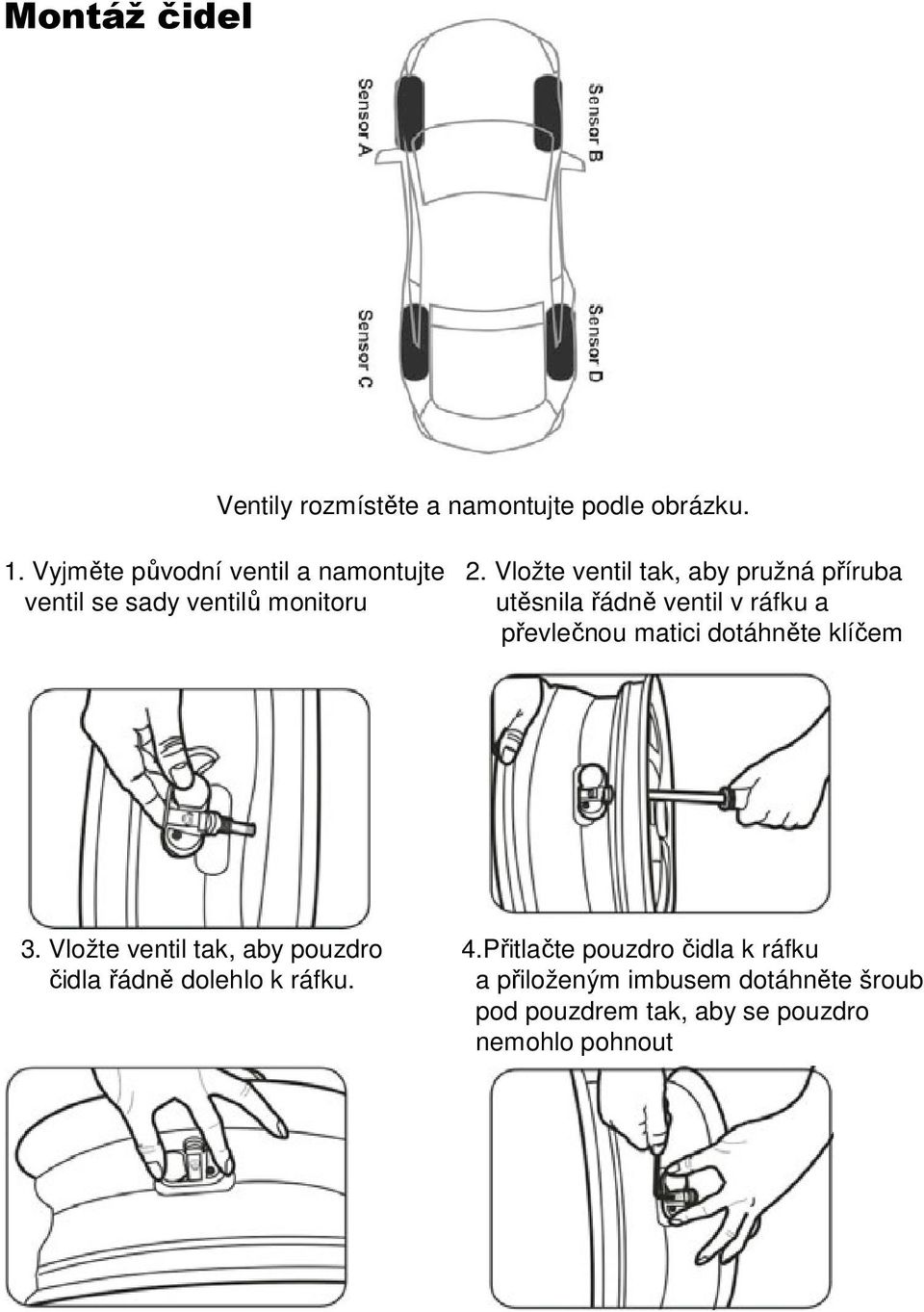

3 Montáž čidel Ventily rozmístěte a namontujte podle obrázku. 1. Vyjměte původní ventil a namontujte 2. Vložte ventil tak, aby pružná příruba ventil se sady ventilů monitoru utěsnila řádně ventil v ráfku a převlečnou matici dotáhněte klíčem 3. Vložte ventil tak, aby pouzdro 4.Přitlačte pouzdro čidla k ráfku čidla řádně dolehlo k ráfku. a přiloženým imbusem dotáhněte šroub pod pouzdrem tak, aby se pouzdro nemohlo pohnout

převlečnou matici dotáhněte klíčem 3. Vložte ventil tak, aby pouzdro 4.

4 5. Neutahujte jej však příliš 6. Obrázek po instalaci 7.Nafoukejte pneu dusíkem 8.Vyvažte kompletní kolo Nastavení monitoru: 1. Stiskem tlačítka na 3sec. se otevře menu nastavení. 2. Stiskem tlačítka se zvolí symbol nastavení, který začne blikat, stiskem tlačítka se nastavení otevře. 3. Na displeji se zobrazí před nastavená horní mez 3.0 Bar signalizace tlaku, stiskem tlačítka se otevře nastavení, bliká první číslice, opakovaným stiskem tlačítka se nastaví nová hodnota, po stisku tlačítka začne blikat další číslice, opakovaným stiskem tlačítka se nastaví požadovaná hodnota, stiskem tlačítka se nová hodnota uloží a bzučák monitoru jedním píp potvrdí uložení nastavení. 4. Dalším stiskem tlačítka se zobrazí přednastavená dolní mez signalizace tlaku 2.0 Bar a stejným postupem jako v předchozím kroku se nastaví požadovaná dolní mez signalizace tlaku. 5. Dalším stiskem tlačítka se zobrazí přednastavená hodnota signalizace teploty 68 C a stejným postupem jako v předchozím kroku se nastaví požadovaná hodnota signalizace teploty. 6. Dalším stiskem tlačítka se zobrazí přednastavená hodnota jednotky tlaku Bar, stiskem tlačítka se zvolí jednotka tlaku Bar nebo Psi, stiskem tlačítka se nastavená hodnota uloží a bzučák monitoru jedním píp potvrdí uložení nastavení. 7. Dvojím stiskem tlačítka se nastavení ukončí.

0 Bar signalizace tlaku, stiskem tlačítka se otevře nastavení, bliká první číslice, opakovaným stiskem tlačítka se nastaví nová hodnota, po stisku tlačítka začne blikat další číslice, opakovaným

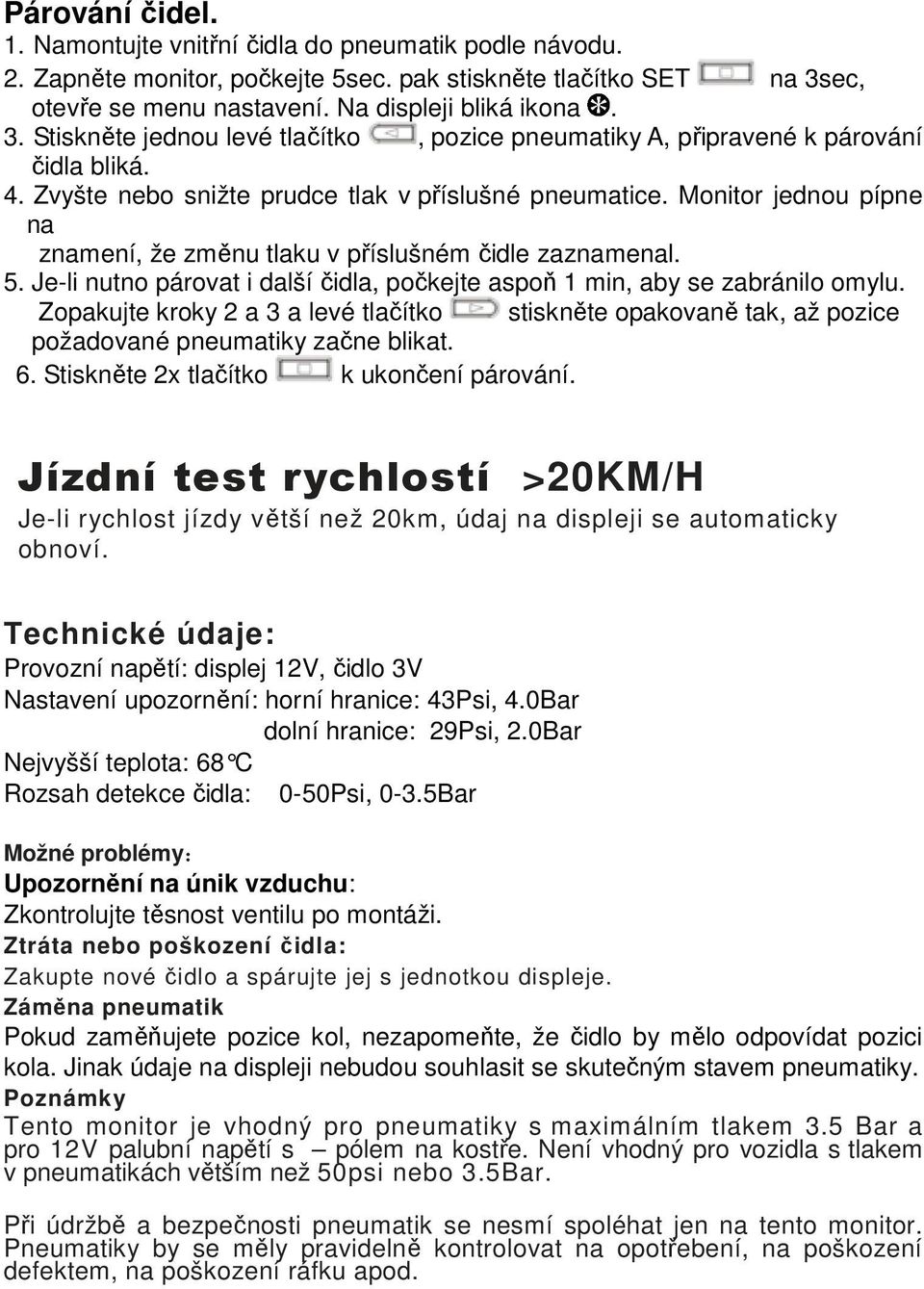

5 Párování čidel. 1. Namontujte vnitřní čidla do pneumatik podle návodu. 2. Zapněte monitor, počkejte 5sec. pak stiskněte tlačítko SET na 3sec, otevře se menu nastavení. Na displeji bliká ikona. 3. Stiskněte jednou levé tlačítko, pozice pneumatiky A, připravené k párování čidla bliká. 4. Zvyšte nebo snižte prudce tlak v příslušné pneumatice. Monitor jednou pípne na znamení, že změnu tlaku v příslušném čidle zaznamenal. 5. Je-li nutno párovat i další čidla, počkejte aspoň 1 min, aby se zabránilo omylu. Zopakujte kroky 2 a 3 a levé tlačítko stiskněte opakovaně tak, až pozice požadované pneumatiky začne blikat. 6. Stiskněte 2x tlačítko k ukončení párování. Jízdní test rychlostí >20KM/H Je-li rychlost jízdy větší než 20km, údaj na displeji se automaticky obnoví. Technické údaje: Provozní napětí: displej 12V, čidlo 3V Nastavení upozornění: horní hranice: 43Psi, 4.0Bar dolní hranice: 29Psi, 2.0Bar Nejvyšší teplota: 68 C Rozsah detekce čidla: 0-50Psi, 0-3.5Bar Možné problémy: Upozornění na únik vzduchu: Zkontrolujte těsnost ventilu po montáži. Ztráta nebo poškození čidla: Zakupte nové čidlo a spárujte jej s jednotkou displeje. Záměna pneumatik Pokud zaměňujete pozice kol, nezapomeňte, že čidlo by mělo odpovídat pozici kola. Jinak údaje na displeji nebudou souhlasit se skutečným stavem pneumatiky. Poznámky Tento monitor je vhodný pro pneumatiky s maximálním tlakem 3.5 Bar a pro 12V palubní napětí s pólem na kostře. Není vhodný pro vozidla s tlakem v pneumatikách větším než 50psi nebo 3.5Bar. Při údržbě a bezpečnosti pneumatik se nesmí spoléhat jen na tento monitor. Pneumatiky by se měly pravidelně kontrolovat na opotřebení, na poškození defektem, na poškození ráfku apod.

Zvyšte nebo snižte prudce tlak v příslušné pneumatice. Monitor jednou pípne na znamení, že změnu tlaku v příslušném čidle zaznamenal. 5.

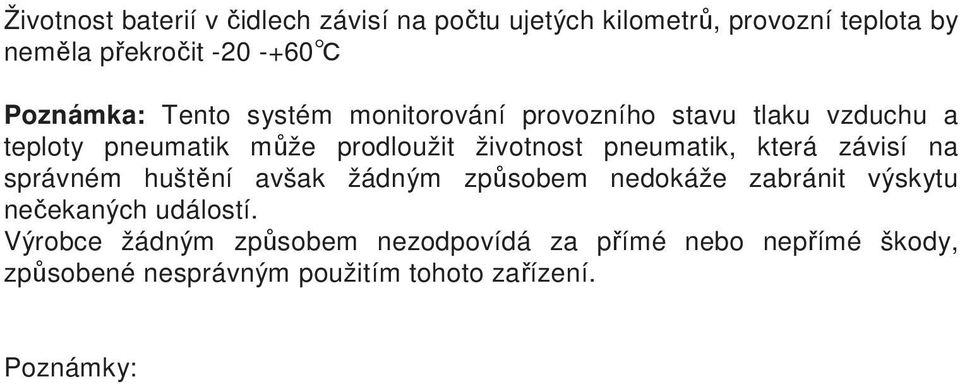

6 Životnost baterií v čidlech závisí na počtu ujetých kilometrů, provozní teplota by neměla překročit Poznámka: Tento systém monitorování provozního stavu tlaku vzduchu a teploty pneumatik může prodloužit životnost pneumatik, která závisí na správném huštění avšak žádným způsobem nedokáže zabránit výskytu nečekaných událostí. Výrobce žádným způsobem nezodpovídá za přímé nebo nepřímé škody, způsobené nesprávným použitím tohoto zařízení. Poznámky:

pneumatik, která závisí na správném huštění avšak žádným způsobem nedokáže zabránit výskytu nečekaných událostí.
