CBA 100 NÁVOD NA POUŽITÍ. Systém zabezpeèení vozu pro CAN BUS

Transkript

1 Přidání nového servisního klíče Můžete mít uložené až 4 servisní klíče. Přidání 5-tého klíče způsobí odstranění prvního ŠEDÝ ŠEDÝ 3X 4 sek 2X 3X NÁVOD NA POUŽITÍ CBA max 1X 2X 3X Systém zabezpeèení vozu pro CAN BUS 12

2 ÚVOD! Před instalací si prosím zkontrolujte kompatibilitu alarmu CBA 100/110 podle přiloženého seznamu podporovaných vozidel.! Systém je určený jen pro vozidla s CAN zběrnicí, s originálním ovládáním CZ v klíči a 12V napětím.! Dejte pozor na správné připojení vodičů. Všechny vodiče spojte spájkováním. Každý spoj izolujte kvalitní izolační páskou.! Při připájení na CAN zběrnici postupujte podle údajů uvedených v technické dokumentaci k vozidlu. Servisní režim V servisním režimu jsou všechny funkce neaktivní. Spuštění servisního režimu OPOŽDĚNÍ 40 sec Signalizace servisního režimu Servisní režim je signalizovaný blikající LED kontrolkou SERVISNÍ REŽIM! Řídící jednotku umístětě na vhodné místo v interiéru vozu. Nemontujte řídící jednotku do motorového prostoru.! Pozorně si pročtěte instrukce a doporučení uvedené v tomto návodě.! Odpojte akumulátor před připojením systému do vozidla. OBSAH Technická specifikace Základní popis Schéma připojení Blokování chodu motoru Programování kódu vozidla Programovatelné funkce Programování funkcí Ovládání alarmu Servisní klíč A - TECHNICKÁ SPECIFIKACE Napájecí napětí 12Vdc = +- 25% Odebraný proud 10mA Teplota prostředí -30 C až + 70 C Kontakt blokování chodu motoru (proudová zatížitelnost) 8A/20 C Kontakt směrovek (proudová zatížitelnost) 8A/20 C Výstup sirény (-) 3A (max) Výstup dotahování oken (+) 1A (max) Délka trvání poplachu (1 cyklus). 2 A B C D E F G H I SERVISNÍ REŽIM Deaktivace servisního režimu SERVISNÍ REŽIM I - SERVISNÍ KLÍÈ Servisní klíč se používá k následovným činnostem: Aktivace alarmu Deaktivace alarmu ALARM DEAKTIVOVANÝ Aktivace alarmu s vypnutými přídavnými moduly podívej se na kapitolu H) Nastavení volitelných funkcí podívej se na kapitolu G) Servisní režim podívej se na kapitolu H) ZAPNUTÍ PŘÍDAVNÝCH MODULŮ DOTÁHNUTÍ OKEN/ SPUŠTĚNÍ SATELITNÍHO MODULU 11

3 Hlídání Po 40 vteřinách vyvolá každé narušení zóny poplach. B - ZÁKLADNÍ POPIS maximálně 5x - Otevření dveří maximálně 5x - Pokus o nastartování PC KONEKTOR maximálně 5x - Otevření motorového prostoru maximálně 5x - Odpojení napájení HLAVNÍ 16-PINOVÝ KONEKTOR maximálně 5x - Externí moduly Deaktivace alarmu LED PROGRAMOVACÍ TLAČÍTKO ALARM DEAKTIVOVANÝ Doplňkové moduly a příslušenství: Paměť poplachu Vyvolaný poplach je při deaktivaci signalizovaný 2 pípnutími a 2 bliknutími směrovek. Po zapnutí zapalování signalizuje LED kontrolka zónu poplachu. Ultrazvukový modul MUS Mikrovlnný modul Otřesový modul Modul náklonu Univerzální dotáhnutí oken MAV Dotáhnutí oken MAV Relé 12V-30A (N.O.) Relé 12V-15/30A (NC/NO) Kabelový svazek na připojení dvou modulů Externí moduly Zapalování 4x Otevření dveří 10 5x Otevření motorového / zavazadlového prostoru 3

4 C - SCHÉMA PØIPOJENÍ H - OVLÁDÁNÍ ALARMU Zamknutí vozidla / Aktivace alarmu Vozidlo zamkněte originálním dálkovým ovládáním. Od momentu uzamknutí je alarm aktivova BLOKOVÁNÍ CHODU MOTORU (max 8A) +15 ORANŽOVÝ SPUŠTĚNÍ SATELITNÍCH MODULŮ (výrobní nastavení) HNĚDÝ/ (-) max 1A DOTÁHNUTÍ OKEN (20sec.) (KAPITOLA F) SADA CBA 100 SIR 6 SIR 5 SADA CBA 120/121/2/3/4/5/6 4 -pin ČERNÝ FIALOVÝ / CAN H /ČERNÝ ČERNÝ CAN L POJISTKA 15A +12V IMPULZNÍ SVĚTELNÁ SIGNALIZACE (KAPITOLA F) 12V BATERKA CBA 100/110 Aktivace bez spuštění modulů: - Vypněte klíč zapalování Červená LED kontrolka se rozsvítí - Zasuňte servisní klíč do 8 sekund od rozsvícení LED LED blikne - Zamkněte vozidlo s originálním ovladaním. Alarm je deaktivovaný, vozidlo uzamknuté. 8 sec Opoždění po uzamknutí vozidla: AKTIVUJTE ALARM Po dobu zpoždění (40sec) můžete přezkoušet funkci jednotlivých modulů, dveřních kontaktů atd. Každé narušení aktivní zóny (modul, kontakt) je po dobu zpoždění signalizované pípnutím sirény. Současně se prodlužuje zpoždění o dalších 40 vteřin. Aktivace alarmu 40 sec DOTÁHNUTÍ OKEN / SPUŠTĚNÍ SATELITNÍHO MODULU ODPOJENÍ MODULŮ Pozn: Aktivace bez spuštění modulů neovlivňuje výstup na spuštění satelitního modulu SIR 4 univerzální siréna ČERNÝ 4 -pin ČERNÝ BÍLÝ (-) ŽLUTÝ / AKTIVACE ALARMU OPOŽDĚNÍ LED Elektronický klíč SPAL moduly 2-pin BÍLÝ 2-pin ČERNÝ 4-pin BÍLÝ ŽLUTÝ / ŽLUTÝ VÝSTRAŽNÉ SMĚROVKY 4 9

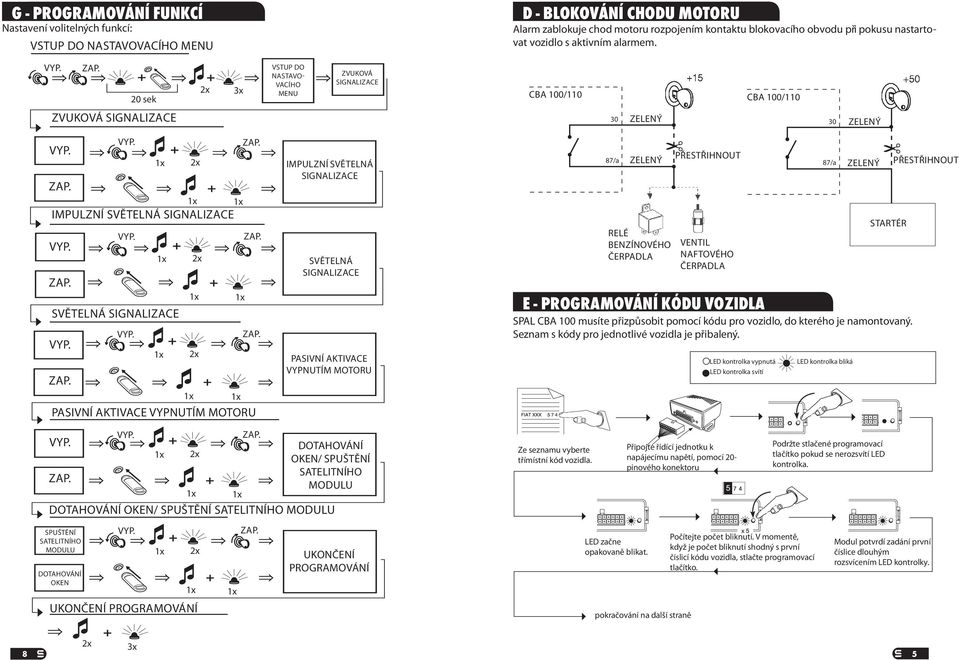

5 G - PROGRAMOVÁNÍ FUNKCÍ Nastavení volitelných funkcí: VSTUP DO NASTAVOVACÍHO MENU D - BLOKOVÁNÍ CHODU MOTORU Alarm zablokuje chod motoru rozpojením kontaktu blokovacího obvodu při pokusu nastartovat vozidlo s aktivním alarmem. 20 sek VSTUP DO NASTAVO- VACÍHO MENU ZVUKOVÁ SIGNALIZACE CBA 100/110 CBA 100/110 ZVUKOVÁ SIGNALIZACE IMPULZNÍ SVĚTELNÁ SIGNALIZACE SVĚTELNÁ SIGNALIZACE PASIVNÍ AKTIVACE VYPNUTÍM MOTORU IMPULZNÍ SVĚTELNÁ SIGNALIZACE SVĚTELNÁ SIGNALIZACE PASIVNÍ AKTIVACE VYPNUTÍM MOTORU PŘESTŘIHNOUT 87/a 87/a RELÉ BENZÍNOVÉHO ČERPADLA VENTIL NAFTOVÉHO ČERPADLA STARTÉR E - PROGRAMOVÁNÍ KÓDU VOZIDLA SPAL CBA 100 musíte přizpůsobit pomocí kódu pro vozidlo, do kterého je namontovaný. Seznam s kódy pro jednotlivé vozidla je přibalený. LED kontrolka vypnutá LED kontrolka svítí LED kontrolka bliká PŘESTŘIHNOUT DOTAHOVÁNÍ OKEN/ SPUŠTĚNÍ SATELITNÍHO MODULU DOTAHOVÁNÍ OKEN/ SPUŠTĚNÍ SATELITNÍHO MODULU SPUŠTĚNÍ SATELITNÍHO MODULU DOTAHOVÁNÍ OKEN UKONČENÍ PROGRAMOVÁNÍ UKONČENÍ PROGRAMOVÁNÍ Ze seznamu vyberte třímístní kód vozidla. LED začne opakovaně blikat. Připojte řídící jednotku k napájecímu napětí, pomocí 20- pinového konektoru pokračování na další straně Počítejte počet bliknutí. V momentě, když je počet bliknutí shodný s první číslicí kódu vozidla, stlačte programovací tlačítko. Podržte stlačené programovací tlačítko pokud se nerozsvítí LED kontrolka. Modul potvrdí zadání první číslice dlouhým rozsvícením LED kontrolky. 8 5

6 pokračování Impulzní světelná signalizace Po zapnutí této funkce alarm signalizuje stav vozidla přes tlačítko výstražných směrovek. Zapnutím této funkce automaticky zrušíte funkci světelná signalizace. LED začne opakovaně blikat. LED začne opakovaně blikat. Počítejte počet bliknutí. V momentě, kdy je počet bliknutí shodný s druhou číslicí kódu vozidla, stlačte programovací tlačítko. Počítejte počet bliknutí. V momentě, když je počet bliknutí shodný s třetí číslicí kódu vozidla, stlačte programovací tlačítko. Modul potvrdí zadání druhé číslice dlouhým rozsvícením LED kontrolky. Modul potvrdí zadání třetí číslice dlouhým rozsvícením LED kontrolky. CBA 100/110 ŽLUTÝ VÝSTRAŽNÉ SMĚROVKY Světelná signalizace Zapnutím funkce nastavíte alarm na optickou signalizaci stavu vozidla. Zamknutí vozidla = 3 bliknutí směrovek Odemknutí vozidla = 1 bliknutí směrovek Nyní LED opakuje zadaný kód Zkontrolujte funkčnost alarmu uzamknutím vozidla pomocí dálkového ovladače. Jak jste zadali správny kód vozidla, alarm by se měl aktivovat. V případě nefunkčnosti alarmu, opakujte postup programování jěště jednou. F - PROGRAMOVATELNÉ FUNKCE Volitelnými funkcemi můžete přizpůsobit vlastnosti alarmu podle vašich požadavků. Pasivní aktivace vypnutím motoru Po zapnutí této funkce se alarm aktivuje vždy po 1 minutě od vypnutí motoru. Pasivní aktivace nespustí externí moduly. Dotahování oken/ spuštění satelitního modulu Pokud je aktivovaná funkce dotahování oken, tak na hnědo-červeném vodiči je signál (-) po dobu 20 vteřin od aktivace alarmu. Volitelné funkce Zvuková signalizace Impulzní světelná signalizace Světelná signalizace Pasivní aktivace vypnutím motoru Dotahování oken/ Spuštění satelitního modulu Výrobní nastavení Spuštění sat.modulu HNĚDÝ / KOSTRA 1A max 20 sec Pokud je aktivovaná funkce spuštění satelitního modulu, tak na hnědo-červeném vodiči je signál (-) po celou dobu spuštěného alarmu. Zvuková signalizace Po zapnutí zvukové signalizace je aktivace alarmu signalizovaná tónem a při deaktivaci jedním tónem. HNĚDÝ/ 1A max KOSTRA SYSTEM START HNĚDÝ/ SYSTEM START KOSTRA 6 7
