1 NÁVOD

2

3 OBSAH Uživatelský návod Důležité poznámky...1 Popis zařízení... 2 Hlavní vlastnosti... 2 Technické parametry...2 TPMS tlačítko Zobrazení TPMS rozhraní... 3 Jak pracuje systém... 4 Programování snímačů... 7 Obsah balení Snímač TPMS Osazení snímače Nejčastější problémy Záruční podmínky Záruční list

4 Důležité poznámky - Zařízení je určeno pro vozidla s 12V sítí. - Zařízení by mělo být instalováno odborným technikem podle návodu na instalaci. - TPMS (systém monitorování tlaku pneumatik) je navržen aby pomáhal řidiči sledovat stav pneumatik, ale je plná zodpovědnost na řidiči aby reagoval na skutečný stav pneumatik a jejich nahuštění. Uživatelský návod - TPMS je bezdrátový RF (rádiová frekvence) produkt, proto zařízení nemusí přijmout signál ze snímačů při externím rušení tohoto signálu, nízkého napětí baterií v senzorech, nebo při poškozeném senzoru.

5 Popis zařízení Technické parametry Toto zařízení umožňuje připojit se na původní A/V monitor. Pracuje s normou PAL nebo NTSC. Bezdrátový snímač je navržen tak, aby sledoval tlak a teplotu pneumatik. Po instalaci systému do vozidla, systém automaticky sleduje pneumatiky v reálném čase, jejich teplotu a tlak. Pokud na kterékoliv pneumatice poklesne tlak, nebo stoupne teplota, sytém bude v reálném čase vysílat signály a vyvolá alarm který upozorňuje řidiče na problém. Každý snímač je napájen baterií s dlouhou životností, snímač může být používán přibližně až 6 let. Náš TPMS systém Vám pomůže vyhnout se nehodám způsobeným selháním pneumatiky, snížit spotřebu paliva a prodloužit životnost pneumatik. 1. Snímače: Pracovní frekvence: MHZ Pracovní napětí: V Pracovní teplota:-40c až +125 C Vlhkost: 0% až 100% Odchylka Teploty: + / - 1C Odchylka tlaku: + / Bar životnost baterie snímače: 6 let 2. Řídící jednotka: Pracovní frekvence: 433,92 MHZ Pracovní napětí: 12V + / - 3V Pracovní teplota:-20c až +85 C 3. Jednotka tlaku vzduchu 1bar = 14,5 Psi = 100 KPa = 1.02 kgf/cm2 Hlavné vlastnosti TPMS tlačítko - Připojitelné k původnímu A/V monitoru - Životnost baterie více než 6 let nebo 100 tis km - Snadná instalace - Monitorování v reálném čase Jednoduché programování s programátorem (volitelné) Stiskněte bezdrátové TMPS tlačítko pro zobrazení hodnot TPMS.

6 Zobrazení TPMS rozhraní 1. Hlavní obrazovka Status Tlak pneumatiky Teplota pneumatiky 2. Alarm obrazovka Pozice pneumatiky Typ výstražné správy 3. Obrazovka nastavení - Stiskněte a podržte bezdrátové TPMS tlačítko 4 sekundy pro vstup do obrazovky nastavení. - Krátkým stiskem změníte hodnotu parametru. Pokud parametr překročí maximální hodnotu, skočí znovu na minimální hodnotu. - Stiskněte a podržte tlačítko nastavení 2 sekundy pro uložení a zadání dalšího parametru.

7 Ako pracuje systém 25 sekund po zapnutí zapalování, reproduktor pípne jeden krát a displej provede autotest. Zobrazí poslední uložené údaje (obr.č.1) pokud načítá aktuální hodnoty, poté zobrazí aktuální hodnoty (obr. č.2). Obr. č.1 Aktuální hodnoty se načítají Obr.č.2 Zobrazování aktuálních hodnot Zobrazení stavu pneumatik Krátkým stisknutím TPMS tlačítka, reproduktor pípne a displej zobrazí údaje o pneumatikách. Systém zavře zobrazení stavu pneumatik po 8 sekundách. Krátké stisknutí TPMS tlačítka Zobrazení tlaku pneumatik

8 Alarm pneumatiky Pokud pneumatika vykazuje abnormální parametr (vysoký nebo nízký tlak, vysokou teplotu, rychlý nebo pomalý pokles tlaku, nebo slabé baterie), pneumatice odpovídající okno na dipsleji se zobrazí červeně se žlutou hodnotou a zazní zvukový alarm. Tento alarm bude trvat 5 sekund, pokud stisknete TPMS tlačítko, alarm bude trvat 1 minutu. 1. RF (pravá přední) pneu má vysoký tlak 2. RR (pravá zadní) pneu má nízký tlak Nadstavba systému Couvací kamera (volitelná) Zapnout zapalování, zařadit zpátečku, A / V monitor automaticky zobrazí pohled z kamery Zobrazení z couvací kamery má prioritu, ostatní funkce včetně snímání tlaku běží zatím na pozadí.

9 Zobrazení stavu pneumatik Při zapnutém zapalování (nezařazujte zpátečku), stiskněte TPMS tlačítko, monitor zobrazí TPMS rozhraní. Systém vypne zobrazení TPMS rozhraní automaticky po 10 sekundách.

10 Programování snímačů Parametry snímačů byly již ve výrobě individuálně přednastavené pro každou pneumatiku. Po instalaci označených snímačů do příslušné pneumatiky není potřebná čidla dále programovat. Vždy když změníte pozici pneumatiky snímač v pneumatice musí být naprogramován. Jsou dva způsoby jak to můžeme udělat: 1: Naprogramovat snímače s TPMS programátorem LP pneumatika PP pneumatika LZ pneumatika PZ pneumatika rezerva TPMS programátor TPMS programátor je zařízení které umožňuje programovat TPMS snímače bez vypuštění pneumatik. 1. Zapněte TPMS programátor 2. Přibližte TPMS programátor k namontované LP pneumatice a stiskněte jeden krát příslušné LP tlačítko, po rozpoznání snímače se rozsvítí příslušné světlo na displeji. 3. Opakujte krok 2 pro ostatní snímače. 4. Pokud jsou všechny snímače rozpoznány - načteny a příslušné světla na displeji sú rozsvícené, přemístěte TPMS programátor blíže k displeji (A/V monitoru). 5. Zapněte displej a vejděte do programovacího módu (stiskněte TPMS tlačítko 5 krát) 6. Stiskněte 1 krát TPMS tlačítko na programátoři, zazní pípnutí pro potvrzení že programování bylo úspěšné.

11 2: Naprogramovat snímače vypouštěním každé pneumatiky. Stiskněte TPMS tlačítko 5 krát pro vstup do programovacího módu. Krátkým stisknutím TPMS tlačítka vyberte příslušnou pneumatiku. vypouštějte pneumatiku 4 sekundy nebo více. Pak jako systém přijme signál snímače, stiskněte TPMS 1 krát. Pneumatika byla naprogramována. Programujte ostatní snímače stejným způsobem. Stiskněte a podržte 3 sekundy pro uložení a exit. Pozn. Dofoukejte odpuštěné pneumatiky.

12 TPMS Obsah balení Video kabel Reproduktor Řídící jednotka TPMS tlačítko Snímač Kabelová spona X3 Návod Snímač TPMS Kovové těsnění Matice Krytka ventilu dřík ventilu

13 Osazení snímače Podle následujících kroků nastavte úhel TPMS snímače aby vešel do otvoru disku. Povolte šroub. Nejčastější problémy 1. Po instalaci se nezobrazují žádné informace na displeji. 1. Snímače nejsou naprogramované k displeji 2. Displej není zapnutý 3. Video kabel není připojen 2. Po zapnutí zapalování se zobrazí informace o pneumatikách ale symboly pneumatik pomalu blikají. 1. Displej přijímá aktuální informace, pokud přijímání dokončí, blikání přestane 3. není zobrazen údaj při některé konkrétní pneumatice. 1. je problém se snímačem 2. snímač není naprogramován k displeji Nastavte úhel TPMS snímače aby vešel do otvoru disku.

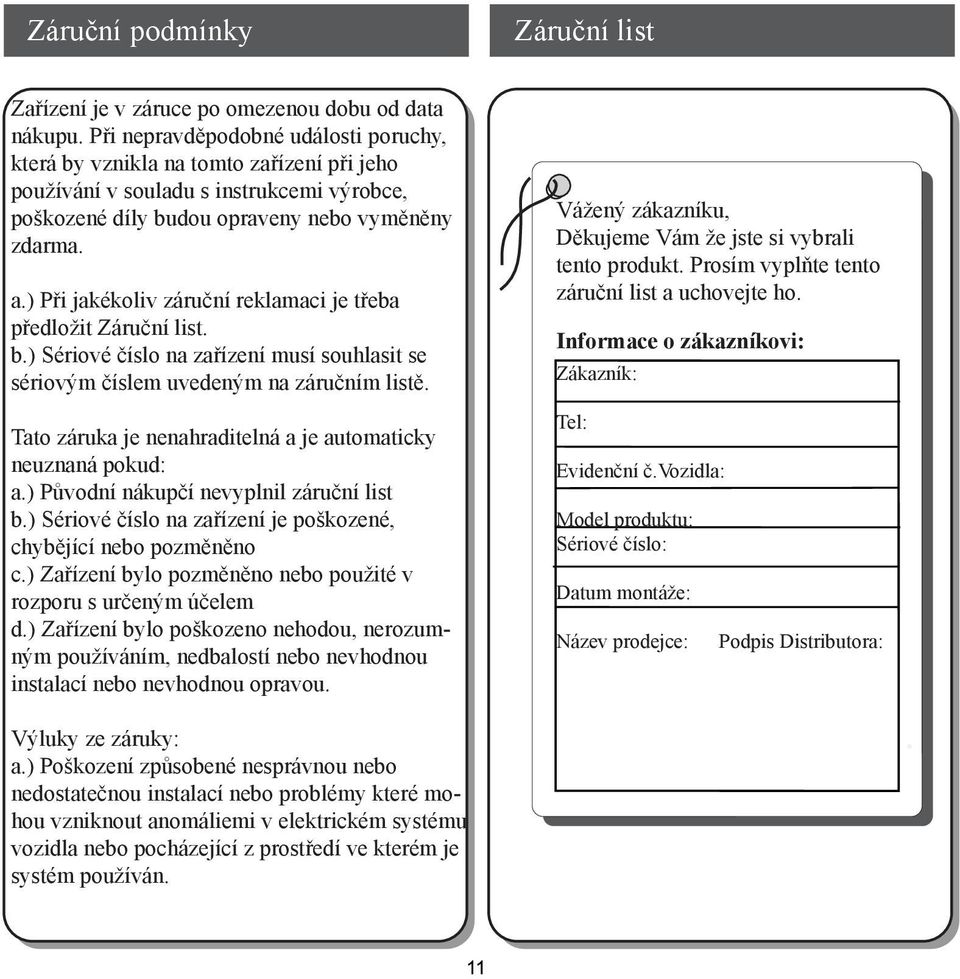

14 Záruční podmínky Záruční list Zařízení je v záruce po omezenou dobu od data nákupu. Při nepravděpodobné události poruchy, která by vznikla na tomto zařízení při jeho používání v souladu s instrukcemi výrobce, poškozené díly budou opraveny nebo vyměněny zdarma. a.) Při jakékoliv záruční reklamaci je třeba předložit Záruční list. b.) Sériové číslo na zařízení musí souhlasit se sériovým číslem uvedeným na záručním listě. Tato záruka je nenahraditelná a je automaticky neuznaná pokud: a.) Původní nákupčí nevyplnil záruční list b.) Sériové číslo na zařízení je poškozené, chybějící nebo pozměněno c.) Zařízení bylo pozměněno nebo použité v rozporu s určeným účelem d.) Zařízení bylo poškozeno nehodou, nerozumným používáním, nedbalostí nebo nevhodnou instalací nebo nevhodnou opravou. Vážený zákazníku, Děkujeme Vám že jste si vybrali tento produkt. Prosím vyplňte tento záruční list a uchovejte ho. Informace o zákazníkovi: Zákazník: Tel: Evidenční č.vozidla: Model produktu: Sériové číslo: Datum montáže: Název prodejce: Podpis Distributora: Výluky ze záruky: a.) Poškození způsobené nesprávnou nebo nedostatečnou instalací nebo problémy které mohou vzniknout anomáliemi v elektrickém systému vozidla nebo pocházející z prostředí ve kterém je systém používán.

15

16 Všetky práva vyhradené Obchodná značka, ochranná známka, patenty a autorské práva sú vlastníctvom Steelmate Co. Ltd. Práva na zmenu dizajnu a špecifikácií pre pre zlepšenie produktu sú vyhradené.
