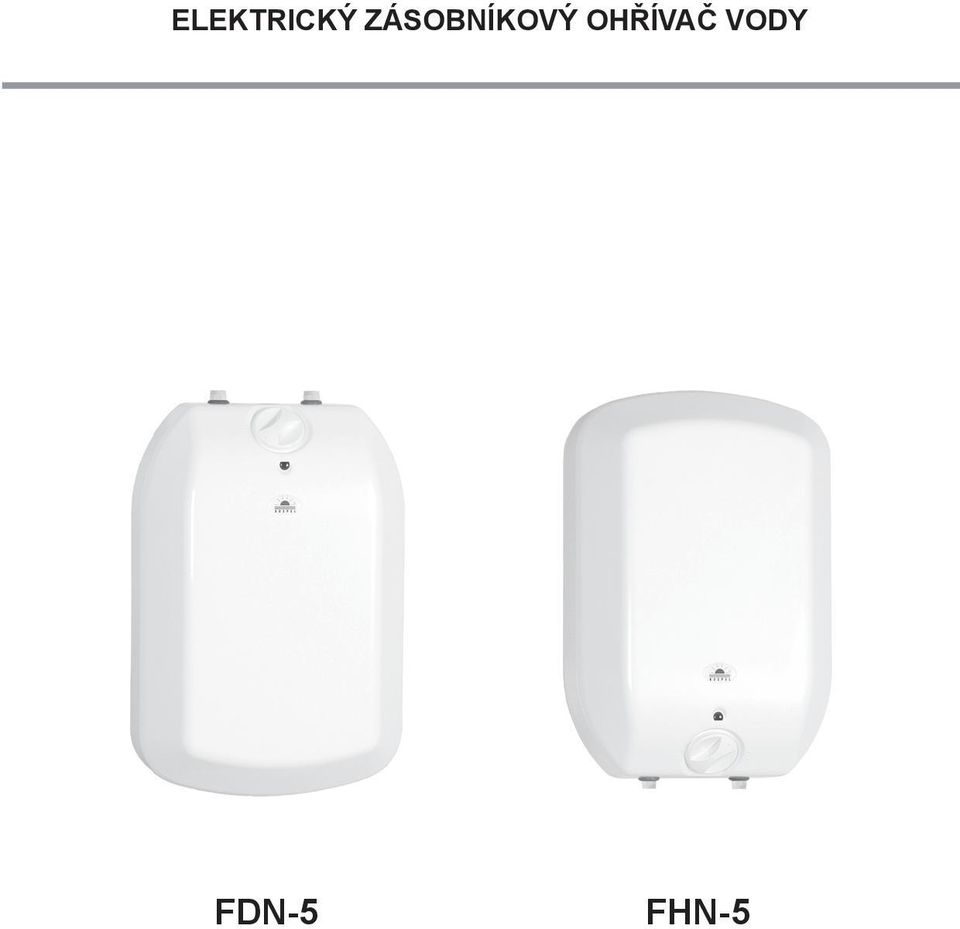

1 ELEKTRICKÝ ZÁSOBNÍKOVÝ OHŘÍVAČ VODY FDN-5 FHN-5

2 Seznámení se s tímto návodem umožní správnou instalaci a využití zařízení, zajištující dlouhodobou a nezávad nou funkci. Výrobek smí být do koupelny a sprchy montován ve smyslu ČSN ed. 2. Pokud budou ohřívače instalovány do zóny 1 a 2, musí být jejich napájecí obvod vybaven doplňkovou ochranou - proudovým chráničem - se jmenovitým vybavovacím rozdílovým proudem I nepřesahujícím 30 ma. Při provozu nebo likvidaci zařízení nutno dodržet příslušné národní předpisy o životním prostředí a o likvidaci odpadu. V případě, že zařízení bude muset být sešrotováno, je zapotřebí postupovat při jeho likvidaci podle diferencovaného sběru, což znamená respektovat rozdílnost materiálů a jejich složení (např. kovy,umělé hmoty, atd). Při diferencovaném sběru je třeba se obrátit na specializované firmy, které se zabývají sběrem těchto ma te riálù za současného respektování místních platných norem a předpisu. Výrobce si vyhrazuje právo provádění změn, které nemusí být popsány v návodě, avšak zachovají všechny hlavní konstrukční prvky. RPR - Wterm s.r.o. RPR - Bukovecká 1202, Jablunkov

3 Popis ohřívače Zásobníkové ohřívače vody FHN5 a FDN5 jsou určeny k ohřevu užitkové vody v domácnostech, sanitárních místnostech, dílnách, kancelářích apod., čili všude tam, kde je potřeba okamžitě teplá voda. Ohřívače jsou dodávány pro montáž nad umývadlo (FHN) a pod umývadlo (FDN). Zásobník horké vody se provozuje beztlakově (s beztlakou baterii), nebo tlakově. Po otevření ventilu teplé vody začne do nádrže proudit studená voda a ta vytlačuje teplou vodu přes otevřenou přepadovou trubku. Zásobník je za provozu stále naplněný vodou. Nádoba ohřívače je vyrobena z nerezového plechu. Technické data Typ ohřívače FDN - 5 FHN - 5 Jmenovitý objem l 5 Jmenovité napětí 230V~ Jmenovitý příkon W 2000 Jmenovitý proud A 8,7 Rozsah teploty předvolby C Provozní tlak MPa 0,6 Rozměry (výška x šířka x hloubka) mm 427 x 285 x 163 Hmotnost bez vody kg 3,8 Doba ohřevu z 15 C na 65 C min 9 Spotřeba el. energie kwh/24h 0,36 Stupeň krytí IP24 Vodovodní přípojka G 3/8" G 1/2" CZ-029B_ 3

4 Montáž 1. Do vodovodní sítě připojit baterii. 2. Na zeď zavěsit ohřívač jedním ze dvou způsobů: a) do zdi navrtat dva otvory Ø 8mm o rozteči 77-80mm. - do hmoždinek našroubovat šrouby tak, aby mezi zdí a hlavou šroubu zůstala mezera min. 4mm. - na šrouby zavěsit ohřívač. b) podle obrazu na zeď našroubovat držák (součást balení) a ohřívač zavěsit na držák. Zapojení ohřívače beztlakově Nadpultové provedeni MODRÁvstup studené vody ČERVENÁvýstup teplé vody MODRÁvstup studené vody Přívod studené vody z domovního vodovodního rozvodu Podpultové provedeni ČERVENÁvýstup teplé vody Přívod studené vody z domovního vodovodního rozvodu ohřívače FHN5 ohřívače FDN5 4

5 Instalace a) V případě tlakového zapojení je nutno použít pojistný ventil, není součásti balení! Pořadí instalovaných armatur podle ČSN Ohřívač musí být používán zásadně s pojistným ventilem! Při tlaku nad 0,6 MPa je nutno použít redukční ventil. Mezi pojistným ventilem a ohřívačem nesmí být montovány žádné další armatury. Po napojení ohřívače na vodovodní síť a jeho naplnění vodou je nutno vyzkoušet pojistný ventil. Při pootočení kotoučku pojistného ventilu musí z ventilu vytékat voda. Během ohřevu vody dochází v ohřívači k rozpínání vody, která musí odkapávat pojistným ventilem. Ohřev vody signalizuje kontrolní žárovka. Přetlakové pojistné zařízení je nutno 6 x ročně uvádět do činnosti, aby se odstranily usazeniny vodního kamene a aby se ověřilo, že toto zařízení není zablokováno. b) a) - ohřívače FHN5 b) - ohřívače FDN5 [3] - vstup studené vody modrý [4] - výstup teplé vody červený [5] - výstup teplé vody M - tlakoměr P - pojistný ventil K - zpětný ventil Z - zkušební kohout U - uzávěr vody R - redukční ventil CZ-029B_ 5

6 Rozměrový náčrtek Schéma zapojení Jestliže je napájecí přívod to ho to spotřebiče poškozen, musí být přívod nahrazen výrob cem, nebo jeho servisním tech ni kem, aby se zabránilo vzni ku nebezpečné situace. 6

7 Odvzdušnění 1. Vypnout přívod elektrického proudu (vytáhnout ze zásuvky). 2. Otevřít ventil teplé vody, až se průtok vody ustálí (teče bez vzduchových bublin). 3. Zavřít ventil teplé vody. 4. Zapojit přívod elektrického proudu. Používání Během nahřívání zvětšuje voda svůj objem a přebytek kape z výtokového ramínka baterie. Toto je přirozený jev a proto se nedá zastavit ani nadměrným dotažením ventilu. V případě zjištění úbytku vody z ohřívače nutno odpojit od el. sítě a provést odvzdušnění. Regulace teploty vody se nastavuje regulačním kotoučem na čelním krytu ohřívače. Teplotu vody je možno nastavit plynule až do 70 C. Ohřev signalizuje kontrolní žárovka, která zhasne po dosažení nastavené teploty. Ohřívač je vybaven polohou termostatu proti zamrznutí a tato je označena. V této poloze je teplota udržována na 7 C. V případě, že ohřívač bude mimo provoz v místnosti kde je teplota pod bodem mrazu je nutno vodu vypustit nebo nastavit ohřev na symbol. Poruchy provozu Lp. Porucha Příčina Odstranění Ohřívač neohřívá, kontrolka ohřevu nesvítí Ohřívač neohřívá, Kontrolka ohřevu svítí Porucha elektroinstalace Vadný termostat Ohřívač ohřívá Vadná kontrolka Kontrolka ohřevu nesvítí Zkontrolovat jistič Vyměnit termostat (servis) Vadné topné těleso Topné těleso vyměnit (servis) Přerušena vratná tepelná Tepelnou pojistku zamáčknout nebo vymění pojistka (servis) Vyměnit (servis) CZ-029B_ 7

8 8

9 Kompletnost balení FHN 5 FDN 5 Ohřívač 1 kus 1 kus Baterie kompletní 1 kus 1 kus Těsnění - 3 kusy Šroub 2 kpl. 2 kpl. Návod na obsluhu a záruční list 1 kus 1 kus Záruční podmínky 1. RPR WTERM s.r.o. - uděluje kupujícímu - uživateli záruku na nerezovou nádobu 5 let, na ostatní části ohřívače 24 měsíců ode dne prodeje. 2. V případě výskytu vady je uživatel povinen obrátit se na příslušný odborný servis. 3. Výrobce nese zodpovědnost pouze tehdy, pokud nastala záruční situace z příčiny poruchy zařízení. 4. Výrobce má právo rozhodnout zda provede výměnu či opravu zařízení. 5. Záruční oprava je bezplatná. 6. Výrobce se zavazuje vykonat opravu ve lhůtě do 14-ti dnù od data doručení do servisu. 7. Doba záruky se automaticky prodlužuje o dobu záruční opravy. 8. Pokud dojde k nahrazení novým ohřívačem, záruční lhůta běží znova. 9. Nevyplněný záruční list má za následek ztrátu nároku na záruku. 10. Při opodstatněné reklamaci v záruční době budou náklady na dopravu vadného výrobku poštou hra ze ny po předložení potvrzeného přepravního dokladu. CZ-029B_ 9
