ZÁKLADNÍ INFORMACE O NABÍZENÝCH TRHACÍCH NÝTECH A NÝTOVACÍCH MATICÍCH

Transkript

1 ZÁKLADNÍ INFORMACE O NABÍZENÝCH TRHACÍCH NÝTECH A NÝTOVACÍCH MATICÍCH Průběh formování standardního trhacího nýtu vyrobeného dle DIN 7337 Kombinace používaných materiálů nýt / trn: Al/ocel, Al/Al, Al/nerez ocel/ocel, ocel/nerez nerez/ocel, nerez/nerez (A2+A4) Cu/ocel, Cu/nerez, Cu/bronz Povrchová ochrana nýtu i trnu: zinkováním, niklováním, barvení v RAL, eloxování aj. Pevnostní nýty: G-Lock Mega Grip S uzavíracím kroužkem Nýty pro pružné spoje: BULB - TITE Nýty s větším rozsahem: Poly Grip Nýtovací matice : průchozí uzavřené šestihranné "MOLY" pro tenké materiály Materiály používané na výrobu nýtovacích matic: Al, ocel s povrchovou ochranou, nerez, mosaz, pryž aj.

2 6-1 MECHANICKÉ NÝTOVAČKY NA TRHACÍ NÝTY Pákové nýtovačky JACKY NTS NTX-F Technické parametry JACKY NTS NTX-F HN 2 Pracovní rozsah [mm] (max.rozměr nýtu/mat.) 4,8/Al 5,0/Al 4,0/nerez 6,4/ocel Hmotnost 450 g 570 g 600 g g Celková délka hlavy 77 mm 72 mm 84 mm 68 mm Pracovní zdvih 7 mm 11 mm 9 mm 9 mm HN 2 Převodové nýtovačky Flipper SN 2 Nýtovací nástavec Technické parametry Flipper SN 2 Rive Drill 95 H Pracovní rozsah (max. nýtu v mm / mat.) 4,8/Al 6,4/ocel 4,8/Al Hmotnost 780 g g 290 g Celková délka hlavy bez zásob 170 mm 68 mm 90 mm Pracovní zdvih 12 mm 10 mm 25 mm RiveDrill 95H

3 6-2 MECHANICKÉ NÝTOVAČKY A PŘÍSLUŠENSTVÍ NA NÝTOVACÍ MATICE Pákové nýtovačky jednoruční Rozsah použití Matice M3 - M6 Matice M3 - M5 z hliníku z ocele GBM 10 Základní vybavení: trn a koncovka pro jeden rozměr, ostatní se dodávají samostatně Pákové nýtovačky dvouruční Rozsah použití Matice M4 - M10 Šrouby M4 - M8 ze všech materiálů ze všech materiálů RF 99 Základní vybavení: trny a koncovky M5 - M10 pro nýtovací matice Děrovač pro vytváření šestihranných děr pro matice Rozsah použití maximální síla materiálu [mm] Ocel, Al, mosaz nerezová ocel M4 2 1 M5 3 1,5 M6 3 1,5 M8 3 1,5 M MFX 410

4 6-3 PNEUMATICKO-HYDRAULICKÉ NÝTOVAČKY NA TRHACÍ NÝTY ŘADY PH Nýtovačky bez odsávání trnů - zařízení pro odávání VAS se dá doplnit PH 1 PH 2 Nýtovačky s přidržováním nýtů a odsátím trnů PH Axial PH 1 - L PH 2 - VK PH 2000 PH 2000 D.C.A. nýtovačka je vybavena dalším spínačem, možnost nastavení síly pro přitlačení přístroje do spoje Technické parametry PH 1 PH 2 PH Axial PH 1 - L PH 2 - VK PH 2000 Pracovní rozsah (max nýtu / mat.) 4,0/ocel 5,0/ocel 5,0/ocel 4,0/Al 4,0/ocel 6,4/ocel Tažná síla při 5 bar N N N N N N Hmotnost 1,2 kg 1,3 kg 1,8 kg 1,18 kg 1,3 kg 1,9 kg Pracovní zdvih 15 mm 15 mm 15 mm 16 mm 14 mm 25 mm

5 6-4 PNEUMATICKO-HYDRAULICKÉ NÝTOVAČKY ŘADY TAURUS Vysoký výkon a hospodárnost * optimální odstupňování nýtovacích sil v celé konstrukční řadě * vzduch použitý pro nýtování je následně využit pro odsátí trnu * nový systém čelistí s delší životností * optimální zdvih umožňující vysokou rychlost nýtování * výhodný poměr vysokého výkonu a hmotnosti přístroje Nýtovačka TAURUS 2 v základním provedení Pracovní komfort a bezpečnost * odnímatelná nádobka na utržené trny včetně tlumiče * při uchopení nýtovačky je možno zapnout přisávání nýtů * pogumované a ergonomicky tvarované držadlo * očko pro zavěšení nýtovačky je zapuštěno do hlavy Technické parametry TAURUS 1 TAURUS 2 TAURUS 3 TAURUS 4 Pracovní rozsah do 4 mm Al/ocel do 6 mm Al/ocel do 6,4 mm všechny do 8 mm všechny Hmotnost 1,30 kg 1,55 kg 1,90 kg 2,0 kg Max. síla (5 bar) N N N N Pracovní zdvih 15 mm 18 mm 25 mm 19 mm Další modifikace: TAURUS 1 a 2 - M s otočným zásobníkem TAURUS 2 - R prodloužená hlava TAURUS 1 - L zúžená hlava

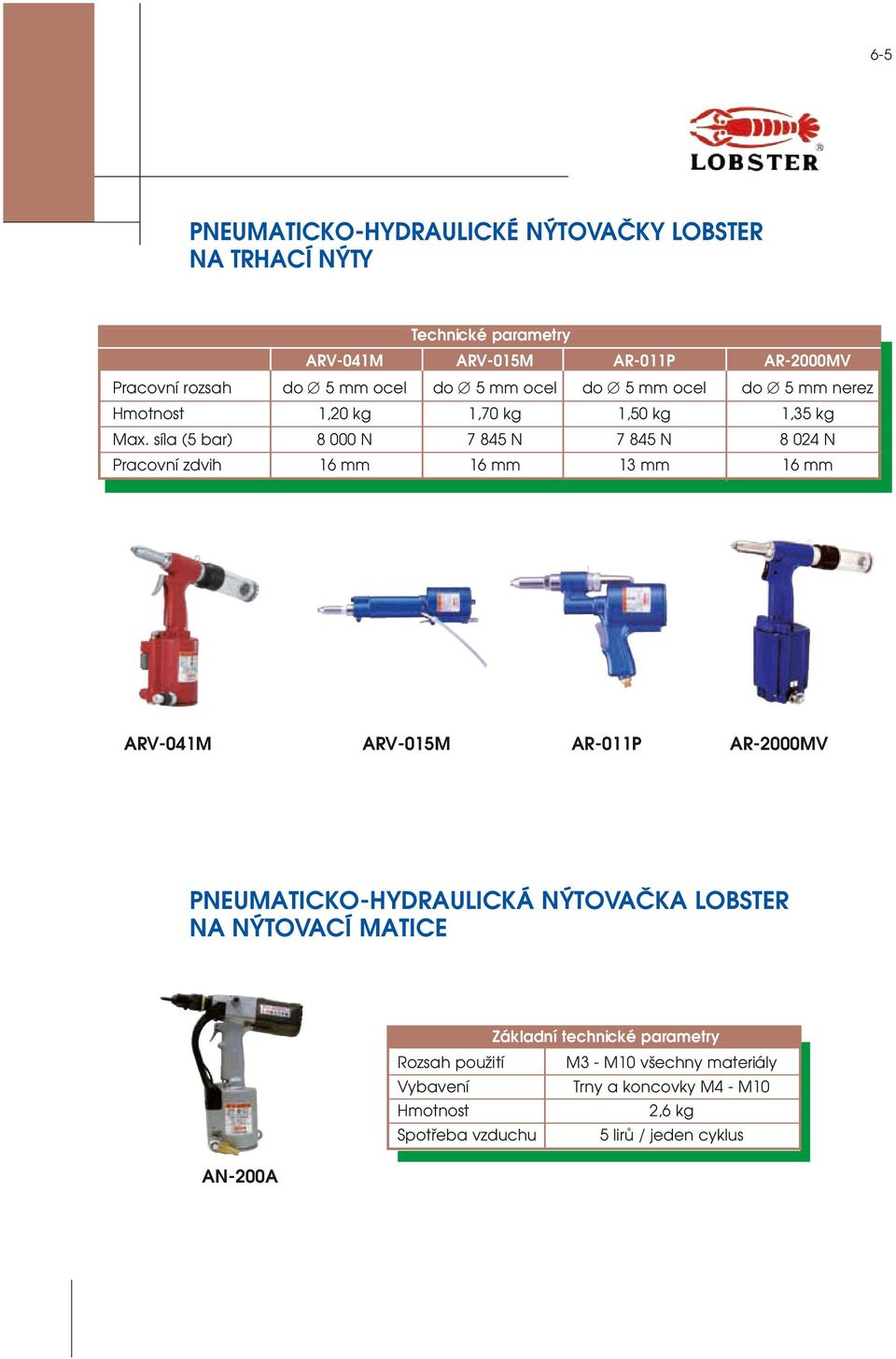

6 6-5 PNEUMATICKO-HYDRAULICKÉ NÝTOVAČKY LOBSTER NA TRHACÍ NÝTY Technické parametry ARV-041M ARV-015M AR-011P AR-2000MV Pracovní rozsah do 5 mm ocel do 5 mm ocel do 5 mm ocel do 5 mm nerez Hmotnost 1,20 kg 1,70 kg 1,50 kg 1,35 kg Max. síla (5 bar) N N N N Pracovní zdvih 16 mm 16 mm 13 mm 16 mm ARV-041M ARV-015M AR-011P AR-2000MV PNEUMATICKO-HYDRAULICKÁ NÝTOVAČKA LOBSTER NA NÝTOVACÍ MATICE Základní technické parametry Rozsah použití M3 - M10 všechny materiály Vybavení Trny a koncovky M4 - M10 Hmotnost 2,6 kg Spotřeba vzduchu 5 lirů / jeden cyklus AN-200A

7 6-6 ELEKTRO-MECHANICKÉ NÝTOVAČKY NA TRHACÍ NÝTY AccuBird v základním provedení PowerBird v základním provedení Mimořádný komfort * vyvážené těžiště a ergonomicky tvarovaná rukojeť minimalizuje únavu * kompaktní a pevná konstrukce umožňuje práci ve velmi náročných podmínkách na stavbách i na dílně * zásobník na utržené trny, okamžitý návrat do výchozí polohy šetří energii, akumulátor Li-Ion 14,4 V * možnost lehce pracovat i s největšími nýty, výměnné koncovky s možností doplnění přidržovače nýtů * vysoká rychlost práce při nýtování mimo stabilního pracoviště, kompletní sada je uložena v praktickém plechovém kufru * možnost doplnění o další akumulátor a nebo adaptér pro zapojení do sítě 220 V Technické parametry AccuBird PowerBird Upevňovací síla N N Hmotnost přístroje 2,0 kg 2,0 kg Pracovní zdvih 20 mm 20 mm Rozsah použití ( nýtu/mat.) 2,4-5 mm, nerez do 6,4 mm, všech provedení Počet spojů na jedno nabití akumulátoru 4 mm Al/ocel 800 ks - 5 mm ocel/ocel 420 ks 700 ks 6,4 Al/ocel ks 6,4 ocel/mega GRIP ks Další modifikace: AccuBird s kufrem a dalším akumulátorem PowerBird s adaptérem na 220V PowerBird - HU s adaptérem na nýty s uzavíracím kroužkem

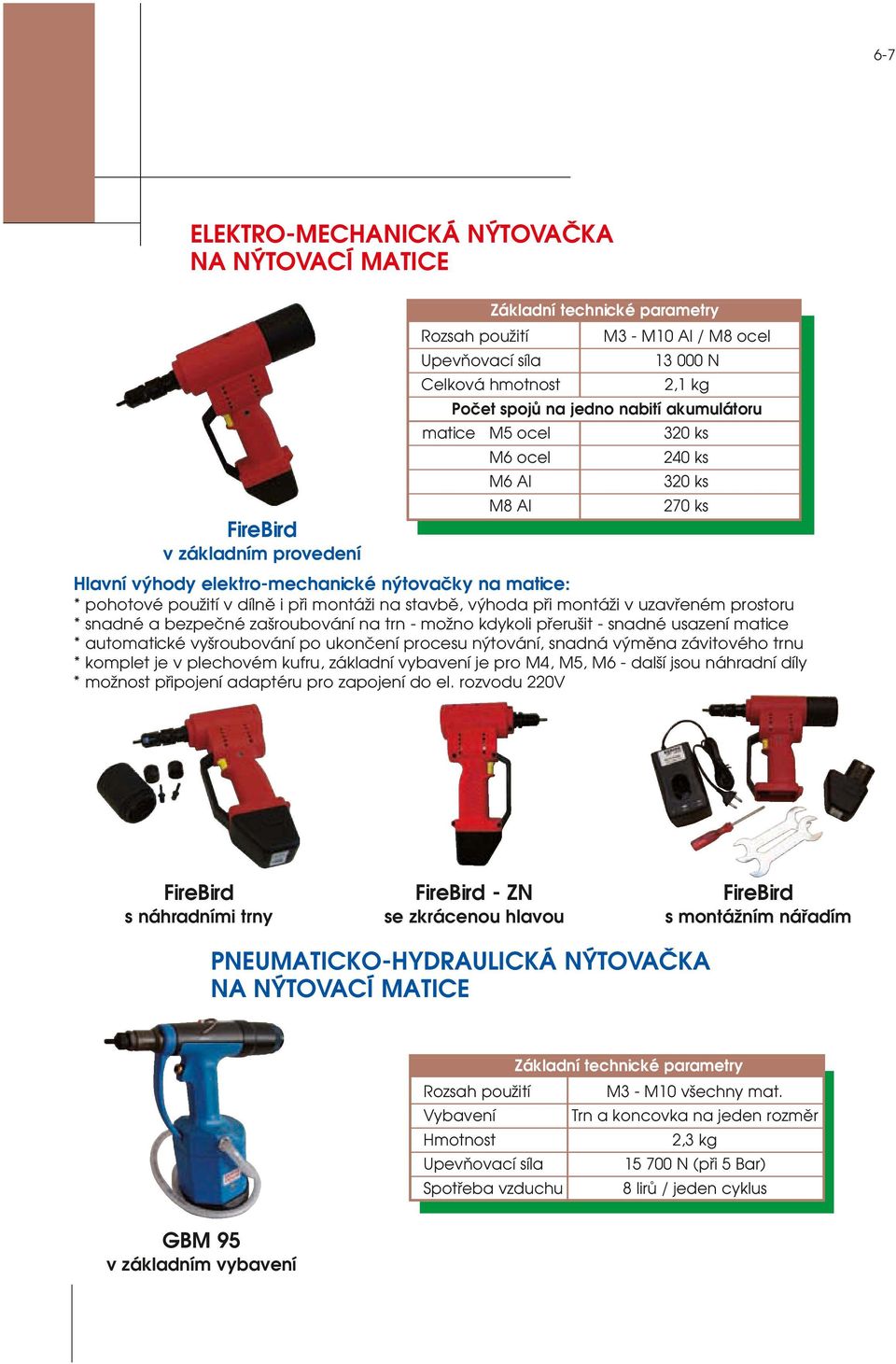

8 6-7 ELEKTRO-MECHANICKÁ NÝTOVAČKA NA NÝTOVACÍ MATICE FireBird v základním provedení Základní technické parametry Rozsah použití M3 - M10 Al / M8 ocel Upevňovací síla N Celková hmotnost 2,1 kg Počet spojů na jedno nabití akumulátoru matice M5 ocel 320 ks M6 ocel 240 ks M6 Al 320 ks M8 Al 270 ks Hlavní výhody elektro-mechanické nýtovačky na matice: * pohotové použití v dílně i při montáži na stavbě, výhoda při montáži v uzavřeném prostoru * snadné a bezpečné zašroubování na trn - možno kdykoli přerušit - snadné usazení matice * automatické vyšroubování po ukončení procesu nýtování, snadná výměna závitového trnu * komplet je v plechovém kufru, základní vybavení je pro M4, M5, M6 - další jsou náhradní díly * možnost připojení adaptéru pro zapojení do el. rozvodu 220V FireBird s náhradními trny FireBird - ZN se zkrácenou hlavou FireBird s montážním nářadím PNEUMATICKO-HYDRAULICKÁ NÝTOVAČKA NA NÝTOVACÍ MATICE Základní technické parametry Rozsah použití M3 - M10 všechny mat. Vybavení Trn a koncovka na jeden rozměr Hmotnost 2,3 kg Upevňovací síla N (při 5 Bar) Spotřeba vzduchu 8 lirů / jeden cyklus GBM 95 v základním vybavení

9 6-8 CENÍK NÁŘADÍ A PŘÍSLUŠENSTVÍ PRO NÝTOVÁNÍ TRHACÍCH NÝTŮ, NÝTOVACÍCH MATIC A ŠROUBŮ Mechanické nýtovačky JACKY pro běžné použití do průměru nýtu 4,8 mm, Al/ocel 99,- RiveDril E95H nástavec na vrtačku pro hliníkové nýty do 4,8 mm, Al/ocel 987,- NTS pro profesionály do průměru nýtu 5 mm, Al/ocel 610,- NTX pro profesionály do průměru nýtu 5 mm, Al/ocel 990,- NTX - F pro profesionály s pružinou do průměru nýtu 5 mm, Al/ocel 1 000,- FLIPPER převodové do průměru nýtu 5 mm, Al/ocel 1 140,- SN 2 nůžkové, do průměru nýtu 6,4 mm 2 925,- HN 2 pákové dvouruční, do průměru nýtu 6,4 mm 3 060,- GBM 10 na matice M3-M6 hliníkové 990,- RF 99 pákové dvouruční, na matice M4 - M10 a na šrouby M4 - M ,- Pneumaticko - hydraulické nýtovačky: PH 1 samostatná, do průměru nýtu 4 mm 8 150,- PH 1 - L s odsáváním a zásobníkem na trny, do průměru nýtu 4 mm ,- PH 2 samostatná, do průměru nýtu 5 mm 9 250,- PH 2 - VK s odsáváním a transportním nástavcem, do průměru nýtu 4 mm ,- PH 2000 s odsáváním a zásobníkem na trny, do průměru nýtu 6,4 mm ,- TAURUS 1 s ovládaným odsáváním, do průměru nýtu 4 mm Al/ocel ,- TAURUS 2 s ovládaným odsáváním, do průměru nýtu 6 mm Al/ocel ,- TAURUS 3 s ovládaným odsáváním, do průměru nýtu 6,4 mm ocel/ocel ,- TAURUS 4 s ovládaným odsáváním, na všechny pevnostní nýty - ocel i nerez ,- PH - Axial přímá s odsáváním a transportní hadicí, do nýtu 5 mm ,- ARV - 015M přímá s odsáváním a transportní hadicí, do nýtu 4,8 mm ,- AR - 011P přímá, bez odsávání, do průměru nýtu 4,8 mm 6 500,- AR MV s odsáváním a zásobníkem na utržené trny, do nýtu 4,8 mm 9 570,- ARV - 041M s odsáváním a zásobníkem na utržené nýty, do nýtu 4,8 mm ,- AN - 200A na matice M3 - M10 ze všech materiálů, komplet s trny ,- GBM 95 na matice M3-M10 ze všech materiálů ,- Elektro - mechanické nýtovačky a doplňky: AccuBird elektro - mechanická na trhací nýty, do 5 mm, komplet v kufru ,- PowerBird elektro - mechanická na trhací nýty, do 6,4 mm, komplet v kufru ,- FireBird elektro - mechanická na matice M3-M10, komplet v kufru ,- adaptér na 220 V pro AccuBird, FireBird a PowerBird - pro napojení do sítě 2 550,- nabíječka akumulátorů pro AccuBird, FireBird a PowerBird (pro akumulátory Ni-Cd) 1 970,- nabíječka akumulátorů pro AccuBird, FireBird a PowerBird (pro akumulátory Li-Ion) 2 320,- náhradní akumulátor Ni-Cd 12V/2,0Ah pro AccuBird, FireBird a PowerBird 1 870,- náhradní akumulátor Li-Ion 14,4V/1,3Ah pro AccuBird, FireBird 2 450,- náhradní akumulátor Li-Ion 14,4V/2,6Ah pro AccuBird, FireBird a PowerBird 3 150,- Ceny speciálního nářadí z tohoto katalogu, jsou stanoveny na základě poptávky a po technickém vyjasnění. Množstevní slevy: a) 3 ks od jednoho druhu -5% b) 10 ks od jednoho druhu -10% Ceny jsou uvedeny v Kč / ks, bez DPH a nezahrnují dopravu.
