1 VRTÁNÍ Šroubováky Vrtací kladiva Bourací kladiva Demoliční kladiva Vrtáky a doplňky

2 INOVACE FIRMY SPIT Přístroje o minimálním objemu, které podávají maximální výkon. Nepřetržitý výzkum, jehož cílem je dodat Vašemu pohybu více přesnosti, univerzálnosti, bezpečnosti, komfortu, lehkosti, výzkum firmy SPIT každý den po Vašem boku. vezměte BUDOUCNOST do svých rukou VRTÁNÍ AKUMULÁTOROVÝ ŠROUBOVÁK SPIT 216 HDI SPECIÁLNÍ DO SÁDROKARTONU Inovace: výkonnost, pružnost a univerzálnost A navíc exkluzivní systém spony k zavěšení na opasek SPIT LOCK. AKUMULÁTOROVÉ VRTACÍ KLADIVO SPIT 328 Nízká hmotnost, extra výkon! Akumulátorové vrtací kladivo s mimořádným poměrem váha/výkon 70-71

3 ELEKTROPNEUMATICKÉ VÝKONNOST A KOMFORT JSOU TADY PRO VÁS! Šroubovat, vrtat, bourat, demolovat, co všechno musí zakusit materiály, s nimiž pracujete, což ovšem není důvod, abyste to podstupovali i Vy. Přístroje SPIT, to je maximum výkonu a přesnosti s minimem vibrací pro Vaši práci! VÝKONNOST Všechny přístroje SPIT jsou koncipovány tak, aby podávaly MAXIMÁLNÍ VÝKON PŘI MINIMÁLNÍM OBJEMU, což přisuzuje každému z nich mimořádný poměr hmotnost/výkon. Tím, že se u přístrojů SPIT přijala koncepce používání MECHANICKÝCH MAZIV S VYSOKOU KLUZNOSTÍ, se výrazně snižuje opotřebení součástek a tím se prodlužuje jejich životnost. Každý přístroj je vybaven PŘEVODOVKOU NEBO VOLIČEM RYCHLOSTI, který Vám umožní ji upravit podle konkrétních potřeb, a dále KONTROLKOU PRO PROVEDENÍ SERVISU, který neustále zajišťuje jeho dobrý provoz. TECHNOLOGIE Abyste měli ještě větší pocit bezpečí a více pohodlí, SPIT vyvinul a uvedl do praxe exkluzivní systémy: Všechny elektrické a elektronické součástky našich přístrojů jsou dimenzovány tak, aby snášely napětí vyšší než 400 V. Tento dynamický zabezpečovací systém umožňuje: měkké řízení odpojení/vypnutí v případě zablokování přístroje: nedochází tudíž k prudkému vypnutí, což vede k minimalizaci rizik pro uživatele. kroutící momenty pro odpojení jsou o 50 % nižší než hodnoty uvedené v normě. Nová kladiva SPIT jsou vybavena vnitřními tlumiči a antivibračními rukojetěmi, které umožňují třikrát snížit vibrace mezi předním koncem nástroje a rukou uživatele. 16 VYSTAVENÍ VIBRACÍM 14 R A DA O D B O R N Í K A F I R M Y S P I T Amplituda vibrací (m/s 2 ) př.: 4m/s 2 za 4 hod. 30 min. dává A(8) = 3m/s A(8)=10m/s 2 A(8)=9m/s 2 A(8)=8m/s 2 A(8)=7m/s 2 A(8)=6m/s 2 A(8)=5m/s 2 A(8)=4m/s 2 A(8)=3m/s 2 A(8)=2,5m/s 2 A(8)=2m/s 2 A(8)=1m/s 2 1. Není to tak, že by přístroj s vibracemi vyššími než 5 m/s 2 byl v rozporu s legislativou: ROZHODUJÍCÍ JE DOBA VYSTAVENÍ SE TĚMTO VIBRACÍM. 2. Čím je nástroj výkonnější, tím rychleji se beton navrtá nebo rozbije. V důsledku toho se snižuje doba vystavení vybracím. 3. V souladu se Směrnicí 2002/44/CE JE PRÁVĚ TOTO KAŽDODENNÍ VYSTAVOVÁNÍ SE VIBRACÍM BRÁNO V POTAZ PŘI POUŽÍVÁNÍ PŘÍSTROJE. Př.: Nástroj SPIT 352 nebo 372 bude moci používat na vrtání nebo bourání po dobu 3 efektivních hodin chodu přístroje. Tento čas může odpovídat ve skutečnosti jednomu pracovnímu dni. 0:00 0:30 1:00 1:30 2:00 2:30 3:00 3:30 4:00 4:30 5:00 5:30 6:00 6:30 7:00 7:30 8:00 8:30 Doba trvání vystavení (hh: mm) 9:00 9:30 10:00

4 A A K U M U L ÁTO R O V É P Ř Í S T R O J E BEZPEČNOST A KOMFORT Všechny přístroje SPIT vyhovují normě EN o bezpečnosti příručních elektrických kladiv: OCHRANA PŘED ELEKTRICKÝM PROUDEM, OCHRANA PŘED POŽÁREM, OCHRANA PŘED MECHANICKÝMI NEBEZPEČÍMI, VRTÁNÍ MOBILITA A AUTONOMIE JSOU TU PRO VÁS! Všechny akumulátorové přístroje SPIT jsou vybaveny akumulátory o velké kapacitě, které byly vyvinuty tak, aby vydržely více než 500 cyklů nabití / vybití. JAK PRODLOUŽIT VÝRAZNĚ ŽIVOTNOST VAŠÍ BATERIE: 1. Nikdy nezastavujte probíhající nabíjení. 2. Nikdy nenechávejte baterii úplně vybít. 3. Nabíjejte baterii hned od prvních známek snížení výkonnosti nástroje. 4. Nepoužívaná baterie se vybíjí rychleji: střídejte vždy obě baterie, které jsou dodány s přístrojem. 5. Na konci nabíjení nechte baterii 30 minut v nabíječce a teprve pak jí použijte. 6. Nikdy nenabíjejte baterii v místě, kde je teplota nižší než 5 C. 7. Skladujte baterie nabité. Baterie ztratí za měsíc 20 až 30% své kapacity. POZNÁMKA! BATERIE DOSÁHNE SVÉ MAXIMÁLNÍ KAPACITY AŽ PO PRVNÍCH 5 CYKLECH NABITÍ / VYBITÍ. Čím je venkovní teplota nižší, tím menší je autonomie baterie. & 72-73

5 V R TÁ N Í AKUMULÁTOROVÉ ŠROUBOVÁKY-VRTAČKY Strany 76 až 78 Hmotnost (kg) s akumulátorem SPIT SDI 108 0,8 SPIT SDI 120 1,6 SPIT HDI 220 2,3 SPIT SB 120 1,7 SPIT HDI 244 2,4 SPIT IDI 244 2,5 Napětí (V) 10, ,2 14,4 14,4 Kapacita (Ah) 1,3 1,5 2 2 nebo Rozsah vrtání (mm) 4 dřevo 10 4 ocel 8 4 dřevo 25 4 ocel 11 4 dřevo 32 4 ocel 13 4 dřevo 30 4 ocel 13 4 dřevo 35 4 ocel 13 4 dřevo 35 4 ocel 13 4 beton 12 SPECIÁLNÍ ŠROUBOVÁKY DO SÁDROKARTONU Strany 78 až 80 Hmotnost (kg) Napětí (V) SPIT 216 ELEKTRICKÝ 1,1 230 Výkon: 500 W SPIT 216 HDI AKUMULÁTOROVÝ 1,8 s akumulátorem 13,2 Kapacita: 2 Ah NiCd nebo 3Ah NiMh NÁSTAVEC PRO PÁSKOVANÉ VRUTY SPEED 55 pro akumulátorový šroubovák SPIT 216 HDI a elektrický šroubovák SPIT 216 RÁZOVÝ UTAHOVÁK SPIT IWI 280 2,2 s akumulátorem 18 Kapacita: 2,6 Ah AKUMULÁTOROVÉ VRTACÍ KLADIVO Strana 80 Hmotnost (kg) s akumulátorem Výkon (W) Síla úderu (J) Ø vrtaného otvoru v betonu 3, SPIT 328 SDS+ 1,7 Ah 3,9 3 Ah

6 V O L B A P R O F E S I O N Á L A VRTACÍ KLADIVA VRTÁNÍ Strana 81 SPIT 320 SDS+ SPIT 329C SDS+ SPIT 331 SDS+ Hmotnost (kg) 2,3 2,7 3,3 Výkon (W) Síla úderu (J) 2,5 3 3,3 Ø vrtaného otvoru v betonu VRTACÍ/BOURACÍ KLADIVA Strana 82 až 84 SPIT 335 SDS+ SPIT 352 SDS MAX SPIT 372 SDS MAX SPIT 390 SDS MAX Hmotnost (kg) 3,9 5,9 7,9 11,1 Výkon (W) Síla úderu (J) 3, Ø vrtaného otvoru v betonu až 15 S2S 16 až BOURACÍ/DEMOLIČNÍ KLADIVA Strana 85 až 86 SPIT 431 SDS+ SPIT 452 SDS MAX SPIT 490 SDS MAX PNEUMATICKÝ SPIT 507 Hmotnost (kg) 3,6 5, Výkon (W) Síla úderu (J) 4, doporučený Ø v praxi min./max. rozsah vrtáků & 74-75

7 A K U M U L ÁT O R O V É ŠROUBOVÁK-VRTAČKA SPIT SDI 108 KÓD SADY Přístroj je dodáván v kufříku s 2 bateriemi 1,3 Ah a 1 nabíječkou. ŠROUBOVÁK-VRTAČKA SPIT SDI 120 KÓD SADY Přístroj je dodáván v kufříku s 2 bateriemi 1,5 Ah, 1 nabíječkou a 1 šroubovacím nástavcem. BATERIE 10,8 V-1,3 AH BATERIE 12 V-1,5 AH Kapacita vrtání: dřevo Ø 10 mm, ocel Ø 8 mm Kapacita šroubování: vrut 6 mm Hmotnost s akumulátorem: 0,8 kg Napětí: 10,8 V Kapacita: 1,3 Ah Šestihranný magnetický držák bitů ¼ Rychlost otáčení (bez zatížení): ot./min. Max.kroutící moment (při vrtání): 18 Nm Doba nabíjení akumulátoru: 30 min. Kapacita vrtání: dřevo Ø 25 mm, ocel Ø 11 mm Kapacita šroubování: vrut 7 mm Hmotnost s akumulátorem: 1,6 kg Napětí: 12 V - Kapacita: 1,5 Ah Sklíčidlo: 10 mm Rychlost otáčení (bez zatížení): 0 400/1200 ot./min. Max.kroutící moment (při vrtání): 32 Nm Doba nabíjení akumulátoru: 1 hodina SPIT SDI 108: KONCENTRACE ENERGIE! Výkonný přístroj v kapesním vydání na běžné šroubování a vrtání. Tento komfortní a ergonomický šroubovák umožňuje přesnou práci díky zabudovanému světlu. Nastavení kroutícího momentu od 2 do 6 Nm v 10 polohách. Přesné šroubování díky brzdě motoru. magnetický držák bitů přepínač směru otáčení zabudovaná žárovka Lehkost a snadná manipulace: přesnost při jakékoli běžné práci. Nastavení kroutícího momentu od 1 do 8 Nm v 15 polohách. Ergonomická poloha přepínače otáčení: praktické na šroubování/vyšroubování PŘÍSLUŠENSTVÍ SDI 120 PŘÍSLUŠENSTVÍ SDI 108 Baterie SDI 10,8 V 1,3 Ah Li-Ion Nabíječka SDI 108 Pouzdro se 6 šroubovacími nástavci a 1 držákem bitů (a) (b) (c) (a) (b) Baterie SDI 12 V 1,5 Ah Nabíječka CDI 60H 230 V Univerzální šroubovací držák bitů Pouzdro se 6 šroubovacími nástavci a 1 držákem bitů (c)

8 Š R O U B O V Á K Y- V R TA Č K Y ŠROUBOVÁK-VRTAČKA SPIT HDI 220 KÓD SADY ŠROUBOVÁK-VRTAČKA SPIT HDI 244 KÓD SADY ŠROUBOVÁK-VRTAČKA SPIT IDI 244 KÓD SADY VRTÁNÍ Přístroj je dodáván v kufříku s 2 bateriemi 2 Ah, 1 nabíječkou a 1 dvojitým šroubovacím nástavcem. Přístroj je dodáván v kufříku s 2 bateriemi 2 Ah, 1 nabíječkou a 1 dvojitým šroubovacím nástavcem. Přístroj je dodáván v kufříku s 2 bateriemi 2 Ah, 1 nabíječkou a 1 dvojitým šroubovacím nástavcem. BATERIE 12 V-2 Ah BATERIE 14,4 V-2 Ah BATERIE A PŘÍKLEP 14,4 V- 2 AH Kapacita vrtání: dřevo Ø 32 mm, ocel Ø 13 mm Kapacita šroubování: vrut 8 mm Hmotnost s akumulátorem: 2,3 kg Napětí: 12 V - Kapacita: 2 Ah Sklíčidlo: 13 mm Rychlost otáčení (bez zatížení): 0 400/1400 ot./min. Max. kroutící moment (při vrtání): 65 Nm Doba nabíjení akumulátoru: 1 hodina Kapacita vrtání: dřevo Ø 35 mm, ocel Ø 13 mm Kapacita šroubování: vrut 10 mm Hmotnost s akumulátorem: 2,4 kg Napětí: 14,4 V - Kapacita: 2 Ah Sklíčidlo: 13 mm Rychlost otáčení (bez zatížení): 0 400/1400 ot./min. Max. kroutící moment (při vrtání): 70 Nm Doba nabíjení akumulátoru: 1 hodina Kapacita vrtání: dřevo Ø 35 mm, ocel Ø 13 mm, beton Ø 12 mm Kapacita šroubování: vrut 12 mm Hmotnost s akumulátorem: 2,5 kg Napětí: 14,4 V - Kapacita: 2 Ah Sklíčidlo: 13 mm Rychlost otáčení (bez zatížení): 0-500/1700 ot./min. Max.kroutící moment (při vrtání): 65 Nm Doba nabíjení akumulátoru: 1 hodina HDI 220 A HDI 244 IDI 244 Výkonný a robustní přístroj pro všechny namáhavé práce. Předimenzovaný motor za účelem: maximalizace kroutícího momentu a odolnosti při velmi častém používání prodloužení životnosti nástroje. Nedochází k přehřívání a to ani při velmi vysoké rychlosti. Tělo je koncipováno tak, aby bylo extrémně odolné vůči nárazům, zpevněné ocelovým prstencem. Velká autonomie. Nastavení kroutícího momentu od 2 do 10 Nm v 15 polohách. Stejná koncepce, robustnost a výkonnost jako modely HDI, plus příklep a vyšší rychlost (0 500/1700 ot./min.). Ideální pro vrtání do všech druhů materiálů. PŘÍSLUŠENSTVÍ SDI 120 / HDI 220 / HDI 244 A IDI 244 Baterie SDI 12 V 1,5 Ah Baterie HDI 12 V 2 Ah Baterie HDI 14,4 V 2 Ah Nabíječka CDI 60H 230 V Univerzální šroubovací držák bitů Pouzdro se 6 šroubovacími nástavci +1 držákem bitů Používání našich výrobků musí striktně vyhovovat provozním a bezpečnostním pokynům uvedených v technických a uživatelských příručkách. V případě potřeby jakékoli rady se obraťte na nás. & 76-77

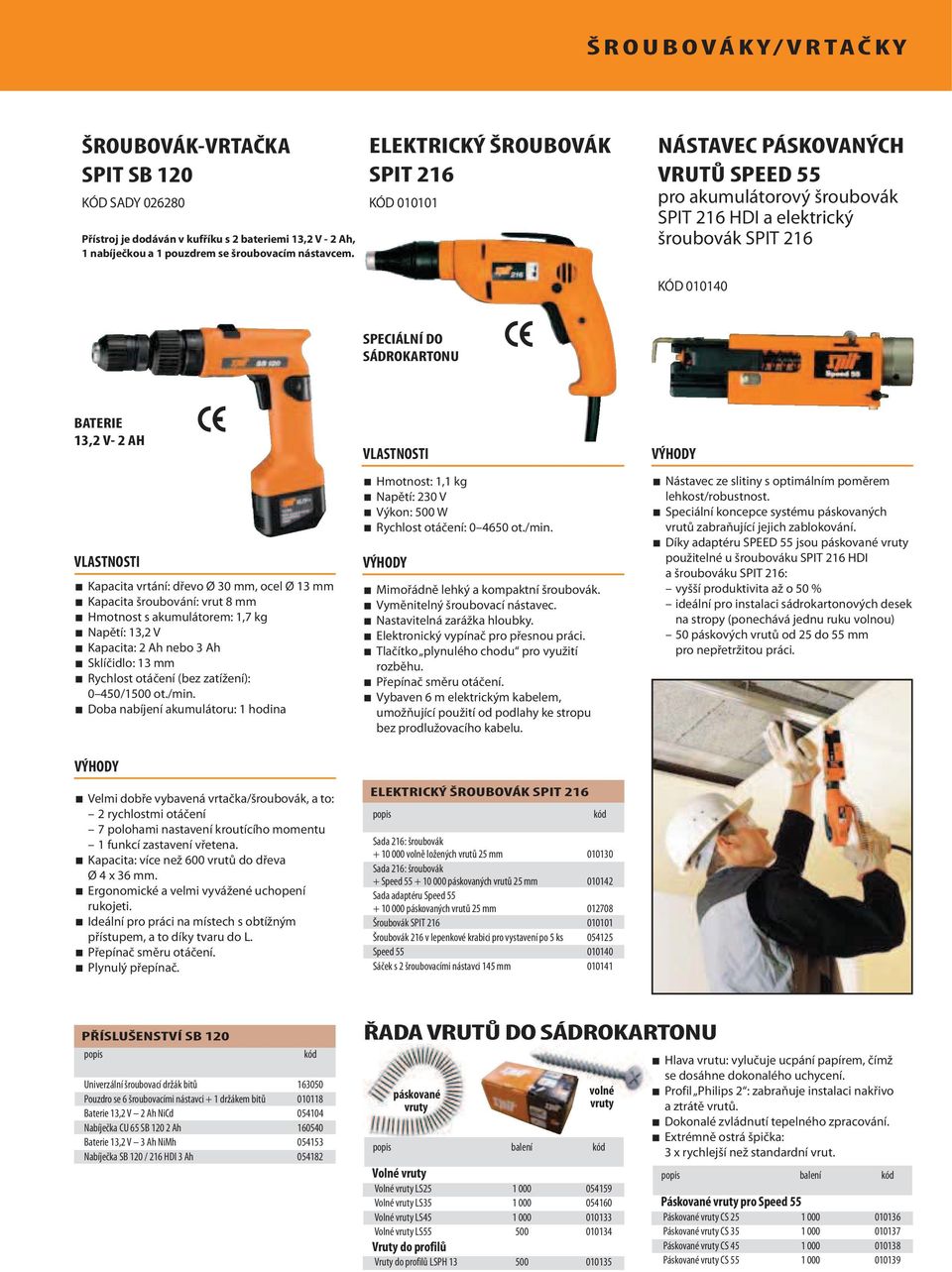

9 Š R O U B O V Á K Y / V R TA Č K Y ŠROUBOVÁK-VRTAČKA SPIT SB 120 KÓD SADY Přístroj je dodáván v kufříku s 2 bateriemi 13,2 V - 2 Ah, 1 nabíječkou a 1 pouzdrem se šroubovacím nástavcem. ELEKTRICKÝ ŠROUBOVÁK SPIT 216 KÓD NÁSTAVEC PÁSKOVANÝCH VRUTŮ SPEED 55 pro akumulátorový šroubovák SPIT 216 HDI a elektrický šroubovák SPIT 216 KÓD SPECIÁLNÍ DO SÁDROKARTONU BATERIE 13,2 V- 2 AH Kapacita vrtání: dřevo Ø 30 mm, ocel Ø 13 mm Kapacita šroubování: vrut 8 mm Hmotnost s akumulátorem: 1,7 kg Napětí: 13,2 V Kapacita: 2 Ah nebo 3 Ah Sklíčidlo: 13 mm Rychlost otáčení (bez zatížení): 0 450/1500 ot./min. Doba nabíjení akumulátoru: 1 hodina Hmotnost: 1,1 kg Napětí: 230 V Výkon: 500 W Rychlost otáčení: ot./min. Mimořádně lehký a kompaktní šroubovák. Vyměnitelný šroubovací nástavec. Nastavitelná zarážka hloubky. Elektronický vypínač pro přesnou práci. Tlačítko plynulého chodu pro využití rozběhu. Přepínač směru otáčení. Vybaven 6 m elektrickým kabelem, umožňující použití od podlahy ke stropu bez prodlužovacího kabelu. Nástavec ze slitiny s optimálním poměrem lehkost/robustnost. Speciální koncepce systému páskovaných vrutů zabraňující jejich zablokování. Díky adaptéru SPEED 55 jsou páskované vruty použitelné u šroubováku SPIT 216 HDI a šroubováku SPIT 216: vyšší produktivita až o 50 % ideální pro instalaci sádrokartonových desek na stropy (ponechává jednu ruku volnou) 50 páskových vrutů od 25 do 55 mm pro nepřetržitou práci. Velmi dobře vybavená vrtačka/šroubovák, a to: 2 rychlostmi otáčení 7 polohami nastavení kroutícího momentu 1 funkcí zastavení vřetena. Kapacita: více než 600 vrutů do dřeva Ø 4 x 36 mm. Ergonomické a velmi vyvážené uchopení rukojeti. Ideální pro práci na místech s obtížným přístupem, a to díky tvaru do L. Přepínač směru otáčení. Plynulý přepínač. ELEKTRICKÝ ŠROUBOVÁK SPIT 216 Sada 216: šroubovák volně ložených vrutů 25 mm Sada 216: šroubovák + Speed páskovaných vrutů 25 mm Sada adaptéru Speed páskovaných vrutů 25 mm Šroubovák SPIT Šroubovák 216 v lepenkové krabici pro vystavení po 5 ks Speed Sáček s 2 šroubovacími nástavci 145 mm PŘÍSLUŠENSTVÍ SB 120 Univerzální šroubovací držák bitů Pouzdro se 6 šroubovacími nástavci + 1 držákem bitů Baterie 13,2 V 2 Ah NiCd Nabíječka CU 65 SB Ah Baterie 13,2 V 3 Ah NiMh Nabíječka SB 120 / 216 HDI 3 Ah ŘADA VRUTŮ DO SÁDROKARTONU páskované vruty volné vruty balení Volné vruty Volné vruty LS Volné vruty LS Volné vruty LS Volné vruty LS Vruty do profilů Vruty do profilů LSPH Hlava vrutu: vylučuje ucpání papírem, čímž se dosáhne dokonalého uchycení. Profil Philips 2 : zabraňuje instalaci nakřivo a ztrátě vrutů. Dokonalé zvládnutí tepelného zpracování. Extrémně ostrá špička: 3 x rychlejší než standardní vrut. balení Páskované vruty pro Speed 55 Páskované vruty CS Páskované vruty CS Páskované vruty CS Páskované vruty CS

10 A K U M U L ÁT O R O V É Š R O U B O V Á K Y AKUMULÁTOROVÝ ŠROUBOVÁK SPIT 216 HDI KÓD SADY 2 Ah KÓD SADY 3 Ah VRTÁNÍ AKUMULÁTOROVÝ SPECIÁLNÍ DO SÁDROKARTONU Přístroj je dodáván v kufříku s 2 bateriemi, 1 nabíječkou a 1 SPIT LOCK SPIT LOCK EXKLUZIVITA SPIT DODÁVANÁ SE ŠROUBOVÁKEM Hmotnost: 1,8 kg Napětí: 13,2 V Kapacita: výběr mezi 2 Ah NiCd a 3 Ah NiMh Rychlost otáčení (bez zatížení): ot./min. Doba nabíjení baterie: 1 hodina KONCENTRACE INOVACE: VÝKON, PRUŽNOST, UNIVERZÁLNOST A NÁPAD Výjimečný poměr rychlost/kroutící moment při 4000 ot./min. Rekordní autonomie: více než 100 m 2 instalovaných desek na jedno nabití použitím baterie 3 Ah. Díky ergonomické koncepci nabízí vynikající uchopení a umožňuje dokonalé šroubování, a to i v obtížně přístupných místech. Vysoká kvalita instalace díky velmi přesnému nastavení zarážky hloubky. Exkluzivní systém SPIT LOCK : ideální ochrana před krádeží a Vy si uchováte volnost pohybu. Praktický, snadno se zavěsí na žebřík a lze ho položit naplocho Nastavitelná zarážka hloubky Ergonomický přepínač směru otáčení Háček SPIT LOCK pro leváky/praváky Uzpůsobená ergonomie: dokonale vyvážené Systém na zavěšení SPIT LOCK Opasek pro sádrokartonáře se 13 kapsami Praktická ergonomie Šroubování páskovaných vrutů s použitím nástavce SPEED 55 Šroubování jednotlivého vrutu PŘÍSLUŠENSTVÍ 216 HDI Baterie do šroubováku 216 HDI 13,2 V - 2 Ah NiCd Baterie do šroubováku 216 HDI 13,2 V - 3 Ah NiMh Nabíječka 216 HDI Háček SPIT LOCK Speed Sáček s 2 šroubovacími nástavci 145 mm Opasek pro sádrokartonáře se 13 kapsami & 78-79

11 A K U M U L ÁT O R O V É V R TA C Í K L A D I V O RÁZOVÝ UTAHOVÁK SPIT IWI 280 KÓD Dodáváno v plastovém kufru s 2 bateriemi a 1 nabíječkou AKUMULÁTOROVÉ VRTACÍ KLADIVO SPIT 328 SDS+ SADA SPIT 328 1,7 Ah KÓD SADA SPIT Ah KÓD Přístroje dodávány v kufříku s 2 bateriemi + 1 nabíječkou. EXTRA SILNÝ, KOMPAKTNÍ Napětí: 18 V Kapacita baterie: 2,6 Ah Rychlost otáček: 2800 ot/min Frekvence rázů: 3200 rázů/min Maximální kroutící moment: 220 Nm Držák nástroje: ½ čtyřhran, s přechodem na šestihran ¼ Váha s baterií: 2,2 kg Nabíjecí čas baterie: 1 hodina Rozsah vrtání: Ø 4 až 20 mm Doporučený Ø: 4 až 14 mm Hmotnost s akumulátorem: 1,7 Ah = 3,6 kg / 3 Ah = 3,9 kg Výkon: 360 W Napětí: 24 V Síla úderu: 2 J Doba nabíjení baterie: 1,7 Ah = 20 min. / 3 Ah = 40 min. Doplňky a vrtáky: strany Velký kroutící moment 220 Nm Maximální komfort a bezpečnost díky rotačnímu rázovému mechanismu Víceúčelový: proměnitelný na šroubovák díky adaptéru z ½ šestihran ¼ Široké ventilační otvory pro efektivní chlazení přístroje, během intenzivního používání. PŘÍSLUŠENSTVÍ SPIT IWI 280 Nezávislý a výkonný přístroj umožňující kvalitní práci při naprostém zachování volnosti. Elektropneumatický úder garantující vyšší rychlost vrtání s cílem dosáhnout optimální efektivity. Koncepce přístroje s použitím materiálů silně pohlcujícím vibrace. Výběr mezi 2 bateriemi 1,7 Ah a 3 Ah. Exkluzivní systém na zajištění akumulátoru uvnitř přístroje. Možnost nosit akumulátor na opasku. Baterie IWI V 2,6 Ah Nabíječka IWI Omezovač krouticího momentu Držák 10 mm Čtyřhran ½ šestihran ¼ 38 mm Čtyřhran ½ šestihran ¼ 75 mm Balení 10 bitů Torx 30x25 mm Balení 10 bitů Torx 30x70 mm Balení 10 bitů Torx 25x25 mm Balení 10 bitů Torx 25x70 mm Balení 17 bitů a vrtáků Balení 6 bitů a držák bitů PŘÍSLUŠENSTVÍ SPIT 328 (1) (2) Baterie 1,7 Ah (1) Baterie 3 Ah (1) Nabíječka 230 V (2) Adaptér baterie na opasek (3) (3) SPIT 328 Sada SPIT 328 bez baterie + 1 nabíječka Sada SPIT 328 SDS+ s 2 bateriemi 1,7 Ah s 1 nabíječkou Sada SPIT 328 SDS+ s 2 bateriemi 3 Ah a 1 nabíječka

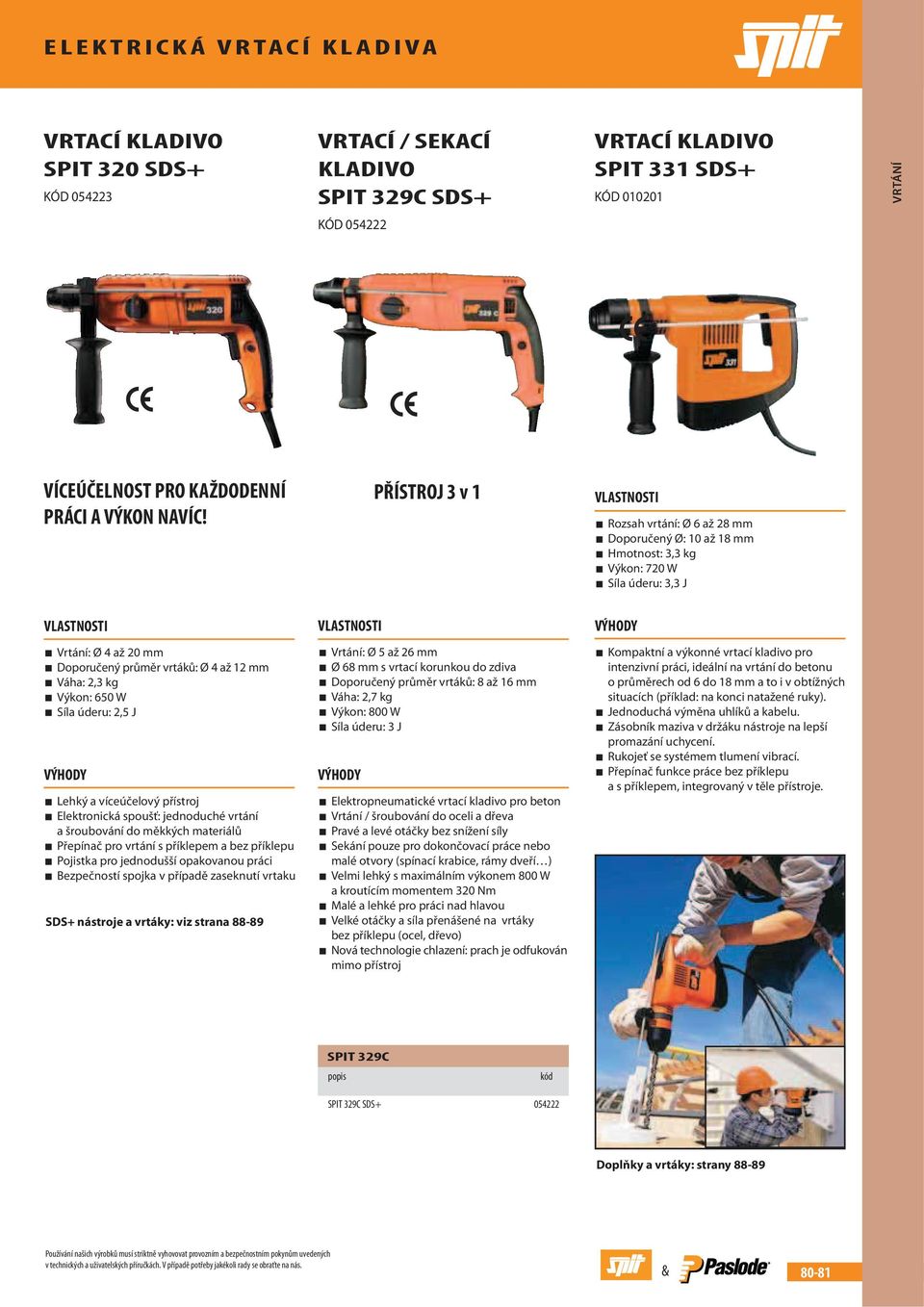

12 E L E K T R I C K Á V R TA C Í K L A D I V A VRTACÍ KLADIVO SPIT 320 SDS+ KÓD VRTACÍ / SEKACÍ KLADIVO SPIT 329C SDS+ VRTACÍ KLADIVO SPIT 331 SDS+ KÓD VRTÁNÍ KÓD VÍCEÚČELNOST PRO KAŽDODENNÍ PRÁCI A VÝKON NAVÍC! PŘÍSTROJ 3 v 1 Rozsah vrtání: Ø 6 až 28 mm Doporučený Ø: 10 až 18 mm Hmotnost: 3,3 kg Výkon: 720 W Síla úderu: 3,3 J Vrtání: Ø 4 až 20 mm Doporučený průměr vrtáků: Ø 4 až 12 mm Váha: 2,3 kg Výkon: 650 W Síla úderu: 2,5 J Lehký a víceúčelový přístroj Elektronická spoušť: jednoduché vrtání a šroubování do měkkých materiálů Přepínač pro vrtání s příklepem a bez příklepu Pojistka pro jednodušší opakovanou práci Bezpečností spojka v případě zaseknutí vrtaku SDS+ nástroje a vrtáky: viz strana Vrtání: Ø 5 až 26 mm Ø 68 mm s vrtací korunkou do zdiva Doporučený průměr vrtáků: 8 až 16 mm Váha: 2,7 kg Výkon: 800 W Síla úderu: 3 J Elektropneumatické vrtací kladivo pro beton Vrtání / šroubování do oceli a dřeva Pravé a levé otáčky bez snížení síly Sekání pouze pro dokončovací práce nebo malé otvory (spínací krabice, rámy dveří ) Velmi lehký s maximálním výkonem 800 W a kroutícím momentem 320 Nm Malé a lehké pro práci nad hlavou Velké otáčky a síla přenášené na vrtáky bez příklepu (ocel, dřevo) Nová technologie chlazení: prach je odfukován mimo přístroj Kompaktní a výkonné vrtací kladivo pro intenzivní práci, ideální na vrtání do betonu o průměrech od 6 do 18 mm a to i v obtížných situacích (příklad: na konci natažené ruky). Jednoduchá výměna uhlíků a kabelu. Zásobník maziva v držáku nástroje na lepší promazání uchycení. Rukojeť se systémem tlumení vibrací. Přepínač funkce práce bez příklepu a s příklepem, integrovaný v těle přístroje. SPIT 329C SPIT 329C SDS Doplňky a vrtáky: strany Používání našich výrobků musí striktně vyhovovat provozním a bezpečnostním pokynům uvedených v technických a uživatelských příručkách. V případě potřeby jakékoli rady se obraťte na nás. & 80-81

13 V R TA C Í / B O U R A C Í K L A D I V A VRTACÍ/BOURACÍ KLADIVO SPIT 335 SDS+ KÓD VRTACÍ/BOURACÍ KLADIVO SPIT 352 SDS MAX KÓD Dodáván s držákem nástroje SDS+. Rozsah vrtání: Ø 6 až 30 mm Doporučený Ø v praxi: 14 až 24 mm Hmotnost: 3,9 kg Výkon: 750 W Síla úderu: 3,5 J Univerzální díky velkému počtu nástrojů a příslušenství a odnímatelnému držáku nástroje (vrtání do dřeva, ocele, betonu, bourání, ). Přepínač rychlostí 1 až 6 umožňující upravit rychlost otáčení a sílu úderu materiálu a práci. Kontrolka pro provedení servisu. Odpojení motoru v případě zablokování vrtáku. NÁSTROJE SDS+ (c) TROJÚHELNÍKOVÉ NÁSTROJE 335 Držák nástroje + vrtací korunka s trojúhelníkovou stopkou Držák nástroje SDS+ dodáván v sérii Demoliční nástroje Celou novou řadu nástrojů SPIT s uchycením SDS+ naleznete na straně (c) Ø mm celková pracovní délka mm délka mm Držák nástroje Rozsah vrtání: Ø 14 až 40 mm Max. rozsah s hlavou turbo kit Ø 50 mm Max. rozsah s vrtací korunkou turbo kit Ø 90 mm v betonu, Ø 125 mm ve zdivu Doporučený Ø: 18 až 38 mm Hmotnost: 5,9 kg Výkon: 1100 W Síla úderu: 10 J Počet poloh nástroje: 16 Rychlost otáčení: od 0 do 400 ot./min. Frekvence úderů: od 0 do 3000 úderů/min. Unikátní systém předání energie, který podává maximální výkon s minimálním objemem: úžasný poměr váha/výkon! Trojí systém tlumení vibrací: interní tlumič mezi pístem a válcem patentovaná protinárazová zadní rukojeť přední a zadní rukojeť vyrobená z tlumících materiálů. Exkluzivní systém DSC: dynamické bezpečnostní vypínací zařízení. Postupné a jemné vypnutí a automatické zapnutí po uvolnění zaseknutého stroje. Kontrolka stavu pod napětím, kontrolka opotřebení uhlíků, vodováhy na vodorovné a svislé vrtání. (a) Nástroje s trojúhelníkovou stopkou (b) (c) Kompatibilní se SYSTÉMEM TURBO KIT. Nástroje a vrtáky s univerzální stopkou. Viz strany Vrták do zdiva M16 Ø Držák vrtáku S2S M Sekáč D.250 Š (a) Špičák D (b) Úhlový sekáč D.250 Š (c) Adaptér sklíčidla + samosvorné sklíčidlo Ø SPIT 352 SPIT 352 SDS MAX Sada SPIT špičák + 1 sekáč D.400 mm

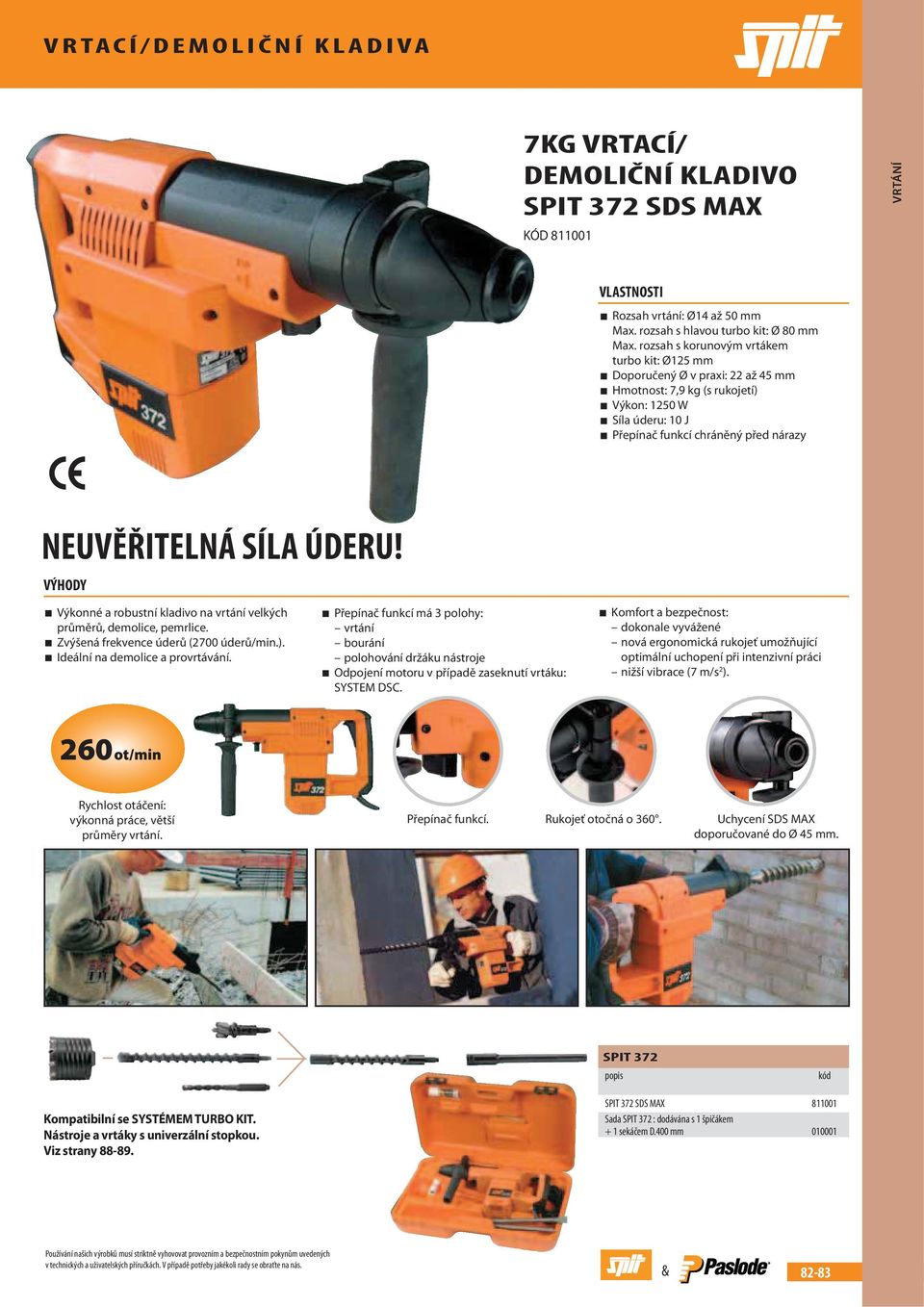

14 V R TA C Í / D E M O L I Č N Í K L A D I V A 7KG VRTACÍ/ DEMOLIČNÍ KLADIVO SPIT 372 SDS MAX KÓD VRTÁNÍ Rozsah vrtání: Ø14 až 50 mm Max. rozsah s hlavou turbo kit: Ø 80 mm Max. rozsah s korunovým vrtákem turbo kit: Ø125 mm Doporučený Ø v praxi: 22 až 45 mm Hmotnost: 7,9 kg (s rukojetí) Výkon: 1250 W Síla úderu: 10 J Přepínač funkcí chráněný před nárazy NEUVĚŘITELNÁ SÍLA ÚDERU! Výkonné a robustní kladivo na vrtání velkých průměrů, demolice, pemrlice. Zvýšená frekvence úderů (2700 úderů/min.). Ideální na demolice a provrtávání. Přepínač funkcí má 3 polohy: vrtání bourání polohování držáku nástroje Odpojení motoru v případě zaseknutí vrtáku: SYSTEM DSC. Komfort a bezpečnost: dokonale vyvážené nová ergonomická rukojeť umožňující optimální uchopení při intenzivní práci nižší vibrace (7 m/s 2 ). 260ot/min Rychlost otáčení: výkonná práce, větší průměry vrtání. Přepínač funkcí. Rukojeť otočná o 360. Uchycení SDS MAX doporučované do Ø 45 mm. SPIT 372 Kompatibilní se SYSTÉMEM TURBO KIT. Nástroje a vrtáky s univerzální stopkou. Viz strany SPIT 372 SDS MAX Sada SPIT 372 : dodávána s 1 špičákem + 1 sekáčem D.400 mm Používání našich výrobků musí striktně vyhovovat provozním a bezpečnostním pokynům uvedených v technických a uživatelských příručkách. V případě potřeby jakékoli rady se obraťte na nás. & 82-83

15 V R TA C Í / D E M O L I Č N Í K L A D I V A 11 KG VRTACÍ/ DEMOLIČNÍ KLADIVO SPIT 390 SDS MAX KÓD Vrtání: Ø 14 až 50 mm Maximální kapacita s hlavou Turbo Kit: Ø 80 mm Maximální kapacita s Turbo Kit korunkou: Ø125 mm Doporučený průměr vrtáků: Ø 25 až 50 mm Váha: 11,1 kg Výkon: 1500 W Síla úderu: 18 J VELKÉ VRTÁNÍ A SEKÁNÍ: PRODUKTIVITA! Bezpečnostní spojka při větší zátéže Nízké vibrace: 10 m/s2 Start příklepu nástroje pouze při přitlačení k materiálu (zabránění volného příklepu) Bez prostojů na stavbě díky kontrolce indikující výměnu uhlíků Robustní díky vyztuženému tělu Kapacita sekání v betonu: 300 kg/hodinu Servisní kontrolka se rosvítí 8 hodin před servisním intervalem 3-polohový přepínač: vrtání, sekání, nastavení polohy nástroje Přepínač úderu: z 5 na 18 J Dvojitá rukojeť: lepší držení pří sekaní Sekaní Vrtání Vrtání Kompatibilní se systémem Turbo Kit. SDS Max vrtáky a nástroje: viz strana

16 B O U R A C Í K L A D I V A 3 KG BOURACÍ KLADIVO SPIT 431 SDS+ KÓD Dodávané s 1 špičákem, 1 sekáčem a 1 úhlovým sekáčem VRTÁNÍ Síla úderu: 4,3 J Hmotnost: 3,6 kg Výkon: 650 W Frekvence úderů: úderů/min. Uchycení: SDS + MIMOŘÁDNĚ VÝKONNÉ A PŘESNÉ! 4,3 JOULŮ ČISTÉHO VÝKONU, 3,6 KG ČISTÉHO KOMFORTU: 3 kg bourací kladivo s výkonností přesahující výkonnost bouracích kladiv jeho kategorie. Účinnost spojená s pozoruhodnou odolností při intenzivním bouráním. Mimořádný poměr hmotnost/výkon, který dává maximální výkon, a to i v obtížných místech, usnadňuje práci nad hlavou. Speciální systém mazání umožňuje lepší start studeného přístroje a zvyšuje pracovní komfort. Prodloužené uchycení nástroje: Lepší vedení příslušenství, velmi rychlá montáž a demontáž. Široký výběr příslušenství pro Vaše aplikace. Ergonomický design pro vynikající uchopení s přídavnou rukojetí nebo bez ní. Široké použití: renovace cihel, kamene, betonu oprava spár odstraňování nátěrů a nečistot škrábání odstraňování omítky. NÁSTROJE 431 SDS+ / 335 SDS+ DVOJÍ ZÓNA TVRDOSTI KONCEPT ŠPIČÁK D. 250 mm Kód SEKÁČ D. 250 mm Kód EFEKTIVNOST JE TADY PRO VÁS! Nástroje se šestihrannem, které jsou výsledkem výzkumu firmy SPIT, dodávají příslušenství SPIT mimořádnou kvalitu: Optimální přenos výkonu Lepší stabilitu a přesnost Snížení vibrací = pohodlí při práci Zóna s dvojitou tvrdostí: prodloužená životnost = hospodárnost NÁSTROJE 431 SDS+ / 335 SDS+ (a) (b) Špičák D (a) Dláto D (b) Úhlový sekáč D.165 mm/š. 75 mm Úhlový sekáč D. 250 mm/š. 40 mm Plochý sekáč D. 250 mm/š. 40 mm Karbidový sekáč D. 128 mm/š. 32 mm Karbidový sekáč D. 200 mm/š. 32 mm Drážkovací sekáč D. 250 mm/š. 22 mm POUŽITÍ Demolice Bourání cementového potěru Pokládka dlaždic Bourání cementového potěru Pokládka dlaždic Odstraňování nátěrů a nečistot, škrabání a seškrabávání omítky Renovace cihel, kamenu, betonu Oprava spár Rozpojování cihel Renovace cihel, kamenu, betonu Oprava spojů Rozpojování cihel Provádění drážek Používání našich výrobků musí striktně vyhovovat provozním a bezpečnostním pokynům uvedených v technických a uživatelských příručkách. V případě potřeby jakékoli rady se obraťte na nás. & 84-85

17 D E M O L I Č N Í K L A D I V A 5 KG DEMOLIČNÍ KLADIVO SPIT 452 SDS MAX KÓD DEMOLIČNÍ KLADIVO SPIT 490 SDS MAX KÓD PNEUMATICKÉ DEMOLIČNÍ KLADIVO SPIT 507 KÓD Hmotnost: 5,6 kg Výkon: 1100 W Síla úderu: 11 J Polohování nástroje: 16 poloh Frekvence úderů: 0 až úderů/min. Mimořádná síla úderu na takto obzvlášť lehké kladivo. Trojí systém tlumení vibrací: interní tlumič mezi pístem a válcem patentovaná protinárazová zadní rukojeť přední a zadní rukojeť vyrobená z tlumících materiálů. Velká ergonomie: kontrolka zapnutí, kontrolka opotřebení uhlíkových kartáčů, rukojeť vpředu ve tvaru D na bourací práce, možnost aretace spínače během práce. Hmotnost: 10 kg Výkon: 1500 W Síla úderu: 25 J Polohování nástroje: 12 poloh Frekvence úderů: 950 až 1890 úderů/min. Vysoká síla úderu a výkon, které činí z tohoto demoličního kladiva jeden z nejvýkonnějších přístrojů na trhu. Aktivace úderu pouze při přítlaku (nedochází k úderu naprázdno). Už žádné nečekané prostoje na staveništi díky varovné kontrolce, která uživatele upozorní 8 hodin předem na opotřebení uhlíkových kartáčů. Nastavení výkonu v 6 polohách umožňuje přizpůsobit sílu úderu druhu materiálu a prováděné práci. Špičák SDS MAX (a) Hmotnost: 5 kg Pracovní tlak: 4,5 až 6 barů Spotřeba vzduchu při 5 barech: 450 litrů/min Frekvence úderů: 2650 úd./min. Vibrace: 6,6 m/s2 Hladina hluku: 105 dba Lehké a krátké, lze s ním pracovat ve všech polohách. Velmi velká spolehlivost. Špičák se šestihrannou stopkou Kamenický sekáč se šestihrannou stopkou Kamenický sekáč SDS MAX (b) Úhlový sekáč SDS MAX (c) Sekáč SDS MAX (d) Pemrlice kamenického sekáče Stopka kamenického sekáče Nástroje SDS MAX Špičák D.400 Špičák D.540 Kamenický sekáč D.400 Š.25 Kamenický sekáč D.540 Š.25 Úhlový sekáč D.400 mm Š.50 mm Sekáč D.350 mm Š.110 mm Drážkovací sekáč na beton D.300 mm Š.26 mm Sekáč D.400 mm Š.50 mm Drážkovací sekáč na beton (e) (a) (a) (b) (b) (c) (d) (e) (d) Nástroje SRD Špičák D Sekáč D.250 Š Stopka kamenického sekáče Pemrlice s 9 zuby Pemrlice se 16 zuby Pemrlice s 25 zuby Nástroje: viz strany Nástroje a vrtáky: viz strany (a) SPIT 452 SPIT 490 PŘÍSLUŠENSTVÍ SPIT 452 SDS MAX Sada SPIT 452 SDS MAX s 1 špičákem a 1 dlátem D SPIT 490 SDS MAX Sada SPIT 490 SDS MAX 1 špičák + 1 sekáč D Ochranný kabel 30 MA Plechovka s nemrznoucím olejem 2 l Používání našich výrobků musí striktně vyhovovat provozním a bezpečnostním pokynům uvedených v technických a uživatelských příručkách. V případě potřeby jakékoli rady se obraťte na nás.

18 TECHNOLOGIE VRTÁNÍ VRTEJTE LÉPE, VRTEJTE RYCHLEJI Špičková technika ve službách rychlosti vrtání, exkluzivní design vrtáků SPIT umožňuje zvýšit objem odstraňovaného prachu o 70 %, z toho plyne rychlost vrtání vyšší o 10% oproti ostatním výrobkům na trhu! VRTÁNÍ TECHNICKÁ DOKONALOST ZPRACOVÁNÍ TĚLA VRTÁKŮ SPIT je chrání proti nárazům a ZVYŠUJE JEJICH ŽIVOTNOST. KOMPATIBILITA Všechny vrtáky SPIT mají UNIVERZÁLNÍ STOPKU a lze je tudíž nasadit NA VŠECHNA NÁŘADÍ, KTERÁ JSOU NA TRHU. SYSTÉM TURBO KIT umožňuje provádět velmi HLUBOKÉ VRTÁNÍ PŘI MINIMÁLNÍCH NÁKLADECH. & 86-87

19 V R TÁ K Y A N Á S T R O J E VRTÁKY R3 S UNIVERZÁLNÍM UCHYCENÍM SDS+ PRO KLADIVA SP21 / 320 / 321 / 322 / 326 / 327 / 328 / 329C / 331 / 332 / 335 / 344 Ø celková pracovní mm délka mm délka mm Ø celková pracovní mm délka mm délka mm Tato řada má multibřitovou hlavu Ø celková pracovní mm délka mm délka mm Ø celková pracovní mm délka mm délka mm VRTÁKY DO DŘEVA SDS+ Ø celková pracovní mm délka mm délka mm Ø celková pracovní mm délka mm délka mm NÁSTROJE PRO KLADIVA SPIT SDS+ ŠROUBOVÁKY 212 / SB 72 / SB 120 / VRTAČKU 315 A PRO SP21 / 320 / 321 / 322 / 326 / 327 / 328 / 329C / 331 / 333 / 335 / 344 (a) (b) (c) (d) Ruční samosvorné sklíčidlo do Ø 13 Sklíčidlo se 3 čelistmi a klíč do Ø 13 Zcela novou řadu nástrojů SPIT s uchycením SDS+ (špičák, dláto, sekáč ) naleznete na str (a) (b) Adaptér sklíčidla SDS (c) Pouzdro se 6 bity + držák bitů Držák bitů, koncovka SDS (d) NÁSTROJE PRO SPIT 385 / 490 NÁSTROJE PRO SPIT 345 / 375 / 407 S / 507 Adaptér MAX nástavec do zeminy Adaptér MAX nástavec do zeminy + 9, Sekáč 345/375 D.400 Š Špičák 345/375 D

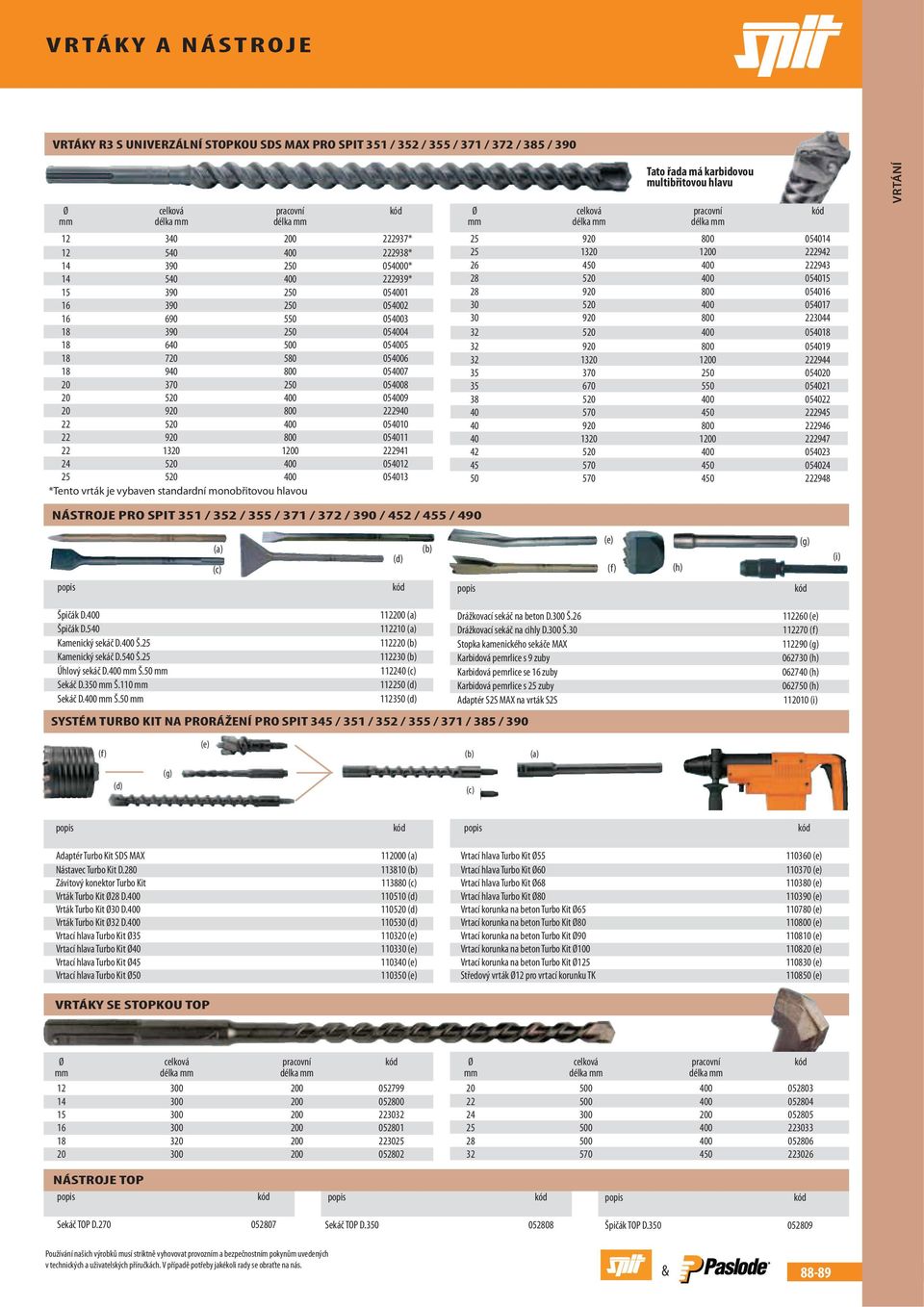

20 V R TÁ K Y A N Á S T R O J E VRTÁKY R3 S UNIVERZÁLNÍ STOPKOU SDS MAX PRO SPIT 351 / 352 / 355 / 371 / 372 / 385 / 390 Ø celková pracovní mm délka mm délka mm * * * * *Tento vrták je vybaven standardní monobřitovou hlavou Tato řada má karbidovou multibřitovou hlavu Ø celková pracovní mm délka mm délka mm VRTÁNÍ NÁSTROJE PRO SPIT 351 / 352 / 355 / 371 / 372 / 390 / 452 / 455 / 490 (a) (c) (d) (b) (e) (f) (h) (g) (i) Špičák D (a) Drážkovací sekáč na beton D.300 Š.26 Špičák D (a) Drážkovací sekáč na cihly D.300 Š.30 Kamenický sekáč D.400 Š (b) Stopka kamenického sekáče MAX Kamenický sekáč D.540 Š (b) Karbidová pemrlice s 9 zuby Úhlový sekáč D.400 mm Š.50 mm (c) Karbidová pemrlice se 16 zuby Sekáč D.350 mm Š.110 mm (d) Karbidová pemrlice s 25 zuby Sekáč D.400 mm Š.50 mm (d) Adaptér S2S MAX na vrták S2S SYSTÉM TURBO KIT NA PRORÁŽENÍ PRO SPIT 345 / 351 / 352 / 355 / 371 / 385 / (e) (f) (g) (h) (h) (h) (i) (e) (f) (b) (a) (d) (g) (c) Adaptér Turbo Kit SDS MAX Nástavec Turbo Kit D.280 Závitový konektor Turbo Kit Vrták Turbo Kit Ø28 D.400 Vrták Turbo Kit Ø30 D.400 Vrták Turbo Kit Ø32 D.400 Vrtací hlava Turbo Kit Ø35 Vrtací hlava Turbo Kit Ø40 Vrtací hlava Turbo Kit Ø45 Vrtací hlava Turbo Kit Ø (a) (b) (c) (d) (d) (d) (e) (e) (e) (e) Vrtací hlava Turbo Kit Ø55 Vrtací hlava Turbo Kit Ø60 Vrtací hlava Turbo Kit Ø68 Vrtací hlava Turbo Kit Ø80 Vrtací korunka na beton Turbo Kit Ø65 Vrtací korunka na beton Turbo Kit Ø80 Vrtací korunka na beton Turbo Kit Ø90 Vrtací korunka na beton Turbo Kit Ø100 Vrtací korunka na beton Turbo Kit Ø125 Středový vrták Ø12 pro vrtací korunku TK (e) (e) (e) (e) (e) (e) (e) (e) (e) (e) VRTÁKY SE STOPKOU TOP Ø celková pracovní mm délka mm délka mm Ø celková pracovní mm délka mm délka mm NÁSTROJE TOP Sekáč TOP D Sekáč TOP D Špičák TOP D Používání našich výrobků musí striktně vyhovovat provozním a bezpečnostním pokynům uvedených v technických a uživatelských příručkách. V případě potřeby jakékoli rady se obraťte na nás. & 88-89
