1 Tel.X Nikl-kadmiové baterie o vysoké hustotě energie Ušité na míru moderním telekomunikačním sítím Pro novou generaci decentralizovaných telekomunikačních sítí jsou vyžadovány záložní zdroje, které splňují specifické požadavky odloučených nebo náročných venkovních aplikací. Na základě měnících se požadavků trhu vyvinula společnost Saft niklkadmiové baterie Tel.X se zdokonalenými mechanickými a elektrickými vlastnostmi. Jsou ideální pro použití v optických sítích včetně skříní a koncových terminálů služby triple-play stejně jako pro zařízení BTS (Base Transceiver Station) a BSC (Basic Station Controller) v bezdrátových sítích. Určeny pro telekomunikace Tel.X jsou bezúdržbové nikl-kadmiové baterie s vysokým výkonem a dlouhou životností, poskytují maximální spolehlivost za minimální celkové náklady (TCO). Pracují v širokém rozsahu teplot a ani v neklimatizovaném prostředí nevyžadují doplňování vody. Tel.X jsou kompaktní moduly kompatibilní se současnými telekomunikačními zařízeními. Vyznačují se naprostou spolehlivostí a jednoduše nahradí problémové olověné baterie VRLA. Odolná a prověřená nikl-kadmiová konstrukce baterií Tel.X včetně elektrolytu nepodléhají na rozdíl od VRLA baterií degradaci, nedochází u nich k náhlému selhání a účinně pracují i za nepříznivých podmínek. Výhody n Dlouhá životnost více než 14 let při + 40ºC. n Spolehlivost robustní konstrukce a jedinečné elektrochemické vlastnosti nikl-kadmiových baterií zaručují funkčnost, na kterou se lze spolehnout. n Bezúdržbovost není zapotřebí doplňovat vodu. n Vysoká hustota energie až 95 Wh/l; o 30 % lehčí než olověné baterie VRLA. n Doba instalace kratší než 20 minut jednoduché modulární provedení se snadno umísťuje a je přizpůsobeno pro 19" a 23" skříně. n Odolnost při extrémních teplotách pracují v teplotním rozmezí od 20ºC až do + 50ºC a krátkodobě i při teplotách od 50ºC do + 70ºC. n Není vyžadováno aktivní chlazení ani za velmi nepříznivých podmínek. n Kompatibilita se současnými telekomunikačními zařízeními není vyžadována teplotní kompenzace napětí z usměrňovače. n Stabilní výkonnost nehrozí riziko koroze, náhlé smrti ani přehřátí, jako u olověných baterií VRLA. n Dobrá skladovatelnost. n Snadná recyklace. leden 2009

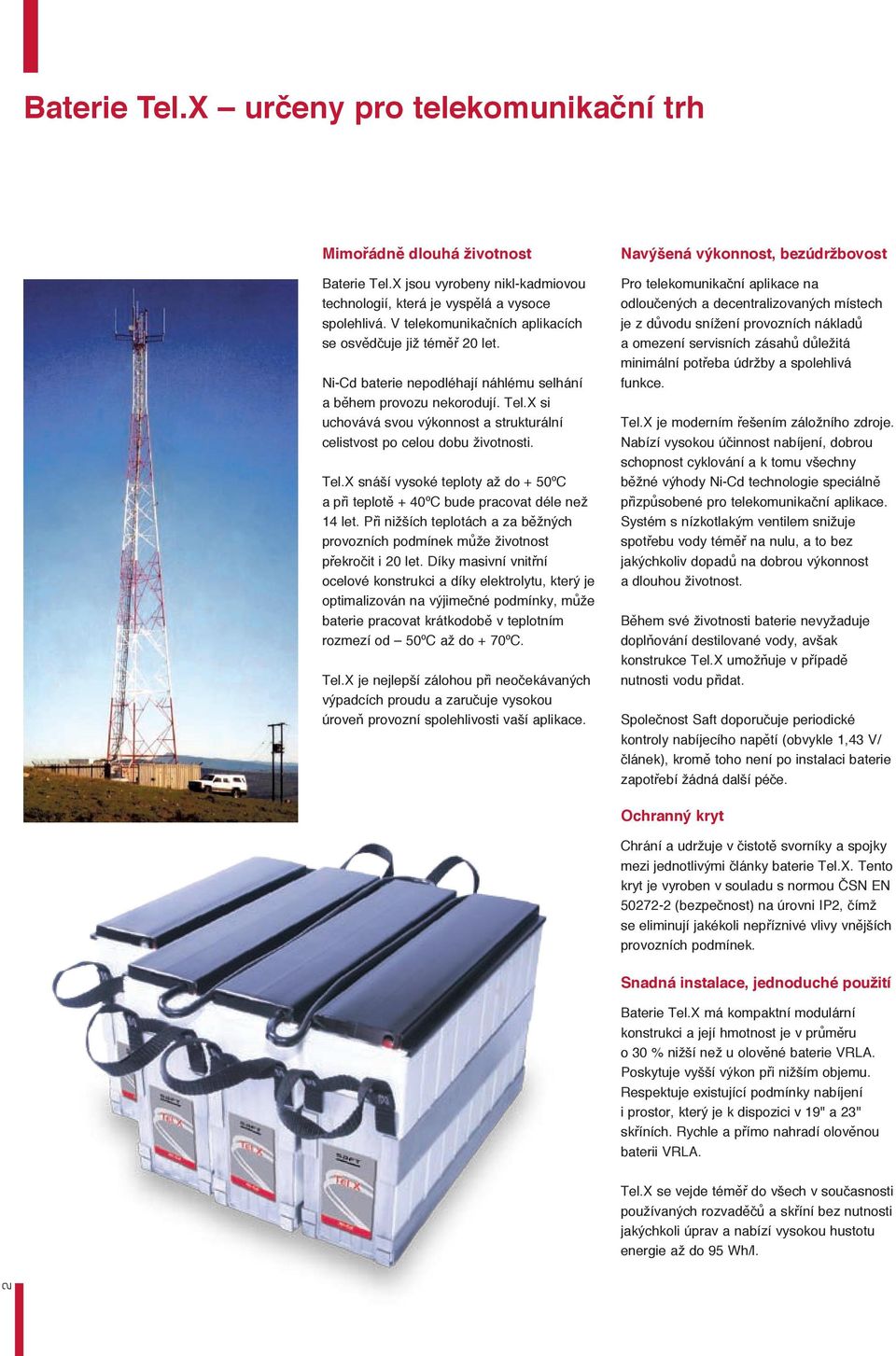

2 Baterie Tel.X určeny pro telekomunikační trh Mimořádně dlouhá životnost Baterie Tel.X jsou vyrobeny nikl-kadmiovou technologií, která je vyspělá a vysoce spolehlivá. V telekomunikačních aplikacích se osvědčuje již téměř 20 let. Ni-Cd baterie nepodléhají náhlému selhání a během provozu nekorodují. Tel.X si uchovává svou výkonnost a strukturální celistvost po celou dobu životnosti. Tel.X snáší vysoké teploty až do + 50ºC a při teplotě + 40ºC bude pracovat déle než 14 let. Při nižších teplotách a za běžných provozních podmínek může životnost překročit i 20 let. Díky masivní vnitřní ocelové konstrukci a díky elektrolytu, který je optimalizován na výjimečné podmínky, může baterie pracovat krátkodobě v teplotním rozmezí od 50ºC až do + 70ºC. Tel.X je nejlepší zálohou při neočekávaných výpadcích proudu a zaručuje vysokou úroveň provozní spolehlivosti vaší aplikace. Navýšená výkonnost, bezúdržbovost Pro telekomunikační aplikace na odloučených a decentralizovaných místech je z důvodu snížení provozních nákladů a omezení servisních zásahů důležitá minimální potřeba údržby a spolehlivá funkce. Tel.X je moderním řešením záložního zdroje. Nabízí vysokou účinnost nabíjení, dobrou schopnost cyklování a k tomu všechny běžné výhody Ni-Cd technologie speciálně přizpůsobené pro telekomunikační aplikace. Systém s nízkotlakým ventilem snižuje spotřebu vody téměř na nulu, a to bez jakýchkoliv dopadů na dobrou výkonnost a dlouhou životnost. Během své životnosti baterie nevyžaduje doplňování destilované vody, avšak konstrukce Tel.X umožňuje v případě nutnosti vodu přidat. Společnost Saft doporučuje periodické kontroly nabíjecího napětí (obvykle 1,43 V/ článek), kromě toho není po instalaci baterie zapotřebí žádná další péče. Ochranný kryt Chrání a udržuje v čistotě svorníky a spojky mezi jednotlivými články baterie Tel.X. Tento kryt je vyroben v souladu s normou ČSN EN (bezpečnost) na úrovni IP2, čímž se eliminují jakékoli nepříznivé vlivy vnějších provozních podmínek. Snadná instalace, jednoduché použití Baterie Tel.X má kompaktní modulární konstrukci a její hmotnost je v průměru o 30 % nižší než u olověné baterie VRLA. Poskytuje vyšší výkon při nižším objemu. Respektuje existující podmínky nabíjení i prostor, který je k dispozici v 19" a 23" skříních. Rychle a přímo nahradí olověnou baterii VRLA. Tel.X se vejde téměř do všech v současnosti používaných rozvaděčů a skříní bez nutnosti jakýchkoli úprav a nabízí vysokou hustotu energie až do 95 Wh/l. 2

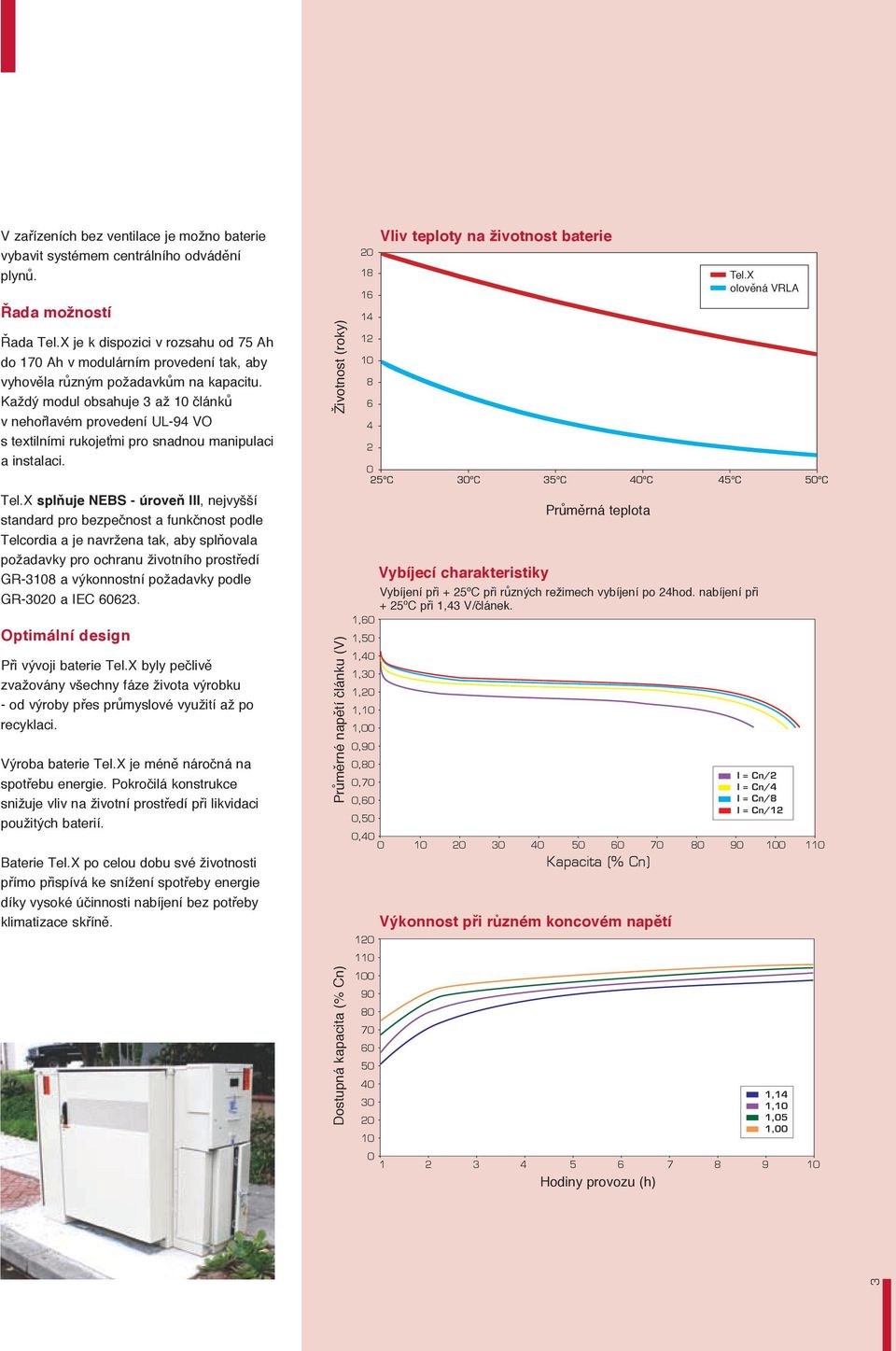

3 3 V zařízeních bez ventilace je možno baterie vybavit systémem centrálního odvádění plynů. Řada možností Řada Tel.X je k dispozici v rozsahu od 75 Ah do 170 Ah v modulárním provedení tak, aby vyhověla různým požadavkům na kapacitu. Každý modul obsahuje 3 až 10 článků v nehořlavém provedení UL-94 VO s textilními rukojeťmi pro snadnou manipulaci a instalaci. Životnost (roky) Vliv teploty na životnost baterie Tel.X olověná VRLA Tel.X splňuje NEBS - úroveň III, nejvyšší standard pro bezpečnost a funkčnost podle Telcordia a je navržena tak, aby splňovala požadavky pro ochranu životního prostředí GR-3108 a výkonnostní požadavky podle GR-3020 a IEC Optimální design Při vývoji baterie Tel.X byly pečlivě zvažovány všechny fáze života výrobku - od výroby přes průmyslové využití až po recyklaci. Výroba baterie Tel.X je méně náročná na spotřebu energie. Pokročilá konstrukce snižuje vliv na životní prostředí při likvidaci použitých baterií. Průměrné napětí článku (V) 1,60 1,50 1,40 1,30 1,20 1,10 1,00 0,90 0,80 0,70 0,60 0,50 Vybíjecí charakteristiky Průměrná teplota Vybíjení při + 25ºC při různých režimech vybíjení po 24hod. nabíjení při + 25ºC při 1,43 V/článek. Cn/2 I = Cn/2 Cn/4 I = Cn/4 Cn/8 I = Cn/8 Cn/12 I = Cn/12 0, Baterie Tel.X po celou dobu své životnosti přímo přispívá ke snížení spotřeby energie díky vysoké účinnosti nabíjení bez potřeby klimatizace skříně. Dostupná kapacita (% Cn) Kapacita (% Cn) Výkonnost při různém koncovém napětí 1, , , , provozu (h)

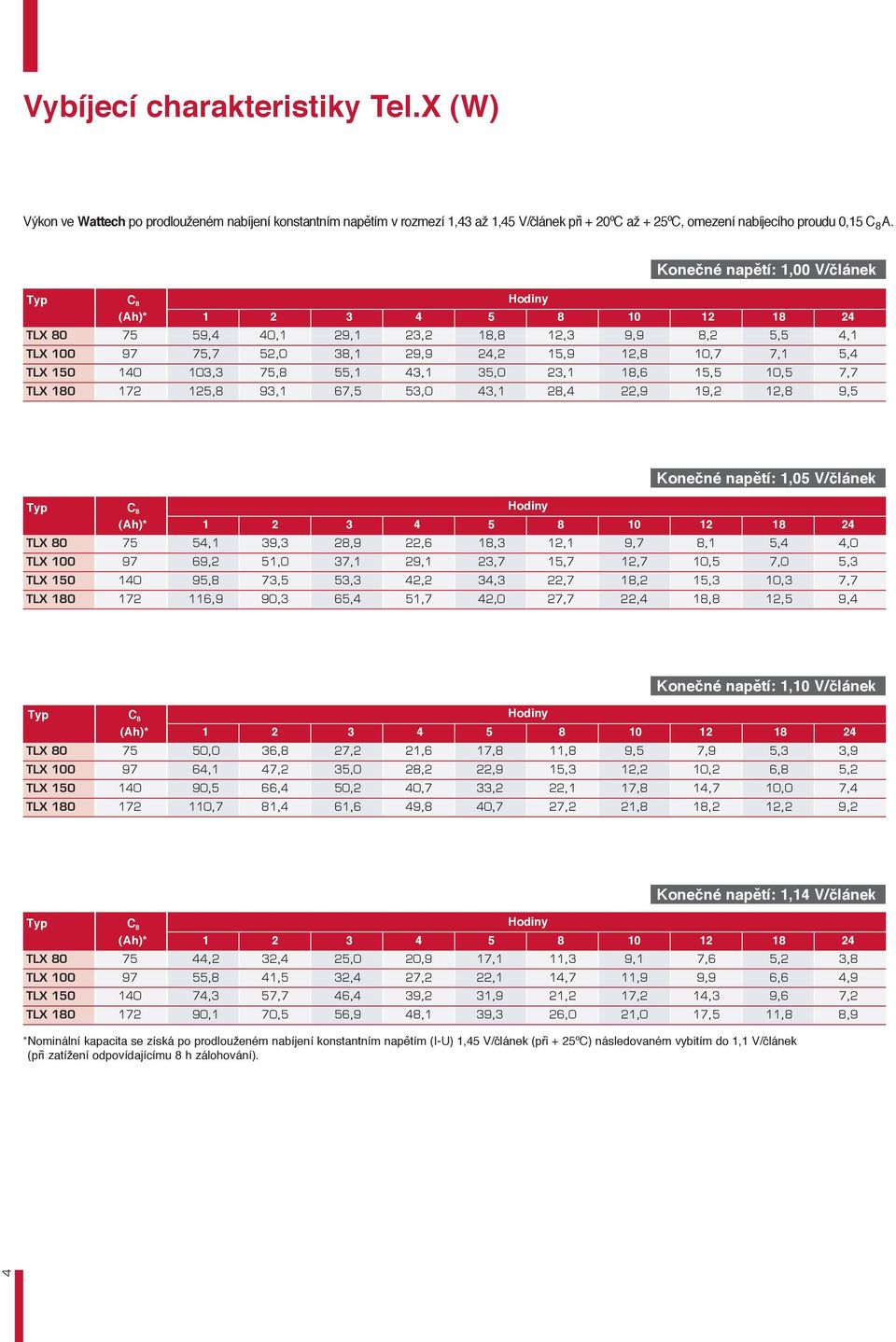

4 4 Vybíjecí charakteristiky Tel.X (W) Výkon ve Wattech po prodlouženém nabíjení konstantním napětím v rozmezí 1,43 až 1,45 V/článek při + 20ºC až + 25ºC, omezení nabíjecího proudu 0,15 C 8 A. Konečné napětí: 1,00 V/článek TLX ,4 40,1 29,1 23,2 18,8 12,3 9,9 8,2 5,5 4,1 TLX ,7 52,0 38,1 29,9 24,2 15,9 12,8 10,7 7,1 5,4 TLX ,3 75,8 55,1 43,1 35,0 23,1 18,6 15,5 10,5 7,7 TLX ,8 93,1 67,5 53,0 43,1 28,4 22,9 19,2 12,8 9,5 Konečné napětí: 1,05 V/článek TLX ,1 39,3 28,9 22,6 18,3 12,1 9,7 8,1 5,4 4,0 TLX ,2 51,0 37,1 29,1 23,7 15,7 12,7 10,5 7,0 5,3 TLX ,8 73,5 53,3 42,2 34,3 22,7 18,2 15,3 10,3 7,7 TLX ,9 90,3 65,4 51,7 42,0 27,7 22,4 18,8 12,5 9,4 Konečné napětí: 1,10 V/článek TLX ,0 36,8 27,2 21,6 17,8 11,8 9,5 7,9 5,3 3,9 TLX ,1 47,2 35,0 28,2 22,9 15,3 12,2 10,2 6,8 5,2 TLX ,5 66,4 50,2 40,7 33,2 22,1 17,8 14,7 10,0 7,4 TLX ,7 81,4 61,6 49,8 40,7 27,2 21,8 18,2 12,2 9,2 Konečné napětí: 1,14 V/článek TLX ,2 32,4 25,0 20,9 17,1 11,3 9,1 7,6 5,2 3,8 TLX ,8 41,5 32,4 27,2 22,1 14,7 11,9 9,9 6,6 4,9 TLX ,3 57,7 46,4 39,2 31,9 21,2 17,2 14,3 9,6 7,2 TLX ,1 70,5 56,9 48,1 39,3 26,0 21,0 17,5 11,8 8,9 * Nominální kapacita se získá po prodlouženém nabíjení konstantním napětím (I-U) 1,45 V/článek (při + 25ºC) následovaném vybitím do 1,1 V/článek (při zatížení odpovídajícímu 8 h zálohování).

5 Vybíjecí charakteristiky Tel.X (A) Proud v Ampérech po prodlouženém nabíjení konstantním napětím v rozmezí 1,43 až 1,45 V/článek při + 20ºC až + 25ºC, omezení nabíjecího proudu 0,15 C 8 A. Konečné napětí: 1,00 V/článek TLX ,0 35,2 24,7 19,0 15,3 9,9 7,9 6,6 4,4 3,3 TLX ,9 45,6 32,0 24,5 19,7 12,8 10,3 8,6 5,7 4,3 TLX ,0 66,4 46,2 35,4 28,5 18,5 14,9 12,4 8,3 6,2 TLX ,9 81,7 56,7 43,5 35,1 22,8 18,3 15,3 10,2 7,6 Konečné napětí: 1,05 V/článek TLX ,6 33,7 24,0 18,5 14,9 9,7 7,8 6,5 4,3 3,2 TLX ,7 43,7 30,9 23,9 19,3 12,6 10,1 8,4 5,6 4,2 TLX ,7 63,0 44,3 34,5 27,9 18,2 14,6 12,2 8,1 6,1 TLX ,4 77,4 54,4 42,4 34,2 22,3 17,9 15,0 10,0 7,5 Konečné napětí: 1,10 V/článek TLX ,8 31,2 22,5 17,7 14,4 9,3 7,6 6,3 4,2 3,1 TLX ,5 40,0 29,0 23,0 18,6 12,1 9,8 8,2 5,4 4,1 TLX ,2 56,4 41,6 33,2 26,9 17,5 14,2 11,8 7,9 5,9 TLX ,3 69,0 51,0 40,7 33,0 21,5 17,4 14,6 9,7 7,3 Konečné napětí: 1,14 V/článek TLX ,6 27,5 20,7 16,8 13,7 9,1 7,3 6,1 4,1 3,0 TLX ,1 35,2 26,8 21,8 17,7 11,8 9,5 7,9 5,3 3,9 TLX ,8 49,0 38,4 31,4 25,6 17,0 13,7 11,4 7,6 5,7 TLX ,8 59,8 47,1 38,6 31,5 20,9 16,8 14,0 9,4 7,0 * Nominální kapacita se získá po prodlouženém nabíjení konstantním napětím (I-U) 1,45 V/článek (při + 25ºC) následovaném vybitím do 1,1 V/článek (při zatížení odpovídajícímu 8 h zálohování). 5

6 Řada Tel.X Typ Napětí Jmenovitá Nominální Maximální rozměry Hmotnost na blok kapacita kapacita D Š V (V) C 5 Ah* C 8 Ah** (mm) (mm) (mm) kg TLX , ,6 TLX , ,8 TLX , ,9 TLX , ,0 TLX , ,0 TLX , ,0 TLX , ,0 TLX , ,0 TLX , ,2 TLX , ,9 TLX , ,5 TLX , ,1 TLX , ,6 TLX , ,1 TLX , ,6 TLX , ,0 TLX , ,9 TLX , ,5 TLX , ,0 TLX , ,5 TLX , ,9 TLX , ,6 TLX , ,7 TLX , ,8 TLX , ,8 * Podle IEC ** Data získána po prodlouženém nabíjení konstantním udržovacím napětím 1,45 V/článek při + 25ºC a nabíjecím proudu 0,15 C 8 A následovaném vybitím při 8 hod. a při + 25ºC na 1,1 V/článek. Recyklace: Závazek společnosti Saft vůči životnímu prostředí Společnost Saft se zavázala k dodržování nejvyšších standardů ochrany životního prostředí a k minimalizaci vlivu svých výrobků a činností na životní prostředí: n upřednostňováním recyklovaného materiálu před nerecyklovanými surovinami, n snižováním objemu výrobních odpadů, snižováním spotřeby vody, n zaváděním systému sběru a recyklace baterií po ukončení životnosti. Ve většině zemí Evropské unie a severní Ameriky vytváří Saft partnerství s firmami, které shromažďují a recyklují průmyslové Ni-Cd baterie ve schválených zařízeních bez jakýchkoli poplatků pro naše zákazníky. Tato služba je v souladu se zákony upravujícími mezinárodní přepravu odpadů. Seznam sběrných míst je k dispozici na V ostatních zemích společnost Saft pomáhá svým zákazníkům nalézt recyklační řešení, které je šetrné vůči životnímu prostředí. Pro bližší informace kontaktujte svého místního obchodního zástupce. Saft Industrial Battery Group 12, rue Sadi Carnot Bagnolet France Tel.: Fax : Dokument č Veškeré údaje v tomto dokumentu podléhají změnám bez předchozího upozornění a jsou závazné pouze po písemném potvrzení společností Saft. Foto: Saft. Société anonyme au capital de RCS Bobigny B Vyrobeno Arthur Associates Limited a ITR International Translation Resources Ltd
