Technologie stavby bílé vany

Transkript

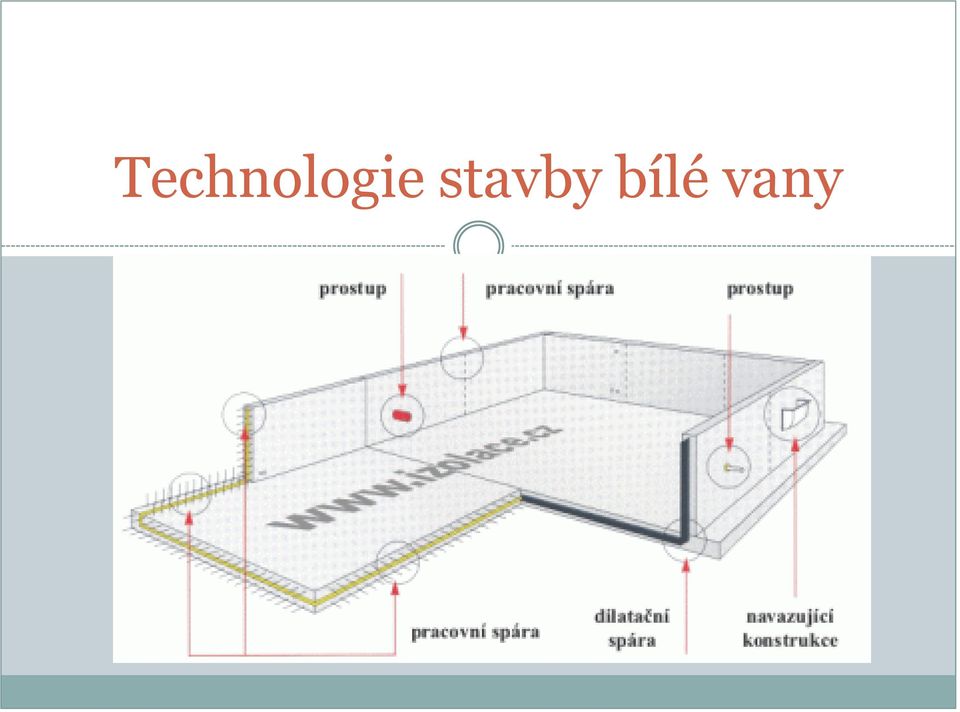

1 Technologie stavby bílé vany

2 Trendy v izolacích spodní stavby Ne zcela vyhovující spolehlivost, pracnost a komplikovanost povlakových izolací vyžadující technologické přestávky vedly v sedmdesátých letech 20. století k vývoji technologicky, časově a nákladově jednodušších alternativních postupů ochrany spodní stavby proti vodě, které vyústily v systémový návrh využívající obecně nízkou propustnost železobetonu pro vodu. Těsnost monolitické konstrukce byla zlepšena a doplněna těsněním kritických konstrukčních detailů, především spár a prostupů. Výsledkem je soubor konstrukčních a realizačních zásad pro vodotěsné úpravy železobetonových konstrukcí známých pod souhrnným názvem bílá vana.

3 Konstrukční zásady Správná volba založení a tvaru spodní stavby, která omezuje riziko vzniku trhlin jako následku nerovnoměrného sedání stavby Ideálním tvarem spodní stavby je vana s rovnoměrným rozložením napětí v základové spáře Musí se předem stanovit jedna z pěti tříd požadavků na vnitřní prostředí v závislosti na třídách tlaku podzemní vody Omezení vzniku a rozsahu trhlin vhodným vyztužením se pro návrh řídí grafy závislosti velikosti profilů a počtu prutů na velikosti prvku, zatížení a povolené šířce trhlin Dostatečná tloušťka konstrukcí ohrožených průnikem vody

4 Konstrukční zásady Dostatečná výměna vzduchu za obvodovou konstrukcí, která je v kontaktu s mokrým vnějším prostředím, je nutná pro odvětrání vodní páry procházející monolitickou konstrukcí. Poměrně velké molekuly vody (3,1x10-9 m) pronikají železobetonovou konstrukcí zhruba do hloubky 60 mm a dále pokračují ve formě vodní páry Použití vhodného betonu Lokální těsnění kritických profilů především dilatační a pracovní spáry a prostupy

5 Hloubka průsaku vody do konstrukce

6 Výhody bílých van velmi snadné a zároveň finančně málo nákladné sanace poruch (zatékání, trhliny) možnost provedení sanačního zásahu z interiéru (např. pomocí krystalizační ucpávky) nulové riziko mechanického poškození (z hlediska ztráty hydroizolační funkce) během následných stavebních prací bezproblémová chemická snášenlivost s ostatními stavebními materiály rychlé technologické provedení

7 Nevýhody bílých van Slabým místem každé bílé vany jsou pracovní spáry v betonu. Kvalita jejich návrhu a zejména provedení je klíčová pro celkovou vodonepropustnost bílé vany. Nebezpečí vzniku trhlin vlivem deformace konstrukce, způsobené např. nerovnoměrným sedáním stavby. Vysoká závislost na kvalitě provedení. Technologická kázeň při provádění je klíčová pro výsledný hydroizolační efekt. (Mezi rizikové faktory patří nedodržení předepsaného způsobu ošetřování betonu (to platí především pro beton s krystalizační příměsí).

8 Vodostavební beton Vodostavební beton je beton, železobeton nebo předpjatý beton pro konstrukce trvale nebo střídavě vystavený účinkům stojaté nebo proudící vody. Vlastnosti vodostavebních betonů: vodotěsnost, odolnost proti mrazu, odolnost proti mech. a chem. účinkům vody.

9 Vodostavební beton Pro vodostavební betony jsou předepsána některá doporučení, především z hlediska použitých materiálů zajišťující jeho kvalitní provedení. Nejnižší předepsaná dávka cementu je 260 kg.m -3 a nejvyšší dávka 400 kg.m -3

10 Vodostavební beton- rozdělení Podle přímého styku s vodou: - stále ponořený - střídavě ponořený podle nejmenšího rozměru konstrukce h: - vynořený, občas vodou omývaný - masivní h > 2,0 m - středně masivní 1,0 < h < 2,0 m - silnostěnný 0,6 < h < 1,0 m - tenkostěnný h < 0,6 m

11 Vodostavební beton- rozdělení podle vystavení betonu účinkům vody a povětrnosti: - obalový - jádrový podle účelu použití: - vodotěsný - trvanlivý - odolný proti korozi - mrazuvzdorný - houževnatý
