1 Poruchy netuhých vozovek Petr Mondschein

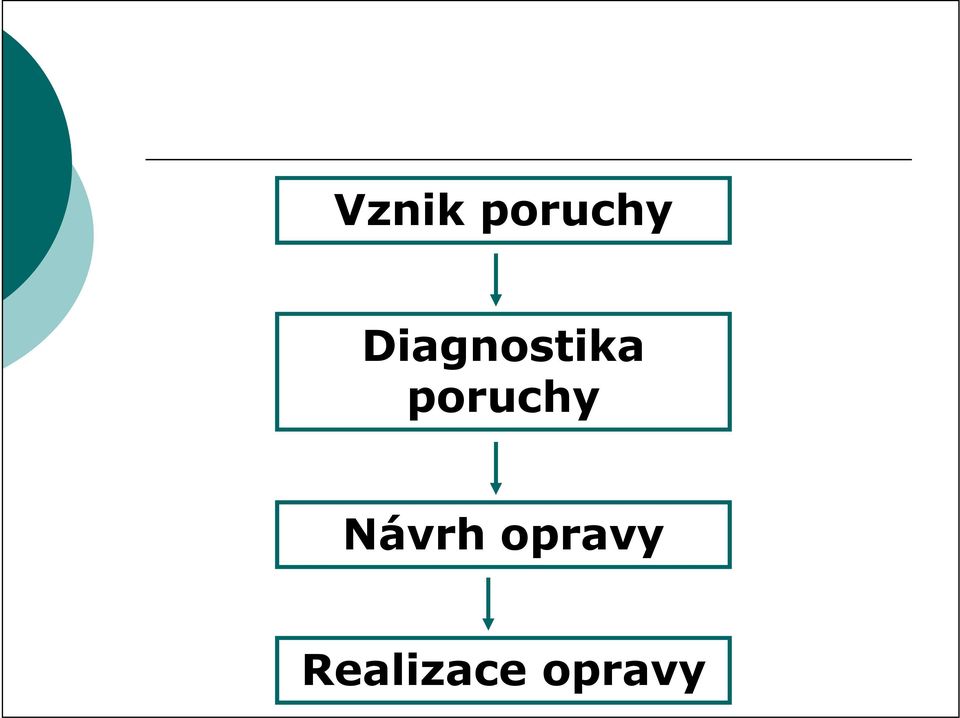

2 Vznik poruchy Diagnostika poruchy Návrh opravy Realizace opravy

3 POSTŘIKY, NÁTĚRY, KALOVÉ VRSTVY

4 POSTŘIKY Postřik je úprava vytvořená z vrstvy pojiva nanesením na povrch obrusné nebo jiné konstrukční vrstvy pomocí distributoru pojiva. Postřiky slouží k údržbě: - k prodloužení životnosti, - pro dosažení krátkodobé bezprašnosti povrchu, - k dosažení spojení jednotlivých vrstev

5 Rozdělení postřiků Podle technologie a použití PI, PS, PR, SAMI Podle použitého pojiva Asfaltové (A, PMB, Fx, S) Emulzní (E, EP) PI-E infiltrační postřik z kationaktivní asfaltové emulze PS-A spojovací postřik ze silničního asfaltu

6 Postřiky pro obrusnou vrstvu Nezvyšují únosnost konstrukce vozovky Použit jen při dostatečné textuře OV Požadavky na rovnost povrchu OV Postřik nelze provádět na PA Postřik lze provádět na CB a Postřik lze provádět na CB a prolévané vrstvy

7 Pokládka postřiků Rozstřikovač pojiva Štěrbinové podrťovače Před: vysokotlaké čističe po: zametače + odsávací zařízení Vzdálenost mezi distributorem pojiva a Vzdálenost mezi distributorem pojiva a kameniva max. 50 m

8 NÁTĚRY Nátěr je povrchová úprava tvořená z vrstvy pojiva a z vrstvy kameniva. Nátěry slouží k údržbě: - k prodloužení životnosti, - k opravám velkoplošných poruch, - k zlepšení drenážní schopnosti povrchu vozovky, - k snížení tvorby námraz, - k zvýšení vodonepropustnosti, - k zabránění šíření trhlin - zlepšuje povrchové vlastnosti.

9 Jednovrstvý (JV) NÁTĚRY Jednovrstvý nátěr s dvojitým podrťováním (JVD)

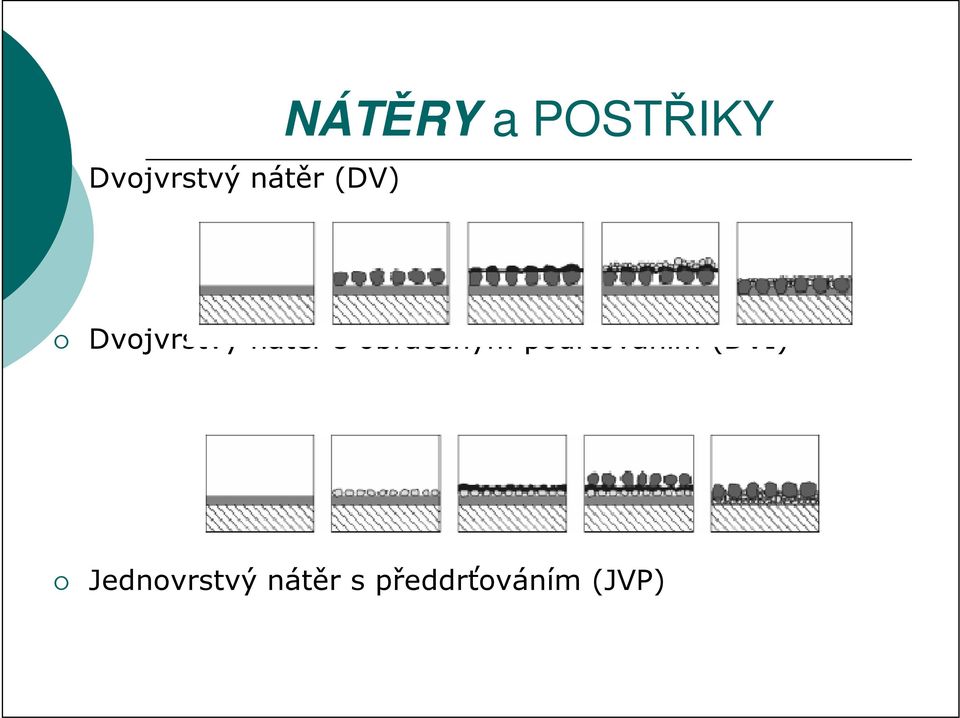

10 Dvojvrstvý nátěr (DV) NÁTĚRY a POSTŘIKY Dvojvrstvý nátěr s obráceným podrťováním (DVI) Jednovrstvý nátěr s předdrťováním (JVP)

11 Pracovní teploty při postřiku pojivem Pojivo Pracovní teplota 50/ / / Fx E EP PMB

12 Omezení silničního provozu Asfalty po zaválcování kameniva a vychladnutí pojiva Fluxovaný asfalt po 24 hodinách Emulze po 4 hodinách nebo dohodě vzhledem ke klimatickým podmínkám Specielní pojivo po 24 hodinách nebo specifikaci od výrobce

13 KALOVÉ VRSTVY Povrchová úprava ze směsi minerálního kameniva, vody, asfaltové emulze a přísad, která je na místě smíchána a položena, kalová vrstva jako výrobek se může sestávat z jedné nebo více vrstev. Kalové vrstvy slouží k údržbě: - k prodloužení životnosti krytu, - k dosažení bezprašnosti krytu.

14 Emulzní kalový zákryt Tenká kalová vrstva provedená z asfaltové kationaktivní nemodifikované emulze a kameniva s D max =4 mm. Kalové zákryty: - k prodloužení životnosti krytu, - k dosažení jednotného optického vzhledu.

15 Emulzní mikrokoberec Kalová vrstva provedená z asfaltové kationaktivní modifikované emulze a kameniva hrubších frakcí s D max = 11 mm. Kalové zákryty: - k prodloužení životnosti krytu, - ke zlepšení protismykových vlastností, - ke snížení hlučnosti, - k opravě plastických deformací, - pro uzavření povrchu nové asfaltové vrstvyjako ochrannou vrstvu pružné membrány.

16 Složky kalových vrstev a termíny Kationaktivní asfaltová emulze Emulgátor Stabilizátor Štěpení emulze Doba konsolidace Kladeč kalové směsi

17 Označení kalových vrstev Podle technologie EKZ, EMK Podle použitého pojiva Emulzní (E, EP) EKZ 0/4 - JV emulzní kalový zákryt jednovrstvý EMK 0/8 - DV mikrokoberec dvouvrstvý

18 Požadavky na materiály - KAMENIVO EKZ DK 0/2, HK 2/4 EMK DK 0/2, HK 2/4, 4/8, 8/11

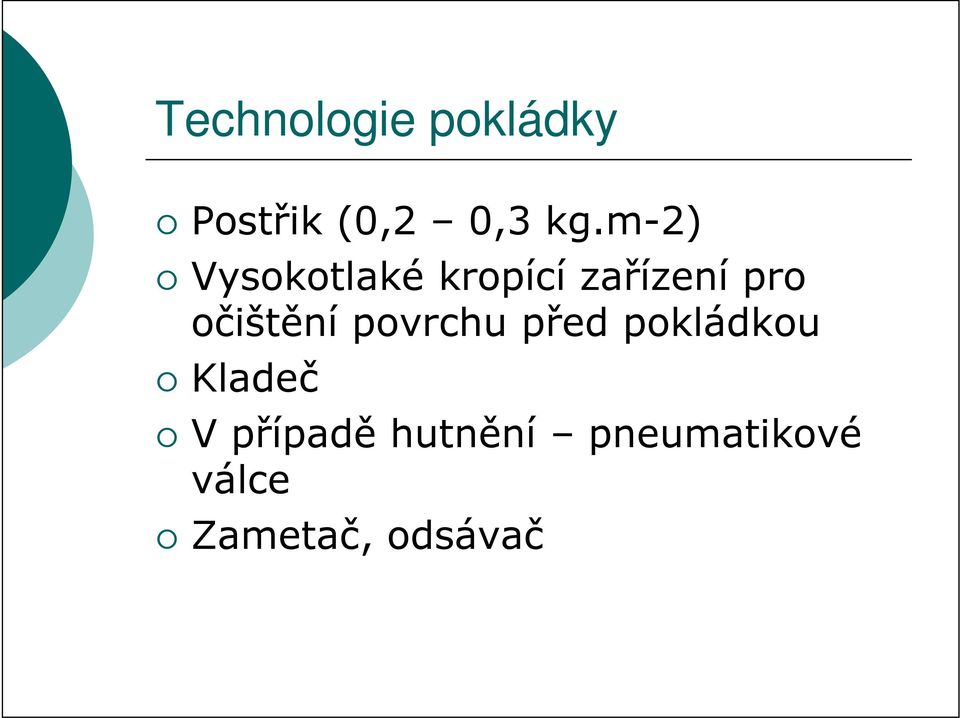

19 Technologie pokládky Postřik (0,2 0,3 kg.m-2) Vysokotlaké kropící zařízení pro očištění povrchu před pokládkou Kladeč V případě hutnění pneumatikové válce Zametač, odsávač

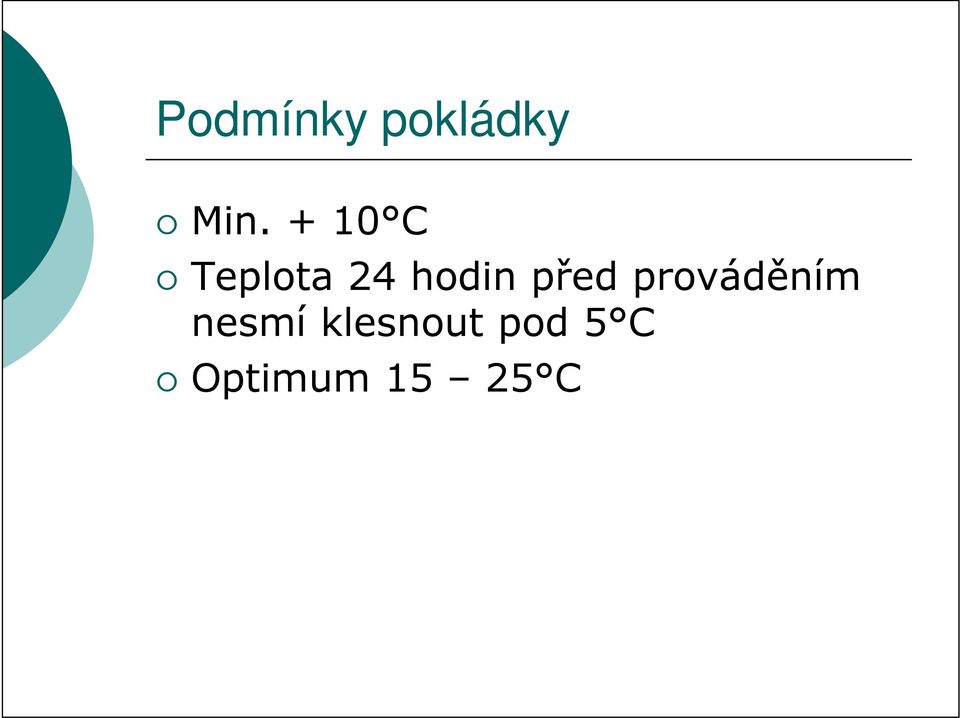

20 Podmínky pokládky Min C Teplota 24 hodin před prováděním nesmí klesnout pod 5 C Optimum C

21 Uvolnění provozu EKZ po 1 hodině EMK po 20 minutách Cca 3 dny omezená rychlost na 40 km/h Odstranění nepřichycených zrn

22 porucha negativně ovlivňuje: bezpečnost silničního provozu, rychlost, plynulost, hospodárnost a pohodlí silničního provozu, porušování konstrukce vozovky.

23 Rozdělení poruch Kvalitativní Kvantitativní

24 Kvalitativní rozdělení poruch zasažená tloušťka vozovky a vrstvy vozovky porucha na povrchu šíří se do stran, do hloubky a v ploše porucha v konstrukčních vrstvách nebo v podloží a zemním tělese šíří se vrstvami vozovky vzhůru až na povrch opět se kvantitativně šíří v ploše vozovky

25 Kvantitativní rozdělení poruch ojedinělé, osamocené dané svou plochou nebo délkou a šířkou, souvislé a zasahují: jen omezenou šířku vozovky, pak jsou jen délkové, liniové, větší šířku vozovky, jsou tedy plošné s definovanou šířkou, celou šířku vozovky.

26 Složí-li se kvalitativní a kvantitativní třídění poruch, vymezují se požadavky na plnění vztahu porušení - odstranění poruchy

27 Výskyt poruch podle typů netuhé vozovky Nestmelené vozovky: hloubková koroze, výtluky a výmoly, podélné vlny a koleje vzniklé mechanismem ztráty hmoty (účinkem vody a zatížení), místní, příčné poklesy a podélné hrboly snížením únosnosti vozovky a podloží.

28 Výskyt poruch podle typů netuhé vozovky Dlážděné vozovky: ztráta mikrotextury povrchu dlažby z přírodního kameniva, uvolnění dlažby a deformace krytu, konstrukční poruchy (místní a příčný pokles, podélný hrbol, plošné deformace a prolomení vozovky) sníženou únosností vozovky a podloží.

29 Výskyt poruch podle typů netuhé vozovky Asfaltové kryty s nestmelenými podklady: ztráta drsnosti (ztráta mikro a makrotextury), deformace krytu (nepravidelné hrboly, podélné vlny a koleje), ztráta hmoty z krytu (ztráta asfaltového tmelu, opotřebení EKZ, ztráta kameniva z nátěru, kaverny, hloubková koroze a výtluky), trhliny příčné mrazové, podélné a poruchy na pracovních spárách, trhliny mozaikové, kční poruchy (na okraji vozovky, místní a příčné poklesy, hrboly, plošné deformace, síťové trhliny a prolomení vozovky).

30 Výskyt poruch podle typů netuhé vozovky Asfaltové kryty s podkladem Asfaltové kryty s podkladem stabilizovaným nebo stmeleným cementem: reflexní trhliny příčné a podélné, konstrukční poruchy jsou méně časté.

31 Skupiny poruch: A. Ztráta drsnosti B. Deformace krytu C. Ztráta hmoty z krytu D. Trhliny E. Konstrukční poruchy

32 A. Ztráta drsnosti požadavek smykového tření jako odporu při pohybu povrchu pneumatiky vůči povrchu vozovky při brždění nebo zrychlování při změně směru vozidla. čím více tvarované oba povrchy jsou a čím více ostrý a pevný je materiál na povrchu vozovky, tím vyšší a trvanlivější tření je možno očekávat.

33 A. Ztráta mikrotextury Perokresba: Ovlivňuje: bezpečnost silničního provozu

34 A. Ztráta makrotextury Perokresba: Ovlivňuje: bezpečnost silničního provozu

35 B. Trvalé deformace krytu K vývoji je třeba: vysokou teplotu, stání nebo pomalou dopravu, zatížení soustředěné do jízdních stop, velký počet zatížení.

36 B. Trvalé deformace krytu Podle druhu zatížení dochází k: prohlubním v místě stání vozidel (autobusová zastávka), opakovaným prohlubním v podélném směru před řízenými křižovatkami (roleta) na celou šířku jízdního pruhu, které vznikají stáním osobních vozidel, vyjetým kolejím ve stopách nákladních vozidel, nepravidelné nerovnosti při působení vodorovných sil při brzdění, rozjíždění nebo v obloucích, náhodné nerovnosti ve volné trase kolísavým složením směsi nebo spojení vrstev krytu vozovky.

37 B. Podélné vlny Perokresba:

38 B. Nepravidelné hrboly Popis poruchy: Trvalá deformace podobná poruše Podélné vlny a Vyjeté koleje s nepravidelným výskytem

39 B. Puchýře v obrusné vrstvě z litého asfaltu Perokresba: Ovlivňuje: pohodlí silničního provozu pohodlí chůze

40 C. Ztráta hmoty z krytu spojení zrn kameniva je účinkem zatížení, působením vody, stárnutím asfaltu a drobením kameniva narušováno hmoty obrusné vrstvy postupně ubývá. stadia: ztráta tmele (vypírání povrchu, povrchová koroze), vylamování hrubého kameniva (hloubková koroze), výtluk v obrusné vrstvě, výtluk v krytu.

41 C. Ztráta asfaltového tmelu Perokresba: Ovlivňuje: trvanlivost krytu homogenitu povrchu pohodlí jízdy

42 C. Koroze emulzního kalového zákrytu (EKZ) Perokresba: Ovlivňuje: nehomogenitu povrchu pohodlí silničního provozu bezpečnost silničního provozu

43 C. Ztráta kameniva z nátěru Perokresba: Ovlivňuje: bezpečnost silničního provozu

44 C. Kaverny v povrchu vozovky Perokresba: Ovlivňuje: trvanlivost krytu

45 C. Hloubková koroze Perokresba: Ovlivňuje: trvanlivost krytu pohodlí a rychlost silničního provozu

46 C. Výtluky v obrusné vrstvě Perokresba: Ovlivňuje: bezpečnost silničního provozu

47 C. Výtluky v krytu Perokresba: Ovlivňuje: bezpečnost silničního provozu plynulost silničního provozu únosnost vozovky

48 D. Trhliny Rozlišujeme různé stupně trhlin z hlediska zasažení konstrukčních vrstev: teploty pod - 20 C nebo rychlý pokles teploty povrchu příčná smršťovací trhlinka, která oslabí asfaltové vrstvy. tato trhlinka opakovanými poklesy teploty roste do hloubky obrusné vrstvy

49

50 D. Trhliny u cementem zpevněných nebo stabilizovaných podkladů (dtto beton) - při tvrdnutí vrstvy smršťování příčné trhliny přes celou šířku vrstvy je-li vrstva překryta asfaltovými vrstvami trhlina prorůstá na povrch vozovky (viz. obr.) rozšiřování a uzavírání trhlin pokračuje, trhlinami proniká voda a jsou vyplňovány pískem a nečistotami

51 D. Trhlina příčná úzká Popis poruchy: Trhlina jdoucí napříč vozovkou, šířka do 5 mm. Výskyt: ojedinělý v pravidelných či nepravidelných intervalech Perokresba:

52 D. Trhlina příčná široká Popis poruchy: Trhlina jdoucí napříč vozovkou, šířka nad 5 mm. Výskyt: ojedinělý v pravidelných či nepravidelných intervalech. Perokresba:

53 D. Trhlina příčná rozvětvená Popis poruchy: Příčná trhlina s mozaikovými (přidruženými) trhlinami, odlámanými hranami a začínajícími výtluky. Výskyt: ojedinělý s rozšiřováním do větších ploch Perokresba:

54 D. Trhlina podélná úzká Popis poruchy: Trhlina v podélném směru, šířka do 5 mm. Výskyt: přerušovaný nebo souvislý po délce vozovky Perokresba:

55 D. Trhlina podélná široká Popis poruchy: Trhlina v podélném směru, šířka nad 5 mm. Výskyt: souvislá po délce vozovky Perokresba:

56 D. Trhlina podélná rozvětvená Popis poruchy: Podélná trhlina s mozaikovými (přidruženými) trhlinami, odlámanými hranami a začínajícími výtluky Výskyt: souvislý v různé šířce Perokresba:

57 D. Mozaikové trhliny Perokresba: Ovlivňuje: trvanlivost krytu. Příčina vzniku: nedokonalé spojení vrstev krytu, nepoužití celoplošně provedeného spojovacího postřiku, znečištění vrstvy před pokládkou nové asfaltové vrstvy.

58 D. Síťové trhliny Popis poruchy: zasahují všechny stmelené vrstvy vozovky zasahují všechny stmelené vrstvy vozovky velikost ok je přibližně podle tloušťky vrstvy cm síťové trhliny jsou doprovázeny deformacemi vozovky Výskyt: ojedinělý na malých plochách souvislý až na celou šířku vozovky Perokresba:

59 E. Konstrukční poruchy deformace snížením povrchu vozovky - poklesy deformace zvýšením povrchu vozovky - hrboly

60 E. Odlamování okrajů vozovky Perokresba: Ovlivňuje: pohodlí silničního provozu Příčina vzniku: nedostatečně zhutněné podloží a PV na okraji vozovky, podmáčení okrajů vozovky (zanesený příkop), nesprávně provedené rozšíření vozovky u cizích těles ve vozovce pronikání vody kolem styku asfaltových vrstev s tělesy narušování spojení jednotlivých vrstev a snížení únosnosti

61 E. Místní pokles Popis poruchy: místní více či méně kruhová prohlubeň o různém průměru a různé hloubce často vzniká na okraji vozovky Výskyt: ojedinělý Perokresba:

62 E. Příčný pokles Popis poruchy: prohlubeň jdoucí přibližně kolmo na osu vozovky o různé šířce a hloubce prohlubně mohou být provázeny příčnými trhlinami Výskyt: ojedinělý v krátkých nebo delších úsecích Perokresba:

63 E. Místní hrbol Popis poruchy: Kruhová nebo oválná vyvýšenina průměru 1-3 m Výskyt: ojedinělý na malé ploše Perokresba:

64 E. Příčný hrbol Popis poruchy: vyvýšenina jdoucí přímo na osu vozovky má různou výšku a šířku a je doprovázena příčnou trhlinou Výskyt: na omezených plochách Perokresba:

65 E. Podélný hrbol viz. Příčný hrbol v podélném směru

66 E. Plošná deformace vozovky Popis poruchy: Výrazné nepravidelné střídání hrbolů a poklesů s největšími deformacemi v místech opakovaného zatížení vozovky. Výskyt: souvislý někdy i ojedinělý v malých plochách Perokresba:

67 E. Prolomení vozovky Perokresba: Ovlivňuje: bezpečnost silničního provozu může znemožnit silniční provoz
