1 Tepelně izolační systém Baumit open a Baumit open S Informační servis Pro novostavby i dodatečné zateplení Tepelná izolace s klima efektem Řešení pro vlhké a zasolené zdivo Vysoká paropropustnost Rychlá a jednoduchá montáž Úspora nákladů na vytápění

2 Baumit open vysoce prodyšný tepelně izolační systém Zateplení objektu Nároky kladené na tepelně technické parametry obvodových konstrukcí nabývají spolu s nárůstem cen energií na pozornosti. Tento trend lze zaznamenat nejen u nově stavěných objektů, ale i u sanací a rekonstrukcí dříve postavených objektů. Zateplení objektu je třeba řešit komplexně a zodpovědně pomocí osvědčených systémů. Proč zateplovat s Baumitem? Zateplovací systémy Baumit open a open S představují špičkovou kvalitu, prověřenou na více než 3 miliónech m 2 tepelně izolovaných objektů. Jako jedny z prvních obdržely evropské technické schválení dle ETAG 004. Dlouhodobá spolehlivost a trvanlivost je ověřena i podle kritérií CZB kvalitativní třída A. Odstraňují tepelné mosty. Zajišťují příjemnou pohodu vnitřního prostředí v zimě i v létě. Zateplení objektu je možné současně s renovací fasády. Více než 200 základních odstínů, struktur a zrnitostí za jednotnou cenu. Pohoda vnitřního prostoru Graf I: Rozhodující je správný poměr teploty vzduchu v interiéru a vzdušné vlhkosti. Zóna tepelné pohody Zóna snesitelnosti Rozhodující kritérium pro pohodu vnitřního klimatu je relativní vzdušná vlhkost, která je v ideálním případě v rozmezí % a pokojová teplota v rozmezí C. Zvýšením povrchové teploty stěn budete pociťovat příjemnější vnitřní klima. Rozdíl mezi teplotou vzduchu v interiéru a povrchu stěn by neměl činit více než 2 3 C. Při vyšší teplotě povrchu stěn může být teplota prostoru dokonce trochu nižší, a přesto se cítíte skvěle. Difúzně otevřený tepelně izolační systém Baumit open udržuje obvodové stěny teplé a zajišťuje tepelnou pohodu Vašeho vnitřního prostoru. Graf II: čím vyšší je teplota stěn, tím nižší může být teplota vzduchu v interiéru. Teplota stěn bez tepelné izolace Teplota stěn s fasádou Baumit open Tepelná pohoda v interiéru

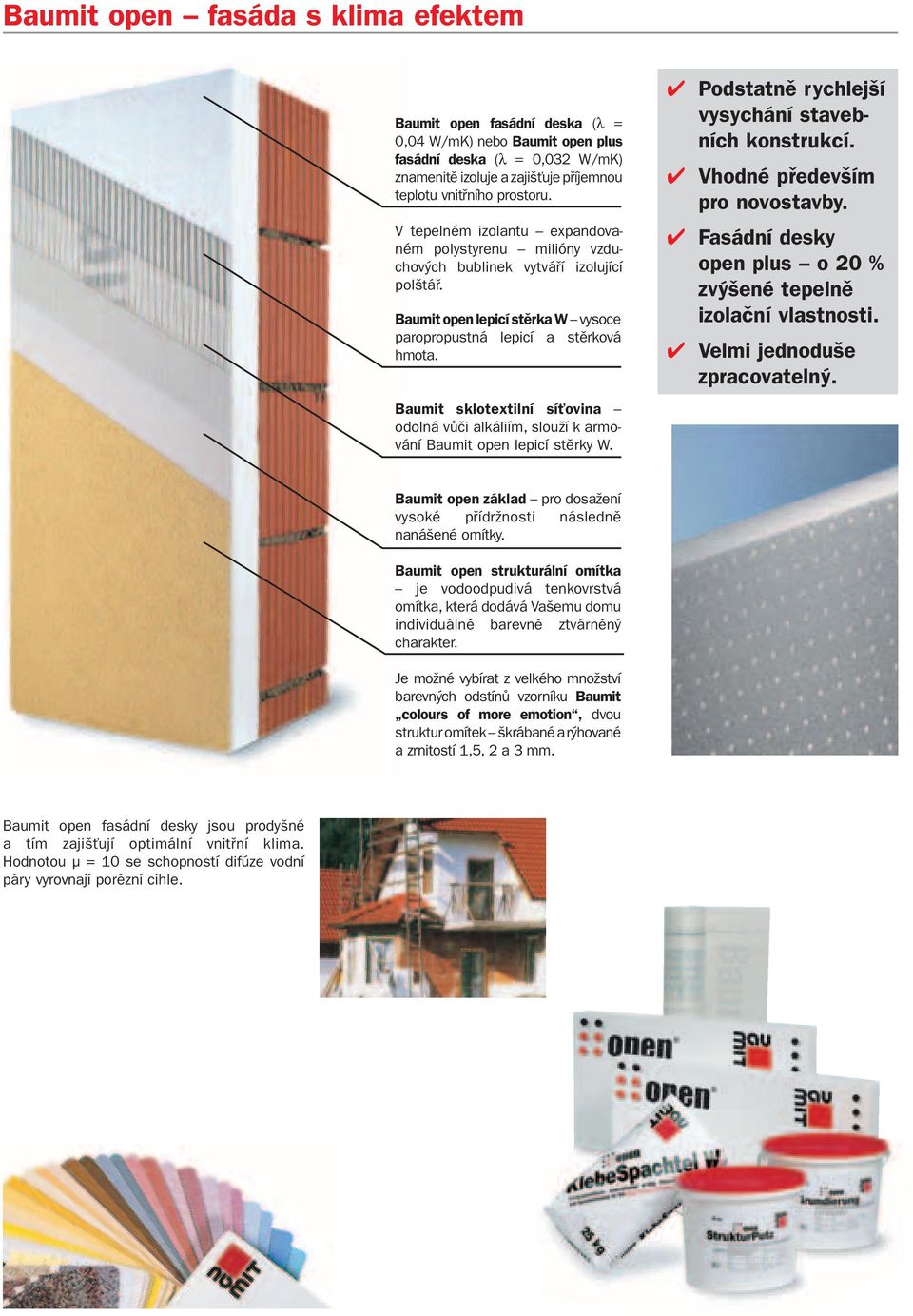

3 Baumit open fasáda s klima efektem Baumit open fasádní deska (λ = 0,04 W/mK) nebo Baumit open plus fasádní deska (λ = 0,032 W/mK) znamenitě izoluje a zajišťuje příjemnou teplotu vnitřního prostoru. V tepelném izolantu expandovaném polystyrenu milióny vzduchových bublinek vytváří izolující polštář. Baumit open lepicí stěrka W vysoce paropropustná lepicí a stěrková hmota. Baumit sklotextilní síťovina odolná vůči alkáliím, slouží k armování Baumit open lepicí stěrky W. Podstatně rychlejší vysychání stavebních konstrukcí. Vhodné především pro novostavby. Fasádní desky open plus o 20 % zvýšené tepelně izolační vlastnosti. Velmi jednoduše zpracovatelný. Baumit open základ pro dosažení vysoké přídržnosti následně nanášené omítky. Baumit open strukturální omítka je vodoodpudivá tenkovrstvá omítka, která dodává Vašemu domu individuálně barevně ztvárněný charakter. Je možné vybírat z velkého množství barevných odstínů vzorníku Baumit colours of more emotion, dvou struktur omítek škrábané a rýhované a zrnitostí 1,5, 2 a 3 mm. Baumit open fasádní desky jsou prodyšné a tím zajišťují optimální vnitřní klima. Hodnotou μ = 10 se schopností difúze vodní páry vyrovnají porézní cihle.

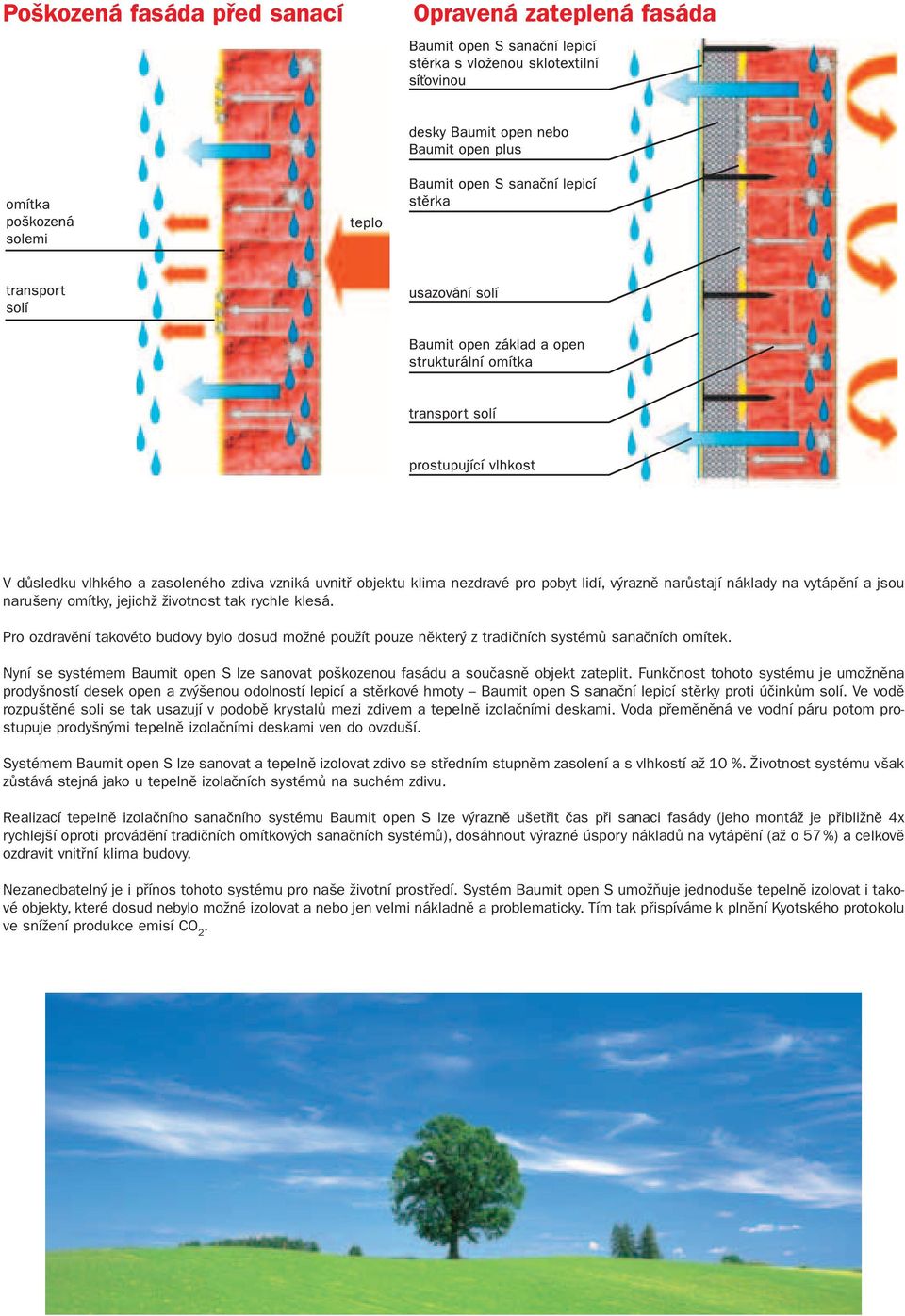

4 Poškozená fasáda před sanací Opravená zateplená fasáda V důsledku vlhkého a zasoleného zdiva vzniká uvnitř objektu klima nezdravé pro pobyt lidí, výrazně narůstají náklady na vytápění a jsou narušeny omítky, jejichž životnost tak rychle klesá. Pro ozdravění takovéto budovy bylo dosud možné použít pouze některý z tradičních systémů sanačních omítek. Nyní se systémem Baumit open S lze sanovat poškozenou fasádu a současně objekt zateplit. Funkčnost tohoto systému je umožněna prodyšností desek open a zvýšenou odolností lepicí a stěrkové hmoty Baumit open S sanační lepicí stěrky proti účinkům solí. Ve vodě rozpuštěné soli se tak usazují v podobě krystalů mezi zdivem a tepelně izolačními deskami. Voda přeměněná ve vodní páru potom prostupuje prodyšnými tepelně izolačními deskami ven do ovzduší. Systémem Baumit open S lze sanovat a tepelně izolovat zdivo se středním stupněm zasolení a s vlhkostí až 10 %. Životnost systému však zůstává stejná jako u tepelně izolačních systémů na suchém zdivu. Realizací tepelně izolačního sanačního systému Baumit open S lze výrazně ušetřit čas při sanaci fasády (jeho montáž je přibližně 4x rychlejší oproti provádění tradičních omítkových sanačních systémů), dosáhnout výrazné úspory nákladů na vytápění (až o 57 %) a celkově ozdravit vnitřní klima budovy. Nezanedbatelný je i přínos tohoto systému pro naše životní prostředí. Systém Baumit open S umožňuje jednoduše tepelně izolovat i takové objekty, které dosud nebylo možné izolovat a nebo jen velmi nákladně a problematicky. Tím tak přispíváme k plnění Kyotského protokolu ve snížení produkce emisí CO 2.

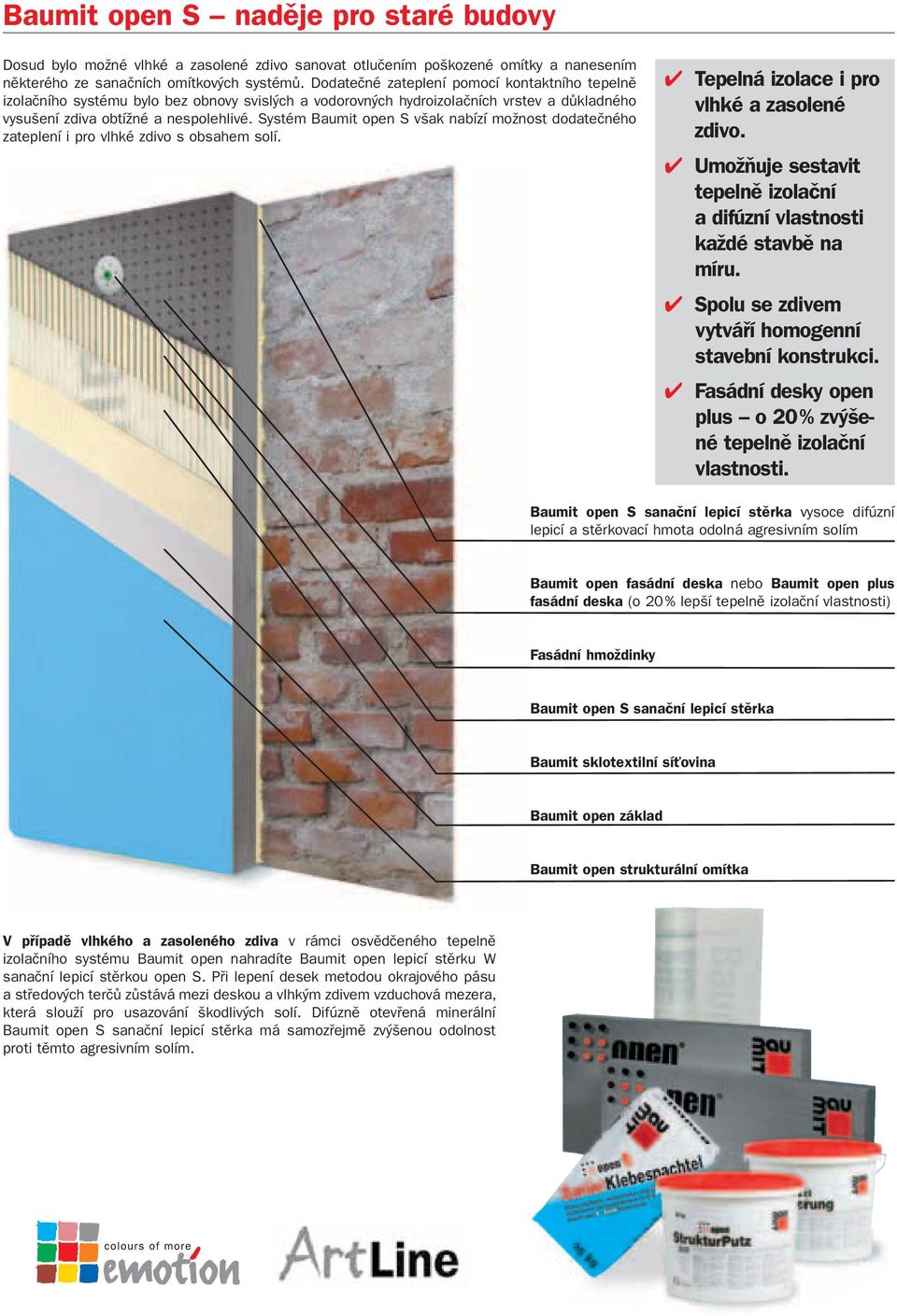

5 Baumit open S naděje pro staré budovy Dosud bylo možné vlhké a zasolené zdivo sanovat otlučením poškozené omítky a nanesením některého ze sanačních omítkových systémů. Dodatečné zateplení pomocí kontaktního tepelně izolačního systému bylo bez obnovy svislých a vodorovných hydroizolačních vrstev a důkladného vysušení zdiva obtížné a nespolehlivé. Systém Baumit open S však nabízí možnost dodatečného zateplení i pro vlhké zdivo s obsahem solí. Tepelná izolace i pro vlhké a zasolené zdivo. Umožňuje sestavit tepelně izolační a difúzní vlastnosti každé stavbě na míru. Spolu se zdivem vytváří homogenní stavební konstrukci. Fasádní desky open plus o 20 % zvýšené tepelně izolační vlastnosti. Baumit open S sanační lepicí stěrka vysoce difúzní lepicí a stěrkovací hmota odolná agresivním solím Baumit open fasádní deska nebo Baumit open plus fasádní deska (o 20 % lepší tepelně izolační vlastnosti) Fasádní hmoždinky Baumit open S sanační lepicí stěrka Baumit sklotextilní síťovina Baumit open základ Baumit open strukturální omítka V případě vlhkého a zasoleného zdiva v rámci osvědčeného tepelně izolačního systému Baumit open nahradíte Baumit open lepicí stěrku W sanační lepicí stěrkou open S. Při lepení desek metodou okrajového pásu a středových terčů zůstává mezi deskou a vlhkým zdivem vzduchová mezera, která slouží pro usazování škodlivých solí. Difúzně otevřená minerální Baumit open S sanační lepicí stěrka má samozřejmě zvýšenou odolnost proti těmto agresivním solím.

6 Systémové výrobky lepení a armování Baumit open lepicí stěrka W (Baumit open KlebeSpachtel W) Vysoce paropropustná lepicí hmota na bázi cementu určená především k lepení a stěrkování (armovací vrstva) tepelně izolačních fasádních desek Baumit open a Baumit open plus. Baumit open S sanační lepicí stěrka (Baumit open S Sanier Klebespachtel) Vysoce paropropustná lepicí hmota na bázi cementu, odolná proti solím, určená k lepení a stěrkování v sanačním tepelně izolačním systému Baumit open S. Spotřeba: Vydatnost: Balení: Spotřeba: Vydatnost: Balení: cca 3 kg/m 2 (lepení) cca 4 kg/m 2 (armovací vrstva) cca 3,5 m 2 /pytel 25 kg pytle, 48 pytlů/pal. = 1200 kg cca 4 5 kg/m 2 (lepení) cca 4 5 kg/m 2 (armovací vrstva) cca 2,8 m 2 /pytel 25 kg pytle, 54 pytlů/pal. = 1350 kg tepelný izolant Baumit open fasádní desky (Baumit open Fassadenplatte) Objemově stabilizované difúzně otevřené (μ = 10) fasádní desky z expandovaného polystyrenu. λ = 0,04 W/mK Baumit open plus fasádní desky (Baumit open Fassadenplatte Plus) Objemově stabilizované difúzně otevřené (μ = 10) fasádní desky ze stříbřitě šedého expandovaného polystyrenu. λ = 0,032 W/mK Rozměr desek: 500 x 1000 mm Tloušťky desek: 80, 100, 120, 140, 160, 180, 200 mm Spotřeba: 2 desky na 1 m 2 Rozměr desek: 500 x 1000 Tloušťky desek: 60, 80, 100, 120, 140, 160, 180, 200 mm Spotřeba: 2 desky na 1 m 2 Hmoždinky IDK-T (Dübel IDK-T) Talířové hmoždinky s platovým trnem. Slouží k mechanickému připevnění tepelně izolačních desek k podkladu. Informujte se na hmoždinky s evropským technickým schválením dle ETAG 014 (např. NTK U, NT U, STR U, PTH a další). Délka: Průměr terče: Průměr dříku: Kotevní délka: Balení: mm 60 mm 8 mm min 35 mm 200 ks kotvení Baumit KlebeAnker (Baumit KlebeAnker) Použití: při lepení polystyrenových desek na stěny z plných či děrovaných cihel se starými omítkami, bez dodatečného hmoždinkování. Kotevní hloubka v únosném podkladu: min. 40 mm Max. tl. omítky/délka trnu/průměr vrtáku/hloubka vrtu: 40 mm/88 mm/8 mm/min. 90 mm Spotřeba: cca 6 ks/m 2 Balení: karton 300 ks (1 karton pro cca 50 m 2 ) Baumit KlebeAnker Beton (Baumit KlebeAnker Beton) Použití: při lepení polystyrenových desek na neomítnuté betonové stěny, bez dodatečného hmoždinkování. Kotevní hloubka v únosném podkladu: min. 40 mm Délka trnu/průměr vrtáku/hloubka vrtu: 55 mm/8 mm/min. 60 mm Spotřeba: cca 6 ks/m 2 Balení: karton 300 ks (1 karton pro cca 50 m 2 ) armovací vrstva Baumit sklotextilní síťovina (Baumit TextilglasGitter) Sklotextilní síť pro vyztužovací (armovací) vrstvu, odolná vůči alkáliím, oka cca 4 x 4 mm. Spotřeba: cca 1,1 bm/1 m 2 Vydatnost: cca 45 m 2 /roli Balení: role šířky 1 m, 50 bm v roli, 30 rolí/pal. = 1500 m 2 Baumit open základ (Baumit Grundierung) Základní nátěr (penetrace) pro vyrovnání nasákavosti podkladu a zajištění přilnavosti následně nanášené Baumit open strukturální omítky. Spotřeba: cca 0,15 kg/m 2 Vydatnost: cca 160 m 2 /25 kg kbelík Balení: 25 kg kbelík, 16 kbelíků/pal. = 400 kg 5 kg kbelík konečná povrchová úprava Baumit open strukturální omítka (Baumit open StrukturPutz) Jednosložková difúzně otevřená omítka pastovité konzistence, použitelná v interiéru i exteriéru. Dodáváno v barevných odstínech dle vzorníku Baumit "colours of more emotion". Před nanesením je třeba aplikovat penetraci Baumit open základ. Baumit Nanopor omítka (Baumit NanoporPutz) Pastovitá tenkovrstvá omítka škrábané struktury pro interiér i exteriér. Minerální, vysoce paropropustná, zvláště odolná vůči znečištění. Před nanesením je třeba aplikovat penetraci Baumit univerzální základ. Zrnitost: 1,5 2 3 Spotřeba (kg/m 2 ): škrábaná: 2,5 3,2 4,2 rýhovaná: 2,8 3,9 Balení: 30 kg kbelík, 16 kbelíků/pal. = 480 kg Zrnitost: 1,5 2 3 Spotřeba (kg/m 2 ): škrábaná: 2,5 3,2 4,2 Balení: 30 kg kbelík, 16 kbelíků/pal. = 480 kg

7 1a Provedení tepelně izolačních systémů Baumit open Systém Baumit open montáž soklového profilu Systém Baumit open S Nejdříve upevnit soklový profil Nejdříve odebrat vzorky poškozeného zdiva a omítky, zpraco- ETICS pomocí soklových hmoždinek přibližně 3 ks/bm. vat sanační analýzu a návrh Nerovnosti podkladu je možné vhodného sanačního řešení vyrovnat použitím soklových (Baumit). Poškozenou omítku distančních podložek. otlouct a zlikvidovat. Soklový profil a hmoždinky pro jeho kotvení používat výhradně nerezové. Oblast soklu izolovat do výše max. 300 mm nad terén 1b deskami z extrudovaného polystyrénu. lepení tepelně izolačních desek Baumit open lepicí stěrku W nanést po obvodě fasádní desky Baumit open (Baumit open plus) v tloušťce 2 3 cm a uvnitř desky bodově ve 3 místech (cca % plochy). Desky osadit na vazbu. Baumit open S sanační lepicí stěrku nanést po obvodě desky Baumit open (Baumit open plus) v tloušťce cca 3 cm a uvnitř desky bodově ve 3 místech (cca % plochy). Desky osadit na vazbu. 2a 2b osazování hmoždinek Dodatečné kotvení tepelně izolačních desek hmoždinkami není nutné provádět u novostaveb z cihel, bez omítek a s max. 2 nadzemními podlažími až do výšky objektu 8 m. Dodatečné kotvení tepelně izolačních desek hmoždinkami k podkladu. 3a vytvoření výztužné armovací vrstvy 3b 4a 5ab Provádění výztužné armovací vrstvy 1. krok nanášení Baumit open lepicí stěrky W. Provádění výztužné armovací vrstvy 2. krok upevnění Baumit sklotextilní síťoviny následuje technologická přestávka min. 2 3 dny (dle klimatických podmínek, teplota nad 20 C a vlhkost vzduchu do 70 %). konečná povrchová úprava Nanesení penetračního nátěru Baumit open základ (po nanesení min. 24 hod technologická přestávka). 4b Provádění výztužné armovací vrstvy 1. krok nanášení Baumit open S sanační lepicí stěrky. Aplikace Baumit open strukturální omítky a její zahlazení. 6ab 7ab

8 Reference Informační servis Baumit: Kolekce barev Baumit-ArtLine Kolekce barev Baumit-Fasádní omítky a barvy Baumit Color Design studio Fasády Tepelně izolační systémy Tepelně izolační systém open a open S KlebeAnker tepelná izolace nyní absolutně dokonalá Komplexní sanace panelových objektů Omítkové systémy Hliněné omítky Viton Baumit Nanopor omítka Sanační omítkové systémy Podlahové potěry Zahradní program Baumit servis: vzorníky barev Baumit barevné odstíny na přání vzorky aplikovaných materiálů sanační analýzy návrh barevného ztvárnění fasád tepelně technické výpočty Váš Baumit poradce: Baumit, spol. s r.o. Průmyslová 1841, Brandýs nad Labem infolinka: , fax: baumit@baumit.cz Vydání: 02/2008
