1 Technický a zkušební ústav stavební Praha, s.p. Technical and Test Institute for Construction Prague Autorizovaná osoba Notifikovaná osoba Akreditovaná zkušební laboratoř Certifikační orgán Inspekční orgán Kvalifikační orgán Authorized Body Notified Body Accredited Test Laboratory Certification Body Inspection Body Qualification Body Pobočka Zkušební laboratoř Výtisk číslo: Protokol o zkoušce Protokol číslo: ze dne: Zakázka číslo: Z ze dne: Název výrobku: Plastové a hliníkové lišty pro ETICS Napojovací okenní lišta 9 mm a 6 mm s tkaninou, napojovací okenní lišta 15 mm, napojovací okenní lišta EKO, parapetní lišta LPES, dilatace Typ: průběžná PVC s koextruzí, dilatace rohová PVC s koextruzí, nadpraží lišta s okapnicí LT Plast a VLT, ukončovací lišta UPO, nárožní lišta LKS Box, okapnička soklových lišt LTO a LTO Uni Objednatel: Styroprofile, a.s. Adresa: Čakovičky 99, Mratín Výrobce: Styroprofile, a.s. Adresa: Čakovičky 99, Mratín Výrobna: Styroprofile, a.s. Adresa: Zahradní 1946/42B, Bruntál : 266/13 Osoba odpovědná za obsah tohoto protokolu vedoucí zkušební laboratoře: Ing. Jarmila Malíková Tento protokol byl vyhotoven ve dvou výtiscích. První originál náleží zákazníkovi, druhý je archivován spolu s další dokumentací v TZÚS. Tento protokol může být reprodukován jedině celý, jinak s písemným souhlasem vedoucího zkušební laboratoře. Výsledky zkoušek a měření uvedená v tomto protokolu se týkají jen zkoušených předmětů. Strana 1/10 Technický a zkušební ústav stavební Praha, s. p. Technical and Test Institute for Construction Prague Pobočka Branch : ,3 operator Hněvkovského 77 Hněvkovského 77 : vedoucí AZL Komárov Komárov Fax: Česká republika Czech Republic malikova@tzus.cz

2 Zkušební laboratoř Pobočka 1. Předmět zkoušky Na plastových a hliníkových lištách pro ETICS byly provedeny zkoušky: měření rozměrů rázové houževnatosti tahové soudržnosti mezi síťovinou a profilovanou částí vodotěsnosti pěnové pásky přídržnosti a protažení pěnové pásky Zkoušky byly provedeny pro výkon činnosti Certifikačního orgánu na výrobky. 2. Odběr vzorků Datum dodání do AZL: Převzal: Ing. Marek Sopko Způsob uskladnění : Malá hala 3. Použité zkušební postupy Na zkoušených vzorcích byly zjišťovány vlastnosti podle následujících zkušebních norem, závazných zkušebních postupů a předpisů: měření rozměrů, rázová houževnatost, tahová soudržnost mezi síťovinou a profilovanou částí, vodotěsnost pěnové pásky, přídržnost a protažení pěnové pásky 4. Zkušební zařízení a jeho metrologická návaznost Ke zkouškám byla použita následující měřidla a zkušební zařízení: IP č. 0600T024-2 Zkušební metody a kritéria hodnocení pomocných prvků pro vnější tepelně izolační kompozitní systémy (ETICS) Část 2: Zkušební metody, vydáno březen 2013 (metodika TZÚS) měřítko svinovací o rozsahu 0-2 m (1 mm), metrologické číslo lis TIRAtest, metrologické číslo digitální posuvné měřítko rozsahu mm (0,01), metrologické číslo horkovzdušná sušárna, typ Memmert UFE 500, metrologické číslo hydrotermický box Z4HP 01, m.č zařízení na zkoušení mechanické odolnosti plastového kotevního prvku dle ETAG 006 byreta se stupnicí dle ČSN Metrologická návaznost použitých měřidel a zkušebních zařízení je doložena v Metrologickém řádu ZL. Všechna použitá měřidla byla v době použití řádně ověřena a zkalibrována. 5. Údaje o průběhu zkoušení 5.1 Příprava vzorků ke zkoušce Zkušební vzorky byly náležitě prohlédnuty. Vizuálně nebyly zjištěny žádné závady, které by mohly ovlivnit výsledky zkoušek. Rozměrová přesnost byla ověřována na všech vzorcích. Zkouška rázové houževnatosti varianta b se prováděla na lištách LT Plast, VLT a varianta a na nárožní liště s okapnicí LKS BOX. Z každého typu lišty bylo připraveno 6 zkušebních vzorků. Tři vzorky se zkoušely při teplotě -10 C a tři vzorky při laboratorní teplotě. Zkouška tahové soudržnosti mezi síťovinou a profilovanou částí se prováděla na lištách: LT Plast, VLT, LTO, LTO Uni, dilatace průběžná PVC s koextruzí, dilatace rohová PVC s koextruzí, napojovací okenní lišta 9 mm a 6 mm s tkaninou, napojovací okenní lišta EKO, ukončovací lišta UPO, parapetní lišta LPES. Pro tuto zkoušku bylo připraveno, pro každý typ zkoušeného profilu, 14 zkušebních vzorků (7 bez kondicionování + 7 po kondicionování podmínky kondicionování: +60 C alkalický roztok na 24 hodin). Zkouška vodotěsnosti se prováděla na lištách: napojovací okenní lišta 9 mm a 6 mm s tkaninou, napojovací okenní lišta EKO, napojovací okenní lišta 15 mm, parapetní lišta LPES. Pro tuto zkoušku byl připraven 1 zkušební vzorek od každého typu zkoušeného profilu. Zkouška přídržnosti a protažení pěnové pásky se prováděla na lištách: napojovací okenní lišta 9 mm a 6 mm s tkaninou, napojovací okenní lišta 15 mm, napojovací okenní lišta EKO, parapetní lišta LPES. Pro tuto zkoušku bylo připraveno, pro každý typ zkoušeného profilu, 10 zkušebních vzorků (5 bez kondicionování zkušební vorek se zkouší 24 hodin po nalepení na nerezový profil + 5 po kondicionování podmínky kondicionování: +70 C na 7 dní). Strana 2/10

3 5.2 Průběh zkoušek Zkoušky byly provedeny dle zkušebního postupu uvedeného v bodě Výsledky zkoušek 6.1 Ověření rozměrů Tabulka č. 1 Okapnička soklových lišt PVC - LTO A B C D - šířka 4,6 5,2 17,6 99 4,7 5,3 17, ,6 5,3 17,6 99 4,6 5,3 17,6 99 Tabulka č. 2 Okapnička soklových lišt PVC LTO Uni A B C D 5,2 5,4 18,3 97 5,2 5,5 18,1 97 5,2 5,5 18,4 97 5,2 5,5 18,3 97 Tabulka č. 3 Napojovací okenní lišta s tkaninou 6 mm A B C D E F Šířka 5,9 3,7 5,5 9,8 5,3 2,0 97 5,9 3,6 5,5 9,8 5,3 2,0 98 5,9 3,6 5,6 9,8 5,4 2,0 98 5,9 3,6 5,5 9,8 5,3 2,0 98 Tabulka č. 4 Napojovací okenní lišta s tkaninou 9 mm A B C D E F Šířka 8,7 6,0 7,9 10,1 5,2 2,0 98 8,6 6,0 7,9 10,1 5,2 2,0 98 8,5 6,0 7,9 10,1 5,2 2,0 98 8,6 6,0 7,9 10,1 5,2 2,0 98 Tabulka č. 5 Napojovací okenní lišta 15 mm A B C D E F 8,8 5,6 7,9 13,2 6,8 2,0 8,7 5,7 8,0 13,2 6,8 2,0 8,7 5,7 8,0 13,2 6,8 2,0 8,7 5,7 8,0 13,2 6,8 2,0 Strana 3/10

4 Tabulka č. 6 Napojovací okenní lišta - EKO A B C D šířka 5,9 8,0 2, ,7 8,0 2, ,7 8,0 2, ,8 8,0 2,0 101 Tabulka č. 7 Nadpraží lišta s okapnicí LT PLAST A B C D šířka 1 šířka 2 27,6 19,7 8,3 1, ,7 19,5 8,4 1, ,7 19,5 8,3 1, ,7 19,6 8,3 1, Tabulka č. 8 Nadpraží lišta s okapnicí VLT A B C šířka 1 šířka 2 7,0 19,2 1, ,0 19,4 1, ,0 19,5 1, ,0 19,4 1, Tabulka č. 9 Parapetní lišta PVC s tkaninou LPES (použitá lišta LT viz. tabulka č. 7) A B C D šířka 27,6 15,0 3, ,7 15,1 3, ,7 15,0 3, ,7 15,0 3, Rázová houževnatost Tabulka č. 10 varianta a Nárožní lišta LKS Box Označení Dopadová výška h [cm] Dopadová výška h [cm] za normální teploty při teplotě 10 C 1 30 bez porušení 15 bez porušení 2 30 porušeno 15 bez porušení 3 30 porušeno 15 bez porušení Tabulka č. 11 varianta b Nadpraží lišta s okapnicí VLT Označení Dopadová výška h [cm] Dopadová výška h [cm] za normální teploty při teplotě 10 C 1 30 bez porušení 15 bez porušení 2 30 bez porušení 15 bez porušení 3 30 bez porušení 15 bez porušení Strana 4/10

5 Tabulka č. 12 varianta b Nadpraží lišta s okapnicí LT PLAST Označení Dopadová výška h [cm] Dopadová výška h [cm] za normální teploty při teplotě 10 C 1 30 bez porušení 15 bez porušení 2 30 bez porušení 15 bez porušení 3 30 bez porušení 15 bez porušení 6.3 Tahová soudržnost mezi síťovinou a profilovanou částí Tabulka č. 13 Napojovací okenní lišta s tkaninou 6 mm 1 35,3* vytržení síťoviny z profilu 1 46,7 vytržení síťoviny z profilu 2 50,4 vytržení síťoviny z profilu 2 55,9 vytržení síťoviny z profilu 3 70,7 vytržení síťoviny z profilu 3 38,4* 4 76,5* vytržení síťoviny z profilu 4 71,9* vytržení síťoviny z profilu vytržení síťoviny z profilu 5 41,3 vytržení síťoviny z profilu 5 64,3 vytržení síťoviny z profilu 6 53,1 vytržení síťoviny z profilu 6 40,3 vytržení síťoviny z profilu 7 52,3 vytržení síťoviny z profilu 7 54,0 vytržení síťoviny z profilu 53, ,2 -- Pozn.: * nejnižší a nejvyšší maximální síly se nezapočítává Tabulka č. 14 Napojovací okenní lišta s tkaninou 9 mm 1 112,2* vytržení síťoviny z profilu 1 169,1* vytržení síťoviny z profilu 2 185,6 vytržení síťoviny z profilu 2 144,4 vytržení síťoviny z profilu 3 194,3 vytržení síťoviny z profilu 3 141,8 vytržení síťoviny z profilu 4 124,8 vytržení síťoviny z profilu 4 165,0 vytržení síťoviny z profilu 5 220,8* vytržení síťoviny z profilu 5 131,2* vytržení síťoviny z profilu 6 172,6 vytržení síťoviny z profilu 6 132,7 vytržení síťoviny z profilu 7 198,2 vytržení síťoviny z profilu 7 156,7 vytržení síťoviny z profilu 175, ,1 -- Pozn.: * nejnižší a nejvyšší maximální síly se nezapočítává Tabulka č. 15 Parapetní lišta LPES 1 356,3 odlepení síťoviny z profilu ,4 odlepení síťoviny z profilu ,5* odlepení síťoviny z profilu ,0 odlepení síťoviny z profilu 4 Síťovina odpadla od profilu v průběhu 5 407,4 odlepení síťoviny z profilu 5 kondicionování 6 435,3* odlepení síťoviny z profilu ,3 odlepení síťoviny z profilu 7 379,9 -- Pozn.: * nejnižší a nejvyšší maximální síly se nezapočítává Strana 5/10

6 Tabulka č. 16 Nadpraží lišta s okapnicí LT PLAST 1 182,7* odlepení síťoviny z profilu ,4* odlepení síťoviny z profilu ,5 odlepení síťoviny z profilu ,4 odlepení síťoviny z profilu 4 Síťovina odpadla od profilu v průběhu 5 241,4 odlepení síťoviny z profilu 5 kondicionování 6 265,2 odlepení síťoviny z profilu ,2 odlepení síťoviny z profilu 7 260,1 -- Pozn.: * nejnižší a nejvyšší maximální síly se nezapočítává Tabulka č. 17 Nadpraží lišta s okapnicí VLT 1 205,5* odlepení síťoviny z profilu 1 23,9 odlepení síťoviny z profilu 2 362,1 odlepení síťoviny z profilu 2 29,0 odlepení síťoviny z profilu 3 411,2 odlepení síťoviny z profilu 3 35,4* odlepení síťoviny z profilu 4 416,9* odlepení síťoviny z profilu 4 13,4* odlepení síťoviny z profilu 5 395,8 odlepení síťoviny z profilu 5 33,7 odlepení síťoviny z profilu 6 229,7 odlepení síťoviny z profilu 6 23,0 odlepení síťoviny z profilu 7 400,4 odlepení síťoviny z profilu 7 17,9 odlepení síťoviny z profilu 359, ,5 -- Pozn.: * nejnižší a nejvyšší maximální síly se nezapočítává Tabulka č. 18 Okapnička soklových lišt LTO 1 12,2 vytržení síťoviny z profilu 1 23,9 vytržení síťoviny z profilu 2 11,1 vytržení síťoviny z profilu 2 29,0 vytržení síťoviny z profilu 3 16,5* vytržení síťoviny z profilu 3 35,4* vytržení síťoviny z profilu 4 8,1 vytržení síťoviny z profilu 4 13,4* vytržení síťoviny z profilu 5 2,6 vytržení síťoviny z profilu 5 33,7 vytržení síťoviny z profilu 6 15,9 vytržení síťoviny z profilu 6 23,0 vytržení síťoviny z profilu 7 1,1* vytržení síťoviny z profilu 7 17,9 vytržení síťoviny z profilu 10, ,5 -- Pozn.: * nejnižší a nejvyšší maximální síly se nezapočítává Strana 6/10

7 Tabulka č. 19 Okapnička soklových lišt LTO Uni 1 53,0 vytržení síťoviny z profilu 1 64,4 vytržení síťoviny z profilu 2 95,2* vytržení síťoviny z profilu 2 66,4 vytržení síťoviny z profilu 3 39,5* vytržení síťoviny z profilu 3 59,5 vytržení síťoviny z profilu 4 72,8 vytržení síťoviny z profilu 4 67,3 vytržení síťoviny z profilu 5 79,9 vytržení síťoviny z profilu 5 68,2* vytržení síťoviny z profilu 6 76,5 vytržení síťoviny z profilu 6 40,2* vytržení síťoviny z profilu 7 70,0 vytržení síťoviny z profilu 7 57,5 vytržení síťoviny z profilu 70, ,0 -- Pozn.: * nejnižší a nejvyšší maximální síly se nezapočítává Tabulka č. 20 Napojovací okenní lišta EKO 1 123,8* vytržení síťoviny z profilu 1 129,0* vytržení síťoviny z profilu 2 222,3* vytržení síťoviny z profilu 2 82,3 vytržení síťoviny z profilu 3 186,5 vytržení síťoviny z profilu 3 75,4 vytržení síťoviny z profilu 4 220,6 vytržení síťoviny z profilu 4 90,8 vytržení síťoviny z profilu 5 208,5 vytržení síťoviny z profilu 5 77,4 vytržení síťoviny z profilu 6 176,5 vytržení síťoviny z profilu 6 74,5* vytržení síťoviny z profilu 7 207,2 vytržení síťoviny z profilu 7 95,9 vytržení síťoviny z profilu 199, ,4 -- Pozn.: * nejnižší a nejvyšší maximální síly se nezapočítává Tabulka č. 21 Ukončovací lišta UPO 1 300,7 odlepení síťoviny z profilu 1 20,8 odlepení síťoviny z profilu 2 183,9 odlepení síťoviny z profilu 2 21,6 odlepení síťoviny z profilu 3 324,7* odlepení síťoviny z profilu 3 5,0* odlepení síťoviny z profilu 4 160,9* odlepení síťoviny z profilu 4 34,3* odlepení síťoviny z profilu 5 219,9 odlepení síťoviny z profilu 5 21,9 odlepení síťoviny z profilu 6 231,2 odlepení síťoviny z profilu 6 24,9 odlepení síťoviny z profilu 7 255,5 odlepení síťoviny z profilu 7 27,3 odlepení síťoviny z profilu 238, ,3 -- Pozn.: * nejnižší a nejvyšší maximální síly se nezapočítává Strana 7/10

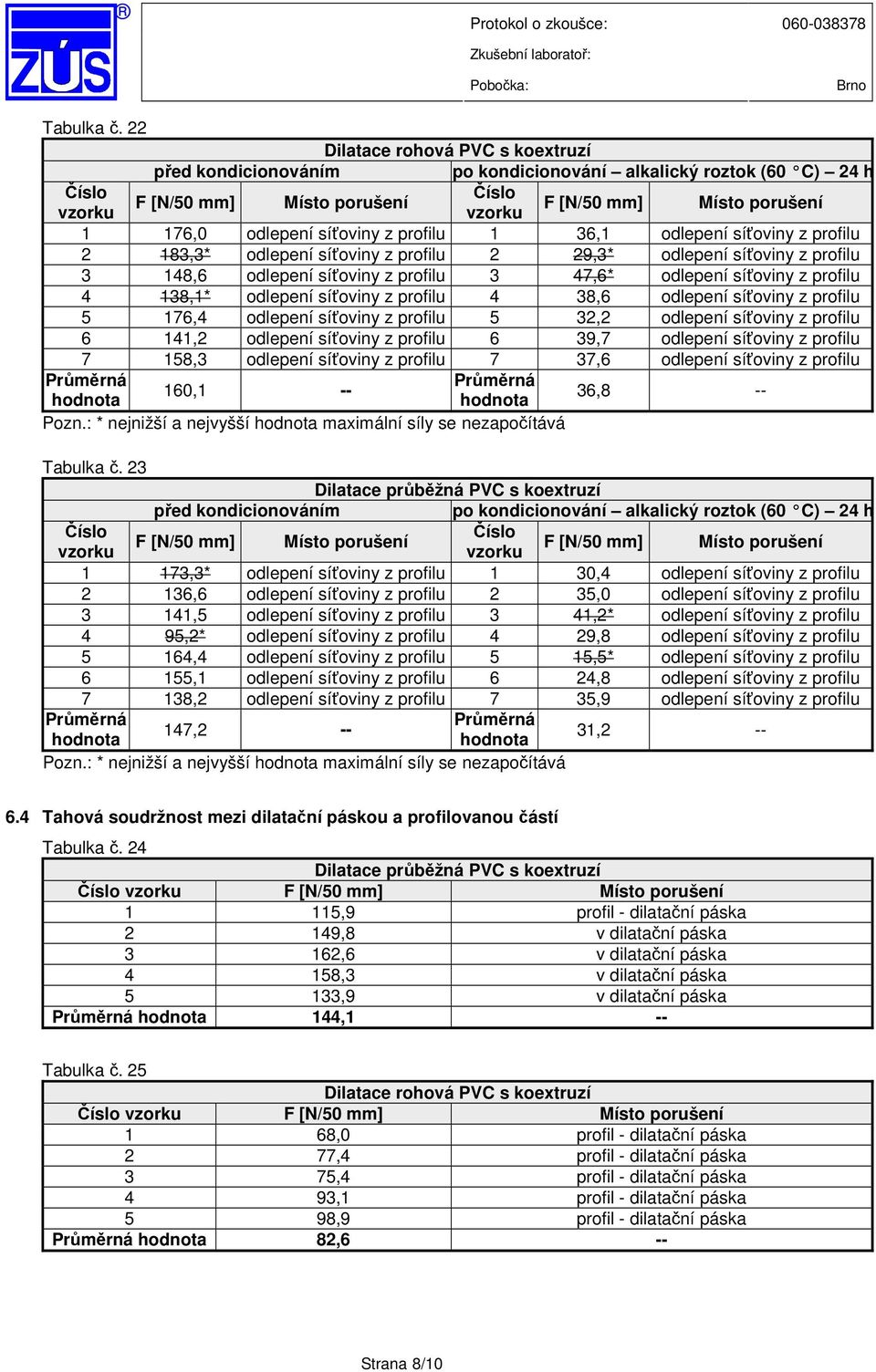

8 Tabulka č. 22 Dilatace rohová PVC s koextruzí 1 176,0 odlepení síťoviny z profilu 1 36,1 odlepení síťoviny z profilu 2 183,3* odlepení síťoviny z profilu 2 29,3* odlepení síťoviny z profilu 3 148,6 odlepení síťoviny z profilu 3 47,6* odlepení síťoviny z profilu 4 138,1* odlepení síťoviny z profilu 4 38, ,4 odlepení síťoviny z profilu 5 32,2 odlepení síťoviny z profilu odlepení síťoviny z profilu 6 141,2 odlepení síťoviny z profilu 6 39,7 odlepení síťoviny z profilu 7 158,3 odlepení síťoviny z profilu 7 37,6 odlepení síťoviny z profilu 160, ,8 -- Pozn.: * nejnižší a nejvyšší maximální síly se nezapočítává Tabulka č. 23 Dilatace průběžná PVC s koextruzí 1 173,3* odlepení síťoviny z profilu 1 30,4 odlepení síťoviny z profilu 2 136,6 odlepení síťoviny z profilu 2 35,0 odlepení síťoviny z profilu 3 141,5 odlepení síťoviny z profilu 3 41,2* odlepení síťoviny z profilu 4 95,2* odlepení síťoviny z profilu 4 29,8 odlepení síťoviny z profilu 5 164,4 odlepení síťoviny z profilu 5 15,5* odlepení síťoviny z profilu 6 155,1 odlepení síťoviny z profilu 6 24,8 odlepení síťoviny z profilu 7 138,2 odlepení síťoviny z profilu 7 35,9 odlepení síťoviny z profilu 147, ,2 -- Pozn.: * nejnižší a nejvyšší maximální síly se nezapočítává 6.4 Tahová soudržnost mezi dilatační páskou a profilovanou částí Tabulka č. 24 Dilatace průběžná PVC s koextruzí 1 115,9 profil - dilatační páska 2 149,8 v dilatační páska 3 162,6 v dilatační páska 4 158,3 v dilatační páska 5 133,9 v dilatační páska 144,1 -- Tabulka č. 25 Dilatace rohová PVC s koextruzí 1 68,0 profil - dilatační páska 2 77,4 profil - dilatační páska 3 75,4 profil - dilatační páska 4 93,1 profil - dilatační páska 5 98,9 profil - dilatační páska 82,6 -- Strana 8/10

9 6.5 Vodotěsnost pěnové pásky Tabulka č. 26 Typ profilu Napojovací okenní lišta s tkaninou 9 mm Napojovací okenní lišta s tkaninou 6 mm Napojovací okenní lišta s tkaninou 15 mm Napojovací okenní lišta s tkaninou EKO Parapetní lišta LPES Výsledek zkoušky vyhovuje vyhovuje vyhovuje vyhovuje vyhovuje 6.6 Přídržnost pěnové pásky Tabulka č. 27 Napojovací okenní lišta s tkaninou 9 mm po kondicionování 7 dní (70 C) 1 75,7 páska - plastový profil 1 42,4 páska - plastový profil 2 59,1 páska - ocelový profil 2 40,7 páska - plastový profil 3 93,5 páska - ocelový profil 3 43,2 páska - plastový profil 4 17,2 páska - plastový profil 4 38,5 páska - plastový profil 5 109,1 páska - plastový profil 5 40,3 páska - plastový profil 70, ,0 -- Tabulka č. 28 Napojovací okenní lišta s tkaninou 6 mm po kondicionování 7 dní (70 C) 1 48,9 páska nerezový profil 1 43,7 páska - plastový profil 2 70,5 páska nerezový profil 2 43,7 páska - plastový profil 3 108,1 páska nerezový profil 3 42,7 páska - plastový profil 4 56,5 páska nerezový profil 4 40,5 páska - plastový profil 5 80,9 páska nerezový profil 5 39,3 páska - plastový profil 73, ,0 -- Tabulka č. 29 Napojovací okenní lišta 15 mm po kondicionování 7 dní (70 C) 1 63,7 páska - plastový profil 1 89,1 páska - plastový profil 2 109,2 páska - plastový profil 2 118,1 páska - plastový profil 3 39,7 páska - plastový profil 3 106,9 páska - plastový profil 4 75,4 páska - plastový profil 4 113,5 páska - plastový profil 5 95,2 páska - plastový profil 5 104,7 páska - plastový profil 76, ,5 -- Strana 9/10

10 Tabulka č. 30 Napojovací okenní lišta s tkaninou EKO po kondicionování 7 dní (70 C) 1 27,3 páska - plastový profil 1 58,6 páska - plastový profil 2 44,5 páska - plastový profil 2 55,8 páska - plastový profil 3 50,7 páska - plastový profil 3 99,8 páska - plastový profil 4 42,4 páska - plastový profil 4 154,7 páska - plastový profil 5 41,1 páska - plastový profil 5 90,1 páska - plastový profil 41, ,8 -- Tabulka č. 31 Parapetní lišta LPES po kondicionování 7 dní (70 C) 1 137,1 páska - plastový profil 1 132,8 páska - plastový profil 2 133,8 páska - plastový profil 2 140,4 páska - plastový profil 3 128,3 páska - plastový profil 3 128,4 páska - plastový profil 4 138,0 páska - plastový profil 4 143,2 páska - plastový profil 5 143,4 páska - plastový profil 5 137,0 páska - plastový profil 136, ,4 -- Datum provedení zkoušek: Provedení zkoušky: Ing. Eliška Jonáková Protokol vypracoval: Ing. Eliška Jonáková Strana 10/10
