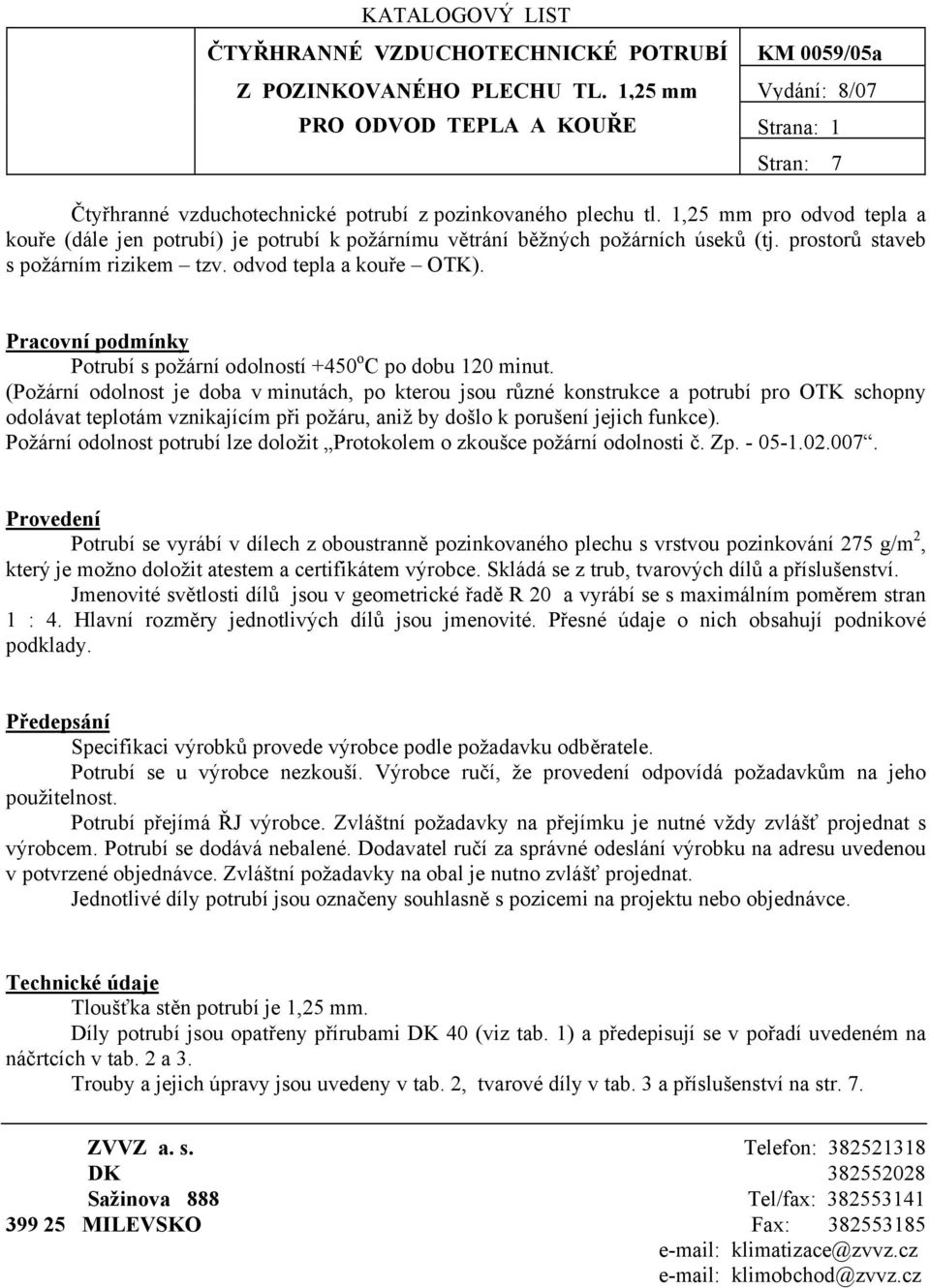

1 KATALOGOVÝ LIST ČTYŘHRANNÉ VZDUCHOTECHNICKÉ POTRUBÍ KM 0059/05a Z POZINKOVANÉHO PLECHU TL. 1,25 mm Vydání: 8/07 PRO ODVOD TEPLA A KOUŘE Strana: 1 Stran: 7 Čtyřhranné vzduchotechnické potrubí z pozinkovaného plechu tl. 1,25 mm pro odvod tepla a kouře (dále jen potrubí) je potrubí k požárnímu větrání běžných požárních úseků (tj. prostorů staveb s požárním rizikem tzv. odvod tepla a kouře OTK). Pracovní podmínky Potrubí s požární odolností +450 o C po dobu 120 minut. (Požární odolnost je doba v minutách, po kterou jsou různé konstrukce a potrubí pro OTK schopny odolávat teplotám vznikajícím při požáru, aniž by došlo k porušení jejich funkce). Požární odolnost potrubí lze doložit Protokolem o zkoušce požární odolnosti č. Zp Provedení Potrubí se vyrábí v dílech z oboustranně pozinkovaného plechu s vrstvou pozinkování 275 g/m 2, který je možno doložit atestem a certifikátem výrobce. Skládá se z trub, tvarových dílů a příslušenství. Jmenovité světlosti dílů jsou v geometrické řadě R 20 a vyrábí se s maximálním poměrem stran 1 : 4. Hlavní rozměry jednotlivých dílů jsou jmenovité. Přesné údaje o nich obsahují podnikové podklady. Předepsání Specifikaci výrobků provede výrobce podle požadavku odběratele. Potrubí se u výrobce nezkouší. Výrobce ručí, že provedení odpovídá požadavkům na jeho použitelnost. Potrubí přejímá ŘJ výrobce. Zvláštní požadavky na přejímku je nutné vždy zvlášť projednat s výrobcem. Potrubí se dodává nebalené. Dodavatel ručí za správné odeslání výrobku na adresu uvedenou v potvrzené objednávce. Zvláštní požadavky na obal je nutno zvlášť projednat. Jednotlivé díly potrubí jsou označeny souhlasně s pozicemi na projektu nebo objednávce. Technické údaje Tloušťka stěn potrubí je 1,25 mm. Díly potrubí jsou opatřeny přírubami DK 40 (viz tab. 1) a předepisují se v pořadí uvedeném na náčrtcích v tab. 2 a 3. Trouby a jejich úpravy jsou uvedeny v tab. 2, tvarové díly v tab. 3 a příslušenství na str. 7. ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: klimatizace@zvvz.cz klimobchod@zvvz.cz

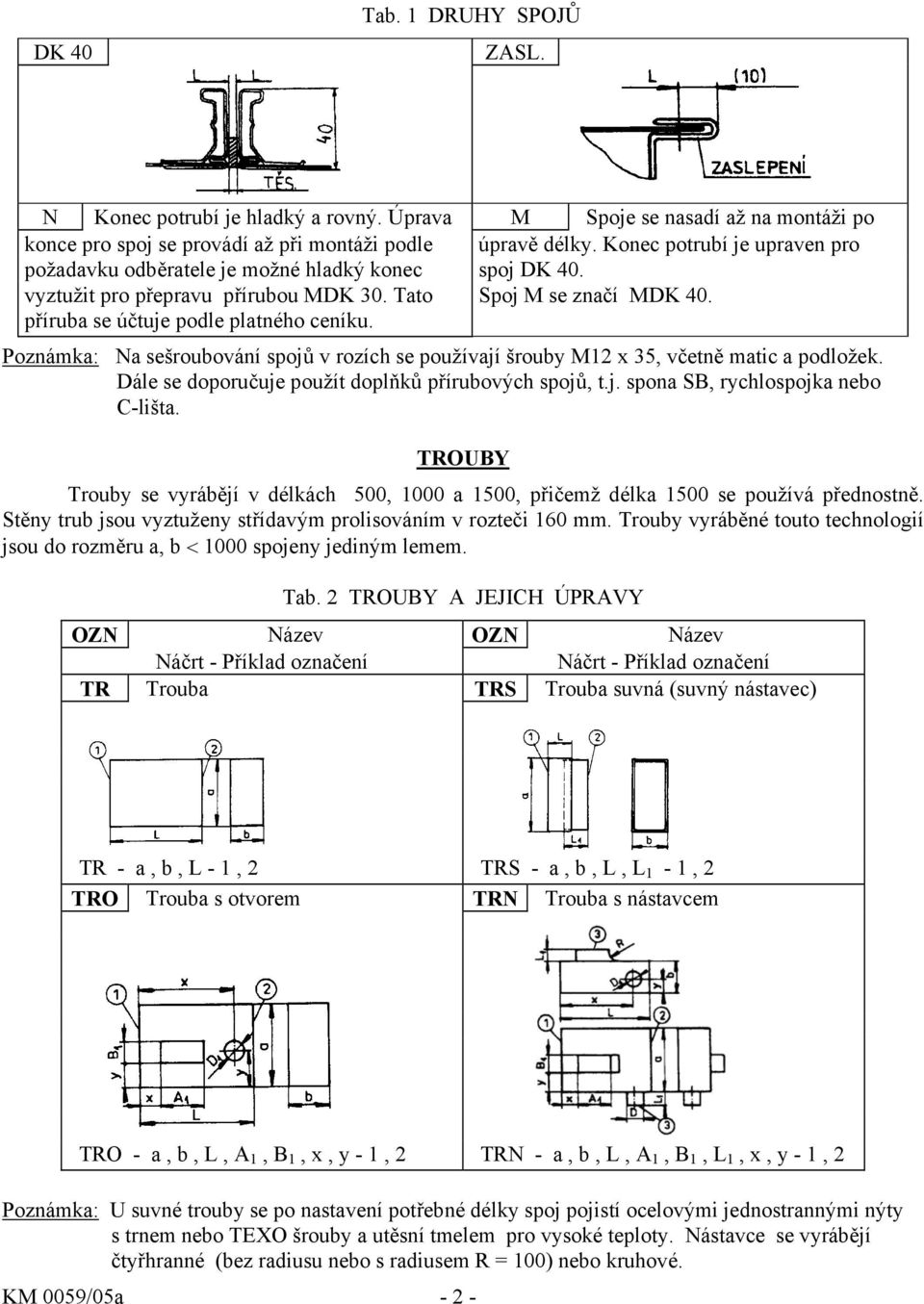

2 DK 40 Tab. 1 DRUHY SPOJŮ ZASL. N Konec potrubí je hladký a rovný. Úprava M Spoje se nasadí až na montáži po konce pro spoj se provádí až při montáži podle úpravě délky. Konec potrubí je upraven pro požadavku odběratele je možné hladký konec spoj DK 40. vyztužit pro přepravu přírubou MDK 30. Tato Spoj M se značí MDK 40. příruba se účtuje podle platného ceníku. Poznámka: Na sešroubování spojů v rozích se používají šrouby M12 x 35, včetně matic a podložek. Dále se doporučuje použít doplňků přírubových spojů, t.j. spona SB, rychlospojka nebo C-lišta. TROUBY Trouby se vyrábějí v délkách 500, 1000 a 1500, přičemž délka 1500 se používá přednostně. Stěny trub jsou vyztuženy střídavým prolisováním v rozteči 160 mm. Trouby vyráběné touto technologií jsou do rozměru a, b < 1000 spojeny jediným lemem. Tab. 2 TROUBY A JEJICH ÚPRAVY OZN Název OZN Název TR Trouba TRS Trouba suvná (suvný nástavec) TR - a, b, L - 1, 2 TRS - a, b, L, L 1-1, 2 TRO Trouba s otvorem TRN Trouba s nástavcem TRO - a, b, L, A 1, B 1, x, y - 1, 2 TRN - a, b, L, A 1, B 1, L 1, x, y - 1, 2 Poznámka: U suvné trouby se po nastavení potřebné délky spoj pojistí ocelovými jednostrannými nýty s trnem nebo TEXO šrouby a utěsní tmelem pro vysoké teploty. Nástavce se vyrábějí čtyřhranné (bez radiusu nebo s radiusem R = 100) nebo kruhové. KM 0059/05a - 2 -

3 TVAROVÉ DÍLY Tvarovými díly se rozumí oblouky, kolena, odskoky, přechody, rozbočky, tvarové a kalhotové kusy. Pro možnost počítačového zpracování jak v předvýrobě tak ve výrobě jsou v tab. 3 tyto díly číselně označeny. Spojení stěn tvarových dílů se provádí v rozích pittsburským lemem. U stěn větších než 1400 mm se provádí jejich spojení ležatým nebo stojatým lemem. U oblouků, kolen, rozboček a tvarových kusů jsou poloměry vnitřního zakřivení jednotné R = 100 mm. Rozměry e, f mohou být od 50 do 500 mm. Vyrábí se s úhlem α = 30 o, 45 o, 60 o, 75 o a 90 o (oblouk α = 15 o se jako samostatný nedoporučuje). Oblouky a kolena mohou být vybaveny vodícími plechy, jejich počet se určuje podle rozměrů b, d. Oblouky α = 90 o kde b > 2000 se doporučuje dělit na 2 x 45 o z výrobních i transportních důvodů. Pro ztužení rozpěrnými trubkami nesmí být použity plastové hmoždinky. Pokud jsou v projektu předepsány v oblouku nebo v koleně vodící plechy, nepoužívat pro jejich připevnění niple s pryžovou podložkou! Do rozboček a tvarových kusů je možno umístit škrtící klapky podle KM nebo KM , náběhové a vodící plechy. U přechodů a odskoků určuje rozměry x a y výrobce podle použitých přírub. Přechody čtyřhran - kruh na které navazuje potrubí SPIRO podle KM jsou na straně kruhu bez příruby. Tab. 3 TVAROVÉ DÍLY OZN Název OZN Název 020 Oblouk 021 Oblouk přechodový a, b, R, α, e, f - 1, a, b, d, R, α, e, f - 1, Koleno 031 Koleno přechodové a, b, R, α, e, f - 1, a, b, d, R, α, e, f - 1, 2 Pokračuje KM 0059/05a

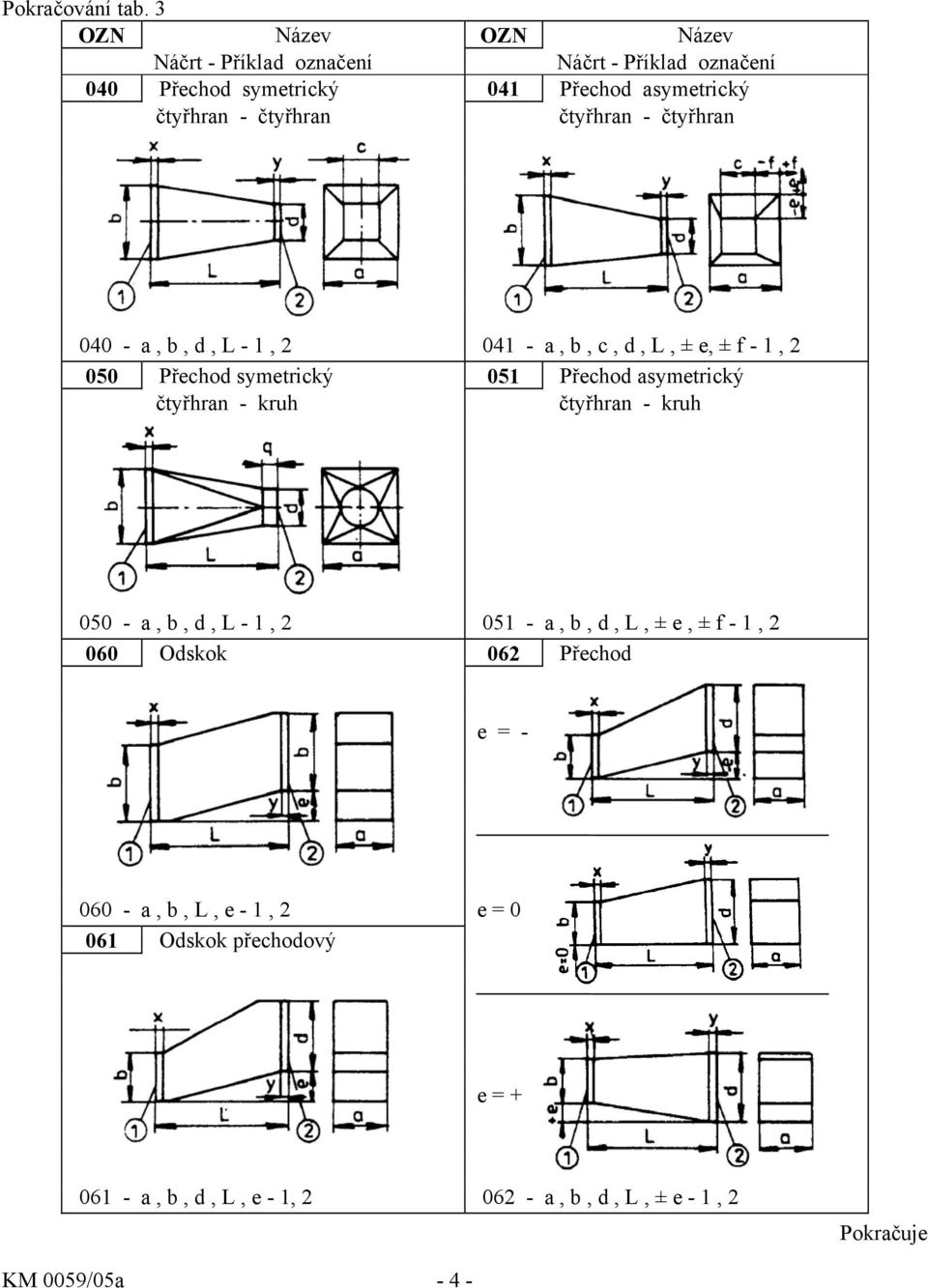

4 Pokračování tab. 3 OZN Název OZN Název 040 Přechod symetrický 041 Přechod asymetrický čtyřhran - čtyřhran čtyřhran - čtyřhran a, b, d, L - 1, a, b, c, d, L, ± e, ± f - 1, Přechod symetrický 051 Přechod asymetrický čtyřhran - kruh čtyřhran - kruh a, b, d, L - 1, a, b, d, L, ± e, ± f - 1, Odskok 062 Přechod e = a, b, L, e - 1, 2 e = Odskok přechodový e = a, b, d, L, e - 1, a, b, d, L, ± e - 1, 2 Pokračuje KM 0059/05a - 4 -

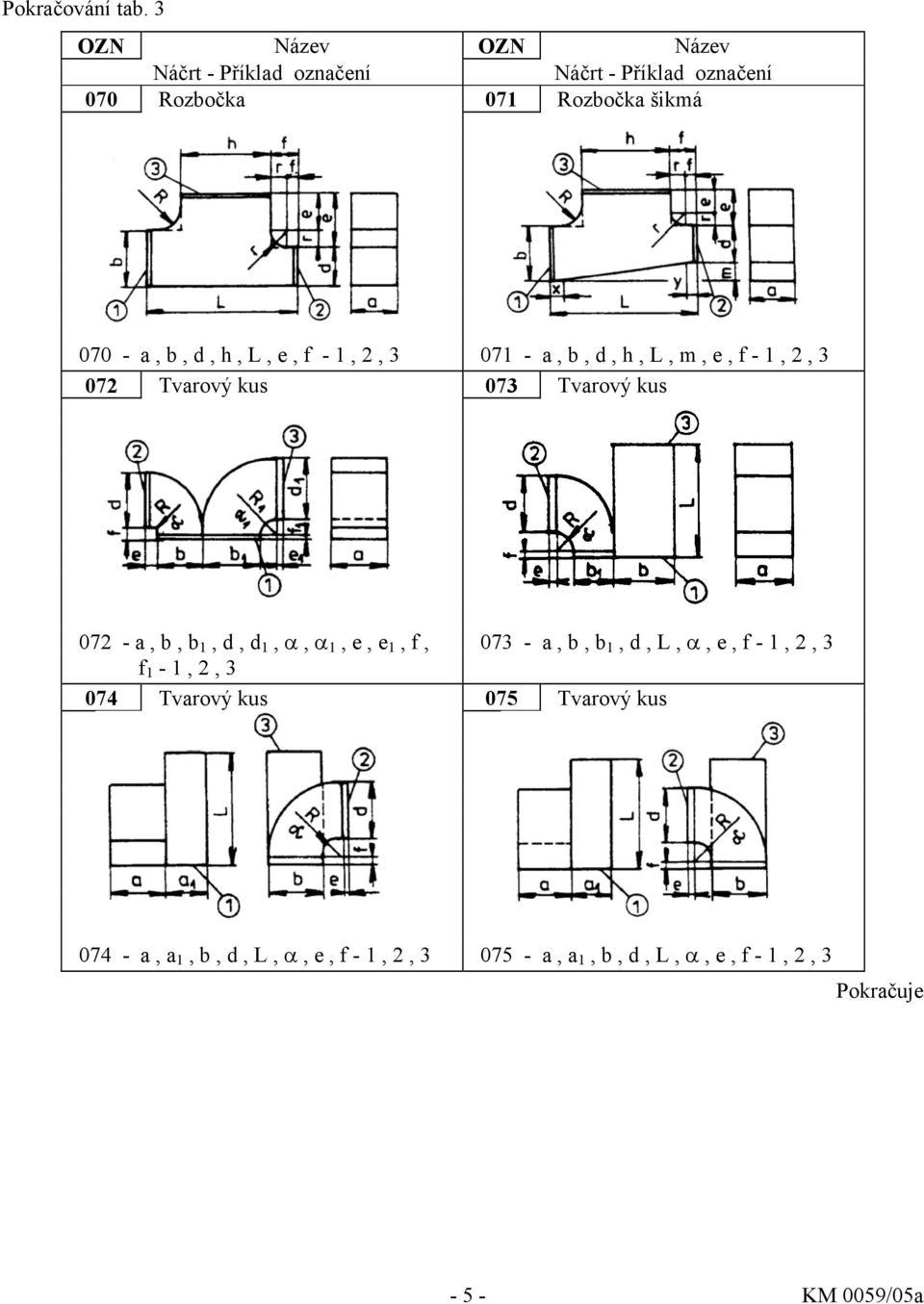

5 074 - a, a 1, b, d, L, α, e, f - 1, 2, a, a 1, b, d, L, α, e, f - 1, 2, 3 Pokračuje Pokračování tab. 3 OZN Název OZN Název 070 Rozbočka 071 Rozbočka šikmá a, b, d, h, L, e, f - 1, 2, a, b, d, h, L, m, e, f - 1, 2, Tvarový kus 073 Tvarový kus a, b, b 1, d, d 1, α, α 1, e, e 1, f, a, b, b 1, d, L, α, e, f - 1, 2, 3 f 1-1, 2, Tvarový kus 075 Tvarový kus KM 0059/05a

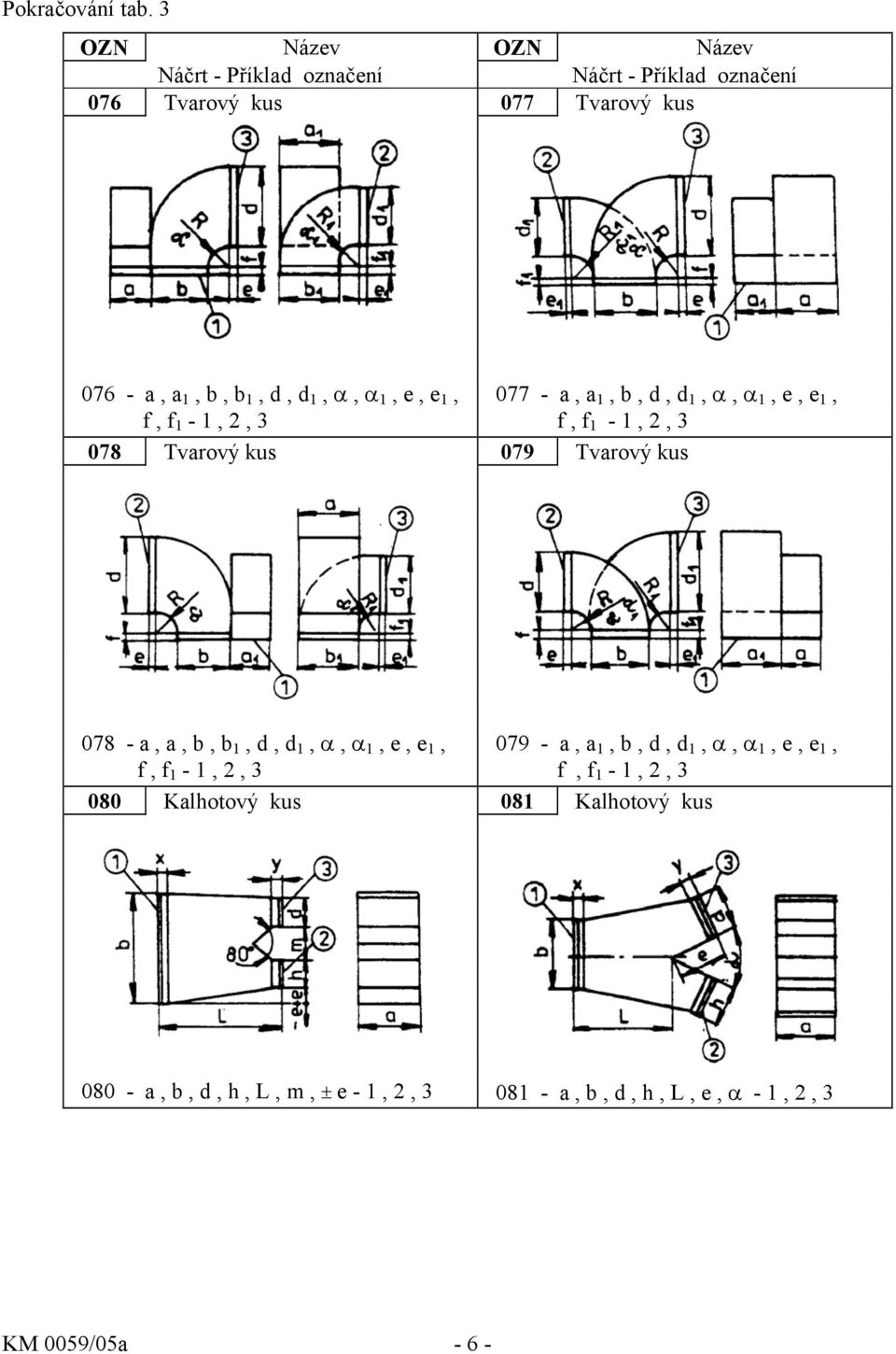

6 Pokračování tab. 3 OZN Název OZN Název 076 Tvarový kus 077 Tvarový kus a, a 1, b, b 1, d, d 1, α, α 1, e, e 1, a, a 1, b, d, d 1, α, α 1, e, e 1, f, f 1-1, 2, 3 f, f 1-1, 2, Tvarový kus 079 Tvarový kus a, a, b, b 1, d, d 1, α, α 1, e, e 1, a, a 1, b, d, d 1, α, α 1, e, e 1, f, f 1-1, 2, 3 f, f 1-1, 2, Kalhotový kus 081 Kalhotový kus a, b, d, h, L, m, ± e - 1, 2, a, b, d, h, L, e, α - 1, 2, 3 KM 0059/05a - 6 -

7 Abnormální provedení Požadavky na: - poměr jmenovitých rozměrů větší než 1 : 4 - délky trub L > zvýšenou těsnost - vodotěsnost - tmelení - atypické ztužení - zvláštní požadavky na přejímku - zvláštní požadavky na obaly je nutné projednat s výrobcem! PŘÍSLUŠENSTVÍ Příslušenstvím se rozumí díly, které jsou potřebné ke kompletaci a nejsou uvedeny v tab. 2 a 3. Jedná se zejména o: - hlavice podle KM a podle KM 0033/94 - stříšky podle KM tlumiče hluku podle KM 0053/02 - škrtící klapky podle KM , KM náběhové plechy - vodící plechy - vyústky, mřížky - těsnící materiál (tmel a těsnící páska odolné vysokým teplotám) - spojovací materiál Poznámka: Požadavek na spojovací a těsnící materiál, jakož i na doplňky přírubových spojů, musí být uveden na objednávce. ZVVZ a. s. Telefon: DK Sažinova 888 Tel/fax: MILEVSKO Fax: KM 0059/05a klimatizace@zvvz.cz klimobchod@zvvz.cz

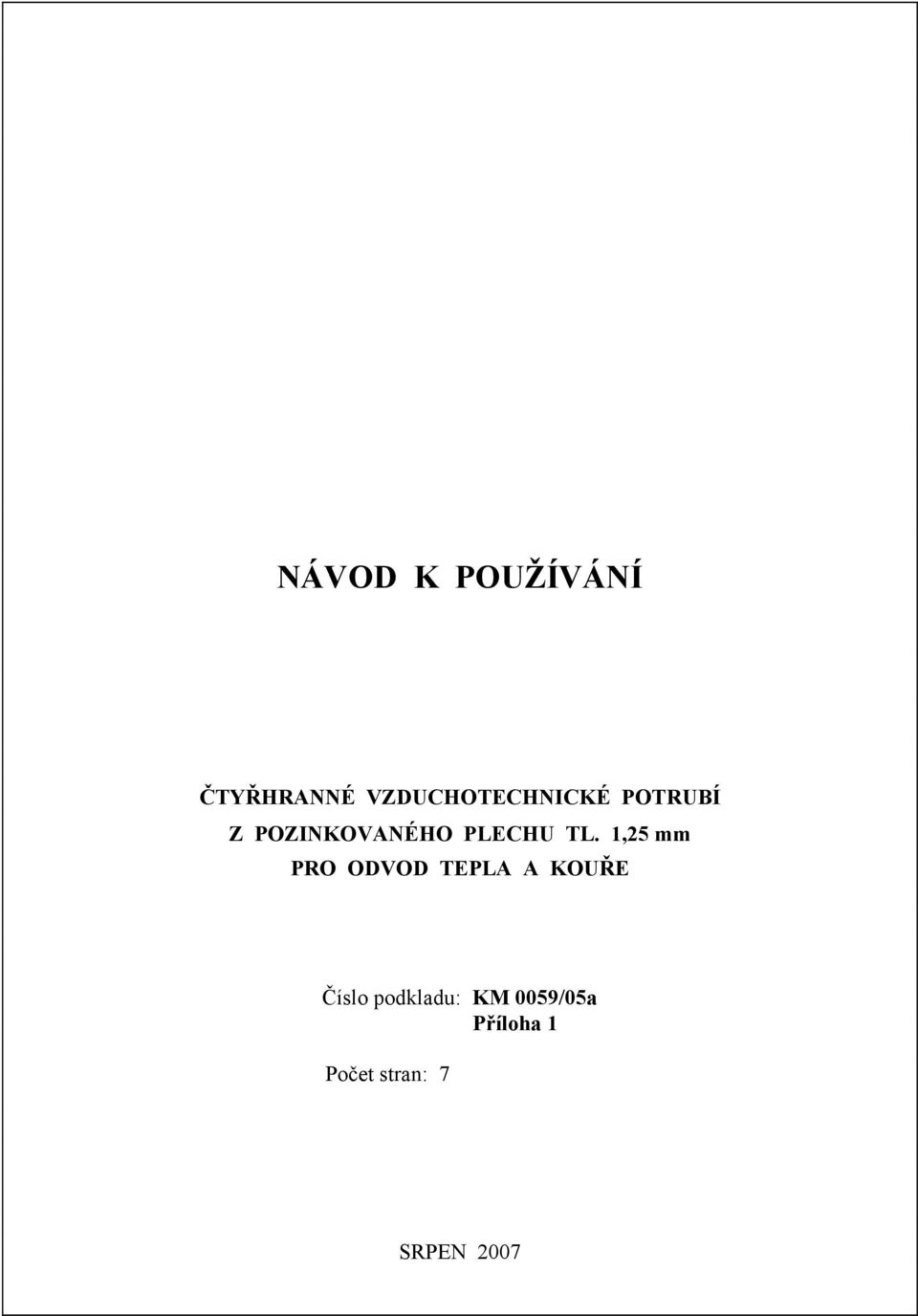

8 NÁVOD K POUŽÍVÁNÍ ČTYŘHRANNÉ VZDUCHOTECHNICKÉ POTRUBÍ Z POZINKOVANÉHO PLECHU TL. 1,25 mm PRO ODVOD TEPLA A KOUŘE Číslo podkladu: KM 0059/05a Příloha 1 Počet stran: 7 SRPEN 2007

9 Příloha 1 ke KM 0059/05a 1 ÚVOD 1.1 Návod k používání (dále jen návod) je určen všem uživatelům čtyřhranného vzduchotechnického potrubí z pozinkovaného plechu tl. 1,25 mm pro odvod tepla a kouře (dále jen potrubí). Návod obsahuje pokyny pro bezpečnost, dodávání, dopravu, přejímání, skladování, montáž, manipulaci, údržbu a likvidaci potrubí. 1.2 Čištění a údržbu potrubí smí provádět pouze poučení a zaškolení pracovníci podle pokynů a pod dohledem odpovědného pracovníka, v souladu s tímto návodem. 2 BEZPEČNOST 2.1 Bezpečnost je podmíněna kvalitou montáže do systému potrubního rozvodu. 2.2 Vzduchovody opatřené spoji (přírubami) musí být dle ČSN při montáži vodivě spojeny pro ochranu před nebezpečným dotykovým napětím. 2.3 Za postačující vodivé spojení u potrubí spojovaných přírubami se považuje spojení přírub, u kterého jedna hlava stahovacího šroubu a jedné matice jsou podloženy vějířovitými podložkami s vnějším ozubením. Tento spojovací materiál musí být vhodně chráněn proti korozi - pozinkovaní. 3 DODÁVÁNÍ, DOPRAVA, PŘEJÍMÁNÍ, SKLADOVÁNÍ 3.1 Dodávání V rozsahu dodávky je kompletní potrubí v objednaném provedení a průvodní technická dokumentace Průvodní technická dokumentace obsahuje: a) dodací list, b) seznam dokumentace, c) osvědčení o jakosti a kompletnosti dodávky, d) katalogový list vč. přílohy 1 - návod k používání. 3.2 Doprava Podle požadavku odběratele. - volně bez obalu, na dopravním prostředku musí být potrubí postaveno na jednu z větších přírub tak, aby nedocházelo k jeho deformacím - ve svazku se dopravují lišty na zhotovení přírub při montáži (pokud je požadavek na objednávce) V obalu se dopravují spojovací rohovníky, doplňky přírubových spojů a těsnící materiál (pokud je požadován zákazníkem). 3.3 Přejímání Rozsah a způsob přejímky se provádí podle ujednání (smlouvy) mezi dodavatelem a odběratelem Při přejímce je nutné zkontrolovat, zda výrobek byl dodán v dohodnutém provedení a rozsahu (viz čl ) a včetně průvodní technické dokumentace (viz čl ), zda nebyl poškozen při dopravě

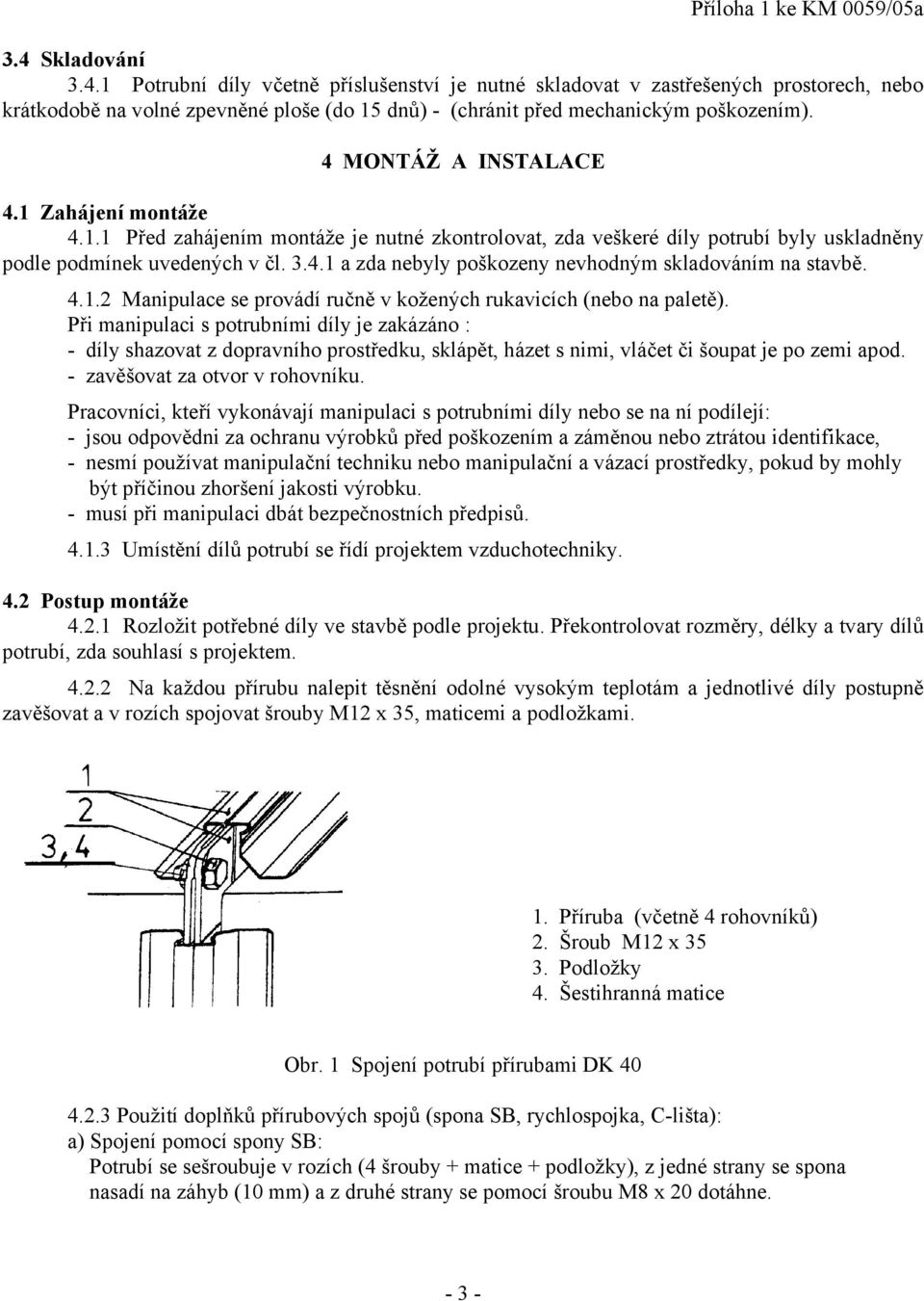

10 Příloha 1 ke KM 0059/05a 3.4 Skladování Potrubní díly včetně příslušenství je nutné skladovat v zastřešených prostorech, nebo krátkodobě na volné zpevněné ploše (do 15 dnů) - (chránit před mechanickým poškozením). 4 MONTÁŽ A INSTALACE 4.1 Zahájení montáže Před zahájením montáže je nutné zkontrolovat, zda veškeré díly potrubí byly uskladněny podle podmínek uvedených v čl a zda nebyly poškozeny nevhodným skladováním na stavbě Manipulace se provádí ručně v kožených rukavicích (nebo na paletě). Při manipulaci s potrubními díly je zakázáno : - díly shazovat z dopravního prostředku, sklápět, házet s nimi, vláčet či šoupat je po zemi apod. - zavěšovat za otvor v rohovníku. Pracovníci, kteří vykonávají manipulaci s potrubními díly nebo se na ní podílejí: - jsou odpovědni za ochranu výrobků před poškozením a záměnou nebo ztrátou identifikace, - nesmí používat manipulační techniku nebo manipulační a vázací prostředky, pokud by mohly být příčinou zhoršení jakosti výrobku. - musí při manipulaci dbát bezpečnostních předpisů Umístění dílů potrubí se řídí projektem vzduchotechniky. 4.2 Postup montáže Rozložit potřebné díly ve stavbě podle projektu. Překontrolovat rozměry, délky a tvary dílů potrubí, zda souhlasí s projektem Na každou přírubu nalepit těsnění odolné vysokým teplotám a jednotlivé díly postupně zavěšovat a v rozích spojovat šrouby M12 x 35, maticemi a podložkami. 1. Příruba (včetně 4 rohovníků) 2. Šroub M12 x Podložky 4. Šestihranná matice Obr. 1 Spojení potrubí přírubami DK Použití doplňků přírubových spojů (spona SB, rychlospojka, C-lišta): a) Spojení pomocí spony SB: Potrubí se sešroubuje v rozích (4 šrouby + matice + podložky), z jedné strany se spona nasadí na záhyb (10 mm) a z druhé strany se pomocí šroubu M8 x 20 dotáhne

11 Příloha 1 ke KM 0059/05a 1. Příruba 2. Samolepící těsnící páska (odolná vysokým teplotám) 3. Spona SB Obr. 2 Spojení pomocí spony SB b) Spojení pomocí rychlospojky: Potrubí se sešroubuje v rozích (4 šrouby + matice + podložky), z jedné strany se rychlospojka nasadí na záhyb (10 mm) a na druhé straně se paličkou doklepne. Je možné ji použít i jako C-lištu (je-li jedna strana příruby blízko u stěny nebo pod stropem). Standardně se dodává dělená v délce 100 mm. Obr. 3 Spojení pomocí rychlospojky c) Spojení pomocí C-lišty: Potrubí se sešroubuje v rozích (4 šrouby + matice + podložky), C-lišta se nasadí na sešroubovaný spoj potrubí a poklepáváním na konec lišty se narazí na celou stranu (a,b) potrubí. Obr. 4 Spojení pomocí C-lišty - 4 -

12 Příloha 1 ke KM 0059/05a Tab. 1 DOPORUČENÝ POČET DOPLŇKŮ PŘÍRUBOVÝCH SPOJŮ N NA STRANĚ a, b a, b N 600 až až až nebo x = 300 až 600 mm (s ohledem na provozní tlak) Obr. 5 Spojování - mimo šroubů v rozích, sponou SB, rychlospojkou nebo C-lištou Je zakázáno díly potrubí sešroubovat na zemi a následně sešroubované trasy potrubí zvedat a zavěšovat Montáž musí provádět odborná firma Po montáži musí být zajištěna požadovaná těsnost (správné lepení těsnění na příruby viz obr. 6). 1. Díl potrubí 2. Samolepící těsnící páska (odolná vysokým teplotám) Obr. 6 Příklad lepení těsnění na přírubu Příruby MDK 40 jsou na potrubí volně nasazeny, (provizorně připevněné) neboť díly jimi opatřené jsou určené k úpravám při montáži především k úpravám délek (odměření na stavbě). Tyto doměrové díly jsou rovněž vyznačeny na projektu zkratkou VP, nebo kótou např Po upravení délky potrubí se na konec dílu nasadí příruba a připevní se ocelovými jednostrannými nýty s trnem nebo TEXO šrouby v roztečích 100 až 160 mm. 4.3 Zavěšování Typ a způsob zavěšení - kotvení určuje projektant. Doporučená rozteč závěsů je 2 až 4 m. Vzdálenost zavěšení (rozteč závěsů) určuje projektant podle situace na stavbě, podle velikosti, průřezu a váhy vzduchovodů Za bezpečné uložení (zavěšení) vzduchovodů odpovídá projektant spolu s montážním závodem (resp. s odbornou montážní firmou)

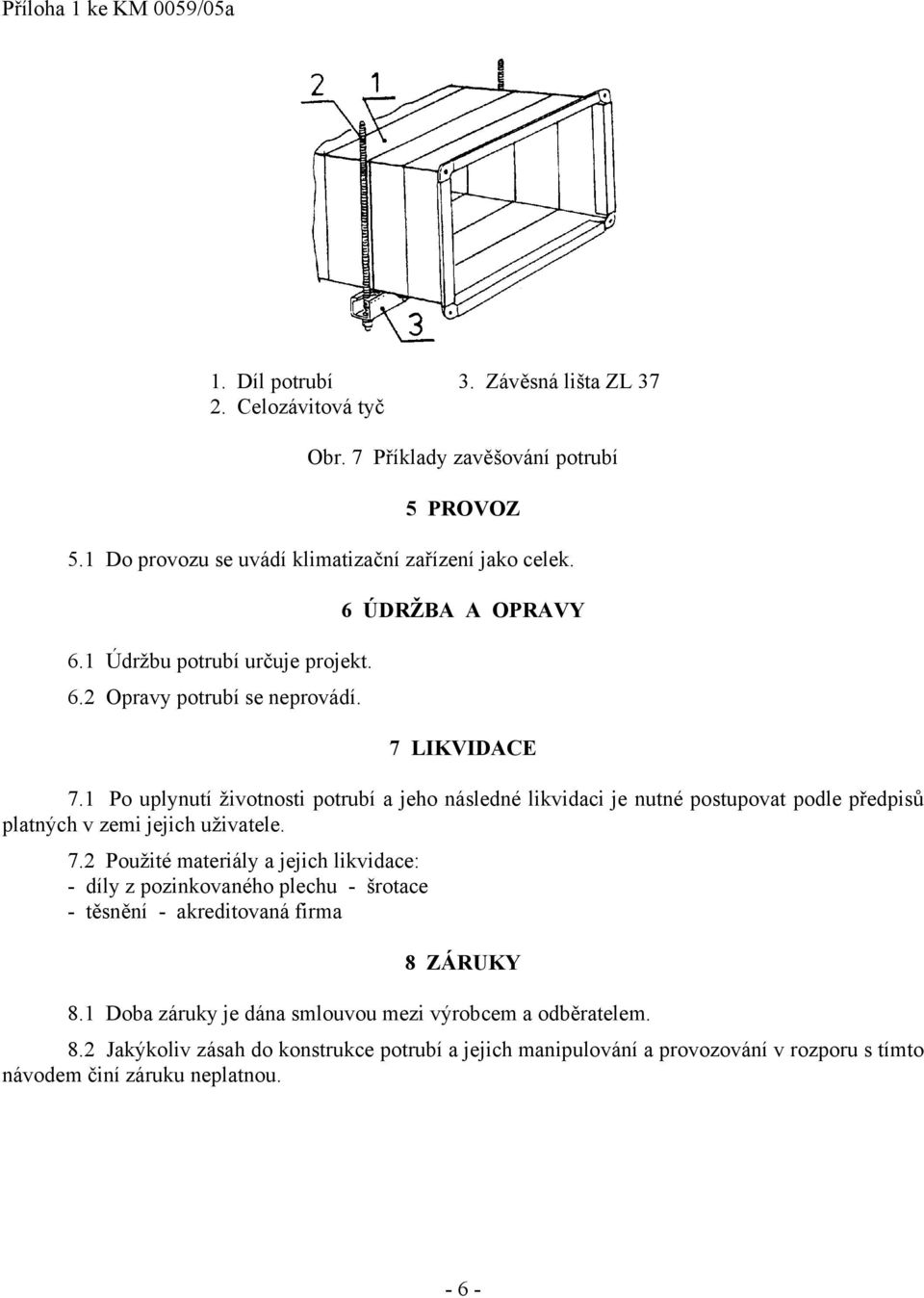

13 Příloha 1 ke KM 0059/05a 1. Díl potrubí 3. Závěsná lišta ZL Celozávitová tyč Obr. 7 Příklady zavěšování potrubí 5 PROVOZ 5.1 Do provozu se uvádí klimatizační zařízení jako celek. 6.1 Údržbu potrubí určuje projekt. 6.2 Opravy potrubí se neprovádí. 6 ÚDRŽBA A OPRAVY 7 LIKVIDACE 7.1 Po uplynutí životnosti potrubí a jeho následné likvidaci je nutné postupovat podle předpisů platných v zemi jejich uživatele. 7.2 Použité materiály a jejich likvidace: - díly z pozinkovaného plechu - šrotace - těsnění - akreditovaná firma 8 ZÁRUKY 8.1 Doba záruky je dána smlouvou mezi výrobcem a odběratelem. 8.2 Jakýkoliv zásah do konstrukce potrubí a jejich manipulování a provozování v rozporu s tímto návodem činí záruku neplatnou

14 Příloha 1 ke KM 0059/05a Souvisící normy a předpisy DODATEK ČSN EN ISO 4018 Šrouby se šestihrannou hlavou se závitem k hlavě. Výrobní třída C ( ) ČSN EN ISO 4034 Šestihranné matice. Výrobní třída C ( ) ČSN Vějířovité podložky s vnějším ozubením +Za,Zb ČSN Elektrotechnické předpisy. Předpisy pro ochranu před bleskem +Za,Zb,Zc,Z4 KM Potrubí SPIRO Zpracovatel: ZVVZ a. s. - DK - TPVK - TÚ - NOR ZVVZ a. s. - Sažinova Milevsko - 7 -
