PROTOKOL O KLASIFIKACI POŽÁRNÍ ODOLNOSTI

Transkript

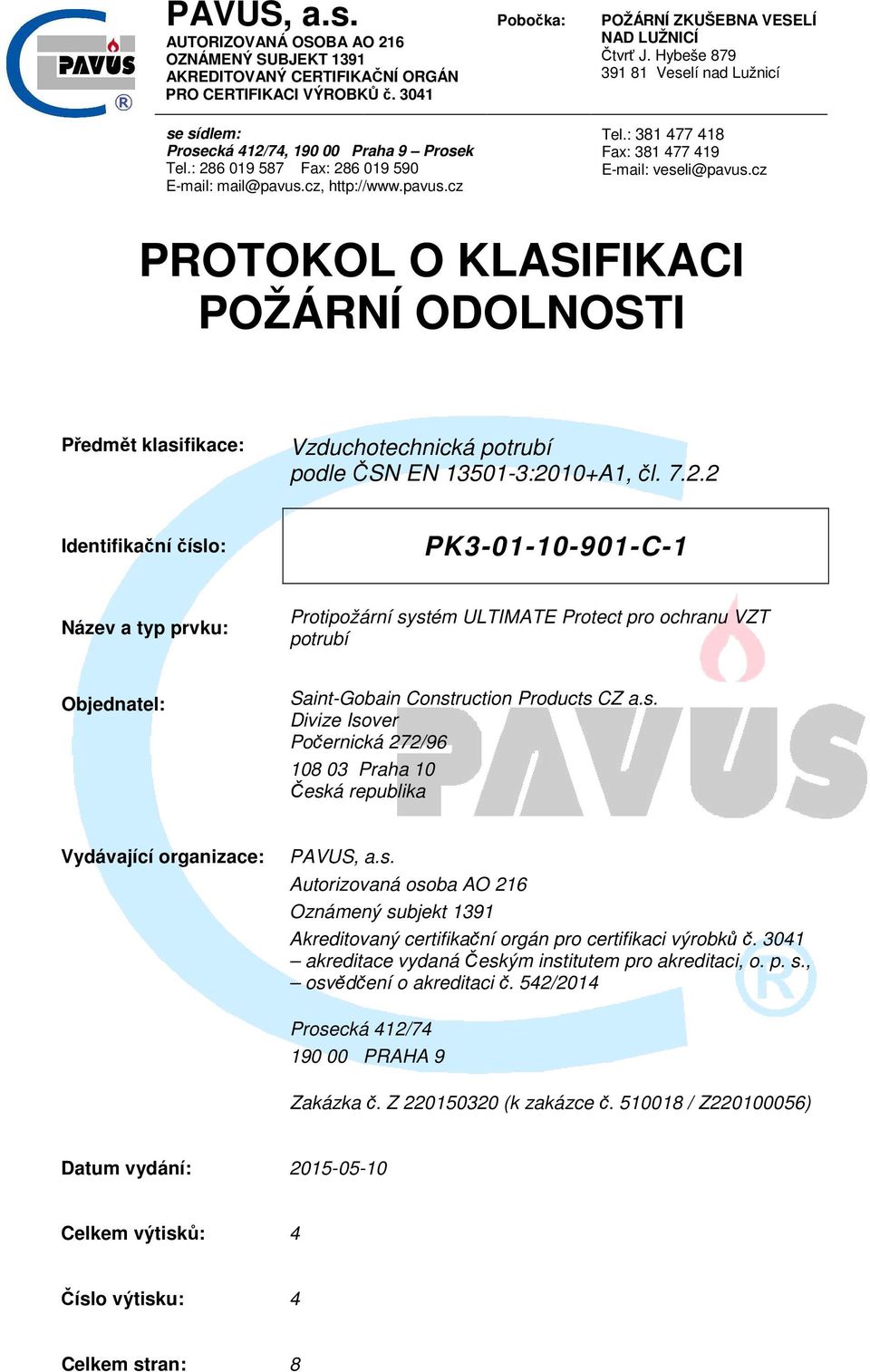

1 PAVUS, a.s. AUTORIZOVANÁ OSOBA AO 216 OZNÁMENÝ SUBJEKT 1391 AKREDITOVANÝ CERTIFIKAČNÍ ORGÁN PRO CERTIFIKACI VÝROBKŮ č Pobočka: POŽÁRNÍ ZKUŠEBNA VESELÍ NAD LUŽNICÍ Čtvrť J. Hybeše Veselí nad Lužnicí se sídlem: Prosecká 412/74, Praha 9 Prosek Tel.: Fax: mail@pavus.cz, Tel.: Fax: veseli@pavus.cz PROTOKOL O KLASIFIKACI POŽÁRNÍ ODOLNOSTI Předmět klasifikace: Vzduchotechnická potrubí podle ČSN EN :2010+A1, čl Identifikační číslo: PK C-1 Název a typ prvku: Protipožární systém ULTIMATE Protect pro ochranu VZT potrubí Objednatel: Saint-Gobain Construction Products CZ a.s. Divize Isover Počernická 272/ Praha 10 Česká republika Vydávající organizace: PAVUS, a.s. Autorizovaná osoba AO 216 Oznámený subjekt 1391 Akreditovaný certifikační orgán pro certifikaci výrobků č akreditace vydaná Českým institutem pro akreditaci, o. p. s., osvědčení o akreditaci č. 542/2014 Prosecká 412/ PRAHA 9 Zakázka č. Z (k zakázce č / Z ) Datum vydání: Celkem výtisků: 4 Číslo výtisku: 4 Celkem stran: 8

2 Strana 2 z 8 1 ÚVOD 1.1 Tento protokol o klasifikaci určuje klasifikaci daného prvku v souladu s postupy uvedenými v ČSN EN A1: Tento protokol o klasifikaci nahrazuje a ruší protokol o klasifikaci požární odolnosti č. PK C-0 ze dne , vydaný PAVUS, a.s. 1.3 Tento protokol o klasifikaci má 8 stránek a může být používán pouze jako celek. 2 PODROBNÉ INFORMACE O KLASIFIKOVANÉM PRVKU 2.1 Všeobecně Funkcí požárně odolného vzduchotechnického potrubí izolovaného protipožárním systémem ULTIMATE Protect je odolávat požáru s ohledem na celistvost, izolaci a kouřotěsnost vlastností požární odolnosti uvedené v ČSN EN A1:2010 článek Popis Předmětem rozšířené aplikace je vodorovné a svislé vzduchotechnické potrubí izolované protipožárním systémem ULTIMATE Protect, namáhané požárem vně a uvnitř. Konstrukce potrubí může být čtyřhranná a kruhová. Výrobek se skládá ze vzduchotechnického kanálu, výztuh, spojovacích přírub, těsnění spojů, podpěr a protipožární izolace. Čtyřhranné potrubí se skládá: - pravoúhlý kanál Lindab typ LKR (šířka x výška x délka pro maximální rozměr) z ocelového plechu tl. 0,7 mm, délka segmentu mm, - výztuha z ocelové trubky průměru 16 mm, tloušťky 2 mm. Umístění výztuhy je vždy ve středu každého segmentu potrubí. Trubková výztuha je ke kanálu připevněna pomocí 4 podložek M72 mm s tloušťkou 1 mm, namontovaných vně potrubí, a šrouby M6, - spojovací příruby jsou ocelové typu Lindab RJFP 30 o rozměrech 30x30x1,2 mm. Příruby jsou spojené s potrubím pomocí bodového svaru rozteč 150 mm. Příruby jsou k sobě staženy pomocí šroubových spon Lindab typ LSMS 30 se šroubem M10. Na vodorovných a svislých stranách jsou osazeny spony v max. rozteči 265 mm. Vzdálenost spon od hrany potrubí je max. 130 mm (vodorovná strana), resp. max. 100 mm (svislá strana). V rohu přírub jsou osazeny rohové profily a spojeny spolu 4 šrouby M10, - podélné spoje kanálu jsou utěsněny pomocí těsnění Falskitt AA (Sunchem AB), - pro těsnění přírubových spojů je použita keramická páska keramická páska šířky 20 mm a tloušťky 3 mm, fixovaná mezi příruby, - vodorovné potrubí je zavěšeno na závěsné konstrukci tvořené závěsnou tyčí M10 a podpěrným profilem. Závěsná tyč je spojena s podpěrným profilem pomocí matice. Vzdálenost závěsných tyčí od svislé strany potrubí je cca 10 mm. Podpěrný profil je z ocelového U profilu Hilti typ U3x x30x3 mm, délky mm (pro potrubí šířky mm). U profil je perforovaný spodní příruba Ø11 rozteč 25 mm, horní příruba 35x11 mm rozteč 50 mm. Závěsy jsou umístěny s max. roztečí mm a cca 50 mm od spoje potrubí. - Izolace U Protect Slab 4.0 Alu1 o objemové hmotnosti 66 kg/m 3. Rozměr desky je 600x1 200 mm. Spoje desek jsou vystřídané a přeplátované pomocí pásků š. 120 mm. Přeplátování pomocí pásku (2 vrstva izolace) je pro izolace menší než 60 mm. Pro tl.60 mm a více postačuje kladení izolace jednovrstvé, bez nutnosti překrytí spojů druhou vrstvou izolace. Připevnění desek ke kanálu je provedeno navařovacími trny s kloboučky a požárními vruty Fire Screw. Průměr trnu je 2,7 mm, průměr kloboučku je 38 mm. Délka trnu je o 3 mm větší než tl. izolační desky. Počet osazených trnů na bočních i spodní straně kanálu záleží na tl. desky a rozměru

3 Strana 3 z 8 kanálu. Vzdálenost trnů od hrany desek/spojů je 80 mm. Maximální vzdálenost mezi trny je 260 mm (viz. příloha). Požární vruty jsou délky cca 2 x tl. izolace a jsou šroubovány ze stranových desek do spodních/horních desek. Jsou osazeny v počtu 8 ks šroubovaných ze spodních/horních desek do stranových desek. - prostup svislou a vodorovnou podpěrnou konstrukcí: - prostup podpěrnou konstrukcí je řešen pomocí ocelových L profilů 30x30x3 mm. Vodorovné profily o délce = šířka otvoru mm jsou na obou stranách kanálu připevněny k podpěrné konstrukci pomocí ocelových šroubů Hilti 7,5 x 72 mm. Svislý profil o délce = výšce pravoúhlého kanálu. L profil je přinýtovaný k ocelovému kanálu pomocí ocelových nýtů 4,0x13 mm podél horizontálního profilu a podél vertikálního profilu. Rozteč nýtů je 100 mm. Mezera š. 50 mm v místě prostupu mezi potrubím a podpěrnou konstrukcí je vyplněna izolací U Protect Slab 4.0 Alu1 (volí se taková tl. desky, aby došlo k plnému vyplnění meziprostoru mezi potrubím a stavebním otvorem). Obě strany povrchu podpěrné konstrukce v místě prostupu jsou zakryty intumescentním nátěrem Isover Protect BSF tl. min 2 mm (před osazením L profilů). Vrstva izolace v místě prostupu je na prostupující konstrukci přilepena pomocí lepidla Isover Protect BSK. Lepidlo je aplikováno po připevnění L profilů. V místě prostupu je osazena výztuha z ocelové tyče průměru 16 mm, tloušťky 2 mm. Výztuha je ke kanálu připevněna pomocí 4 podložek M72 mm s tloušťkou 1 mm, namontovaných vně potrubí, a šrouby M6. Kruhové potrubí se skládá: - kruhový kanál Lindab typ SR (pro max. průměr mm) z ocelového plechu tl. 0,7 mm, délka segmentu 1 850/850 mm. Každý segment je vyroben ze spirálově svinutého galvanizovaného ocelového plechu. Třída těsnosti kanálu D dle SITAC, - vsuvky kanálu jsou ocelové typu Lindab NPU Sekce kanálů jsou fixovány k vsuvkám pomocí samořezných šroubů rozteč 210 mm, - spoje jsou utěsněny pomocí pásku z EPDM-pryž umístěných na obou stranách vsuvky a drženy v poloze pomocí ocelových pásků, - pro těsnění spojů je použita keramická páska tl. 3 mm a šířky 20 mm, umístěná na těsnicí pásek z EPDM, - Vodorovné potrubí je zavěšeno na ocelových tyčích M8. Závěsy jsou připojeny na závěsné profily pomocí matice na spodní straně profilu. Závěsy jsou umístěny s max. roztečí mm a cca 50 mm od spoje potrubí. Závěsný profil UVHM XXX (dle průměru potrubí) - Izolace U Protect Wired Mat 4.0 Alu1 o objemové hmotnosti 66 kg/m 3. Izolace dodávána v rolích šířky 600 mm a délky role dle tloušťky izolace. Role jsou dodávány jako rohože na pletivu (z oc. drátu). Napojení rolí pomocí C kroužků, sponek 9/16 mm v rozteči cca 50 mm. Připevnění rohoží ke kanálu je provedeno ocelovým drátem přes okraje pletiva. Při svislé instalaci je navíc izolace přichycena ke kanálu pomocí navařovacích trnů s kloboučky. Průměr trnu je 2,7 mm, průměr kloboučku je 38 mm. Délka trnu je o 3 mm větší než tl. izolační desky. Sponky jsou umístěny 90 mm od izolačních spojů a s roztečí max. 210 mm, - prostup svislou a vodorovnou podpěrnou konstrukcí je řešen pomocí vodorovných ocelových L profilů 30x30x3 mm. Délka profilů o 100 mm větší než průměr prostupu. L profily jsou fixovány ke kanálu přes montážní proužek 30x2 mm pomocí samořezných šroubů 4x13 mm. Dva L profily 30x30x3 mm délky 250 mm jsou připevněny k podpěrným profilům UVH 800 pomocí šroubů M8. Každý L profil je připevněn k podpěrné konstrukci pomocí dvou šroubů Ø7,5 x 60 mm na koncích profilů. Mezera o šířce cca 50 mm je v místě prostupu mezi potrubím a podpěrnou konstrukcí vyplněna izolací U Protect Wired Mat 4.0 Alu1. Obě strany povrchu podpěrné konstrukce v místě prostupu jsou zakryty intumescentním nátěrem Isover Protect BSF tl. min 2 mm. Vrstva izolace v místě prostupu je na prostupující konstrukci přilepena pomocí lepidla Isover Protect BSK). Podrobný popis výrobku a výkresová dokumentace jsou uvedeny v příloze protokolu o rozšířené aplikaci a rovněž v přílohách zkušebních protokolů.

4 Strana 4 z 8 3 PROTOKOLY O ZKOUŠKÁCH / PROTOKOLY O ROZŠÍŘENÉ APLIKACI A VÝSLEDKY ZKOUŠEK VYUŽITÉ PRO TUTO KLASIFIKACI 3.1 Protokoly o rozšířené aplikaci Jméno laboratoře Adresa Číslo akreditace Objednatel protokolu Číslo protokolu Datum vydání Zkušební postup PAVUS, a.s. Prosecká 412/74 Praha 9 Prosek AO 216 SAIN-GOBAIN ISOVER CZ s.r.o. Masarykova Častolovice Česká Republika PRA C EN Potrubí A, B svislé a vodorovné, průřez čtyřhranný, kruhový 3.2 Podmínky namáhání a výsledky zkoušek Rozšířená aplikace byla vypracována v souladu s ČSN EN A1:2010 na základě výsledků 21 provedených zkoušek kruhového nebo čtyřhranného průřezu. Zkouška a namáhání při provedených zkouškách bylo v souladu s EN Výsledky rozšířené aplikace: Potrubí čtyřhranného průřezu Protipožární systém ULTIMATE Protect pro ochranu čtyřhranných VZT potrubí o rozměrech do 1 250x1 000 mm, vodorovná instalace, požár uvnitř (potrubí B) prostupující tuhou stěnovou podpěrnou konstrukcí o nízké objemové hmotnosti (ρ 650 kg/m 3 ) a tl. 100 mm: Tl. izolace (mm) Požární odolnost (min.) Protipožární systém ULTIMATE Protect pro ochranu čtyřhranných požárně odolných potrubí o rozměrech do 1 250x1 000 mm, svislá instalace, požár uvnitř (potrubí B) prostupující tuhou stropní podpěrnou konstrukcí o nízké objemové hmotnosti (ρ 650 kg/m 3 ) a tl. 150 mm: Tl. izolace (mm) Požární odolnost (min.) Protipožární systém ULTIMATE Protect pro ochranu čtyřhranných VZT potrubí o rozměrech do 1 250x1 000 mm, vodorovná a svislá instalace, požár vně (potrubí A) prostupující tuhou stěnovou podpěrnou konstrukcí o nízké objemové hmotnosti (ρ 650 kg/m 3 ) a tl. 100 mm nebo tuhou stropní podpěrnou konstrukcí o nízké objemové hmotnosti (ρ 650 kg/m 3 ) a tl. 150 mm:

5 Strana 5 z 8 Tl. izolace (mm) Požární odolnost (min.) Pro všechny doby požární odolností kromě 120 minut platí též kritérium S Potrubí kruhového průřezu Protipožární systém ULTIMATE Protect pro ochranu kruhových požárně odolných potrubí do maximálního průměru mm, vodorovná a svislá instalace, požár vně (potrubí A) prostupující tuhou stěnovou podpěrnou konstrukcí o nízké objemové hmotnosti (ρ 650 kg/m 3 ) a tl. 100 mm nebo tuhou stropní podpěrnou konstrukcí o nízké objemové hmotnosti (ρ 650 kg/m 3 ) a tl. 150 mm: Tl. izolace (mm) Čas do porušení (min.) Protipožární systém ULTIMATE Protect pro ochranu kruhových VZT potrubí do maximálního průměru mm, vodorovná a svislá instalace, požár uvnitř (potrubí B) prostupující tuhou stěnovou podpěrnou konstrukcí o nízké objemové hmotnosti (ρ 650 kg/m 3 ) a tl. 100 mm nebo tuhou stropní podpěrnou konstrukcí o nízké objemové hmotnosti (ρ 650 kg/m 3 ) a tl. 150 mm: Tl. izolace (mm) Čas do porušení (min.) 4 KLASIFIKACE A OBLAST APLIKACE 4.1 Klasifikační odkaz Tato klasifikace byla provedena v souladu s článkem 7.2 ČSN EN A1: Klasifikace Požárně odolné VZT potrubí čtyřhranného průřezu chráněné protipožárním systémem ULTIMATE Protect Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z izolačních desek o tl. 30 mm je klasifikován podle následujících kombinací parametrů EI 15 (ho i o) S / EI 15 (ve ho i o) S EI 30 (ve ho i o) S / EI 45 (ve ho i o) S / EI 60 (ve ho i o) S

6 Strana 6 z Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z izolačních desek o tl. 35 mm je klasifikován podle následujících kombinací parametrů EI 15 (ve i o) S Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z izolačních desek o tl. 40 mm je klasifikován podle následujících kombinací parametrů EI 30 (ho i o) S Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z izolačních desek o tl. 50 mm je klasifikován podle následujících kombinací parametrů EI 30 (ve i o) S / EI 45 (ho i o) S Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z izolačních desek o tl. 60 mm je klasifikován podle následujících kombinací parametrů EI 60 (ho i o) S Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z izolačních desek o tl. 65 mm je klasifikován podle následujících kombinací parametrů EI 45 (ve i o) S Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z izolačních desek o tl. 70 mm je klasifikován podle následujících kombinací parametrů EI 90 (ho i o) S / EI 90 (ve ho i o) S Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z izolačních desek o tl. 80 mm je klasifikován podle následujících kombinací parametrů EI 60 (ve i o) S / EI 120 (ho i o) S / EI 120 (ve ho i o) Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z izolačních desek o tl. 90 mm je klasifikován podle následujících kombinací parametrů EI 90 (ve i o) S

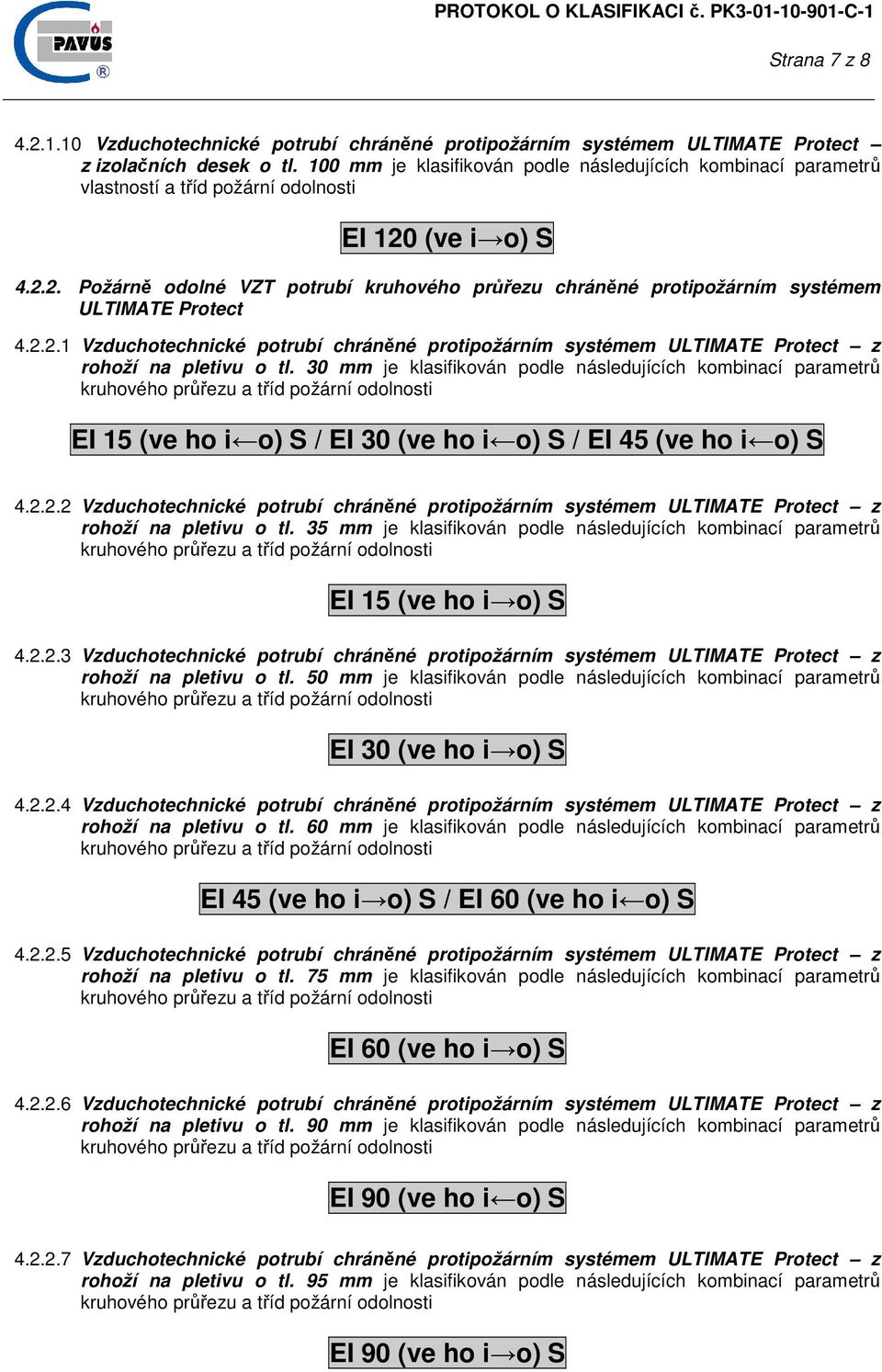

7 Strana 7 z Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z izolačních desek o tl. 100 mm je klasifikován podle následujících kombinací parametrů EI 120 (ve i o) S Požárně odolné VZT potrubí kruhového průřezu chráněné protipožárním systémem ULTIMATE Protect Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z rohoží na pletivu o tl. 30 mm je klasifikován podle následujících kombinací parametrů EI 15 (ve ho i o) S / EI 30 (ve ho i o) S / EI 45 (ve ho i o) S Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z rohoží na pletivu o tl. 35 mm je klasifikován podle následujících kombinací parametrů EI 15 (ve ho i o) S Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z rohoží na pletivu o tl. 50 mm je klasifikován podle následujících kombinací parametrů EI 30 (ve ho i o) S Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z rohoží na pletivu o tl. 60 mm je klasifikován podle následujících kombinací parametrů EI 45 (ve ho i o) S / EI 60 (ve ho i o) S Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z rohoží na pletivu o tl. 75 mm je klasifikován podle následujících kombinací parametrů EI 60 (ve ho i o) S Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z rohoží na pletivu o tl. 90 mm je klasifikován podle následujících kombinací parametrů EI 90 (ve ho i o) S Vzduchotechnické potrubí chráněné protipožárním systémem ULTIMATE Protect z rohoží na pletivu o tl. 95 mm je klasifikován podle následujících kombinací parametrů EI 90 (ve ho i o) S

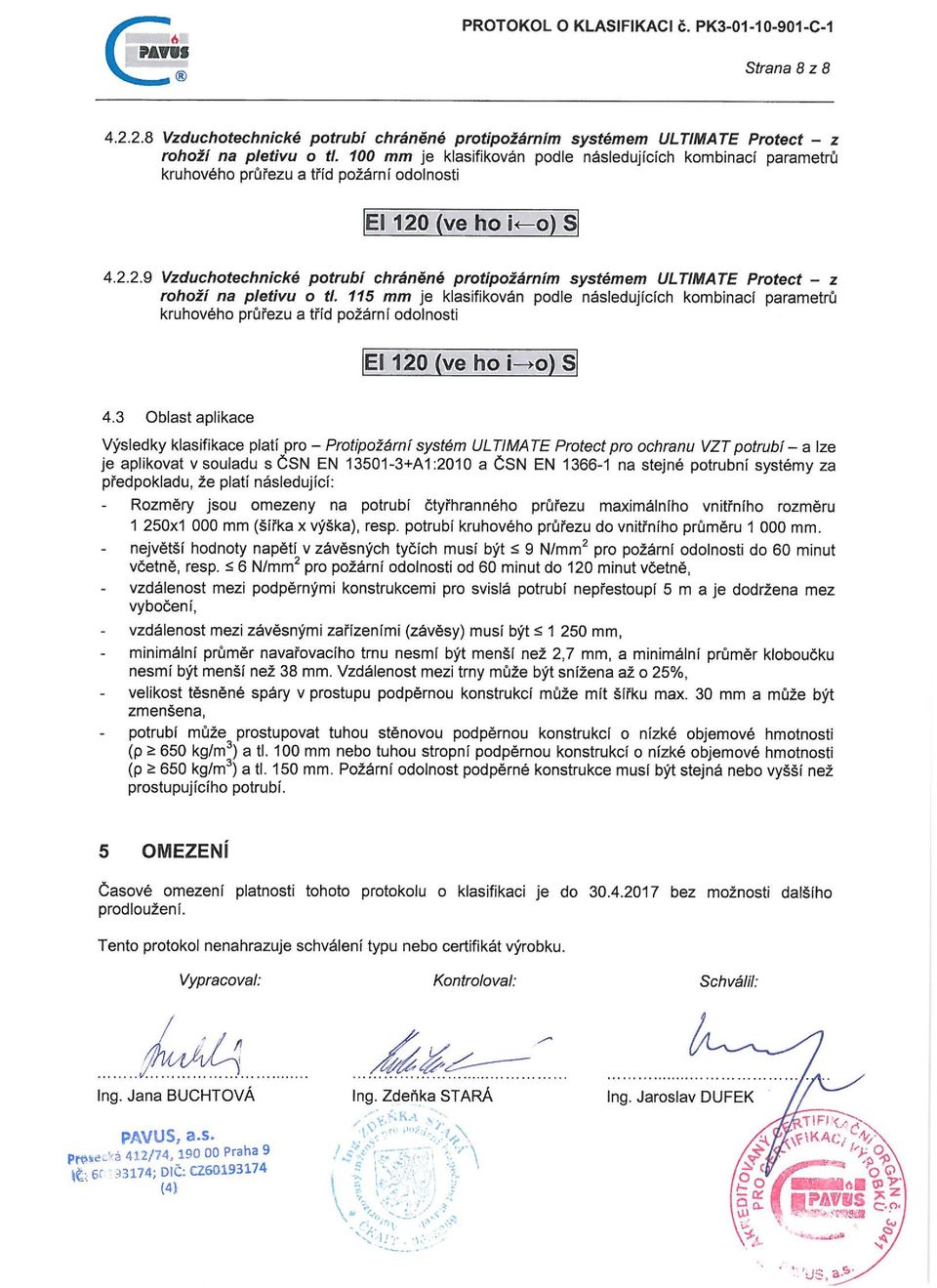

8
