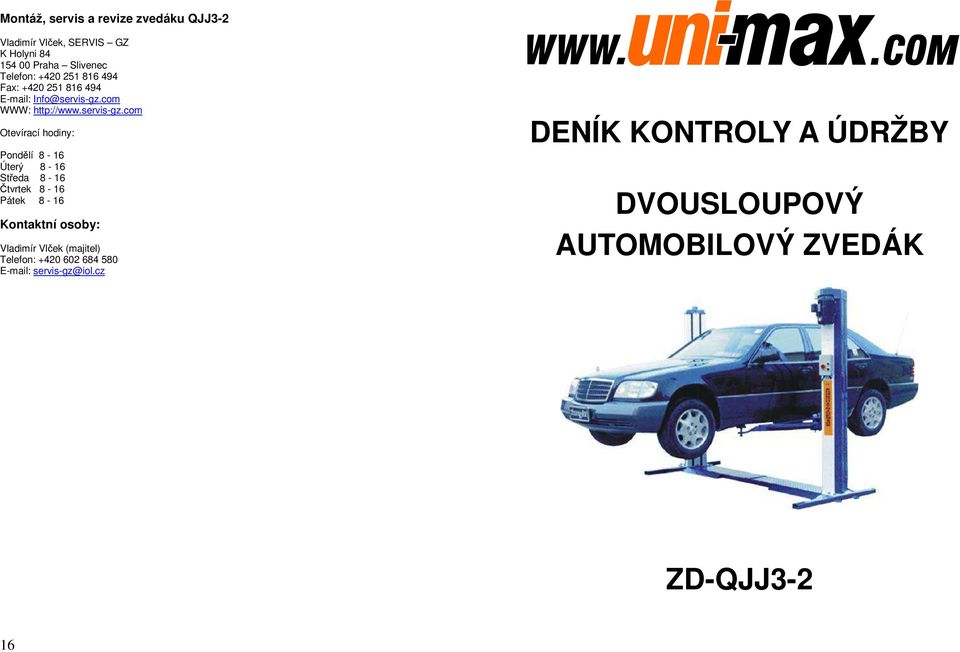

1 Montáž, servis a revize zvedáku QJJ3-2 Vladimír Vlček, SERVIS GZ K Holyni Praha Slivenec Telefon: Fax: Info@servis-gz.com WWW: Otevírací hodiny: Pondělí 8-16 Úterý 8-16 Středa 8-16 Čtvrtek 8-16 Pátek 8-16 Kontaktní osoby: Vladimír Vlček (majitel) Telefon: servis-gz@iol.cz DENÍK KONTROLY A ÚDRŽBY DVOUSLOUPOVÝ AUTOMOBILOVÝ ZVEDÁK ZD-QJJ3-2 16

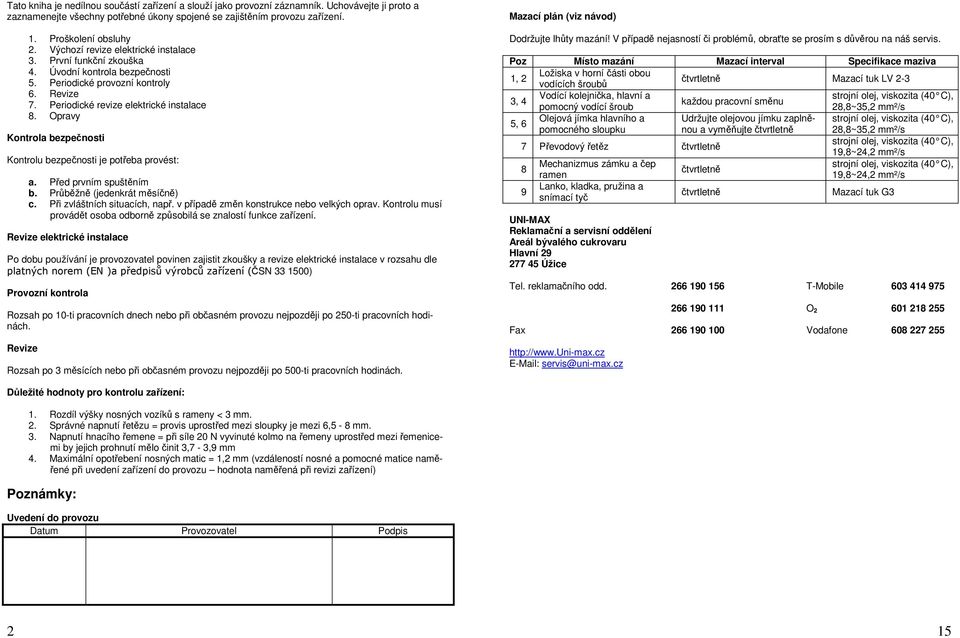

2 Tato kniha je nedílnou součástí zařízení a slouží jako provozní záznamník. Uchovávejte ji proto a zaznamenejte všechny potřebné úkony spojené se zajištěním provozu zařízení. 1. Proškolení obsluhy 2. Výchozí revize elektrické instalace 3. První funkční zkouška 4. Úvodní kontrola bezpečnosti 5. Periodické provozní kontroly 6. Revize 7. Periodické revize elektrické instalace 8. Opravy Kontrola bezpečnosti Kontrolu bezpečnosti je potřeba provést: a. Před prvním spuštěním b. Průběžně (jedenkrát měsíčně) c. Při zvláštních situacích, např. v případě změn konstrukce nebo velkých oprav. Kontrolu musí provádět osoba odborně způsobilá se znalostí funkce zařízení. Revize elektrické instalace Po dobu používání je provozovatel povinen zajistit zkoušky a revize elektrické instalace v rozsahu dle platných norem (EN )a předpisů výrobců zařízení (ČSN ) Provozní kontrola Rozsah po 10-ti pracovních dnech nebo při občasném provozu nejpozději po 250-ti pracovních hodinách. Revize Rozsah po 3 měsících nebo při občasném provozu nejpozději po 500-ti pracovních hodinách. Mazací plán (viz návod) Dodržujte lhůty mazání! V případě nejasností či problémů, obraťte se prosím s důvěrou na náš servis. Poz Místo mazání Mazací interval Specifikace maziva v horní části obou 1, 2 čtvrtletně Mazací tuk LV 2-3 vodících šroubů Vodící kolejnička, hlavní a strojní olej, viskozita (40 C), 3, 4 každou pracovní směnu pomocný vodící šroub 28,8~35,2 mm²/s Olejová jímka hlavního a Udržujte olejovou jímku zaplněnou a vyměňujte čtvrtletně 28,8~35,2 mm²/s strojní olej, viskozita (40 C), 5, 6 pomocného sloupku strojní olej, viskozita (40 C), 7 Převodový řetěz čtvrtletně 19,8~24,2 mm²/s Mechanizmus zámku a čep strojní olej, viskozita (40 C), 8 čtvrtletně ramen 19,8~24,2 mm²/s Lanko, kladka, pružina a 9 čtvrtletně Mazací tuk G3 snímací tyč UNI-MAX Reklamační a servisní oddělení Areál bývalého cukrovaru Hlavní Úžice Tel. reklamačního odd T-Mobile O Fax Vodafone servis@uni-max.cz Důležité hodnoty pro kontrolu zařízení: 1. Rozdíl výšky nosných vozíků s rameny < 3 mm. 2. Správné napnutí řetězu = provis uprostřed mezi sloupky je mezi 6,5-8 mm. 3. Napnutí hnacího řemene = při síle 20 N vyvinuté kolmo na řemeny uprostřed mezi řemenicemi by jejich prohnutí mělo činit 3,7-3,9 mm 4. Maximální opotřebení nosných matic = 1,2 mm (vzdáleností nosné a pomocné matice naměřené při uvedení zařízení do provozu hodnota naměřená při revizi zařízení) Poznámky: Uvedení do provozu Provozovatel Podpis 2 15

Opravy Kontrola bezpečnosti Kontrolu bezpečnosti je potřeba provést: a. Před prvním spuštěním b. Průběžně (jedenkrát měsíčně) c. Při zvláštních situacích, např.

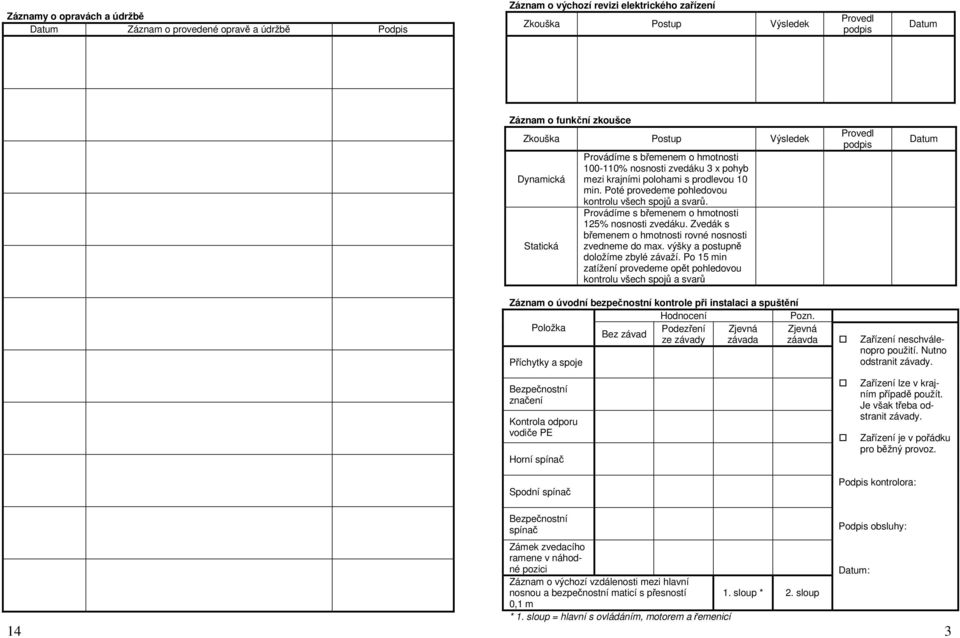

3 Záznamy o opravách a údržbě Záznam o provedené opravě a údržbě Podpis Záznam o výchozí revizi elektrického zařízení Zkouška Postup Výsledek Provedl podpis Záznam o funkční zkoušce Zkouška Postup Výsledek Dynamická Statická Provádíme s břemenem o hmotnosti % nosnosti zvedáku 3 x pohyb mezi krajními polohami s prodlevou 10 min. Poté provedeme pohledovou kontrolu všech spojů a svarů. Provádíme s břemenem o hmotnosti 125% nosnosti zvedáku. Zvedák s břemenem o hmotnosti rovné nosnosti zvedneme do max. výšky a postupně doložíme zbylé závaží. Po 15 min zatížení provedeme opět pohledovou kontrolu všech spojů a svarů Provedl podpis Záznam o úvodní bezpečnostní kontrole při instalaci a spuštění Pozn. Podezření Zjevná Zjevná Bez závad ze závady závada záavda Zařízení neschválenopro použití. Nutno Příchytky a spoje odstranit závady. Bezpečnostní značení Kontrola odporu vodiče PE Horní spínač Zařízení lze v krajním případě použít. Je však třeba odstranit závady. Zařízení je v pořádku pro běžný provoz. Spodní spínač : Bezpečnostní spínač : 14 Zámek zvedacího ramene v náhodné Záznam o výchozí vzdálenosti mezi hlavní nosnou a bezpečnostní maticí s přesností 1. sloup * 2. sloup 0,1 m * 1. sloup = hlavní s ovládáním, motorem a řemenicí : 3

Provádíme s břemenem o hmotnosti 125% nosnosti zvedáku. Zvedák s břemenem o hmotnosti rovné nosnosti zvedneme do max. výšky a postupně doložíme zbylé závaží.

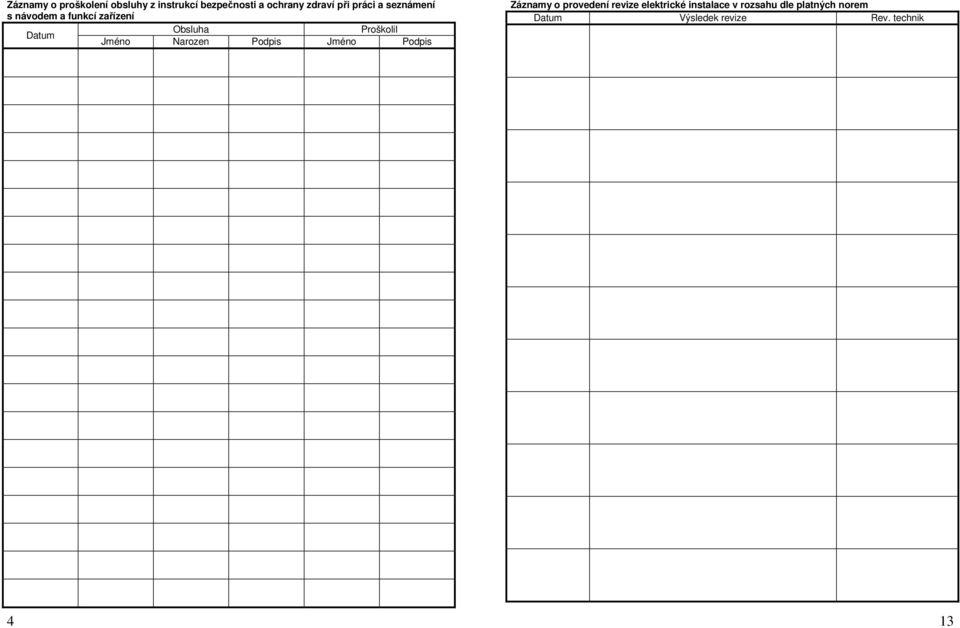

4 Záznamy o proškolení obsluhy z instrukcí bezpečnosti a ochrany zdraví při práci a seznámení s návodem a funkcí zařízení Obsluha Proškolil Jméno Narozen Podpis Jméno Podpis Záznamy o provedení revize elektrické instalace v rozsahu dle platných norem Výsledek revize Rev. technik 4 13

Jméno Narozen Podpis Jméno Podpis Záznamy o provedení revize

5 12 Záznamy o revizních kontrolách 5

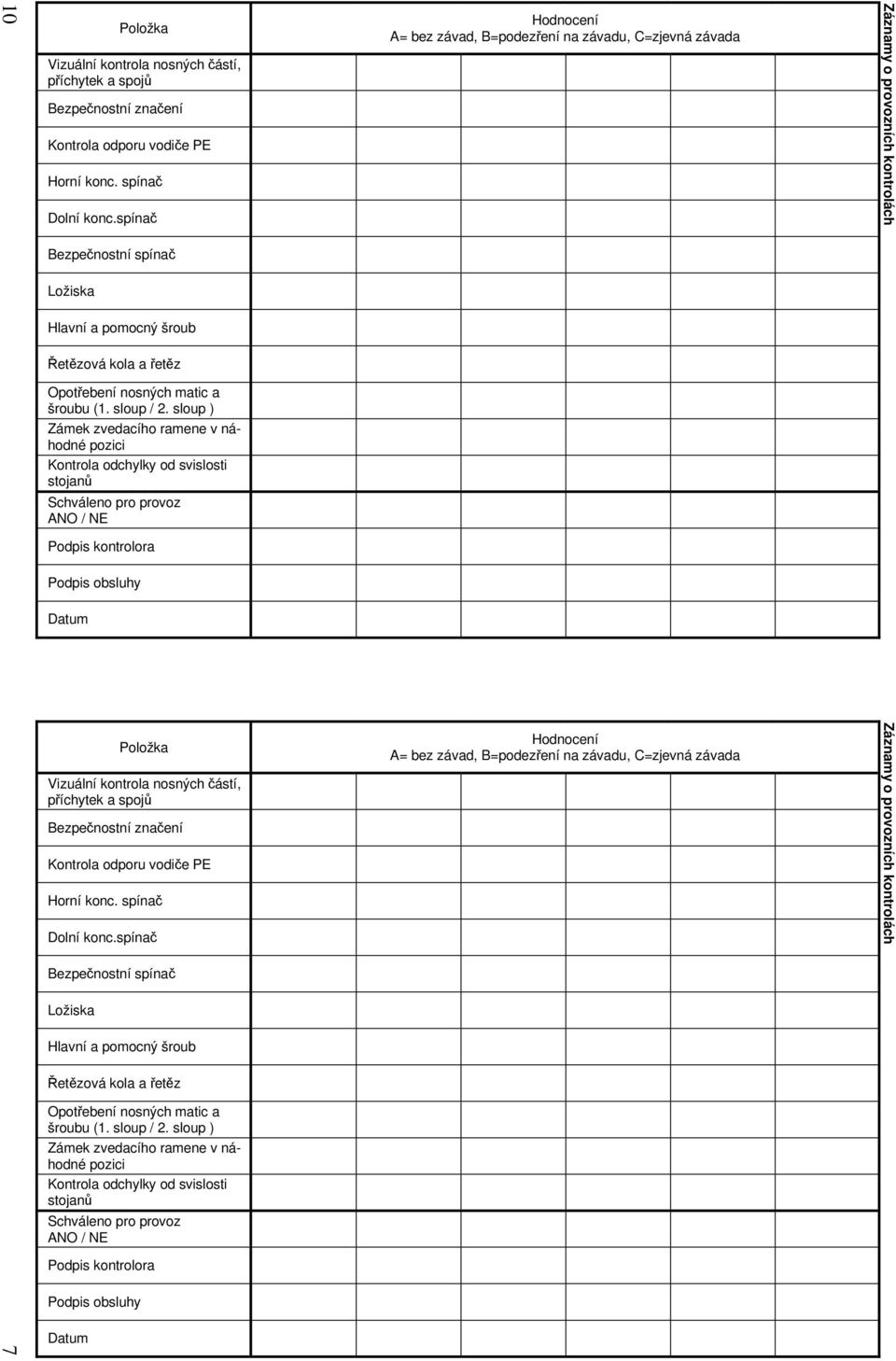

6 6 Záznamy o revizních kontrolách 11

7 10 7

8 8 9
