Polaris 100/200 Jednoduše dobré světlo!

Transkript

1 Polaris 100/200 Jednoduše dobré světlo! Na operačním sále je dobré osvětlení základní podmínkou úspěchu. Chirurgický osvětlovací systém Polaris 100 /200 poskytuje chladné světlo v přirozených barvách a s bohatým kontrastem pro tisíce hodin bezúdržbového provozu, aniž by zatěžoval rozpočet Vašeho nemocničního zařízení. D TECHNOLOGIE LED NA OPERAČNÍM SÁLE Světelné diody jsou vysoce efektivními světlenými zdroji pro chirurgické aplikace. Firma Dräger nyní zkombinovala výhody tohoto převratného světleného zdroje s novou, mimořádně kompaktní, lehkou a přitom robustní konstrukcí, která obsahuje individuální prvky objektiv-reflektor umožňující zvýšit výkon a regulovat stíny. Dokonce i malé teplo produkované světelnými diodami je regulováno a rozptylováno integrovaným tepelným řídicím systémem. Maximální teplota světelné hlavy (horní povrch) nebude překračovat 35 C *. S průměrnou provozní životností hodin je tato technologie světelných diod jak spolehlivá, tak i dostupná. Polaris 100 Zcela nové a vysoce kompaktní světlo Polaris 100 obsahuje 48 světelných diod, jejichž výkon je od do luxů. Zvláštní režim umožňuje poskytovat rozptýlené světlo z jednotlivých světelných diod, což pomáhá při minimálně invazivních procedurách. Elegantní, přesto však velmi odolná světelná hlava váží pouhých 13 kg, díky čemuž je její nastavování do požadované polohy mimořádně snadné a pohodlné. * Při teplotě v místnosti 20 C. Světelná hlava neobsahuje žádné pohyblivé součásti, a proto tento systém nevyžaduje téměř žádnou údržbu. Barevná teplota odpovídá přirozenému slunečnímu světlu v poledne. Toto světlo pro operační sály dosahuje reprodukčního indexu barev Ra 95 a indexu barevné věrnosti R9 93, což zaručuje vysoký kontrast a přirozený barevný obraz, aniž by docházelo k posunu červených tónů. Polaris 200 Aniž by se změnily vnější rozměry nebo konstrukce, jsou světla Polaris 200 vybavena dalšími 18 světelnými diodami, takže jejich celkový počet je 66. To se projevuje v maximálním výkonu luxů. Intenzita světla může být snadno ztlumena na luxů. Barevná teplota a hodnota reprodukčního indexu barev jsou identické jako u světla Polaris 100. Každá světelná dioda je vybavena svým vlastním optickým systémem objektivu a reflektoru. Homogenní světelný sloupec obou světel poskytuje chirurgovi pohled na operovanou oblast v přirozených barvách, kde jsou stíny pod kontrolou a kde jsou kontury dobře vykreslené. D Dräger Polaris 100 D Dräger Polaris 200

2 02 POLARIS 100/200 D Vyberte si konfiguraci Světla Polaris 100 /200 nabízejí vše, co potřebujete pro spolehlivé osvětlení na operačním sále, ale mohou se používat také pro menší procedury a ve specializovaných endoskopických ordinacích, neboť poskytují kvalitní světlo a nezatíží Váš rozpočet. Kardanové a závěsné systémy pro hlavy obou světel Polaris 100 /200 byly navrženy tak, aby zajišťovaly maximální pohyblivost a umožnily Vám kombinovat obě světelné hlavy podle Vašeho vlastního výběru. KOMPAKTNÍ KONSTRUKCE, JEDNODUCHÁ OBSLUHA Součástí klasického kruhového designu jsou integrovaná držadla pro nesterilní personál a dotykový panel s ovládacími prvky, které umožňují snadnou obsluhu a ovládání. Sterilní personál může polohu světla Polaris 100 /200 snadno nastavovat pomocí centrálního sterilního držadla. Každý ze čtyř jasně označených ovládacích prvků provádí jednu funkci. K dispozici je také ovládací panel určený pro upevnění na stěnu (volitelný doplněk). Hladký kryt beze spár činí čištění rychlým a snadným, zatímco konstrukce o nízké hmotnosti zaručuje, že nastavování polohy nevyžaduje prakticky žádnou námahu. SNADNÁ INSTALACE A ÚDRŽBA Díky jednoduché konstrukční filozofii jsou instalace a údržba světla Polaris 100 /200 velmi snadné. Světelné hlavy jsou ovládány pomocí osvědčeného komunikačního systému Powerline Communication (PLC). POLARIS 100/200: JEDNODUŠE DOBRÉ SVĚTLO Chirurgický osvětlovací systém Polaris 100 /200 je ekonomickým a vysoce výkonným řešením pro běžné každodenní chirurgické úkony. Tento výkonný pomocník je konstruován tak, aby bez problémů fungoval po mnoho let a vyžadoval jen minimální údržbu. Jeho výjimečná spolehlivost a poměr ceny a výkonu Vám dneska pomohou snížit investiční náklady a zítra náklady na údržbu a provoz. D Velmi dlouhý světelný sloupec o délce mm (L1 + L2 (20 %)) a 750 mm (L1 + L2 (60 %)) umožňuje osvětlení hlubokých dutin. Není nutno nastavovat zaostření. Homogenní světelné pole o průměru 200 mm D Systém individuálních jednotek objektiv-reflektor Individuálního osvětlovaného pole je dosahováno kombinací jedinečné geometrie svazku světelné diody a přizpůsobených charakteristik reflektoru tvořeného integrovaným parabolickým zrcadlem. D

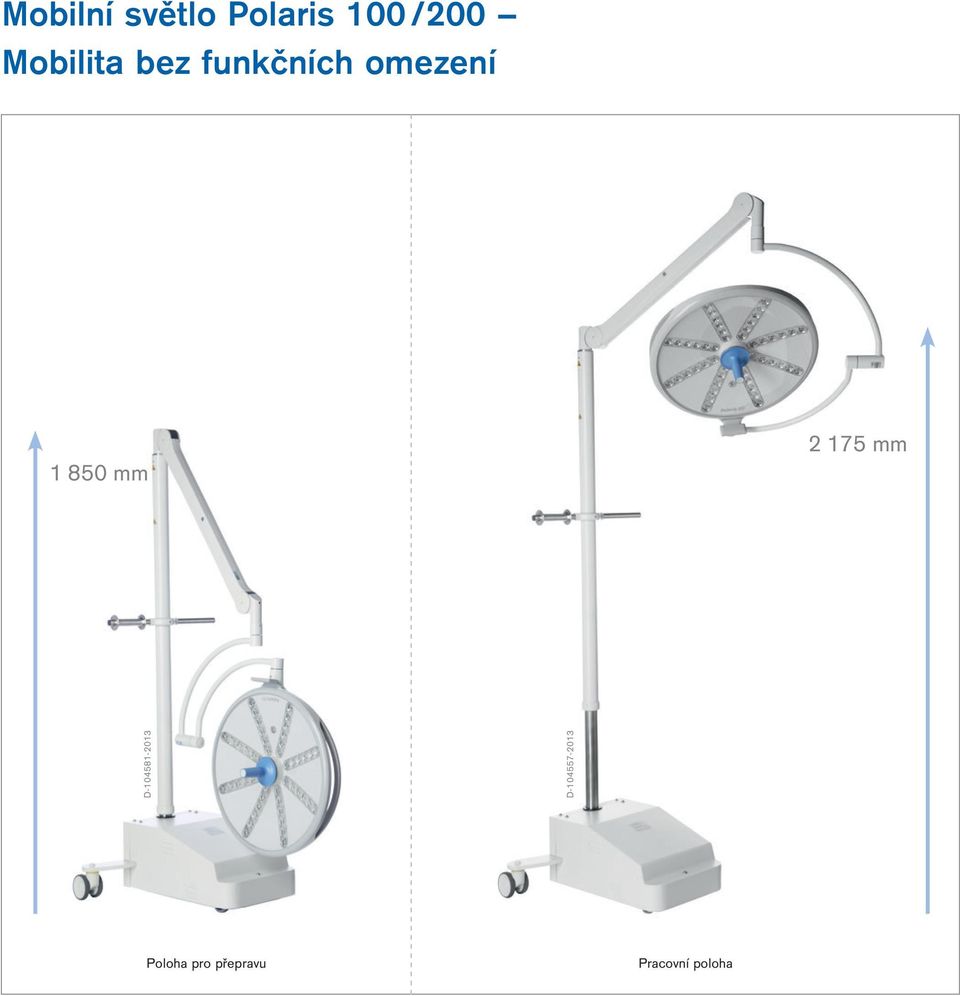

3 Mobilní světlo Polaris 100 /200 Mobilita bez funkčních omezení mm mm D D Poloha pro přepravu Pracovní poloha

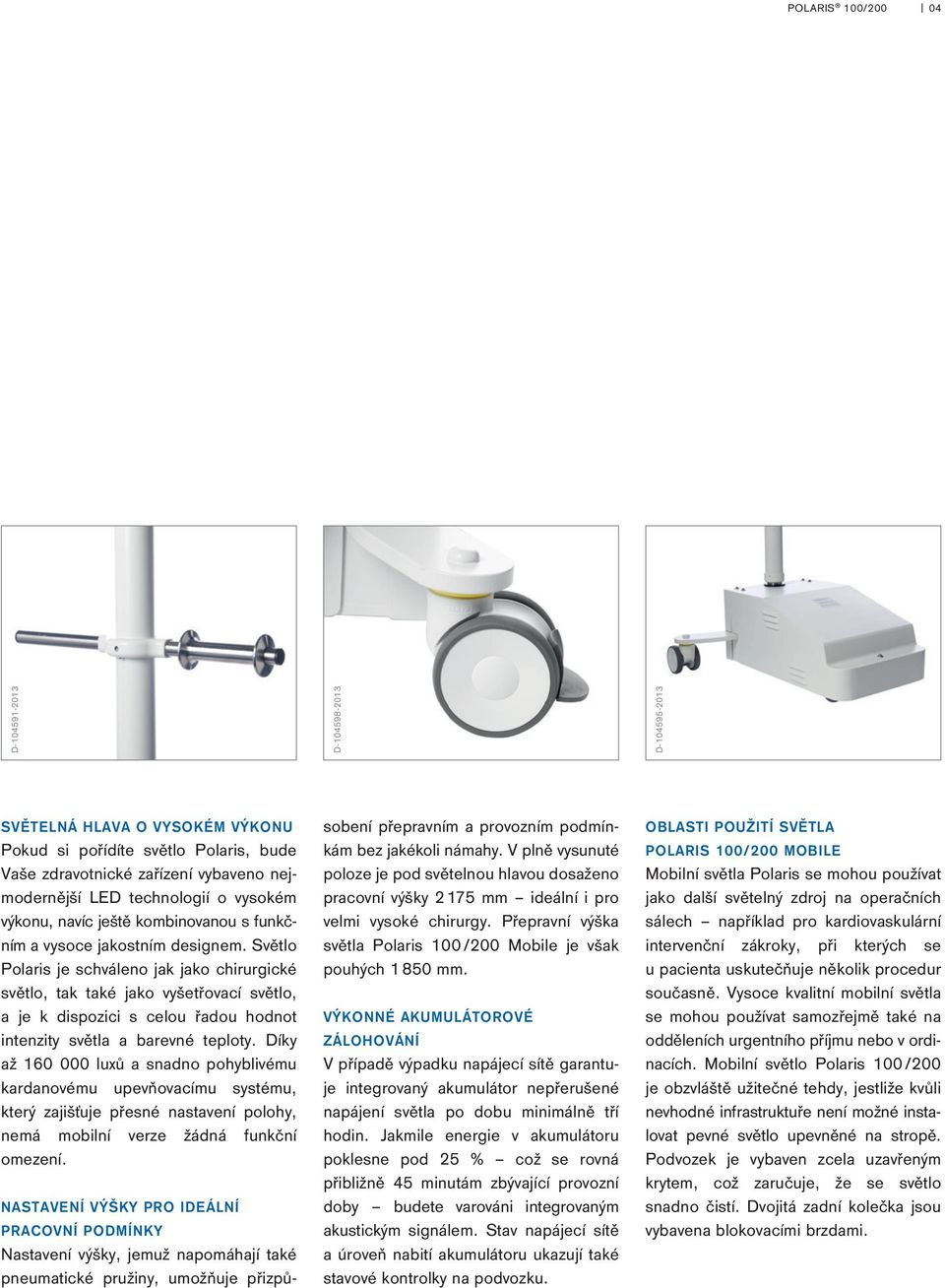

4 POLARIS 100/ D D D SVĚTELNÁ HLAVA O VYSOKÉM VÝKONU Pokud si pořídíte světlo Polaris, bude Vaše zdravotnické zařízení vybaveno nejmodernější LED technologií o vysokém výkonu, navíc ještě kombinovanou s funkčním a vysoce jakostním designem. Světlo Polaris je schváleno jak jako chirurgické světlo, tak také jako vyšetřovací světlo, a je k dispozici s celou řadou hodnot intenzity světla a barevné teploty. Díky až luxů a snadno pohyblivému kardanovému upevňovacímu systému, který zajišťuje přesné nastavení polohy, nemá mobilní verze žádná funkční omezení. NASTAVENÍ VÝŠKY PRO IDEÁLNÍ PRACOVNÍ PODMÍNKY Nastavení výšky, jemuž napomáhají také pneumatické pružiny, umožňuje přizpůsobení přepravním a provozním podmínkám bez jakékoli námahy. V plně vysunuté poloze je pod světelnou hlavou dosaženo pracovní výšky mm ideální i pro velmi vysoké chirurgy. Přepravní výška světla Polaris 100 /200 Mobile je však pouhých mm. VÝKONNÉ AKUMULÁTOROVÉ ZÁLOHOVÁNÍ V případě výpadku napájecí sítě garantuje integrovaný akumulátor nepřerušené napájení světla po dobu minimálně tří hodin. Jakmile energie v akumulátoru poklesne pod 25 % což se rovná přibližně 45 minutám zbývající provozní doby budete varováni integrovaným akustickým signálem. Stav napájecí sítě a úroveň nabití akumulátoru ukazují také stavové kontrolky na podvozku. OBLASTI POUŽITÍ SVĚTLA POLARIS 100/200 MOBILE Mobilní světla Polaris se mohou používat jako další světelný zdroj na operačních sálech například pro kardiovaskulární intervenční zákroky, při kterých se u pacienta uskutečňuje několik procedur současně. Vysoce kvalitní mobilní světla se mohou používat samozřejmě také na odděleních urgentního příjmu nebo v ordinacích. Mobilní světlo Polaris 100 /200 je obzvláště užitečné tehdy, jestliže kvůli nevhodné infrastruktuře není možné instalovat pevné světlo upevněné na stropě. Podvozek je vybaven zcela uzavřeným krytem, což zaručuje, že se světlo snadno čistí. Dvojitá zadní kolečka jsou vybavena blokovacími brzdami.

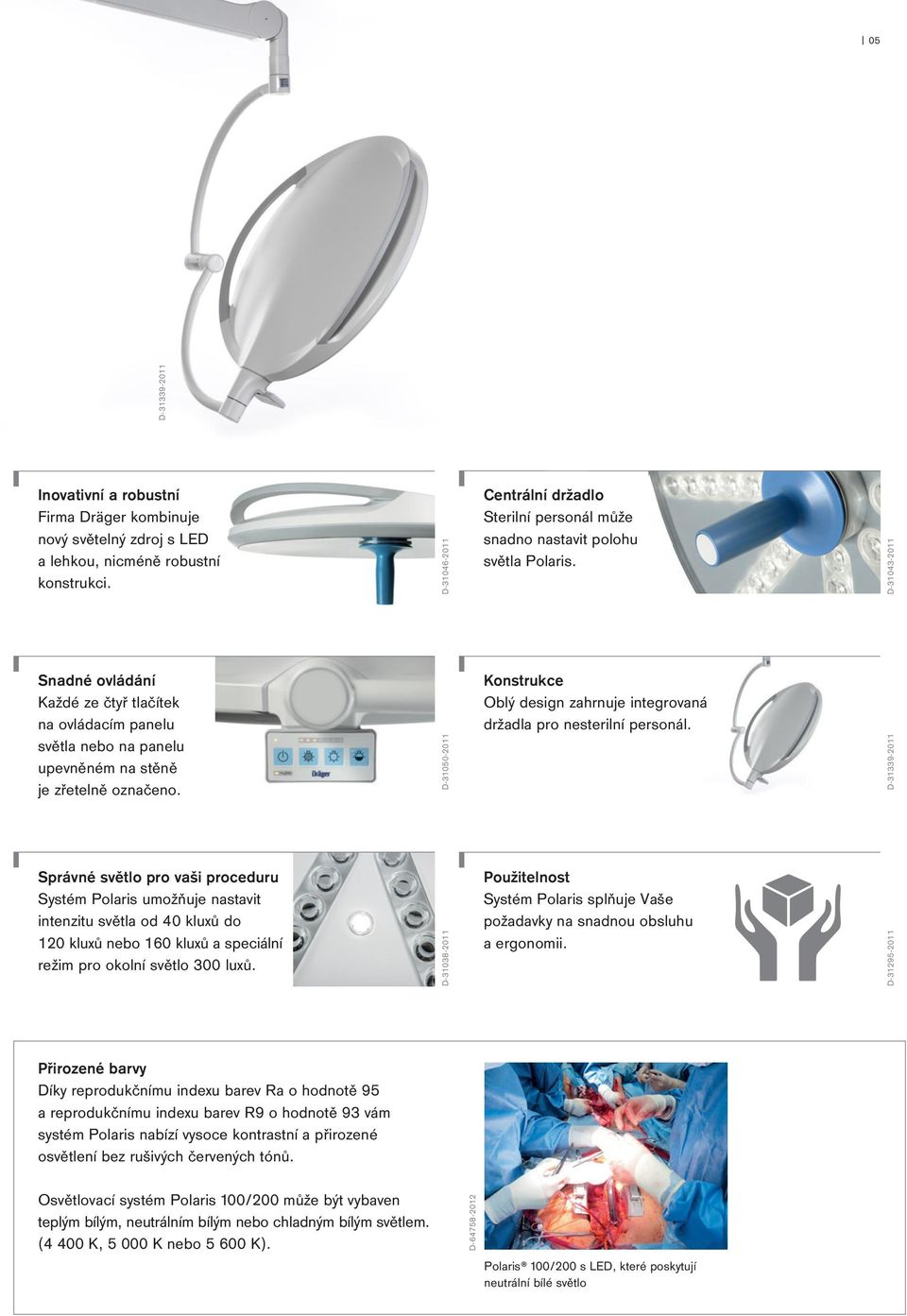

5 05 Inovativní a robustní Firma Dräger kombinuje nový světelný zdroj s LED a lehkou, nicméně robustní konstrukci. D D D Centrální držadlo Sterilní personál může snadno nastavit polohu světla Polaris. Snadné ovládání Každé ze čtyř tlačítek na ovládacím panelu světla nebo na panelu upevněném na stěně je zřetelně označeno. D Konstrukce Oblý design zahrnuje integrovaná držadla pro nesterilní personál. D Správné světlo pro vaši proceduru Systém Polaris umožňuje nastavit intenzitu světla od 40 kluxů do 120 kluxů nebo 160 kluxů a speciální režim pro okolní světlo 300 luxů. D Použitelnost Systém Polaris splňuje Vaše požadavky na snadnou obsluhu a ergonomii. D Přirozené barvy Díky reprodukčnímu indexu barev Ra o hodnotě 95 a reprodukčnímu indexu barev R9 o hodnotě 93 vám systém Polaris nabízí vysoce kontrastní a přirozené osvětlení bez rušivých červených tónů. Osvětlovací systém Polaris 100/200 může být vybaven teplým bílým, neutrálním bílým nebo chladným bílým světlem. (4 400 K, K nebo K). D Polaris 100/200 s LED, které poskytují neutrální bílé světlo

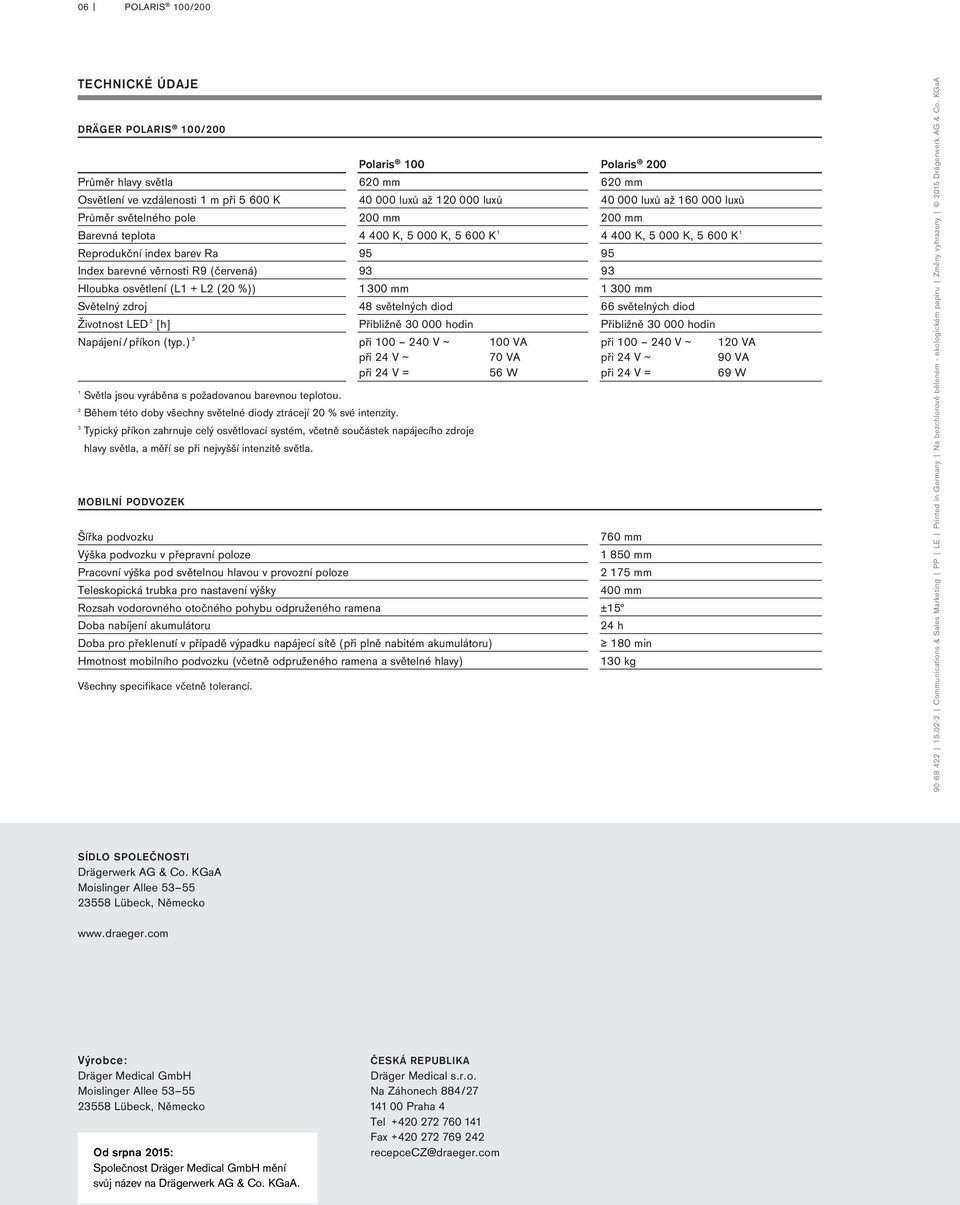

6 06 POLARIS 100/200 TECHNICKÉ ÚDAJE DRÄGER POLARIS 100/200 Polaris 100 Polaris 200 Průměr hlavy světla 620 mm 620 mm Osvětlení ve vzdálenosti 1 m při K luxů až luxů luxů až luxů Průměr světelného pole 200 mm 200 mm Barevná teplota K, K, K K, K, K 1 Reprodukční index barev Ra Index barevné věrnosti R9 (červená) Hloubka osvětlení (L1 + L2 (20 %)) 1300 mm mm Světelný zdroj 48 světelných diod 66 světelných diod Životnost LED 2 [h] Přibližně hodin Přibližně hodin Napájení / příkon (typ.) 3 při V ~ 100 VA při V ~ 120 VA při 24 V ~ 70 VA při 24 V ~ 90 VA při 24 V = 56 W při 24 V = 69 W 1 Světla jsou vyráběna s požadovanou barevnou teplotou. 2 Během této doby všechny světelné diody ztrácejí 20 % své intenzity. 3 Typický příkon zahrnuje celý osvětlovací systém, včetně součástek napájecího zdroje hlavy světla, a měří se při nejvyšší intenzitě světla. MOBILNÍ PODVOZEK Šířka podvozku 760 mm Výška podvozku v přepravní poloze mm Pracovní výška pod světelnou hlavou v provozní poloze mm Teleskopická trubka pro nastavení výšky 400 mm Rozsah vodorovného otočného pohybu odpruženého ramena ±15 Doba nabíjení akumulátoru 24 h Doba pro překlenutí v případě výpadku napájecí sítě (při plně nabitém akumulátoru) 180 min Hmotnost mobilního podvozku (včetně odpruženého ramena a světelné hlavy) 130 kg Všechny specifikace včetně tolerancí Communications & Sales Marketing PP LE Printed in Germany Na bezchlorově běleném - ekologickém papíru Změny vyhrazeny 2015 Drägerwerk AG & Co. KGaA SÍDLO SPOLEČNOSTI Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Německo Výrobce: Dräger Medical GmbH Moislinger Allee Lübeck, Německo Od srpna 2015: Společnost Dräger Medical GmbH mění svůj název na Drägerwerk AG & Co. KGaA. ČESKÁ REPUBLIKA Dräger Medical s.r.o. Na Záhonech 884/ Praha 4 Tel Fax recepcecz@draeger.com
